Tipo di prodotto	Cappa aspirante
Marca	ELICA
Modello	BOX IN PLUS
Uso	Domestico
Versione di installazione	Evacuazione esterna o ricircolo con filtro a carbone
Distanza minima di installazione (piano elettrico)	50 cm
Distanza minima di installazione (piano a gas o misto)	50 cm (più se specificato dal produttore del piano)
Numero di velocità	3 velocità
Illuminazione	Alogena 12V-20W max G4 o LED a seconda del modello
Filtro antigrasso	Metallico, lavabile in lavastoviglie
Frequenza di pulizia del filtro antigrasso	Una volta al mese
Filtro a carbone (ricircolo)	Circolare, da sostituire ogni 4 mesi al massimo
Tipo di lampada	Alogena 12V-20W max G4 (o LED)
Alimentazione elettrica	Vedere targhetta (deve corrispondere alla tensione di rete)
Materiale	Metallo e vetro (a seconda del modello)
Pulizia esterna	Panno umido con detergente neutro, evitare abrasivi e alcol
Sicurezza	Scollegare prima della manutenzione, non utilizzare senza griglia, evitare fiamme libere
Accessori opzionali	Filtro a carbone, tubo di evacuazione
Riparabilità	Servizio tecnico autorizzato per cavo di alimentazione e LED
Dimensioni	Non specificate nel manuale

Domande frequenti - BOX IN PLUS ELICA

Qual è la distanza minima tra la cappa e il piano cottura?

La distanza minima è di 50 cm per piani elettrici, a gas o misti. Se le istruzioni del piano specificano una distanza maggiore, questa deve essere rispettata.

Posso utilizzare la cappa in versione ricircolo senza filtro a carbone?

No, per la versione ricircolo è obbligatorio un filtro a carbone attivo per deodorare l'aria prima che venga reimmessa nella stanza.

Come pulire il filtro antigrasso?

Il filtro antigrasso metallico si pulisce una volta al mese, a mano o in lavastoviglie a bassa temperatura e ciclo rapido. Utilizzare un detergente non aggressivo.

Con quale frequenza devo sostituire il filtro a carbone?

Il filtro a carbone deve essere sostituito dopo 4 mesi di utilizzo al massimo, poiché non può essere pulito né rigenerato.

Cosa fare se l'illuminazione non funziona?

Verificare prima che le lampade siano ben inserite. Se il problema persiste, sostituire la lampada difettosa con una lampada alogena 12V-20W max G4. Per i modelli LED, contattare il servizio tecnico.

Posso utilizzare la cappa senza il pannello o la griglia?

No, la cappa non deve mai essere utilizzata senza che la griglia o il pannello siano montati correttamente, poiché presenta un rischio.

Quali prodotti per la pulizia devo evitare?

Evitare prodotti abrasivi e alcol. Utilizzare un panno umido con un detergente liquido neutro per pulire l'esterno e il pannello.

Come smontare il pannello della cappa?

Tirare saldamente il pannello verso l'esterno per liberarlo dai suoi punti di attacco. Per rimontarlo, incastrarlo nelle apposite tacche.

Posso installare un condotto di evacuazione di diametro inferiore alla flangia?

No, l'uso di un diametro inferiore riduce le prestazioni di aspirazione e aumenta il rumore. Il diametro deve essere uguale a quello della flangia di raccordo.

La cappa è adatta a persone con capacità ridotte?

L'apparecchio non è destinato all'uso da parte di bambini o persone con capacità ridotte senza supervisione. I bambini devono essere sorvegliati per evitare che giochino con l'apparecchio.

MANUALE UTENTE BOX IN PLUS ELICA

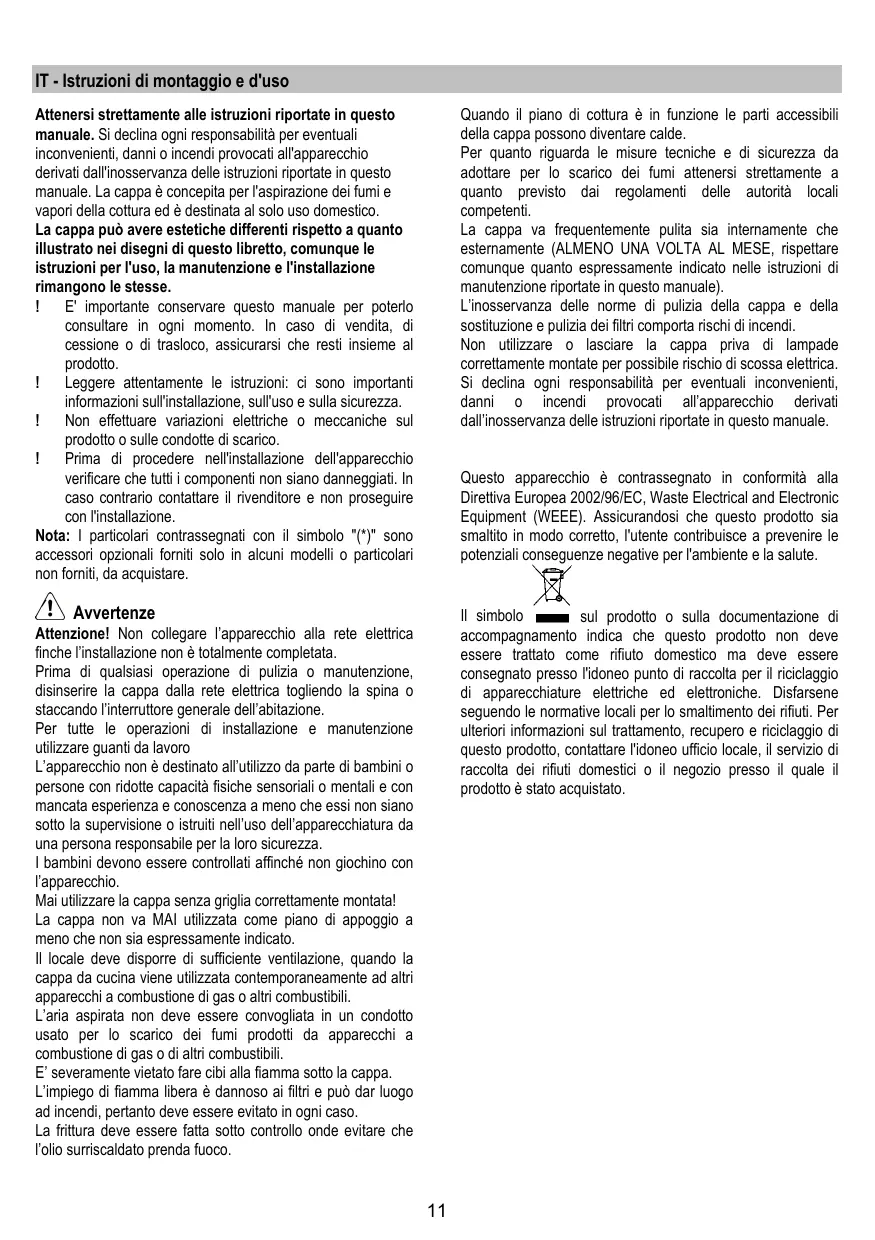

IT Istruzioni di montaggio e d'uso

Attenersi strettamente alle istruzioni riportate in quello manuale. Si declina agli responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in quello manuale. La cappa è concepita per l'aspirazione dei fumi e evapori della cottura ed è destinata al solo uso domestico.

La cappa può essere estetiche differenti rispetto a quello illustrato nei disegni di quello libretto,comingsque le istruzioni per l'uso,la manutenzione e l'installazione rimangono le stesse.

! E' importante conservare quello manuale per poterlo consultare in agli momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme al prodotto.
! Leggere attendamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.
! Non effettuare variazioni elettriche o meccaniche sul prodotto o sulle condotte di scarico.
! Prima di procedere nell'installazione dell'apparecchio verificare che tutti i componenti non siano danneggiati. In caso contrario contattare il rivenditore e non proseguire con l'installazione.

Note: I particolari contrassegnati con il symbolo " (*)" sono accessori optionali forniti solo in alcuni modelli o particolari non forniti, da acquistare.

Avverenze

Attenzione! Non collegare l'apparecchio alla rete elettrica finche l'installazione non è totalmente completata.

Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa alla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.

Per tutte le operazioni di installmente e manutenzione utilizzare quanti da lavoro

L'apparecchio non è destinato all'utilizzo da parte di bambini o persone con ridotte capacità fisiche sensoriali o mentali e con mancata esperienza e conoscenza a meno che dati non siano fatto la supervisione o istruiti nell'uso dell'apparecchiatura da una persona responsable per la loro sicurezza.

I bambini devono essere controllati affinché non giochino con l'apparecchio.

Maiutilizzare la cappa senza griglia correttamente montata!

La cappa non va MAI utilizzata come piano di appoggio a meno che non sua espessamente indicate.

Il locale deve disporre di sufficiente ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri apparecchi a combustione di gas o altri combustibili.

L'aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da appearechi a combustione di gas o di altri combustibili.

E' severamente vietato fare cibi alla fiamma sotto la cappa.

L'impiego di fiamma libera è dannioso ai filtri e può dar luogo ad incendi, pertanto delve essere evitato in agli caso.

La frittura delve essere fissate fatto controllo one evitare che l'olio surriscaldato prenda fuoco.

Quando il piano di cottura è in funzione le parti accessibili della cappa possono diventare calde.

Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi atteneri strettamente a quanto previsto dai regolamenti delle autorità locali competenti.

La cappa va frequentlymente pulita sua internamente che esternamente (ALMENO UNA VOLTA AL MESE, rispettore comunità quanto espressamente indicate nelle istruzioni di manutenzione riportare in quello manuale).

L'inosservanza delle norme di pulizia della cappa e della sostituzione e pulizia dei filtri comporta rischi di incendi.

Non utilizzato o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica.

Si declina agli responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in questo manuale.

Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenir le potenziali consequences negative per l'ambiente e la salute.

Il significato sul prodotto o sulla documentazione di occupapagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l'idoneo punto di ragcolla per il riciclaggio di apparentecchature elettriche ed elettroniche. Disfarsene seguito le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di quello prodotto, contattare l'idoneo ufficio locale, il servizio di ragcolla dei rifiuti domestici o il negazio presso il quale il prodotto è stato acquistato.

Utilizzazione

La cappa è realizzata per essere utilizzata in versione aspirante ad evacuatione esterna o filtrante a ricircolo interno.

Versione aspirante

I vapori vengono evacuiati verso l'esterno tramite un tubo di scarico fissato alla flangia di raccordo.

Il diametro del tubo di scarico deve essere equivalente al diametro dell'anello di connessione.

Attenzione! Il tubo di evacuation non è fornito e va acquistato.

Nella parte orizzontale, il tubo deve ave una leggera inclinazione verso l'alto ( 10^ circa) in modo da poter trasportare l'aria verso l'esterno più facilemente.

Se la cappa è provvista di filtri al carbone, questi devono essere totti.

Collegare la cappa a tubi e fori di scarico a parete con diametro equivalente all'uscita d'aria (flangia di raccordo).

L'utilizzo di tubi e fori di scarico a parete con diametro inferiore determinerà una diminuizione delle prestazioni di aspirazione ed un drasticio aumento della rumorosità.

Si declina perci uomini responsabilità in merito.

! Usare un condotto lungo il minimo indispensable.
! Usare un condotto con minor numero di curve possibile (angolo massimo della curva: 90^ ).
! Evitare cambiamenti drastici di sezione del condotto.
! Usare un condotto con l'internalo più liscio possibile.
Il materiale del condotto delve essere approvato normativamente.

Versione filtrante

L'aria aspirata verrà sgrassata e deodorata prima di essere riconvogiata nella stanza. Perutilizzare la cappa in esta versione è necessario installare unsystema di filtraggio aggiuntivo a base di carboni attivi.

Installatione

La distanza minima fra la superficie di supporto dei recipienti sul dispositorio di cottura e la parte più bassa della cappa da cucina deve essere non inferiore a 50cm in caso di cucine elettriche e di 50cm in caso di cucine a gas o miste.

Se le istruzioni di installatione del dispositivo di cottura a gas specificano una distanza maggiore, bisogna tenerneconto.

Collegamento Elettrico

La tensione di rete deve corrispondere alla tensione riportata sull'etichetta caratteristiche situata all'interno della cappa. Se provvista di spina allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibileanche dopo lo'infallazione. Se prosvista di spina (collegamento diretto alla rete) o la spina non è posta in zona accessibile,anche dopo installazione, applicare un interruptore bilopare a norma che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione III, conformamente alle regole di installment.

Attenzione! Prima di ricollegare il circuito della cappa all'alimentazione di rete e di verificarne il corretto funzionamento, controllare sempre che il cavo di rete sia stato montato correttamente.

Attenzione! La sostituzione del cavo di alimentazione deve essere effettuata dal servizio assistenza tecnica autorizzato o da persona con qualifica similare.

Montaggio

Prima di iniziare con l'installazione:

• Verificare che il prodotto acquistato sia di dimensioni idonee alla zona di installmenta prescelta.
• Togliere il/i filtrato/i al carbone attivo se fomiti (vedianche paragrafo relative). Questo/iva/nno rimontato/i solo se si vuole utilizzare la cappa in versione filtrante.
• Verificare che all'interno della cappa non vi sia (per motivi di trasporto) materiale di corredo (ad esempio buste con viti, garanzie etc), eventuallye va molto e conservato.
• Se possibile scollegare e rimuovere i mobili sottostanti ed intorno l'area di installatione (parete o soffitto) della cappa in modo da averre una migliorie accessibilità. Altrimenti proteggere per quanto possibile i mobili e tutte le parti interessate all'in installatione. Scegliere una superficie piatta da coprir con una protezione dove poi appoggiare la cappa e i particulari a corredo.
• Verificare inoltre che in prossimità della zona di installatione della cappa (in zona accessibileanche con cappa montata) sua disponibile una presa elettrica e sua possibile collegarsi ad un dispositivo di scarico fumi verso l'esterno (solo Versione aspirante).
• Eseguire tutti i lavori di muratura necessari (ad es.: installatione di una presa elettrica e/o foro per il passaggio del tubo di scarico).

Nel caso della presenza di pannelli e/o pareti e/o pensili laterali, verificare che ci sua spazio sufficiente per installare la cappa e che sia sempre possibile accederer al pannello comandi confacility.

Funzionamento

Usare la velocità maggiore in caso di particolare
concentrazione di vapori di cucina.Consigliamo di accendere
l'aspirazione 5 minuti prima di iniziare a cucinare e di lasciarla
in funzione a cottura terminata per altri 15 minuti circa.
Apire sempre completeness il raccogli vapore (A).

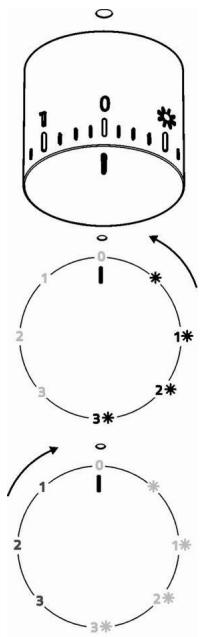

Fig.10

	Luce ON
1	Velocità 1 Luce ON
2	Velocità 2 Luce ON
3	Velocità 3 Luce ON
0	OFF
1	Velocità 1 Luce OFF
2	Velocità 2 Luce OFF
3	Velocità 3 Luce OFF

Manutenzione

Attenzione! Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa alla rete elettrica togliendo la spina o staccando l'interrottore generale dell'abitazione.

Pulizia

La cappa va frequentlymente pulita (almeno con la stessa frequenza con cui si esegue la manutenzione dei filtri grassi), sua internamente che esternamente. Per la pulizia usare un panno inumidito con detersivi liquidi neutri.

Evitare l'uso di prodotti contenti abrasivi. NON UTILIZZARE ALCOOL!

Attenzione: L'inosservanza delle norme di pulizia dell'apparecchio e della sostuzione dei filtri comporta rischi di incendi. Si raccomanda quindi di attenersi alle istruzioni suggerite.

Si declina agli responsabilità per eventuali danni al motore, incendi provocati da un'impropria manutenzione o dall'inosservanza delle sudettes avvertenze.

Pannello

Fig. 8

Smontaggio:

tirare il pannello con decisione versus l'esterno e sganciarlo da tutti i punti di aggancio.

Pulizia:

il pannello va pulito con la stessa frequenza del filtro grassi, usare un panno inumidito con detersivi liquidi neutri.

Evitare l'uso di prodotti contenti abrasivi. NON UTILIZZARE ALCOOL!

Montaggio :

Il pannello va fissato ad incastro nei permi posti allo scopo sulla superfice della cappa.

Attenzione! verificare sempre che il pannello sia ben fissato al suoosto.

Filtro antigrasso

Fig. 1-7

Trattiene le particelle di grasso derivanti alla cottura.

Ilhettoe antigrasso metallico deve essere pulito una volta al mese con detergenti non aggressivi, manualemente oppure in lavastoviglie aasse temperature ed a ciclo breve.

Con il lavaggio in lavastoviglie il filtro antigrasso metallico più scolorirsi ma le sue caratteristiche di filtraggio non cambiano assolutamente.

Per smontare il filtro grassi tirare la maniglia di sgancio a molla.

Filtro ai carboni attivi (Solo per Versione Filtrante)

Fig. 6

Trattiene gli odori sgradevoli derivanti alla cottura.

La saturazione del filtro carbone si verifieso un uso più o meno prolongato a seconda del tipo di cucina e della regolarità della pulizia del filtro grassi. In agli caso è necessario sostituire la cartuccia al massimo agli quattro mesi. NON può essere lavato o rigenerato

Filtro al carbone circolare

Applicarne uno per lato a copertura di entrambte le griglie di protezione della girante del motore, dopodiche girare in senso orario.

Per lo smontaggio girare in senso antiorario.

Sostituzione Lampade

Fig. 9

Disinserire l'apparecchio alla rete elettrica.

Attenzione! Prima di toccare le lampade sincerarsi che siano frede.

Sostituire la lampada danneggiata con una dello stesso tipo casi come specificato nell'etichetta caratteristica o vicino alla lampada stessa sulla cappa.

1. Estrarre la protezione facendo leva con un piccolo giravite a taglio o simile utensile.
2. Sostituire la lampada danneggiata. Utilizzare solo lampade alogene da 12V -20W max - G4, avendo cura di non toccarle con le mani.
3. Richiudere la protezione (fissaggio a scatto).
   Se l'illuminazione non dovesse funzionare, controllate il corretto inserimento delle lampade nella sede prima di chiamare l'assistenza tecnica.

-Modello con lampade LEDLa cappa è dotata di un sistema di illuminazione basato sulla Tecnologia LED.

I LED garantisce una illuminazione ottimale, una durata fina a 10 volte maggiore delle lampade tradizionali e consentono di risparmiare il 90% di energia elettrica.

Per la sostituzione rivolgersi al servizio assistenza tecnica.

Jos tuulettimessa on hiilisuodattimet, ne on irrotettava.

Prijegeno sto poconete s postavljanem:

• Provjerite da li proizvod koji ste kupili ima dimenzije koje su prikladne zoni koju ste odabrali.
• Uklonite aktivni/e karbonski/e filtrar/ekoliko je/su prilozeni (vidi i paragraph koji se odnosi na to). On/i se treba/ju ponovo montirati samo ukoliko koristite kuhinjsku napu u verziji kojafiltrira.
• Provjerite da se u unutsnjosti nape ne nalaze( radi practičnijeg prijevoza opremni materijal (na primjer vrecice s vijcima, garancije itd), to eventualno uklonite i sačuvajte.
• Ukoliko je moguce razdvojie i uklonite namejestaj koji je ispod ili u blizini zone na koju se postavlja kuhinjska napa kako bi se olaksao pristup stropu ili zidu na koji se postavlja napa. Ukolico to nije moguce, zaštitite na najbolji moguci način namejestaj i sve ono što bi moglo biti oštecenoprilikom postavljanja nape. Izaberite ravnu povrsinu iPokrijte je zaštinimPokrivacem jer cete tamo prisloniti kuhinjsku napu i opremni materijal.
• Uvjerite se da se u blizini zone u kojoć Čete instalirati kuhinjsku napu (u zoni u kojoj je moguc pristup i kad ste završili s montiranjem nape) nalazi i utikač za struju i da je moguce povezati se s uredajem za izbacivanje dimova vani (samo Usisna verzija).
• Obavite sve potrebne zidarske radove (na primjer: instaliranje jegnog utikača za struju i/ili otvora za prolazak ispusne cijevi).

U slučaju postojanja panela i/ili zidova i/ili bočno visćeg namejstaja, kontrolirajte je li dovoljan prostor da bi se postavila kuhinjska napa te je li u svakom trenutku jegnostavan i moguc pristup komandnoj ploci.

Funkcioniranje

Upotrebljavaje vecu brzinu u slucaju velikog prisustva pare u kuhinji. Savjetujemo da ukljcit eusisavanje 5 minuta prije
nego sto pocnete s kuhanjem i da ostavite da djelije nakan
sto ste zavrili s kuhanjem za još otprilike 15 minuti.
Uvijek otvorite u potpunosti sakupljac pare (A).
Sl.10

	Svjetlo ON
1	Brzina 1 Svjetlo ON
2	Brzina 2 Svjetlo ON
3	Brzina 3 Svjetlo ON
0	OFF
1	Brzina 1 Svjetlo OFF
2	Brzina 2 Svjetlo OFF
3	Brzina 3 Svjetlo OFF

Održavanje

Upozorenje! Prije bilo kakvog postupka ciscenja ili održavanja, iskopcjte kuhnjsku napu od napajanja strujom na nacin da izvadite uticnicu ili iskljucite opci prekidač kuce.

Ciscenje

Kuhinjska napa se treba cesto cistiti (barem isto takc cesto kao i filtri za uklanjanje masnoce), u unutrašnjosti i izvana. Koristite ovlăženu krpu s neutralnim deterdžentima u tekucem stanju.

Izbjegavaje uporabu proizvoda koji bi mogli grebati.

NE KORISTITE ALKOHOL!

Pozor: Nepostivanje pravla o ciscenju aparata i pravla o zamjeni filtrara povecava rizik od pozara. Stoga se preporucje postivanje sugeriranih upustava.
