BOX IN PLUS - Campana extractora ELICA - Manual de uso y guía de instrucciones gratis
Encuentra gratis el manual del aparato BOX IN PLUS ELICA en formato PDF.
| Tipo de producto | Campana extractora |
| Marca | ELICA |
| Modelo | BOX IN PLUS |
| Uso | Doméstico |
| Versión de instalación | Evacuación exterior o recirculación con filtro de carbón |
| Distancia mínima de instalación (cocina eléctrica) | 50 cm |
| Distancia mínima de instalación (cocina de gas o mixta) | 50 cm (más si lo especifica el fabricante de la cocina) |
| Número de velocidades | 3 velocidades |
| Iluminación | Halógeno 12V-20W máx G4 o LED según modelo |
| Filtro de grasa | Metálico, lavable en lavavajillas |
| Frecuencia de limpieza del filtro de grasa | Una vez al mes |
| Filtro de carbón (recirculación) | Circular, reemplazar cada 4 meses como máximo |
| Tipo de lámpara | Halógeno 12V-20W máx G4 (o LED) |
| Alimentación eléctrica | Ver placa de características (debe coincidir con la tensión de la red) |
| Material | Metal y vidrio (según modelo) |
| Limpieza exterior | Paño húmedo con detergente neutro, evitar abrasivos y alcohol |
| Seguridad | Desconectar antes del mantenimiento, no usar sin rejilla, evitar llamas libres |
| Accesorios opcionales | Filtro de carbón, tubo de evacuación |
| Reparabilidad | Servicio técnico autorizado para cable de alimentación y LED |
| Dimensiones | No especificadas en el manual |
Preguntas frecuentes - BOX IN PLUS ELICA
Preguntas de los usuarios sobre BOX IN PLUS ELICA
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Campana extractora en formato PDF gratis! Encuentra tus instrucciones BOX IN PLUS - ELICA y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. BOX IN PLUS de la marca ELICA.
MANUAL DE USUARIO BOX IN PLUS ELICA

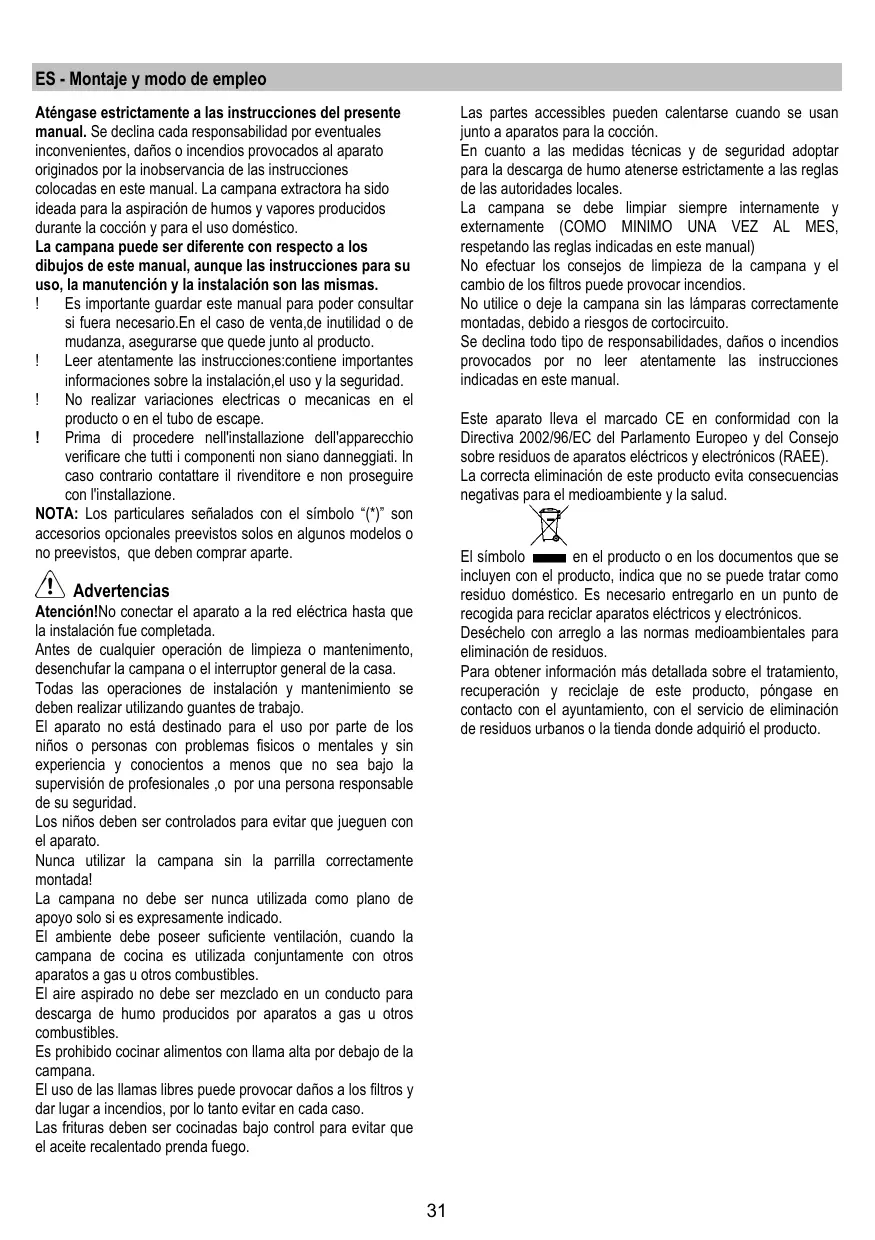

ES Montaje y modo de empleo
Aténgase estrictamente a las instrucciones del presente manual. Se declina toda responsabilidad por eventuales inconvenientes, daños o incendios provocados al aparato originados por la inobservancia de las instrucciones contenidas en este manual. La campana extractora ha sido ideada para la aspiración de humos y vapores producidos durante la cocción y para el uso doméstico.
La campana puede ser diferente con respecto a los dibujos de este manual, excepto las instrucciones para su uso, la manutención y la instalación son las mismas.
¡Es importante guardar este manual para poder consultarlo si fuera necesario. En el caso de venta, de inutilidad o de mudanza, asegurar que quede junto al producto. ¡Leer atentamente las instrucciones: contiene importantes informaciones sobre la instalación, el uso y la seguridad. ¡No realizar variaciones eléctricas o mecánicas en el producto o en el tubo de escape. ¡Antes de proceder a la instalación del aparato, verificar que todos los componentes no estén dañados. En caso contrario, contactar al vendedor y no proseguir con la instalación.
NOTA: Los particulares señalados con el símbolo (*) son accesorios opcionales previstos solo en algunos modelos o no previstos, que deben comprarse aparte.
Advertencias
¡Atención! No conectar el aparato a la red eléctrica hasta que la instalación esté completada.
Antes de cualquier operación de limpieza o mantenimiento, desenchufar la campana o el interruptor general de la casa.
Todas las operaciones de instalación y mantenimiento se deben realizar utilizando guantes de trabajo.
El aparato no está destinado para el uso por parte de los niños o personas con problemas físicos o mentales y sin experiencia y conocimientos, a menos que no sea bajo la supervisión de profesionales, o por una persona responsable de su seguridad.
Los niños deben ser controlados para asegurar que no jueguen con el aparato.
¡Nunca utilice la campana sin la parrilla correctamente montada!
La campana no debe ser nunca utilizada como plano de apoyo, solo si es expresamente indicado.
El ambiente debe poseer suficiente ventilación cuando la campana de cocina es utilizada conjuntamente con otros aparatos a gas u otros combustibles.
El aire aspirado no debe ser mezclado en un conducto para descarga de humo producidos por aparatos a gas u otros combustibles.
Está prohibido cocinar con llama alta debajo de la campana.
El uso de llamas libres puede provocar daños a los filtros y dar lugar a incendios, por lo tanto, evítelo en cualquier caso.
Las frituras deben realizarse bajo control para evitar que el aceite recalentado prenda fuego.
Las partes accesibles pueden calentarse cuando se usan aparatos de cocción.
En cuanto a las medidas técnicas y de seguridad que se deben adoptar para la descarga del humo, aténgase estrictamente a las reglas de las autoridades locales.
La campana se debe limpiar siempre interna y externamente (como mínimo una vez al mes, respetando las reglas indicadas en este manual).
No efectuar los consejos de limpieza de la campana y el cambio de los filtros puede provocar incendios.
No utilice la campana sin las lámparas correctamente montadas, debido a riesgos de cortocircuito.
Se declina todo tipo de responsabilidad por daños o incendios provocados por no leer atentamente las instrucciones indicadas en este manual.
Este aparato lleva la marca CE en conformidad con la Directiva 2002/96/EC del Parlamento Europeo y del Consejo sobre residuos de aparatos eléctricos y electrónicos (RAEE). La correcta eliminación de este producto evita consecuencias negativas para el medio ambiente y la salud.
El símbolo en el producto o en los documentos que se incluyen con el producto indica que no se puede tratar como residuo doméstico. Es necesario entregarlo en un punto de recogida para reciclar aparatos eléctricos y electrónicos.
Deséchelo con arreglo a las normas medioambientales para eliminación de residuos.
Para obtener información más detallada sobre el tratamiento, recuperación y reciclaje de este producto, póngase en contacto con el ayuntamiento, con el servicio de eliminación de residuos urbanos o la tienda donde adquirió el producto.
Utilización
La campana está diseñada para ser utilizada tanto en la forma de extracción como en la forma filtrante de interior.
Versión aspirante
El vapor es evacuado hacia el exterior a través de un tubo de escape introducido en el aro de sujeción que se encuentra arriba de la campana.
El diámetro del tubo de escape debe ser igual al diámetro del aro de sujeción.
En la parte horizontal, el tubo debe tener una ligera inclinación hacia arriba.
Conectar la campana a los tubos y a los orificios de escape de pared con diámetro equivalente a la calidad del aire (brida de empalme).
El uso de tubos u orificios de escape de pared con diámetro inferior determina una reducción de los rendimientos de la aspiración y un drástico aumento del ruido.
Se declina toda responsabilidad.
¡Utilice un conducto cuya longitud sea la mínima indispensable! ¡Utilice un conducto con el menor número posible de curvas (ángulo máximo de la curva: 90°)! ¡Evite los cambios drásticos en la sección del conducto! ¡Utilice un conducto cuyo interior sea lo más liso posible! ¡El material del conducto debe estar aprobado de conformidad con las normativas.
Versión filtrante
Se debe utilizar un filtro de carbón activo, disponible de su proveedor. El aire aspirado es reciclado antes de expulsarlo al ambiente a través de la parrilla superior.
Instalación
La distancia mínima entre la superficie de cocción y la parte más baja de la campana no debe ser inferior a 50 cm en el caso de cocinas eléctricas y de 50 cm en el caso de cocinas a gas o mixtas.
Si las instrucciones para la instalación del dispositivo para cocinar con gas especifican una distancia mayor, hay que tenerlo en consideración.
Conexión eléctrica
La tensión de red debe corresponder con la tensión indicada en la etiqueta colocada en el interior de la campana. Si es suministrada con un enchufe, conectar la campana a un enchufe conforme a las normas en vigor y colocarlo en una zona accesible, aun después de la instalación. Si no es suministrada con enchufe (conexión directa a la red) o clavija y no es posible situarla en un lugar accesible, aun después de la instalación, colocar un interruptor bipolar de acuerdo con las normativas, para asegurarse la desconexión completa a la red en el caso de la categoría de alta tensión III, conforme con las reglas de instalación.
¡Atención! Antes de reconectar el circuito de la campana a la red y de verificar el correcto funcionamiento, controlar siempre que el cable de red fue montado correctamente.
¡Atención! La sustitución del cable de alimentación debe ser efectuada por el servicio de asistencia técnica autorizado de manera de evitar todo tipo de riesgo.
Montaje
Antes de comenzar con la instalación:
- Asegurar que el producto adquirido sea de las dimensiones apropiadas para la zona de instalación escogida.
- Quitar el/los filtro/s al carbón activo (*) si es provisto (ver el párrafo relativo).
Este/estos va/van montado/s nuevamente si se desea utilizar la campana en versión filtrante.
- Verificar que en el interior de la campana no hayan (por motivos de transporte) materiales suministrados (como por ejemplo bolsas con tornillos ( ), garantías ( ) etc.), eventualmente quitarlos y conservarlos.
- Si es posible, desconectar o quitar los muebles bajo y alrededor del área de instalación de la campana para tener una mayor accesibilidad a la pared o al techo, donde será instalada la campana. De todas maneras, proteger los muebles y todas las partes necesarias para la instalación. Escoger una superficie plana y cubrirla con una protección donde apoyar las piezas metálicas.
- Verificar además que en la zona de la instalación de la campana (con la campana montada) sea disponible un enchufe eléctrico y una descarga para el humo hacia el exterior (solo para la versión aspirante).
- Ejecutar todos los trabajos de mampostería necesarios (ej.: instalación de una toma de corriente y/o agujero para el pasaje del tubo de descarga).
En el caso de presencia de paneles y/o paredes y/o armarios laterales, verificar que el espacio sea suficiente para montar la campana y que sea fácil el acceso al panel de los mandos.

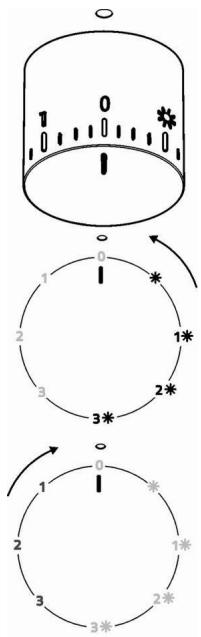

Funcionamiento
Usar la potencia de aspiración mayor en caso de particular concentración de vapores de cocina. Aconsejamos de encender la aspiración 5 horas antes de comenzar a cocinar y dejarla en función por otros 15 minutos aproximadamente. Abrir siempre completamente el recogevapor (A).
Fig. 10
| Luz ON | |
| 1 | Velocidad 1 Luz ON |
| 2 | Velocidad 2 Luz ON |
| 3 | Velocidad 3 Luz ON |
| 0 | OFF |
| 1 | Velocidad 1 Luz OFF |
| 2 | Velocidad 2 Luz OFF |
| 3 | Velocidad 3 Luz OFF |
Mantenimiento
¡Atención! Antes de cualquier operación de limpieza o mantenimiento, retire la campana de la red eléctrica desconectando el enchufe o desconectando el interruptor general de la casa.
Limpieza
La campana debe ser limpiada con frecuencia tanto externamente como internamente (con la misma frecuencia con la que se realiza el mantenimiento de los filtros de grasa). Para la limpieza, utilice un paño impregnado de detergente líquido neutro. No utilice productos que contengan abrasivos.
¡NO UTILICE ALCOHOL!
Atención: De no observarse las instrucciones dadas para limpiar el aparato y sustituir el filtro, puede producirse un incendio. El fabricante recomienda leerlas y respetarlas atentamente.
El fabricante no se hace responsable por los daños al motor o los incendios provocados en el aparato debido a intervenciones de mantenimiento incorrectas o al incumplimiento de las normas de seguridad proporcionadas.
Panel
Cómo desmontarlo:
Tirar del panel con fuerza hacia el exterior y desengancharlo.
Limpieza:
El panel se limpia con la misma frecuencia que el filtro de grasa; usar un paño húmedo con detergente líquido neutro.
Evitar el uso de productos abrasivos. ¡NO UTILIZAR ALCOHOL!
Montaje:
El panel va fijado y bloqueado con los tornillos en la superficie de la campana.
¡Atención! Verificar siempre que el panel fue fijado en su lugar.
Filtro antigrasa
Retiene las partículas de grasa producidas cuando se cocina.
El filtro antigrasa metálico debe limpiarse una vez al mes con detergentes no agresivos, manualmente o bien en lavavajillas a bajas temperaturas y con ciclo breve.
Con el lavado en el lavavajillas, el filtro antigrasa metálico puede desteñirse, pero sus características de filtrado no cambian absolutamente.
Para desmontar el filtro antigrasa, tirar de la manija de desenganche de muelle.
Filtro al carbón activo (solamente para la versión filtrante)
Fig. 6
Retiene los olores desagradables producidos por el cocinado de alimentos.
La saturación del carbón activado ocurre después de más o menos tiempo de uso prolongado, dependiendo del tipo de cocina y de la regularidad de limpieza del filtro de grasa. En cualquier caso es necesario sustituir el cartucho al menos cada 4 meses.
No puede lavarse ni reciclarse.
Filtro de carbón circular
Aplicar uno por lado para cubrir ambas rejillas de protección del rotor del motor, después girar en sentido horario.
Para el desmontaje, girar en sentido antihorario.
Sustituir la lámpara.
Fig. 9
Desconecte el aparato de la red eléctrica.
¡Atención! Antes de tocar las lámparas, asegúrese de que estén frías.
Sustituir la lámpara dañada con una del mismo tipo, como se especifica en la etiqueta correspondiente o en la campana cerca de la lámpara misma.
- Extraer la protección o la balanza con un poco de destornillador de boca plana o una herramienta similar.
- Sustituir la lámpara dañada.
Utilizar solo lámparas halógenas de 12V -20W max - G4 (adecuadas para su uso en luminaria abierta), prestando atención en no tocarlas con las manos.
- Cerrar el plafón (fijación a presión).
Si la iluminación no funciona, antes de llamar al servicio de asistencia técnica, controlar que las lámparas estén bien montadas en su sede.
- Modelo con lámparas LED
La campana viene provista de un sistema de iluminación basado en la tecnología LED.
Los LEDs garantizan una óptima iluminación, una duración hasta 10 veces mayor de las lámparas tradicionales y permiten ahorrar el 90% de energía eléctrica.
Para la sustitución, dirigirse al servicio de asistencia técnica.
Para a limpeza use um pano umedecido com detergentes líquidos neutros. Evite o uso de produtos contendo abrasivos.
NÃO UTILIZE ÁLCOOL!
Evite o uso de produtos que contenham abrasivos. NÃO UTILIZAR ÁLCOOL!
Montagem:
O painel deve ser fixado por encaixe nos pinos postos na superfície da coifa para este fim.
