BOX IN PLUS - Ventilatorhette ELICA - Gratis bruksanvisning og manual
Finn enhetens veiledning gratis BOX IN PLUS ELICA i PDF-format.
| Produkttype | Kjøkkenvifte |
| Merke | ELICA |
| Modell | BOX IN PLUS |
| Bruk | Hjemmebruk |
| Installasjonsversjon | Avtrekk til uteluft eller resirkulering med kullfilter |
| Minste monteringsavstand (elektrisk komfyr) | 50 cm |
| Minste monteringsavstand (gass- eller blandingskomfyr) | 50 cm (mer hvis spesifisert av komfyrprodusenten) |
| Antall hastigheter | 3 hastigheter |
| Belysning | Halogen 12V-20W maks G4 eller LED avhengig av modell |
| Fettfilter | Metall, kan vaskes i oppvaskmaskin |
| Rengjøringsfrekvens for fettfilter | En gang per måned |
| Kullfilter (resirkulering) | Sirkulært, må skiftes maksimalt hver 4. måned |
| Lampetype | Halogen 12V-20W maks G4 (eller LED) |
| Strømforsyning | Se typeskiltet (må samsvare med nettspenningen) |
| Materiale | Metall og glass (avhengig av modell) |
| Utvendig rengjøring | Fuktig klut med nøytralt rengjøringsmiddel, unngå slipemidler og alkohol |
| Sikkerhet | Koble fra før vedlikehold, ikke bruk uten rist, unngå åpen flamme |
| Tilbehør (valgfritt) | Kullfilter, avtrekksslange |
| Reparerbarhet | Godkjent teknisk service for strømkabel og LED |
| Mål | Ikke spesifisert i håndboken |
Ofte stilte spørsmål - BOX IN PLUS ELICA
Brukerspørsmål om BOX IN PLUS ELICA
0 spørsmål om dette apparatet. Svar på dem du kjenner, eller still ditt eget.
Still et nytt spørsmål om dette apparatet
Last ned instruksjonene for din Ventilatorhette i PDF-format gratis! Finn veiledningen din BOX IN PLUS - ELICA og ta den elektroniske enheten tilbake i hendene. På denne siden er alle dokumenter som er nødvendige for bruken av enheten din publisert. BOX IN PLUS av merket ELICA.
BRUKSANVISNING BOX IN PLUS ELICA

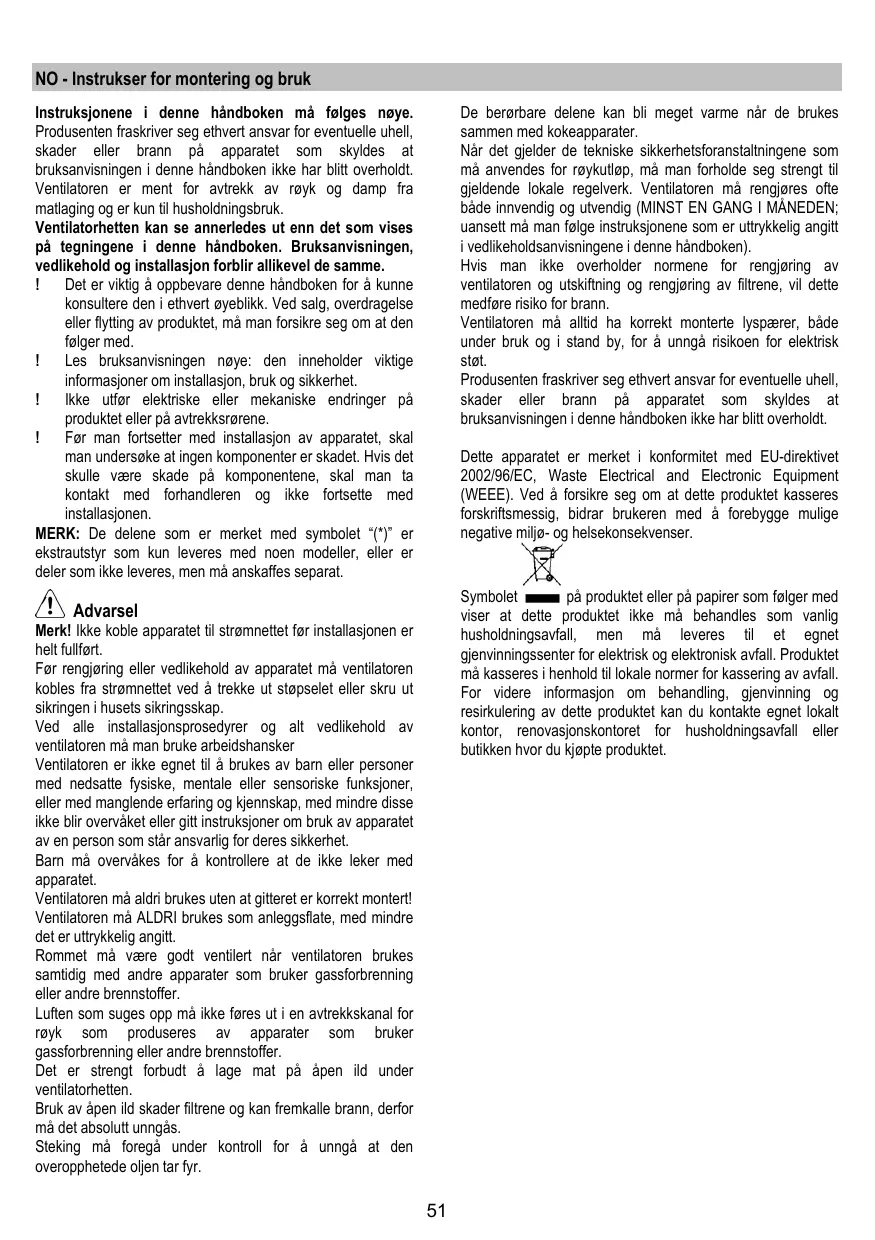

Instrukser for montering og bruk
Varselsforskrifter
Instruksjonene i denne håndboken må følges nøye. Produsenten fraskriver seg ethvert ansvar for eventuelle uhell, skader eller brann på apparatet som skyldes at bruksanvisningen i denne håndboken ikke har blitt overholdt. Ventilatoren er ment for avtrekk av røyk og damp fra matlaging og er kun til husholdningsbruk.
Ventilatorhetten kan se annerledes ut enn det som vises på tegningene i denne håndboken. Bruksanvisningen, vedlikehold og installasjon er allikevel de samme.
Det er viktig å oppbevare denne håndboken for å kunne konsultere den i ethvert øyeblikk. Ved salg, overdragelse eller flytting av produktet, må man forsikre seg om at den følger med. Les bruksanvisningen nøye: den inneholder viktige informasjoner om installasjon, bruk og sikkerhet. Ikke utfør elektriske eller mekaniske endringer på produktet eller på avtrekksrøret. Før man fortsetter med installasjon av apparatet, skal man undersøke at ingen komponenter er skadet. Hvis det skulle være skade på komponentene, skal man ta kontakt med forhandleren og ikke fortsette med installasjonen.
MERK: De delene som er merket med symbolet (*) er ekstrautstyr som kun leveres med noen modeller, eller er deler som ikke leveres, men må anskaffes separat.
Advarsel
Merk! Ikke koble apparatet til strømnettet før installasjonen er helt fullført.
Før rengjøring eller vedlikehold av apparatet må ventilatoren kobles fra strømnettet ved å trekke ut støpselet eller skru ut sikringen i husets sikringsskap.
Ved alle installasjonsprosedyrer og alt vedlikehold av ventilatoren må man bruke arbeidshansker.
Ventilatoren er ikke egnet til å brukes av barn eller personer med nedsatte fysiske, mentale eller sensoriske funksjoner, eller med manglende erfaring og kjennskap, med mindre de ikke blir overvåket eller gitt instruksjoner om bruk av apparatet av en person som står ansvarlig for deres sikkerhet.
Barn må overvåkes for å kontrollere at de ikke leker med apparatet.
Ventilatoren må aldri brukes uten at gitteret er korrekt montert! Ventilatoren må ALDRI brukes som anleggsflate, med mindre det er uttrykkelig angitt.
Rommet må være godt ventilert når ventilatoren brukes samtidig med andre apparater som bruker gassforbrenning eller andre brennstoffer.
Luften som suges opp må ikke føres ut i en avtrekkskanal for røyk som produseres av apparater som bruker gassforbrenning eller andre brennstoffer.
Steking må foregå under kontroll for å unngå at den overopphetede oljen tar fyr.
De berørbare delene kan bli meget varme når de brukes sammen med kokeapparater.
Når det gjelder de tekniske sikkerhetsforanstaltningene som må anvendes for røykutløp, må man forholde seg strengt til gjeldende lokale regelverk. Ventilatoren må rengjøres ofte både innvendig og utvendig (MINST EN GANG I MÅNEDEN; uansett må man følge instruksjonene som er uttrykkelig angitt i vedlikeholdsanvisningene i denne håndboken).
Hvis man ikke overholder normene for rengjøring av ventilatoren og utskiftning og rengjøring av filtrene, vil dette medføre risiko for brann.
Ventilatoren må alltid ha korrekt monterte lyspærer, både under bruk og i stand by, for å unngå risikoen for elektrisk støt.
Produsenten fraskriver seg ethvert ansvar for eventuelle uhell, skader eller brann på apparatet som skyldes at bruksanvisningen i denne håndboken ikke har blitt overholdt.
Dette apparatet er merket i konformitet med EU-direktivet 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Ved å forsikre seg om at dette produktet kasseres forskriftsmessig, bidrar brukeren med å forebygge mulige negative miljø- og helsekonsekvenser.
Symbolet – på produktet eller på papirer som følger med – viser at dette produktet ikke skal behandles som vanlig husholdningsavfall, men skal leveres til et egnet gjenvinningsenter for elektrisk og elektronisk avfall. Produktet skal kasseres i henhold til lokale normer for kassering av avfall. For videre informasjon om behandling, gjenvinning og resirkulering av dette produktet kan du kontakte egnet lokalt kontor, renovasjonskontoret for husholdningsavfall eller butikken hvor du kjøpte produktet.
Bruksmål
Ventilatorhetten er laget for å brukes med direkte avtrekk der avtrekksluften føres ut i friluft, eller med resirkulering av avtrekksluften.
Direkte avtrekk
Dampene føres ut i friluft gjennom et avløpsrør som er festet til koblingsflensen.
Diameteren i avløpsrøret må tilsvare diameteren på tilkoblingsringen.
På den vannrette delen skal røret ha en lett inklinasjon oppover (cirka 10°), slik at det lettere kan føre ut luften.
Hvis ventilatoren er utstyrt med kullfiltre, må disse fjernes.
Koble ventilatoren til rør og avtrekksåpning i veggen med en diameter tilsvarende luftuttaket (koblingsflensen).
Bruk av rør og avtrekksåpning på veggen med en mindre diameter, vil medføre en minsking i avtrekksytelsen og en drastisk økning av støyen.
Ethvert ansvar gjeldende dette fraskrives derfor.
Bruk et så kort rør som mulig. Bruk et rør med færrest mulig vinkler (vinkelen må aldri være skarpere enn 90°). Unngå drastiske endringer i rørets tverrsnitt. Bruk et rør som er så glatt som mulig på innsiden. Rørmaterialet må være godkjent etter gjeldende normer.
Resirkulering av luften
Luften som suges opp blir renset, og fett og lukter fjernes før den føres tilbake i rommet. Hvis man vil bruke ventilatoren i resirkuleringsversjonen, er det nødvendig å installere et ekstra filtersystem basert på aktivt kull.
Installasjon
Minimumsavstanden mellom koketoppen og undersiden av kjøkkenventilatoren må ikke være mindre enn 50 cm når det gjelder elektriske kokeplater og 50 cm når det gjelder gassbluss og kombinerte koketopper.
Dersom bruksanvisningen for et gasskokeapparat opererer med en større avstand, må dette overholdes.
Elektrisk tilkobling
Nettspenningen må være i samsvar med den elektriske spenningen som angis på typeskiltet inni ventilatoren. Hvis det følger med støpsel, kobles ventilatoren til en lett tilgjengelig stikkontakt som er godkjent i henhold til gjeldende normer. Stikkontakten må være lett tilgjengelig også etter installasjonen. Hvis det ikke følger med støpsel (direkte kobling til strømnettet), eller stikkontakten selv etter installasjonen ikke er lett tilgjengelig, må man sette på en godkjent topolet bryter som garanterer fullstendig frakobling fra strømnettet i situasjonene som oppstår i kategorien overspenning III, i henhold til installasjonsreglene.
- Kontroller at produktet har passende størrelse i forhold til plassen du har valgt å installere det på.
- Ta vekk det aktive kullfilteret/de aktive kullfiltrene dersom ventilatoren er utstyrt med dette/disse. (se også tilhørende paragraf). Dette/disse gjenmonteres bare om man vil bruke ventilatoren med resirkulering av luften.
- Kontroller at det ikke ligger igjen tilbehørsutstyr (f.eks. poser med skruer, garantipapir, o.s.v.) inni i ventilatorhetten etter transporten. Ta det i så fall ut og ta vare på det.
- Dersom det er mulig, er det best å demontere og ta vekk møblene under og rundt ventilatorhettens installasjonsområde for å ha bedre tilgjengelighet til taket/veggen hvor ventilatorhetten skal installeres. Ellers må man så langt det er mulig beskytte møblene rundt og alle delene som berøres av installasjonen. Velg en flat overflate og dekk den med en beskyttelse som du kan sette ventilatorhetten og tilbehørsutstyret på.
- Kontroller dessuten at det er en tilgjengelig stikkontakt i nærheten av ventilatorhettens installasjonsområde (tilgjengelig også etter at ventilatorhetten er montert) og at det er mulig å koble seg til en innretning for røykavtrekk som går ut i friluft (kun for sugefunksjon). Gjør alle nødvendige murarbeider (f.eks.: installasjon av en stikkontakt og/eller boring av hull for avtrekksrør).
Dersom man har paneler, vegger eller hengeskap på sidene, må man kontrollere at det er nok plass til å installere ventilatoren, og at man alltid har lett tilgang til kontrollpanelet.

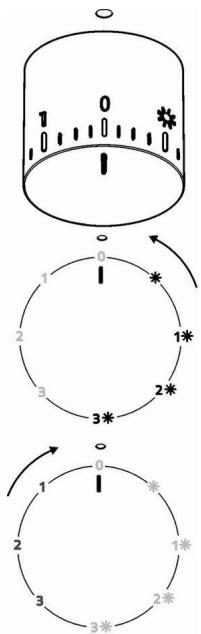

Funksjon
Bruk største hastighet ved høy dampkonsentrasjon på kjøkkenet. Vi anbefaler å slå på viften 5 minutter før du begynner å lage mat, og la den fortsette å virke i enda cirka 15 minutter etter du er ferdig med matlagingen. Trekk alltid dampsamleren (A) helt ut.
Fig. 10
| Lys PÅ | |
| 1 | Hastighet 1 Lys PÅ |
| 2 | Hastighet 2 Lys PÅ |
| 3 | Hastighet 3 Lys PÅ |
| 0 | AV |
| 1 | Hastighet 1 Lys AV |
| 2 | Hastighet 2 Lys AV |
| 3 | Hastighet 3 Lys AV |
Vedlikehold
Advarsel: For enhver form for rengjøring eller vedlikehold må ventilatorhetten frakobles strømnettet ved å dra ut ledningen eller slå av husets hovedstrømbryter.
Rengjøring
Ventilatoren må rengjøres jevnlig, både innvendig og utvendig (minst så ofte som man utfører vedlikehold av fettfiltrne). Til rengjøring benyttes en klut fuktet med et nøytralt rengjøringsmiddel.
Unngå bruk av slipende eller etsende produkter.
Advarsel: Hvis ikke reglene for rengjøring og utskifting av filtrene følges, kan det føre til brann. Det er derfor meget viktig å følge denne bruksanvisningen nøye.
Produsenten fraskriver seg ethvert ansvar for eventuelle skader på motoren, brann som skyldes manglende vedlikehold eller andre skader som skyldes at instruksene ikke er blitt fulgt.
Panel
Fig. 8
Demontering: panelet trekkes ut og løsnes fra alle festepunkter.
Rengjøring: Panelet bør rengjøres like ofte som fettfilterne, anvend en våt klut med mildt rengjøringsmiddel.
Unngå bruk av slipemidler og produkter med slipeeffekt. ALKOHOLHOLDIGE RENGJØRINGSMIDLER MÅ IKKE BENYTTES!
Montering: Panelet settes fast mellom stiftene på overflaten av ventilatoren.
Viktig! Sjekk alltid at panelet er korrekt og stabilt plassert.
Fettfilteret
Fig. 1-7
Fanger kokefettpartikler.
Fettfilteret må rengjøres en gang i måneden uten bruk av aggressive rengjøringsmidler, for hånd eller i oppvaskmaskin ved lav temperatur og med kort syklus.
Ved vask i oppvaskmaskin kan fettfilteret i metall miste fargen, men dets filterkarakteristikker endres absolutt ikke.
For å demontere fettfilteret må man dra i fjærhandtaket.
Holder tilbake ubehagelige lukter fra matlaging.
Kullfilteret må skiftes ut hver 4. måned ved middels bruk av ventilatoren, og oftere hvis ventilatoren brukes mye.
Det kan IKKE vaskes eller benyttes om igjen.
Sirkulert kullfilter
Utskifting av lyspære
Fig. 9
Koble ventilatoren fra strømnettet.
Merk! Forsikre deg om at lyspæren er kald før du tar i den.
Bruk bare halogene lyspærer på maks 12V-20W-G4, og pass på å ikke røre dem med hendene.
- Lukk beskyttelsesdekselet igjen (fjærfeste).
LED-lysene garanterer optimal belysning, har opptil 10 ganger lengre varighet enn tradisjonelle lyspærer og tillater en strømsparing på 90% .
Henvend deg til teknisk service når LED-pærer skal skiftes ut.
Manglende overholdelse av kravene for rengjøring av emhetten, og for utskifting og rengjøring av filtrene, medfører brannfare.
Obs! Før det utføres noen form for rengjøring eller vedlikehold, skal emhetten kobles fra strømnettet ved å fjerne støpselet fra stikkontakten, eller ved å koble fra hjemmets hovedbryter.
Rengjøring
Kullfilteret skal skiftes hver 4. måned, hvis emhetten ikke brukes intensivt, eller oftere.
Kullfilteret kan IKKE vaskes eller gjenbrukes.
Rundt kullfilter
