BOX IN PLUS - Fläkt ELICA - Gratis bruksanvisning och manual

Produkttyp	Köksfläkt
Märke	ELICA
Modell	BOX IN PLUS
Användning	Hushåll
Installationsversion	Utomhusavluftning eller recirkulation med kolfilter
Minsta installationsavstånd (elspis)	50 cm
Minsta installationsavstånd (gasspis eller kombinerad spis)	50 cm (mer om specificerat av spistillverkaren)
Antal hastigheter	3 hastigheter
Belysning	Halogen 12V-20W max G4 eller LED beroende på modell
Fettfilter	Metall, diskmaskinsäkert
Rengöringsfrekvens för fettfilter	En gång per månad
Kolfilter (recirkulation)	Runt, byts ut var 4:e månad som mest
Lamptyp	Halogen 12V-20W max G4 (eller LED)
Strömförsörjning	Se märkskylt (måste motsvara nätspänningen)
Material	Metall och glas (beroende på modell)
Utvändig rengöring	Fuktig trasa med neutralt rengöringsmedel, undvik slipmedel och alkohol
Säkerhet	Koppla bort före underhåll, använd inte utan galler, undvik öppna lågor
Valbara tillbehör	Kolfilter, avluftningsslang
Reparerbarhet	Godkänd teknisk service för strömkabel och LED
Mått	Ej specificerade i bruksanvisningen

Vanliga frågor - BOX IN PLUS ELICA

Vad är det minsta avståndet mellan fläkten och spisen?

Minsta avstånd är 50 cm för elspisar, gasspisar eller kombinerade spisar. Om spisens instruktioner anger ett större avstånd ska detta följas.

Kan jag använda fläkten i recirkulationsläge utan kolfilter?

Nej, för recirkulationsversion är ett aktivt kolfilter obligatoriskt för att rena luften innan den förs tillbaka in i rummet.

Hur rengör jag fettfiltret?

Metallfettfiltret rengörs en gång per månad, för hand eller i diskmaskin på låg temperatur och snabbt program. Använd ett icke-aggressivt rengöringsmedel.

Hur ofta måste jag byta kolfilter?

Kolfiltret måste bytas efter högst 4 månaders användning eftersom det inte kan rengöras eller regenereras.

Vad gör jag om belysningen inte fungerar?

Kontrollera först att lamporna är ordentligt insatta. Om problemet kvarstår, byt ut den defekta lampan mot en halogenlampa 12V-20W max G4. För LED-modeller, kontakta teknisk service.

Kan jag använda fläkten utan panel eller galler?

Nej, fläkten får aldrig användas utan att galler eller panel är korrekt monterat, eftersom det innebär en risk.

Vilka rengöringsprodukter ska jag undvika?

Undvik slipande medel och alkohol. Använd en fuktig trasa med ett neutralt flytande rengöringsmedel för att rengöra utsidan och panelen.

Hur demonterar jag panelen på fläkten?

Dra panelen bestämt utåt för att lossa den från fästpunkterna. För att montera tillbaka, sätt den i avsedda skårror.

Kan jag installera en avluftningskanal med mindre diameter än flänsen?

Nej, användning av en mindre diameter minskar sugprestanda och ökar bullret. Diametern måste vara lika med anslutningsflänsens diameter.

Är fläkten lämplig för personer med nedsatt förmåga?

Apparaten är inte avsedd att användas av barn eller personer med nedsatt förmåga utan uppsikt. Barn ska övervakas så att de inte leker med apparaten.

BRUKSANVISNING BOX IN PLUS ELICA

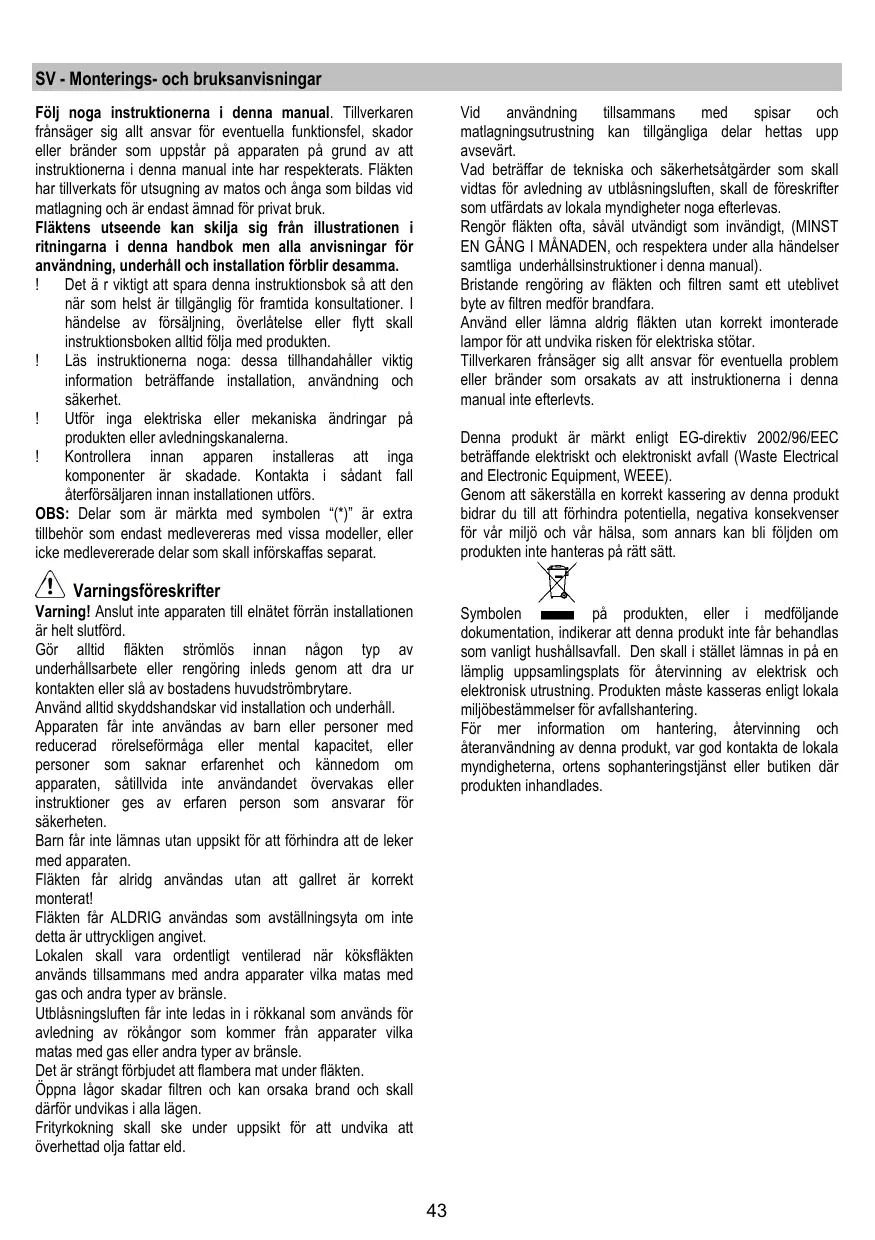

SV Monterings- och bruksanvisningar

SV - Monterings- och bruksanvisningar

Följ noga instruktionerna i denna manual. Tillverkaren fransäger sig allt ansvar för eventuella funktionsfel, skador eller bränder som uppstår på apparaten på grund av att instruktionerna i denna manual inte har respekterats. Fläkten har tillverkats för utsugning av matos och ånga som bildas vid matlagning och är endast avsedd för privat bruk.

Fläktens utseende kan skilja sig från illustrationen i ritningarna i denna handbok, men alla anvisningar för användning, underhåll och installation förblir desamma.

Det är viktigt att spara denna instruktionsbok så att den när som helst är tillgänglig för framtida konsulter. I händelse av försäljning, överlåtelse eller flytt skall instruktionsboken alltid följa med produkten. Läs instruktionerna noga: dessa tillhandahåller viktig information beträffande installation, användning och säkerhet. Utför inga elektriska eller mekaniska ändringar på produkten eller avledningskanalerna. Kontrollera innan apparaten installeras att inga komponenter är skadade. Kontakta i sådant fall återförsäljaren innan installationen utförs.

OBS: Delar som är märkta med symbolen (^*) är extra tillbehör som endast medlevereras med vissa modeller, eller icke medlevererade delar som skall införskaffas separat.

Varning! Anslut inte apparaten till elnätet förrän installationen är helt slutförd.

Gör alltid fläkten strömlös innan någon typ av underhållsarbete eller rengöring inleds genom att dra ur kontakten eller slå av bostadens huvudströmbrytare.

Använd alltid skyddshandskar vid installation och underhåll.

Apparaten får inte användas av barn eller personer med reducerad rörelseförmåga, mental kapacitet, eller personer som saknar erfarenhet och kännedom om apparaten, såvida inte användningen övervakas eller instruktioner ges av erfaren person som ansvarar för säkerheten.

Barn får inte lämnas utan uppsikt för att förhindra att de leker med apparaten.

Fläkten får aldrig användas utan att gallret är korrekt monterat!

Fläkten får ALDRIG användas som avställningsyta om inte detta är uttryckligen angivet.

Lokalen skall vara ordentligt ventilerad när köksfläkten används tillsammans med andra apparater vilka matas med gas och andra typer av bränsle.

Utblåsningsluften får inte ledas in i rökkanal som används för avledning av rökångor som kommer från apparater vilka matas med gas eller andra typer av bränsle.

Det är strängt förbjudet att flambera mat under fläkten.

Öppna lågor skadar filtren och kan orsaka brand och ska därför undvikas i alla lägen.

Fritering ska ske under uppsikt för att undvika att överhettad olja fattar eld.

Vid användning tillsammans med spisar och matlagningsutrustning kan åtkomliga delar hettas upp avsevärt.

Vad beträffar de tekniska och säkerhetsåtgärder som ska vidtas för avledning av utblåsningsluften, ska de föreskrifter som utfärdats av lokala myndigheter noga efterlevas.

Rengör fläkten ofta, såväl utvändigt som invändigt, (MINST EN GÅNG I MÅNADEN, och respektera under alla omständigheter samtliga underhållsinstruktioner i denna manual).

Bristande rengöring av fläkten och filtren samt ett uteblivet byte av filtren medför brandfara.

Använd eller lämna aldrig fläkten utan korrekt monterade lampor för att undvika risken för elektriska stötar.

Tillverkaren frånsäger sig allt ansvar för eventuella problem eller bränder som orsakats av att instruktionerna i denna manual inte efterlevts.

Denna produkt är märkt enligt EG-direktiv 2002/96/EEC beträffande elektriskt och elektroniskt avfall (Waste Electrical and Electronic Equipment, WEEE).

Genom att säkerställa en korrekt kassering av denna produkt bidrar du till att förhindra potentiella negativa konsekvenser för vår miljö och vår hälsa, som annars kan bli följden om produkten inte hanteras på rätt sätt.

Symbolen – på produkten, eller i medföljande dokumentation, indikerar att denna produkt inte får behandlas som vanligt hushållsavfall. Den ska i stället lämnas in på en lämplig uppsamlingsplats för återvinning av elektrisk och elektronisk utrustning. Produkten måste kasseras enligt lokala miljöbestämmelser för avfallshantering.

För mer information om hantering, återvinning och återanvändning av denna produkt, var god kontakta de lokala myndigheterna, ortens sophanteringstjänst eller butiken där produkten inhandlades.

Användning

Fläkten har tillverkats för att användas som utsugningsversion med utvändig evakuering eller som filterversion med intern återcirkulation.

Utsugningsversion

Matoset leds ut ur lokalen med hjälp av ett avledningsrör som är fixerat på anslutningsflänsen.

Avledningsröret skall ha samma diameter som anslutningsflänsen.

Varning! Avledningsröret medlevereras inte och skall införskaffas separat.

Röret skall, även när det är horisontellt draget, alltid luta lätt (cirka 10 grader) uppåt, så att luften lätt kan ledas ut ur lokalen. I det fall fläkten är försedd med kolfilter skall dessa tas ur.

Rören och utloppsöppningarna i väggen med vilka fläkten skall anslutas bör ha samma diameter som luftutsläppet (anslutningsflänsen).

I det fall man använder rör och utloppsöppningar i väggen med mindre diameter medför detta en lägre utblåsprestanda och en drastisk förhöjning av bullernivån.

Vi avsäger oss därför allt ansvar gällande denna typ av problem.

! Använd ett så kort rör som möjligt. ! Röret skall vara så kort som möjligt (högsta tillåtna vinkel på böjar 90 grader). ! Undvik stora skillnader i rörets tvärsnittsarea. ! Använd rör vars insida är så slät som möjligt. Röret skall vara tillverkat av i lag godkända material.

Filterversion

Den utsugna luften avfettas och befrias från odörer innan den leds ut i lokalen igen. När fläkten används med denna version är det nödvändigt att installera ett extra aktivt kolfiltersystem.

Installation

Minsta tillåtna avstånd mellan kokkärlens stödyta på spishällen och köksfläktens underkant är 50 cm om det är frågan om en elektrisk spis och 50 cm om det är frågan om gasspis eller kombinerad gashäll.

Om spishällens instruktioner anger ett större avstånd skall detta respekteras.

Elektrisk anslutning

Natspänningen ska motsvara spänningen som anges på märkplåten som sitter inne i fläkten. Om fläkten är utrustad med stickkontakt ska denna anslutas till ett uttag som är lättillgängligt även efter installationen och som uppfyller gällande föreskrifter. I det fall fläkten saknar stickkontakt (direktanslutning till nätet), eller om uttaget är placerat på en svåråtkomlig plats, ska en godkänd växelströmbrytare installeras som garanterar en fullkomlig frånkoppling från nätet i samband med överspänningsklass III, i enlighet med installationsbestämmelserna.

Varning! Kontrollera innan fläktens krets ansluts till nätspänningen att den fungerar korrekt och är korrekt monterad.

Varning! Byte av elektrisk kabel ska utföras av auktoriserad servicetekniker i syfte att undvika alla typer av risker.

Montering

Innan installationen påbörjas:

• Kontrollera att den införskaffade produktens dimensioner är lämpliga för installationsplatsen.
• Ta ur det/de aktiva kolfiltret/filtren om sådana är medlevererade (se avsnittet härför gällande paragrafen). Denna/dessa monteras tillbaka endast om fläkten ska användas som filterversion.
• Kontrollera att inget bifogat material (till exempel påsar med skruvar, garantihandlingar etc.) har placerats inuti fläkten (av transportskäl), avlägsna eventuellt och spara.
• Om det är möjligt ska möbler under och intill fläktens installationsområde kopplas ur och avlägsnas i syfte att öka åtkomligheten till taket/väggen där fläkten ska installeras. I annat fall ska möbler och delar i området intill installationsplatsen så långt det är möjligt skyddas. Välj en plan yta och täck den med ett skyddande överdrag där fläkten och medlevererade delar läggs upp.
• Kontrollera också att ett elektriskt uttag finns i närheten av fläktens installationsplats (på tillgänglig plats även när fläkten är monterad) och att det går att ansluta fläkten till en anordning som leder ut röken utomhus (gäller endast utsugningsversionen).
• Utför alla nödvändiga väggarbeten (t.ex.: installationen av ett eluttag och/eller en öppning för avledningsrörets passage).

Kontrollera i det fall sidopaneler och/eller sidoskåp förekommer att utrymmet är tillräckligt för installationen av fläkten samt att kontrollpanelen alltid är lättåtkomlig.

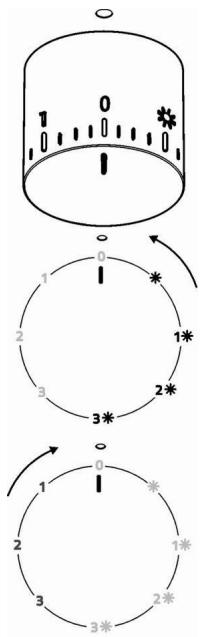

Funktion

Använd en högre hastighet om matoset är mycket koncentrerat. Vi rekommenderar att starta luftevakueringen 5 minuter innan matlagningen inleds och låta den fungera i cirka 15 minuter efter avslutad matlagning. Öppna alltid matosfångaren helt. (A).

Fig. 10

Fig. 1-7

	Belysning PÅ
1	Hastighet 1 Belysning PÅ
2	Hastighet 2 Belysning PÅ
3	Hastighet 3 Belysning PÅ
0	AV
1	Hastighet 1 Belysning AV
2	Hastighet 2 Belysning AV
3	Hastighet 3 Belysning AV

Underhåll

Varning! Gör alltid fläkten strömlös innan någon typ av underhållsarbete eller rengöring inleds genom att slå ifrån bostadens huvudströmbrytare.

Rengöring

Fläkten ska rengöras ofta, såväl invändigt som utvändigt (åtminstone med samma underhållsintervall som för fettfiltren). Använd en trasa fuktad med neutrala rengöringsmedel vid rengöring.

Undvik produkter som innehåller slipmedel.

Varning: Observera att en bristande rengöring av apparaten och icke utförda filterbyten kan medföra brandrisk. Följ därför ovanstående instruktioner noga.

Tillverkaren frånsäger sig allt ansvar för eventuella motorskador, elskador beroende på ett bristande underhåll eller att dessa instruktioner inte respekterats.

Observera att en bristande rengöring av apparaten och filtren kan medföra brandrisk. Följ därför ovanstående instruktioner noga.

Panel

Fig. 8

Demontering: ryck bestämt loss panelen och lossa alla kontaktpunkter.

Rengöring: panelen ska rengöras med samma regelbundenhet som fettfiltren, använd en fuktig trasa och ett neutralt rengöringsmedel. Undvik produkter med slipfunktioner. ANVÄND EJ ALKOHOL!

Montering: panelen ska fästas mellan stiften, som är placerade på kåpans yta, för att hålla den på plats.

OBS! Kontrollera alltid att panelen sitter fast ordentligt innan apparaten tas i bruk.

Fettfilter

Detta suger upp fetpartiklar som bildas i samband med matlagningen.

Filtret skall rengöras en gång i månaden, med ett milt rengöringsmedel, för hand eller i diskmaskin, med låg temperatur och kort program.

Vid tvätt i diskmaskin kan fettfiltret av metall missfärgas utan att detta på något sätt påverkar filtrets uppsugningsförmåga.

När filtret skall monteras ur drar man i handtaget som lossas med hjälp av en fjäder.

Kolfilter (gäller endast filterversionen)

Fig. 6

Kolfiltret fångar upp obehagliga odörer som uppstår i samband med matlagningen.

Kolfiltret mättas efter en mer eller mindre lång tidsperiod beroende på i vilken utsträckning fläkten används, på typen av matlagning och hur regelbundet fettfiltren rengörs. Det är under alla händelser nödvändigt att ersätta kolfilterpatronen minst var 4:e månad.

Filtret kan INTE rengöras eller återanvändas.

Runda kolfilter

Applicera ett filter på varje sida för att täcka motorfläkt hjulets båda skyddsgaller och vrid dem därefter medurs.

Vid nedmontering vrider man filtret moturs.

Byte av lampor

Fig. 9

Koppla ur apparaten från elnätet.

Varning! Kontrollera att lamporna har svalnat innan ni vidrör dem.

Byt ut den trasiga lampan med en lampa av samma typ enligt anvisningarna på märkplåten eller intill fläktens lampa.

1. Ta bort skyddet med hjälp av en liten platt skruvmejsel eller liknande verktyg.
2. Ersätt den skadade lampan.

Använd endast halogenlampor 12V -20W max - G4, och var noga med att inte vidröra lamporna.

1. Stäng plafonden igen (fixering genom intryckning).

I det fall belysningen inte fungerar, kontrollera att lamporna är korrekt iskruvade i sitt säte innan ni kontaktar det tekniska servicekontoret.

- Modell med LED-lampor

Fläkten är utrustad med ett belysningssystem som bygger på lysdiodsteknologi.

Lysdioderna garanterar optimal belysning, upp till 10 gånger längre livslängd jämfört med konventionella lampor och möjliggör en energibesparing på 90%.

Kontakta det tekniska servicekontoret för byte av lysdioderna.
