Produkta veids	Tvaika nosūcējs
Zīmols	ELICA
Modelis	BOX IN PLUS
Lietojums	Mājsaimniecībā
Uzstādīšanas versija	Ārējā izvade vai recirkulācija ar oglekļa filtru
Minimālais uzstādīšanas attālums (elektriskā plīts)	50 cm
Minimālais uzstādīšanas attālums (gāzes vai kombinētā plīts)	50 cm (vairāk, ja norādījis plīts ražotājs)
Ātrumu skaits	3 ātrumi
Apgaismojums	Halogēns 12V-20W max G4 vai LED atkarībā no modeļa
Tauku filtrs	Metālisks, mazgājams trauku mazgājamā mašīnā
Tauku filtra tīrīšanas biežums	Reizi mēnesī
Oglekļa filtrs (recirkulācijai)	Apļveida, jāmaina ne vēlāk kā ik pēc 4 mēnešiem
Spuldzes tips	Halogēns 12V-20W max G4 (vai LED)
Elektrības padeve	Skatīt datu plāksnīti (jāatbilst tīkla spriegumam)
Materiāls	Metāls un stikls (atkarībā no modeļa)
Ārējā tīrīšana	Mitra drāna ar neitrālu mazgāšanas līdzekli, izvairīties no abrazīviem līdzekļiem un spirta
Drošība	Pirms apkopes atvienot no tīkla, nelietot bez režģa, izvairīties no atklātas liesmas
Papildu piederumi	Oglekļa filtrs, izvades caurule
Remontējamība	Pilnvarots tehniskais serviss strāvas vadam un LED
Izmēri	Norādījumā nav norādīti

Bieži uzdotie jautājumi - BOX IN PLUS ELICA

Kāds ir minimālais attālums starp tvaika nosūcēju un plīti?

Minimālais attālums ir 50 cm elektriskajām, gāzes vai kombinētajām plītim. Ja plīts instrukcija norāda lielāku attālumu, tas ir jāievēro.

Vai es varu izmantot tvaika nosūcēju recirkulācijas režīmā bez oglekļa filtra?

Nē, recirkulācijas versijai obligāti nepieciešams aktīvās ogles filtrs, lai atsvaidzinātu gaisu pirms tā atgriešanas telpā.

Kā tīrīt tauku filtru?

Metālisko tauku filtru tīra reizi mēnesī, ar rokām vai trauku mazgājamajā mašīnā zemā temperatūrā un īsā ciklā. Izmantojiet neagresīvu mazgāšanas līdzekli.

Cik bieži jāmaina oglekļa filtrs?

Oglekļa filtrs jāmaina pēc ne vairāk kā 4 mēnešu lietošanas, jo to nevar notīrīt vai reģenerēt.

Ko darīt, ja apgaismojums nedarbojas?

Vispirms pārbaudiet, vai spuldzes ir pareizi ievietotas. Ja problēma saglabājas, nomainiet bojāto spuldzi ar halogēnspuldzi 12V-20W max G4. LED modeļiem sazinieties ar tehnisko servisu.

Vai es varu izmantot tvaika nosūcēju bez paneļa vai režģa?

Nē, tvaika nosūcēju nekad nedrīkst lietot bez pareizi uzstādīta režģa vai paneļa, jo tas rada risku.

Kādus tīrīšanas līdzekļus man vajadzētu izvairīties?

Izvairieties no abrazīviem līdzekļiem un spirta. Izmantojiet mitru drānu ar neitrālu šķidru mazgāšanas līdzekli, lai tīrītu ārpusi un paneli.

Kā noņemt tvaika nosūcēja paneli?

Stingri pavelciet paneli uz āru, lai to atbrīvotu no fiksācijas punktiem. Lai to atkal uzstādītu, ievietojiet to paredzētajās atverēs.

Vai es varu uzstādīt izvades cauruli ar mazāku diametru nekā savienotājflancs?

Nē, mazāka diametra izmantošana samazina sūkšanas veiktspēju un palielina troksni. Diametram jābūt vienādam ar savienotājflanca diametru.

Vai tvaika nosūcējs ir piemērots personām ar ierobežotām spējām?

Ierīce nav paredzēta lietošanai bērniem vai personām ar ierobežotām spējām bez uzraudzības. Bērni jāuzrauga, lai nodrošinātu, ka viņi nespēlējas ar ierīci.

LIETOŠANAS INSTRUKCIJA BOX IN PLUS ELICA

LV ierīkošanas un izmantošanas instrukcija

SR Uputstva za montažu i upotrebu

SL Navodila za montažo in uporabo

HR Uputstva za montažu i za uporabu

TR Montaj ve kullanım talimatları

AR

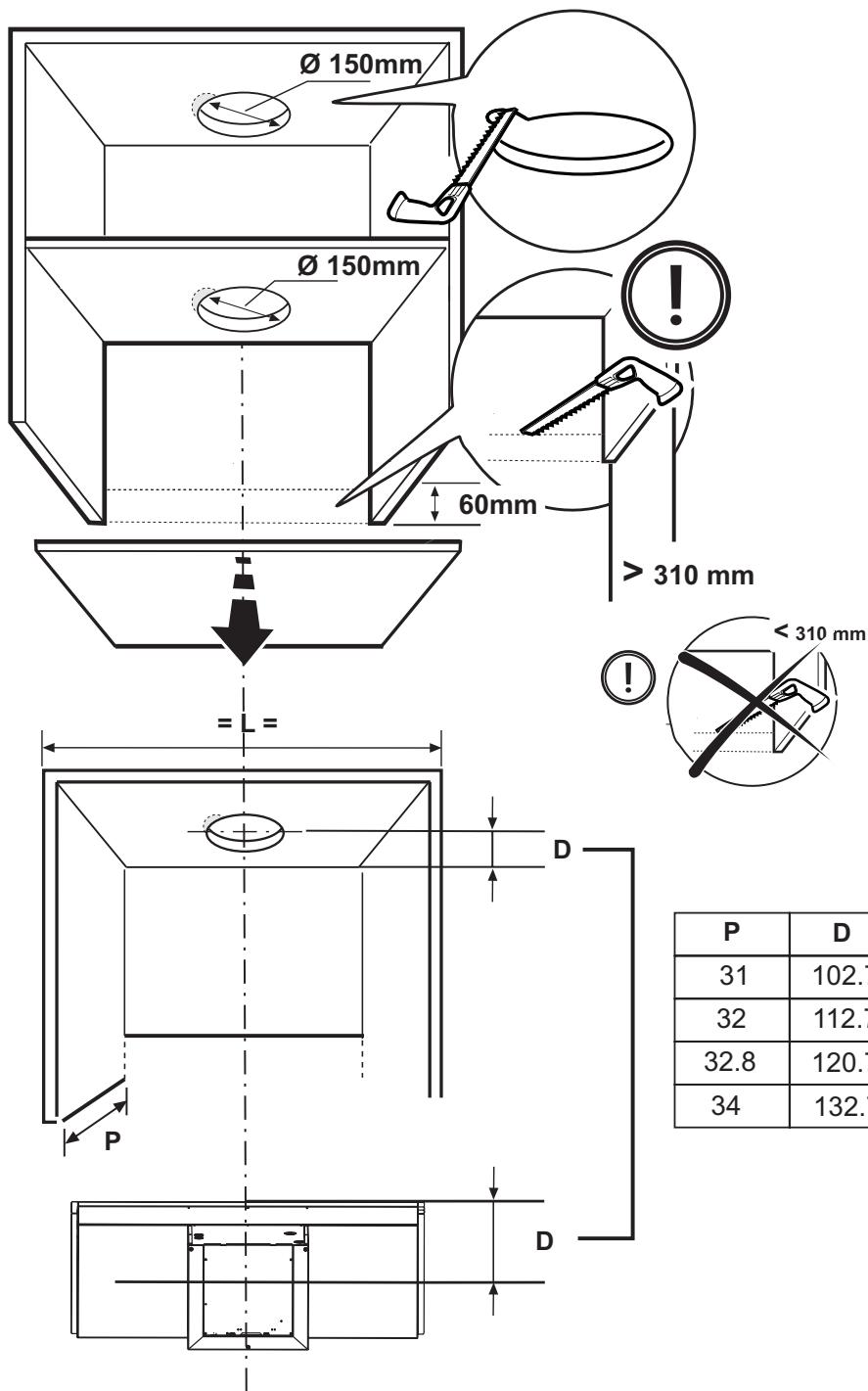

P	D
31	102.7
32	112.7
32.8	120.7
34	132.7

1

R

2a

3

4

.a

.b

.c

.d

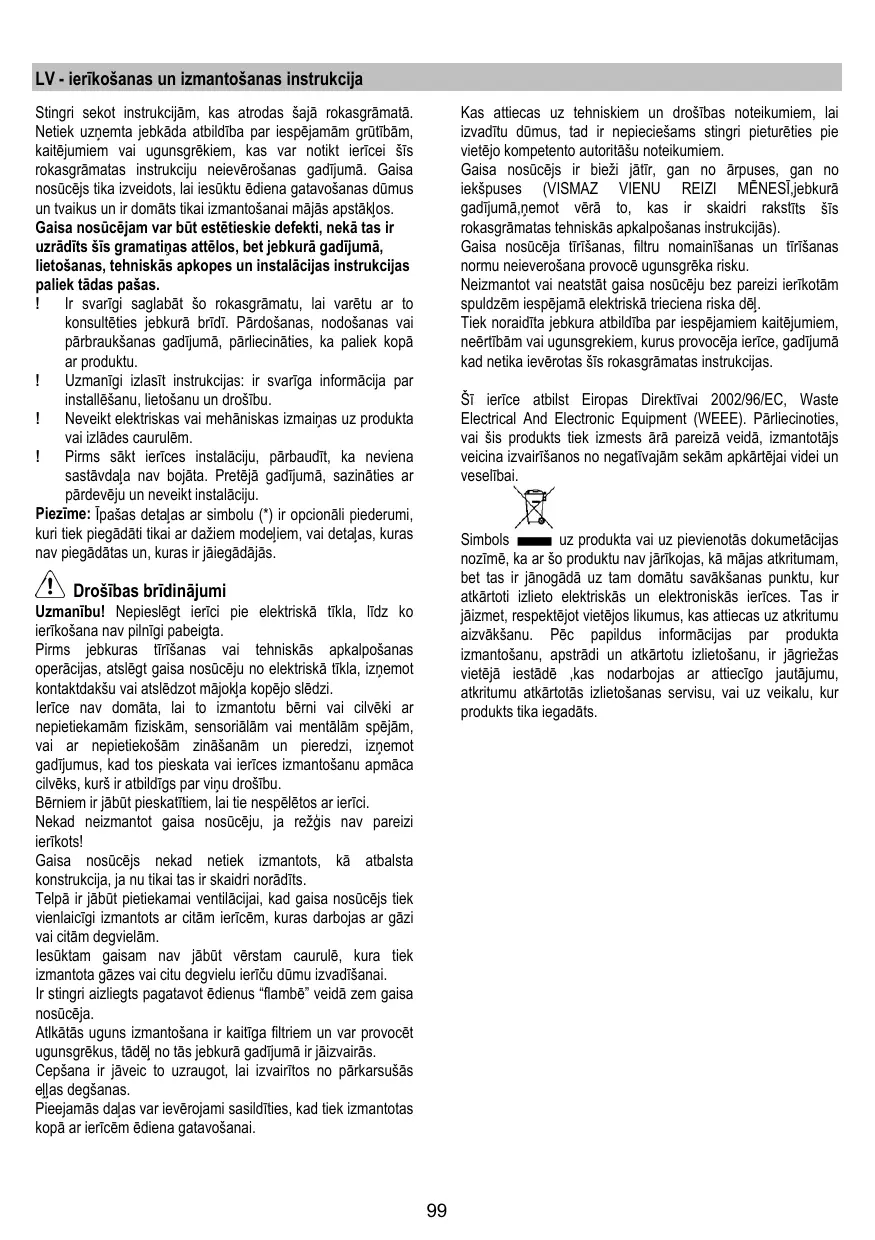

Stingri sekot instrukcijām, kas atrodas šajā rokasgrāmatā. Netiek uzņemta jebkāda atbildība par iespējamām grūtībām, kaitējumiem vai ugunsgrēkiem, kas var notikt ierīcei šīs rokasgrāmatas instrukciju neievērošanas gadījumā. Gaisa nosūcējs tika izveidots, lai iesūktu ēdiena gatavošanas dūmus un tvaikus, un ir domāts tikai izmantošanai mājas apstākļos.

Gaisa nosūcējam var būt estētiskie defekti, nekā tas ir uzrādīts šīs grāmatiņas attēlos, bet jebkurā gadījumā lietošanas, tehniskās apkopes un instalācijas instrukcijas paliek tādas pašas.

Ir svarīgi saglabāt šo rokasgrāmatu, lai varētu ar to konsultēties jebkurā brīdī. Pārdošanas, nodošanas vai pārbauksmes gadījumā pārliecinieties, ka tā paliek kopā ar produktu. Uzmanīgi izlasiet instrukcijas: tajās ir svarīga informācija par instalēšanu, lietošanu un drošību. Neveiciet elektriskas vai mehāniskas izmaiņas uz produkta vai izplūdes caurulēm. Pirms sākt ierīces instalāciju, pārbaudiet, ka neviena sastāvdaļa nav bojāta. Pretējā gadījumā sazinieties ar pārdevēju un neveiciet instalāciju.

Piezīme: Īpašas detaļas ar simbolu (^*) ir opcionāli piederumi, kuri tiek piegādāti tikai ar dažiem modeļiem, vai detaļas, kuras nav piegādātas un kuras ir jāiegādājas.

Drošības brīdinājumi

Uzmanību! Nepieslēdziet ierīci pie elektriskā tīkla, līdz ko ierīkošana nav pilnīgi pabeigta.

Pirms jebkuras tīrīšanas vai tehniskās apkalpošanas operācijas atslēdziet gaisa nosūcēju no elektriskā tīkla, izņemot kontaktdakšu vai atslēdzot mājokļa kopējo slēdzi.

Ierīce nav domāta, lai to izmantotu bērni vai cilvēki ar nepietiekamām fiziskām, sensorām vai mentālām spējām, vai ar nepietiekošām zināšanām un pieredzi, izņemot gadījumus, kad tos pieskata vai ierīces izmantošanu apmāca cilvēks, kurš ir atbildīgs par viņu drošību.

Bērniem ir jābūt pieskatiem, lai tie nespēlētos ar ierīci.

Nekad neizmantojiet gaisa nosūcēju, ja režģis nav pareizi uzstādīts!

Gaisa nosūcējs nekad netiek izmantots kā atbalsta konstrukcija, ja nu vienīgi tas ir skaidri norādīts.

Telpā ir jābūt pietiekamai ventilācijai, kad gaisa nosūcējs tiek vienlaicīgi izmantots ar citām ierīcēm, kuras darbojas ar gāzi vai citām degvielām.

Iesūktam gaisam nav jābūt vērstam caurulē, kura tiek izmantota gāzes vai citu degvielu ierīču dūmu izvadīšanai.

Ir stingri aizliegts pagatavot ēdienus “flambē” veidā zem gaisa nosūcēja.

Atklātas uguns izmantošana ir kaitīga filtriem un var provocēt ugunsgrēkus, tādēļ no tās jebkurā gadījumā ir jāizvairās.

Cepšana ir jāveic to uzraugot, lai izvairītos no pārkarsušās eļļas degšanas.

Pieejamās daļas var ievērojami sasildīties, kad tiek izmantotas kopā ar ierīcēm ēdiena gatavošanai.

Kas attiecas uz tehniskiem un drošības noteikumiem, lai izvadītu dūmus, tad ir nepieciešams stingri pieturēties pie vietējo kompetento autoritāšu noteikumiem.

Gaisa nosūcējs ir bieži jātīra, gan no ārpuses, gan no iekšpuses (VISMAZ VIENU REIZI MĒNESĪ, jebkurā gadījumā ņemot vērā to, kas ir skaidri rakstīts šīs rokasgrāmatas tehniskās apkalpošanas instrukcijās).

Gaisa nosūcēja tīrīšanas, filtru nomaiņas un tīrīšanas normu neievērošana provocē ugunsgrēka risku.

Neizmantot vai neatstāt gaisa nosūcēju bez pareizi ierīkotām spuldzēm iespējama elektriska trieciena riska dēļ.

Tiek noraidīta jebkura atbildība par iespējamiem kaitējumiem, neērtībām vai ugunsgrēkiem, kurus provocē ierīce, gadījumā, kad netika ievērotas šīs rokasgrāmatas instrukcijas.

Šī ierīce atbilst Eiropas Direktīvai 2002/96/EC, Waste Electrical And Electronic Equipment (WEEE). Pārliecinoties, vai šis produkts tiek izmests atkārtoti izmantojot, veicina izvairīšanos no negatīvajām sekām apkārtējai videi un veselībai.

Simbols uz produkta vai uz pievienotās dokumentācijas nozīmē, ka ar šo produktu nav jārīkojas kā mājas atkritumam, bet tas ir jānogādā uz tam domātu savākšanas punktu, kur atkārtoti izlieto elektriskās un elektroniskās ierīces. Tas ir jāizmet, respektējot vietējos likumus, kas attiecas uz atkritumu aizvākšanu. Pēc papildu informācijas par produkta izmantošanu, apstrādi un atkārtotu izlietošanu, ir jāgriežas vietējā estādē, kas nodarbojas ar attiecīgo jautājumu, atkritumu atkārtotas izlietošanas servisā, vai uz veikalu, kur produkts tika iegādāts.

Izmantošana

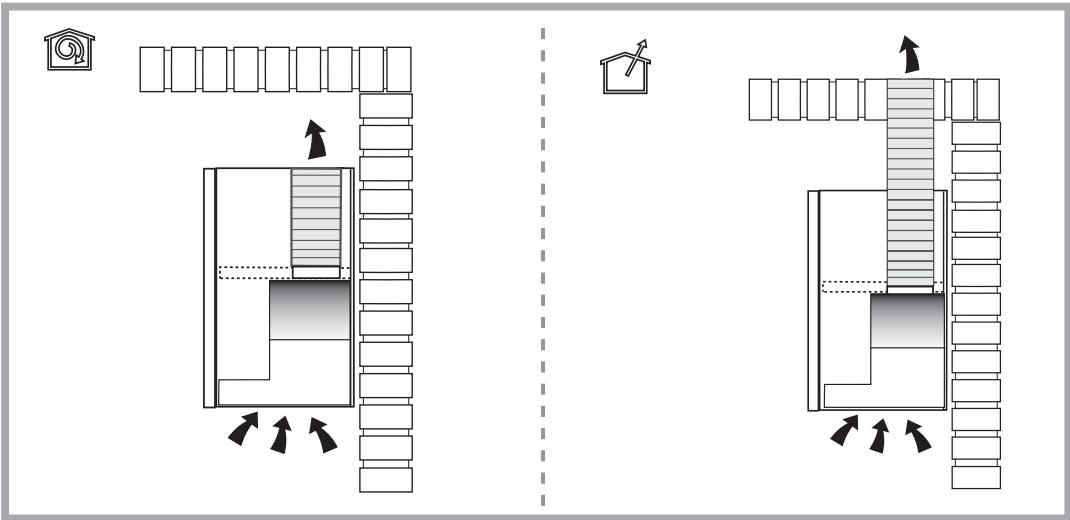

Gaisa nosūcējs ir veidots, lai to izmantotu iesūkšanas versijā ar evakuāciju uz ārpusi vai filtrēšanas versijā ar iekšējo recirkulāciju.

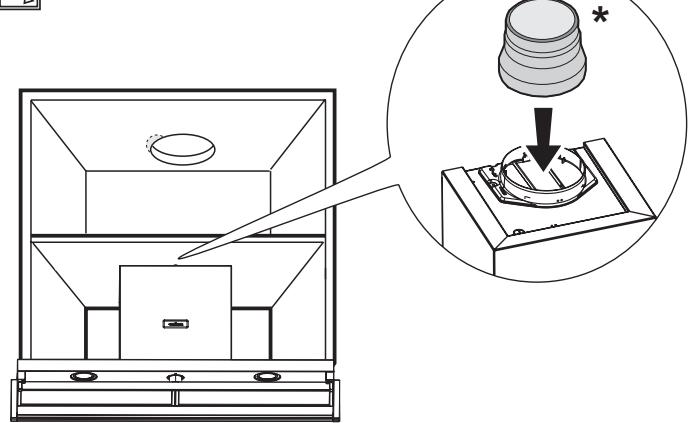

Iesūkšanas versija

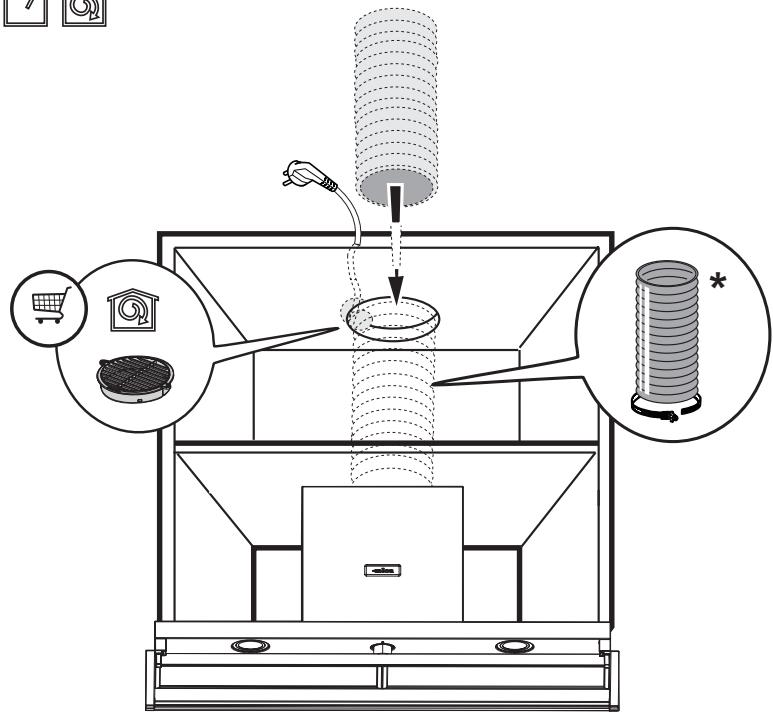

Tvaiki tiek izvadīti uz ārpusi, caur izvadīšanas cauruli, kas ir piestiprināta pie atloksavienojuma.

Izvadīšanas caurules diametram ir jābūt vienlīdzīgam ar savienošanas gredzena diametru.

Horizontālā daļā caurulei ir jābūt vieglam slīpumam uz augšpusi (aptuveni 10°), tādā veidā, lai varētu pārvietot gaisu uz ārpusi pēc iespējas vienkāršāk.

Ja gaisa nosūcējam ir ogļu filtri, tiem ir jābūt noņemtiem.

Pievienot gaisa nosūcēju pie izvadīšanas sienas caurulēm un atverumiem ar diametru, kas ir vienāds gaisa izejas diametram (savienošanas atloks).

Sienas izvadīšanas cauruļu un atverumu izmantošana ar mazāku diametru noteiks iesūkšanas rezultātu pazemināšanos un stipru trokšņu paaugstināšanos.

Tādēļ tiek noraidīta jebkura atbildība šajā sakarā.

Izmantot garu cauruli, pēc iespējas mazāku. Izmantot cauruli ar pēc iespējas mazāk līkumiem (līkuma maksimālais leņķis: 90°). Izvairīties no caurules diametra straujām izmaiņām. Izmantot cauruli ar pēc iespējas gludāku iekšdaļu. Caurules materiālam ir jāatbilst normatīviem.

Versija ar filtru

Iesūktais gaiss tiek attaukots un deodorēts pirms tā nosūtīšanas telpā. Lai izmantotu gaisa nosūcēju šajā versijā, ir nepieciešams ierīkot papildus filtrēšanas sistēmu uz aktīvo ogļu materiāla.

Ierīkošana

Minimālajam attālumam starp plīts virsmu, kur tiek novietoti trauki, un viszemākās gaisa nosūcēja daļas nav jābūt mazākam par 50 cm elektriskās plīts gadījumā un 50 cm gāzes un kombinētās virtuves gadījumā.

Gadījumā, ja ierīkošanas instrukcijās gāzes ierīcei tiek precizēts lielāks attālums, ir nepieciešams to ievērot.

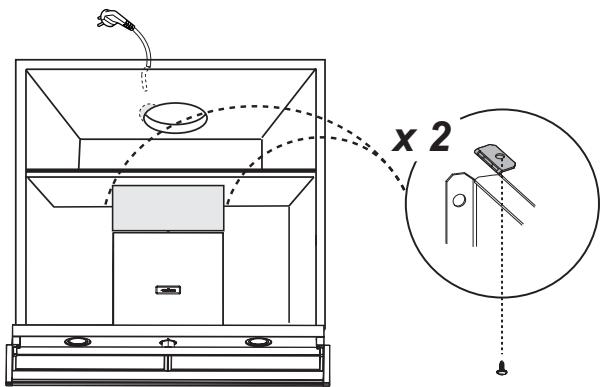

Elektriskais pieslēgums

Tīkla spriegumam ir jāatbilst spriegumam, kurš ir atzīmēts uz īpašās etiķetes, kura atrodas gaisa nosūcēja iekšpusē. Ja nosūcējam ir kontaktdakša, pievienojiet rozetei, kura atbilst pastāvošiem likumiem un atrodas pieejamā zonā arī pēc instalēšanas.

Ja gaisa nosūcējam nav kontaktdakšas (tieša pieslēgšana pie elektriskās sistēmas) vai arī kontaktdakša neatrodas pieejamā zonā, arī pēc instalēšanas, pielietojot normām atbilstošu bipolāru slēdzi, kurš nodrošina pilnu atslēgšanu no tīkla sprieguma, pārsprieguma kategorijas III nosacījumos, saskaņā ar ierīkošanas likumiem.

Uzmanību! Pirms pieslēgt gaisa nosūcēju pie tīkla barošanas un pirms pārbaudīt tā pareizu darbību, vienmēr pārbaudīt, ka tīkla kabelis ir ierīkots pareizi.

Uzmanību! Barošanas vada nomaiņu ir jāveic tehniskās apkalpošanas dienestam, lai novērstu jebkuru risku.

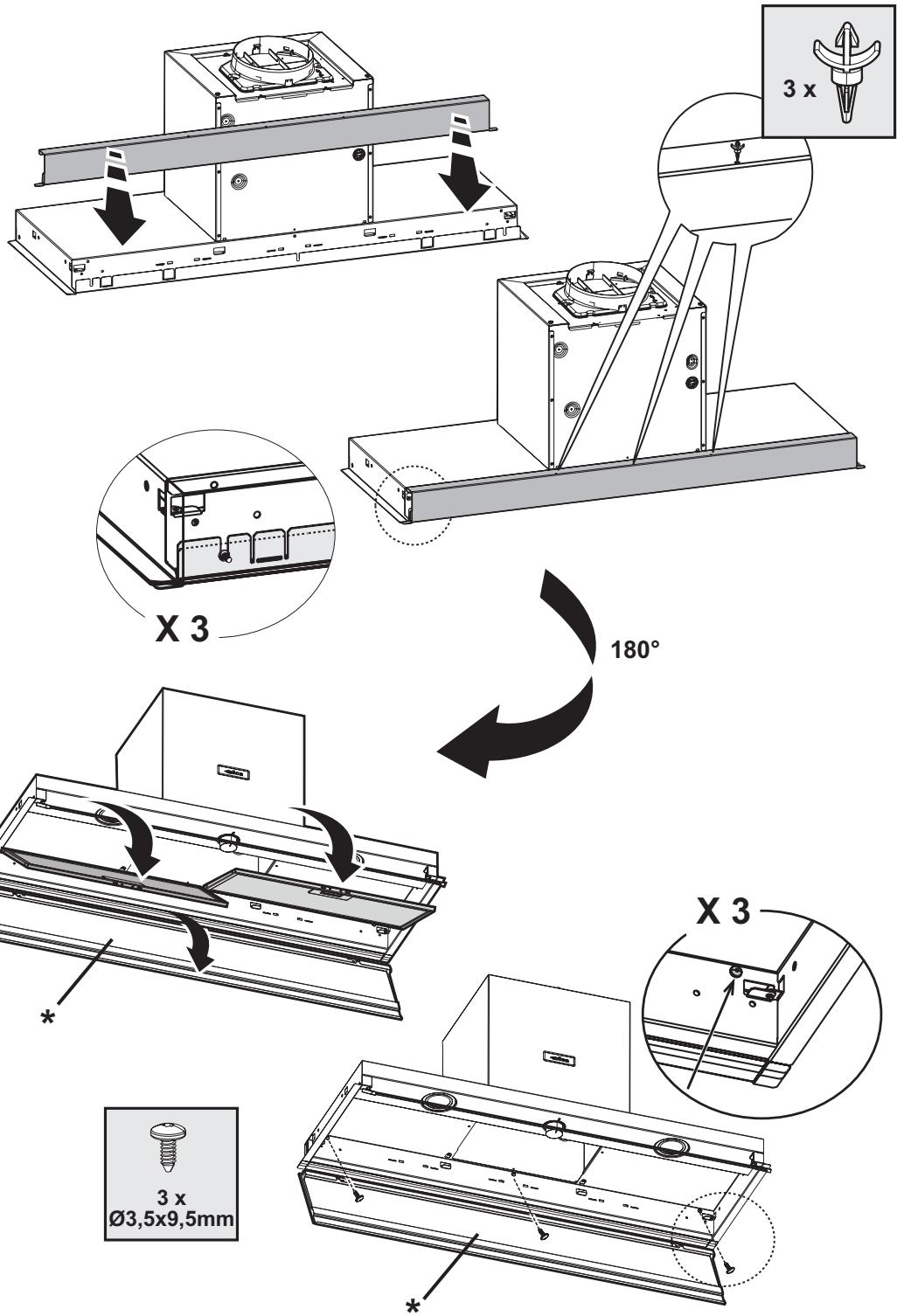

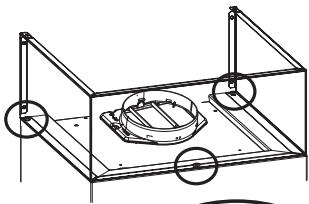

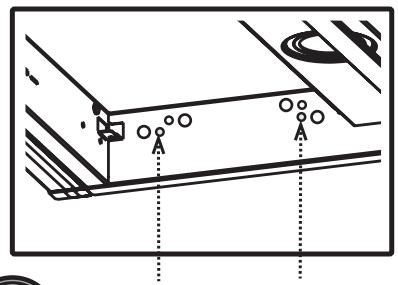

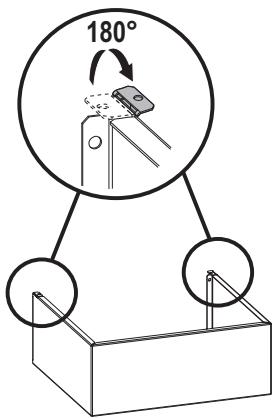

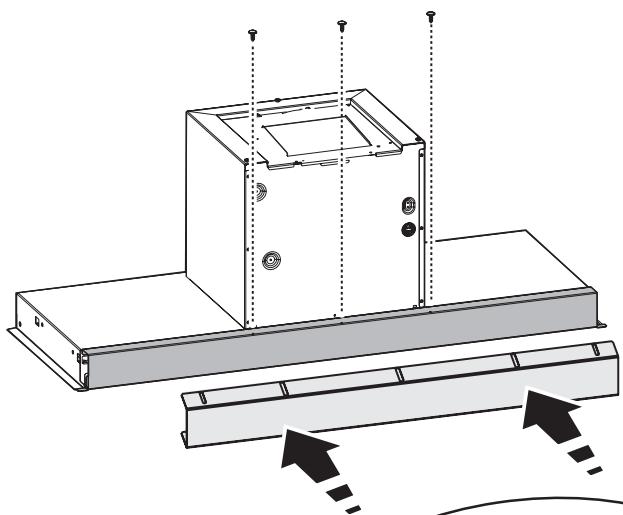

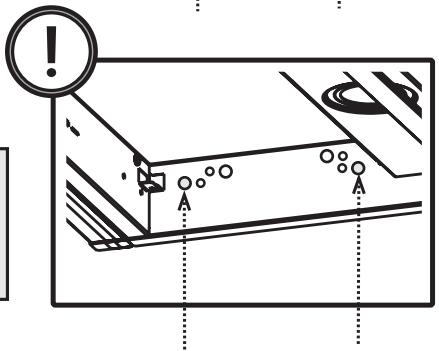

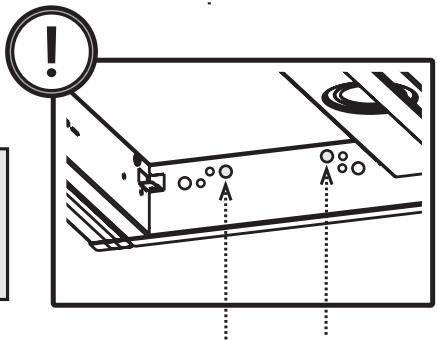

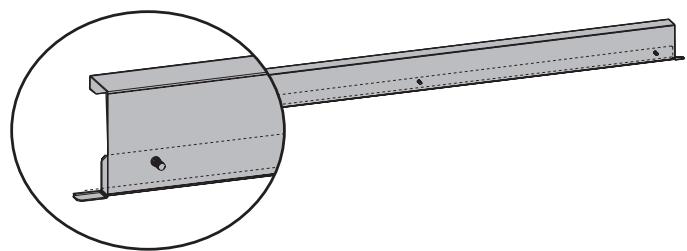

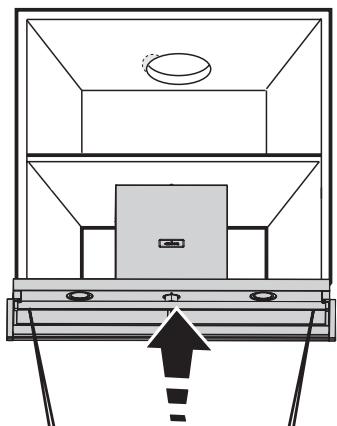

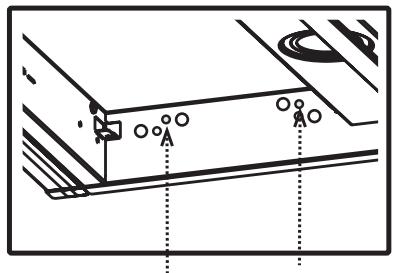

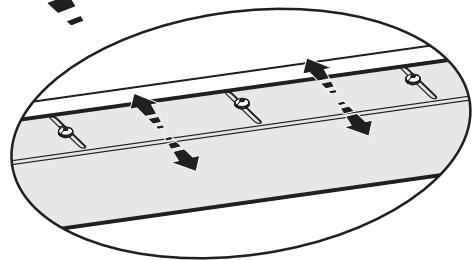

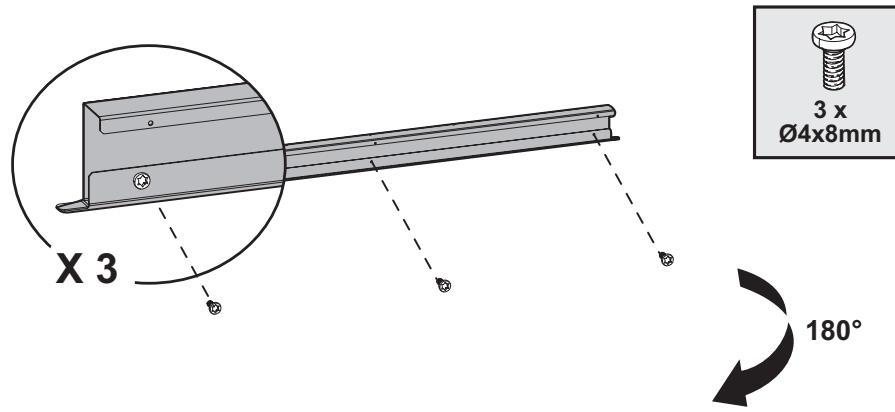

Ierīkošana

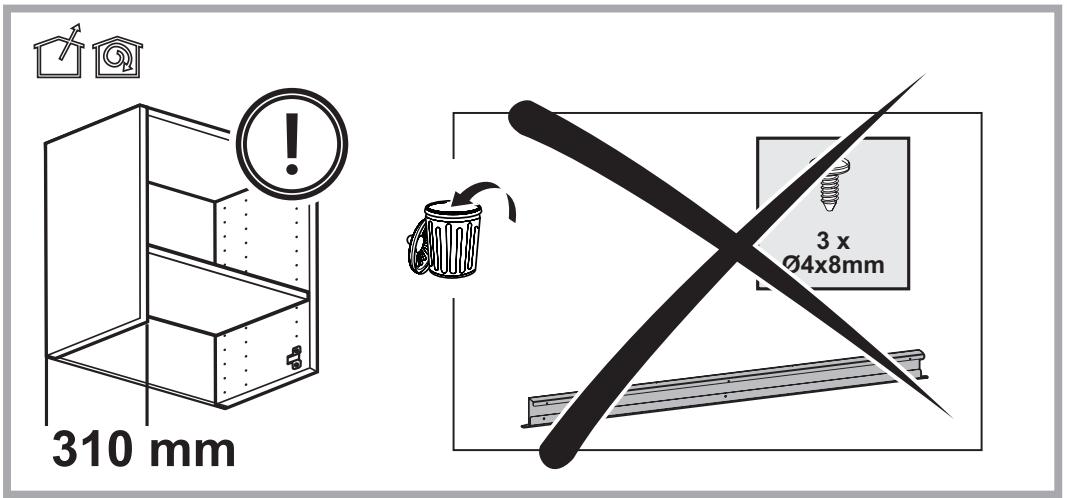

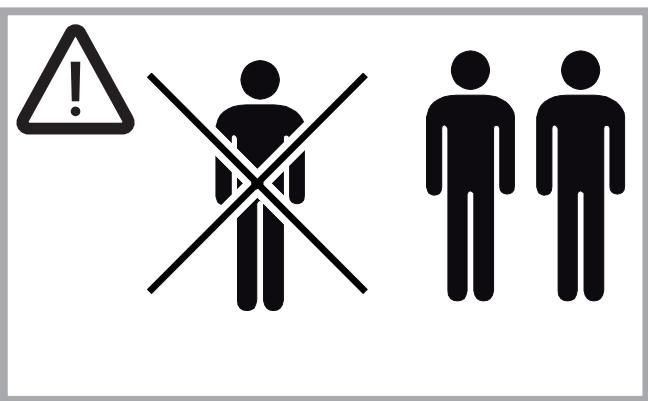

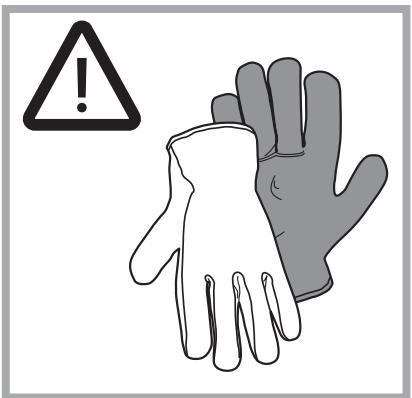

Pirms uzsākt ierīkošanu:

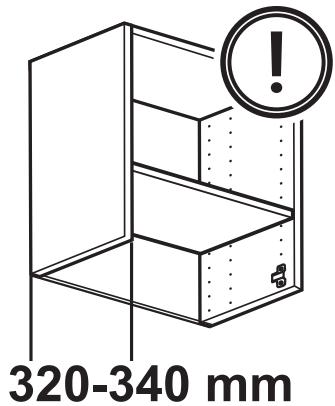

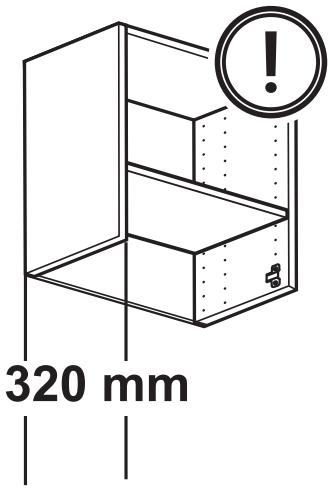

• Pārbaudīt, vai iegādātajam produktam ir piemēroti izmēri izvēlētajai ierīkošanas zonai.
• Noņemt aktīvās ogles filtru/s, ja tādi ir piegādāti ar ierīci (skat. attiecīgu paragrāfu). Tam/tiem ir jābūt montētam/tiem atpakaļ, tikai ja Jūs vēlaties izmantot gaisa nosūcēja filtrācijas versiju.
• Pārbaudīt, vai gaisa nosūcējā nav (transportēšanas dēļ) pievienotu detaļu (piem., maisiņi ar skrūvēm, garantijas utt.), gadījumā, ja tas tā ir, tās ir jāizņem un jāsaglabā.
• Ja ir iespējams, atvienot un pārvietot mēbeles, kuras atrodas gaisa nosūcēja ierīkošanas zonas apakšā un blakus, lai iegūtu labāku pieejamību pie griestiem/sienas, kur tiks ierīkots gaisa nosūcējs. Pretējā gadījumā aizsargāt cik vien tas ir iespējams mēbeles un visas ierīkošanas pielietojamās daļas. Izvēlēties plakanu virsmu un pārklāt to ar aizsargu, kur vēlāk pieslēgt gaisa nosūcēju un pievienotās detaļas. Kā arī pārbaudīt, vai gaisa nosūcēja ierīkošanas zonas tuvumā (zona, kura ir pieejama arī ar ierīkotu gaisa nosūcēju) būtu pieejama elektriskā rozete un būtu iespējams pieslēgties pie mehānisma, kurš izvada dūmus uz ārpusi (tikai iesūkšanas versija).
• Veikt visus nepieciešamos būvdarbus (piem., elektriskās rozetes ierīkošana un/vai atveres ierīkošana izvadīšanas caurules pārejai).

Gadījumā, ja virtuve ir mazie paneļi un/vai sienas un/vai piekaramie skapīši, iepriekš pārbaudīt, vai ir pietiekami daudz brīvas vietas, lai instalētu gaisa nosūcēju un, ka ir vienmēr būs iespējams viegli piekļūt pie komandu paneļa.

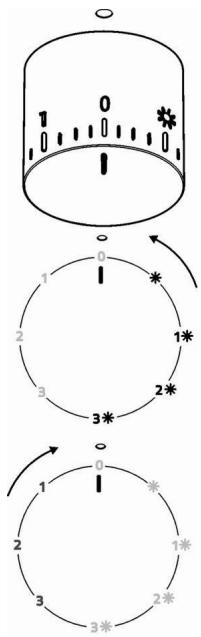

Darbošanās

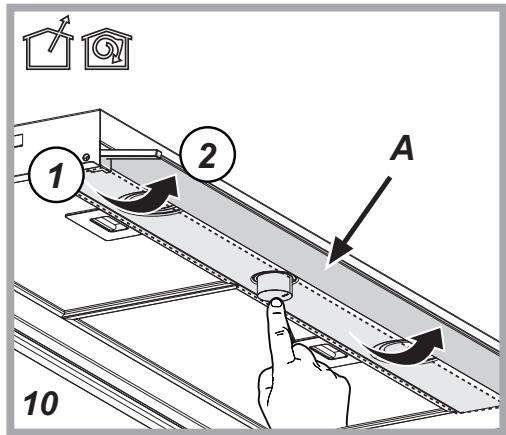

Izmantot augstāku ātrumu īpašas virtuves dūmu koncentrācijas gadījumā. Iesakām ieslēgt iesūkšanu 5 minūtes pirms ēdiena gatavošanas sākšanas un neizslēgt to vēl 15 minūtes pēc ēdiena gatavošanas pabeigšanas. Vienmēr pilnībā atvērt vaļā savācēju (A). Attēls 10

Tehniskā apkalpošana

Pirms jebkura veida tehniskās apkalpošanas darba, atslēgt gaisa nosūcēju no elektribas.

Tīrīšana

Gaisa nosūcējs ir bieži jātīra (vismaz tikpat bieži, cik bieži tiek veikta tauku filtru tehniskā apkalpošana) gan no ārpuses, gan no iekšpuses. Tīrīšanai ir jāizmanto mitrs audums, kurš samitrināts ar neitrāliem šķidriem mazgāšanas līdzekļiem. Neizmantot jebkuru abrazīvus saturošu produktu.

NEIZMANTOT ALKOHOLU!

Uzmanību: ierīces tīrīšanas un filtru nomaiņas normu neievērošana var vest pie ugunsgrēka riskiem. Tāpēc ir ieteicams pieturēties pie ieteiktām instrukcijām.

Tiek noraidīta jebkura atbildība par iespējamiem dzinēja bojājumiem, ugunsgrēkiem, kas tika provocēti neatbilstošas tehniskās apkalpošanas vai augstāk minēto brīdinājumu neievērošanas dēļ.

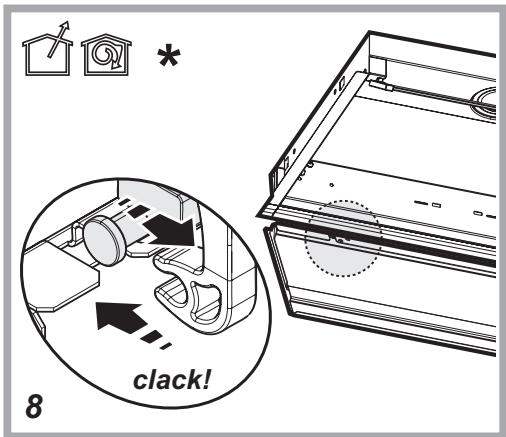

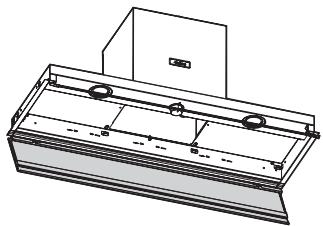

Panelis

Attēls. 8

Demontāža:

drošā veidā vikt paneli uz ārpusi un noņemt to no visiem piekļuves punktiem.

Tīrīšana:

panelis tiek tīrīts tikpat bieži, cik tauku filtrs; izmantot drāniņu samitrinātu ar neitrāliem šķidriem mazgāšanas līdzekļiem.

Izvairīties no produktu lietošanas, kuri satur abrazīvus. NEIZMANTOT ALKOHOLU!

Montāža:

Panelis tiek piefiksēts ievietojot attiecīgajos punktos uz gaisa nosūcēja virsmas.

Uzmanību! vienmēr pārbaudīt, ka panelis ir labi piefiksēts savā vietā.

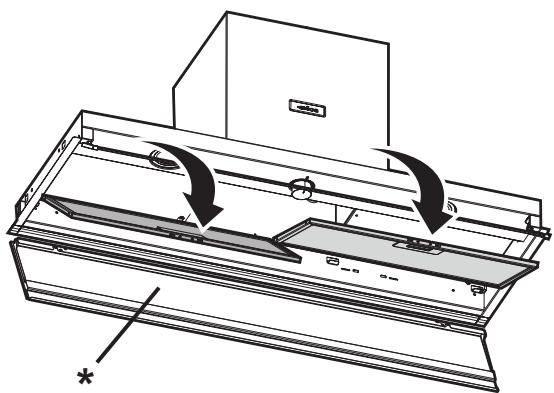

Prettauku filtrs

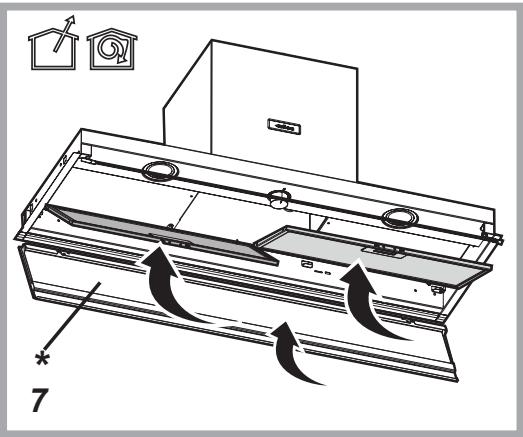

Attēls 1-7

Notur tauku daļiņas, kas veidojas no ēdiena pagatavošanas.

Prettauku filtram ir jābūt tīrītam katru mēnesi, ar neagresīviem līdzekļiem, manuāli vai trauku mazgājamā mašīnā, pie zemas temperatūras un izmantojot īso ciklu. Ja tas tiek mazgāts trauku mazgājamā mašīnā, prettauku filtra metāla detaļas var kļūt nespodras, bet jebkurā gadījumā to spējas nemainās. Lai noņemtu tauku filtru, ir jāvelk debloķēšanas atsperes rokturis.

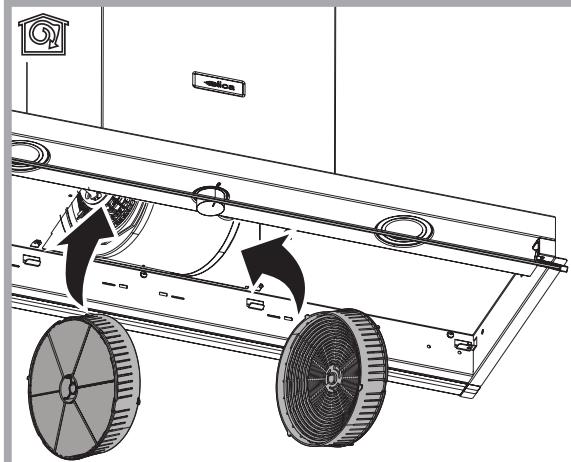

Aktīvās ogles filtrs (Tikai versijai ar filtru)

Attēls 6

Notur nepatīkamas smaržas, kuras veidojas no ēdiena gatavošanas.

Ogles filtra piesātināšanās notiek pēc vairāk vai mazāk ilgas izmantošanas, atkarībā no virtuves veida un tauku filtra tīrīšanas biežuma. Jebkurā gadījumā ir nepieciešams nomainīt kārtridžu katru ceturto mēnesi.

Uzmanību! Pirms pieskarties spuldzēm, pārliecināties, ka tās ir aukstas.

Nomainīt bojātu spuldzi ar tāda paša veida spuldzi, kā tas norādīts uz īpašību etiķetes vai arī kā tas ir norādīts uz pašas spuldzes gaisa nosūcējā.

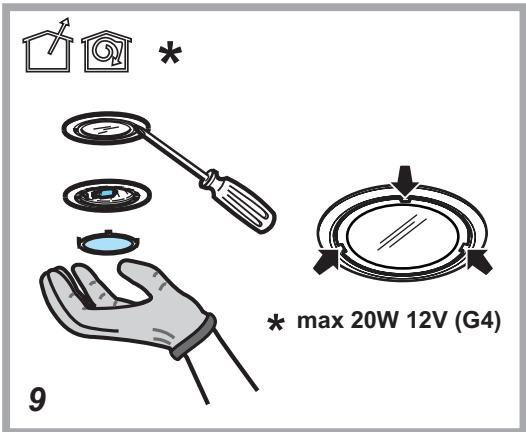

1. Iznemt aizsardzību ar plakana skrūvgrieža vai līdzīga priekšmeta palīdzību.
2. Nomainīt bojātu spuldzi. Izmantot tikai 12V -20W max - G4 halogena spuldzes, uzmanoties, lai neaiztiktu tās ar rokām.
3. Aiztaisīt aizsargu (fiksēšana ar klikšķi). Ja apgaismojums nedarbojas, pārbaudīt, vai spuldze ir pareizi ievietota, pirms griezties pie tehniskā servisa.
4. Modelis ar LED lampām. Gaisa nosūcēji ir aprīkoti ar apgaismošanas sistēmu, kas pamatojas uz LED tehnoloģiju. LED nodrošina optimālu apgaismošanu, kas ilgst 10 reizes vairāk par tradicionālajām spuldzēm un ļauj ietaupīt 90% elektriskās enerģijas.

Nomainīšanai griezties uz tehniskās apkalpošanas servisu.
