Produkttype	Emhætte
Mærke	ELICA
Model	BOX IN PLUS
Anvendelse	Husholdning
Installationsversion	Udsugning til det fri eller recirkulation med kulfilter
Minimum installationsafstand (elektrisk komfur)	50 cm
Minimum installationsafstand (gas- eller blandingskomfur)	50 cm (mere hvis specificeret af komfurproducenten)
Antal hastigheder	3 hastigheder
Belysning	Halogen 12V-20W max G4 eller LED afhængig af model
Fedtfilter	Metal, kan rengøres i opvaskemaskine
Rengøringsfrekvens for fedtfilter	En gang om måneden
Kulfilter (recirkulation)	Cirkulært, skal udskiftes maksimalt hver 4. måned
Pæretype	Halogen 12V-20W max G4 (eller LED)
Strømforsyning	Se typeskiltet (skal svare til netspændingen)
Materiale	Metal og glas (afhængig af model)
Udvendig rengøring	Fugtig klud med neutralt rengøringsmiddel, undgå slibende midler og alkohol
Sikkerhed	Afbryd strømmen før vedligeholdelse, brug ikke uden rist, undgå åben ild
Ekstra tilbehør	Kulfilter, udsugningsslange
Reparerbarhed	Godkendt teknisk service til strømkabel og LED
Mål	Ikke specificeret i manualen

Ofte stillede spørgsmål - BOX IN PLUS ELICA

Hvad er minimumsafstanden mellem emhætten og komfuret?

Minimumsafstanden er 50 cm for elektriske, gas- eller blandingskomfurer. Hvis komfurets instruktioner specificerer en større afstand, skal denne overholdes.

Kan jeg bruge emhætten i recirkulationsversion uden kulfilter?

Nej, til recirkulationsversion er et aktivt kulfilter obligatorisk for at fjerne lugt fra luften, før den blæses tilbage i rummet.

Hvordan rengør jeg fedtfilteret?

Metal-fedtfilteret rengøres en gang om måneden, i hånden eller i opvaskemaskinen ved lav temperatur og kort program. Brug et ikke-aggressivt rengøringsmiddel.

Hvor ofte skal jeg udskifte kulfilteret?

Kulfilteret skal udskiftes efter maksimalt 4 måneders brug, da det ikke kan rengøres eller regenereres.

Hvad gør jeg, hvis belysningen ikke virker?

Kontroller først, at pærerne er korrekt isat. Hvis problemet fortsætter, udskift den defekte pære med en halogenpære 12V-20W max G4. For LED-modeller, kontakt teknisk service.

Kan jeg bruge emhætten uden panelet eller risten?

Nej, emhætten må aldrig bruges uden at risten eller panelet er monteret korrekt, da det udgør en risiko.

Hvilke rengøringsmidler skal jeg undgå?

Undgå slibende midler og alkohol. Brug en fugtig klud med neutralt flydende rengøringsmiddel til at rengøre ydersiden og panelet.

Hvordan afmonterer jeg panelet på emhætten?

Træk panelet kraftigt udad for at frigøre det fra dets fastgørelsespunkter. For at montere det igen, sæt det ind i de dertil beregnede slidser.

Kan jeg installere en udsugningskanal med mindre diameter end flangen?

Nej, brug af en mindre diameter reducerer sugeevnen og øger støjen. Diameteren skal være lig med tilslutningsflangens diameter.

Er emhætten egnet til personer med nedsat funktionsevne?

Apparatet er ikke beregnet til brug af børn eller personer med nedsat funktionsevne uden opsyn. Børn skal overvåges for at sikre, at de ikke leger med apparatet.

BRUGSANVISNING BOX IN PLUS ELICA

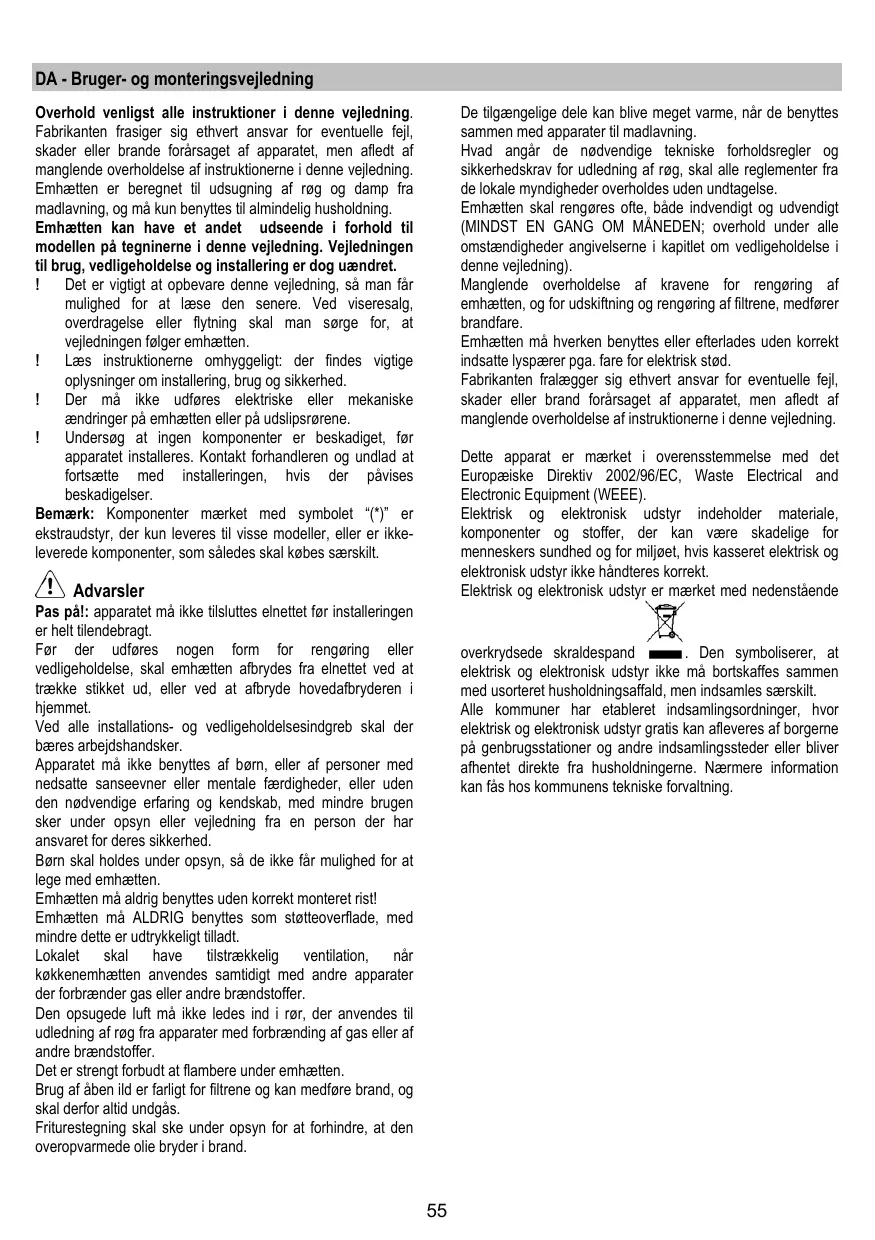

DA Bruger- og monteringsvejledning

Det er strengt forbudt at lave mad på åben ild under emhætten.

Brug af åben ild skader filtrene og kan fremkalde brand, derfor må det absolut undgås.

Bemærk! Afløbsrøret er ikke medleveret, men skal købes separat.

Mærk! Før man kobler ventilatorstrømkredsen til strømnettet og fastslår, at alt fungerer korrekt, skal man altid kontrollere, at strømledningen er korrekt monteret.

Sæt et dæksel på hver side, som skal dække begge beskyttelsesgitre til motorens rotor, og drej med uret.

Drej mod uret for at adskille.

1. Træk beskyttelsesdækslet ud ved at presse med en flad skruetrækker eller lignende redskab.
2. Udskift den ødelagte lyspære.

Hvis belysningen ikke virker, så kontrollér, at lyspærerne er sat korrekt på plads, før du kontakter teknisk assistance.

- Model med LED-pærer

Emhætten er udstyret med et belysningssystem baseret på LED-teknologi.

Overhold venligst alle instruktioner i denne vejledning. Fabrikanten fraskriver sig ethvert ansvar for eventuelle fejl, skader eller brande forårsaget af apparatet, men som følge af manglende overholdelse af instruktionerne i denne vejledning. Emhætten er beregnet til udsugning af røg og damp fra madlavning og må kun benyttes til almindelig husholdning.

Emhætten kan have et andet udseende i forhold til modellen på tegningerne i denne vejledning. Vejledningen til brug, vedligeholdelse og installation er dog uændret.

! Det er vigtigt at opbevare denne vejledning, så man har mulighed for at læse den senere. Ved videresalg, overdragelse eller flytning skal man sørge for, at vejledningen følger emhætten. ! Læs instruktionerne omhyggeligt: der findes vigtige oplysninger om installation, brug og sikkerhed. ! Der må ikke udføres elektriske eller mekaniske ændringer på emhætten eller på udsugningsrørene. ! Undersøg, at ingen komponenter er beskadiget, før apparatet installeres. Kontakt forhandleren og undlad at fortsætte med installationen, hvis der påvises beskadigelser.

Bemærk: Komponenter mærket med symbolet (^*) er ekstraudstyr, der kun leveres til visse modeller, eller er ikke-leverede komponenter, som således skal købes særskilt.

Advarsler

Pas på: Apparatet må først tilsluttes elnettet, når installeringen er helt tilendebragt.

Før der udføres nogen form for rengøring eller vedligeholdelse, skal emhætten afbrydes fra elnettet ved at trække stikket ud eller ved at afbryde hovedafbryderen i hjemmet.

Ved alle installations- og vedligeholdelsesindgreb skal der bæres arbejdshandsker.

Apparatet må ikke benyttes af børn eller af personer med nedsatte sanseevner eller mentale færdigheder, eller uden nødvendig erfaring og kendskab, medmindre brugen sker under opsyn eller vejledning fra en person, der har ansvaret for deres sikkerhed.

Børn skal holdes under opsyn, så de ikke får mulighed for at lege med emhætten.

Emhætten må aldrig benyttes uden korrekt monteret rist!

Emhætten må ALDRIG benyttes som støtteoverflade, medmindre dette er udtrykkeligt tilladt.

Lokalet skal have tilstrækkelig ventilation, når køkkenemhætten anvendes samtidigt med andre apparater, der forbrænder gas eller andre brændstoffer.

Den opsugede luft må ikke ledes ind i rør, der anvendes til udledning af røg fra apparater med forbrænding af gas eller af andre brændstoffer.

Det er strengt forbudt at flambere under emhætten.

Brug af åben ild er farligt for filtrene og kan medføre brand, og skal derfor altid undgås.

Friturestegning skal ske under opsyn for at forhindre, at den overopvarmede olie bryder i brand.

De tilgængelige dele kan blive meget varme, når de benyttes sammen med apparater til madlavning.

Hvad angår de nødvendige tekniske forholdsregler og sikkerhedskrav for udledning af røg, skal alle reglementer fra de lokale myndigheder overholdes uden undtagelse.

Emhætten skal rengøres ofte, både indvendigt og udvendigt (MINDST EN GANG OM MÅNEDEN; overhold under alle omstændigheder angivelserne i kapitlet om vedligeholdelse i denne vejledning).

Emhætten må hverken benyttes eller efterlades uden korrekt indsatte lyspærer pga. fare for elektrisk stød.

Fabrikanten fralægger sig ethvert ansvar for eventuelle fejl, skader eller brand forårsaget af apparatet, men afledt af manglende overholdelse af instruktionerne i denne vejledning.

Dette apparat er mærket i overensstemmelse med det Europæiske Direktiv 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE).

Elektrisk og elektronisk udstyr indeholder materiale, komponenter og stoffer, der kan være skadelige for menneskers sundhed og for miljøet, hvis kasseret elektrisk og elektronisk udstyr ikke håndteres korrekt.

Elektrisk og elektronisk udstyr er mærket med nedenstående

overkrydsede skraldespand. Den symboliserer, at elektrisk og elektronisk udstyr ikke må bortskaffes sammen med usorteret husholdningsaffald, men indsamles særskilt.

Alle kommuner har etableret indsamlingsordninger, hvor elektrisk og elektronisk udstyr gratis kan afleveres af borgerne på genbrugsstationer og andre indsamlingssteder eller bliver afhentet direkte fra husholdningerne. Nærmere information kan fås hos kommunens tekniske forvaltning.

Brug

Emhætten er udviklet til brug i den sugende udgave med ekstern udledning eller i den filtrerende udgave med intern recirkulation.

Sugende udgave

Dampen ledes udenfor vha. et aftræksrør fastgjort til samleflangen.

Aftræksrørets diameter skal svare til diameteren på forbindelsesringen.

Obs! Udledningsrøret leveres ikke, og skal købes.

På den vandrette del skal røret have en let stigning (cirka 10°) for at lette bortledningen af luften uden for lokalet.

Hvis emhætten er udstyret med kulfiltre, skal disse filtre fjernes.

Tilslut emhætten til aftræksrør og aftrækshullet i væggen, som skal have en diameter, der passer til luftudugningen (studsflange).

Hvis rør og hul har en mindre diameter, forringes udsugningskapaciteten, og støjen øges betydeligt.

Producenten fraskriver sig ethvert ansvar i forbindelse hermed.

! Benyt et rør, der er så kort som muligt. ! Benyt et rør, der har så få kurver som muligt (maks. vinkel på kurven: 90°). ! Undgå drastiske ændringer i rørets tværsnit. ! Benyt et rør med så glat en inderside som muligt. ! Rørets materialer skal være godkendt i henhold til reglerne.

Filtrerende udgave

Den indsugede luft affedtes, og lugten fjernes, før luften sendes tilbage i lokalet. For at benytte emhætten i denne udgave skal der monteres et supplerende filtreringssystem baseret på aktivt kul.

Installering

Minimumsafstanden mellem kogegrejets støtteoverflade på komfuret og den nederste del af emhætten må ikke være under 50 cm ved elektriske kogeplader og ikke under 50 cm ved gasblus eller komfurer med både gasblus og elektriske kogeplader.

Hvis gaskomfurets vejledning angiver en større afstand, skal denne overholdes.

Elektrisk tilslutning

Netspændingen skal svare til spændingen vist på typeskiltet internt i emhætten. Hvis emhætten er udstyret med et stik, skal emhætten tilsluttes en let tilgængelig stikkontakt, der er i overensstemmelse med de gældende standarder. Stikkontakten skal også være let tilgængelig efter installeringen. Hvis emhætten ikke er udstyret med et stik (direkte tilslutning til elnettet), eller hvis stikket ikke findes i et område, der også er let tilgængeligt efter installeringen, skal der monteres en topolet afbryderkontakt i overensstemmelse med standarderne, der sørger for fuld afbrydelse fra elnettet i tilfælde af forhold i overspændingskategori II, og i overensstemmelse med reglerne for elektriske installationer.

Obs! Undersøg altid, at netkablet er blevet monteret rigtigt, før emhættens kredsløb tilsluttes forsyningsnettet, og der udføres kontrol af korrekt funktion.

Obs! Forsyningsledningen må udelukkende udskiftes af den autoriserede tekniske service, så alle risici kan undgås.

Montering

Før installering:

• Undersøg, at det købte produkt har passende dimensioner til det valgte installationssted.
• Fjern det/de aktive kulfilter/kulfiltre, hvis de leveres med emhætten (læs også det relevante afsnit). Dette/disse filter/filtre skal kun genmonteres, hvis man ønsker at anvende emhætten i den filtrerende udgave. Sørg for, at der ikke (af transporthensyn) er tilbehør internt i emhætten (for eksempel poser med skruer, garantier etc.); hvis dette er tilfældet, skal det fjernes og opbevares.
• Om muligt bør man afbryde og fjerne køkkenelementerne under og omkring området, hvor emhætten skal installeres, så man får lettere adgang til loftet/væggen, hvor emhætten monteres. Hvis det ikke er muligt at fjerne køkkenelementerne, skal de beskyttes bedst muligt under installeringen. Vælg en plan overflade og tildæk den med et beskyttende underlag, hvor emhætten og de tilhørende komponenter kan lægges.
• Undersøg desuden, at der er en elektrisk stikkontakt til rådighed i nærheden af emhættens installationsområde (der også skal være tilgængelig efter montering af emhætten); desuden skal der forefindes en anordning til udledning af røg udenfor (kun den sugende udgave).
• Udfør alt nødvendigt murarbejde (fx installering af en elektrisk stikkontakt og/eller et hul til passage af udledningsrøret).

Hvis der findes plader og/eller vægge, og/eller ophængte køkkenelementer i siden, skal man undersøge, at der er tilstrækkelig plads til installering af emhætten, og at der altid er let adgang til betjeningspanelet.

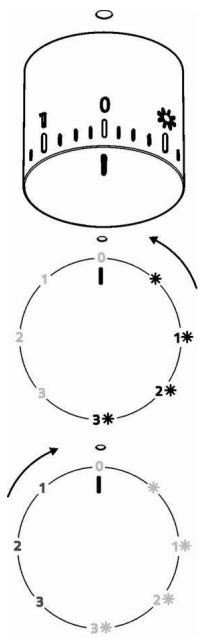

Funktion

Benyt den højeste hastighed ved stor dampkoncentration i køkkenet. Det anbefales, at man tænder udsugningen 5 minutter før påbegyndelse af madlavning, og at udsugningen efterlades tændt i yderligere cirka 15 minutter efter afslutning af madlavningen.

Åbn altid damp-opsamleren helt (A).

Fig. 10

Fig. 1-7

	Lys ON
1	Hastighed 1 Lys ON
2	Hastighed 2 Lys ON
3	Hastighed 3 Lys ON
0	OFF
1	Hastighed 1 Lys OFF
2	Hastighed 2 Lys OFF
3	Hastighed 3 Lys OFF

Vedligeholdelse

Emhætten skal rengøres jævnligt både på ydersiden og på indersiden (mindst med samme frekvens som for vedligeholdelse af fedtfiltrene). Ved rengøring skal man anvende en klud fugtet med neutrale, milde rengøringsmidler i flydende form.

Undgå brug af produkter indeholdende slibemidler. BENYT ALDRIG SPRIT!

Pas på: Manglende overholdelse af vejledningen til rengøring af apparatet og udskiftning af filtre medfører brandfare. Der henstilles således til, at instruktionerne følges.

Fabrikanten frasiger sig ethvert ansvar for eventuel beskadigelse af motoren, brande forårsaget af utilstrækkelig vedligeholdelse af apparatet eller manglende overholdelse af ovenstående instruktioner.

Panel

Fig. 8

Afmontering: Træk ud i panelet og tag det ud af alle forbindelsespunkterne.

Rengøring: Panelet bør rengøres med samme hyppighed som fedtfiltrene med en klud fugtet i et neutralt vaskemiddel i flydende form. Undgå at anvende produkter med slibemidler. ANVEND IKKE ALKOHOL!

Montering: Panelet skal fastgøres mellem de forud indrettede steder på emhættens overflade.

Bemærk! Tjek altid, at panelet sidder godt fast.

Fedtfilter

Tilbageholder de fedtpartikler, der dannes under tilberedning af mad.

Fedtfilteret skal rengøres en gang om måneden med milde rengøringsmidler; filteret kan også vaskes i opvaskemaskine ved lav temperatur og på et kort opvaskeprogram.

Ved vask i opvaskemaskinen kan metal-fedtfilteret blive misfarvet, men dette vil ikke have negativ indflydelse på dets filtrerende egenskaber.

Træk i fjederhåndtaget for at afmontere fedtfilteret.

Kulfilter (kun den filtrerende udgave)

Fig. 6

Filteret opfanger lugt fra madlavning.

Læg et filter til dækning i hver side af beskyttelsesristene for motorens drejehjul, og drej derefter med uret.

Ved afmontering skal man dreje mod uret.

Udskiftning af lyspærerne

Fig. 9

Afbryd apparatet fra el-nettet.

Pas på! Sørg for at pærerne er kolde, før de berøres.

Udskift den beskadigede pære med en pære af samme type i overensstemmelse med specifikationerne på etiketten eller oplysningerne ved siden af pæren på emhætten.

1. Træk skærmen ud ved at lirke med en lille skruetrækker eller lignende.
2. Udskift den beskadigede pære. Benyt kun halogenpære på 12V-20W max-G4, og sørg for ikke at røre ved dem med hænderne.
3. Luk skærmen (snap-lås)

Hvis belysningen ikke fungerer, skal man kontrollere, at lampen er korrekt indsat i fatningen, før der rettes henvendelse til et servicecenter.

• Modellen med LED-pære er udstyret med et belysningssystem baseret på lysdiode-teknologi.

Lysdioderne sikrer optimal belysning, holdbarhed op til 10 gange længere end almindelige pærer, og de giver mulighed for at spare 90% elektricitet.

Ved udskiftning bedes man kontakte den tekniske servicetjeneste.
