BOX IN PLUS - Kuhinjska napa ELICA - Brezplačna navodila za uporabo

Vrsta izdelka	Kuhinjska napa
Znamka	ELICA
Model	BOX IN PLUS
Uporaba	Gospodinjska
Namestitvena različica	Zunanji odvod ali recirkulacija z ogljenim filtrom
Minimalna namestitvena razdalja (električni štedilnik)	50 cm
Minimalna namestitvena razdalja (plinski ali mešani štedilnik)	50 cm (več, če tako določi proizvajalec štedilnika)
Število hitrosti	3 hitrosti
Osvetlitev	Halogen 12V-20W max G4 ali LED glede na model
Maščobni filter	Kovinski, primeren za pomivalni stroj
Pogostost čiščenja maščobnega filtra	Enkrat na mesec
Ogljeni filter (recirkulacija)	Krožen, zamenjajte vsaj vsake 4 mesece
Vrsta žarnice	Halogen 12V-20W max G4 (ali LED)
Električni napajalnik	Glejte napisno ploščico (mora ustrezati omrežni napetosti)
Material	Kovina in steklo (odvisno od modela)
Zunanje čiščenje	Vlažna krpa z nevtralnim detergentom, izogibajte se abrazivom in alkoholu
Varnost	Odklopite pred vzdrževanjem, ne uporabljajte brez rešetke, izogibajte se odprtemu ognju
Dodatna oprema	Ogljeni filter, odvodna cev
Popravljivost	Pooblaščeni tehnični servis za napajalni kabel in LED
Dimenzije	Ni navedeno v navodilih

Pogosto zastavljena vprašanja - BOX IN PLUS ELICA

Kakšna je minimalna razdalja med napo in štedilnikom?

Minimalna razdalja je 50 cm za električne, plinske ali mešane štedilnike. Če navodila za štedilnik določajo večjo razdaljo, je treba to upoštevati.

Ali lahko napo uporabljam v načinu recirkulacije brez ogljenega filtra?

Ne, za način recirkulacije je obvezen filter z aktivnim ogljem za odstranjevanje vonjav iz zraka, preden se vrne v prostor.

Kako očistim maščobni filter?

Kovinski maščobni filter očistite enkrat na mesec, ročno ali v pomivalnem stroju pri nizki temperaturi in hitrem programu. Uporabite neagresiven detergent.

Kako pogosto moram zamenjati ogljeni filter?

Ogljeni filter je treba zamenjati po največ 4 mesecih uporabe, ker ga ni mogoče očistiti ali regenerirati.

Kaj storiti, če osvetlitev ne deluje?

Najprej preverite, ali so žarnice pravilno vstavljene. Če težava ostane, zamenjajte okvarjeno žarnico s halogenko 12V-20W max G4. Za modele z LED žarnicami se obrnite na tehnični servis.

Ali lahko napo uporabljam brez plošče ali rešetke?

Ne, nape nikoli ne smete uporabljati brez pravilno nameščene rešetke ali plošče, saj to predstavlja tveganje.

Katerih čistilnih izdelkov se moram izogibati?

Izogibajte se abrazivnim izdelkom in alkoholu. Za čiščenje zunanjosti in plošče uporabite vlažno krpo z nevtralnim tekočim detergentom.

Kako odstranim ploščo nape?

Trdno povlecite ploščo navzven, da se sprosti s pritrdilnih točk. Za ponovno namestitev jo vstavite v predvidene zareze.

Ali lahko namestim odvodno cev s premerom, manjšim od prirobnice?

Ne, uporaba manjšega premera zmanjša sesalno zmogljivost in poveča hrup. Premer mora biti enak premeru priključne prirobnice.

Ali je napa primerna za osebe z zmanjšanimi zmožnostmi?

Naprava ni namenjena uporabi otrok ali oseb z zmanjšanimi zmožnostmi brez nadzora. Otroke je treba nadzorovati, da se ne igrajo z napravo.

NAVODILA ZA UPORABO BOX IN PLUS ELICA

Jestiže je digestoř vybavena filtrysuhlikem,museji byt vynaty.

Napojte digesto na odtahoveho potrubi se stejnym prumerejako yvod vzduchu (spojavci pifruba).

Strogo se drzite navodil iz tega prirocnika. Zavračamo vsakrsno odgovornost za morebitne neprilike, škodo ali požare na napravi, ki bi izvirali iz neuostoševanja navodil iz tega prirocnika. Napa je zasnovana za odssovanje dimnih plinov in pare, ki nestajajo pri kuhanju in je namenjena izključno za domaco uporabo.

Napa se lahko po izgledu razlikuje od sik iz te knjizice, navodila za uporabo, vzdrlzevanje in namestitev pa so enaka.

! Priročnik hranite v kraju, kjer si ga je mogoče kadarkoli pogledati. Če napravo prodate, odstopite ali premestite naj priročnik ostane vedno ob izdelku.
! Pozorno preberite navodila: sjnavajjo pomembne informacione o namestitvi, uporabi in varnosti.
! Napravine spreminjajie elektrichnih ali mehanskihlastnosti, ne posegajte v izpušne odvode.
! Pred namestitvijo naprave se prepričajte, da so vsi njeni sestavni deli nepoškodovani. Če ne bi bilo takto,Pokličite pooblašćenega prodajalca in naprave ne namešćajte.

Opomba: detajli, označeni s symbolom “(*)”, so opcijski dodatki, ki so dobavljeni le z nekaterimi modeli ali niso dobavljeni, saj so razpoložljivi proti placilu.

Opozorila

Pozor! Ne priklučije naprava na elektricno omrežje, dokler instalacija ni v celoti zaklučena.

Pred vsakrsnim ciscnjem ali vzdrrzevanjem, izkligcite napo iz elektricnega omrezja, tak da vtic izvlecete iz vtnice ali izkligcite glavno vklonpno stikalo.

Naprave naj ne uporabljago otroci ali osebe z nižjimi fizichimi, senzoričnimi ali umskimi sposobnostmi in osebe brez ustreznih izkušenj in znanja, razen pod nadzorom ali ob pomoči odgovorne osebe, ki poskrbi za njihovo varmost.

Nape nikoli ne uporabljajte, ce resetka ni pravilno namescena!
Nape NIKOLI ne uporabljajte kot odlagalne povrsine, razen ce je to izrecno dovoljeno.

Ko se kuhinjsko napo uporabljia istocasno z drugimi napravami, ki delujejo na plin ali druga goriva, mora biti prostor dovolj prezracen.

Vsesani zrak se ne sme usmerjati v cevovod, ki služi kot odvod za pline, katere proizvajajo naprave, ki delujejo na plin ali druga goriva.

Pod napo je strogo prepovedana priprava flambiranih jedi.

Uporaba odprtega ognja je skodljiva za filtrine in lahko povzroci pozare, zato je treba uporabo slednjega v vsakem primuru prepovedati.

Cvtje zahteva stalen nadzor, da se pregreto olje ne bi vnelo.

Ob istoracni uporabi peice, se lahko dostopni deli mochno segrejo.

Kar zadeva tehnicne in varnostne ukrepe za odvod dimov, se morate strogo drzati predispov pristojnih lokalnih oblasti.

Napo pogosto Čistite takotzunaj kot znotraj (VSAJ ENKRAT MESEČNO, v vsakem primuru upoštevajte, kar izrecno narekujevo navodila za vdžrževanje v tem priročniku).

Neuostoševanje pravil cisćenja nape ter zamenjave in cisćenja filtrov predstavlja tveganje požarov.

Nape ne uporablajte oziroma je ne pušćajte z nepravilno namešćenimi Žarnicami, saj obstaja tveganje elektrčega udara.

Zavracmo vsakrsno odgovornost za morebitne neprilike, skodo ali pozare na napravi, ki bi izvirali iz neuostoovanja navodil iz tega prirocnika.

Ta naprava je označena skladno z Evropsko direktvo 2002/96/ES, Waste Electrical and Electronic Equipment (WEEE oziroma direktvo o odpadni elektrichi in elektronski opremi). S pravilnim odlaganjem tega izdelka uporabnik prispeva k preprečevanju morebitnih negativnih posledic na okolje in zdravje.

Znak na izdelku ali na prilożeni dokumentaciji označuje, da se ga ne sme zavreći med komunalne odpadke, temveć odnosti na ustrezno zbirno mesto za recikiranje odpadne elektréće in elektronske opreme. Napravo zavržite skladno z lokalnimi predpisi, ki veljano na podroćju odaganja odpadkov. Za dodatne informacije o ravnanju, ponovni uporabi in recikiranju tega izdelka se obnite na ustrezno lokalno službo, zbirni center komunalnih odpadkov ali trgovino, kjer ste izdelek kupili.

Uporaba

Napa je izdelana za uporabo v odzračevalni različici z zunanjin odvodom ali obtočni oz. filtracijski z notranjin obtokom.

Odzrachevalna razlicica

Hlapi so usmerjeni navzven po odvodni cevi, ki je pritrjena na priklučno prirobnico.

Premer odvodne cevi mora biti enak premeru spojega obrocka.

Pozor! Odvodna cev ni priložena napi in jo je potrebno kupiti ločeno.

V horizontalem odseku mora biti cev rahlo nagnjena navzgor (priblizno 10^ ), takao drak laze izhaja navzven.

Ce je napa opremljena z oglenimi filtri, je slednje potrebno odstraniti.

Povezite napo s cevmi in odprtinami z vodoravnim otdokom enakega premera kot je premer izhoda za zrak (spojna prirobnica).

Uporaba cevi in odprtin z vodoravnim odtokom, ki imajo manji si premer, bo vplivala na zmanjsanje ueinkov sesanja in moeno poveeala hrupnost.

Zato za tak delovanje odklanjamo vsakrsno odgovornost.

! Cevovod naj bo dolg toliko, kolikor znaša majmanjsa nujna dolžina.
! Cevovod raj ima Čim manj krivin (največji kot upogiba: 90°).
I Izogibajte se izrazitim sprembam smeri cevovoda.
Notranjost cevovoda nj bo cim bolj gladka.
Material, iz katerega je izdelan cevovod, mora biti skaden z normativi.

Obtočna razlíčica

Iz vsesanega zraka so pred ponovnim vnosom v prostor odstranjeni mascoba in neprijetne vonjave. Pri uporabi nape v tej izvedbi je potrebno namestiti dodatni filter na osnovi aktivnega oglja.

Instalacija

Minimalna razdalja med podporn o povrsino posod na kuhalni povrsini in spodnjim delom nape za kuhinjske prostre ne sme biti manjsa od 50cm pri elektrichnih stedilnikih in 50cm pri plinskih ali mešanih stedilnikih.

Ce je v navodilih za instalacijo plinskega kuhalnika napisana večja razdalja, jo je treba tud upoštevati.

Elektricna povezava

Omrežna napetost mora ustrezati napetosti, navedeni na nalepki zlastnostmi, nameščeni v notranjosti nape. Če ima napa vtic, slednjega vstavite v vticnico, ki je skladna z veljavniemi predpisin se nahaja na takem mestu, ki bo dostopno tudi po vgradnji naprave. Če napa nima vtica (neposredna povezava na omrežje) ali se vtic nahaja na takem mestu, ki po vgradnji naprave ne bi bilo dostopno, namestite dvopolno stikalo, skladno s predpisin, ki zagotavlja popoln izklop iz omrežva v pogojih prenapetostnegra razreda III, skladno s predpisi o instalaciji.

Pozor! pred ponovnim priklopom tokokroga nape na omrežno napajanbe in kontrolo pravilnega delovanja, vselej preverite, ali je omrežni kabel pravilno namescen.

Pozor! Zamenjavo napajalnega kabla mora izvesti pooblascena servisna sluzba, takdo se prepreci vsakrsno tveganje.

Montaža

Pred pricetkom namestitve:

• Preverite, ali dimenzije kupljenega izdelka ustrezajo izbranemu prostoru namestitve.
• Odstranite filter/e z aktivnim ogljem, Če je/so priložen/i (gleje tudustrezni odstavek). Namestite ga/jih le, ČeŽelite uporabiti napo v odzračevalni razlicici.
• Prepričajte se, da v notranjosti nape (zaradi prevoznih razlogov) ni morebitnega prilozhenega materiala (na primer, ovojnice z vijaki, garancije itd.); Če je, ga odstranite in shranite.
• Ce je mogoče, razstavite in odstranite omarice, ki se nahajajo pod in okrog območja namestitve nape, takao da imate boljiši dostop do stropa/stene, kamor bo napa namescena. V nasprotnem primuru pa kolikor je mogoče zašcitite omarice in vse dele, kjer bo potekala namesitcev. Iberite ravno povrsino in jo prekrijte zašcitvo, kamor boste nato položili napo in prilozene delie.
  Preverite tudi, da je v blizini območja namestitte nape (v predelu, ki je dostopen tudi z montirano napo) na razpolago elektrčna vtčnica in da je mogoča povezava s systemom za zunanji odvod dimov (samo pri odzračevalni razlìčici).
• Izvedite vsa potrebna zidarska dela (npr.: namestitev elektriche vtichnice in/ali odprtine za prehod odvodne cevi).

V primeru prisotnosti stransikh plose in/ali sten in/ali zidnih omaric, preverite, da je dovolj prostora za namestitev nape in, da je vedno mozen enostaven dostop do upravljalne plosee.

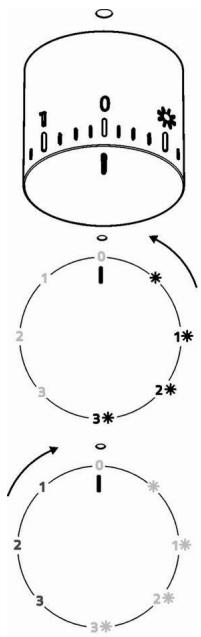

Delovanje

V primuru posebno visoke koncentracije dimov v kuhinji
uporabite najvisjo hitrost. Priporošamo vam, da prezračevanje
vklujcite 5 minut pred pričetkom kuhanja in ga pustite delovati
se prblžno 15 minut po končanem kuhanju.
Vedno odpreti zbiralnik pare (A).
Sl. 10

	Luč ON
1	Hitrost 1 Luč ON
2	Hitrost 2 Luč ON
3	Hitrost 3 Luč ON
0	OFF
1	Hitrost 1 Luč OFF
2	Hitrost 2 Luč OFF
3	Hitrost 3 Luč OFF

Vzdhrzevanje

Pozor! Pred vsakrsnim cischenjem ali vzdrrzevanjem izklučite elektricno napajanje nape, tak da vtic izvlećete iz vticnice ali izklopite glavno stikalo.

Ciscenje

Napa zaheva pogosto ciscenje, takozunaj kot znotraj.

Za cischenje uporabljate krpo, navlazeno s tekočimi nevtralnimi detergenti.

Izogibajte se uporabi izdelkov, ki vsebujejo abrazivne snovi.

NE UPOBLJAJTE ALKOHOLA!

Pozor: Neupoštevanje pravil za Čišćenje naprave in zamenjavo filtrov predstavlja tveganje požarov. Zato vam svetujemo, da sledite priporočem im navodilom.

Zavračamo vsakrsno odgovornost za morebitno skodo na motorju in požare, ki bi bili posledica neprimernega vzdřevanja ali neupoštevanja zgornjih opozoril.

Plošće

SI. 8

Demontaža:

plošćo odločno povlacite navzven in jo sprostite na vseh pritrdilnih mestih.

Ciscenje:

plošćo Čistite enako pogosto kot masćobni filter; za cisćenje uporabite krpo, navlaženo z neutralnim tekčim detergentom.

Izogibajte se uporabi sredstev, ki vsebujejo abrazivnedelce. NE UPORABLJAJTE ALKOHOLA.

Montaža:

Ploščo pritrdite, takdo da se zaskovi na zatice, ki so v t a namen izdelani na povrsini nape.

Pozor! Vedno preverite, ali je plošča dobro pritrijena na svojem mestu.

Mašćobni filter

SI. 1-7

Zaustavlja mascobne delce, ki nastajjo pri kuhanju.

Ocistiti ga je treba enkat mese no z ne agresivnimi cistilnimi sredsti, roco nai v pomivalnem stroju pri nizki temperaturi in katkim ciklom pranja.

S pranjem v pomivalnem stroju se mascobni filter lahko razbarva, toda njegove filtrime značilnosti ostanejo nespremenjene.

Za demontazo mascobnega filtra povlecite odklopno rocico na vzmet.

Ogleni filter (samo za obtočno razlicico)

Slika 6

Zadrzije neprijjetne vonjave, ki nastajajo pri kuhanju.

Ogleni filter je potrebno zamenjati po dalji si uporabi, glede na tip kuhe ter redno cischenje mascobnega filtra. Vsekaptor je potrebno zamenjati vlozek majmanj vsake stiri mesec.

Filter ni niti pralen niti obnovljiv.

Krožni ogleni filter

Na vsako stran namestite po en ogleni filter, takao prekrijeta obe zašcitni rešetki rotorja motorja, nato pa ročaj obrnite v smeri urinega kazalca.

Za demontazo obrnite rocaj v nasprotni smeri urinega kazalca.

Zamenjava zarnic

SI.9

Izkjucite elektricno napajane naprave.

Pozor! Preden se Žarnic dotaknete, se prepričajte, ali so hladne.

Zamenjajte pregorelo zharnico s takto enake vrste, katere tip je naveneden na nalepki ali v blizini same zarnice na napi.

1. Izvlecite zašćito, pri Čemer si pomagajte z majhnim plošćatim izvjáčem ali podobnim orodjem.
2. Zamenjate pregorelo zarnico.

Uporabite le halogenske Žarnice 12V -20W max - G4, pričemer pazite, da se jih ne dotaknete z rokami.

1. Ponovno zaprite zaščite (zaskočna pritrditev).

Če luč ne bi delovala, preverite pravilno vstavitev Žarnic v njihovo ležišće, preden se po pomoč obrnete na servisno službo.

• Model cu Iampi cu LEDNapa ima system osvetlitve, ki temelji na LED tehnologiji.

LED lučke zagotavljao optimalno osvetlitev in do 10-krat daljišoŽivlenjsko dobo vprimerjavsklasičnimi Žarnicami ter 90% prihranek elektrickne energije.

Za zamenjavo zharnic se obnite na poprodajno sluzbo.

Strogo se pridrzavaje uputstava koje donosi ovaj prisucnik. Otklanjamo bilo kakvu odgovornost za eventualne nezgode, smetnje ili pozar na aparatu koji proizlaze iz nepostivanja uputstava koje donosi ovaj prisucnik. Kuhinjska napa ima funkcjju usisavanja dima i pare za vrijeme kuhanja te je namijenjena samo kuçanskoj uporabi.

Vanjski izgled kuhinjske nape se moze ponesto razlikovati od onog sto smo opisali i ilustrirali u crtezima ovog prisucnika, ali u svakom slucaju uputstva za uporabu, oderzavanje iste i instalacija ostaju nepromijenjena.

! Vazno je sačuvati ovaj prirucnik da biste ga mogli konzultirati u svakom trenutku. U slučaja da prodate ovaj proizvod,Poklonite ili da se preselite uvjerite se da on bude uvijek zajedno sa proizvodom.
! Pažljivo pročitajte uputstva: u njima se nalaze važne informaciè o instalaciji, uporabi i sigurnosti.
! Ne izvršavajte nikakve mehaničke ili elektricne varijacije (izmjene) na proizvodu ili na cijevima za izbacivanje.
! Prijne nego sto počnete instalacijom aparata, uvjerite se da nijedna komponenta;nije oštećena. U suprotnom slučaju,kontaktirajte trgovc i ne nastavlajte instalacijom.

Napomena: Pojedinosti koje su označene znakom (*") su optionalni pribor koji se daje samo s odreženim modelima ilii pojedinosti koje se ne prilazu jer ih trebate kupiti.

Upozorenja
