BOX IN PLUS - Exaustor ELICA - Manual de utilização gratuito

Tipo de produto	Exaustor de cozinha
Marca	ELICA
Modelo	BOX IN PLUS
Uso	Doméstico
Versão de instalação	Evacuação externa ou reciclagem com filtro de carvão
Distância mínima de instalação (fogão elétrico)	50 cm
Distância mínima de instalação (fogão a gás ou misto)	50 cm (mais se especificado pelo fabricante do fogão)
Número de velocidades	3 velocidades
Iluminação	Halógeno 12V-20W máx G4 ou LED conforme modelo
Filtro de gordura	Metálico, lavável na máquina de lavar louça
Frequência de limpeza do filtro de gordura	Uma vez por mês
Filtro de carvão (reciclagem)	Circular, a substituir a cada 4 meses no máximo
Tipo de lâmpada	Halógeno 12V-20W máx G4 (ou LED)
Alimentação elétrica	Ver placa de identificação (deve corresponder à tensão da rede)
Material	Metal e vidro (conforme modelo)
Limpeza externa	Pano úmido com detergente neutro, evitar abrasivos e álcool
Segurança	Desligar antes da manutenção, não usar sem grade, evitar chamas livres
Acessórios opcionais	Filtro de carvão, tubo de evacuação
Reparabilidade	Serviço técnico autorizado para cabo de alimentação e LED
Dimensões	Não especificadas no manual

Perguntas frequentes - BOX IN PLUS ELICA

Qual é a distância mínima entre o exaustor e o fogão?

A distância mínima é de 50 cm para fogões elétricos, a gás ou mistos. Se as instruções do fogão especificarem uma distância maior, esta deve ser respeitada.

Posso usar o exaustor em versão reciclagem sem filtro de carvão?

Não, para a versão reciclagem, um filtro de carvão ativo é obrigatório para desodorizar o ar antes de ser recirculado na divisão.

Como limpar o filtro de gordura?

O filtro de gordura metálico é limpo uma vez por mês, à mão ou na máquina de lavar louça a baixa temperatura e ciclo rápido. Use um detergente não agressivo.

Com que frequência devo substituir o filtro de carvão?

O filtro de carvão deve ser substituído após 4 meses de uso no máximo, pois não pode ser limpo nem regenerado.

O que fazer se a iluminação não funcionar?

Verifique primeiro se as lâmpadas estão bem encaixadas. Se o problema persistir, substitua a lâmpada defeituosa por uma lâmpada halógena 12V-20W máx G4. Para modelos LED, contacte o serviço técnico.

Posso usar o exaustor sem o painel ou a grade?

Não, o exaustor nunca deve ser usado sem que a grade ou o painel esteja montado corretamente, pois isso apresenta risco.

Quais produtos de limpeza devo evitar?

Evite produtos abrasivos e álcool. Use um pano úmido com detergente líquido neutro para limpar o exterior e o painel.

Como desmontar o painel do exaustor?

Puxe firmemente o painel para fora para libertá-lo dos pontos de fixação. Para remontar, encaixe-o nas ranhuras previstas.

Posso instalar um duto de evacuação de diâmetro menor que o flange?

Não, o uso de um diâmetro menor reduz o desempenho de aspiração e aumenta o ruído. O diâmetro deve ser igual ao da flange de ligação.

O exaustor é adequado para pessoas com capacidades reduzidas?

O aparelho não se destina a ser usado por crianças ou pessoas com capacidades reduzidas sem supervisão. As crianças devem ser vigiadas para evitar que brinquem com o aparelho.

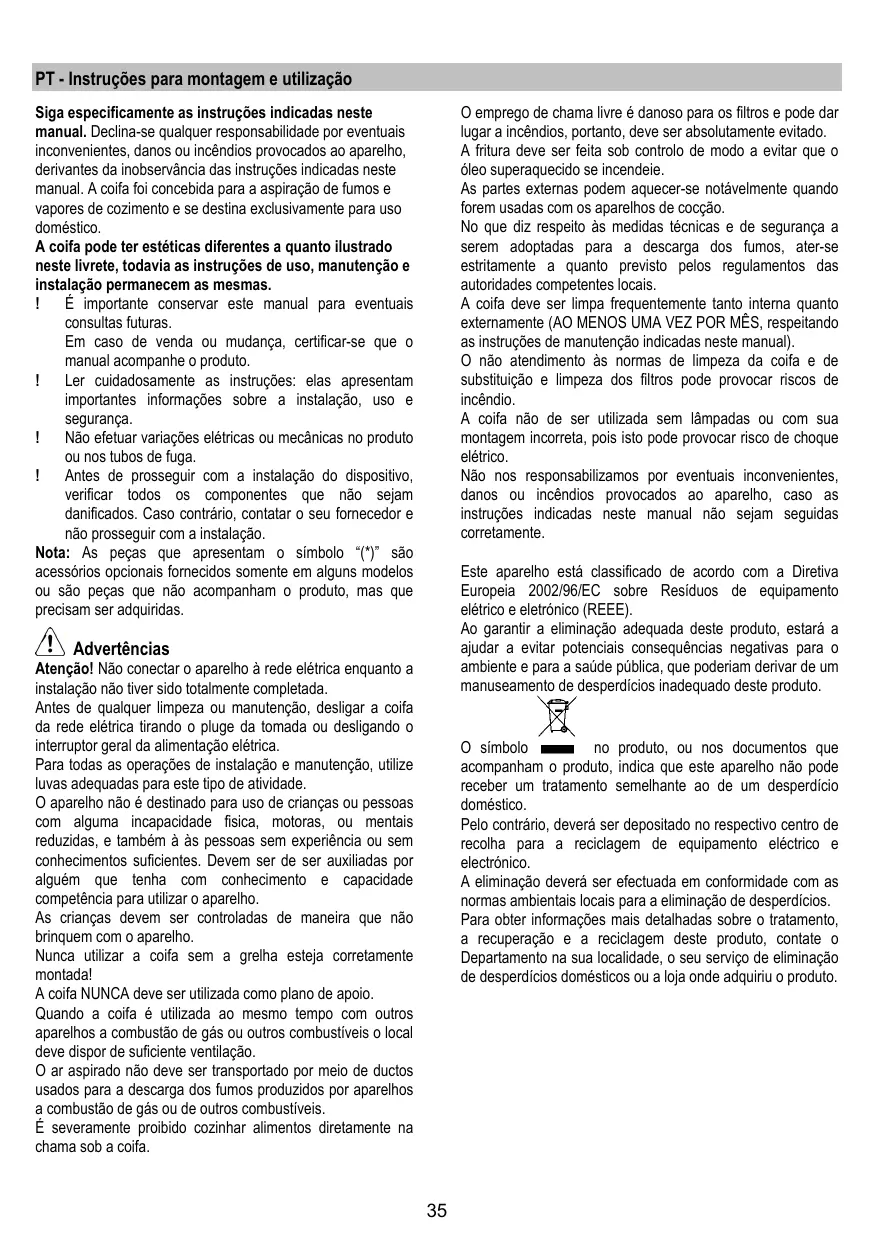

MANUAL DE UTILIZADOR BOX IN PLUS ELICA

Instruções para montagem e utilização

EL OAHHIEZ SYNAPMOIOTHEKAI XPHE

Siga especificamente as instruções indicadas neste manual. Declina-se qualquer responsabilidade por eventuais inconvenientes, danos ou incêndios provocados ao aparelho, derivantes da inobservância das instruções indicadas neste manual. A coifa foi concebida para aspiração de fumos e vapores de cozimento e se destina exclusivamente para uso doméstico.

A coifa pode ter estética diferente da ilustrada neste livreto, todavia as instruções de uso, manutenção e instalação permanecem as mesmas.

! É importante conservar este manual para eventuais consultas futuras. Em caso de venda ou mudança, certificar-se que o manual acompanhe o produto. ! Ler cuidadosamente as instruções: elas contêm importantes informações sobre a instalação, uso e segurança. ! Não efetuar variações elétricas ou mecânicas no produto ou nos tubos de fuga. ! Antes de prosseguir com a instalação do dispositivo, verificar todos os componentes para que não sejam danificados. Caso contrário, contatar o seu fornecedor e não prosseguir com a instalação.

Nota: As peças que apresentam o símbolo “(*)” são acessórios opcionais fornecidos somente em alguns modelos ou são peças que não acompanham o produto, mas que precisam ser adquiridas.

Advertências

Atenção! Não conectar o aparelho à rede elétrica quando a instalação não tiver sido totalmente completada.

Antes de qualquer limpeza ou manutenção, desligar a coifa da rede elétrica tirando o plugue da tomada ou desligando o interruptor geral da alimentação elétrica.

Para todas as operações de instalação e manutenção, utilize luvas adequadas para este tipo de atividade.

O aparelho não é destinado para uso de crianças ou pessoas com alguma incapacidade física, motora, ou mental reduzida, e também às pessoas sem experiência ou sem conhecimentos suficientes. Devem ser auxiliadas por alguém que tenha conhecimento e capacidade competente para utilizar o aparelho.

As crianças devem ser controladas de maneira que não brinquem com o aparelho.

Nunca utilize a coifa sem que a grelha esteja corretamente montada!

A coifa NUNCA deve ser utilizada como plano de apoio.

Quando a coifa é utilizada ao mesmo tempo com outros aparelhos a combustão de gás ou outros combustíveis, o local deve dispor de suficiente ventilação.

O ar aspirado não deve ser transportado por meio de dutos usados para a descarga dos fumos produzidos por aparelhos a combustão de gás ou de outros combustíveis.

É severamente proibido cozinhar alimentos diretamente na chama sob a coifa.

O trabalho de chama livre é danoso para os filtros e pode dar lugar a incêndios, portanto, deve ser absolutamente evitado.

A fritura deve ser feita sob controle, de modo a evitar que o óleo superaquecido se incendeie.

As partes externas podem aquecer-se notavelmente quando forem usadas com os aparelhos de cocção.

No que diz respeito às medidas técnicas e de segurança a serem adotadas para a descarga dos fumos, atenda-se estritamente ao que previsto nos regulamentos das autoridades competentes locais.

A coifa deve ser limpa frequentemente, tanto interna quanto externamente (AO MENOS UMA VEZ POR MÊS, respeitando as instruções de manutenção indicadas neste manual).

O não atendimento às normas de limpeza da coifa e de substituição e limpeza dos filtros pode provocar riscos de incêndio.

A coifa não deve ser utilizada sem lâmpadas ou com sua montagem incorreta, pois isto pode provocar risco de choque elétrico.

Não nos responsabilizamos por eventuais inconvenientes, danos ou incêndios provocados ao aparelho, caso as instruções indicadas neste manual não sejam seguidas corretamente.

Este aparelho está classificado de acordo com a Diretiva Europeia 2002/96/EC sobre Resíduos de Equipamento Elétrico e Eletrônico (REEE).

Ao garantir a eliminação adequada deste produto, estará a ajudar a evitar potenciais consequências negativas para o ambiente e para a saúde pública, que poderiam derivar de um manuseamento inadequado de resíduos deste produto.

O símbolo no produto, ou nos documentos que acompanham o produto, indica que este aparelho não pode receber um tratamento semelhante ao de um desperdício doméstico.

Pelo contrário, deverá ser depositado no respectivo centro de recolha para a reciclagem de equipamento elétrico e eletrônico.

A eliminação deverá ser efectuada em conformidade com as normas ambientais locais para a eliminação de resíduos.

Para obter informações mais detalhadas sobre o tratamento, a recuperação e a reciclagem deste produto, contate o departamento na sua localidade, o seu serviço de eliminação de resíduos domésticos ou a loja onde adquiriu o produto.

Uso

A coifa é fabricada para ser realizada na versão aspirante, com exaustão externa do ar, ou filtrante, com recirculação interna.

Versão aspirante

Os vapores são evacuados para o exterior por meio de um tubo de descarga fixado à flange de conexão que se encontra sobre o exaustor.

O diâmetro do tubo de descarga deve ser equivalente ao diâmetro do anel de conexão.

Na parte horizontal, o tubo deve ter uma leve inclinação para cima (cerca de 10°) de modo a poder transportar o ar para fora mais facilmente.

Se o exaustor for dotado de filtros de carvão ativo, estes deverão ser retirados.

Conectar a coifa aos tubos e orifícios de descarga de parede com diâmetro equivalente à saída de ar (flange de união).

O uso de tubos ou orifícios de descarga de parede com diâmetro inferior pode provocar a diminuição do desempenho de aspiração e um drástico aumento do ruído.

Não nos responsabilizamos a este respeito.

! Utilizar um tubo condutor com o comprimento não inferior ao indicado. ! Utilizar um tubo condutor com o menor número possível de curvas (ângulo máximo da curva: 90°). ! Evitar alterações drásticas da classe do tubo (diâmetro). Usar um tubo condutor com o interior mais liso possível. ! O material do tubo condutor deve ser aprovado e estar em conformidade com a lei.

Versão filtrante

Deve ser utilizado um filtro de carvão ativo, disponível junto ao seu revendedor. O ar aspirado será desengordurado e desodorizado antes de ser reintroduzido no ambiente através da grelha superior.

Instalação

A distância mínima entre a superfície de suporte dos recipientes sobre o fogão e a parte mais baixa da coifa não deve ser inferior a 50 cm no caso de fogões elétricos e 50 cm no caso de fogões a gás ou combinados.

Se as instruções de instalação do fogão a gás especificarem uma distância maior, deve-se levar em conta esta indicação.

Conexão elétrica

A voltagem da rede elétrica deve corresponder à voltagem indicada na etiqueta das características situada no interior da coifa. Se dotada de ficha, conectar a coifa a uma tomada em conformidade com as normas vigentes, posta em zona acessível, mesmo depois da instalação. Se não dotada de ficha (conexão direta à rede) ou a tomada não se encontrar em zona acessível, mesmo depois da instalação, aplicar um interruptor bipolar em conformidade com a norma que assegure a desconexão completa da rede nas condições da categoria de sobretensão III, conforme as regras de instalação.

Atenção! Antes de conectar novamente o circuito da coifa com a alimentação elétrica, verificar seu funcionamento, atentar sempre para que o cabo de rede esteja montado corretamente.

Atenção! A substituição do cabo de alimentação deve ser efetuada pelo serviço de assistência técnica autorizado, de modo a prevenir qualquer risco.

Montagem

Antes de iniciar a instalação:

• Verificar que o produto adquirido tenha dimensões adequadas para a área escolhida de instalação.
• Tirar o(s) filtro(s) de carvão ativado (*) se fornecidos (ver o parágrafo relativo). Este(s) deve(m) ser remontado(s) somente caso se deseje utilizar a coifa na versão filtrante.
• Verificar que dentro da coifa não haja (por exemplo, de transporte) materiais extras (por exemplo, envelopes com parafusos, garantias, etc.), eventualmente tirar e conservar.
• Se possível, desconectar e deslocar a instalação solta ou fazer correr o vidro abrindo-o de modo a acessar mais facilmente a parede na parte traseira. Caso contrário, colocar uma cobertura espessa e protetiva sobre a bancada e o plano de cozimento para protegê-lo contra danos ou arranhões. Selecionar uma superfície plana para montar a unidade. Cobrir tal superfície com uma cobertura de proteção e colocar em seu interior todas as partes da coifa e as ferramentas.
• Além disso, verificar que nas proximidades da área de instalação da coifa (em área acessível mesmo com a coifa montada) uma tomada elétrica se encontre à disposição e seja possível conectar-se a um dispositivo de descarga de fumos para o exterior (sobre ventilação aspirante).
• Executar todos os trabalhos de alvenaria necessários (por exemplo, instalação de uma tomada elétrica e/ou tubo para a passagem do tubo de descarga).

No caso de presença de painéis e/ou paredes e/ou painéis laterais, verificar que haja espaço suficiente para instalar a coifa e que o acesso ao painel de comandos será fácil.

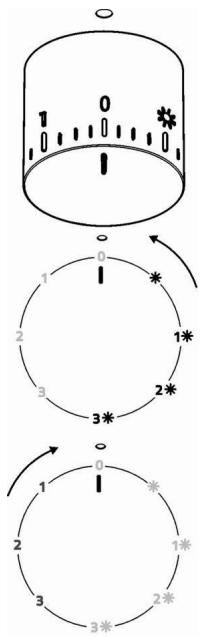

Funcionamento

Use a potência de aspiração no caso de uma maior concentração de vapor de cozimento. Aconselhamos ligar a aspiração 5 minutos antes de iniciar a cozinhar e desligá-la aproximadamente 15 minutos após o término do cozimento. Sempre abrir completamente o coletor de vapor (A). Fig.10

	Luz ON
1	Velocidade 1 Luz ON
2	Velocidade 2 Luz ON
3	Velocidade 3 Luz ON
0	OFF
1	Velocidade 1 Luz OFF
2	Velocidade 2 Luz OFF
3	Velocidade 3 Luz OFF

Manutenção

Atenção! Antes de qualquer operação de limpeza ou manutenção, desconectar a coifa da rede elétrica, tirando o plugue da tomada ou desligando o interruptor geral da alimentação elétrica.

Limpeza

O exaustor deve ser limpo frequentemente, interna e externamente (pelo menos com a mesma frequência com a qual se efetua a manutenção dos filtros antigorduras).

Atenção: O não cumprimento das instruções fornecidas para a limpeza do aparelho e para a limpeza ou substituição dos filtros pode provocar riscos de incêndio.

O fabricante não se responsabiliza por danos causados ao motor ou decorrentes de incêndio, provocados por uma manutenção inadequada ou pelo não cumprimento das indicações de segurança citadas neste manual.

Painel

Fig. 8

Desmontagem:

Puxar firmemente o painel e desenganchá-lo de todos os pontos de engate.

Limpeza:

O painel deve ser limpo com a mesma frequência do filtro de gorduras, usar um pano umedecido com detergentes líquidos neutros.

Atenção! Verificar sempre que o painel esteja bem fixado em seu lugar.

Filtro antigordura

Fig. 1-7

Capta as partículas de gordura derivantes do cozimento.

O filtro de gordura deve ser limpo uma vez por mês com detergentes não agressivos. O filtro pode ser lavado manualmente ou em máquina de lavar louça a baixas temperaturas e com ciclo breve.

O filtro metálico para a gordura pode perder cor com as lavagens na máquina de lavar louça, mas suas características de filtração não se alteram.

Para desmontar o filtro antigordura, puxe o puxador de libertação com mola.

Filtro de carvão ativo (só para a versão filtrante)

Fig. 6

Retém os odores desagradáveis produzidos durante a preparação de alimentos.

A saturação do filtro de carvão ativado se verifica após um uso mais ou menos prolongado em função do tipo de cozinha e da regularidade da limpeza do filtro de gorduras. Em todo caso, é necessário substituir o cartucho no máximo a cada 4 meses.

Não pode ser lavado ou regenerado.

Filtro a carvão circular

Aplique um por cada lado a cobertura de ambas as grelhas de proteção do impulsor do motor (antes disso, vire a pega em sentido horário).

Para a desmontagem, vire em sentido anti-horário.

Substituição das lâmpadas

Fig. 9

Desligar o aparelho da rede elétrica;

Atenção! Antes de tocar nas lâmpadas, certificar-se de que estejam frias.

Substituir a lâmpada queimada por outra do mesmo tipo, conforme especificado na etiqueta de características ou perto da própria lâmpada no exaustor.

1. Extraia a proteção usando uma pequena chave de parafuso ou ferramenta semelhante como alavanca.
2. Substitua a lâmpada queimada.

Utilize exclusivamente lâmpadas de halogênio de 12V - 20W máx - G4, tendo cuidado para não as tocar com as mãos.

1. Feche a cobertura (fixação por encaixe).

Se a iluminação não funcionar, verifique se as lâmpadas foram instaladas corretamente no seu devido lugar antes de chamar a assistência técnica.

- Modelo com lâmpadas LED

A coifa é dotada de um sistema de iluminação baseado na Tecnologia LED.

Os LEDs garantem uma iluminação melhor e uma duração de até 10 vezes maior que as lâmpadas tradicionais e economizam 90% de energia elétrica.

Para a substituição, contate o serviço de assistência técnica.

É importante ler atentamente as instruções para o utilizar corretamente. Se tiver dúvidas ou necessitar de assistência, certifique-se de que está acompanhado por alguém que possa ajudar. As instruções de segurança contêm informações úteis para a instalação e utilização do produto, bem como para a sua segurança. Não faça alterações elétricas ou mecânicas no produto ou nos seus componentes. Antes de iniciar a instalação do equipamento, verifique se todas as peças foram fornecidas. Em caso de dúvida, entre em contato com o fabricante e não prossiga com a instalação.
