Tip produs	Hotă aspirantă
Marcă	ELICA
Model	BOX IN PLUS
Utilizare	Domestică
Versiune de instalare	Evacuare exterioară sau recirculare cu filtru de cărbune
Distanța minimă de instalare (plita electrică)	50 cm
Distanța minimă de instalare (plita pe gaz sau mixtă)	50 cm (mai mult dacă specifică producătorul plitei)
Număr de viteze	3 viteze
Iluminare	Halogen 12V-20W max G4 sau LED în funcție de model
Filtru de grăsime	Metalic, lavabil în mașina de spălat vase
Frecvența de curățare a filtrului de grăsime	O dată pe lună
Filtru de cărbune (recirculare)	Circular, de înlocuit la maximum 4 luni
Tip de lampă	Halogen 12V-20W max G4 (sau LED)
Alimentare electrică	Vezi plăcuța cu date (trebuie să corespundă tensiunii rețelei)
Material	Metal și sticlă (în funcție de model)
Curățare exterioară	Cârpă umedă cu detergent neutru, evitați abrazivi și alcool
Siguranță	Deconectați înainte de întreținere, nu utilizați fără grilă, evitați flăcări libere
Accesorii opționale	Filtru de cărbune, furtun de evacuare
Reparabilitate	Service tehnic autorizat pentru cablul de alimentare și LED
Dimensiuni	Nespecificate în manual

Întrebări frecvente - BOX IN PLUS ELICA

Care este distanța minimă între hotă și plită?

Distanța minimă este de 50 cm pentru plite electrice, pe gaz sau mixte. Dacă instrucțiunile plitei specifică o distanță mai mare, aceasta trebuie respectată.

Pot folosi hota în varianta de recirculare fără filtru de cărbune?

Nu, pentru varianta de recirculare, un filtru cu cărbune activ este obligatoriu pentru a dezodoriza aerul înainte de a fi recirculat în încăpere.

Cum curăț filtrul de grăsime?

Filtrul metalic de grăsime se curăță o dată pe lună, manual sau în mașina de spălat vase la temperatură scăzută și ciclu rapid. Folosiți un detergent neagresiv.

La ce interval trebuie să înlocuiesc filtrul de cărbune?

Filtrul de cărbune trebuie înlocuit după maximum 4 luni de utilizare, deoarece nu poate fi curățat sau regenerat.

Ce fac dacă iluminatul nu funcționează?

Verificați mai întâi dacă lămpile sunt bine fixate. Dacă problema persistă, înlocuiți lampa defectă cu o lampă halogen 12V-20W max G4. Pentru modelele LED, contactați service-ul tehnic.

Pot folosi hota fără panoul sau grila?

Nu, hota nu trebuie niciodată utilizată fără ca grila sau panoul să fie montat corect, deoarece prezintă un risc.

Ce produse de curățare ar trebui să evit?

Evitați produsele abrazive și alcoolul. Folosiți o cârpă umedă cu un detergent lichid neutru pentru a curăța exteriorul și panoul.

Cum demontesc panoul hotei?

Trageți ferm panoul spre exterior pentru a-l elibera de punctele de fixare. Pentru remontare, introduceți-l în fantele prevăzute.

Pot instala un conduct de evacuare cu diametru mai mic decât flanșa?

Nu, utilizarea unui diametru mai mic reduce performanța de aspirare și crește zgomotul. Diametrul trebuie să fie egal cu cel al flanșei de racord.

Este hota potrivită pentru persoane cu capacități reduse?

Aparatul nu este destinat utilizării de către copii sau persoane cu capacități reduse fără supraveghere. Copiii trebuie supravegheați pentru a se evita joaca cu aparatul.

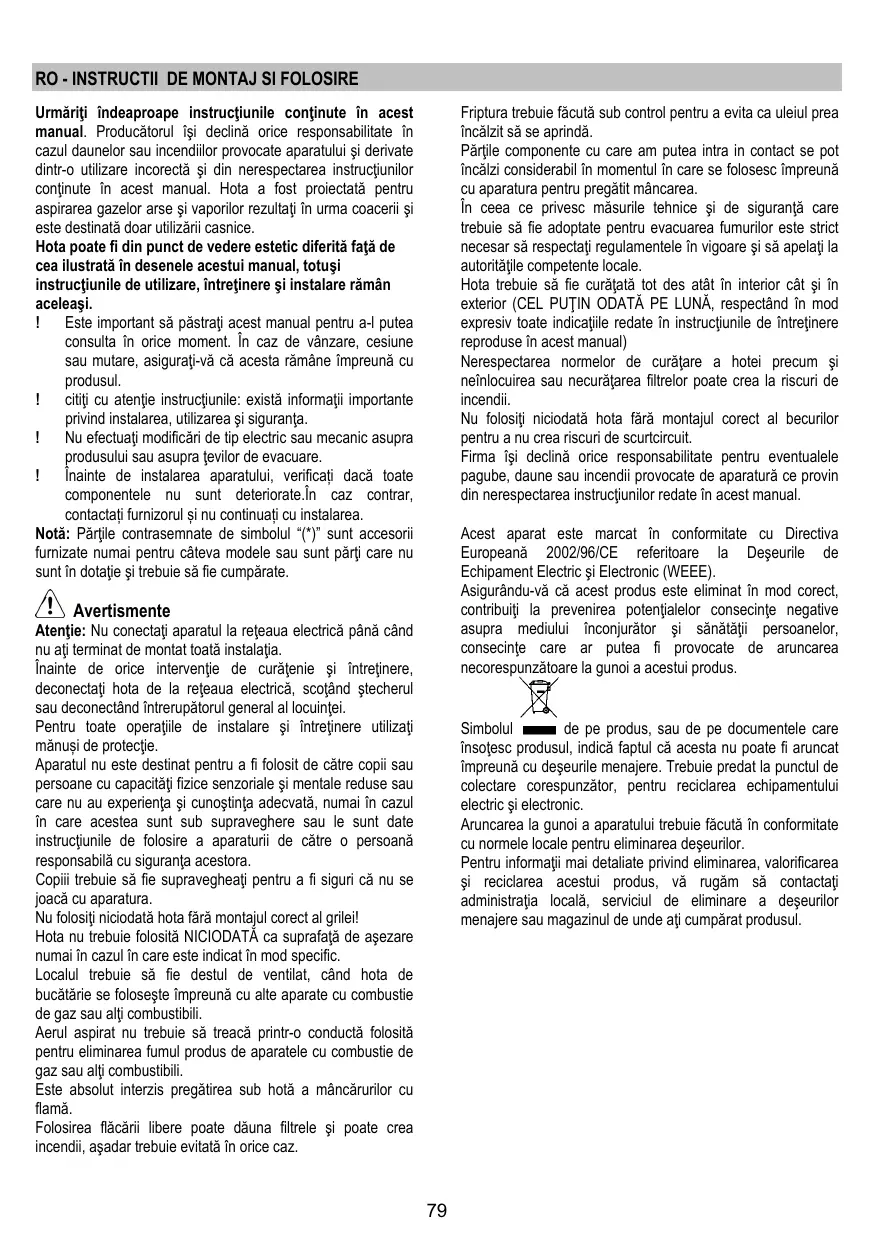

MANUAL DE UTILIZARE BOX IN PLUS ELICA

Urmați îndeaproape instrucțiunile conținute în acest manual. Producătorul își declină orice responsabilitate în cazul daunelor sau incendiilor provocate aparatului și derivate dintr-o utilizare incorectă și din nerespectarea instrucțiunilor conținute în acest manual. Hota a fost proiectată pentru aspirarea gazelor arse și vaporilor rezultați în urma coacerii și este destinată doar utilizării casnice.

Hota poate fi din punct de vedere estetic diferită față de cea ilustrată în desenele acestui manual, totuși instrucțiunile de utilizare, întreținere și instalare rămân aceleași.

! Este important să păstrați acest manual pentru a-l putea consulta în orice moment. În caz de vânzare, cesiune sau mutare, asigurați-vă că acesta rămâne împreună cu produsul. ! Citiți cu atenție instrucțiunile: există informații importante privind instalarea, utilizarea și siguranța. ! Nu efectuați modificări de tip electric sau mecanic asupra produsului sau asupra țevilor de evacuare. ! Înainte de instalarea aparatului, verificați dacă toate componentele nu sunt deteriorate. În caz contrar, contactați furnizorul și nu continuați cu instalarea.

Notă: Părțile contrasemnate de simbolul “(*)” sunt accesorii furnizate numai pentru câteva modele sau sunt părți care nu sunt în dotare și trebuie să fie cumpărate.

Avertisment

Atenție: Nu conectați aparatul la rețeaua electrică până când nu ați terminat de montat și instalat.

Înainte de orice intervenție de curățenie sau întreținere, deconectați hota de la rețeaua electrică, scotând ștecherul sau deconectând întrerupătorul general al locuinței.

Pentru toate operațiile de instalare și întreținere, utilizați mănuși de protecție.

Aparatul nu este destinat pentru a fi folosit de către copii sau persoane cu capacități fizice, senzoriale și mentale reduse, care nu au experiență și cunoștință adecvată, numai în cazul în care acestea sunt sub supraveghere sau le sunt date instrucțiunile de folosire a aparatului de către o persoană responsabilă cu siguranța acestora.

Copiii trebuie să fie supravegheați pentru a fi siguri că nu se joacă cu aparatul.

Nu folosiți niciodată hota fără montajul corect al grilei!

Hota nu trebuie folosită NICIODATĂ ca suprafață de așezare, numai în cazul în care este indicat în mod specific.

Localul trebuie să fie destul de ventilat, când hota de bucătărie se folosește împreună cu alte aparate cu combustie de gaz sau alți combustibili.

Aerul aspirat nu trebuie să treacă printr-o conductă folosită pentru eliminarea fumului produs de aparatele cu combustie de gaz sau alți combustibili.

Este absolut interzisă pregătirea sub hotă a mâncărurilor cu flacără.

Folosirea flăcărilor libere poate deteriora filtrele și poate crea incendii, așadar trebuie evitată în orice caz.

Prăjirea trebuie făcută sub control pentru a evita ca uleiul prea încălzit să se aprindă.

Părțile componente cu care am putea intra în contact se pot încălzi considerabil în momentul în care se folosesc împreună cu aparatura pentru pregătirea mâncării.

În ceea ce privesc măsurile tehnice și de siguranță care trebuie să fie adoptate pentru evacuarea fumilor, este strict necesar să respectați regulamentele în vigoare și să apelați la autoritățile competente locale.

Hota trebuie să fie curățată tot atât de des atât în interior, cât și în exterior (cel puțin o dată pe lună), respectând în mod expres toate indicațiile redate în instrucțiunile de întreținere reproduse în acest manual.

Nerespectarea normelor de curățare a hotei, precum și neînlocuirea sau necurățarea filtrelor poate crea riscuri de incendiu.

Nu folosi niciodată hota fără montajul corect al becurilor, pentru a nu crea riscuri de scurtcircuit.

Firma își declină orice responsabilitate pentru eventuale pagube, daune sau incendii provocate de aparatură ce provin din nerespectarea instrucțiunilor redate în acest manual.

Acest aparat este marcat în conformitate cu Directiva Europeană 2002/96/CE referitoare la Deșeurile de Echipament Electric și Electronic (WEEE).

Asigurându-vă că acest produs este eliminat în mod corect, contribuiți la prevenirea potențialelor consecințe negative asupra mediului înconjurător și sănătății persoanelor, consecințe care ar putea fi provocate de aruncarea necorespunzătoare la gunoi a acestui produs.

Simbolul de pe produs, sau de pe documentele care însoțesc produsul, indică faptul că acesta nu poate fi aruncat împreună cu deșeurile menajere. Trebuie predat la punctul de colectare corespunzător, pentru reciclarea echipamentului electric și electronic.

Aruncarea la gunoi a aparatului trebuie făcută în conformitate cu normele locale pentru eliminarea deșeurilor.

Pentru informații mai detaliate privind eliminarea, valorificarea și reciclarea acestui produs, vă rugăm să contactați administrația locală, serviciul de eliminare a deșeurilor menajere sau magazinul de unde ați cumpărat produsul.

Utilizarea

Hota a fost realizată pentru a fi utilizată în versiunea aspirantă cu evacuare externă sau în versiunea filtrantă cu recirculare internă.

Versiunea aspirantă

Vaporii sunt evacuați către exterior prin intermediul unui tub de evacuare fixat la flanșa de racord.

Diametrul tubului de evacuare trebuie să fie echivalent cu diametrul inelului de conexiune.

Atenție! Tubul de evacuare nu se furnizează din dotare; acesta trebuie achiziționat.

În partea exterioară, tubul trebuie să aibă o înclinare ușoară în sus (circa 10°) pentru a putea transporta mai ușor aerul către exterior.

Dacă hota este prevăzută cu filtre de carbon, acestea trebuie să fie scoase.

Racordați hota la cablurile și orificiile de evacuare prin perete cu diametrul egal cu ieșirea aerului (flanșa de racord).

Utilizarea tuburilor și orificiilor de evacuare la perete cu diametrul mai mic va determina o diminuare a performanțelor de aspirare și o creștere drastică a zgomotului.

Se declină însă orice responsabilitate în acest sens.

! Folosiți un tub de lungime minimă indispensabilă. ! Folosiți un tub cu un număr cât mai mic de curbe posibil (unghiul maxim al curbei: 90°). Evitați schimbările drastice de secțiune ale tubului. ! Folosiți un tub cu interiorul cât mai neted posibil. Materialul tubului trebuie să fie aprobat conform normei.

Versiunea filtrantă

Aerul aspirat va fi degresat și dezodorizat înainte de a fi reorientat în cameră. Pentru a utiliza hota în această versiune este necesar să instalați un sistem de filtrare suplimentar pe bază de carbon activ.

Instalarea

Distanța minimă între suprafața suportului recipientelor pe dispozitivul de gătit și partea de jos a hotei nu trebuie să fie mai mică de 50 cm în cazul mașinilor de gătit electrice, și de 50 cm în cazul mașinilor de gătit cu gaz sau mixte.

Dacă instrucțiunile dispozitivului de gătit cu gaz specifică o distanță mai mare, este necesar să țineți cont de aceasta.

Conexiunea electrică

Tensiunea din rețea trebuie să corespundă cu tensiunea la care se referă eticheta situată în interiorul hotei. Dacă este prevăzută cu ștecher, conectați hota la o priză conformă cu normele în vigoare, poziționată într-o zonă accesibilă după instalare. Dacă nu este prevăzută cu ștecher (conexiunea este directă la rețea) sau ștecherul nu este poziționat într-o zonă accesibilă după instalare, aplicați un întrerupător bipolar la normă care să asigure deconectarea completă de la rețea în condițiile categoriei de supratensiune III, conform regulilor de instalare.

Atenție! Înainte de a efectua conectarea circuitului hotei la alimentarea din rețea și de a verifica funcționarea corectă, controlați totdeauna dacă cablul a fost montat în mod corect.

Atenție! Înlocuirea cablului de alimentare trebuie să fie efectuată numai de către serviciul de asistență tehnică autorizat, în așa fel încât să poată preveni orice risc.

Montarea

Informații preliminare pentru instalare:

• Verificați ca produsul cumpărat să fie de dimensiune și volum adecvat zonei de instalare alese.
• Scoateți filtrul/filtrele de cărbune activ dacă sunt furnizate (a se vedea paragraful relativ). Acesta/aceste vor fi instalate numai dacă se utilizează hota în versiunea filtrantă.
• Verificați ca în interiorul hotei să nu fie (pentru motive de transport) materiale de echipament (de exemplu: pungi cu șuruburi, garanția etc.), eventual să le scoateți și să le păstrați.
• Dacă este posibil, dezasamblați și mutați mobila în jurul ariei de instalare a hotei, în modul de a avea o cât mai bună accesibilitate la peretele unde va fi instalată hota. Dacă nu se poate, protejați pe cât posibil mobila și toate părțile care interesează instalarea. Alegeți o suprafață plană și acoperiți-o cu o protecție unde apoi veți pune hota și echipamentul special.
• Verificați ca în apropierea zonei de instalare a hotei (în zona accesibilă chiar cu hota montată) să fie o priză electrică și, dacă este posibil, să fie conectată la un dispozitiv de evacuare a fumului spre exterior (numai pentru versiunea aspirantă). Executați toate lucrările necesare de zidărie (de exemplu instalarea unei prize electrice și/sau orificiul pentru trecerea tubului de evacuare).

În caz de prezență de panouri și/sau corpuri suspendate laterale, verificați să existe spațiu suficient pentru a instala hota și să fie întotdeauna posibil accesul ușor la panoul de comenzi.

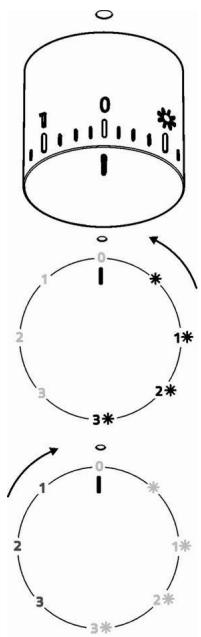

Funcționarea

Se recomandă o viteză crescută, în special în cazul unei concentrații mari de vapori în bucătărie. Vă sfătuim să lăsați hota să aspire 5 minute înainte de a demara procesul de coacere și să o lăsați în funcțiune, la închiderea procesului de coacere, pentru încă 15 minute (aproximativ).

Deschideți întotdeauna complet captatorul de vapori (A).

Fig. 10

	Lumina ON
1	Viteza 1 Lumina ON
2	Viteza 2 Lumina ON
3	Viteza 3 Lumina ON
0	OFF
1	Viteza 1 Lumina OFF
2	Viteza 2 Lumina OFF
3	Viteza 3 Lumina OFF

Întreținerea

Atenție! Înainte de orice intervenție de curățenie și întreținere, deconectați hota de la rețeaua electrică, scoțând ștecherul sau deconectând întrerupătorul general al locuinței.

Curățarea

Hota trebuie curățată frecvent (cel puțin cu aceeași frecvență cu care se curăță filtrele anti-grăsime), fie în interior, cât și în exterior. Pentru curățare folosiți un material îmbibat cu detergenți lichizi neutri. Evitați folosirea produselor pe bază de abrazivi. NU FOLOSIȚI ALCOOL!

Atenție: Nerespectarea normelor de curățare a hotei și de înlocuire a filtrelor conduce la potențiale riscuri de incendii. Vă sfătuim să respectați întocmai instrucțiunile prezente în acest manual.

Producătorul își declină orice responsabilitate în cazul daunelor la motor sau incendiilor provocate aparatului și derivate dintr-o utilizare sau întreținere incorectă, precum și din nerespectarea instrucțiunilor conținute în acest manual.

Panou

Fig. 8

Demontare:

trageți cu fermitate panoul spre exterior și eliberați-l din toate punctele de fixare.

Curățare:

panoul trebuie să fie curățat cu aceeași frecvență ca și filtrul de grăsime; utilizați o cârpă umezită cu detergent lichid neutru.

Evitați utilizarea produselor abrazive. NU UTILIZAȚI ALCOOL!

Montare:

Panoul se va fixa prin interblocaj în acele plasate special pe suprafața hotei.

Atenție! Verificați întotdeauna ca panoul să fie bine fixat în poziție.

Filtru anti-grăsimi

Fig. 1-7

Captează particulele de grăsime care apar în timpul pregătirii alimentelor.

Trebuie curățat o dată pe lună cu detergenți neabrazivi, manual sau utilizând mașina de spălat vase, la temperaturi scăzute și folosind un program scurt.

Filtrul metalic anti-grăsimi, spălat cu mașina de spălat vase, se poate decolora, dar nu-și va pierde caracteristicile de filtrare.

Pentru demontarea filtrului, trageți mânerul de prindere cu resort.

Filtru de cărbune (numai pentru versiunea filtrantă)

Fig. 6

Reține mirosurile neplăcute, derivate în urma procesului de coacere.

Saturația filtrului de cărbune depinde de folosirea mai mult sau mai puțin prelungită a tipului de mașină de gătit, precum și de curățarea regulată a filtrului pentru grăsime. În orice caz, cartușul filtrului trebuie înlocuit cel mult la fiecare patru luni.

NU-l spălați sau reutilizați

Filtru de cărbune circular

Aplicați unul pe margine pentru acoperirea ambelor grilaje de protecție a rotorului motorului, apoi rotiți în sens orar.

Pentru demontare, rotiți în sens antiorar.

Înlocuirea becurilor

Fig. 9

Deconectați hota de la rețeaua electrică.

Atenție! Înainte de a atinge becurile, asigurați-vă că acestea s-au răcit.

Înlocuiți becul vechi cu unul de același tip, după cum se specifică în eticheta cu caracteristici, aflată în apropierea lămpii pe hotă.

1. Scoateți protecția folosindu-vă de o șurubelniță sau de o piesă identică.
2. Înlocuiți becurile.

Folosiți doar becuri halogene de 12V - 20W max - G4, având grijă să nu le atingeți cu mâna.

1. Închideți protecția (fixare prin declanșare).

Dacă plafoniera nu se aprinde, controlați dacă ați introdus bine becurile înainte de a chema Asistența tehnică.

• Model cu lămpi cu LED: Hota este dotată cu un sistem de iluminare bazat pe tehnologia LED.

LED-urile garantează o iluminare optimă, o durată de viață de până la 10 ori mai mare față de becurile tradiționale și permit economisirea a 90% din energia electrică.

Pentru înlocuire, adresați-vă serviciului de asistență tehnică.

Producătorul nu își asumă responsabilitatea pentru defecțiuni sau incendii care pot apărea în timpul utilizării aparatului ca urmare a nerespectării instrucțiunilor din acest manual. Hotă este destinată extragerii aburilor și mirosurilor în timpul gătitului și este destinată exclusiv uzului casnic.

Hotă poate avea un aspect diferit de cel al hotei prezentate în imaginile din acest manual, dar instrucțiunile de utilizare, întreținere și instalare rămân aceleași.

Este foarte important să păstrați aceste instrucțiuni pentru a putea consulta în orice moment. Dacă aparatul este vândut, cedat sau transferat, asigurați-vă că instrucțiunile rămân cu el. Citiți cu atenție instrucțiunile. Acestea conțin informații importante privind instalarea, utilizarea și siguranța. Este interzis să efectuați modificări ale părții electrice sau mecanice a aparatului. Înainte de a începe instalarea, verificați integritatea și completitudinea tuturor componentelor. Dacă observați orice deteriorare, contactați furnizorul și nu începeți în niciun caz montajul.

Atenție: accesoriile marcate cu simbolul (^*) sunt furnizate la cerere doar pentru anumite modele, în cazul în care este necesară achiziționarea de piese care nu au fost furnizate.

Atenție!

Atenție! Nu conectați aparatul la rețeaua electrică până când instalarea nu este complet finalizată.

Înainte de a efectua operațiuni de curățare sau întreținere, deconectați hota de la rețea, scoțând ștecherul sau oprind întrerupătorul general al rețelei electrice.

Pentru toate operațiunile de instalare și întreținere, folosiți mănuși de protecție.

Copiii sau adulții nu trebuie să folosească hota dacă, din cauza stării lor fizice sau psihice, nu sunt în stare să o facă, sau dacă nu au cunoștințele și experiența necesare pentru a utiliza aparatul corect și în siguranță.
