MANWAL TAL-UTENT ZRUN060LSS0 LG

Istruzzjonijiet għall-Prodott Komuni. 3

Istruzzjonijiet għall-Prodott tal-Kanal. 3

Istruzzjonijiet għall-Prodott Multi V 3

Istruzzjonijiet għall-Prodott Hydrokit 4

ISTRUZZJONIJIET TA' ATTENZJONI 4

Istruzzjonijiet għall-Prodott Komuni. 4

Istruzzjonijiet għall-Prodott tal-Kanal. 4

Istruzzjonijiet għall-Prodott Multi V 4

Istruzzjonijiet dwar is-Sigurtà għas-Service 5

L-IĊĊARĠJAR TAR-REFRIGERANT

Erja Minima tal-Art. 9

Karta tal-Fluss 9

Kif Tikkalkula l-Ammont Massimu ta' Refrigerant. 10

Unità tal-ETRS 10

Installazzjoni Ġenerali 11

Kundizzjoni ta' Ventilazzjoni Naturali 11

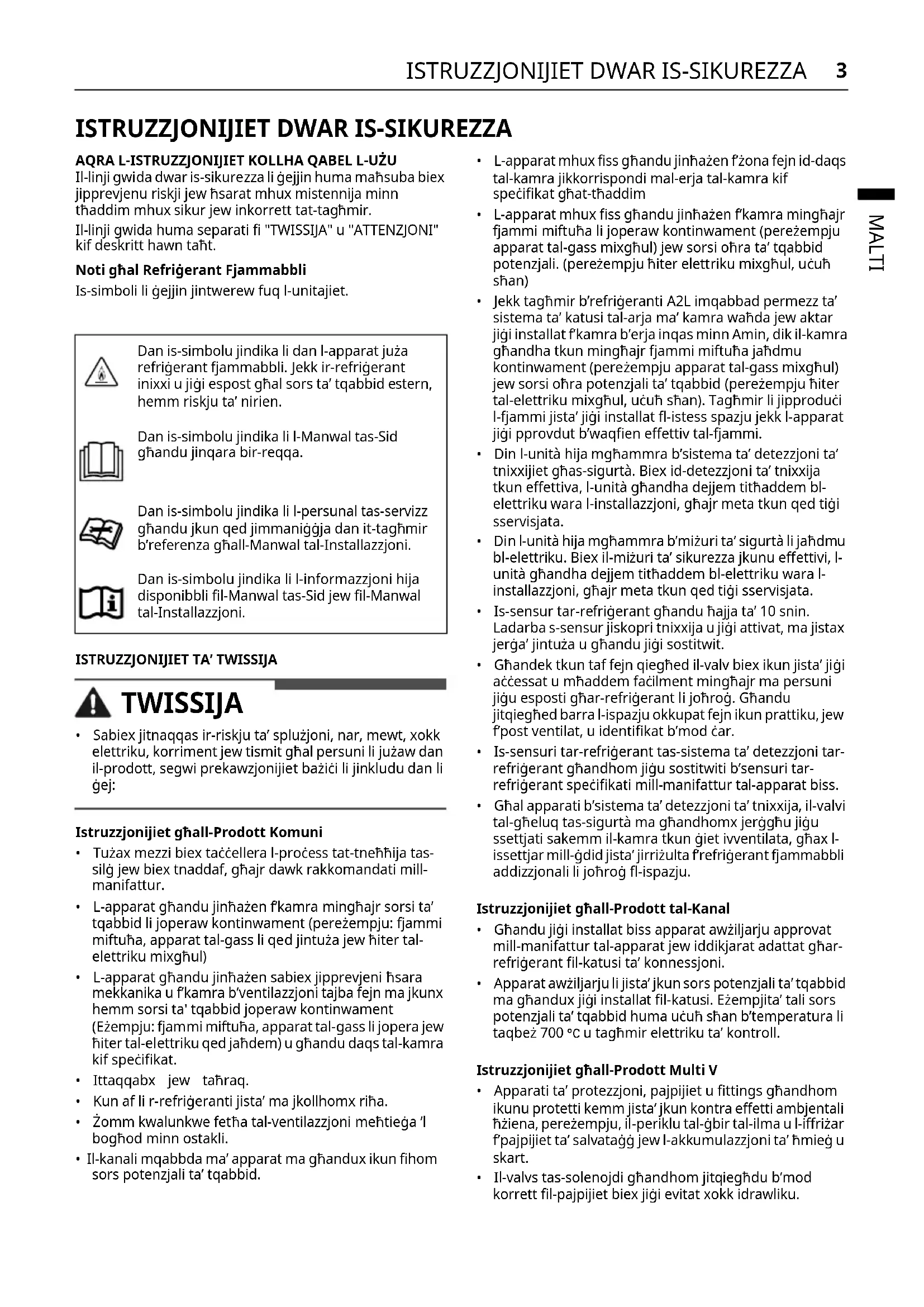

ISTRUZZJONIJIET DWAR IS-SIKUREZZA

AQRA L-ISTRUZZJONIJIET KOLLHA QABEL L-UŻU

Il-linji gwida dwar is-sikurezza li ġejjin huma maħsuba biex jipprevjenu riskji jew ħsarat mhux mistennija minn tħaddim mhux sikur jew inkorrett tat-tagħmir.

Il-linji gwida huma separati fi "TWISSIJA" u "ATTENZJONI" kif deskritt hawn taħt.

Noti għal Refriġerant Fjammabbli

Is-simboli li ġejjin jintwerew fuq l-unitajiet.

Dan is-simbolu jindika li dan l-apparat juża refriġerant fjammabbli. Jekk ir-refriġerant jnixxi u jiġi espost għal sors ta' tqabbid estern, hemm riskju ta' nar.

Dan is-simbolu jindika li l-Manwal tas-Sid għandu jinqara bir-reqqa.

Dan is-simbolu jindika li l-persunal tas-servizz għandu jkun qed jimmaniġġja dan it-tagħmir b'referenza għall-Manwal tal-Installazzjoni.

Dan is-simbolu jindika li l-informazzjoni hija disponibbli fil-Manwal tas-Sid jew fil-Manwal tal-Installazzjoni.

ISTRUZZJONIJIET TA' TWISSIJA

TWISSIJA

• Sabiex jitnaqqas ir-riskju ta' splużjoni, nar, mewt, xokk elettriku, korriment jew ħsara lil persuni li jużaw dan il-prodott, segwi prekawzjonijiet bażiċi li jinkludu dan li ġej:

Istruzzjonijiet għall-Prodott Komuni

• Tuzax mezzi biex taccellera l-process tat-tneħħija tas-silġ jew biex tnaddaf, għajr dawk rakkomandati mill-manifattur. L-apparat għandu jinħażen f'kamra mingħajr sorsi ta' tqabbid li joperaw kontinwament (pereżempju: fjammi miftuħa, apparat tal-gass li qed jintuża jew heater tal-elettriku mixgħul). L-apparat għandu jinħażen sabiex jipprevjeni ħsara mekkanika u f'kamra b'ventilazzjoni tajba fejn ma jkunx hemm sorsi ta' tqabbid joperaw kontinwament (Eżempju: fjammi miftuħa, apparat tal-gass li jopera jew heater tal-elettriku qed jaħdem) u għandu daqs tal-kamra kif speċifikat.
• Ittaqqabx jew taħraq. Kun af li r-refriġeranti jista' ma jkollhomx riħa.
• Żomm kwalunkwe fetħa tal-ventilazzjoni meħtieġa 'l bogħod minn ostakli.
• Il-kanali mqabbda ma' apparat m'għandux ikun fihom sors potenzjali ta' tqabbid.

L-apparat mhux fiss għandu jinħażen f'żona fejn id-daqs tal-kamra jikkorrispondi mal-erja tal-kamra kif speċifikat għat-tħaddim. L-apparat mhux fiss għandu jinħażen f'kamra mingħajr fjammi miftuħa li joperaw kontinwament (pereżempju apparat tal-gass mixgħul) jew sorsi oħra ta' tqabbid potenzjali (pereżempju heater elettriku mixgħul, uċuħ sħan). Jekk tagħmir b'refriġeranti A2L imqabbad permezz ta' sistema ta' katusi tal-arja ma' kamra waħda jew aktar jiġi installat f'kamra b'erja inqas minn Amin, dik il-kamra għandha tkun mingħajr fjammi miftuħa jaħdmu kontinwament (pereżempju apparat tal-gass mixgħul) jew sorsi oħra potenzjali ta' tqabbid (pereżempju heater tal-elettriku mixgħul, uċuħ sħan). Tagħmir li jipproduċi l-fjammi jista' jiġi installat fl-istess spazju jekk l-apparat jiġi pprovdut b'waqfien effettiv tal-fjammi. - Din l-unità hija mgħammra b'sistema ta' detezzjoni ta' tnixxijiet għas-sigurtà. Biex id-detezzjoni ta' tnixxija tkun effettiva, l-unità għandha dejjem tittħaddem bl-elettriku wara l-installazzjoni, għajr meta tkun qed tiġi sservisjata. - Din l-unità hija mgħammra b'miżuri ta' sigurtà li jaħdmu bl-elettriku. Biex il-miżuri ta' sikurezza jkunu effettivi, l-unità għandha dejjem tittħaddem bl-elettriku wara l-installazzjoni, għajr meta tkun qed tiġi sservisjata. - Is-sensur tar-refriġerant għandu ħajja ta' 10 snin. Ladarba s-sensur jiskopri tnixxija u jiġi attivat, ma jistax jerġa' jintuża u għandu jiġi sostitwit. Għandek tkun taf fejn qiegħed il-valv biex ikun jista' jiġi aċċessat u mħaddem faċilment mingħajr ma persuni jiġu esposti għar-refriġerant li joħroġ. Għandu JITqiegħed barra l-ispazju okkupat fejn ikun prattiku, jew f'post ventilat, u identifikat b'mod ċar. - Is-sensuri tar-refriġerant tas-sistema ta' detezzjoni tar-refriġerant għandhom jiġu sostitwiti b'sensuri tar-refriġerant speċifikati mill-manifattur tal-apparat biss. Għal apparati b'sistema ta' detezzjoni ta' tnixxija, il-valvi tal-għeluq tas-sigurtà m'għandhomx jerġgħu jiġu ssettjati sakemm il-kamra tkun ġiet ivventilata, għax l-issettjar mill-ġdid jista' jirriżulta f'refriġerant fjammabbli addizzjonali li joħroġ fl-ispazju.

Istruzzjonijiet għall-Prodott tal-Kanal

• Ghandu jigi installat biss apparat awziljarju provat mill-manifattur tal-apparat jew iddikjarat adattat għar-refriġerant fil-katusi ta' konnessjoni.
• Apparat awziljarju li jista' jkun sors potenzjali ta' tqabbid ma għandux jiġi installat fil-katusi. Eżempji ta' tali sors potenzjali ta' tqabbid huma uċuħ sħan b'temperatura li taqbeż 700 °C u tagħmir elettriku ta' kontroll.

Istruzzjonijiet għall-Prodott Multi V

• Apparati ta' protezzjoni, pajpijiet u fittings għandhom ikunu protetti kemm jista' jkun kontra effetti ambjentali ħżiena, pereżempju, il-periklu tal-ġbir tal-ilma u l-iffriżar f'pajpijiet ta' salvataġġ jew l-akkumulazzjoni ta' ħmieġ u skart.
• Il-valvi tas-solenojdi għandhom jitqiegħdu b'mod korrett fil-pajpijiet biex jiġi evitat xokk idrawliku.
• Il-valvoli tas-solenojdi ma għandhomx jimblukkaw ir-refriġerant likwidu sakemm ma tkunx ipprovduta eżenzjoni adegwata għas-sistema tar-refriġerant fuq in-naħa ta' pressjoni baxxa.
• Il-ġonot tar-refriġerant magħmula fuq il-post f'postijiet interni għandhom jiġu ttestjati għall-issikkar. Il-metodu tat-test għandu jkollu sensittività ta' 5 grammi fis-sena ta' refriġerant jew aħjar taħt pressjoni ta' mill-inqas 0.25 darbiet il-pressjoni massima permissibbli. Ebda tnixxija ma għandha tiġi individwata.

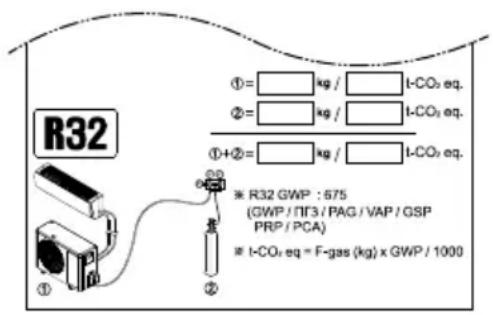

• Wara li tiċċekkja t-tabella ta' hawn taħt imwaħħla mal-unità ta' barra, ikteb l-ammont ta' refriġerant fuqha.

Istruzzjonijiet għall-Prodott Hydrokit

• Apparati ta' protezzjoni, pajpijiet u fittings għandhom ikunu protetti kemm jista' jkun kontra effetti ambjentali ħżiena, għal.
• Il-ftuħ tal-estrazzjoni tal-arja mill-kamra għandu jkun ugwali jew taħt il-punt ta' rilaxx tar-refriġerant.
• Għall-unitajiet immuntati mal-art, il-punt tar-rilaxx tar-refriġerant għandu jkun baxx kemm jista' jkun. Il-fetħiet għall-estrazzjoni tal-arja għandhom ikunu f'distanza suffiċjenti mill-fetħiet għad-dħul tal-arja biex tiġi evitata ċ-ċirkolazzjoni mill-ġdid fl-ispazju.

ISTRUZZJONIJIET TA' ATTENZJONI

ATTENZJONI

• Sabiex jitnaqqas ir-riskju ta' korriment minuri lill-persuni, funzjonament ħażin jew ħsara lill-prodott jew proprjetà meta jintuża dan il-prodott, segwi prekawzjonijiet bażiċi li jinkludu dan li ġej:

Istruzzjonijiet għall-Prodott Komuni

Kwalunkwe persuna li tkun involuta f'xogħol fuq ir-refriġerant jew ftuħ ta' ċirkwiti tar-refriġerant għandu jkollha ċertifikat validu kurrenti minn awtorità tal-valutazzjoni akkreditata mill-industrija, li tawtorizza l-kompetenza tagħha biex timmaniġġja r-refriġeranti b'mod sigur skont l-ispeċifikazzjoni tal-valutazzjoni rikonoxxuta mill-industrija. - Il-manutenzjoni għandha ssir biss kif rakkomandat mill-manifattur tat-tagħmir. Il-manutenzjoni u t-tiswija li jeħtieġu l-għajnuna ta' persunal tas-sengħa ieħor għandhom jitwettqu taħt is-superviżjoni tal-persuna kompetenti fl-użu ta' refriġeranti fjammabbli. L-installazzjoni tal-pajpijiet għandha tinżamm għal minimu.

• Ix-xogħol fuq il-pajpijiet għandu jkun protett mill-ħsara fiżika.
• Għandha tiġi osservata l-konformità mar-regolamenti nazzjonali dwar il-gass.
• Il-konnessjonijiet mekkaniċi (konnetturi mekkaniċi jew ġonot ivvampjati) għandhom ikunu aċċessibbli għal finijiet ta' manutenzjoni.
• Is-servizz għandu jsir biss kif rakkomandat mill-manifattur. L-apparat għandu jinħażen sabiex jiġi evitat li sseħħ ħsara mekkanika.
• Il-manifattur għandu jispeċifika sorsi oħra potenzjali ta' tħaddim kontinwu magħrufa li jikkawżaw it-tqabbid tar-refriġerant użat. Għandha ssir konnessjoni bbrejzjata, iwweldjata jew mekkanika qabel jinfetħu l-valvijiet biex tippermetti lir-refriġerant jgħaddi bejn il-partijiet tas-sistema tar-refriġerant. Meta l-konnetturi mekkaniċi jerġgħu jintużaw fuq ġewwa, il-partijiet tas-siġill għandhom jiġu mġedda. Meta l-ġonot ivvampjati jintużaw fuq ġewwa, il-parti vvampjata għandha tiġi ffabbrikata mill-ġdid.
• It-tubi tar-refriġerant għandhom jiġu protetti jew magħluqa biex tiġi evitata l-ħsara.
• Konnetturi ta' refriġerant flessibbli (bħal linji ta' konnessjoni bejn l-unità ta' ġewwa u barra) li jistgħu jiġu spostati waqt tħaddim normali għandhom jiġu protetti kontra ħsara mekkanika.
• Tindif perjodiku (iktar minn darba/sena) bl-ilma tat-trabijiet u l-frak tal-melħ li jkunu weħlu mal-iskambjatur tas-sħana.
• Iż-żarmar tal-unità, it-trattament taż-żejt tar-refriġerant u l-partijiet eventwali għandhom isiru f'konformità mal-istandards lokali u nazzjonali.

Istruzzjonijiet għall-Prodott tal-Kanal

• Imqabbda permezz ta' sistema ta' katusi tal-arja ma' kamra waħda jew iktar, l-arja tal-forniment u tar-ritorn għandha tiġi diretta lejn l-ispazju.
• Zoni miftuħa bħal soqfa foloz m'għandhomx jintużaw bħala kanal tal-arja tar-ritorn.

Istruzzjonijiet għall-Prodott Multi V

• Il-pajpijiet tat-tagħmir fl-ispazju okkupat għandhom jiġu installati b'tali mod li jipproteġu kontra ħsara aċċidentali waqt it-tħaddim u s-servizz.
• Għandhom jittieħdu prekawzjonijiet biex tiġi evitata vibrazzjoni jew pulsazzjoni eċċessiva għal pajpijiet refriġeranti.
• Għandha ssir dispożizzjoni għall-espansjoni u l-kontrazzjoni ta' pajpijiet twal.
• Il-pajpijiet f'sistemi ta' refriġerazzjoni għandhom ikunu ddisinjati u installati b'tali mod li jimminimizzaw il-probabbiltà ta' xokk idrawliku li jagħmel ħsara lis-sistema.
• Il-pajpijiet u l-komponenti tal-azzar għandhom ikunu protetti kontra l-korrużjoni b'kisja kontra s-sadid qabel ma tiġi applikata kwalunkwe insulazzjoni.
• L-elementi flessibbli tal-pajpijiet għandhom ikunu protetti kontra ħsara mekkanika, stress eċċessiv

minħabba torżjoni, jew forzi oħra. Għandhom jiġu ċċekkjati għal ħsara mekkanika kull sena. It-tagħmir u l-pajpijiet ta' ġewwa għandhom jiġu mmuntati u mħarsa b'mod sikur b'tali mod li ma jkunx jista' jseħħ ksur aċċidentali tat-tagħmir minn avvenimenti bħal għamara li tiċċaqlaq jew attivitajiet ta' rikostruzzjoni.

Istruzzjonijiet dwar is-Sigurtà għas-Servizz

Verifikati tal-Erja

• Qabel ma jinbeda x-xogħol fuq sistemi li jkun fihom refriġeranti fjammabbli, huma meħtieġa kontrolli tas-sigurtà biex jiġi żgurat li r-riskju ta' tqabbid jitnaqqas kemm jista' jkun. Għat-tiswija tas-sistema ta' refriġerazzjoni, għandhom jitħarsu l-prekawzjonijiet li ġejjin qabel ma jitwettaq ix-xogħol fuq is-sistema.

Proċedura tax-Xogħol

• Ix-xogħol għandu jsir taħt proċedura kkontrollata sabiex jitnaqqas kemm jista' jkun ir-riskju li jkun hemm gass jew fwar li jaqbad waqt li jkun qed isir ix-xogħol.

Żona ta' Ħidma Ġenerali

• Il-personal kollu tal-manutenzjoni u oħrajn li jaħdmu fiż-żona lokali għandhom jingħataw istruzzjonijiet dwar in-natura tax-xogħol li jkun qed isir. Ix-xogħol fi spazji ristretti għandu jiġi evitat.

Iċċekkjar għall-Preżenza ta' Refriġerant

Iż-żona għandha tiġi ċċekkjata b'ditekter tar-refriġerant xieraq qabel u waqt ix-xogħol, biex jiġi żgurat li t-tekniku jkun konxju ta' atmosferi potenzjalment fjammabbli. - Żgura li t-tagħmir li jindividwa t-tnixxijiet li qed jintuża jkun adattat għall-użu ma' refriġeranti fjammabbli, jiġifieri mingħajr xrar, ikunu ssiġillati b'mod adegwat jew intrinsikament sikuri.

Il-preżenza ta' Apparat tat-Tifi tan-Nar

Jekk għandu jsir xi xogħol ta' sħana fuq it-tagħmir ta' refriġerazzjoni jew fuq xi partijiet assoċjati, għandu jkun disponibbli tagħmir xieraq għat-tifi tan-nar. Għandu jkun disponibbli tagħmir xieraq għat-tifi tan-nar bi trab xott jew b'CO2 ħdejn iż-żona tal-iċċarġjar

L-ebda Sors ta' Tqabbid

L-ebda persuna li twettaq xogħol fir-rigward ta' sistema ta' refriġerazzjoni li tinvolvi l-espożizzjoni ta' xi pajpijiet ma għandha tuża xi sorsi ta' tqabbid b'tali mod li jista' jwassal għar-riskju ta' nar jew splużjoni. - Is-sorsi kollha ta' tqabbid, inkluż it-tipjip, għandhom jinżammu 'l bogħod biżżejjed mis-sit tal-installazzjoni, tiswija, tneħħija u rimi, li matulu r-refriġerant jista' possibbilment jiġi rilaxxat fl-ispazju tal-madwar. Qabel ma jsir ix-xogħol, iż-żona ta' madwar it-tagħmir għandha tiġi kkontrollata biex jiġi żgurat li ma jkunx hemm perikli ta' fjammabilità jew riskji ta' tqabbid. Għandu jkun hemm sinjali "It-Tipjip Mhux Permess".

Żona Ventilata

• Żgura li ż-żona tkun miftuħa jew li tkun ivventilata b'mod adegwat qabel tidħol fis-sistema jew twettaq x-xogħol bis-sħana. Grad ta' ventilazzjoni għandu jkompli

matul il-perjodu li fih jitwettaq ix-xogħol. Il-ventilazzjoni għandha tixxerred b'mod sikur kwalunkwe refriġerant rilaxxat u preferibbilment titfgħu barra fl-atmosfera.

Kontrolli fuq it-Tagħmir tar-Refriġerazzjoni

• Fejn ikunu qed jinbidlu komponenti elettriċi, għandhom ikunu adattati għall-iskop u għall-ispeċifikazzjoni korretta. F'kull ħin għandhom jiġu segwiti l-linji gwida tal-manutenzjoni u tas-servizz tal-manifattur. Jekk ikollok xi dubju, ikkonsulta d-dipartiment tekniku tal-manifattur għall-assistenza.
• Il-kontrolli li ġejjin għandhom jiġu applikati għall-installazzjonijiet li jużaw refriġeranti fjammabbli:
• Iċ-ċarġ attwali tar-refriġerant huwa f'konformità mad-daqs tal-kamra li fiha jiġu installati l-partijiet li fihom ir-refriġerant.
• Il-makkinarju tal-ventilazzjoni u l-iżbokki jaħdmu kif xieraq u ma humiex ostakolati.
• Jekk qed jintuża ċirkwit tar-refrigerant indirett, iċ-ċirkwit sekondarju għandu jiġi ċċekkjat għall-preżenza tar-refrigerant.
• Il-marki fuq it-tagħmir iridu jkunu viżibbli u li jistgħu jinqraw. Il-marki u s-sinjali li ma jkunux jistgħu jinqraw għandhom jiġu kkoreġuti.
• Pajpijiet jew komponenti tar-refriġerazzjoni huma installati f'pożizzjoni fejn x'aktarx ma jkunux esposti għal xi sustanza li tista' ssaddad komponenti li jkun fihom refrigerant, sakemm il-komponenti ma jkunux magħmula minn materjali li huma reżistenti b'mod inerenti għas-sadid jew ikunu protetti b'mod xieraq kontra s-sadid.

Tiswijiet ta' Komponenti Ssiġillati

Matul it-tiswijiet tal-komponenti ssiġillati, il-provvisti tal-elettriku kollha għandhom jigu skonnettjati mit-tagħmir li qed issir il-ħidma fuqu qabel titneħħa l-għata ssiġillata, eċċ. Jekk ikun assolutament meħtieġ li jkun hemm provvista tal-elettriku għal tagħmir waqt il-manutenzjoni, forma ta' individwazzjoni ta' tnixxija li topera b'mod permanenti għandha tkun lokalizzata fl-aktar punt

kritiku biex twissi dwar sitwazzjoni potenzjalment perikoluża.

Għandha tingħata attenzjoni partikolari lil dan li ġej biex jiġi żgurat li, permezz tax-xogħol fuq komponenti elettriċi, il-kisi ma jinbidilx b'tali mod li jiġi affettwat il-livell ta' protezzjoni. Dan għandu jinkludi ħsara lill-kejbils, għadd eċċessiv ta' konnessjonijiet, terminals mhux magħmula skont l-ispeċifikazzjoni oriġinali, ħsara lis-siġilli, twaħħil ħażin tal-pajpijiet, eċċ. Kun żgur li l-apparat huwa mmuntat sew. Kun żgur li s-siġilli jew il-materjali tas-siġill ma jkunux iddegradaw b'tali mod li ma jibqgħux iservu l-iskop li jipprevjenu d-dħul ta' atmosferi fjammabbli. - Il-partijiet ta' sostituzzjoni għandhom ikunu skont l-ispeċifikazzjonijiet tal-manifattur.

Tiswija ta' Komponenti Intrinsikament Sikuri

Tapplika l-ebda tagħbija permanenti induttiva jew ta' kapacitanza fuq iċ-ċirkwit mingħajr ma tiżgura li dan ma jaqbiżx il-vultaġġ u l-kurrent permissibbli permess għat-tagħmir li jkun qed jintuża. - Komponenti intrinsikament sikuri huma l-unici tipi li tista' taħdem fuqhom waqt li jkunu live fil-preżenza ta' atmosfera fjammabbli. - L-apparat tat-test għandu jkun fil-klassifikazzjoni korretta. - Ibdel il-komponenti biss ma' partijiet speċifikati mill-manifattur. - Partijiet oħra jistgħu jirriżultaw fit-tqabbid tar-refrigerant fl-atmosfera minn tnixxija.

NOTA

L-użu ta' siġillant tas-silikon jista' jinibixxi l-effettività ta' xi tipi ta' tagħmir ta' individwazzjoni ta' tnixxija. - Komponenti intrinsikament sikuri ma għandhomx għalfejn jiġu iżolati qabel isir ix-xogħol fuqhom.

Cabling

Il-kejbil mhux se jkun soġġett għal xedd, korrużjoni, pressjoni eċċessiva, vibrazzjoni, truf li jaqtgħu jew kwalunkwe effett ambjentali avvers ieħor. Il-kontroll għandu jqis ukoll l-effetti tat-tixjiħ jew tal-vibrazzjoni kontinwa minn sorsi bħal kompressuri jew fannijiet.

Detezzjoni ta' Refriġeranti li Jaqbdu

• Taħt l-ebda ċirkostanza m'għandhom jintużaw sorsi ta' tqabbid għat-tiftix jew għad-detezzjoni ta' tnixxijiet ta' refriġerant. M'għandux jintuża torċ tal-aloġenuri (jew kwalunkwe detettur ieħor li juża fjamma mikxufa).
• Dawn il-metodi ta' detezzjoni tat-tnixxijiet huma meqjusa aċċettabbli għas-sistemi kollha ta' refriġeranti.
• Tagħmir ta' detezzjoni elettroniku jista' jintuża biex isib tnixxijiet ta' refriġerant iżda, fil-każ ta' refriġeranti li jaqbdu, is-sensittività tista' ma tkunx adegwata, jew ikollha bżonn rikalibrazzjoni. (Tagħmir ta' detezzjoni

għandu jiġi kkalibrat f'żona fejn m'hemmx refriġeranti).

• Kun ċert li d-detettur mhuwiex sors potenzjali ta' tqabbid u li huwa adattat għar-refriġerant użat.
• It-tagħmir ta' detezzjoni tat-tnixxijiet għandu jiġi ssettjat għal perċentwal tal-limitu inferjuri tal-fjammabbiltà (LFL) tar-refriġerant u għandu jiġi kkalibrat għar-refriġerant użat u jiġi kkonfermat il-perċentwal xieraq ta' gass (massimu ta' 25%
• Il-fluwidi ta' detezzjoni tat-tnixxijiet jistgħu jintużaw mal-biċċa l-kbira tar-refriġeranti iżda l-użu ta' deterġenti li fihom il-kloru għandu jiġi evitat peress li l-kloru jista' jirreaġixxi mar-refriġerant u jħassar il-pajpijiet tar-ram.

NOTA

Eżempji ta' fluwidi li jindividwaw tnixxija huma

• Metodu ta' bżieżaq
• Aġenti ta' metodu fluworexxenti
• Jekk ikun hemm suspett ta' tnixxija, kull fjamma mikxufa għandha titneħħa/tintefa. Jekk tinstab tnixxija ta' refrigerant li tkun teħtieġ issaldjar, ir-refrigerant kollu għandu jiġi rkuprat mis-sistema, jew iżolat (permezz ta' valvi iżolanti) f'parti mis-sistema 'l bogħod mit-tnixxija. It-tneħħija tar-refrigerant għandha tkun skont il-proċedura ta' tneħħija u tbattil.

Tneħħija u Tbattil

Meta tidħol fiċ-ċirkwit tar-refrigerant biex tagħmel tiswijiet - jew għal skop ieħor - għandhom jintużaw il-proċeduri konvenzjonali. Madankollu, għal refrigeranti li jaqbdu huwa importanti li tiġi segwita l-aħjar prattika meta wieħed iqis il-fjammabbiltà. Il-proċeduri li ġejjin għandhom jiġu segwiti:

• Neħħi r-refrigerant; Naddaf iċ-ċirkwit b'gass inerti (mhux obbligatorju għal A2L); Evakwa (mhux obbligatorja għal A2L);
• Naddaf b'gass inerti (mhux obbligatorju għal A2L);
• Iftaħ iċ-ċirkwit billi taqta' jew tissaldja.
• Ir-refrigerant għandu jiġi rkuprat fiċ-ċilindri apposta għall-ġbir.
• Għal apparat li jkun fih refrigeranti fjammabbli għajr refrigeranti A2L, is-sistema għandha titnaddaf b'nitroġenu li ma fihx l-ossiġenu biex l-apparat isir sikur għal refrigeranti fjammabbli. Dan il-proċess jista' jkun jeħtieġ li jiġi ripetut diversi drabi.
• Arja kkompressata jew ossiġnu ma għandhomx jintużaw għat-tindif ta' sistemi ta' refrigerant. Għal apparati li jkun fihom refrigeranti li jaqbdu, għajr refrigeranti A2L, it-tindif tar-refrigeranti għandu jinkiseb billi tkisser il-vakwu fis-sistema b'nitroġenu li ma fihx ossiġnu u tkompli timla sakemm tinkiseb il-pressjoni tax-xogħol, imbagħad tivventila fl-atmosfera, u fl-aħħar tiġbed 'l isfel f'vakwu. Dan il-proċess għandu jiġi ripetut sakemm ir-refrigerant ikun tneħħa kollu mis-sistema.

Meta tintuża ċ-ċarġ finali tan-nitroġenu li ma fihx ossiġnu, is-sistema għandha tiġi vventjata sal-pressjoni atmosferika biex ikun jista' jsir ix-xogħol. - Din l-operazzjoni hija assolutament essenzjali jekk iridu jsiru xogħlijiet ta' ssaldjar fuq il-pajpijiet. - Kun ċert li l-iżbokk għall-pompa tal-vakwu ma jkunx qrib xi sors potenzjali ta' tqabbid u li hemm ventilazzjoni disponibbli.

Il-manwal għandu jkun fih informazzjoni speċifika dwar il-kwalifiki meħtieġa tal-persunal tax-xogħol għall-operazzjonijiet ta' manutenzjoni, servizz u tiswija. Kull proċedura ta' ħidma li taffettwa s-sikurezza għandha titwettaq biss minn persuni kompetenti. Eżempji għal tali proċeduri ta' ħidma huma:

Id-dħul fiċ-ċirkwit tar-refriġerant. - Il-ftuħ ta' komponenti ssiġillati. - Il-ftuħ ta' spazji magħluqin ventilati. Għal installazzjonijiet b'ġonot mekkaniċi applikati fuq il-post li huma esposti fl-ispazju okkupat, l-istruzzjonijiet għandhom jiddikjaraw li għandu jkun hemm sensur. - Remot li jinsab f'distanza orizzontali ta' 2 m fil-linja tal-vista tal-unità u fuq ħajt fil-kamra li fiha tkun installata l-unità; u

• 100 mm 'il fuq mill-art fejn h0 ma jkunx aktar minn 300 mm mill-art; jew
• 300 mm 'il fuq mill-art fejn h0 huwa akbar minn 300 mm mill-art.

L-IĊĊARĠJAR TAR-REFRIĠERANT

Erja Minima tal-Art

L-unitajiet kollha ta' ġewwa għandhom jiġu installati billi jissodisfaw A jew VA huwa akbar minn Amin

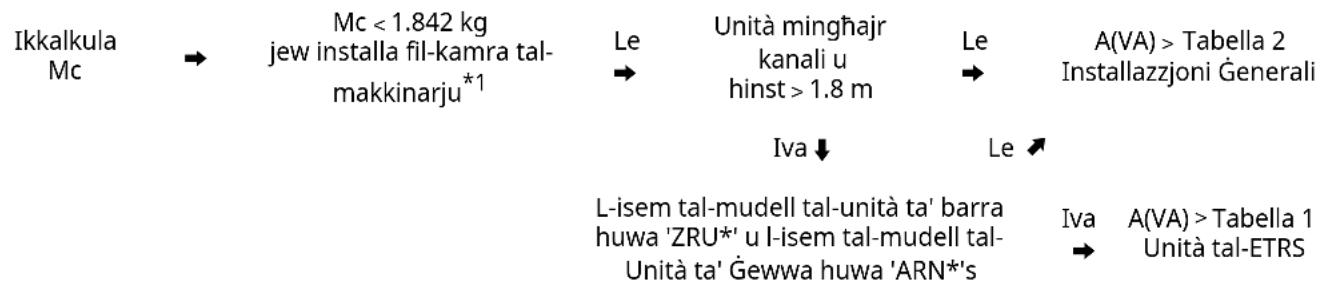

Ċart tal-Fluss

*1 (ISO 5149-3:2014, Klawżola 5)

• Mc: Ammont totali ta' refriġerant fis-sistema (kg) A: Żona tal-art (Il-kamra fejn hija installata l-unità ta' ġewwa jew l-iżgħar żona tal-kamra mqabbda permezz tas-sistema tal-katusi)
• VA: Żona tal-Art Ventilata (It-total taż-żona tal-kamra konnessa b'ventilazzjoni naturali) Amin: Żona Minima tal-Art (Sib fit-Tabella 1 jew 2)

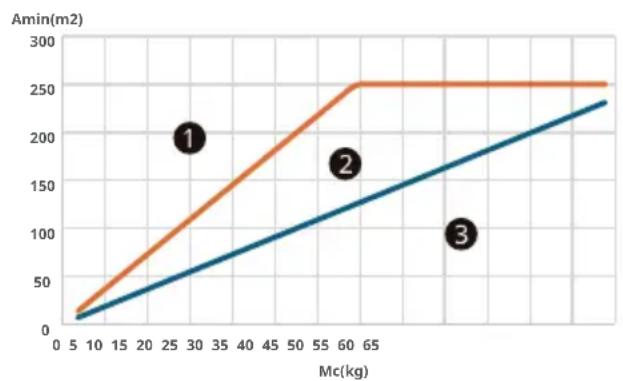

• Unità tal-ETRS: Sistemi ta' Refriġerazzjoni b'Sikur Imtejjeb.
• hinst: Għoli tal-installazzjoni. Għoli. h0 : Għoli tar-rilaxx. L-għoli jew l-għoli ta' referenza tal-iktar ftuħ baxx tal-konnessjoni tal-kanali għal kull spazju kundizzjonat

Unità ta' ġewwa 1 :hinst =0, h0=h1, A=A1, VA=A1+A2 (jekk il-kundizzjoni tal-ventilazzjoni naturali tkun sodisfatta) Unità ta' ġewwa 2 :hinst =h2, h0=h2, A=A2, VA=A1+A2 (jekk il-kundizzjoni tal-ventilazzjoni naturali tkun sodisfatta) 3 Unità ta' ġewwa 3 : hinst =h3, h0=h4, A=A3 Fetħa ta' Ventilazzjoni Naturali Fetħa tar-Ritorn Fetħa tal-Provista

Kif Tikkalkula l-Ammont Massimu ta' Refriġerant

Meta tinstalla l-apparat, l-ammont ta' refrigerant addizzjonali ċċarġjat għandu jqis id-dijametru tal-pajp, it-tul u l-ammont ta' refrigerant li jista' jiġi ċċarġjat fl-unità ta' ġewwa.

Ammont ta' refrigerant addizzjonali (kg)

= Tul tal-Pajp Totali (m): 22.20 mm X 0.313 kg/m (R32) + Tul tal-Pajp Totali (m): 19.05 mm X 0.235 kg/m (R32) + Tul tal-Pajp Totali (m): 15.8 mm X 0.153 kg/m (R32) + Tul tal-Pajp Totali (m): 12.70 mm X 0.103 kg/m (R32) + Tul tal-Pajp Totali (m): 9.52 mm X 0.053 kg/m (R32) + Tul tal-Pajp Totali (m): 6.35 mm X 0.019 kg/m (R32) + Numru ta' Unitajiet HR installati (2, 3, 4 port) X 0.45 kg (R32) + Numru ta' Unitajiet HR installati (6, 8 port) X 0.9 kg (R32) + Ammont ta' Refrigerant Addizzjonali għall-Unità ta' Ġewwa *1

*1 Jekk jogħġbok irreferi għall-folja tal-karta msemmija bħala tabella Addizzjonali tar-Refrigerant ta' IDU, hija pprovduta fl-unità ta' barra.

Unità tal-ETRS

Biex tinstalla l-unità ta' ġewwa, jista' jkun meħtieġ xi tagħmir tas-sigurtà skont iż-żona jew iż-żona tal-art ventilata (meta tintuża l-ventilazzjoni naturali). Il-ċarġ massimu tas-sistema huwa 15.964 kg x l-għadd ta' unitajiet ta' ġewwa fis-sistema, ma jaqbiżx 63.856 kg. Miżuri tas-sigurtà huma kit tal-allarm LG (PLDCAA0S), valv għall-għeluq LG (PRHPZ0*0), u ventilazzjoni naturali. Għal aktar dettalji dwar l-aċċessorji LG (kit tal-allarm, valv għall-għeluq), ara l-manwal tal-aċċessorji. Il-grafika u t-tabella huma bbażati fuq l-għoli tal-kamra 1.8 m. Jekk tkun ogħla (massimu ta' 2.2 m), tista' tiġi applikata erja minima tal-art iżgħar.

Żona Minima tal-Art tal-Aktar Sular Baxx Taħt l-Art

L-ebda miżura ta' sigurtà mhi meħtieġa. Żewġ miżuri ta' sigurtà. 3 Ma tistax tiġi installata.

Żona Minima tal-Art ta' Sulari Oħra

M'hemmx bżonn ta' apparat ta' sigurtà. Miżura waħda ta' sigurtà. 3 Żewġ miżuri ta' sigurtà.

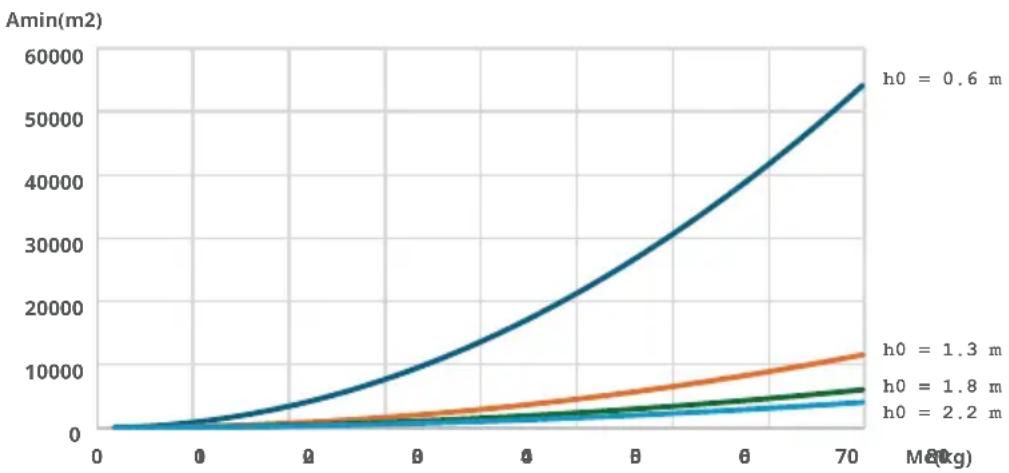

Installazzjoni Ġenerali

Biex tinstalla unità ta' ġewwa, xi tagħmir tas-sigurtà jista' jkun meħtieġ skont iż-żona jew iż-żona tal-art ventilata (meta tintuża l-ventilazzjoni naturali). Jekk Mc huwa akbar minn 15.964 kg, għandha tiġi installata ventilazzjoni naturali. Il-grafika u t-tabella huma bbażati fuq l-għoli minimu tal-installazzjoni tal-unitajiet ta' ġewwa. Jekk tkun ogħla, tista' tiġi applikata art minima akbar. h0 huwa differenti skont it-tip ta' mudell.

• Saqaf Sospiż, Imwaħħal mal-Ħajt: 2.2
• Kasetta, Wieqfa fl-Art (PT, PF): 1.8 Hydrokit (Imwaħħal mal-Ħajt): 1.3 Hydrokit (Wieqaf fl-Art), Wieqaf fl-Art (Oħrajn): 0.6
• Kanal: L-għoli tal-iktar fetħa baxxa tal-konnessjoni tal-kanal għal kull spazju kkundizzjonat

Kundizzjoni ta' Ventilazzjoni Naturali

Jekk tigi installata ventilazzjoni naturali li tissodisfa l-kundizzjonijiet ta' hawn taht, "A" tista' tinbidel b"VA". Ghall-Unità tal-ETRS, jekk tintuza bhala mizura ta' sigurtà, "A" ma tistax tinbidel b"VA".

Ghall-Fetha ta' Isfel:

• Mhuwix f'tuh ghal barra
• Il-ftuħ ma jistax jingħalaq
• Il-ftuħ għandu jkun ≥ Anvmin
• L-erja ta' kull fetha 'il fuq minn 300 mm mill-art ma tgħoddx meta jiġi determinat l-Anvmin
• Mill-inqas 50% ta' Anvmin huwa inqas minn 200 mm 'il fuq mill-art
• Il-qiegħ tal-fetha ta' isfel huwa ≤ 100 mm mill-art. L-għoli tal-fetha huwa ≥ 20mm
• Għall-ftuħ ta' fuq:
• Mhuwix f'tuh għal barra
• Il-ftuħ ma jistax jingħalaq
• Il-fetħa għandha tkun ≥ 50% ta' Anv,min
• Il-qiegħ tal-fetħa ta' fuq għandu jkun 1 500 mm 'il fuq mill-art. L-għoli tal-fetħa huwa ≥ 20 mm

1 Kamra 1 2 Kamra 2 M'hemmx Għadd

Erja minima tal-ftuħ (Anv)

Anv _ = m _ c - m _ LFL × 1 0 4 × √ Ag × m _ M/M - 2 9

g Hija l-aċċelerazzjoni tal-gravità 9,81 m/s2

29 Hija l-massa molari medja tal-arja f'kg/kmol.

Anv Hija l-fetħa minima għall-ventilazzjoni naturali f'm²

Ma għandux jaħbeż ta' hawn taħt

m _ = 0. 7 5 × LFL × h _ 0 × A

LFL Huwa l-limitu aktar baxx ta' fjammabbiltà f'kg/m³

A Hija l-erja tal-kamra f'm²;

M Hija l-massa molari tar-refriġerant f'kg/kmol;
