MANUALE UTENTE ZRUN060LSS0 LG

Leggere interamente il manuale d'uso prima di utilizzato l'elettrodomestico e conservarlo a portata di mano per futuro riferimenti.

ITALIANO

Refrigerante R32

INDICE

Questo manuale può contentere testo o immagini che non si riferisce con al modello acquistato.

Il presente manuale è soggetti a revisioni da parte del produttore.

ISTRUZIONI PER LA SICUREZZA

LEGGERE TUTTE LE ISTRUZIONI PRIMA DELL'USO. 3

Note per refrigerante inflammabile 3

ISTRUZIONI DI AVVERTENZA 3

Istruzioni per il prodotto comune 3

Istruzioni per il prodotto per condotti 3

Istruzioni per il prodotto Multi V. 4

Istruzioni per il prodotto Hydrokit. 4

ISTRUZIONI DI ATTENZIONE 4

Istruzioni per il prodotto comune 4

Istruzioni per il prodotto per condotti 4

Istruzioni per il prodotto Multi V. 4

Istruzioni di sicurezza per il servizio 5

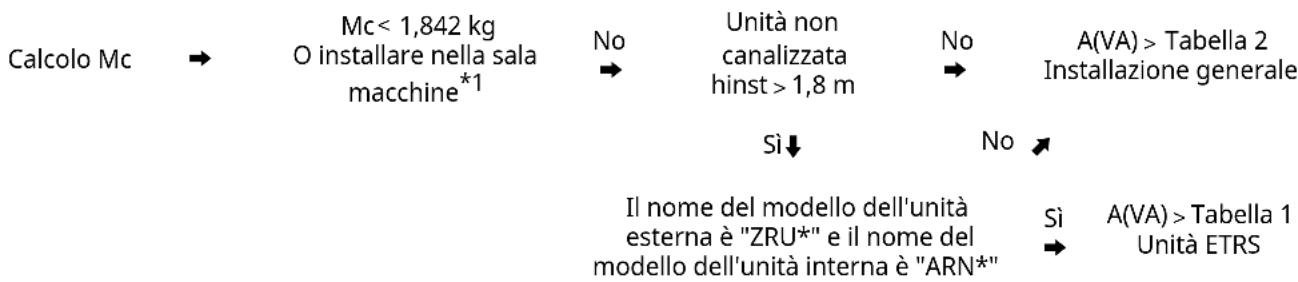

Diagramma di flusso 9

Come calculare la quantità massima di refrigerante 10

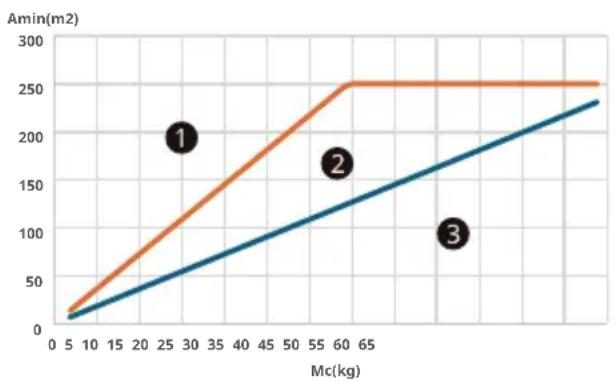

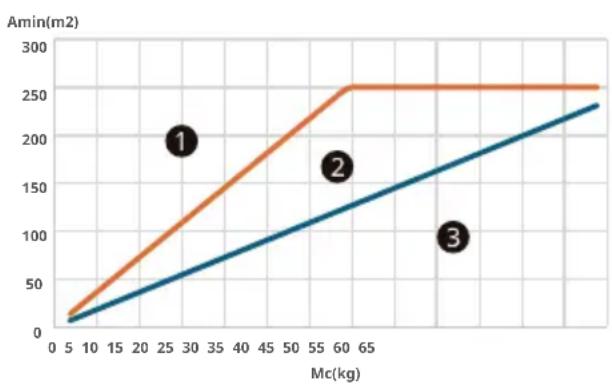

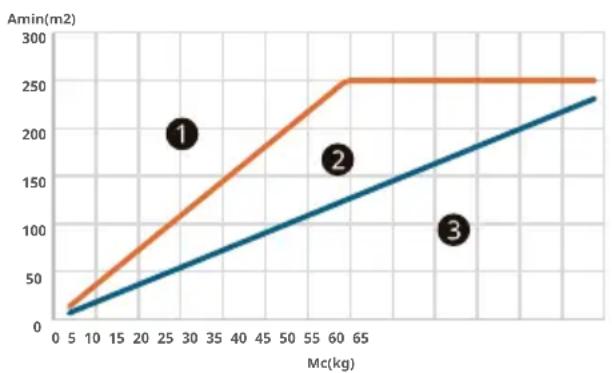

Unità ETRS. 10

Installatione generale 11

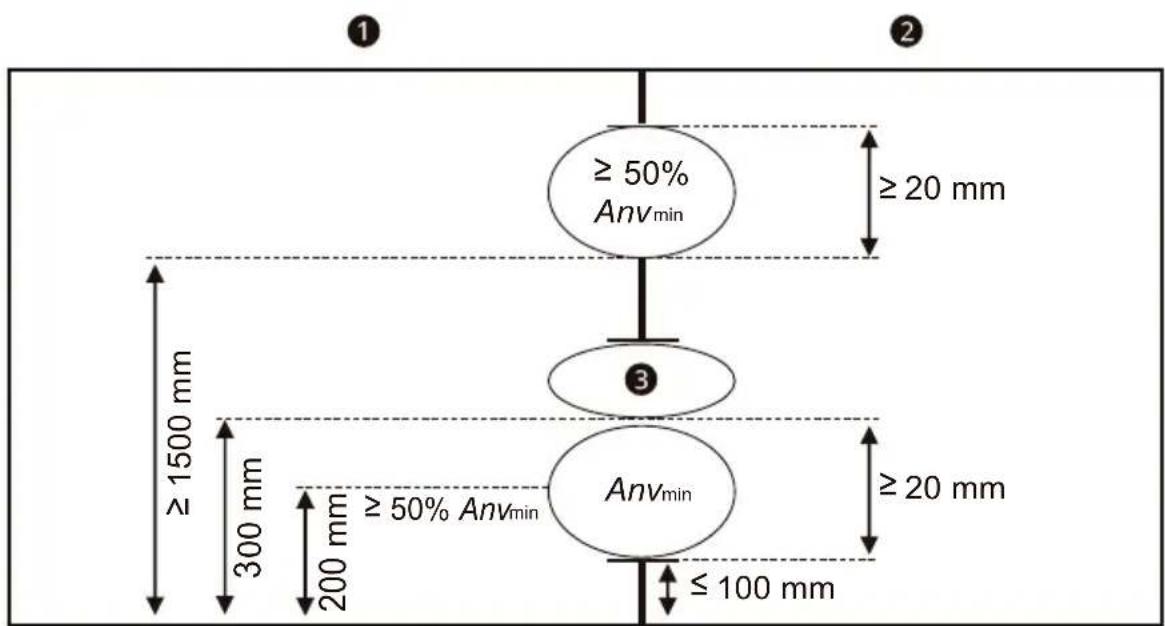

Condizione di ventilazione naturale 11

ISTRUZIONI PER LA SICUREZZA

LEGGERE TUTTE LE ISTRUZIONI PRIMA DELL'USO

Le istruzioni seguenti sono fornite allo scopo di evitare rischi o danni imprevisti dovuti all'uso errato e non sicuro dell'elettrodomestico.

Le istruzioni sono riportate con le diciture "AVVERTENZA" e "ATTENZIONE", come descripto seguito.

Note per refrigerante inflammabile

Sulle unità vengono visualizzati i seguenti simboli.

Questo symbolo indica che l'elettrodomestico utilizza un refrigerante inflammabile. Se il refrigerante dovesse fuoriuscire ed essere esesto a una sorgente di accensione esterna, potrebbe innescare un incendio.

Questo symbolo indica che occorre leggere attendamente il Manuale d'uso.

Questo symbolo indica che il personale di servizio dovrebbe gestire questo dispositivo in riferimento al Manuale d'installazione.

Questo symbolo indica che le informazioni sono disponibili nel Manuale d'uso o nel Manuale di installmente.

ISTRUZIONI DI AVVERTENZA

AVVERTENZA

• Per ridurre il rischio di esplosi, incendi, scosse elettriche, ustioni o lesioni personalianche fatali, quando si utilizza l'elettrodomestico è indispensableabile attenerisi alle seguenti precauzioni basilari per la sicurezza:

Istruzioni per il prodotto comune

• Non utilizzato mezzi per accelerare il processo di sbrinamento o per pulire, diversi da quelli raccomandi dal produttore.
• L'elettrodomestico deve essere conservato in una stanza perché fonti di accensione con funzionamento continuo (ad esempio: fiamme libere, un elettrodomestico a gas funzionante o un riscaldatore elettrico funzionante).
• L'elettrodomestico delve essere conservato in modo da prevenire danni meccanici e in unaStanzaenza fonti di accensione con funzionamento continuo (ad esempio: fiamme libere, un elettrodomestico a gas funzionante o un riscaldatore elettrico funzionante) e ave una dimensione dellaStanza come specificato.
  Non perforare o bruciare.
• Tieni presente che i refrigeranti potrebbero non avere odore.

• Mantenere le aperture di ventilazione richieste libero da ostacoli.

• I condotti collegati a un appearecchio non devono contentere una potenziale fonte di ignizione.

• L'apparecchio non fisso deve essere conservato in un'area le cui dimensioni corrispondono alla superficie del locale specificata per il funzionamento.
  L'elettrodomestico non fisso sare riposto in una stanza alla fiamme libere funzionanti continuamente (ad esempio un elettrodomestico a gas funzionante) o altre potenziali fonti di calore. (ad esempio un riscaldatore elettrico in funzione, superfici calde)
• Se gli apparecchi con refrigeranti A2L collegatitramite unsystemadi condotti dell'ariaauno o più locali sono installati in un locale con un'area inferiore ad A min, tale ambiente devese sere prevo di fiamme libere in funzionamento continuo (ad esempio un apparecchio a gas funzionante) o altre potenziali fonti di accensione (ad esempio un riscaldatore elettrico in funzione, superfici calde).Undispositivo che produce fiamma puo essere installato nello stesso spazio se il disposativo è dotato di un efficace arresto della fiamma.
• Questa unità è dotata di un sistema di rilevamento di perdite. Per l'efficacia del rilevamento di perdite, l'unità deve essere sempre alimentata elettricamente durante l'installazione, ad eccezione della manutenzione.
• Questa unità è dotata di misure di sicurezza ad alimentazione elettrica. Per l'efficacia delle misure di sicurezza, l'unità deve essere sempre alimentata elettricamente dopo l'installazione, ad eccezione della manutenzione.
• Il sensore del refrigerante ha una durata di 10 anni. Una volta che il sensore rileva una perdita e si attiva, non può essere riutilizzato e deve essere sostituito.
• La valvola deve essere posizionata in modo da essere fácilmente accessibile e azionata perché esporre le persone alla fuoriuscita di refrigerante. Deve essere collocata all'esterno dello spazio occupato, ove possibile, o in un recinto ventilato, e chiaramente identificata.
• I sensori del refrigerante del sistema di rilevamento del refrigerante devono essere sostituiti solo con sensori del refrigerante specificati dal produttore dell'apparecchio.
• Per gli apparecchi conistema di rilevamento delle perdite, le valvole di intercettazione di sicurezza non devono essere ripristinate fino a quando la stanza non è stata ventilata, poiché il ripristino può comportare il rilascio di ulteriore refrigerante infiammabile nello spazio.

Istruzioni per il prodotto per condotti

• Nelle tubazioni di collegamento devono essere installati solo dispositivi aesiliari approvati dal produttore dell'elettrodomestico o dichiarati idonei al refrigerante.
• I dispositiivi ausiliari che possono essere una potenziale fonte di accensione non devono essere installati nel condotto. Esempi di tali potenziali fonti di ignizione sono superfici calde con una temperatura superiore a 700^ e dispositiivi elettrici di commutazione.

Istruzioni per il prodotto Multi V

• I dispositivi di protezione, le tubazioni e gli accessori devono essere protetti per quanto possibile dagli effetti ambientali aversi, ad esempio il pericolo di raccolta e congelamento dell'acqua nei tubi di scarico o l'accumulo di sporcizia e detriti.
• Le elettrovalvole devono essere posizionate correttamente nelle tubazioni per evitare shock idraulici.
• Le elettrovallvole non devono bloccarsi nel refrigerante liquido a meno che non venga fornito un adeguato scarico al lato a bassa pressione delsystema refrigerante.
• I giunti refrigeranti realizzati sul Campo all'interno devono essere sottoposti a test di tenuta. Il metododi testuve ave una sensibilità di 5 grammi all'anno di refrigerante o migliorare sotto una pressione di almeno 0,25 volte la pressione massima consentita. Non delve essere rilevata alcuna perdita.

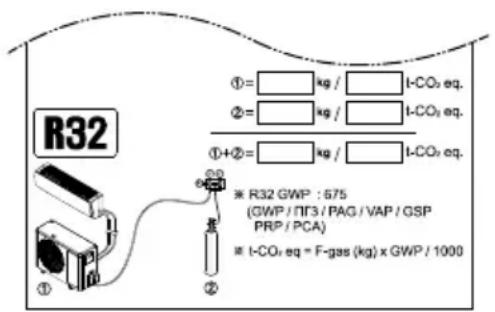

• Dopo aver controllato l'etichetta sottostante attaccata sull'unità esterna, annotare la quantità di refrigerante su diessa.

Istruzioni per il prodotto Hydrokit

• I dispositivi di protezione, le tubazioni e gli accessori devono essere protetti, per quanto possibile, dagli effetti ambientali negativi, ad es.
  L'apertura di estrazione dell'aria alla stanza deve trovarsi in corrispondenza o al di fatto del punto di rilascio del refrigerante.
• Per le unità montate a pavimento, il punto di rilascio del refrigerante deve essere il più basso possibile.
• Le aperture di estrazione dell'aria devono essere posizionate a una distance sufficiente delle aperture di presa d'aria per impedire il ricircolo nell'amiente.

ISTRUZIONI DI ATTENZIONE

ATTENZIONE

• Per ridurre il rischio di lesioni personali lievi, malfunzionamenti o danni al prodotto o ai beni durante l'uso dell'elettrodomestico, atteneri alle precauzioni basilari, ad esempio:

Istruzioni per il prodotto comune

• Chiunque lavori o acceda a un circuito refrigerante deveseissere in possesso di un certificato valido corrente rilasciatode un'autorità di valutazione accreditata dal

settore che ne autorizzi la competenza a maneggiare refrigeranti in modo sicuro in conformità con le specifiche di valutazione riconosciute nel settore.
- Le operazioni di manutenzione devono essere fatto esclusivamente seguendo leindicazioni del produttore delle attrezzature. La manutenzione e la riparazione che richiedono l'assistenza di personale technique abilitato devono avvenire molto la supervisione di personale competente nell'uso di refrigeranti inflammabili.
- L'installazione di tubature deve essere ridotta al minimo.
- I tubi devono essere protetti da danni fisici.
- Il rispetto delle normative nazionali sul gas deve essere rispettato.
- I collegamenti meccanici (connettori meccanici o giunti svasati) devono essere accessibili a scopo di manutenzione.
- La manutenzione dovrà essere effettuata unicamente come specificato dal produttore.
L'elettrodomestico delve essere conservato in modo da evitare danni meccanici.
- Il produttore deve specificare altre potenziali sorgenti a funzionamento continuo che sono solite provocare l'innesco del refrigerante utilizzato.
- Prima di aprire le valvole deve essere effettuato un collegamento brasato, saldato o meccanico per consentire al refrigerante di fluire tra le parti delsystema di refrigerazione.
- Quando i connettori meccanici vengono riutilizzati all'interno, le parti di tenuta devono essere rinnovate.
- Quando i giunti svasati vengono riutilizzati all'interno, la parte svasata deve essere rifabbricata.
- La tubatura del refrigerante deve essere protetta o chiusa per evitare danni.
- I connettori flessibili del refrigerante (come le linee di collegamento tra l'unità interna ed esterna) che possono essere spostati durante le normali operazioni devono essere protetti da danni meccanici.
- Pulizia periodica (più di una volta all'anno) delle particelle di polvere o sale intrappolate sullo scambiatore di calore utilizzato acqua.
- Lo smontaggio dell'unità e il trattamento dell'olio refrigerante e di eventuali parti sono operazioni da eseguirsi in conformità con le normative standard locali e nazionali.

Istruzioni per il prodotto per condotti

• Collegata tramite un sistema di condotti dell'aria a uno o più locali, l'aria di mandata e ritorno deve essere convogliata direttamente nell'ambiente.
• Le aree aperte come i controsoffitti non devono essere utilizzate come condotto dell'aria di ritorno.

Istruzioni per il prodotto Multi V

• Le tubazioni delle apparecchiature dello spazio occupato devono essere installate in modo tale da proteggere da danni accidentali durante il funzionamento e il servizio.

• Devono essere prese precauzioni per evitare vibrazioni o pulsazioni excessive alle tubazioni di refrigerazione.

• Devono essere previste misure per l'espanzone e la contrazione di lunghi tratti di tubazioni.

• Le tubazioni nei sistemi di refrigerazione devono essere progettate e installare in modo da ridurre al minimo la probabilità che uno shock idraulico danneggi il sistema.
• I tubi e i componenti in acciaio devono essere protetti alla corrosione con un rivestimento antiruggine prima di applicare qualsiasi isolamento.
• Gli elementi del tubo flessibile devono essere protetti da danni meccanici, sollecitazioni eccessive dovute a torsione o altre forze. Dovrebbero essere controllati annualmente per danni meccanici.
• Le apparecchiature e le tubazioni interne devono essere montate e protette in modo sicuro in modo tale che non si verifichino rotture accidentali delle apparecchiature a causa di eventi come lo spostamento di mobili o attività di ricostruzione.

Istruzioni di sicurezza per il servizio

Controlli nella zona

• Prima di iniziare a lavorare su sistemi contenti refrigeranti infiammabili, sono necessari controlli di sicurezza per garantire che il rischio di incendio sia ridotto al minimo. Per la riparazione del sistema di refrigerazione, è necessario rispetto le seguenti precauzioni prima di eseguire interventi sulsystema.

Procedura di lavoro

• I lavori devono essere intrapresi secondo una procedura controllata in modo da ridurre al minimo il rischio di presenza di un gas o di un vapore inflammabile durante l'esecuzione dei lavori.

Area di lavoro generale

• Tutto il personale addetto alla manutenzione e le altre personne che lavorano nella zona devono essere istruite sulla natura dei lavori in corso. I lavori in spazi ristretti devono essere evitati.

Controllo della presenza di refrigerante

• L'area deve essere controllata con un rilevatore di refrigerante appropriato prima e durante il lavoro, per garantire che il techniciano sia a conoscenza di atmospere potenzialmente infiammabili.
• Assicurarsi che l'attrezzatura di rilevamento delle perdite utilizzata sua adatta all'uso con refrigeranti inflammabili,cioè non scintillanti,adeguatamente sigillati o a sicurezza intrinseca.

Presenza di un estintore

• Se si devono eseguire lavori a caldo sull'impianto di refrigerazione o su qualsiasi parte associata, devono essere disponibili a portata di mano adeguati dispositivi antincendio. Avere un estintore a polvere secca o CO2 adiacente all'area di ricarica.

Nessuna fonte di accensione

• Nessuna persona che svolga un lavoro in relazione a un sistema di refrigerazione che impliche l'esposizione di qualiasi tubazioni, dovrà utilizzare qualsiasi fonte di ignizione in maniera tale da provocare il rischio di incendio o esplosione.

• Tutte le possibili fonti di accensione, incluso il fumo di sigaretta, devono essere mantenute sufficientemente lontane dal luogo di installazione, riparazione, rimozione e smaltimento, durante le quali è possible che il refrigerante venga rilasciato nello spazio circostante. Prima di iniziare il lavoro, l'area intorno all'apparecchiatura deve essere ispezionata per assicurarsi che non vi siano pericoli di infiammabilità o rischi di accensione. Dovranno essere esposti i cartelli "Vietato fumare".

Zona ventilata

• Assicurarsi che l'area sa all'aperto o che sa adeguatamente ventilata prima di entrare nel systemo o eseguire qualsiasi lavoro a caldo. Un certo grado di ventilazione dovrà continuare durante il periodo in cui viene svolto il lavoro. La ventilazione dovrebbe disperdere in modo sicuro il refrigerante rilasciato e preferibilmente espellerlo esternamente nell'atmosfera.

Controlli alle apparecchiature di refrigerazione

• Qualora i componenti elettrici vengano modificati, questi dovranno essere adatti allo scopo e alle specifiche corrette. Seguire sempre le linee guida di manutenzione e assistenza del produttore.
• In caso di dubbio, consulhare l'ufficio tecnico del costruttore per l'assistenza.

• I seguenti controli devono essere applicatiagli impianti cheutilizzano refrigeranti inflammabili:

• La carica effettiva del refrigerante è conforme alle dimensioni della stanza all'interno della quale sono installate le parti contenti refrigerante.

• Le machine di ventilazione e le uscite funzionano in modo adeguato e non sono ostruite.
• Se si utilizza un circuito di refrigerazione indiretto, controllare la presenza di refrigerante nel circuito secondario.
• La marcatura sull'apparecchiatura continua ad essere visible e leggibile. Le marcature e i segni illeggibili devono essere corretti.
• I tubi delsystemadi refrigerazione o i componenti saranno installati in una posizione che non li esponga a sostanze che possano corrodere i componenti contententi il refrigerante, a meno che i componenti stessi non siano costruiti in materiali resistenti alla corrosione o siano stati protetti in qualche altro modo.

Controlli ai dispositivi elettrici

• Le riparazioni e la manutenzione dei componenti elettrici devono includere i controllingi di sicurezza iniziali e le procedure di ispezione dei componenti.
• Se esiste un guasto che potrebbe compromettere la sicurezza, alla non deve essere collegata alcuna alimentazione elettrica al circuito fino a quando non è stato risolto in modo soddisfacente.
• Se il guasto non può essere eliminato immediatamente, ma è necessario continuare a funzionare, delve essere utilizzata un'adeguata soluzione temporanea.

• Questo deve essere comunicato al proprietario dell'apparecchiatura in modo che tutte le parti ne siano informate.

• I controlli di sicurezza iniziali devono includere:

• I condensatori vengono scarici: quello deve essere fatto in modo sicuro per evitare la possibilità di scintille.

• Nessun componente e cablaggio elettrico sotto tensione è esesto durante la carica, il recupero o lo spurgo dell'impiano.
• Continuità del collegamento a terra.

Riparazione dei componenti sigillati

• Durante le riparazioni dei componenti sigillati, tutte le forniture elettriche devono essere scollegate dall'apparecchiatura su cui si sta lavorando prima di qualiasi rimozione dei coperchi sigillati, ecc.
• Se è assolutamente necessario ave un'alimentazione elettrica alle apparecchiature durante la manutenzione, alla una forma di rilevamento delle perdite funzionante in modo permanente deve essere localizzata nel punto più critico per avvertire di una situazione potenzialmente pericolosa.
• Particolare attenzione deve essere prestata a quanto segue per garantire che, lavorando sui componenti elettrici, l'involucro non venga alterato in modo tale da alterare il livello di protezione.
• Cio delve includere danni ai cavi, numero eccessivo di collegamenti, morsetti non realizzati secondo le specifiche originali, danni alle guarnizioni, montaggio errato dei pressacavi, ecc.
• Assicurarsi che l'apparecchio sia montato in modosicuro.
• Assicurarsi che le guarnizioni o i materiali di tenuta non si siano degradati al punto tale da non servire più allo scopo di impedire l'ingresso di fluttuazioni.
• Le parti di ricambio devono essere conformi alle specifiche del produttore.

Riparazione di componenti a sicurezza intrinsecca

• Non applicare al circuito carichi induttivi o capaciti permanenti nella assicurarsi che questi non superino la tensione e la corrente consentite per le apparecchiature in uso.
• I componenti a sicurezza intrinseca sono gli unici tipi che possono essere lavorati sotto tensione in presenza di un'atmosfera inframmabile.
  L'apparecchiatura di prova deve essere al valore nominale corretto.
• Sostituire i componenti solo con parti specificate dal costruttore.
• Altre parti possono provocare l'accensione di refrigerante nell'atmosfera a causa di una perdita.

NOTA

• L'uso del sigillante siliconico può inibire l'efficacia di alcuni tipi di apparecchiature di rilevamento delle perdite.
• I componenti intrinsecamente sicuri non devono essere isolati prima di lavorare su di essi.

Cablaggio

• Il cablaggio non sare soggetti a usura, corrosione, pressione eccessiva, vibrazioni, spigoli vivi o qualsiasi altri effetto ambientale negativo.
• Il controlledo delveanche tener conto degli effetti dell'invecchiamento o delle vibrationi continue provenienti da fonti quali compressori o ventilatori.

Rilevamento di refrigeranti inflammabili

• In alcuna circostanza saranno utilizzate fonti di innesco per cercare eventuali perdite di refrigerante.
• Non sare possibile usare torque alogene (o altri rilevatori che facciano uso di fiamme libere).

• I seguenti metodi di rilevamento delle perdite sono considerati accettabili per tutti i sistemi di refrigeranti.

• Sarà necessario utilizzato un rilevatore di perdite elettronico per rilevare perdite di refrigerante, ma, in caso di refrigeranti infiammabili, la sensibilità potrebbe non essere adeguata o potrebbe essere necessaria una ricalibrazione. (Le apparecchiature di rilevamento devono essere calibrate in un'area priva di refrigerante.)

• Assicurarsi che il rilevatore non sia una potenziale fonte di accensione e che sua adatto al refrigerante utilizzato
• L'apparecchiatura di rilevamento delle perdite deve essere impostata su una percentuale dell'LFL del refrigerante e deve essere calibrata sul refrigerante utilizzato e viene confirmata la percentuale di gas appropriata (25% massimo).
• I fluidi per la rilevazione di perdite sono utilizzabili although the liquidation of the refrigerant is not necessarily a good candidate for use in the industry.

NOTA

• Esempi di fluidi per il rilevamento delle perdite sono

• Metodo a bolle

• Agenti metodofluorescente

• Se si sospetta una perdita, sare necessario rimuovere/spegnere tutte le fiamme vivo.

• Se dovesse essere trovata una perdita di refrigerante che necessiti da una brasatura, il sistema dovrá essere svuotato dal refrigerante, o sare necessario isolarlo (mediante valvole di chiusura) in una parte delsystema lontana dalla perdita. La rimozione del refrigerante deve avvenire secondo la procedura di rimozione ed evacuatione.

Rimozione ed evacuazione

• Quando si accede al circuito del refrigerante per effettuire riparazioni, o per qualsiasi altri scopo, devono essere utilizzate le procedure convenzionali. Tuttavia, per i refrigeranti infiammabili è importante seguire le migliori pratiche poichè l'infiammabilità è un fattore da tenere in considerazione. Dovrà essere rispetto la seguente procedura:

• Rimuovere il refrigerante;

• Spurgare il circuito con gas inerte (opzionale per A2L);
  Evacuare (opzionale per A2L);

• Spurgare con gas inerte (opzionale per A2L);

• Aprire il circuito tagliando o brasando.

• La carica di refrigerante deve essere recuperata nei cilindri di recupero corretti.

• Per gli apparecchi contenti refrigeranti inflammabili diversi dai refrigeranti A2L, il sistema deve essere spurgato con azoto privo di ossigeno per renderere l'apparecchio sicuro per i refrigeranti inflammabili.
• Questo processo potrebbe dover essere ripetuto più volte.
  L'aria compressa o l'ossigeno non devono essere utilizzati per lo spurgo dei sistemi refrigeranti.
• Per gli appearecchi contenti refrigeranti inflammabili, diversi dai refrigeranti A2L, lo spurgo dei refrigeranti deve essere ottenuto interrompendo il vuoto nelsystema con azoto privo di ossigeno e continuando a riempirlo fino al raggiungimento della pressione di esercizio, quindi sfiatando nell'atmosfera e infine abbassando a vuoto.
• Questoprocessodevesereripetutofinaoquardonviepiu refrigeranteall'internodelsystema.
• Quando viene utilizzata la carica finale di azoto privo di ossigeno, il sistema deve essere sfiatato fino alla pressione atmosalferica per consentire lo svolgimento del lavoro.
• Questa operazione è assolutamente vitale se si vogliono effettuare operazioni di brasatura sulle tubazioni.
• Assicurarsi che l'uscita della pompa del vuoto non sia vicina a potenziali fonti di ignizione e che sua disponibile ventilazione.

Procedure di carica

• Oltre alle procedure di tariffazione convenzionali, si devono seguire i seguenti requisiti.

• Assicurarsi che non avvenga contaminazione tra diversi refrigeranti quando si utilizzato strumenti per la ricarica. Tubi o condotte saranno il più brevi possibili per minimizzare la quantità di refrigerante in anni containuta.

• Le bombole devono essere mantenute in una posizione appropriata secondo le istruzioni.
• Assicurarsi che l'impianto di refrigerazione sia collegato a terra prima di caricare il sistema con il refrigerante.
• Etichettare il sistema quando la carica è completeness (se non lo è giornata).

• Sarà necessario fare molta attenzione a non riempire troppo il systemà di refrigerazione.

• Prima di ricaricare l'impianto deve essere testato a pressione con l'apposto gas di spurgo.

• Ilsystemasaratestato per la presenza di perdite alcompletamento della carica,ma prima della messainservizio.
• Sarà effettuato un secondo test per la presenza di perdite prima di lasciare il)sito.

Ripristino

• Quando si rimuove il refrigerante da un impianto, sia per la manutenzione che per la disattivazione, si raccomanda di atteneri alla buona pratica di rimuovere tutti i refrigeranti in modo sicuro.
• Quando si trasferisce il refrigerante in bombole, assicurarsi che vengano utilizzate solo bombole di recupero del refrigerante appropriate.
• Assicurarsi che sia disponibile il numero corretto di bombole per il mantenimento della carica totale delsystema.
• Tutte le bombole da utilizzare sono designate per il refrigerante recuperato ed etichettate per quel refrigerante (cchio bombole speciali per il recupero del refrigerante).
• Le bombole devono essere complete di valvola limitatrice di pressione e relative valvole di intercettazione in buone condizioni. Le bombole di recupero vuote vengono evacuate e, se possibile, raffreddate prima che avventa il recupero.
• L'attrezzatura di recupero deve essere in buono stato di funzionamento con una serie di istruzioni relative all'attrezzatura a portata di mano e deve essere adatta al recupero di refrigeranti infiammabili
• Inoltre, deve essere disponibile una series di bilanc calibrate e in buone condizioni di funzionamento.
• I tubi flessibili devono essere completi di attacchi staccati nella perdite e in buone condizioni.
• Prima di utilizzato la macchina di recupero, verificare che sia in condizioni di funzionamento soddisfacenti, che sia stata sottom posta a una corretta manutenzione e che tutti i componenti elettrici associati siano sigillati per evitare l'accensione in caso di rilascio di refrigerante. Consultare il produttore in caso di dubbi.
• Il refrigerante recuperato deve essere restituito al fornitore di refrigerante nella corretta bombola di recupero e la relativanota di trasferimento dei rifiuti deve essere predisposta.
• Non mescolare i refrigeranti nelle unità di recupero e soprattutto nelle bombole. Se i compressori o gli oli per compressori devono essere rimossi, assicurarsi che siano stati evacuati ad un livello accettabile per assicurarsi che il refrigerante inflammabile non rimanga all'interno del lubrificante.
• Il processo di evacuationhe devese effettuato prima di restituire il compressore ai fornitori.
• Per accelerare quelloprocessodeveseessereutilizzato solo il riscaldamento elettrico del corpo del compressore.
• Quando l'olio viene drenato da un sistema, deve essere effettuato in modo sicuro.

Etichettatura

L'apparecchiatura deve essere etichettata con l'indicazione che è stata dismessa e svuotata del refrigerante.
L'etichetta deve essere datata e firmata.
- Assicurarsi che sull'apparecchiatura siano presenti etichette che dichiarino che l'apparecchiatura contiene refrigerante inflammabile.

Disattivazione

• Prima di eseguire esta procedura, è essenziale che il technique conosca Completely l'apparecchiatura e tutti i loro dettagli.
• Si raccomanda la buona pratica di recuperare tutti i refrigeranti in modo sicuro.
• Prima di eseguire il lavoro, si deve prelevare un campione di olio e di refrigerante nel caso in cui sia necessaria un'analisi prima di riutilizzare il refrigerante recuperato.
• É essenziale che l'énergía elettrica sia disponible prima dell'inizio del compito.

a) Acquisire familiarità con l'apparecchiatura e il suo funzionamento.
b) Isolare elettricamente il sistema.
c) Prima di tentare la procedura assicurarsi che:

• Sia disponibile, se necessario, un'attrezzatura meccanica per la movimentazione delle bombole di refrigerante;
• Tutti i dispositivi di protezione individuale siano disponibili ed utilizzati correttamente;
• Il processo di recupero sia sempre supervisionato da una persona competente;
• Le attrezzature e le bombole di recupero siano conformi alle norme appropriate.

d) Se possibile, pompare il sistema di refrigerazione verso il basso.
e) Se il vuoto non è possibile, realizare un collettore in modo che il refrigerante possa essere rimioso da varie parti delsystema.

f) Assicurarsi che la bombola sua posizionata sulle bilance prima di procedere al recupero.

g) Avviare la macchina di recupero e operare secondo le istruzioni.
h) Non riempireccessivamente le bombole. (Non più dell'80% del volume di carica del liquido).
i) Non superare la pressione massima di esercizio della bombola,anche temporaneamente.
j) Quando le bombole sono state riempite correttamente e il processo è stato completato, assicurarsi che le bombole e l'attrezzatura siano rimoso dal址 prontamente e che tutte le valvole di isolamento sull'attrezzatura siano chiuse.
k) Il refrigerante recuperato non deve essere caricato in un altro impianto di refrigerazione, a meno che non sia stato pulito e controllato.

Qualificazione dei lavoratori

Il manuale deve contentere informazioni specifiche sulla qualificazione richiesta del personale operativo per le operazioni di manutenzione, assistenza e riparazione. Ogni procedura lavorativa che incida sui mezzi di sicurezza deve essere eseguita solo da persona competenti. Esempi di tali procedure di lavoro sono:

• Irruzione nel circuito refrigerante.
• Apertura di componenti sigillati.
• Apertura di recinzioni ventilate.

• Per le installmenti con giunti meccanici applicati sul Campo che sono esposti nella spazio occupato, le istruzioni devonoindicare che delve essere posizionato un sensore.

• Entro 2 m di distanza orizzontale in linea visiva con l'unità e su una parete all'interno dell'ambiente in cui è installata l'unità; e

• 100 mm soprà il pavimento dove h0 non è a più di 300 mm dal pavimento; o

• 300 mm soprà il pavimento dove hò è maggiore di 300 mm dal pavimento.

Tutte le unità interne devono essere installate in modo che A o VA sia maggiore di Amin

Diagramma di flusso

*1 (ISO 5149-3:2014, clausola 5)

• Mc = Quantità totale di refrigerante nelsystema (kg)
  A: superficie del pavimento (la stanza è quella in cui è installata l'unità interna o l'area della stanza più piccola è collegatatramiteunsystemadicondotti)
  VA : superficie del pavimento ventilata (somma della superficie della stanza collegata alla ventilazione naturale)
• Amin : superficie minima (trovare nella tabella 1 o 2)
• Unità ETRS: sistemi di refrigerazione a tenuta migliorata.
• hinst : altezza di installmente. Altezza.
  h0: altezza di sgancio. Altezza di riferimento o altezza dell'apertura più Bassa del collegamento al condotto a ciascun vano condizionato

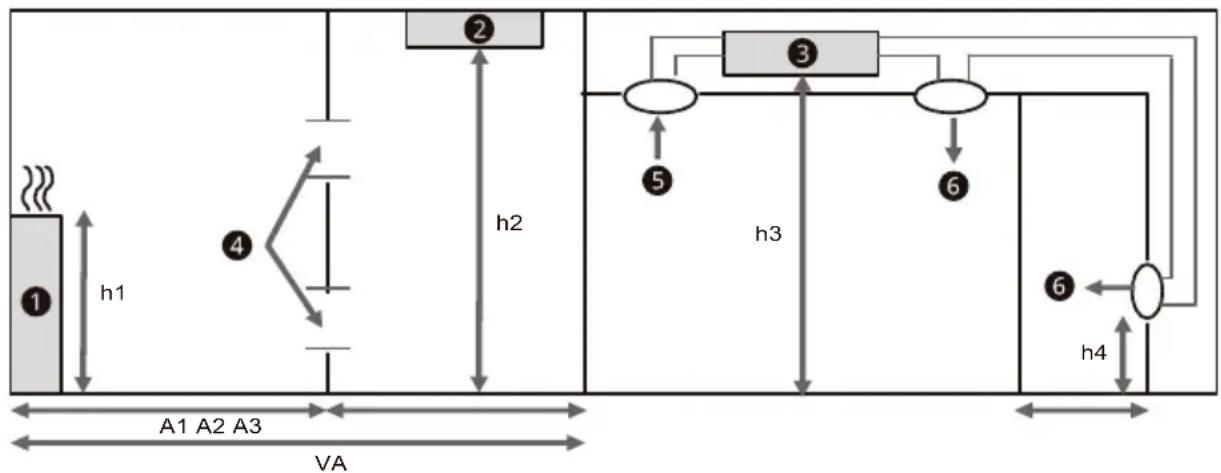

Unità interna 1 : hinst=0, h0=h1, A=A1, VA=A1+A2 (se è soddisfatta la condizione di ventilazione naturale)
Unità interna 2 : hinst=h2, h0=h2, A=A2, VA=A1+A2 (se la condizione di ventilazione naturale è soddisfatta)
3 Unità interna 3 : hinst=h3, h0=h4, A=A3
4 Apertura di ventilazione naturale
5 Apertura di ritorno
6 Apertura di mandata

Come calculare la quantità massima di refrigerante

Quando si installa l'elettrodomestico, la quantità di refrigerante aggintivo caricato deve essere considerata il diametro del tubo, la lunghezza e la quantità di refrigerante che può essere caricata nell'unità interna.

Quantità di refrigerante aggintivo (kg)

= Lunghezza totale del tubo (m): 22,20 mm X 0,313 kg/m (R32)
+ Lunghezza totale del tubo (m): 19,05 mm X 0,235 kg/m (R32)
+ Lunghezza totale del tubo (m): 15,88 mm X 0,153 kg/m (R32)
+ Lunghezza totale del tubo (m): 12,70 mm X 0,103 kg/m (R32)
+ Lunghezza totale del tubo (m): 0.52 mm X 0,053 kg/m (R32)
+ Lunghezza totale del tubo (m): 0,35 mm X 0,019 kg/m (R32)
+Numero di unità HR installate (2, 3, 4 porte) X 0,45 kg (R32)
+Numero di unità HR installate (6, 8 porte) X 0,9 kg (R32)
+ Quantità di refrigerante aggiuntivo per unità interna*1

*1 Fare riferimento al foglio di carta denominato Tabella dei refrigeranti aggiuntivi dell'IDU. è fornito nell'unità esterna.

Unità ETRS

Per installare l'unità interna, potrebbero essere necessarie alcune misure di sicurezza a seconda dell'area o dell'area ventilata del pavimento (quando si utilizza la ventilazione naturale). La carica massima del systemà è di 15,964 kg x numero di unità interne nel sisternon superiore a 63,856 kg. Le misure di sicurezza sono il kit di al larme LG (PLDCAA0S), la v alvoi tercettazione LG (PR HPZ0 * 0) e la ventilazione naturale. Per maggiori dettagli sugli accessori LG (k it di allarme, valvola di spegnimento), vedere il manuale degli accessori.

Il gno la tabella si basano sull'altezza della stanza di 1,8 m. Se è più alto (max 2,2 m), è possibile applicare una superficie minima inferiore.

Superficie minima del piano sotterraneo più basso

Non è necessaria alcuna misura di sicurezza
Due misure di sicurezza
Non può essere installato

Superficie minima degli altri piani

Non è necessario alcun dispositivo di sicurezza
2Una misura di sicurezza
3Due misure di sicurezza

Installazione generale

Per installare l'unità interna, potrebbe essere necessario un disposittivo di sicurezza a seconda dell'area o dell'area ventilata del pavimento ( quando viene utilizzata la ventilazione naturale). Se Mc è superiore a 15,964 kg, è necessario installare una ventilazione naturale.

Il grafico e la tabella si basano sull'altezza minima di installmente delle unità interne. Se è più alto, può essere applicata una superficie minima maggiore.

h0 differisce in base al tipo di modello.

• Sospesa a soffitto, montaggio a parete: 2,2
  Cassetta, da pavimento (PT,PF): 1,8
  Hydrokit (montaggio a parete): 1,3
• Hydrokit (collocazione a pavimento), da pavimento (altri): 0,6
• Condotto : altezza dell'apertura più Bassa del collegamento al condotto a ciascun vano condizionato

Condizione di ventilazione naturale

Se è installata una ventilazione naturale che soddisfa le condizioni seguenti, "A" più essere sostituito con "VA". Per l'unità ETRS, se utilizzata come misura di sicurezza, "A" non più essere sostituita con "VA".

Per l'aperture inferiore:

• Non è un'apertura verso l'esterno
• L'aperture non può essere chiusa
  -L'aperture deve essere Anvmin
• L'area di eventuali aperture superiori a 300 mm dal pavimento non conta ai fini della determinazione di Anvmin
• Almeno il 50% di Anvmin si trovava a meno di 200 mm dal pavimento
• Il fondo dell'apertura inferiore è ≤ 100 mm dal pavimento
  -L'altezza del I'apertura ≥ 20mm

Per l'aperture superiore:

• Non è un'apertura verso l'esterno
• L'apertura non può essere chiusa
  -L'apertura deveseissere ≥ 50% di Anvmin
• La parte inferiore dell'apertura superior e deve esse re 1 500 mm sopra il pavimento
  -L'altezza dell'apertura e ≥ 20mm

1 Ambiente 1
Ambiente 2
Non contare

• Area minima di aperture (Anv)

$$ A n v _ {\min } = \frac {m _ {c} - m _ {\max }}{L F L \times 1 0 4} \times \sqrt {\frac {A}{g \times m _ {\max}} \frac {M}{M - 2 9}} $$

g E I'accelerazione di gravità di 9,81 m/s2

29 E la massa molare media dell'aria in kg/kmol.

Anv E I'apertura minima per la ventilazione naturale in ^2

Per l'unità ETRS, Anv min = 0.013 m²

mc E la carica di refrigerante eftiva del refrigerante nel systemain kg;

m max E la carica massima consentita di refrigerante nel systema in kg, Calcolata secondo l'equazione sottostante owero 15,964 kg.

$$ m _ {\max } = 2. 5 \times (\text {L F L}) ^ {(5 / 4)} \times h _ {0} \times (\mathrm {A}) ^ {(1 / 2)} $$

Non superare al di sotto

$$ m _ {\max } = 0. 7 5 \times \mathrm {L F L} \times h _ {0} \times A $$

LFL É il limite inferiore di infiammabilità in kg/m³;

Shembuj per keto procedura pune jane:

Naturalios vedinimo salygos

NURODYMAI DÉL SAUGOS

PRIŠ NAUDODAMI PERSKAITYKITE VISAS INSTRUKCIJAS

Kontrolli fuq Apparati Elettrici

• It-tiswija u l-manutenzjoni tal-komponenti elettrici ghandhom jinkludu kontrolli inizjali tas-sikurezza u proceduri ta' spezzjoni tal-komponenti.
  Jekk tezisti hsara li tista' tinkcomprometti s-sigurtà, Iebda provvista tal-elettriku ma ghandha tigi konnessa mac-cirkwit sakemm tigi ttrattata b'mod sodisfacenti.
  Jekk il-hsara ma tkunx tista' tigi kkoreguta immedjatament izda jkun mehtieg li jitkompla x-xoghol, ghandha tintuza soluzzjoni temporanja adegwata.
  Dan ghandu jigi rrappurtat lis-sid tat-taghmir sabiex il-partijiet kollha jigu avzati.

• Il-kontrolli inizjali tas-sigurtà ghandhom jinkludu:

• Il-capacitors jigu skarikati: dan ghandu jsir b'mod sikur biex tigi evitata l-possibiltà ta' xrar.

• L-ebda componenti elettrici live u wajers ma huma esposti waqt I-iccargjar, I-irkupru jew it-tindif tassistema.
• Kontinwità tal-kollegament tal-ert.

Ghall-unità ETRS, Anv min = 0.013 m²

mc Huwa c-carg tar-refrig erant attwali tar-refrig erant fis-sistema f'kg;

mmax Huwa c-ca'art-refrig erant massimu permissi bbli fis-sistem a f'kg, Ikkalkulat skont l-ekwajni hawn taht jew 15.964 kg.

$$ m _ {\max } = 2. 5 \times (\mathrm {L F L}) ^ {(5 / 4)} \times \mathrm {h} _ {0} \times (\mathrm {A}) ^ {(1 / 2)} $$

Qo'shimcha sovutish vositasi miqdori (kg)

= Jami quvur uzunligi (m): 22.20 mm × 0.313 kg/m (R32)
+ Jami quvur uzunligi (m): 0 19.05 mm × 0.235 kg/m (R32)
+ Jami quvur uzunligi (m): 0.158 mm × 0.153 kg/m (R32)
+ Jami quvur uzunligi (m): 0.12.70 mm × 0.103 kg/m (R32)
+ Jami quvur uzunligi (m): 9.52 mm × 0.053 kg/m (R32)
+ Jami quvur uzunligi (m): 0.6.35 mm × 0.019 kg/m (R32)
+ O'rnatilgan HR bloklar soni (2, 3, 4 port) × 0.45 kg (R32)
+ O'rnatilgan HR bloklar soni (6, 8 port) × 0.9kg (R32)

Ichki bloc uchun qo'shimcha sovitish vositasmiqdori*1

*1 Iltimos, tashqi blok ichida taqdim etilgan "IDU Qo'shimcha sovitish vositasmiqdori" nomli qog'oz varagiga murojaat qiling.

ETRS bloki

Ichki blokni o'rnatish uchun, hudud yoki shamollatladigan pol yuzasiga (tabiy shamollatish ishlatilganda) qarab ba'zi xavfsizdhoralariga ehtioyo bo'lishi mumkin. Tizimning maksimal sovitish moddasi zaryadi - tizimdagi ichki bloklar soniga ko'paytirilgan 15.964 kg, lekin 63.856 kg dan oshmasligi kerak. Xavfsizlik choralarga LG signal to'plami (PLDCAA0S), LG o'chirishapani (PRHPZ0*0) va tabiy shamollatish kiradi. LG akssessuarlarining batafsil ma'lumoti (signal to'plami, o'chirishpani) uchun akssesarlar qo'llanmasiga qarang.

Grafikva Jadval 1.8 m xona balandligiga asoslangan. Āgar u balandroq bo'lsa (maksimal 2,2 m), kichikroq minimal pol maydoni qo'llanilishi mumkin.

Yer ostidagi eng past qavat uchun minimal pol yuzasi

Xavfsizlik chorusi kerak emas
2Ikki xavfsizlik chorasi
O'rnatib boImaydi
