| Tipus de producte | Climatitzador encastat (sistema split multi-zona) |
| Marca | LG |
| Model | ZRUN060LSS0 |
| Refrigerant | R32 (inflamable) |
| Alimentació elèctrica | 220-240 V ~ 50 Hz |
| Funcions principals | Climatització, deshumidificació, ventilació, mode desglaç |
| Seguretat | Detector de fuites de refrigerant, vàlvula d'aturada de seguretat, protecció contra sobrecàrregues, aïllament elèctric |
| Manteniment i neteja | Neteja periòdica dels intercanviadors de calor amb aigua, verificació dels filtres, inspecció de les connexions elèctriques |
| Refrigerant addicional | Càlcul segons longitud i diàmetre dels tubs (veure taula de càrrega) |
| Tipus d'instal·lació | Interior (encastat) i exterior, requereix un professional qualificat |
| Temperatura de funcionament | Segons configuració, consultar el manual d'instal·lació |
| Garantia | Estàndard LG (veure condicions a la botiga) |
Preguntes freqüents - ZRUN060LSS0 LG
Preguntes dels usuaris sobre ZRUN060LSS0 LG
0 pregunta sobre aquest aparell. Respon les que coneixes o fes la teva.
Fer una nova pregunta sobre aquest aparell
Descarrega les instruccions per al teu Aire condicionat en format PDF gratuïtament! Trobeu el vostre manual ZRUN060LSS0 - LG i torna a tenir el teu dispositiu electrònic a les mans. En aquesta pàgina es publiquen tots els documents necessaris per a l'ús del teu dispositiu. ZRUN060LSS0 de la marca LG.
MANUAL D'USUARI ZRUN060LSS0 LG
Llegiu el manual de l'usuari amb atencion abans d'utilizar I'aparell i guardeu-lo a ma per consultar-lo quando calgui.
CATALÀ
Refrigerant R32
Aquest manual pot containir imatges o continguts differents del model que ha adquirit.
Aquest manual está subjecte a revisio per part del fabricant.
INSTRUCCIONS DE SEGURETAT
LLEGIU TOTES LES INSTRUCTIONS ABANS D'UTILITZAR L'APARELL ....3
Comentaris sobre el refrigerant inflammable. 3
INSTRUCCIONSD'ADVERTENCA 3
Instruccions per al producte comu. 3
Instruccions per al producte de conductes 3
Instruccions per al producte Multi V 3
Instruccions per al producte Hydrokit. 4
INSTRUCCIONS DE PRECAUCIO 4
Instruccions per al producte comu. 4
Instruccions per al producte de conductes 4
Instruccions per al producte Multi V 4
Instruccion de seguretat pel manteniment 5
CARREGA DE REFRIGERANT
Aerea de terra minima 9

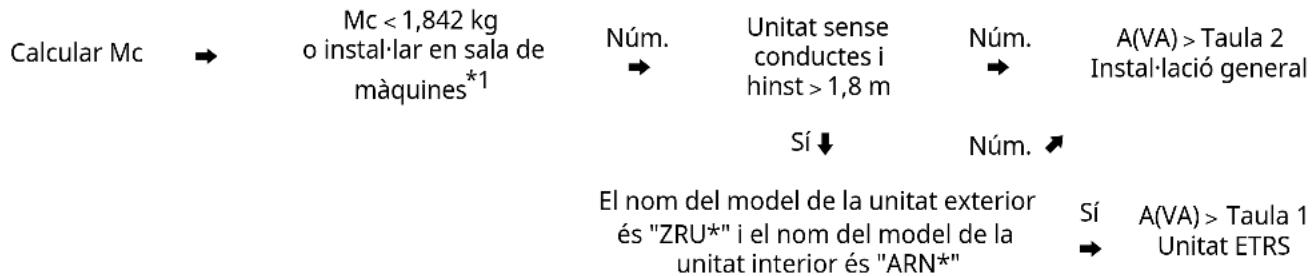

Diagramade flux. 9
Com calculating la quantitat maxima de refrigerant. 10

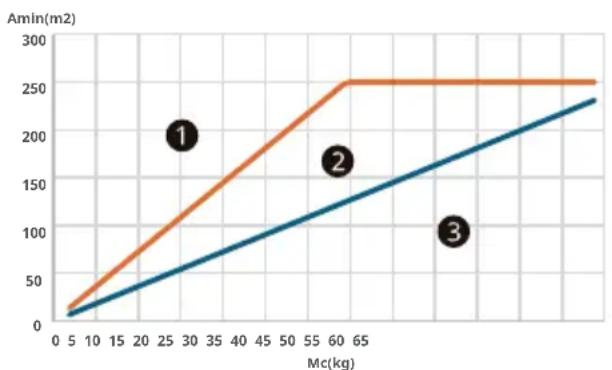

Unitat ETRS. 10

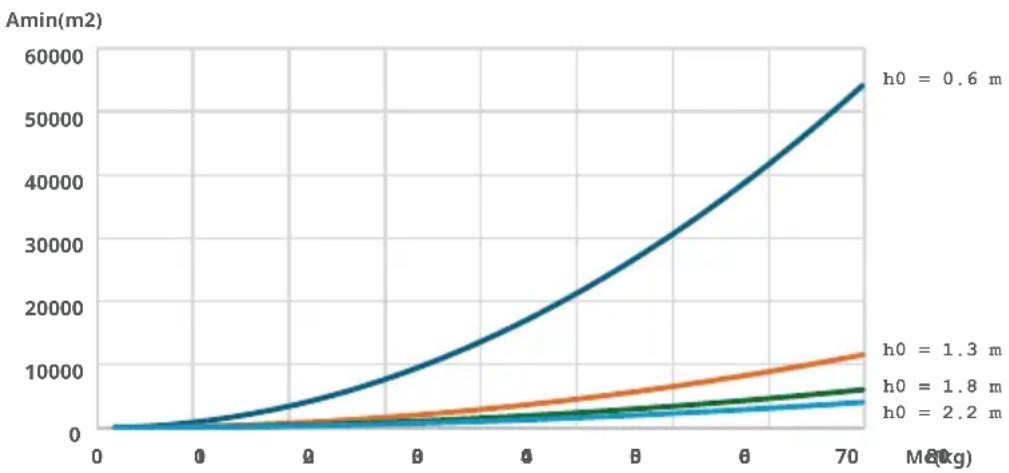

Instal-laciogeneral. 11
Condido de ventilacion natural. 11

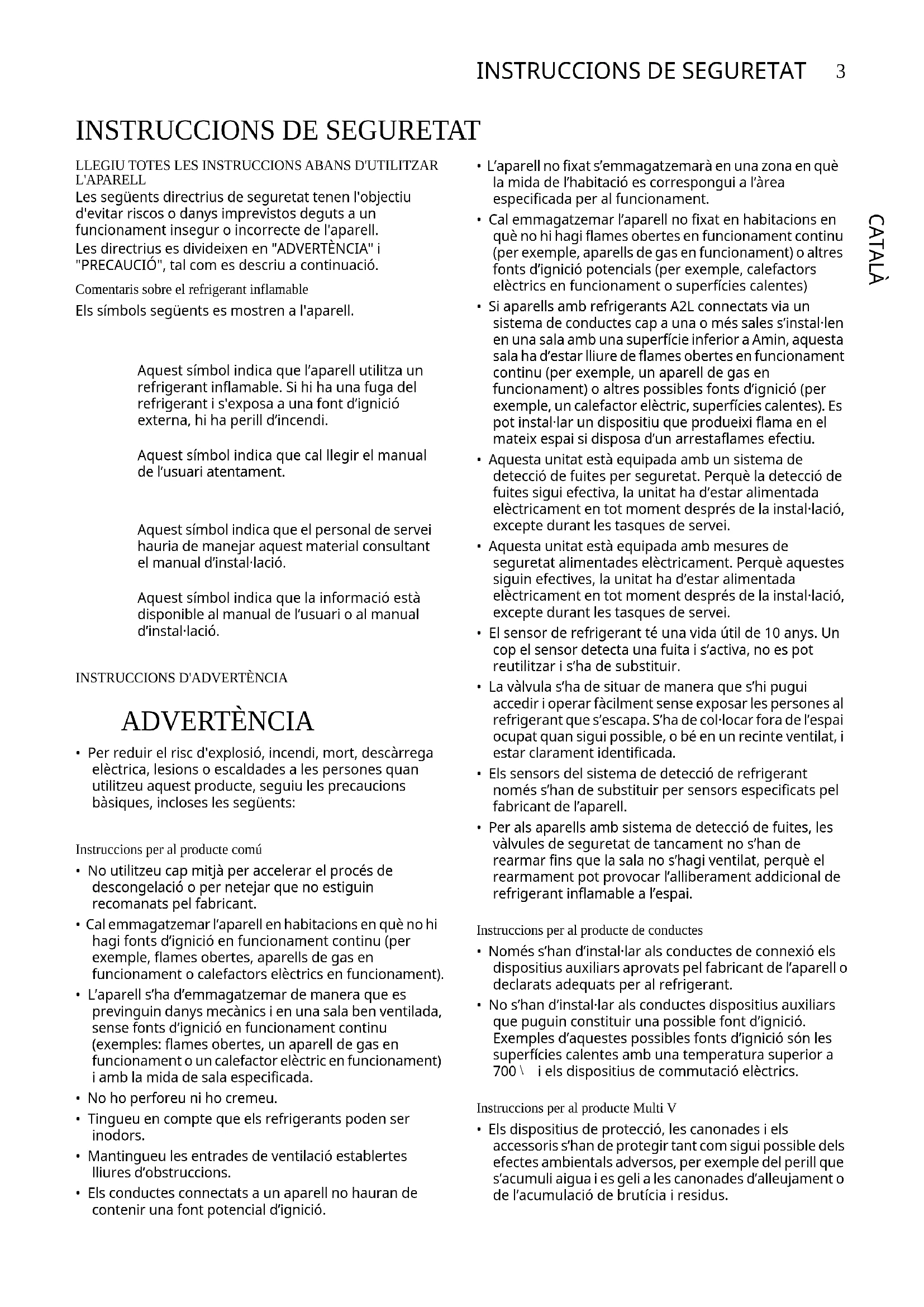

INSTRUCTIONS DE SEGURETAT
LLEGIU TOTES LES INSTRUCCIONS ABANS D'UTILITZAR L'APARELL
Les seguents directrius de seguretat tenen I'objectiu d'evitar riscos o danys imprevistos deguts a un fonctionament insegur o Incorrecte de I'aparell. Les directrius es dividexen en "ADVERTENcia" i "PRECAUCIO", tal com es descriu a continuació.
Comenteris sobre el refrigerant inflamable
Els*simbols seguents es mostren a I'aparell.
AquestsymbolindicaqueI'aparellutilizaun refrigerantinflammable.Sihahuna fuga del refrigerantisexposa auna font dignicio externa,hiha perilldincendi.
Aquestsymbolindicaquecallegirelmanual deI'usuariatentament.
Aquestsymbolindicaquelepersonal de servei hauria de manejar aquest material consultant el manual d'installacion.
Aquestsymbolindicaque la informacionestadispensablealmanualdel'usuariolamanuald'instal-lacion.
INSTRUCCIONS D'ADVERTÉNCIA
ADVERTÉNCIA
- Per reduir el risc d'explosió, incendi, mort, descàrrega electrica, lesions o escaldades a les personnes quan utilisezau aquest producte, seguiu les precautions basiques, incloses les seguents:
Instruccions per al producte comu
- No utiliser cap mità per accelerar el proces de descoggelaci o per netejar que no estiguin recomanats pel fabricant.
- Cal emmagatzemar l'aparell en habitacions en què no hi hagi fonts d'ignicio en functioment continu (per exemple, flames obertes, aparells de gas en functioment o calefactors elctrics en functioment).
L'aparell s'ha d'emmagatzemar de manera que es previnguin danys mecànics i en una sala ben ventilada, sense fonts d'ignicio en funciona continu (exemples: flames obertes, un aparell de gas en funciona o un calefactor eléctric en funciona) i amb la mida de sala spécifique. - No ho perforeu ni ho cremeu.
- Tingueu en compte queels refrigerants poden ser inodors.
- Mantingueu les entrades de ventilacio establertes lliures d'obstruccions.
- Els conductes connectats a un aparell no hauran de tenerir una font potencial d'ignicio.
L'aparell no fixat s'emmagatzemarà en una zona en què la mida de l'habitacio es correspondgui a l'areapecifieda per al funciona.
- Cal emmagatzemar l'aparell no fixat en habitaciones en què no hi hagi flames obertes en funciona continu (per exemple, aparells de gas en funciona) o autres fonts d'ignacio potencials (per exemple, calefactors electrics en funciona o superficies calentes)
- Si aparells amb refrigerants A2L connectats via un système de conductes cap a una o més sales s'installen en una sala amb una superficie inferior a Amin, aquesta sala ha d'estar lliure de flames obertes en fonctionament continu (per exemple, un aparell de gas en fonctionament) o autres possibles fonts d'ignicio (per exemple, un calefactor eléctric, superficies calentes). Es pot instal-lar un dispositiu que produiti flama en el mateix espai si disposa d'un arrestaflames efectiu.
- Aquesta unitat está equipada amb un sistema de detectació de fuites per seguretat. Perquè la detectació de fuites sigui efectiva, la unitat ha d'estar alimentada electricamente en tot moment després de la instal-lacion, excepte durant les tasques de servei.
- Aquesta unitat está equipada amb mesures de seguretat alimentades el Electricamment. Perquè aquestes siguin efectives, la unitat ha d'estar alimentada el Electricamment en tot moment despres de la instal·lacion, excepte durant les tasques de servei.
- El sensor de refrigerant é una vidautilde10 anys.Un cop el sensor detecta una fuiti i s'activa, no es pot reutilizar i s'ha de substituir.
- La valvula s'ha de situar de manière que s'hi pugui accedir i operar fácilment sense exposar les personnes al refrigerant que s'escapa. S'ha de col-locar fora de l'espaí occupat quam sigui possible, o be en un recinte ventilat, i estar clarament identificada.
- Els sensors del sistema de detecteo de refrigerant només s'han de substituir per sensors especialcats pel fabricant de l'aparell.
- Per als aparells ambSYSTEMA de detectacionde fuites,les valvules de seguretat de tancament no s'han de rearmar fins que la sala no s'hagi ventilat,perquè el rearmament pot provocar l'alliberamente再加上 de refrigerant inflamable a I'espai.
- Només s'han d'install-lar als conductes de connexión el dispositius auxiliars aprovats pel fabricant de l'aparell o declarats adequats per al refrigerant.
- No s'han d'installar als conducts dispositius auxiliars que puguin constituer una possible font d'ignicio. Exemples d'aquestes possibles fonts d'ignicio son les superficies calentes amb una temperatura superior a 700 \ iels dispositius de commutacion electrics.
Instruccions per al producte Multi V
-
Els dispositius de proteccio, les canonades iels accessoris s'han de protegir tant com sigui possible dels efectes ambientals adversos, per exemple del perill que s'acumuli aigua i es geli a les canonades d'alleujament o de l'acumulacion de bruticia i residus.
-
Les valvules solenoides s'han de positional correctament a la canonada per évitar el cop d'ariet.
- Les valvules solenoides no s'han de bloquejar amb refrigerant en fase liquida, tret que es dispon di'un alleujament adequat cap al costat de baixa pressio delsystema de refrigeracion.
- Les unions de refrigerant fabricades in situ a l'interior s'han de sotmetre a una prova d'estanquitat. El métode d'assaig ha de tener una sensibilitat de 5 grams per any de refrigerant o superior sota una pressio d'almenys 0,25 vegades la pressio maxima admissible. No s'ha de detector cap fuita.

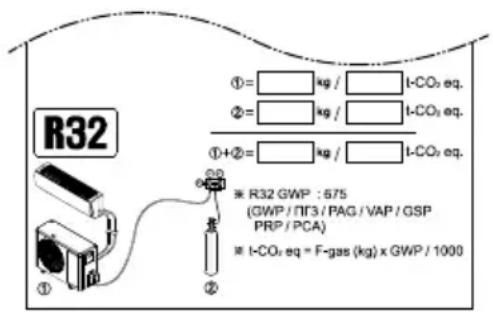

- Després de comprovar l'etiqueta que hi ha a continuacion, adherida a la unitat exterior, consigneu-hi la quantitat de refrigerant.
Instruccions per al producte Hydrokit
- Els dispositius de proteccio, les canonades iels accessoris s'han de protegir tant com sigui possible dels efectes ambientals adversos.
- L'obertura d'extracción d'aire de l'estança s'ha de situar a la mateixa alcada o per sota del punt d'alliberament del refrigerant.
- Per a les unitats de sol, el punt d'alliberament del refrigerant ha d'estar tan baix com sigui practicable.
- Les obertures d'extracción d'aire s'han de situar a una distancia sufficient de les obertures de presa d'aire per évitar la recirculacion cap a l'espai.
INSTRUCCIONS DE PRECAUCIO
PRECAUCIó
- Per.Reduir el risc de lesions Ileus, avaries o danys al producte o a l'habitatge quan utiliseu aquest producte, seguiu les precaucions basiques, incloses les seguents:
Instruccions per al producte comu
- Les personnes involucrades en la manipulació o obturada d'un circuit de refrigeracion han d'estar acreditades amb un certificat actual valid d'une autoritat avaladora acreditada del sector, que n'autoritzi la competencia de manipular refrigerants amb seguretat d'accord amb una asignificacion d'avaluacion reconeguda pel sector.
-
El mantenimiento només s'ha de dur a terme com recommana el fabricant de l'aparell. El mantenimiento i reparacion que requereixin I'ajuda d'altre personal qualificat, ha de dur-se a terme sota la supervision de la persona competent en I'us de refrigerants inflamables.
-
Cal fer el minim d'install-lacions de tubs.
- Els tubs han de protegir-se dels danys fisics.
- Cal complir amb les normatives{nationals referents al gas.
- Les connexions mecaniques (connectors mecanics o acoblaments eixamplats) han d'estar accessibles per les tasques de manteniment.
- El mantenimiento es pot dur a terme només con recommana el fabricant.
- Cal emmagatzemar l'aparell de manera que s'évitin dans ys mecanics.
- El fabricant hauria d'especificar quines són les autres fonts de funcionament continu que se sap que provoquen la ignicio del refrigerant que s'utiliza.
- Cal fer una connexión mecánica o amb una soldadura forta o fluixa abans d'obrir les valvules per permetre que el refrigerant flueixi entre les parts del sistemas de refrigeración.
- Quan es reutilizin els connectors mecanics a l'interior, cal renovar les parts d'estanquitat.
- Quan es reutilitzin acoblamenti eixamplats a l'interior, cal refabricar la part eixamplada.
- Els conductes de refrigerant han d'estar protegits o tancats per evitar danys.
- Els connectors de refrigerant flexibles (com les linies d'unión entre la unitat interior i l'exterior) que es puguin moure de lloc durant el funcionament normal, han de protegir-se de danys mecánics.
- Netegeu periodicament (més d'un cop l'any) les particules de pols o sal de l'intercanviador de calor amb aigua.
- El desmuntatge de la unitat i el tractament de l'oli refrigerant i les peces de recanvi s'ha de dur a terme d'accord amb la normativa local i nacional.
Instruccions per al producte de conductes
- Connectats mitjançant un système de conductes d'aire à una o més habitacions, l'aire d'entrada i tornada s'ha de canalitzar directament a l'espai.
- No s'han d'utilizar zones obertes com ara falsos sostres com a conducte de return d'aire.
Instruccions per al producte Multi V
- La canonada de l'equip situada en espais ocupats s'ha d'installar de manière que quedin protegits contra danys accidentals durant el funciona i el mantenimiento.
- S'han de prendre precauencias per evitar una vibracion o pulsacion excessiva a les canonades de refrigeracion.
- S'ha de preveure l'expansio i la contraccion en trams llargs de canonada.
- Les canonades dels sistemes de refrigeracion s'han de dissenyar i instal-lar per minimitzar la probabilitat que el cop d'ariet danyi el sistema.
- Les canonades iels components d'acer s'han de protegir contra la corrosio amb un recobriment anticorrosiu abans d'aplicar qualsevol aillament.
- Els elements de tub flexible s'han de protegir contra danys mecânci, esforços excessius per torsio o autres forces. S'han d'inspeccionar anualment per detector possibles danys mecânci.
L'equip interior i les canonades s'han de fixar fermament i protegir-se de manière que no es pugui produituna ruptura accidentalede l'equip per esdeveniments com aramoviment de mobiliari o treballs de reforma.
Instruccions de seguretat pel manteniment
- Abans d'iniciar treballs en sistemas que contenten refrigerants inflamables, cal efectuar comprovaciones de seguinat per garantir que el risc d'ignicio es minimita. Per a reparaciones del systema de refrigeracion, s'han de complir les precauaciones segues abans de treballar-hi.
Procediment de treball
- El treball s'ha de dur a terme seguint un proces controlat per tal de minimitzar el risc que hihabi gas o vapor inflamable present besides es fa la tasca.
Zona de treball general
- Tot el personal de mantenimiento i les autres persones que treballin a la zona han de ser instruits sobre la naturalesa de la tasca que es duu a terme. Cal evitar treballar en espais confinats.
- Cal compravar la zona amb un detector de refrigerant adequat abans i durant la feina, per assegurar que el tecnic sigui conscient de les atmasoneres potencialmente inflamables.
- Assegureu-vos que l'equip de detectione de fuites que s'utiliza sigui adequat per l'us de refrigerants inflamables, es a dir, sense bombolles, tancat herméticamente adequadamente o segur intrinsecament.
Presença d'extintor
- Si s'ha de dur a terme treball amb calor a l'equip de refrigeracion o allauna de les parts associades, cal que hi hagi un equip extintor disponible a ma. Tingueur Pols seca o un extintor de CO2 adjacent a la zona de carrega.
Sense fonts d'ignició
- En treballs relacionats amb un sistema de refrigeracion que impliquindeerar al descobert qualsevol conduccciono, no s'han d'utilizar fonts d'ignicio deforma que puguin comporar risc d'incendi o d'explosion.
- Totes les fonts d'ignacio possibles, incloent-hi les cigarretes de fumar, s'han de Maintenir suficientment allunyades del locd'instal-lacion, reparacion, desinstal-lacion i eliminacion, durant les quals es podria alliberar refrigerant a l'espai del voltant. Abans de comencar el treball, la zona al voltant de I'equip s'ha de comprovar per assegurar que no hi hagi perills inflamables o ricos d'ignicio. Cal posar a la vista senyals de "Prohibit fumar".
Zona ventilada
- Assegureu-vos que la zona estigui obterta i que estigui ben ventilada abans d'entrar al sistema o dur a terme algunos treball amb calor. Cal mantener un cert grau de ventilacion durant l'estona que dura el treball. La ventilacion hauria de dispersar deforma segura el
refrigerant que es pugui alliberar i preferiblement expulsar-lo a l'exterior cap a l'atmosfera.
Comprovaciones de l'equipamento de refrigeracion
- Quan es canviin els components electrics, cal que siguin adequats pel proposto i que tinguin l'especificacio correcta. En tot moment cal seguir les directrius de mantenimiento i reparacion del fabricant.
- Si teniu dubtes, demaneu assistencia al département和技术 del fabricant.
-
Cal aplicar les comprovacioes seguents a les instalacions queutilizin refrigerants inflamables:
-
La carrega real de refrigerant es fa segons la mida de l'habitacio en què s'installen les parts que contenen refrigerant.
- La maquinaria i les sortides de ventilacion configuren inadequament i no estan obstruides.
- Si s'utiliza un circuit de refrigeracion indirecte, cal comprovar la presencia de refrigerant al circuit secundari.
- El marcatge de l'equip continua sent visible i Ilegible. Els marcatges i els senyals que no esufen liegir s'han de corregir.
- El tub o els components de refrigeracion estan instal-lats a una posicio en que sigui improbable que estiguin exposats a substancies que podrien corroir els components que contenen refrigerant, a no ser que els components estiguin construits amb materials que siguin inherentment resistents a ser corroits o estar protegits vers la corrosio adequadamente.
Comprovaciones dels dispositius elctrics
- La reparacion i el mantenimiento dels components electrics ha d'incloure les comprovaciores de segumat iniciais i els procedimientos d'inspeccio dels componentes.
- Si hi ha algo nuct defece que pugui comprometre la seguretat, no s'ha de connectar cap alimentacione elctrica al circuit fins que s'hagiSolutionat de manera satisfactoria.
- Si el defeche no es pot corregir immediatamente, pero esnecessary seguir amb el funciona, cal utilizezar una solucio temporal adequada.
- Cal avisar d'aixo al propietari de I'equip perquè totes les parts quedin avisades.
-
Les comprovaciones de seguinat iniciais incluyen:
-
Els condensadores estan descarregats: cal fer aixo de manera segura per evitar la possibilitat d'espurnes.
-
No hi ha components electrics actius i cables exposats besides es carrega, recupera o purga el sistema.
- Continuitat de la connexión a terra.
Reparació de components tancats hermèticament
- Durant la reparacion de components tancats herméticament, cal desconnectar tota alimentacion electrica de l'equip en què es treballa abans de退市 les cobertes tancades herméticament, etc.
- Si es absolutamente necessaria l'alimentació eletrica de l'equip durant el mantenimiento, aleshores cal tener un métode de detectividad de fuites que funciona
permanentment situat al punt méscritic per avisar d'une situación potencialment perillosa.
- Cal parar atencion particular al que es descriu a continuacion per assegurar que en treballar amb components electrics, la coberta no quedi alterada de manera que el nivell de proteccio estigui afectat.
- Això inclou danys dels cables, una quantitat excessiva de connexions, terminals no fets com indica l'especificacio original, danys de les juntes d'estanquitat, premsaestopes mal encaixades, etc.
- Assegureu-vos que l'aparell estigui muntei de manera segura.
- Assegureu-vos que les juntes oels materials de segellat no s'hagin degradat fins al punt dedeerxar de complir la funcio d'evitar l'entrada d'atmosferes inflamables.
- Les parts de recanvi han d'anar d'acord amb les espécificaciones del fabricant.
Reparació de components intrínsecament segurs
- No appliqueu cap carrega de capacitativa o inductiva permanent al circuit sense assegurar-vos que no excedirà el voltatge o intensitat elctrica permissibles per l'equip en uS.
- Els components intrinsecament segurs són els únicos tipus que es PODEN'utilizar actius en presencia d'une atmosfera inflamable.
- L'aparell de prova ha de tener la qualificació correcta.
- Substituiu els components només amb parts especificades pel fabricant.
- Les autres parts doivent provocar la ignizione del refrigerant que hanno arribat a l'atmosfera per una fuita.
NOTA
L'us de juntes d'estanquitat de silicona poden inhibir l'effectivitat d'alguns tipus d'equips de deteccio de fuites.
- Els components intrinsecament segurs no cal que estiguin aillats abans de treballar-hi.
Cablejat
- El cablejat no ha d'estar subjecte a desgast, corrosio, pressio excessiva, vibracio, vores tallants o altre efectes ambientals adversos.
- La compravacion maybe ha de tener en compte elles efectes de I'envelliment o la vibracion continua de fonts com els compressors o ventiladores.
Detectorio de refrigerants inflamables
- En cap cas es PODEN UTILITZAR fonts d'ignicio per buscar o detectar fujites de refrigerant.
- No es pot utiliser un bufador amb halurs (o cap altre detector que utilizes flama).
-
Els métodes seguents de detectío de fuites es consideren acceptables per a tots els sistemas de refrigerant.
-
Es PODEN'utilizar detectives electrònics de fuiites per detectar fuiites de refrigerant pero, en el cas de refrigerantes inflamables, la sensibilitat pot no ser adequada o pot requerer una recalibracion. (L'equip de
detecció s'ha de calibrar en una zona lliure de refrigerant.)
- Assegureu-vos que el detector no sigui una font potencial d'ignicio i que sigui adequat pel refrigerant que s'utiliza.
- L'equip de détecció de fuites s'ha de configurar a un percentatge de l'FL (l'imit inflamable inferior) del refrigerant i s'ha de calibrar al refrigerant utiliser at i el percentatge de gas adequat (25% de maxim) es confirmma.
- Els fluids de detectío de fujites también son adequats per a l'us amb la majoria de refrigerantes, pero cal evaporar l'us de detergents que contenen clor ja que el clor podra reccionar amb el refrigerant iarroir els tubs de coure.
NOTA
-
Exemples de fluids de détecció de fuites són
-
Mété de bombolles
-
Météode amb agents fluorescentes
-
Si se sospita una fuita, cal retirar/extingir totes les flames descobertes.
- Si es detecta una fuita de refrigerant que requereixi soldadura fortà, s'ha de recuperar tot el refrigerant del sistema o be s'ha d'aïllar (mitjançant valvules de tancament) en una part del sistema allunyada de la fuita. La retirada del refrigerant s'ha de fer d'accord amb el procediment d'extracción i evacuación.
Eliminaci o evacuacion
-
Quan accediu al circuit de refrigerant per fer reparaciones - o per agli altri motiu - cal utilizezar els procedimientos convencionals. Tot i això, per a refrigerants inflamables és important aplicar les millors praticques ja que cal tener en compte la inflamabilitat. Cal adherir-se al procediment següent:
-
Elimineu el refrigerant;
- Purgueu el circuit de gas inert (optional per l'A2L);
Evacueu-lo (optional per l'A2L) - Purgueu-lo amb gas inert (optional per l'A2L);
-
Obriu el circuit tallant o soldant.
-
La carrega de refrigerant s'ha de recuperar amb les bombones de recuperacion correctes.
-
Per aparells que continguin refrigerants inflamables que no siguin refrigerants A2L, cal purgar el sistemas amb nitrogen sense oxigen per fer l'aparell segur pels refrigerants inflamables.
- Pot ser que calgui repetir aquest proces diverses vegades.
- No es pot utiliser aire comprimit o oxigen per purgar eles sistemas de refrigeracion.
- Pels aparells que continguin refrigerants inflamables, que no seguin refrigerants A2L, la purga de refrigerants s'ha de fer trencant el buit delsystema amb nitrogen sense oxigen i seguint omplint-lo fins que s'assoleixi la pressio de treball, aleshores ventilant l'atmosfera i fins a assolir el buit.
-
Aquest proces s'ha de repetir fins que no quEDI refrigerant alsystema.
-
Quan s'utiliza l'ultima carrega de nitrogen sense oxigen, el sistemas s'ha de ventilar fins a la pressio atmosalférica per permetre la feina.
- Aquesta accio es absolutament vital si s'han de fer soldadures als tubs.
- Assegureu-vos que la sortida de la bomba de buit no estigui a prop de cap font d'ignicio potencial i que hi hagi ventilacion.
-
A més a més dels procediments de carrega convencionals, cal suivir els requisiments següents.
-
Assegureu-vos que no es produeixi contaminacion de differents refrigerants quan s'utilizzi l'equipament de carrega. Els tubs o linies han de ser tan curts com sigui possible per minimitzar la quantitat de refrigerant que contenten.
- Cal guardar les bombones en la posicio adequada segons les instruccions.
- Assegureu-vos que el sistema de refrigeracion estigui connectat a terra abans deregarar el sistemas amb refrigerant.
- Etiqueteu el Sistema cuando la carrega estigui completa (si encara no ho está).
-
Calanar amb cura extrema de no sobrepassar el limit delsystemade refrigeracion.
-
Abans de recarregar el sistema, cal que se'n comprovi la pressio amb el gas de purga apropriat.
- Cal comprovar les fuites delsystema quan s'hagi acabat la carrega, pero abans de fer la posada en marxa.
- Cal comprivar les fuites deOLLOW abans de marxar del Iloc.
Recuperación
- Quan elimineu el refrigerant del sistema, ja sigui pel mantenimiento o per desinstal-lacio, es una bona pratica recomanada que tots els refrigerants s'eliminin de manera segura.
- Quan transferiu el refrigerant a les bombones, assegureu-vos d'utilizar les bombones de recuperacion de refrigerant adequadas.
- Assegureu-vos que teniu disponibles la quantitat correcta de bombones percontainirla carrega total delsystema.
- Totes les bombones que s'han d'utilizar han d'estar dissenyades pel refrigerant recuperat i etiquetades per a aquest refrigerant (es a dir, cilindres especials per a la recuperacion de refrigerant).
- Les bombones han de disposar de valvules d'alliberamento de pressio i valvules de tancament associades que funciona in be. Les bombones de recuperacion buides s'han d'évacuar i, si es possible, refredar abans de fer la recuperacion.
- L'equip de recuperacion ha de functionar be amb una serie d'instruccions sobre l'equip que estigui a ma i que sigui adequada per a la recuperacion de refrigerants inflamables.
- A mês, cal tener disponible una balança calibrada que funções be.
-
Els tubs han de disponar d'acoblaments de desconnexión sense fujites i en bona condición.
-
Abans d'utilizar la MQquina de recuperacion, comproveu que functions be, estigui ben mantinguda i que els components elctrics associats estiguin tancats herméticament per evitar ignicio en cas d'alliberamente de refrigerant. Consulteu el fabricant si teniu dubtes.
- Cal tornar el refrigerant recuperat al subministrador de refrigerant en bombones de recuperacion correctes i amb unanota de transferencia de residus fixada.
- No barregeu refrigerants a les unitats de recuperacion i especially a les bombones. Si es retiren el compressor o els olis del compressor, assegureu-vos que hagin staat evacuats a un nivell acceptable per assegurar que no quEDI refrigerant inflamable dins del lubricant.
- El proces e evacuacion s ha de dur a terme abans de tornar el compressor als subministradores.
- Només es pot utiliser l'escalfament électrique del cos del compressor per accelerar aquest全过程.
- Quan es dreni l'oli del sistema, s'ha de fer de manera segura.
Etiquetatge
- L'equip s'ha d'etiquetar annunciant que s'ha desmuntat i buidat de refrigerant.
L'etiqueta ha d'estar datada i signada. - Assegureu-vos que hi hagi etiquettes a l'equip que anunciin que l'equip conte refrigerant inflamable.
Desinstal-lacio
- Abans de dur a terme aquest procediment, es essential que el&Tecnic estigui completeness familiaritzat amb I'equip i tots els theirs detalls.
- Es una bona practica recomanada que es recuperin todos els refrigerants de manière segura.
- Abans de dur a terme la tasca, cal extreure una在哪 d'oli i refrigerant per si cal fer una analisi abans de la reutilitzacion del refrigerant recuperat.
- Es essential que l'alimentacion elctrica estigui disponible abans de comencar la tasca.
a) Familiaritzeu-vos amb I'equip i el seu functioment.
b) Ailleu el systemd eletricament.
c) Abans d'intentar el procediment, assegureu-vos que:
- Hi ha disponible manipulació mecània, si és necessitiesa, per Manipular les bombones de refrigerant.
- L'equip de proteccio personal está disponible i s'utiliza correctamente.
- El proces de recuperacion es supervisat en tot moment per una persona competent.
- L'equip i les bombones de recuperacion compleixenels estandards apropriats.
d) Bombegeu el sistema refrigerant, si es possible.
e) Si no es possible fer el buit, feu un collector de mantra que el refrigerant pugui ser eliminat de les diverses parts del sistema.
f) Assegureu-vos que la bombona estigui situada a la balanca abans que comenci la recuperacion.
g) Poseu en marxa laquina de recuperacion i manipuleu-la seguin les instruccions.
h) No ompliu excessivamente les bombones. (No més del 80% del volum liquid de la carrega).
i) No exceediu la pressio de treball maxima de la bombona, ni tan sols temporalment.
j) Quan les bombones s'hagin omplert correctament i s'hagi completat el proces, assegureu-vos que els cilindres i I'equip es retirin del loc aviat i que les valvules d'aillement de I'equip estiguin tancades.
k) El refrigerant recuperat on es pot tornar a carregar a un autre sistemas de refrigeracion si no s'ha netejat i comprovat.
Qualificació dels treballadors
El manual ha de tener informacion espefica sobre la qualificacionrequireida del personal que treballa en les operaciones de mantenimiento, servei i reparacion. Cada procediment de treball que afecti la seguretat nomes I'ha de dur a terme personal competent.
Exemples d'aques procediments de treball són :
- Obrir el circuit de refrigeracion;
- Obrir els components tancats hermèticament;
- Obrir els espais tancats ventilats.
- Per a instal-lacions amb unions mecaniques aplicades in situ i exposades en espais ocupats, les instruccions han d'indicar que s'ha de col-locar un sensor:
-
a distança, dins d'uns 2 m horizontals en linía de visión de la unitat i en una paret de la sala on s'instal-la la unitat; i
-
a 100 mm sobre el terra cuando h0 no es superior a 300 mm del terra; o
- a 300 mm sobre el terra cuando hó es superior a 300 mm del terra.
CARREGA DE REFRIGERANT
Area de terra minima
Totes les unitats interiors s'han d'installlar complint que A o VA sigui superior a Amin.
Diagrama de flux
*1 (ISO 5149-3:2014, Clàusula 5)
- Mc: Quantitat total de refrigerant del sistema (kg)
A: Superficie de soll (superficio de la sala on s'instal-la la unitat interior o la sala més petite connectada mitjancant conducts).
VA: Superficie de sòl ventilada (suma de les superficies de les sales connectades per ventilació natural).
- Amin: Superficie minima de sòl (consulteu la Taula 1 o 2).
- ETRS Unit: Enhanced Tightness Refrigerating Systems (Sistemas de refrigeracion d'estanquitat millorada).
- hinst: Alçada d'installé.
h0: Alcada de descarrega. Alcada de referencia o alcada de l'obertura més baixa de la connexión del conducte a cada espai condicionat.
Unitat interior 1: hinst = 0, h0 = h1, A = A1, VA = A1 + A2 (si es compleix la ventilacion natural).
Unitat interior 2: hinst = h2, h0 = h2, A = A2, VA = A1 + A2 (si es compleix la ventilacion natural).
Unitat interior 3: hinst = h3, h0 = h4, A = A3.
Obertura de ventilacion natural
Obertura de return
Obertura d'impulsio
Com calculating la quantitat maxima de refrigerant
En instal-lar l'aparell, la quantitat de refrigerant addiconal carregat ha de considerar el diametre de la canonada, la longitud i la quantitat de refrigerant que es pot carregar a la unitat interior.
Quantitat de refrigerant
addicional (kg)
= Longitud total de canonada (m): 22.20 mm × 0.313 kg/m (R32)
+ Longitud total de canonada (m): 0 19.05 mm × 0.235 kg/m (R32)
+ Longitud total de canonada (m): 0 15.88 mm × 0.153 kg/m (R32)
+ Longitud total de canonada (m): 0.12.70 mm × 0.103 kg/m (R32)
+ Longitud total de canonada (m): 0.952 mm × 0.053 kg/m (R32)
+ Longitud total de canonada (m): 6.35 mm × 0.019 kg/m (R32)
+ Nombre d'unitats HR instal-lades (2, 3, 4 ports) × 0.45 kg (R32)
+ Nombre d'unitats HR instal-lades (6, 8 ports) × 0.9kg (R32)
+ Quantitat de refrigerant addicular per a la unitat interior*1
*1 Consulteu el full en paper anomenat "Taula de refrigerant新加ional de la unitat inferior (IDU)". Es proportiona amb la unitat exterior.
Unitat ETRS
Per instalar la unitat interior, poder ser necessaries mesures de seguretat segons l'area o l'area de sol ventilada (quen s'utilita ventilacion natural). La carrega maxima del systema éde 15.964 kg × nombre d'unitats interiors del systema, sense superar 63.8g. Les mesures de seguretat son: kit d'alarma LG (PLDCAA0S), valvula de tancament LG (PRHPZ0*0) i ventilacion natural. Per obtenir més detalls sobre els accessoris LG (kit d'alarma, valvula detancament), vegeu el manual d'accessoris.
gifici la taula es basen en una alcada d'habitaci o d'1,8 m. Si es més alta (máxim 2,2 m), es pot aplicar una superficie minima més petite.
Superficie minima de sôl del soterrani més baix
No cal cap mesure de segurette
Dues mesures de seguretat
No es pot instal- lar
Superficie minima de sôl d'altres plantes
No cal cap dispositiu de seguretat
2Una mesure de segurette
Dues mesures de seguretat
Instal-lació general
Per instal-lar la unitat interior, pot ser necessari某个 dispositi de seguretat segons l'area o I'area de sol ventilada (quan s'utiliza ventilacion natural). Si Mc es superior a 15.964 kg, s'ha d'installlar ventilacion natural.
El gràfic i la taula es basen en l'alçada minima d'installación de les unitats interiors. Si és superior, es pot aplicar una superficie minima de sol más gran.
h0 varia segons el tipus de model.
Penjada de sostre, mural: 2,2
Cassette, de sOI (PT, PF): 1,8
Hydrokit (mural): 1,3
Hydrokit (de söl), de söl (altres): 0,6
- Conducte: alcada de l'obertura més baixa de la connexión del conducte a cada espai condicionat
- No es una obturca cap a l'exterior.
-L'obertura no es pot tancar. - L'obertura ha de ser ≥ Anvmin.
- L'area de qualsevol obtura situada a més de 300 mm del terra no compta a l'hora de determinar Anvmin.
- Com a minim el 50% d'Anvmin es troba a menys de 200 mm per sobre del terra.
- La part inferior de l'obertura inferior est a ≤ 100 mm del terra.
L'alcada deobertura es ≥ 20mm
Per a l'obertura superior:
- No es una obturca cap a l'exterior.
-L'obertura no es pot tancar. - L'obertura ha de ser ≥ 50% Anvmin.
- La part inferior de l'obertura superior ha d'estar ≥ 500mm per sobre del terra.
- L'alcada de l'obertura es ≥ 20mm
1 Sala 1
Sala 2
No compta
- Area minima d'obertura (Anv)
$$ A n v _ {\min } = \frac {m _ {c} - m _ {\max }}{L F L \times 1 0 4} \times \sqrt {\frac {A}{g \times m _ {\max}} \frac {M}{M - 2 9}} $$
g és l'acceleració de la gravetat, 9,81 m/s²
29 és la massa molar m itjana de l'aire (en kg/kmol)
Anv és l'obertura minima per a la ventilacion natural (en ^2
Per a la unitat ETRS, Anvmin = 0.013 m²
mc és la carrega real de refrigerant del sistema (en kg)
m max es a carrega maxima admissible de refrigerant al systema (en kg),
Calculadsegons l'equacion seguent o be 15.964 kg.
$$ m _ {\max } = 2. 5 \times (\text {L F L}) ^ {(5 / 4)} \times h _ {0} \times (\mathrm {A}) ^ {(1 / 2)} $$
LFL és elimit inferior d'inflamabilitat (en kg/m³)
A és la superficie de la sala (en m²)
M es la massa molar del refrigerant (en kg/kmol)
NAVOD NA OBSLUHU, INSTALÁCIU A SERVIS (PRE R32)
KLIMATIZÁCIA
Pred použivaním spotrebiča si dōkladne prečitajte námod na použivanie a v pripline potreby ho majte poruke.
SLOVENCINA
Chladivo R32
