РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ ZRUN060LSS0 LG

Lisez attentivement le manuel du propriétaire avant d'utiliser l'appareil et gardez-le à portée de main pour vous y reférer à tout moment.

FRANÇAIS

Réfrigérant R32

TABLE DES MATIÈRES

Ce manuel peut conténir des images ou un contenu différent du modele que vous avez acheté.

Ce manuel est sujet à révision par le fabricant.

CONSIGNES DE SECURITE

LISEZ TOUTES LES INSTRUCTIONS AVANT UTILISATION. 3

Notes pour les réfrigerants inflammables. 3

INSTRUCTIONS D'AVERTISSEMENT 3

Instructions pour le produit commun. 3

Instructions pour le produit de canalisation 3

Instructions pour le produit Multi V 4

Instructions pour le produit Hydrokit. 4

INSTRUCTIONS D'ATTENTION 4

Instructions pour le produit commun. 4

Instructions pour le produit de canalisation 4

Instructions pour le produit Multi V 4

Consignes de sécurité pour la mise en service 5

CHARGEMENT DU RÉFRIGERANT

Surface minimale au sol 9

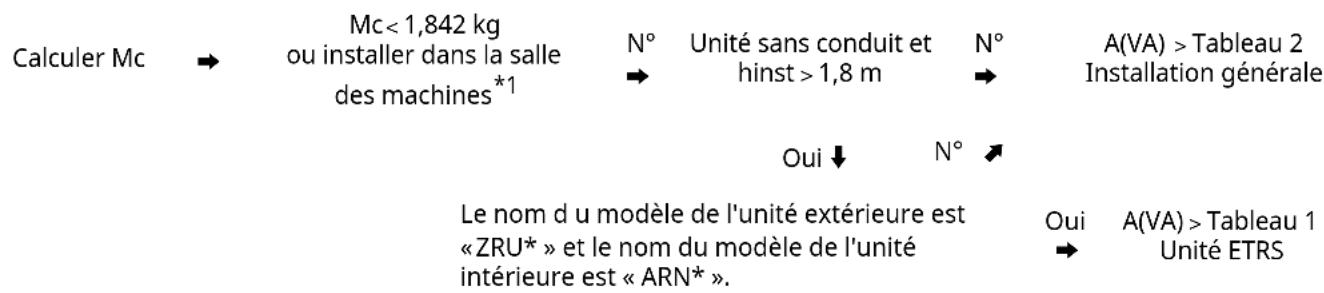

Organigramme 9

Comment calculer la quantité maximale de réfrigerant. 10

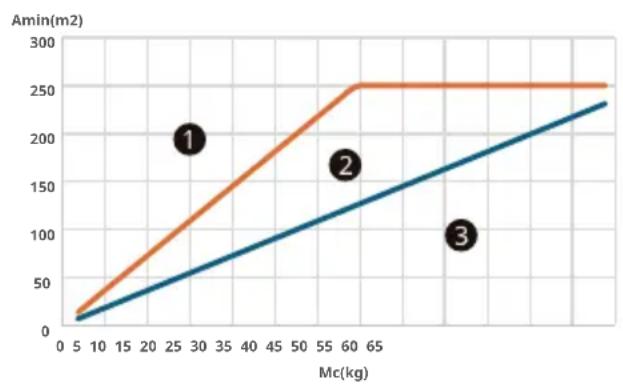

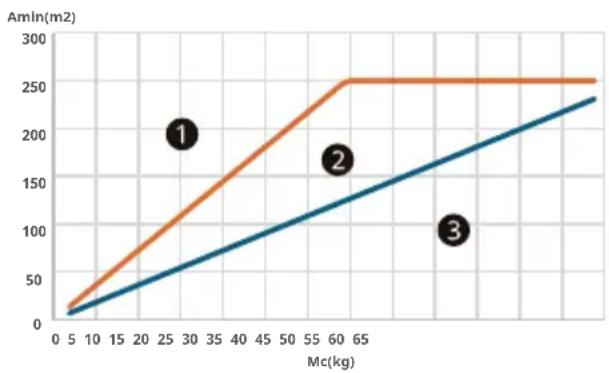

Unité ETRS. 10

Installation generale. 11

Conditions de ventilation naturelle. 11

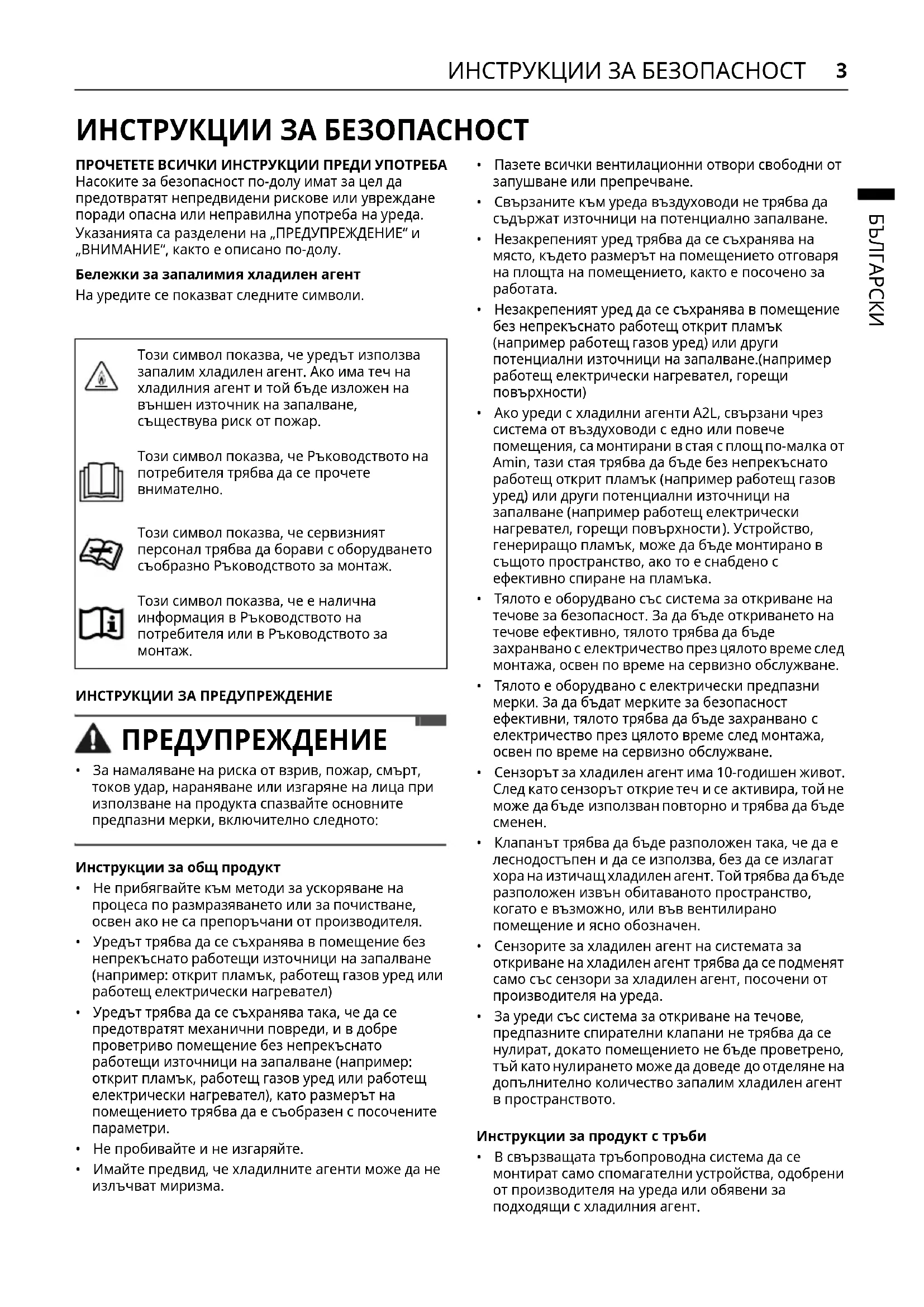

CONSIGNES DE SECURITE

LISEZ TOUTES LES INSTRUCTIONS AVANT UTILISATION Les consignes de sécurité suivantes sont destinées à évier les risques ou dommages imprévus issus d'une'utilisation dangereuse ou incorrecte de l'appareil.

Les consignes sont séparées en 'AVERTISSEMENT' et 'ATTENTION' comme décrit ci-dessous.

Notes pour les réfrigerants inflammables

Les symboles suivants figurent sur les unités.

Ce symbole indique que cet apparéil utilise un réfrigérant inflammable. S'il y a une fuite du réfrigérant et qu'il est exposé à une source d'allumage externe, il y a un risque d'incendie.

Ce symbole indique que le Manuel d'utilisation doit être lu attentivement.

Ce symbole indique qu'un personnel de service devrait manipuler cet équipement en se référant au Manuel d'installation.

Ce symbole indique que des informations sont disponibles dans le Manuel d'utilisation ou le Manuel d'installation.

INSTRUCTIONS D'AVERTISSEMENT

AVENTISSEMENT

• Pour réduire le risque d'explosion, d'accordie, de décès, de choc électrique, de blessure ou d'ébouillantage de personnes lors de l'utilisation de cet apparéil, suivez les précautions de base, y compris les suivantes :

Instructions pour le produit commun

• N'utilise pas de méthodes d'accelération du processus de dégivrage ou de nettoyage autres que celles recommandées par le fabricant.
• L'appareil doit être entreprises dans une piece exemplé de sources d'allumage en fonctionnement continu. (Par exemple: flammes nues, apparéil à gaz en fonctionnement ou radiateur électrique en marche.)
• L'appareil doit être stocké de manière à éviter tout dommage mécanique et dans une piece bien ventilée exemple de sources d'allumage en fonctionnement continu (par exemple : flames nues, apparéil à gaz en fonctionnement ou chauffage électrique en fonctionnement) dont la superficie répond aux specifications.
• Vous ne doivent pas pincer ou brûler les pièces du circuit de réfrigération.

• Nous attirons votre attention sur le fait que certains réfrigerants peuvent partager une odeur.
  Garder les ouvertures de ventilation requises dégagées d'obstacles.

• Les conduits reliés à un apparéil ne doivent pas contérer de source d'inflammation potentielle.
  L'appareil non fixé doit être stocké dans une piece dont la taille est conforme à la zone d'utilisation spécifiée.
  L'appareil non fixe doit etre stocke dans une piece sans flammes nues fonctionnant en continu (par exemple un apparéil à gaz en fonctionnement) ou une autre source d'inflammation potentielle. (par exemple un radiateur électrique en fonctionnement, des surfaces chaudes)

• Si des apparèils utilisant des fluides frigorigènes A2L et raccordés à une ou plusieurs pieces via un système de conduits d'air sont installés dans une piece dont la surface est inférieure à Amin, cette piece doit être dépourvue de flammes nues fonctionnant en permanence (par exemple un apparéil à gaz en fonctionnement) ou d'autres sources d'inflammation potentielles (par exemple un chauffage électrique en fonctionnement, des surfaces chaudes). Un dispositif produit des flammes peut être installé dans le même espace s'il est équipé d'un dispositif efficace de protection contre les flammes.
• Cet apparéil est équipé d'un détector de fuite pour des raisons de sécurité. Pour que la détction de fuite soit efficace, l' apparéil doit être alimenté en électricité à tout moment après l'installation, sauf en cas d'entretien.
• Cet apparéil est équipé de mesures de sécurité pour l'énergie électrique. Pour que les mesures de sécurité soient efficaces, l'appareil doit être alimenté en électricité à tout moment après l'installation, sauf en cas d'entretien.
• Le détector de réfrigerant a une durée de vie de 10 ans. Une fois que le détector a détecté une fuite et s'est activé, il ne peut plus être réutilisé et doit être remplaced.
• La soupape doit être place de sorte qu'elle soit facilement accessible et qu'elle fonctionne sans exposer quiconque à une fuite de réfrigerant. Elle doit être place à l'extérieur de l'espace occupé lorsque cela est possible, ou dans un compartment ventilé, et clairément identifié.
• Les détecteurs de réfrigerant du système de détction doivent uniquement être remplacés par des détecteurs spécifiés par le fabricant de l'appareil.
• Pour les apparèils dotés d'un système de détction de fuite, les vannes d'arrêt de sécurité ne doivent pas être réinitialisées avant ventilation complète de la piece, car cela peut entraîner un rejet de réfrigerant inflammable supplémentaire dans l'environnement.

Instructions pour le produit de canalisation

• Seuls les dispositifs auxiliaires approuvés par le fabricant de l'appareil ou déclarés adaptés au réfrigerant doivent être installés dans les conduits de raccordement.
• Les dispositifs auxiliaires susceptibles de constituer une source potentielle d'inflammation ne doivent pas etre installés dans les conduits. Des exemples de telles sources potencielles d'inflammation sont les surfaces chaudes dont la temperature depasse 700^ et les dispositifs de commutation electrique.

Instructions pour le produit Multi V

• Les dispositifs de protection, les tuyauteries et les raccords doivent être protégés autant que possible contre les effets néfastes de l'environnement, par exemple le risque d'accumulation et de gel de l'eau dans les tuyaux de décharge ou l'accumulation de saletés et de débris.
• Les electrovannes doivent être correctement positionnées dans la tuyaauterie afin d'éviter les chocs hydrauliques.
• Les électrovannes ne doivent pas se bloquer dans le réfrigerant liquide à moins qu'une décharge ajusté ne soit fournie vers le (:oté basse pression du système de réfrigerant.
• Les joints de réfrigerant fabriqués sur le terrain à l'intérieur doivent faire l'objet d'un essai d'étanchéité. La méthode d'essay doit avoir une sensibilité de 5 grammes par an de réfrigerant ou moins, sous une pression d'au moins 0,25 fois la pression maximale admissible. Aucune fuite ne doit être détectée.

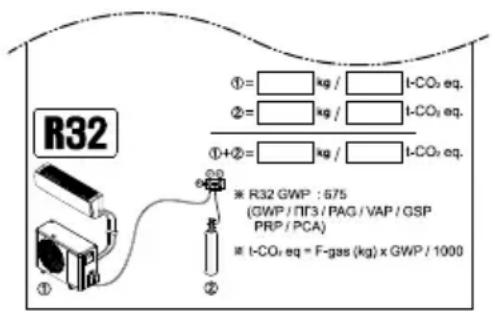

• Àprous avoir localisé l'étiquette ci-dessous sur l'unité extérieur, notez dessus la quantité de réfrigérant.

Instructions pour le produit Hydrokit

• Les dispositifs de protection, les tuyauteries et les raccords doivent être protégés autant que possible contre les effets néfastes de l'environnement.
  L'orifice d'extraction de l'air de la piece doit etre situee au meme niveau ou en dessous du point de rejet du refrigerant.
• Pour les apparèils montées au sol, le point de rejet du réfrigérant doit être aussi bas que possible.
• Les orifices d'extraction de l'air doivent être situées à une distance suffisante des orifices d'admission d'air pour éviter toute recirculation dans l'espace.

• Pour réduire le risque de blessures légères à une personne, dysfonctionnement ou dommages au produit ou à la propriété lors de l'utilisation de cet apparéil, suivre les précautions de base, notamment les suivantes :

Instructions pour le produit commun

• Toute personne qui travaille ou intervient sur un circuit de réfrigerant doit détenir un certificate en cours de

validité émis par une autorité d'évaluation accréédée par l'industrie, qui valide ses compétences à manipuler les réfrigerants en toute sécurité conformément aux specifications d'évaluation reconnues par le secteur.
- Le service ne doit être effectué que comme recommandé par le fabricant de l'équipement. L'entretien et la réparation requérant l'assistance d'un autre personnel compétent doivent être effectuels sous la supervision d'une personne compétente pour l'utilisation de réfrigerants inflammables.
- L'installation de tuyauterie doit être limitée au minimum.
- La tuyauterie doit être protégé contre les dommages physiques.
- Les réglementations nationales en matière de gaz doivent être respectées.
- Les raccords mécaniques (connecteurs mécaniques ou joints évasés) doivent être accessibles à des fins d'entretien.
L'entretien ne doit être effectué que selon les recommendations du fabricant de l'équipement.
- L'appareil doit être stocké de manière à éviter tout dommage mécanique.
- Le fabricant doit préciser d'autres sources potentielles fonctionnant en permanence et connues pour provoquer l'inflammation du réfrigerant utilisé.
- Un raccord mécanique, soudé ou brasé doit être créé avant l'ouverture des vannes afin de permettre l'écoulement du réfrigérant dans les pieces du système de réfrigeration.
- Si des connecteurs mécaniques sont réutilisés à l'intérieur, les pieces d'étanchéité doivent être remplacées.
- Lorsque des joints évasés sont réutilisés à l'intérieur, la partie évasée doit être refaite.
- Le tube de réfrigérant doit être protégé ou enfermé pour éviter les dommages.
- Les connecteurs de réfrigerant flexibles (tels que les conduites de raccordement entre l'unité interieure et l'unité extérieur) qui peuvent être déplacés lors des opérations normales doivent être protégés contre les dommages mécaniques.
- Nettoyage périodique (plus d'une fois par an) de la poussière ou des particules de sel collées sur les échangeurs de chaleur en utilisant de l'eau.
- Le démontage du climatiseur et le traitement de l'huile de réfrigération et des pieces eventuelles doivent s'effectuer conformément aux normes locales et nationales.

Instructions pour le produit de canalisation

Raccordés à une ou plusieurs pieces par l'intermédiaire d'un système de conduits d'air, l'air souffle et l'air repris doivent être directement acheminés vers l'espace.
- Les zones ouvertes telles que les faux plafonds ne doivent pas etre utilisées comme gains de reprise d'air.

Instructions pour le produit Multi V

• La tuyaauterie de l'équipement dans l'espace occupé doit être installée de manière à la protégger contre les

dommages accidentels pendant le fonctionnement et l'entretien.
- Des précautions doivent être prises pour éviter que les tuyauteries frigorifiques ne subissent des vibrations ou des pulsations excessives.
- Des dispositions doivent être prises pour permettre la dilatation et la contraction des longs tronçons de tuyauterie.
- Les tuyauteries des systèmes frigorifiques doivent être conçues et installées de manière à réduire au minimum la probabilité que les chocs hydrauliques endommagent le système.
- Les tuyaux et les composants en acier doivent être protégés contre la corrosion par un revêtement antirouille avant l'application de tout isolant.
- Les éléments de tuyauterie flexibles doivent être protégés contre les dommages mécaniques, les contraintes excessives dues à la torsion ou à autres forces. Ils doivent être contrôleés chaque année pour vérifier qu'ils ne sont pas endommagés mécaniquement.
L'équipement interieur et les tuyaux doivent être solidement montés et protégés de manière à ce qu'une rupture accidentelle de l'équipement ne puisse se produit à la suite d'évenements tels que le déplacement de meubles ou des activités de reconstruction.

Consignes de sécurité pour la mise en service

Contrôles dans la zone

• Avant de commencer à travailler sur des systèmes contenant des réfrigerants inflammables, des contrôleles de sécurité sont nécessaires pour s'assurer que le risque d'inflammation est minimisé. Pour la réparation du système de réfrigération, les précautions suivantes doivent être respectées avant d'effectuer des travaux sur le système.

Procedure de travail

• Les travaux doivent être entreprises selon une procédure contrôle àfin de minimiser le risque de présence de gaz ou de vapeur inflammables pendant l'exécution des travaux.

Zone de travail générale

• Tout le personnel de maintenance et les autres personnes travaillant dans la zone locale doivent être informés de la nature des travaux en cours. Les travaux dans des espaces confinés doivent être évités.

Vérification de la présence de réfrigerant

• La zone doit être vérifiée avec un détector de réfrigérant approprié avant et pendant les travaux, pour s'assurer que le technicien est au courant des atmosphères potentiellement inflammables.
  Assurez-vous que l'équipement de détction des fuites utilisé est adapté à une'utilisation avec des réfrigerants inflammables, c'est-à-dire sans étincelles, correctement scellés ou intrinsèquement surs.

Présence d'extincteur

• Si des travaux à chaud doivent être effectuels sur l'équipement de réfrigération ou sur toute piece

connexe, un équipement d'extinction d'incendie approprié doit être disponible à portée de main. Avoir un extincteur à poudre seche ou à CO2 adjacent à la zone de charge.

Aucune source d'inflammation

• Aucune personne effectuant des travaux en relation avec un système de réfrigération qui implique d'exposer des tuyauteries utilisera des sources d'inflammation de manière à entraîner un risque d'incendie ou d'explosion.
• Toutes les sources d'inflammation possibles, y compris le tabagisme, doivent être maintainues suffisamment éloignées du site d'installation, de réparation, de retrait et d'élimination, pendant lesquilles un réfrigérant inflammable peut eventuèlement être libéré dans l'espace environnant. Avant de commencer les travaux, la zone autour de l'équipement doit être inspectée pour s'assurer qu'il n'y a pas de risques d'inflammation. Des panneaux « Interdiction de fumer » doivent être affichés.

Zone ventilée

Assurez-vous que la zone est à l'air libre ou bien ventilée avant de pénétrer dans le système ou d'effectuer des travaux à chaud. Une certaine ventilation doit se poursuivre pendant la durée des travaux. La ventilation doit disperser en toute sécurité tout réfrigerant libre et, de préférence, de l'expulser dans l'atmosphère.

Contrôles de l'équipement de réfrigération

• Lorsque des composants électriques sont modifiés, ils doivent être adaptés à l'usage prévu et aux specifications correctes. En tout temps, les directives de maintenance et d'entretien du fabricant doivent être suivies.
• En cas de doute, consultez le service technique du fabricant pour obtenir de l'aide.

• Les contrôles suivants doivent être appliqués aux installations utilisant des réfrigerants inflammables :

• La charge de réfrigerant dépend de la taille de la pièce dans laquelle les composants contenant du réfrigerant sont installés.

• Les sorties et les apparèils de ventilation fonctionnent correctement et ne sont pas obstrués.
• Si un circuit de réfrigérant indirect est utilisé, il est nécessaire de s'assurer de la présence de réfrigérant dans le circuit secondaire.
• Le marquage présente sur l'équipement doit rester visible et lisible. Les marquages et symboles qui ne sont plus lisibles doivent être remplacés.
• Les tuyaux de réfrigeration ou les composants sont installés dans une position où ils sont peu susceptibles d'être exposés à une substance qui peut corroder les composants contenant du réfrigerant, à moins que les composants ne soient constitués de matérielux qui sont intrinsèquement résistants à la corrosion ou sont protégés de manière appropriée contre la corrosion.

Contrôles des apparciels électriques

• La réparation et l'entretien des composants électriques doivent comprendre des vérifications de sécurité

initiales et des procédures d'inspection des composants.

• S'il existe un defaulted qui pourrait comprometter la sécurité, aucune alimentation électrique ne doit être connectée au circuit jusqu'à ce qu'il soit traité de manière satisfaisante.
• Si le défaut ne peut pas être corrige immediatement mais qu'il est nécessaire de continuer à fonctionner, une solution-temporaire ajustée doit être utilisée.
• Cela doit être signalé au propriétaire de l'équipment afin que toutes les parties soient informées.

• Les contrôles de sécurité initiaux doivent comprendre :

• Les condensateurs sont décharges : cela doit être fait de manière sure pour éviter la possibilité d'étin celles.

• Aucun composant électrique et cablage sous tension ne sont exposés pendant la charge, la récapération ou la purge du système.
• Continuite de la liaison à la terre.

Réparation de composants scellés

• Pendant les réparations des composants scellés, toutes les alimentations électriques doivent être déconnectées de l'équipement en cours de travail avant tout retrait des couvercles scellés, etc.
• S'il est absolutement nécessaire d'avoir une alimentation électricque de l'équipement pendant l'entretien, une forme de détction de fuite fonctionnant en permanence doit être située au point le plus critique pour avertir d'une situation potentiellement dangereuse.
• Une attention particulière doit être accordée aux points suivants pour garantir qu'en travaillant sur les composants électriques, le boîtier ne soit pas modifié de manière à affecter le niveau de protection.
• Cela doit inclure des dommages aux câbles, un nombre excessif de connexions, des bornes non conformes aux spécifications d'origine, des dommages aux joints, un mauvais montage des presse-étoupes, etc.
  Assurez-vous que l'appareil est bien fixé.
  Assurez-vous que les joints ou les matériaux d'étanchéité ne se sont pas dégradés de manière à ne plus servir à empêcher la pénétration d'atmosphères inflammables.
• Les pieces de rechange doivent être conformes aux specifications du fabricant.

Réparation de composants à sécurité intrinsèque

• N'appliquez aucune charge inductive ou capacitive permanente au circuit sans vous assurer que celle-ci ne dépassera pas la tension et le courant autorisés pour l'équipement utilisé.
• Les composants à sécurité intrinsèque sont les seuls types sur lesquels on peut travailler lorsqu'ils sont sous tension en présence d'une atmophère inflammable.
  L'appareil d'essai doit etre a la bonne valeur.
• Remplacez les composants uniquement par des pieces spécifiées par le fabricant.
• D'autres pieces peuvent provoquer l'inflammation du réfrigérant dans l'atmosphère par uneuite.

REMARQUE

• L'utilisation d'un produit d'étanchéité à base de silicone peut nuir à l'efficacité de certains types d'équipements de détction des fuites.
• L'iso1ation des composants à sécurité intrinsèque n'est pas nécessaire avant d'y travailler.

Câblage

• Le câblage ne sera pas soumis à l'usure, à la corrosion, à une pression excessive, aux vibrations, aux arêtes vives ou à tout autre effet environnemental négotif.
• Le contrôle doit également prendre en compte les effets du vieillissement ou des vibrations continues provenant de sources telles que les compresseurs ou les ventilateurs.

Détéction de réfrigerants inflammbables

• Eneldom cas, les sources potentielles d'allumage ne peuvent etre utilisées dans la recherche ou la détction des fuites de réfrigérant.
• Une torche aux halogenues (ou tout autre détector utilisant une flamme nuè) ne doit pas être utilisée.

• Les méthodes de détention des fuites suivantes sont considérées comme acceptables pour tous les systèmes de réfrigération.

• Des détecteurs de fuites électroniques peuvent être utilisés pour détector les fuites de réfrigerant, mais la sensibilité peut ne pas être ajustée ou peut nécessiter un réétalonnage dans le cas des réfrigerant inflammbables. (L'équipement de détction doit être étalonné dans une zone sans réfrigerant.)

• Assurez-vous que le détecteur n'est pas une source potentielle d'inflammation et qu'il convient au réfrigérant utilisé.
• L'équipement de détction des fuites doit être paramétré à un pourcentage de LII du réfrigérant et doit être étalonné sur le réfrigérant utilisé et le pourcentage approprié de gaz (25% maximum) est confirmé.
• Les liquides de détention des fuites convennent également à la plupart des réfrigerants, mais l'utilisation de détergents contenant du chlore doit être évitée car le chlore peut réagir avec le réfrigerant et corroder le tube de cuivre.

REMARQUE

Voici quelques exemple de fluides de détction de fujites

• Methode des bulles

• Agents de la méthode fluorescente

• Si une fuite est suspectée, toutes les flammes nues doivent être éliminées / éteintes.

• Si une fuite de réfrigerant est détectée et qu'elle nécessite un brasage, tout le réfrigerant doit être recupéré du système ou isolé (au moyen de vannes

d'arrêt) dans une partie du système loin de la fuite. Le retrait du réfrigerant doit être effectué conformément à la procédure de retrait et d'évacuation.

Enlèvement et évacuation

• Lors de la rupture du circuit de réfrigerant pour effectuer des réparations - ou à toute autre fin - des procédures conventionnelles doivent être utilisées. Cependant, pour les réfrigerants inflammables, il est important que les(\$)meilleures pratiques soient suivies, car l'inflammabilité est un facteur à prendre en considération. La procédure suivante doit être respectée :

• Retirez le réfrigerant;

• Purgez le circuit avec un gaz inerte (facultatif pour A2L);
• Évacuez (facultatif pour A2L);
• Purgez avec un gaz inerte (facultatif pour A2L);

• Ouvrez le circuit en coupant ou en brassant.

• La charge de réfrigerant doit être récapurée dans les cylindres de récapuration appropriés.

• Pour les apparèils conte nant des réfrigerants inflammables autres que les réfrigerants A2L, le système doit être purgé avec de l'azote exempt d'oxygène afin de rendre l'appareil sur pour les réfrigerants inflammables.
• Ce processus peut devoir e tré répétré plusieurs fois.
• L'air comprimé ou l'oxygène ne doit pas être utilisés pour purger les systèmes de réfrigération.
• Pour les apparèils conte nant des réfrigerants inflammables autres que les réfrigerants A2L, la purge des réfrigerants doit être réalisée en rompant le vide dans le système avec de l'azote exempt d'oxygen et en continuant à le replir jusqu'à ce que la pression de service soit atteinte, puis en le ventilant dans l'atmosphère et enfin en le ramenant au vide.
• Ce processus doit être répétré jusqu'à ce qu'il n'y ait plus de réfrigerant dans le système.
• Lorsque la charge d'azote exempt d'oxygène finale est utilisée, le système doit être ventilé jusqu'à la pression atmosphérique afin de permettre le travail.
• Cette opération est absolument vitale si des opérations de brasage sur la tuyauterie doivent avoir lieu.
  Assurez-vous que la sortie de la pompe à vide n'est proche d'aucune source d'inflammation potentielle et qu'une ventilation est disponible.

Procedures de charge

• En plus des procédures de charge conventionnelles, les exigences suivantes doivent être respectées.
• S'assurer qu'aucune contamination des différents réfrigerants ne se produit pas lors de l'utilisation d'un équipement de chargement. Les tuyaux ou les lignes doivent être aussi courts que possible pour minimier la quantité de réfrigerant qu'ils contiennent.

• Les bouteilles doivent être maintainues dans une position appropriée, conformément aux instructions.

• Assurez-vous que le système de réfrigération est mis à la terre avant de charger le système avec du réfrigerant.

• Étiquetez le système lorsque la charge est terminée (si ce n'est déjà fait).

• Une attention particulière doit être accordée pour ne pas trop replir le système de réfrigération.

• Avant de recharger le système, il doit être testé sous pression avec le gaz de purgege approprié.

• Le système doit être testé à l'épréuve à la fin de la charge mais avant la mise en service.
• Un test de suivi de fuite doit être effectué avant de quitter le site.

Récupération

• Lors du retrait du réfrigerant d'un système, que ce soit pour l'entretien ou la mise hors service, il est recommendé de suivre les bonnes pratiques pour que tous les réfrigerants soient retireés en toute sécurité.
• Lors du transfert de réfrigérant dans des cylindres, assurez-vous que seuls des cylindres de récapuration de réfrigérant appropriés sont utilisés.
  Assurez-vous que le nombre correct de cylindres pour supporter la charge totale du système est disponible.
• Tous les cylindres à utiliser sont désignés pour le réfrigérant récapuré et étiquetés pour ce réfrigérant (c'est-à-dire des cylindres spéciaux pour la récapération du réfrigérant).
• Les cylindres doivent être équipés d'une soupape de surpression et des vannes d'arrêt correspondantes en bon état de fonctionnement. Les cylindres de récapuration vides sont évacués et, si possible, refroidis avant la récapération.
• L'équipement de récapération doit être en bon état de marche avec un ensemble d'instructions concernant l'équipement à portée de main et doit être adapté à la récapération des réfrigerants inflammables.
• En outre, un ensemble de balances étalonnées doit être disponible et en bon état de fonctionnement.
• Les tuyaux doivent être complets avec des raccords de sectionnement sans fuite et en bon état.
• Avant d'utiliser la machine de récapération, vérifie qu'elle est en bon état de fonctionnement, qu'elle a été correctement entretenue et que tous les composants électriques associés sont scellés pour empêcher l'inflammation en cas de fuite de réfrigerant. En cas de doute, consultez le fabricant.
• Le réfrigérant récapuére doit être returné au fournisseur de réfrigérant dans la bouteille de récapération appropriée et la note de transfert de déchets correspondante doit être arrangée.
• Ne mélangez pas les réfrigérants dans les unités de récapération etURTout pas dans les cylindres. Si des compresseurs ou des huiles de compresseur doivent être retirés, assurez-vous qu'ils ont été evacués à un niveau acceptable pour vous assurer que le réfrigerant inflammable ne reste pas dans le lubrifiant.
• Le processus d'évacuation doit être effectué avant de returner le compréseur aux fournisseurs.

• Seul le chauffage électrique du corps du compresseur doit être utilisé pour accélérer ce processus.

• Lorsque l'huile est vidangée d'un système, elle doit être effectuee en toute sécurité.

Étiquetage

L'équipement doit être étiqueté indiquant qu'il a été mis hors service et vide de réfrigerant.
L'etiquette doit etre datee et signee.
Assurez-vous qu'il y a des eti quettes sur l'équipement indiquant que l'équipement contient du réfrigerant inflammable.

Mise hors service

• Avant d'effectuer cette procEDURE, il est essentiel que le technicien soit parfaitement familiarisé avec l'équipement et tous ses détails.
• Il est recommendé de bonnes pratiques que tous les réfrigerants soient récapurés en toute sécurité.
• Avant la réalisation de la tâche, un échantillon d'huile et de réfrigerant doit être prélevé au cas où une analyse serait nécessaire avant la réutilisation du réfrigerant recupéré.
• Il est essentiel que l'alimentation électrique soit disponible avant de commencer la tâche.

a) Se familiariser avec l'équipement et son fonctionnement.
b) Isoler le système électriquement.
c) Avant de tenter la procEDURE, assurez-vous que:

• si nécessaire, un équipement de manutention mécanique est disponible pour la manipulation des bouteilles de réfrigerant.
• Tout l'équipement de protection individuelle est disponible et utilisé correctement.
• Le processus de récapération est supervisé à tout moment par une personne compétente.
• L'équipement de récuρération et les bouteilles sont conformes aux normes appropriées.
  d) Pompez le système de réfrigerant, si possible.
  e) Si un vide n'est pas possible, faites un collecteur de sorte que le réfrigerant puisse être retire de diverses parties du système.
  f) Assurez-vous que la bouteille est située sur la balance avant que la récapération n'ait lieu.
  g) Démarrez la machine de récapération et utilisez-la conformément aux instructions.
  h) Ne replissez pas trop les bouteilles. (Pas plus de 80% de volume de charge liquide)
  i) Ne dépassez pas la pression de service maximale de la bouteille, même temporairement.
  j) Une fois les bouteilles correctement remplies et le processus terminé, assurez-vous que les bouteilles et l'équipement sont rétirés du site rapidement et que toutes les vannes d'isolement de l'équipement sont fermées.
  k) Le réfrigérant récapuére ne doit pas être charge dans un autre système de réfrigération à moins qu'il n'ait été nettoyé et vérifié.

Qualification des travailleurs

Le manuel doit containir des informations spécifiques sur la qualification requise du personnel de travail pour les opérations de maintenance, de service et de réparation. Toute procédure de travail qui affecte les moyens de

sécurities ne doit être effectuee que par des personnes competentes.

Les exemples de telles procédures de travail sont les suivants:

• Pénetration dans le circuit frigorifique.
• Ouverture des composants scellés.
• Ouverture des enceintes ventilées.
• Pour les installations comportant des joints mécaniques appliqués sur le terrain qui sont exposés dans l'espace occupé, les instructions doivent indiquer qu'un capteur doit être place.
• à distance, à moins de 2 m de distance horizontal, en ligne de mire de l'appareil et sur un mur de la piece dans laquelle l'appareil est installé; et

100 mm au-dessus du sol lorsque h0 n'est pas à plus de 300 mm du sol ; ou
- 300 mm au-dessus du sol lorsque h0 est situé à plus de 300 mm du sol.

CHARGEMENT DU RÉFRIGÉRANT

Surface minimale au sol

Toutes les unités interieures doivent être installées de sorte que la valeur A ou VA soit supérieure à Amin

Organigramme

*1 (ISO 5149-3:2014, Clause 5)

• Mc : quantité totale de réf rigérant dans le système (kg)
  A: surface de plancher (la piece est celle ou l'unité interieure est installee ou la plus petite piece reliée par un système de conduits)
• VA : surface de plancher ventilée (somme des surfaces des pieces reliées par ventilation naturelle)
• Amin : surface de plancher minimale (voir tableau 1 ou 2)
• Unité ETRS : système de réfrigération à étanchéité renforcée
• hinst: hauteur de l'installation. Hauteur.
• h0 : hauteur de dégagement. Hauteur de référence ou hau leur de l'ouverture la plus BASSE du raccordement du conduit à chaque espace climatisé

Unité interieure 1 : hinst=0, h0=h1, A=A1, VA=A1+A2 (si la condition de ventilation naturelle est satisfaite)
2 Unité interieure 2 : hinst=h2, h0=h2, A=A2, VA=A1+A2 (si la condition de ventilation naturelle est satisfaite)
3Unité intérieure 3:hinst=h3,h0=h4,A=A3
Ouverture pour ventilation naturelle
Ouverture de return d'air
Ouverture d'entrée d'air

Comment calculer la quantite maximale de refrigererant

Lors de l'installation de l'appareil, la quantite de refrigerant supplémentaire chargée doit tener compte du diametre et de la longueur du tuyau et de la quantite de refrigerant pouvant etre chargée dans I'unite interieure.

Quantité de réfrigerant supplémentaire (kg)

= Longueur totale du tuyau (m): 22,20 mm x 0,313 kg/m (R32)
+ Longueur totale du tuyau (m): 0 19,05 mm X 0,235 kg/m (R32)
+ Longueur totale du tuyau (m): 0 15,88 mm X 0,153 kg/m (R32)
+ Longueur totale du tuyau (m): 0 12,70 mm X 0,103 kg/m (R32)
+ Longueur totale du tuyau (m): 0.52 mm X 0,053 kg/m (R32)
+ Longueur totale du tuyau (m): 0,35 mm X 0,019 kg/m (R32)
+ Nombre d'unités HR installées (port 2, 3, 4) X 0,45 kg (R32)
+ Nombre d'unités HR installées (port 6, 8) X 0,9 kg (R32)
+ Quantité de réfrigérant supplémentaire pour l'unité interieure*1

*1 Veuillez vous reférer à la feuille de papier intitulée Tableau des réfrigerants supplémentaires de l'ITU. Elle est fournie dans l'unité extérieure.

Unite ETRS

Pour installer l'unité interieure, certaines mesures de sécurité peuvent être nécessaires en fonction de la zone ou de la surface ventilée (lorsque la ventilation naturelle est utilisée). La charge maximaile du système est de 15,964 kg x le nombre d'unités interieures dans système, sans dépasser 63,856 kg. Les mesu res de sécurité sont consti tuées par le kit d'alarme LG (PLD05), la vanne d'arrêt LG (PRHPZ0*0) et la v entilation naturelle. Con sultez le manuel des accessoires poursvoir plus sur les accessoires LG (kit d'alarme, vanne d'arrêt).

Le graphique elle tableau sont basés sur une hauteur de piece de 1,8 m. Si elle est plus élevé (max 2,2 m), une surface au sol minimale plus petite peut être appliquée.

Surface de plancher minimale de l'étage souterrain le plus bas

Aucune mesure de sécurité requise
2Deux mesures de sécurité
Ne peut pas etre instalé

Surface de plancher minimale des autres étages

1Aucun dispositif de sécurité requis
2Une mesure de sécurité
3Deux mesures de sécurité

Installation générale

Pour installer l'unité interieure, certains dispositifs de sécurité peuvent etre requis en fonction de la zone ou de la surface ventilée (en cas d'utilisation d'une ventilation naturelle). Si Mc est supérieur a 15,964 kg, une ventilation naturelle doit etre installee.

Le graphique et le tableau sont basés sur une hauteur minimale d'installation des unités interieures. Si celle-ci est supérieure, une surface minimale plus grande peut être appliquée.

h0 differe selon le type de modele.

• Suspendu au plafond, monté au mur: 2,2
  Cassette, pose au sol (PT,PF): 1,8
  Hydrokit (montage mural): 1,3
• Hydrokit (pose au sol), Pose au sol (autres): 0,6
• Conduit : hauteur de l'ouverture la plus basse du raccordement du conduit à chaque espace climatisé

Conditions de ventilation naturelle

Si une ventilation naturelle est installée dans le respect des conditions ci-dessous, « A » peut être remplaced par « VA ». Pour l'unité ETRS, si cela est utilisé comme mesure de sécurité, « A » ne peut pas être remplaced par « VA »

Pour l'ouverture inférieure:

• Ce n'est pas une ouverture vers l'extérieur
• L'ouverture ne peut pas etre fermée
  -L'ouverture doit etre Anvmin
• La surface de toute ouverture située à plus de 300 mm du sol n'est pas prise en compte dans la détermination de l'Anvmin
  Au moins 50% Anvmin se trouve a moins de 200 mm au-dessus du sol
  Le bas de l'ouverture inférieure est ≤ 100mm du sol

• La hauteur de l'ouverture est ≥ 20mm

• Pour l'ouverture supérieure :

• Ce n'est pas une ouverture vers l'extérieur

• L'ouverture ne peut pas etre fermée
• L'ouverture doit être ≥ 50 % Anvmin
• Le bas de l'ouverture supérieure doit être ≥ 1500mm au-dessus du sol
• La hauteur de l'ouverture est ≥ 20mm

Piece 1

Piece 2

Ne pas compter

Surface d'ouverture minimale (Anv)

$$ A n v _ {\min } = \frac {m _ {c} - m _ {\max }}{L F L \times 1 0 4} \times \sqrt {\frac {A}{g \times m _ {\max}} \frac {M}{M - 2 9}} $$

G Est l'acceleration de la pesanteur de 9,81 m/s²;

Est lanasse molaire moyenne de I'air en kg/kmol.

Any Est l'ouverture minimale pour la ventilation naturelle en ^2

Pour l'unité ETRS, Anvmin = 0.013 m²

mc Est laharge reelle de refrigerant dans le systeme en kg;

m max Escharge maxime admissible de frigerant dans le système en kg, Calculée s e l'équation ci-dessous ou égale à 15,964 kg.

$$ m _ {\max } = 2. 5 \times (\text {L F L}) ^ {(5 / 4)} \times h _ {0} \times (\mathrm {A}) ^ {(1 / 2)} $$

Ne pas dépasser les valeurs ci-dessous

$$ m _ {\max } = 0. 7 5 \times \mathrm {L F L} \times h _ {0} \times A $$

LFL Est la limite inférieure d'inflammabilité en kg/m³;

A Est la surface de la pièce en ^2

M Est la masse molaire du réfrigérant en kg/kmol;
