KASUTUSJUHEND ZRUN060LSS0 LG

Enne seadme kasutusele vötmist lugege LABi kasutusjuhend ning hoidke seda tuleviku tarvis alati käepärast.

EESTI

Jahutusaine R32

See kasutusjuhend võib sisaldada pilte või teksti, mis erinevad teie poolt ostetud mudelist.

Seda kasutusjuhendit revideerib tootja aeg-ajalt.

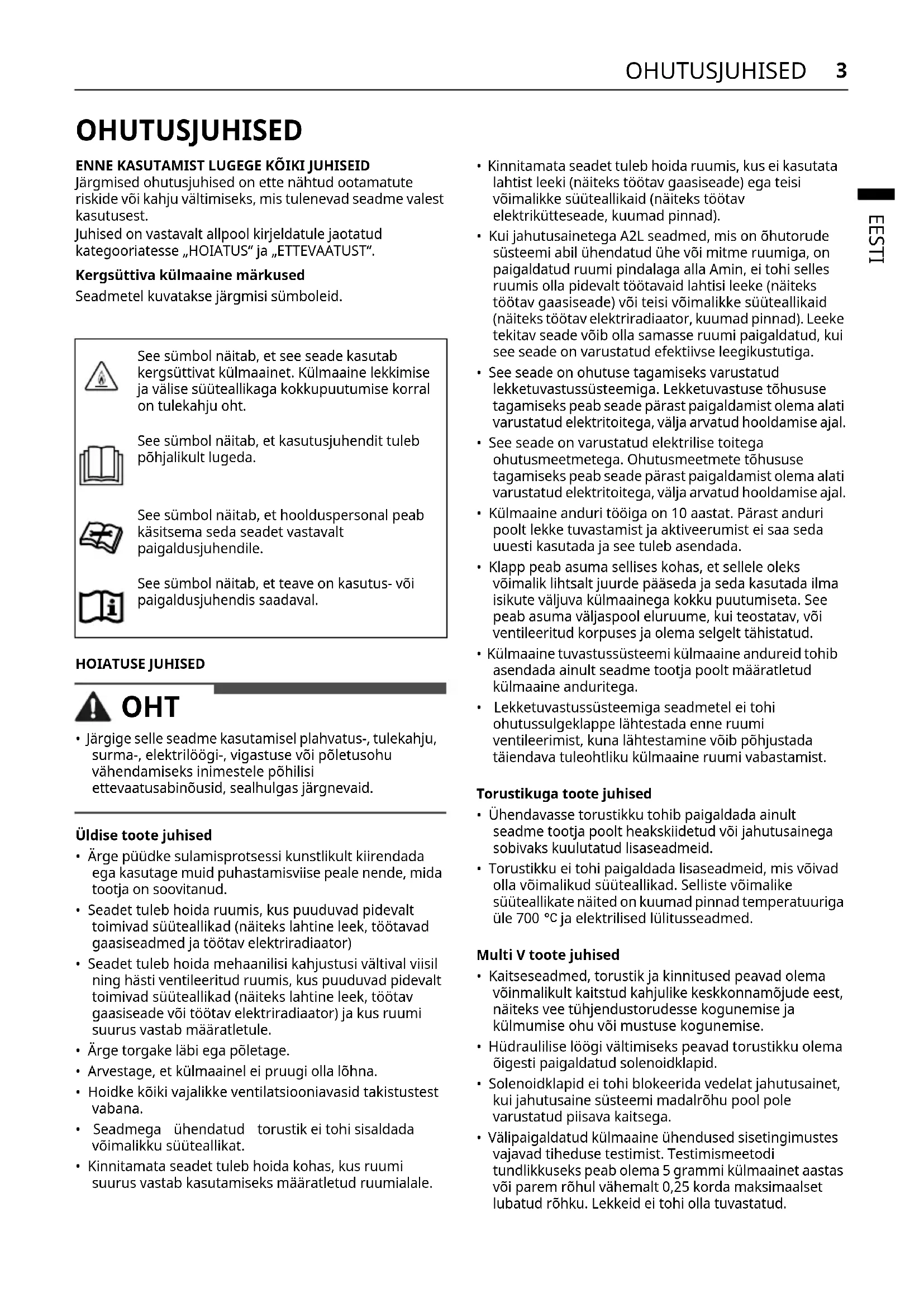

OHUTUSJUHISED

ENNE KASUTAMIST LUGEGE KOIKI JUHISEID. 3

Kergsuttiva kulmaaine markused. 3

HOIATUSEJUHISED 3

Ohutusjuhised teenindamiseks. 4

JAHUTUSAINEGA TÄITMINE

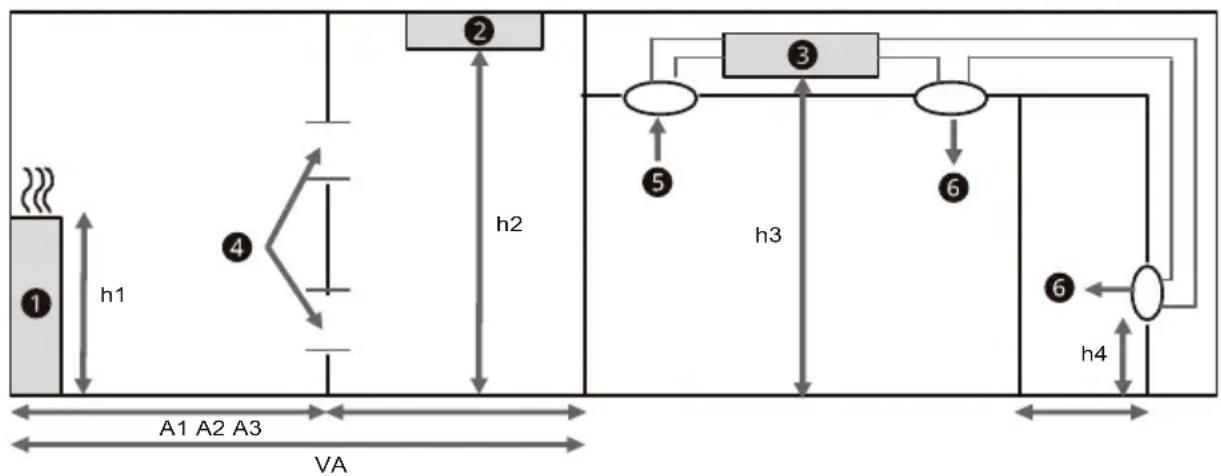

Minimaalne porandapind. 8

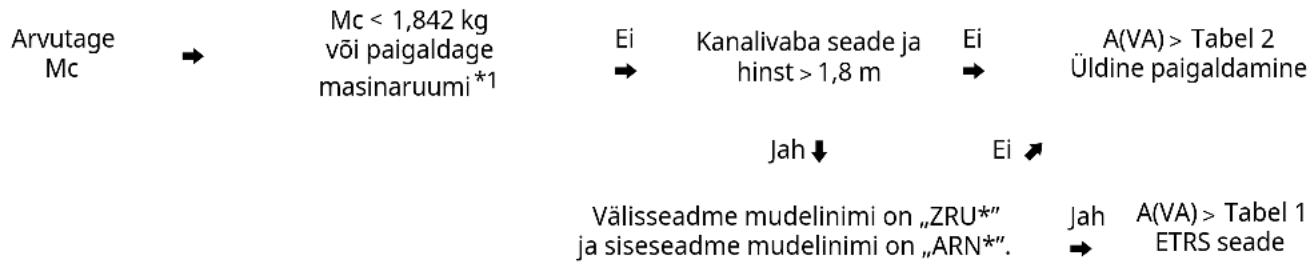

Vooluskeem 8

Kuidas arvutada kulmaaine maksimaalne kogus 8

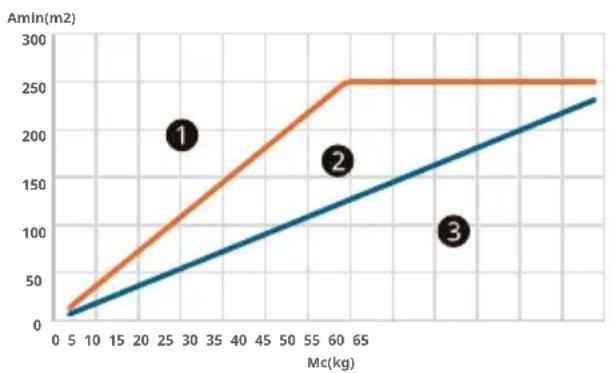

ETRSseade. 9

Uldine paigaldamine. 9

Loomulik ventilatsionitingimus. 10

OHUTUSJUHISED

ENNE KASUTAMIST LUGEGE KOIKI JUHISEID

Järgmised ohutusjuhised on elle nàhtud ootamatute riskide voi kahju vältimiseks, mis tulenevad seadme valest kasutusest.

Juhised on vastavalt allpool kirjeldatule jaotatud kategooriatesse „HOIATUS" ja „ETTEVAATUST".

Kergsuttiva kulmaaine markused

Seadmetel kuvatakse järgmisümboleid.

See sümbon naitab, et see seade kasutab kergsuttivat kulmaainet. Kulmaaine lekkimise ja valise suuteallikaga kokkupuutumise korral on tulekahju oht.

See sumbol naitab, et hoolduspersonal peab käsitsema seda seadet vastavalt paigaldusjuhendile.

See sumbol naitab, et teave on kasutus-voi paigaldusjuhendis saadaval.

HOIATUSE JUHISED

OHT

Järgige selle seadme kasutamisel plahvatus-, tulekahju, surma-, elektrilögi-, vigastuse voi pôletusohu vahendamiseks inimstele pöhilisi ettevaatusabinóusid, sealhulgas järgnevoid.

• Arge püddke sulamisprotsessi kunstlikult kiirendada ega kasutage muid puhastamisiise peale nende, mida tootja on soovitanud.
• Seadet tuleb hoida ruumis, kus puuduvad pidevalt toimivad suuteallikad (naiteks lahtine leek, tootavad gaasiseadmed ja tootav elektriradiaator)
• Seadet tuleb hoida mehaanilisi kahjustusi vältil viisil ning hásti ventileeritud ruumis, kus puuduvad pidevalt toimivad süuteallikad (näteks lahtine leek, tootav gaasiseade vöi tootav elektriradiaator) ja kus ruumi suurus vastab märaratletule.
• Arge torgake labi ega põletage.
• Arvestage, et kulmaainel ei pruugi olla lohma.
• Hoidke kōiki vajalikke ventilatsiooniavasid takistustest vabana.

• Seadmega ühendatud torustik ei tohi sisaldada voimalikku suüteallikat.
  Kinnitamata seadet tuleb hoida kohas, kus ruumisuurus vastab kasutamiseks märatletud ruumialale.

• Kinnitamata seadet tuleb hoida ruumis, kus ei kasutata lahtist leeki (naiteks tootav gaasiseade) ega teisi voimalikke suteallikaid (naiteks tootavelektrikutseade, kuumad pinnad).
  Kui jahutusainetega A2L seadmed, mis on ohtorude susteemi abil uhendatud uhe voi mitme ruumiga, on paigaldatud ruumi pindalaga alla Amin, ei tohi selles ruumis olla pidevalt tootavaid lahtisi leeke (naiteks tootav gaaseade) voi teisi voimalikke suuteallikaid (naiteks tootav elektriradiaator, kuumad pinnad). Leeke tekitav seade vobll olla samasse ruumi paigaldatud, kui see seade on varustatud efektivse leegikustutiga.
  See seade on ohutuse tagamiseks varustatud lekketuvastussüsteemiga. Lekketuvastuse tohususe tagamiseks peab seade pärast paigaldamist olema alati varustatud elektritoitega, valja arvatud hooldamise ajal.

• See seade on varustatud elektrilise toitega ohutusmeetmetega. Ohutusmeetmete tohususe tagamiseks peab seade paarast paigaldamist olema alati varustatud elektritoitega, valja arvatud hooldamise ajal.
  Kulmaaine anduri tooiga on 10 aastat. Parnst anduri poolt lekke tuvastamist ja aktiveerumist ei saa seda uuesti kasutada ja see tuleb asendada.
• Klapp peab asuma sellises kohas, et sellele oleks voimalik lihtsalt juurde pääseda ja seda kasutada ilma isikute valjuva kulmaainega kokku puutumiseta. See peab asuma valjaspool eluruume, kui teostatav, voiventileeritud korpuses ja olema selgelt tähistatud.
  Kulmaaine tuvastussusteemi kulmaaine andureid tohib asendada ainult seadme tootja poolt märatletud kulmaaine anduritega.
  Lekketuvastussüsteemiga seadmetel ei tohi ohutussulgeklappe lahtestada enne ruumi ventilierimist, kuna lahtestamine voib pohjustada täiendava tuleohtliku kulmaaine ruumi vabastamist.

Torustikuga toote juhised

• Uhendavasse torustikku tohib paigaldada ainult seadme tootja poolt heakskiidetud voi jahutusainega sobivaks kuulutatud lisaseadmeid.
• Torustikku ei tohi paigaldada lisaseadmeid, mis voivad olla voimalikud suuteallikad. Selliste voimalike suuteallikate naited on kuumad pinnad temperatuuriga üle 700^ ja elektrilised lulitusseedmed.

Kaitseseadmed, torustik ja kinnitused peavad olemavoinmalikult kaitstud kahjulike keskkonnamojure eest, naiteks vee tuhjendustorudesse kogunemise ja kulmumise ohu voi mustuse kogunemise.
- Hidraulilise looi valtimiseks peavad torustikku olem oigesti paigaldatud solenoidklapid.
- Solenoidklapid ei tohi blokeerida vedelat jahutusainet, kui jahutusaine susteemi madalrohu pool pole varustatud piisava kaitsega.
Välipaigaldatud kulmaaine ühendused sisetingimustes vajavad tiheduse testimist. Testimismeetodi tundlikuseks peab olea 5 grammi kulmaainet aastas voi parem rohul vahemalt 0,25 korda maksimaalset lubatud rohku. Lekkeid ei tohi olla tuvastatud.

• Pärast välisseadmele paigaldatud alltoodud sildi kontrollimist kirjutage üles sellet toodud külmaaine kogus.

• Kaitseseadmed, torud ja kinnitused peavad olemavöimalikult palju kaitstud kahjulike keskkonnamōjude eest.
• Ruumi ōhuväljutusava peab asuma jahutusaine vabastuspunktiga samal korgusel vöi madalamal.
• Pörandale paigaldatud seadmete puhul peab jahutusaine vabastuspunkt olem a nii madalal kui teostatav.
• Ohuväljutusavad peavad asuma ohu sisendavadest piisaval kaugusel, et valtida retsirkulatsiooni ruumi.

ETTEVAATUSE JUHISED

ETTEVAATUST

• Järgige selle seadme kasutamisel inimesto vigastamise, toote rikke vöi kahjustuse ohu vähendamiseks pōhilisi ettevaatusabinöusid, sealhulgas järgnevoid.

Köikidel isikutel, kes on seotud külmutusagensi tootamise voi sisselulitamisega, peaks olema kehtiv tertifikaat toostusharu akrediteeritud hindamisasutuselt, mis kinnitab, et nad on pädevad külmutusagensi ohutuks käitlemiseks vastavalt toostusharu tunnustatud hindamisinouetele.
- Hooldust tohib teha vastavalt seadme tootja soovitusele. Hooldus- ja parandustoo, mis vajab muude oskustooiiste abi, tuleb teha uksnes kergsuttiva kulmaaine kasutamisel padeva isiku jarevalve all.
- Paigaldatav torustik tuleb hoida voimalikult minimaalne.
- Torustik peab olemakaitstud füusiliste kahjustuste eest.
Järgida tuleb riiklikke gaasiesekirju.
- Mehaanilised ühendused (mehaanilised konnektorid voi muhvuhendused) peavad olea hooldustöödeks juurdepäasetavad.
- Teenindust vōib teostada ainult tootja poolt soovitatud viisil.
- Seadet tuleb hoiustada nii, et see valdiks mehaanilise kahjustuse tekkimist.

• Tootja peab märatlemateised voimalikud pidevalt tootavad allikad, mis voivad teadaolevalt pohjustada kasutata jahutusaine suttimist.
• Enne klappide avamist tuleb teha joodetud, keevitatud voi mehaaniline uhendus, mis voimaldab kulmaainel kulmaainesusteemi osade vahel liikuda.
  Kui mehaanilisi uhendusi kasutatakse siseruumides uuesti, tuleb tihendiosad uuendada.
  Kui muhvendusi kasutatakse siseruumides uuesti, tuleb muhviosa renoveerida.
  Kulmaaine torustik tuleb kahjustuste valtimiseks kaitsta voi piiretega kinni katta.
• Painduvad kulmaaine uhendused (naikeks siseruumi seadme ja valisseadme vahelised uhendustorud), mis voivad tavaparase tootamise kaius paigast nihkuda, tuleb kaitsta mehaaniliste kahjustuste eest.
• Soojusvaheti küljes olevaid toluu- voi sooalaosakesitiuleb vee abi perioodiliselt (rohkem kui uks kord aastas) puhastada.
• Seadme demonteerimine, kulmaaine, oli ja tekkivate osade kaitlemine peab toimuma vastavalt kohalikele ja riiklikee eeskirjadele.

Torustikuga toote juhised

• Ohutorustiku susteemi abi ühe voi mitme ruumiga uhendatud sissepuhke- ja valjatombeohk juhitakse otse ruumi.
  Väljatömbeōhu toruna ei tohi kasutada avatud alasid, nagu ripplagesid.

• Seadme torustik selle ruumis tuleb paigaldada sellisel visil, et see oleks too ja teeninduse ajal kaitstud juhuslike kahjustuste eest.
• Kastusele tuleb votta ettevaatusabinoud jahutusaine torustiku liigse vibratsiooni voi pulseerimise vastu.
• Kasutussele tuleb votta meetmed pikkade torustike paisumise ja kokkutombumise puhuks.
• Jahutussüsteemide torustik peab olema loodud ja paigaldatud nii, et vahendada susteemi hudraulilise looqi tottu kahjustamise ohtu.
• Terastorud peavad enne isolatsiooni paigaldamist olema korrosiooni eest kaitstud roostekindla kattega.
  Voolikuelemendid peavad olema kaitstud mehaaniliste kahjustuste, liigse vaandepinge voi muude joudude eest. Neid tuleb kord aastas kontrollida mehaaniliste kahjustuste suhtes.
  Siseseadmed ja torud peavad olema kindlalt paigaldatud ja kaitstud sellisel viisil, et sundmused, nagu moobl liigutamine voi umberehitustooed, ei saaks pohjustada juhuslikku varustuse purunemist.

Ohutusjuhised teenindamiseks

Ala kontrollimised

• Enne tuleohtlikke jahutusaineid sisaldavatel susteemidel toode alustamist on vajalikud ohutuskontrollid, et tagada suttimise ohu minimeerimine. Jahutussüsteemi remondi korral tuleb enne susteemil toode teostamist jargida jargmisi ettevaatusabinoid.

Töpprotseduur

• Töid teostatakse kontrollitud protseduuril, et vähendada tuleohtliku gaasi vōi auru olemasolu ohtu toö teostamise ajal.

Uldine tooaia

Koik hooldustoojtaj ja teised lahialas tootavad isikud peavad olema teavitatud teostatava too olemusest. Valtida tuleb piiratud ruumides tootamist.

Külmaaine olesmolu kontrollimine

• Ala tuleb enne toed ja too ajal kontrollida asjakohase jahutusaine detektoriga tagamaks, et tehnik on teadlik voimalikest taleohtlikest keskkondadest.
• Tagage, et kasutatav lekketuvastusvarustus sobiks toleohtlike jahutusainetega kasutamiseks, st sademevaba, piisavalt tihendatud voi sadelemisohutu.

Tulekustuti olemasolu

Kui jahutusseadmel voi sellega seotud osadel tuleb teostada kuumtoid, peab kaeparast olema asjakohane tulekustusatvarustus. Taitmisala laheduses peab asuma pulber-voi CO2-tulekustuti.

Süteallikate puudumine

• Üksi isik, kes teostab jahutussüsteemiga seotud toid, mis sisaldavad torustike avamist, ei tohi kasutada Süuteallikaid sellisel viisil, mis pöhjustaks tule- voi plahvatusohtu.
  Koik voimalikud suuteallikad, sealhulgas sigarettide suitsetamine, tuleb hoida paigaldamise, remondi, eemaldamise ja kaitlemise, mille kaigus vob kulmaaine umbritsevasse ruumi vabaneda, kohast piisavalt eemal. Enne selle teostamist tuleb kontrollida sedet umbritsevat ala veendumaks, et see ei sisaldaks tuleohtlikke aineid ega suuteohtusid. Ules tuleb panna sildid ??,Suitsetamine keelatud".

Ventileeritud ala

• Tagage enne susteemi avamist voi kuumade toode teostamist, et ala oleks avatud voi see oleks piisavalt ventileeritud. Ventilatsiooni tase peab pusima too teostamise aja jooksul. Ventilatsioon peab ohutult hajutama kogu vabaneva jahutusaine ning eelistatatavalt valjutama selle valiskeskkonda.

Jahutusseadme kontrollimised

• Elektrikkomponente vahetamisel peavad need sobimakasutusotstarbeks ja olema oige spetsifikatsioniga. Alati tuleb jargida tootja hoodus- ja teenindusjuhiseid.
• Kahtluste korral poorduge abi saamiseks tootja tehnilise osakonna poole.

• Tuleohtlikke jahutusaineid kasutavate seadmete puhul tuleb teostada järgmised kontrollimised:

• Tegelik kulmaaine laetuse tase peab vastama ruumi suurusele, kuhu kulmaainet sisaldavad osad on paigaldatud.

• Ventilatsiooniseadmed ja valjutusavad peavad toimima korrektsett ja ei tohi olla kaetud.

• Kui kasutatakse kaudset jahutusahelat, tuleb kontrollida, kas teiseses ahelas on kulmaainet.

• Seadmel olevad tähised peavad olema nāhtavad ja loetavad. Mitteloetavaks muutunud margised ja tähised tuleb parandada vōi asendada.

• Jahutustorud voi -komponendid on paigaldatud kohta, kus need ei puuto toenäoliselt kokku ühegi ainega, mis voiks jahutusainet sisaldavaid komponente korrodeerida, valja arvatud juhul ,kui need komponendid on valmistatud materjalidest, mis on loomulikult korrosioonikindlad, voi on sobival viisil sellise korrosiooni eest kaitstud.

Elektriseadmete kontrollimised

• Elektrikkomponente remont ja hooldus peab sisaldama esmaseid ohutuskontrlle ja komponentide ülevaatuse protseduure.
  Kui esineb ohutust rikkuda voiv rike, ei tohi elektritoidet ringlusega uhendada enne, kui see on rahuldavalt lahendatud.
  Kui riket ei saa kohe korrigeerida, kuid too jatkamine on vajilik, tuleb kasutada piisavat ajutist lahendust.
• Sellest tuleb teavitada seadme omanikku, et kōik pooled oleks teadlikud.

• Esmaste ohutuskontrollide hulka peavad kuuluma:

• Kondensaatorid on tuhjenenud: see teostatakse ohutul viisil, et valtida saderete tekkimise voimalust.

• Süsteemi taitmise, tuhjendamise voi labipuhumise ajal ei ole avatud ukski elektrikcomponent ega juhtmestik.
• Maanduse pidevus.

Pitseeritud componentide remont

• Pitseeritud componentide remondi ajal peavad koki elektritoited olema seadmetest, milleletoid teostatakse, enne pitseeritud katete jne eemaldamist lahti uhendatud.
  Kui seadme elektritoide on teeninduse ajal absolutelt vajalik, peab voimaliku ohtlik olukorra eest hoiatamiseks asuma kõige kriitilisemas punktis pidevalt tootav lekketuyastusviis.
• Tagamaks, et elektrikkomponentideti teostamisel ei muudeta korpust sellisel viisil, mis mojutaks kaitsetaset, tuleb erilist tahelepanu poorata jargmisele.
• Selle hulka kuuluvad kaablite kahjustused, liigne ühenduste arv, mitte esialgsetele spetsifikatsionidele vastavad klemmid, tihendite kahjustused, labiviktihendite ebaöige paigaldamine jne.
• Tagage, et aparaat oleks kindlalt paigaldatud.
• Tagage, et tihendid vöi tihendusmaterjalid pole halvenenud sellise tasemeni, et need ei suuda enam taïta tuleohtlike keskkondade sisenemise vältimise eesmöki.
• Varuosad peavad vastama tootja spetsifikatsionidele.

Sädelemisohutute komponentide remont

• Arge rakendage ringlusele pidevaid induktivseid voi mahtuvuslikke koormusi ilma tagamata, et need ei ületa kasutatava seadme lubatud pinget ja voolutugevust.

• Sädelemisohutud komponendid on ainuke tüup, millel voib toötada pingestatud olekus tuleohtliku keskkonna juuresolekul.

• Testimisaparaat peab olema öige nimivärtusega.

• Asendage komponendid ainult tootja määratud osadega.
• Muud osad voivad pōhjustada lekkinud jahutusaine suttimist keskkonnas.

TAHELEPANU

• Silikoontihendusaine kasutamine vōib vāhendada mōnede lekketuvastuseadmete efektiysust.
• Sädelemisohutuid componente ei tule enne nendel toötamist isoleerida.

Kaablid

Kaablitele ei mōju kulumine, korrosioon, liigne surve, vibratsioon, teravad äred ega muud kahjulikud keskkonnamōjud.
- See kontrollimine vōtab samuti arvesse vananemise moju vōib pidevat vibratsiooni selliste allikate tōttu, nagu kompressorid vōi ventilatorid.

Tuleohtlike jahutusainete tuvastamine

• Mingil juhul ei tohi jahutusaine lekete otsimiseks voi tuvastamiseks kasutada voimalikke suuteallikaid.
• Kasutada ei tohi halogeniidlampi (ega teisi lahtist leeki kasutavail detektoreid).

• Kõigi kulmaainesüsteemide puhul loetakse sobivaks järgmised lekketuvastusmeetod.

• Külmaaine lekete tuvastamiseks tuleb kasutada elektronilisi lekkedetektoreid, kuid taleohtlike kulmaainete korral ei pruugi nende tundlikkus olla piisav voi need voivad vajada uesti kalibreerimist. (Tuvastusseadmed tuleb kalibreerida kulmaainevabas kohas.)

• Tagage, et detektor ei ole voimalik suuteallikas ning sobib kasutatava jahutusainega.
• Lekketuvastusseade tuleb seadistada kulmaaine LFL protsendile ja tuleb kalibreerida kasutatavale kulmainele ning kinnitada tuleb asjakohane gaasi protsent (maksimaalselt 25% ).
• Lekketuvastusvedelikud sobivad samuti enamiku jahutusainetega kasutamiseks, kuid valtida tuleb kloori sisaldavate puhastusvahendite kasutamist, kuna kloor voib jahutusainega reageerida ja pohjustada vasktorustiku korrosiooni.

TAHELEPANU

Lekketuvastusvedelike naited on

• Mullmeetod
  Fluorescentsmeetodi ained

• Lekke kahtlustamisel tuleb kõik lahtised leegid eemaldada/kustutada.

• Kui leitakse jootmist vajav kulmaaine leke, tuleb kogu kulmaaine susteemist koguda voi isoleerida (sulgeklappide abil) lekkest kaugel asuvasse susteemi ossa. Kulmaaine eemaldamine peab toimuma vastavalt eemaldamise ja tuhjendamise protseduurile.

Eemaldamine ja tuhjendamine

• Jahutusringluse avamisel remondi teostamiseks - voimōnel muul otstarbel - tuleb kasutada tavapāraseid protseduure. Siiski on tuleohtlike jahutusainete puhul tahtis järgida parimat praktikat, kuna kaaluda tuleb tuleohtlikkust. Järgida tuleb järgmist protseduuri:

• Eemaldage jahutusaine;

• Puhuge ringlus inertgaasiga LABi (A2L puhul valikuline);
• Tuhjendage (A2L puhul valikuline);
• Puhuge inertgaasiga labi (A2L puhul valikuline);

• Avage ringlus lōikamise vōi jootmise teel.

• Sisalduv jahutusaine tuleb koguda sobivatesse kogumisballoonidesse.

• Seadmete puhul, mis sisaldavad teisi tuleohtlikke jahutusaineid peale jahutusainete A2L, tuleb susteem puhuda labi hapnikuvaba lammastikuga, et muuta seade tuleohtlike jahutusainete jaoks ohutuks.
• Seda protsessi võib olla tarvis mitu korda korrata.
• Jahutusainete susteemide labipuhumiseks ei tohi kasutada suruohku ega hapnikku.
  LSeadmete puhul, mis sisaldavad teisi tuleohtlikke jahutusaineid peale jahutusainete A2L, saavutatakse labipuhumine lohkudes hapnikuvaba lammatiku abi susteemi vaakumi ja jatkates taitmist kuni toorohu saavutamiseni, seejarel atmsofärvi ventileerides ning lopuks alla vaakumisse tommates.
• Seda protsessi korratakse kuni susteemis ei ole enam jahutusainet.
• Pärast viimase hapnikuvaba lammastiku koguse kasutamist ventileeritakse susteem too toumise voimaldamiseks alla atmsofärirohule.
  See toiming on absolutelt elutähtis, kui toimuma peavad torustiku jootmistöod.
• Tagage, et vaakumpumba valjund ei oleks voimalike Süuteallikate laheduseks ning saadaval oleks ventilatsion.

Täitmisprotseduurid

• Lisaks tavapärastele taitmisprotseduuridele tuleb järgida järgmisi noudeid.

• Tagage, et taitmisseadme kasutamisel ei esineks erinevate jahutusainete saastumist. Vooliku voi liinid tuleb nendes sisalduva jahutusaine koguse minimeerimiseks hoida voimalikult luhikestena.

• Balloonid tuleb hoida sobivas asukohas vastavalt juhistele.
• Veenduge, et jahutussüsteem oleks enne susteemi jahutusainega taitmist maandatud.
• Pärast täitmise lopetamist varustage susteem etiketiga (kui seda pole juba tehtud).

• Tuleb olla ülimalt ettevaatlik, et valtida jahutussüsteemi ületäitmist.

• Enne susteemi uuesti taitmist tuleb sobiva labipuhumisgaasi abi teostada selle rohuga testimine.

• Süsteemi tuleb lekete suhtes kontrollida parast taitmise lopetamist, kuid enne kasutuselevottu.
• Täiendav lekketest tuleb teostada enne toökohalt lahkumist.

Kogumine

• Jahutusaine susteemist eemaldamisel kas hooldamiseks voi kaigust mahavotmiseks on soovitatav hea practika eemaldada koik jahutusained ohutult.
• Jahutusaine balloonidesse viimisel tagage, et kasutatakse ainult asjakohaseid jahutusaine kogumise ballounoe.
• Tagage, et saadaval oleks ōige arv balloone kogu süsteemi sisu hoidmisesk.
• Kōik kasutatavad balloonid on māraturd kogutava jahutusaine jaoks ja on selle jahutusaine sildiga (st eriballoonid jahutusaine kogumiseks).
• Balloonid peavad olema varustatud heas tookorras kaitseklapi ja sellega seotud sulgeklappidgega. Tuhjad kogumisballoonid tuhjendatakse enne kogumise toimumist ja voimalusel jahutatakse.
  Kogumisseadmed peavad olema heas tokorras koos käeparast olevate seadmete kasutusjuhistega ning peavad sobima tuleohtlike jahutusainete kogumiseks.
• Lisaks peab olemsaadaval ja heas tookorras kalibreeritud kaalukomplekt.
  Voolikud peavad olea varustatud lekkevaba lahtiuhendamist voimaldavate uhendustega ja heas seisundis.
• Enne kogumismasina kasutamist veenduge, et see on rahuldavas tookorras, seda on korralikult hooldatud ning koik selega seotud elektricomponendid on jahutusaine vabanemise korral suttimise valtimiseks tihedalt suletud. Kahtluste korral pidage nou tootjaga.
  Kogutud jahutusaine tuleb tagastada jahutusaine tarnijale oiges kogumisballoonis ning korraldada asjakohane jaatmete edastamise teade.
• Arge segage jahutusaineid kogumisseadmetes ning eriti mitte balloonides. Kui eemaldatakse kompressoreid voi kompressoriolisid, siis tagage, et need on tuhjendatud sobiva tasemeni kindlustamaks, et märdeainesse ei ole jaanud tuleohtlikku jahutusainet.
• Tuhjendamise protsess tuleb teostada eine kompressori tarnijatele tagastamist.
• Selle protsessi kiireandamiseks tohib kasutada ainult kompressori korpuse elektrilist soojendamist.
• Oli süsteemist eemaldamisel tuleb see teostada ohutult.

Siltidega varustamine

• Seadmed tuleb varustada siltidega, et need on kasutusest korvaldatud ja jahutusainest tuhjendatud.
• Silt peab olemar varustatud kuupäeva ja allkirjaga.
• Tagage, et seadmel on sildid, mis naitavad, et seade sisaldab tuleohtlikku jahutusainet.

Kasutusest körvaldamine

• Enne selle protseduuri teostamist on ülitähtis, et tehnik tunneks täielikult seadet ja koiki selle uksikasju.
• Soovitatav hea prtaktika on koguda koik jahutusained ohutult.

• Enne ülesande teostamist tuleb votta oli ja jahutusaine proof juhuks, kui enne kogutud jahutusaine taaskasutamist on vajalik analüus.

• On ülitähtis, et enne ülesandega alustamist oleks saadaval elektritoide.

a) Tutvuge seadme ja selle tooga.
b) Isoleerige susteem elektriliselt.
c) Enne protseduuri proovimise tagage, et:

Vajadusel on jahutusaine balloonide käsitsemiseks saadaval mehaaniline käsitsemisvarustus.
- Kõik isikukaitsevahendid on saadaval ja neid kasutatakse ùigesti.
- Kogumisprotss toimub alati kompetentse isiku jarevalve all.
- Kogumisseadmed ja -balloonid vastavad asjakohastele standarditele.

d) Voimalusel pumbake jahutusaine susteem tuhjaks.
e) Kui vaakumi loomine pole voimalik, valmistage kollektor nii, et jahutusainet saaks eemaldada susteemi erinevatest osadest.

f) Veenduge, et balloon asuks enne selle teostamist kaalul.
g) Käivitage kogumismasin ja toötage vastavalt juhistele.
h) Arge balloone ületäitke. (Mitte üle 80% vedeliku tātemahust).
i) Arge uletage ballooni maksimaalset törðhku, isegimitte ajutiselt.
j) Kui balloonid on oigesti taidetud ja protssess lopetatud, siis veenuge, et balloonid ja seadmed eemaldatake kohe tookohalt ja kok seadmete sulgarmatuurid on suletud.
k) Kogutud jahutusainega ei tohi taita teist jahutussüsteemi enne jahutusaine puhastamist ja kontrollimist.

Töotajate kvalifikatsioon

Kasutusjuhend peab sisaldama spetsiifilist teavet hooldus, teenindus- ja remonditöde toopersonali vajalike kvalifikatsionide kohta. Koiki ohutusmeeteid mojutavoid tooprotsedure tohivad teostada ainult kompetented isikud.

Selliste tooprotsedururide naideteks on:

• jahutusaine ringluse avamine;
• pitseeritud komponentide avamine;
• ventilieritud korpuste avamine.
  Paigalduste puhul, mis sisaldavad seadme ruumis asuvoid valipaigaldatud mehaanilisi uhendusi, peab juhistes olemamaaratud, et andur peab asuma.

• Kaugasukohas 2 m horisontaalse vahemaa ulatuses seadme nagemisulatuses ning seadme paigaldamise ruumi seinal ja

• 100 mm korgusel porandast, kui h0 ei ole üle 300 mm porandast voi

• 300 mm körgusel porandast, kui h0 on üle 300 mm porandast.

JAHUTUSAINEGA TÄITMINE

Minimaalne pordapind

Köik siseseadmed tuleb paigaldada nii, et rahuldatud oleks tingimus A voi VA suurem kui Amin

Vooluskeem

*1 (ISO 5149-3:2014, punkt 5)

Mc: kulmaaine kogukogus susteemis (kg)
A: poranda pindala (ruum, kuhu on paigal datud siseseade, voi vakseim torussteemi kaudo uhendatud ruumi pindala)
- VA: ventileeritud poranda pindala (loomuliku ventilatsiojiga uhendatud ruumi pindala summa)
- Amin: poranda minimumumpindala (leidke tabelist 1 voi 2)
- ETRS seade: tāiustatud tihedu sega kūlmaainesüsteemid.
- hinst: paigalduskörgus. Körrgus.
h0: vabastuskorgus. Viitekorgus voi iga konditsioneeritud ruumi toru uhenduse madalaima ava korgus

Siseseade 1: hinst=0, h0=h1, A=A1, VA=A1+A2 (kui loomuliku ventilatsiooni tingimus on rahuldatud)
Siseseade 2: hinst=h2, h0=h2, A=A2, VA=A1+A2 (kui loomuliku ventilatsiooni tingimus on rahuldatud)
Siseseade 3 : hinst=h3, h0=h4, A=A3
4 Loomuliku ventilatsiooniava
Väljatömbeava
Sissetombeava

Kuidas arvutada kulmaaine maksimaalne kogus

Seadme paigaldamisel tuleb jahutusaine lisamisel arvestada torude labimodu, pikkuse ja siseseadmesse lisatava jahutusaine kogusega.

Täiendava jahutusaine kogus (kg)

= torude kogupikkus (m): 22,20 mm X 0,313 kg/m (R32)
+ torude kogupikkus (m): 0 19,05 mm X 0,235 kg/m (R32)
+ torude kogupikkus (m): 0 15,88 mm X 0,153 kg/m (R32)
+ torude kogupikkus (m): 0 12,70 mm X 0,103 kg/m (R32)
+ torude kogupikkus (m): 9,52 mm X 0,053 kg/m (R32)
+ torude kogupikkus (m): 6,35 mm X 0,019 kg/m (R32)
+ paigaldatud HR seadmete arv (2, 3, 4 porti) X 0,45 kg (R32)
+ paigaldatud HR seadmete arv (6, 8 porti) X 0,9 kg (R32)
+ taiendava kulmaine kogus siseseadmele*1

*1 Palun vaadake paberlehte ninega IDU täiendava külmaaine tabel. See on lisatud välisseadmele.

ETRS seade

Siseseadpaigaldamiseks voivad soltuval pindal ast voi ventileeritud poranda pindalast (kui kasutatakse loomulikku ventilatsiooni) olla vajilikud ohutusmeetmed. Susteemi maksimaalne tatekogus on 15,964 kg x siseseadmete arv sussteemis, kuid mitte üle 63,856 kg. Ohutusmeetmed on LG hairekomplekt (PLDCAA0S), LG sulgeklapp (PRHPZ0*0) ja loomuliantilatsion. Taiendavaid uksikasju LG tarvikute (harekomplekt, sulgeklapp) kohta vaadake tarvikute juhendit. Graafik ja tabel pohinevad ruumi korgu sel 1,8 m. Kui see on korgem (maksimaalselt 2,2 m), voib kohaldada väiksemat minimaalset porandapinda.

Madalaima maaluse korruse pöranda miinimumpindala

Ohutusmeetmed pole vajalikud
Kaks ohutusmeedet
Ei saa paigaldada

Teiste korruste poranda miinimumpindala

Ohutusseade pole vajalik
Uksohutusmeede
3Kaks ohutusmeedet

Uldine paigaldamine

Siseseadme paigaldamiseks voib soltuvalt pindalast voi ventileeritud poranda pindalast (kui kasutatakse loomulikku ventilatsioni) olla vajalik ohutusleadui Mc oletab 15,964 kg, tuleb paigaldada loomulik ventilatsion. Graafj tabel pohinevad siseseadmete minimaalsel paigalduskorgusel. Kui see on korgem, saab rakendada suurema poranda miinimumpindala. h0 erineb soltuvalt mudeli tuubist.

Lakke riputatay,seinale paigaldatav:2,2
Kassett, porandale paigaldatav (PT, PF): 1,8
Hydrokit (seinale paigaldatay): 1,3
Hydrokit (porandale paigaldatav), porandale paigaldatatv (muud): 0,6
- Toru: iqa konditsioneeritud ruumi toru ühenduse madalaima ava körgus

Loomulik ventilatsioonitingimus

Kui loomulik ventilatsoon on paigaldatud alltoodud tingimus rahuldavalt, saab „A" asendada „VA"-ga. ETRS seadme puhul ei saa „A"-d asendada „VA"-ga, kui seda kasutatakse ohutusmeetmena.

Alumiseavapuhul:

• See ei ole valistingimustesse yijy aya
  -Ava ei saa sulgeda
  -Ava peab ol ema ≥ Anvmin
• Anvmin märamisel ei arvestata porandast üle 300 mm kogrusel asuvate avade pindala
  Vahemalt 50% Anymin-st on porandast alla 200 mm körqusel

• Alumise avalanche alumine aarr on porandast ≤ 100mm korgusel
  Ava korgusro ≥ 20mm

• Ülemise ayapuhul:

See ei ole valistingimustesse viiv ava
-Ava ei saa sulgeda
-Ava peab olema ≥ 50% Anvmin-st
- Ülemise ayalumine aar peab olea on porandast ≥ 1500 mm körgusel
- Ava körqus on ≥20 mm

Ruum 1

Ruum 2

Ei arvestata

• Minimaalneava pindala (Anv)

$$ A n v _ {\min } = \frac {m _ {c} - m _ {\max }}{L F L \times 1 0 4} \times \sqrt {\frac {A}{g \times m _ {\max}} \frac {M}{M - 2 9}} $$

Anv On minimaalne loomuliku ventilatsiooni ava ^2

ETRS-seadme puhul, Anvmin = 0.013 m²

mc On tegelik kulmaaine taitekogus susteemis kg;

m max On lubatud maksimaalne kulmaaine taitekogus susteemis kg, Arvutatud alltoodud valemi alusel voi 15,964 kg.

$$ m _ {\max } = 2. 5 \times (\mathrm {L F L}) ^ {(5 / 4)} \times \mathrm {h} _ {0} \times (\mathrm {A}) ^ {(1 / 2)} $$

Ei tohi ületada alltoodut

$$ m _ {\max } = 0. 7 5 \times \mathrm {L F L} \times \mathrm {h} _ {0} \times \mathrm {A} $$

LFL On alumine suttivuspiri kg / m^3

A On ruumi pindala m²;

M On kulmaaine molaarmass kg/kmol;

IPASNIEKA, UZSTÄDISHANAS UN APKOPES ROKASGRAMATA (R32)

GAISA KONDICIONNETAJS
