Produkto tipas	Kanalinis oro kondicionierius (daugiazonių split sistema)
Prekės ženklas	LG
Modelis	ZRUN060LSS0
Aušalas	R32 (degus)
Elektros maitinimas	220-240 V ~ 50 Hz
Pagrindinės funkcijos	Oro kondicionavimas, drėgmės šalinimas, ventiliacija, atitirpinimo režimas
Sauga	Aušalo nuotėkio detektorius, apsauginis uždarymo vožtuvas, apsauga nuo perkrovų, elektrinė izoliacija
Priežiūra ir valymas	Periodinis šilumokaičių valymas vandeniu, filtrų tikrinimas, elektrinių jungčių patikra
Papildomas aušalas	Skaičiavimas pagal vamzdžių ilgį ir skersmenį (žr. įkrovos lentelę)
Montavimo tipas	Vidinis (kanalinis) ir išorinis, reikalaujantis kvalifikuoto specialisto
Darbo temperatūra	Pagal konfigūraciją, žr. montavimo instrukciją
Garantija	Standartinė LG (žr. sąlygas parduotuvėje)

Dažnai užduodami klausimai - ZRUN060LSS0 LG

Kokį aušalą naudoja ZRUN060LSS0 ?

Jis naudoja R32, degų aušalą. Montuojant ir prižiūrint būtinos griežtos saugos priemonės.

Kaip apskaičiuoti papildomo aušalo kiekį ?

Kiekis priklauso nuo vamzdžių ilgio ir skersmens. Pavyzdžiui, 22,20 mm vamzdžiui pridėkite 0,313 kg/m R32. Kitiems skersmenims žr. lentelę instrukcijoje.

Kokios yra saugos instrukcijos degiam aušalui ?

Venkite uždegimo šaltinių (liepsnų, kibirkščių). Prietaisas turi būti montuojamas vėdinamoje patalpoje be nuolatinių uždegimo šaltinių. Įmontuotas nuotėkio detektorius.

Ar galiu pats sumontuoti prietaisą ?

Ne, montavimą turi atlikti kvalifikuotas specialistas, turintis sertifikatą dirbti su degiais aušalais pagal galiojančias normas.

Koks minimalus patalpos plotas montavimui ?

Tai priklauso nuo aušalo įkrovos. Naudokite instrukcijoje pateiktas formules: Mc ≤ 2,5 × (LFL)^(5/4) × h0 × √A. Minimalus plotas (Amin) pateiktas lentelėse.

Kaip prižiūrėti oro kondicionierių ?

Periodiškai valykite šilumokaičius vandeniu. Tikrinkite filtrus ir elektrines jungtis. Dėl šaldymo grandinės priežiūros kreipkitės į specialistą.

Ką daryti aptikus aušalo nuotėkį ?

Įmontuotas nuotėkio detektorius suveikia. Neatstatykite uždarymo vožtuvų, kol neišvėdinote patalpos. Susisiekite su kvalifikuotu specialistu.

Koks yra nuotėkio detektoriaus tarnavimo laikas ?

Aušalo detektoriaus tarnavimo laikas yra 10 metų. Po suveikimo jis turi būti pakeistas gamintojo nurodytu detektoriumi.

Ar galiu naudoti silikoninį sandariklį ?

Ne, silikoninių sandariklių naudojimas gali pakenkti nuotėkio detektoriaus efektyvumui. Naudokite tik LG rekomenduojamas priemones.

Kaip ištraukti aušalą remontuojant ?

Naudokite degiems aušalams pritaikytą surinkimo įrangą. Perkelkite aušalą į tinkamus butelius, neviršydami 80% užpildymo. Nemaišykite skirtingų aušalų.

NAUDOJIMO INSTRUKCIJA ZRUN060LSS0 LG

• Jokia asmeniui, kuris atlieka darbus, susijusius su šaldymo sistema, kurioje yra vamzdynai, negali naudoti uždegimo šaltinių taip, kad tai galėtų sukelti gaisro ar sprogimo riziką.
• Visi galimi uždegimo šaltiniai, įskaitant rūkymą, turi būti laikomi pakankamai toli nuo įrengimo, remonto, išmontavimo ir šalinimo vietų, kurių metu šaltnešis gali išsiskirti į aplinką. Prieš pradedant darbą, reikia patikrinti aplinką, kad įsitikintumėte, jog nėra degių ar uždegimo rizikų. Reikia pastatyti ženklus "Rūkyti draudžiama".

Vėdinama zona

Darbuotojų kvalifikacija

Vadove turi būti pateikta konkreti informacija apie reikiamą aptarnaujančio personalo kvalifikaciją priežiūros, serviso ir remonto darbams. Visas darbo procedūras, kurios turi įtakos saugos priemonėms, gali atlikti tik kompetentingi asmenys.

Tokių darbo procedūrų pavyzdžiai:

Šaldymo kontūro atidarymas. Užplombuotų komponentų atidarymas. - Vėdinamų korpusų atidarymas. - Įrenginiams su lauko mechaninėmis jungtimis, kurios yra atviros gyvenamojoje patalpoje, instrukcijose nurodoma, kad reikia įrengti jutiklį. - Nuotolinio valdymo pultas yra 2 m horizontalaus atstumo nuo įrenginio matymo linijos ir ant sienos patalpoje, kurioje įrenginys sumontuotas; ir

• 100 mm virš grindų, kai h0 yra ne daugiau kaip 300 mm nuo grindų; arba
• 300 mm virš grindų, kai h0 yra didesnis nei 300 mm nuo grindų.

ŠALTOJO SKYSČIO ĮKROVIMAS

R32 SAVININKO, MONTAVIMO IR TECHNINĖS PRIEŽIŪROS VADOVAS

ORO KONDICIONIERIUS

Prieš pradėdami naudotis prietaisu, atidžiai perskaitykite šį naudotojo vadovą ir laikykite jį patogioje vietoje, kad galėtumėte juo visuomet pasinaudoti.

LIETUVIŲ

R32 aušalas

TURINYS

Šiame vadove gali būti nuotraukų arba turinio, nesuderinamo su jūsų įsigytu modeliu.

Šį vadovą gali pakoreguoti gamintojas.

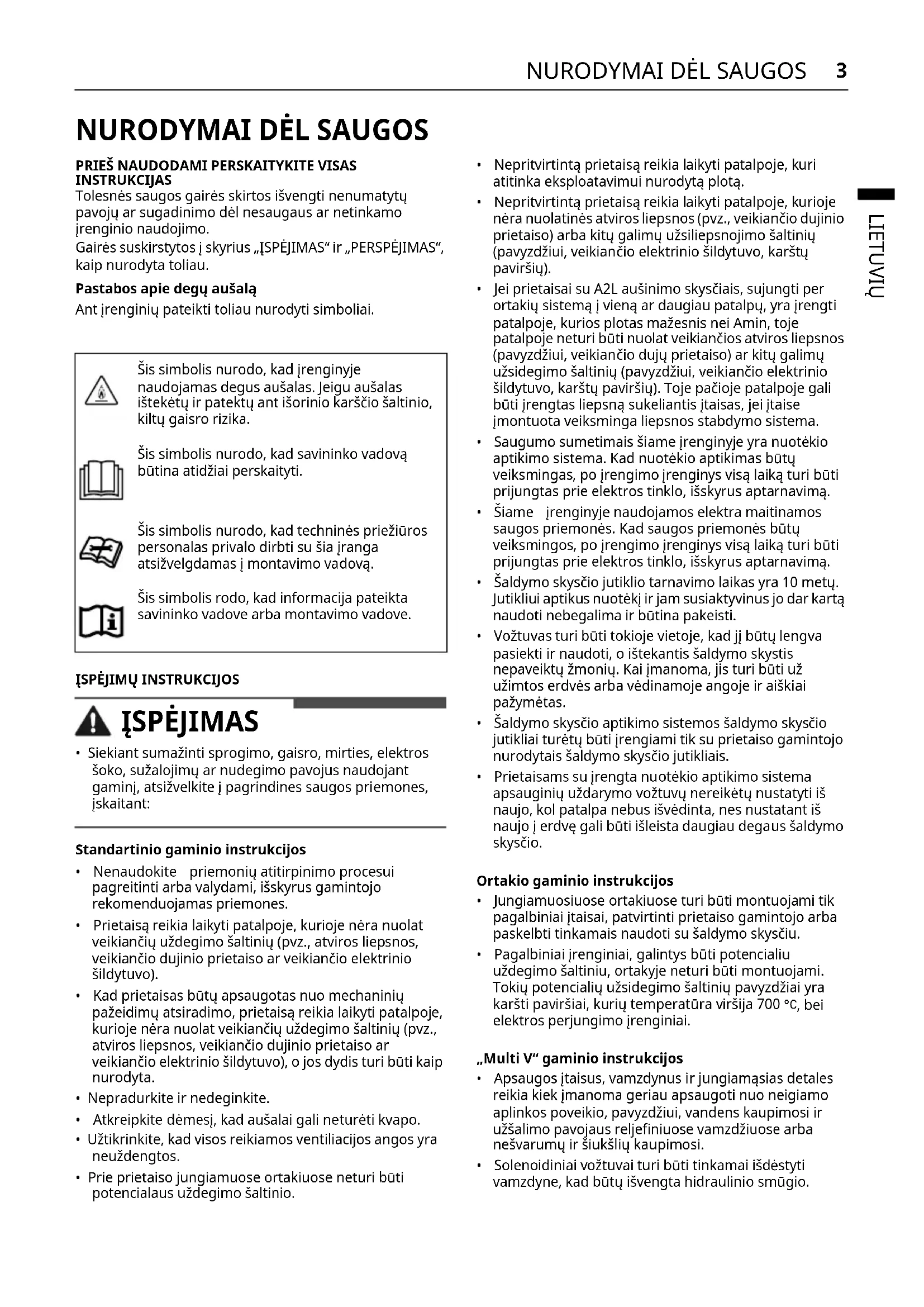

NURODYMAI DĖL SAUGOS

PRIEŠ NAUDODAMI PERSKAITYKITE VISAS INSTRUKCIJAS.3

Pastabos apie degų aušalą 3

ĮSPĖJIMŲ INSTRUKCIJOS 3

Standartinio gaminio instrukcijos. 3

Ortakio gaminio instrukcijos. 3

"Multi V" gaminio instrukcijos. 3

"Hydrokit" gaminio instrukcijos. 4

PERSPĖJIMŲ INSTRUKCIJOS 4

Standartinio gaminio instrukcijos. 4

Ortakio gaminio instrukcijos. 4

"Multi V" gaminio instrukcijos. 4

Techninės priežiūros saugos instrukcijos 5

ŠALDYMO SKYRIO PILDYMAS

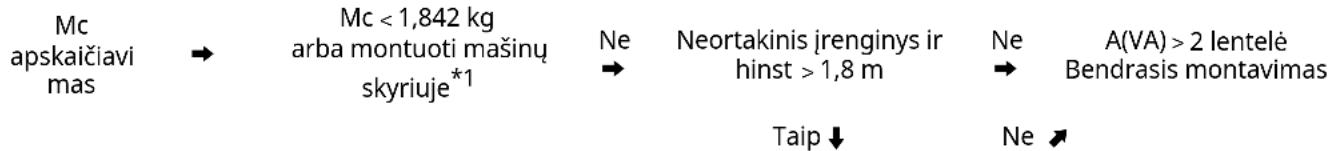

Minimalus grindų plotas 8

Techninė schema 8

Kaip apskaičiuoti didžiausią šaldymo skysčio kiekį. 9

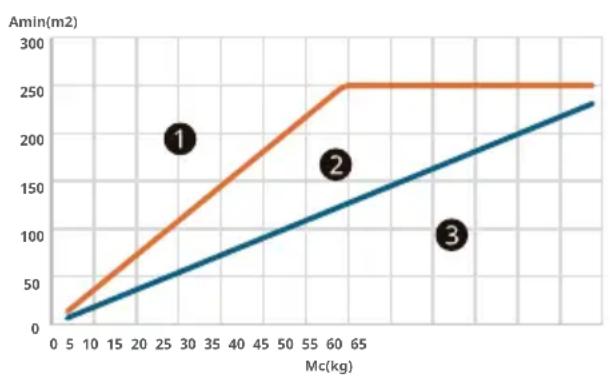

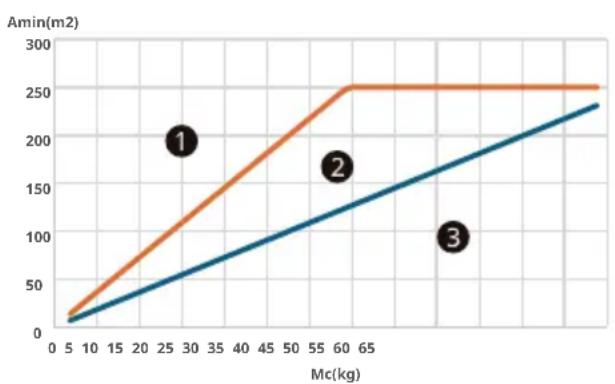

ETRS įrenginys 9

Bendrasis montavimas. 10

Tolesnės saugos gairės, skirtos išvengti nenumatytų pavojų ar sugadinimo dėl nesaugaus ar netinkamo įrenginio naudojimo.

Gairės suskirstytos į skyrius „ĮSPĖJIMAS" ir „PERSPĖJIMAS", kaip nurodyta toliau.

Pastabos apie degų aušalą

Ant įrenginių pateikti toliau nurodyti simboliai.

Šis simbolis nurodo, kad įrenginyje naudojamas degus aušalas. Jeigu aušalas ištekėtų ir patektų ant išorinio karščio šaltinio, kiltų gaisro rizika.

Šis simbolis nurodo, kad savininko vadovą būtina atidžiai perskaityti.

Šis simbolis nurodo, kad techninės priežiūros personalas privalo dirbti su šia įranga atsižvelgdamas į montavimo vadovą.

Šis simbolis rodo, kad informacija pateikta savininko vadove arba montavimo vadove.

ĮSPĖJIMŲ INSTRUKCIJOS

ĮSPĖJIMAS

• Siekiant sumažinti sprogimo, gaisro, mirties, elektros smūgio, sužalojimų ar nudegimų pavojų naudojant gaminį, atsižvelkite į pagrindines saugos priemones, įskaitant:

Standartinio gaminio instrukcijos

• Nenaudokite priemonių atitirpinimo procesui pagreitinti arba valydami, išskyrus gamintojo rekomenduojamas priemones.
• Prietaisą reikia laikyti patalpoje, kurioje nėra nuolat veikiančių uždegimo šaltinių (pvz., atviros liepsnos, veikiančio dujinio prietaiso ar veikiančio elektrinio šildytuvo).
• Kad prietaisas būtų apsaugotas nuo mechaninių pažeidimų, prietaisą reikia laikyti patalpoje, kurioje nėra nuolat veikiančių uždegimo šaltinių (pvz., atviros liepsnos, veikiančio dujinio prietaiso ar veikiančio elektrinio šildytuvo), o jos dydis turi būti kaip nurodyta.
• Nepradurkite ir nedeginkite.
• Atkreipkite dėmesį, kad aušalai gali neturėti kvapo.
• Užtikrinkite, kad visos reikiamos ventiliacijos angos yra neuždengtos.
• Prie prietaiso jungiamuose ortakiuose neturi būti potencialaus uždegimo šaltinio.
• Nepritvirtintą prietaisą reikia laikyti patalpoje, kuri atitinka eksploatavimui nurodytą plotą.
• Nepritvirtintą prietaisą reikia laikyti patalpoje, kurioje nėra nuolatinės atviros liepsnos (pvz., veikiančio dujinio prietaiso) arba kitų galimų užsiliepsnojimo šaltinių (pavyzdžiui, veikiančio elektrinio šildytuvo, karštų paviršių).
• Jei prietaisai su A2L aušinimo skysčiais, sujungti per ortakių sistemą į vieną ar daugiau patalpų, yra įrengti patalpoje, kurios plotas mažesnis nei Amin, toje patalpoje neturi būti nuolat veikiančios atviros liepsnos (pavyzdžiui, veikiančio dujų prietaiso) ar kitų galimų užsidegimo šaltinių (pavyzdžiui, veikiančio elektrinio šildytuvo, karštų paviršių). Toje pačioje patalpoje gali būti įrengtas liepsną sukeliantis įtaisas, jei įtaise įmontuota veiksminga liepsnos stabdymo sistema.
• Saugumo sumetimais šiame įrenginyje yra nuotėkio aptikimo sistema. Kad nuotėkio aptikimas būtų veiksmingas, po įrengimo įrenginys visą laiką turi būti prijungtas prie elektros tinklo, išskyrus aptarnavimą.
• Šiame įrenginyje naudojamos elektra maitinamos saugos priemonės. Kad saugos priemonės būtų veiksmingos, po įrengimo įrenginys visą laiką turi būti prijungtas prie elektros tinklo, išskyrus aptarnavimą.
• Šaldymo skysčio jutiklio tarnavimo laikas yra 10 metų. Jutikliui aptikus nuotėkį ir jam suaktyvėjus, jo vėl naudoti nebegalima ir būtina pakeisti. Vožtuvas turi būti tokioje vietoje, kad jį būtų lengva pasiekti ir naudoti, o ištekantis šaldymo skystis nepaveiktų žmonių. Kai įmanoma, jis turi būti už užimtos erdvės arba vėdinamoje angoje ir aiškiai pažymėtas.
• Šaldymo skysčio aptikimo sistemos šaldymo skysčio jutikliai turėtų būti įrengiami tik su prietaiso gamintojo nurodytais šaldymo skysčio jutikliais. Prietaisams su įrengta nuotėkio aptikimo sistema apsauginiu uždarymo vožtuvu nereikėtų nustatyti iš naujo, kol patalpa nebus išvėdinta, nes nustatant iš naujo erdvėje gali būti išleista daugiau degaus šaldymo skysčio.

Ortakio gaminio instrukcijos

Jungiamuosiuose ortakiuose turi būti montuojami tik pagalbiniai įtaisai, patvirtinti prietaiso gamintojo arba paskelbti tinkamais naudoti su šaldymo skysčiu. - Pagalbiniai įrenginiai, galintys būti potencialiu uždegimo šaltiniu, ortakyje neturi būti montuojami. Tokių potencialių užsidegimo šaltinių pavyzdžiai yra karšti paviršiai, kurių temperatūra viršija 700 °C, bei elektros perjungimo įrenginiai.

"Multi V" gaminio instrukcijos

• Apsaugos įtaisus, vamzdynus ir jungiamąsias detales reikia kiek įmanoma geriau apsaugoti nuo neigiamo aplinkos poveikio, pavyzdžiui, vandens kaupimosi ir užšalimo pavojaus reljefiniuose vamzdžiuose arba nešvarumų ir šiukšlių kaupimosi.
• Solenoidiniai vožtuvai turi būti tinkamai išdėstyti vamzdyne, kad būtų išvengta hidraulinio smūgio.
• Elektromagnetiniai vožtuvai neturi blokuoti šaldymo skysčio, nebent šaldymo sistemos žemo slėgio pusėje yra įrengta apsauga. Reikia išbandyti lauke pagamintų aušinimo skysčio jungčių sandarumą patalpose. Tikrinimo metodo jautrumas turi būti ne mažesnis kaip 5 gramai per metus aušinimo skysčiui, kai slėgis yra bent 0,25 karto didesnis už didžiausią leistiną slėgį. Neturi būti jokių nuotėkių.

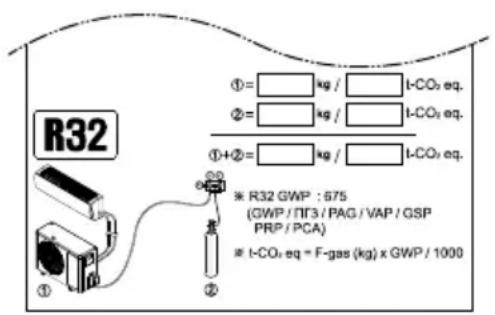

• Patikrinę žemiau ant lauko įrenginio priklijuotą etiketę, ant jo užrašykite šaldymo skysčio kiekį.

• Apsaugos įtaisai, vamzdynai ir jungtys turi būti apsaugoti nuo nepageidaujamo aplinkos poveikio.
• Oro ištraukimo iš patalpos anga turi būti ties šaldymo skysčio išleidimo tašku arba žemiau.
• Jei įrenginys montuojamas ant grindų, šaldymo skysčio išleidimo taškas turi būti kuo žemiau.
• Oro ištraukimo angos turi būti pakankamu atstumu nutolusios nuo oro įleidimo angų, kad būtų išvengta pakartotinio cirkuliavimo į erdvę.

ĮSPĖJIMŲ INSTRUKCIJOS

ATSARGIAI

• Siekdami sumažinti nedidelių sužalojimų, gedimo ar gaminio arba nuosavybės žalos naudodami gaminį, atsižvelkite į pagrindines saugos priemones, įskaitant:

Standartinio gaminio instrukcijos

• Asmenys, dirbantys su šaldalo kontūru arba jį ardantys, privalo turėti šioje pramonės šakoje akredituotos atestavimo įstaigos išduotą galiojantį atestatą, liudijantį, kad atestato turėtojas pagal šioje pramonės šakoje pripažintus vertinimo reikalavimus geba saugiai dirbti su šaldalais. Techninė priežiūra atliekama tik taip, kaip rekomenduoja įrangos gamintojas. Techninė priežiūra ir remonto darbai, kuriems būtina kitų kvalifikuotų darbuotojų pagalba, atliekami prižiūrint asmeniui, turinčiam teisę naudoti degius aušalus. Darbai su vamzdynu turi būti minimalūs. Vamzdyną reikia apsaugoti nuo fizinės žalos. Turi būti laikomasi nacionalinių dujų reglamentų.
• Mechaniniai sujungimai (mechaninės jungtys ar valcuoti sujungimai) turi būti prieinami priežiūros tikslais. Techninės priežiūros darbus leidžiama atlikti tik laikantis gamintojo rekomendacijų.
• Įrenginys sandėliuojamas taip, kad nebūtų mechaniškai sugadintas.
• Gamintojas turėtų nurodyti kitus galimus nuolatinio naudojimo šaltinius, kurie gali sukelti naudojamo aušinimo skysčio užsidegimą.
• Prieš atidarant vožtuvus turi būti atliktas lituotas, suvirintas arba mechaninis sujungimas, kad tarp šaldymo sistemos dalių galėtų tekėti aušalas.
• Kai mechaniniai jungikliai naudojami pakartotinai patalpose, turi būti atnaujintos sandarinimo dalys.
• Kai valcuotos jungtys pakartotinai naudojamos patalpose, valcuota dalis turi būti pagaminta iš naujo.
• Aušalo vamzdžiai turi būti apsaugoti arba uždengti, kad būtų išvengta pažeidimų.
• Lanksčios aušalo jungtys (pvz., jungiamosios linijos tarp vidinio ir išorinio įrenginių), kurios įprastos eksploatacijos metu gali pasislinkti, turi būti apsaugotos nuo mechaninių pažeidimų.
• Reguliariai (daugiau nei kartą per metus) vandeniu išvalykite šilumokaitį, kuriame susikaupė dulkių ar druskų.
• Įrenginio išmontavimas, aušalo alyvos ir naudojamų dalių apdorojimas turi būti atliekamas pagal vietinius ir nacionalinius reikalavimus.

Ortakio gaminio instrukcijos

• Prijungtas per ortakių sistemą prie vieno ar kelių patalpų, tiekiamas ir grįžtantis oras turi būti tiesiogiai nukreipiamas į erdvę.
• Tokios atviros zonos kaip pakabinamos lubos neturėtų būti naudojamos kaip grįžtamojo oro kanalai.

"Multi V" gaminio instrukcijos

• Irangos vamzdynai žmonių buvimo vietoje turi būti įrengti taip, kad eksploatuojant ir atliekant techninę priežiūrą būtų apsaugoti nuo atsitiktinių pažeidimų.
• Siekiant išvengti per didelės šaldymo vamzdžių vibracijos ar pulsavimo, reikia imtis atsargumo priemonių.
• Reikia numatyti ilgų vamzdynų plėtimąsi ir susitraukimą.
• Šaldymo sistemos vamzdžiai turi būti suprojektuoti ir sumontuoti taip, kad būtų kuo mažesnė tikimybė, jog hidraulinis smūgis sugadins sistemą.
• Prieš dengiant bet kokią izoliaciją, plieninius vamzdžius ir komponentus nuo korozijos reikia apsaugoti nerūdijančia danga.
• Lanksčius vamzdžių elementus reikia apsaugoti nuo mechaninių pažeidimų, per didelio įtempimo sukant ar kitų jėgų. Kasmet reikėtų tikrinti, ar nėra mechaninių pažeidimų.
• Patalpų įrangos vamzdžiai turi būti saugiai sumontuoti ir apsaugoti taip, kad dėl tokių įvykių kaip baldų perkėlimas ar rekonstrukcijos darbai netyčia nesulūžtų.

Techninės priežiūros saugos instrukcijos

Vietos patikros

• Prieš pradedant darbą su sistemomis, kuriose yra degių šaldymo skysčių, būtina atlikti saugos patikras, siekiant sumažinti užsidegimo pavojų. Prieš remontuojant šaldymo sistemą, reikia laikytis nurodytų atsargumo priemonių.

Darbo tvarka

• Darbai turi būti atliekami kontroliuojama tvarka, kad būtų kuo mažesnis degių dujų ar garų keliamas pavojus.

Bendra darbo vieta

• Visi techninės priežiūros darbuotojai ir kiti vietoje dirbantys asmenys turi būti supažindinti su atliekamo darbo pavojais. Reikia vengti dirbti ankštose vietose.

Patikrinimas, ar yra šaldymo skysčio

• Prieš darbą ir jo metu vieta turi būti patikrinta tinkamu šaldymo skysčio detektoriumi, siekiant užtikrinti, kad technikas žinotų apie galimai degų orą. Įsitikinkite, kad naudojama nuotėkio aptikimo įranga yra tinkama degiems šaldymo skysčiams, t. y. nefibirkščiuoja, pakankamai sandari ir iš esmės saugi.

Gesintuvo buvimas

• Jei su šaldymo įranga ar su ja susijusiomis dalimis turi būti atliekami darbai, kuriuose galimas karštis, netoliese turi būti tinkama gaisro gesinimo įranga. Šalia pildymo vietos turi būti sausų miltelių arba CO2 gesintuvas.

Joks asmuo, atliekantis šaldymo sistemų darbus, kurių metu būna atviri vamzdžiai, negali naudoti užsiliepsnojimo šaltinių taip, kad galėtų kilti gaisro arba sprogimo pavojus. - Visi galimi užsiliepsnojimo šaltiniai, įskaitant cigarečių rūkymą, turi būti pakankamai toli nuo įrengimo, taisymo, šalinimo ir išmetimo vietos, per kurią į aplinką gali išsiskirti šaldymo skystis. Prieš pradedant darbą reikia apžiūrėti įrangos aplinką, siekiant įsitikinti, kad nėra degių medžiagų ar užsiliepsnojimo pavojaus. Būtina naudoti ženklus „Nerūkyti“.

Vėdinama zona

Prieš įsilauždami į sistemą arba atlikdami bet kokius karštuosius darbus, įsitikinkite, kad vieta yra atvira arba tinkamai vėdinama. Visą darbo laiką reikia palaikyti tam tikrą ventiliacijos lygį. Vėdinimas turi saugiai išsklaidyti bet kokį išleistą aušinimo skystį ir, pageidautina, išstumti jį į atmosferą.

Šaldymo įrangos patikros

• Kai keičiami elektriniai komponentai, jie turi atitikti paskirtį ir reikiamas specifikacijas. Visada reikia laikytis gamintojo techninės priežiūros rekomendacijų.
• Jei kyla abejonių, pasitarkite su gamintojo technikos skyriumi.
• Įrangai, kurioje naudojami degūs šaldymo skysčiai, turi būti atliekamos nurodytos patikros:
• Faktinis aušalo kiekis priklauso nuo patalpos, kurioje sumontuotos aušalą turinčios dalys, dydžio. Vėdinimo įrenginiai ir išleidimo angos veikia tinkamai ir nėra užblokuoti.
• Jei naudojamas netiesioginis šaldymo kontūras, patikrinama, ar antriniame kontūre yra aušalo.
• Žymėjimas ant įrangos ir toliau turi būti matomas ir įskaitomas. Žymėjimai ir ženklai, kurie yra neįskaitomi, turi būti pataisyti.
• Saldymo vamzdis arba komponentai įtaisomi taip, kad jų neveiktų jokia medžiaga, galinti sukelti koroziją, nebent komponentai yra pagaminti iš medžiagų, kurios iš esmės yra atsparios korozijai arba tinkamai nuo jos apsaugotos.

Elektros prietaisų patikra

• Elektros komponentų remontas ir techninė priežiūra apima pirminius saugos tikrinimus bei komponentų apžiūros procedūras.
• Jei yra gedimas, galintis pakenkti saugai, elektros grandinėje neturi būti įjungtas joks elektros energijos tiekimas, kol gedimas nepašalintas.
• Jei gedimo iš karto pašalinti nepavyksta, bet būtina tęsti darbą, turi būti taikomas tinkamas laikinas sprendimas.
• Apie tai reikia pranešti įrangos savininkui, kad visos šalys galėtų pasitarti.
• Pradinės saugos patikros taip pat apima:
• Iškraunami kondensatoriai: tai turi būti atliekama saugiai, kad būtų išvengta kibirkščiavimo.
• Pildant, utilizuojant ar valant sistemas neturi būti atvirų komponentų ir laidų, kuriais tekėtų elektros srovė.
• Nepertraukiamas įžeminimas.

Sandarių komponentų remontas

• Remontuojant sandarius komponentus, prieš nuimant sandarinimo dangčius ir pan., nuo įrangos reikia atjungti visus elektros tiekimo šaltinius.
• Jei techninės priežiūros metu įrangai būtina užtikrinti elektros tiekimą, kritiškiausiame taške turi būti nuolat veikianti nuotėkio aptikimo sistema, įspėjanti apie galimai pavojingą situaciją.
• Ypatingas dėmesys turi būti skiriamas toliau nurodytiems dalykams, siekiant užtikrinti, kad dirbant su elektros komponentais korpusas nebūtų pakeistas taip, jog sumažėtų apsaugos lygis.
• Tai apima kabelių pažeidimus, didelį jungčių, gnybtų, pagamintų ne pagal originalią specifikaciją, skaičių, sandariklių pažeidimus, netinkamą riebokšlių montavimą ir kt.
• Įsitikinkite, kad aparatas įtaisytas tinkamai.
• Įsitikinkite, kad sandariklių arba sandarinimo medžiagų būklė nepablogėjo tiek, kad jie nebeapsaugotų nuo degaus oro.
• Pakaitinės dalys turi atitikti gamintojo specifikacijas.

Iš esmės saugių komponentų remontas

• Netaikykite grandinei jokių nuolatinių indukcinių ar talpinių apkrovų, jei nesate tikri, kad jos neviršys naudojamos įrangos leistinos įtampos ir srovės.
• Iš esmės saugūs komponentai yra tokie, kurie gali būti naudojami su elektros srove degioje atmosferoje.
• Patikros aparatas turi būti tinkamos klasės.
• Komponentus keiskite tik gamintojo nurodytomis dalimis.
• Dėl kitų dalių šaldymo skystis gali užsidegti, jei netyčia pateks į aplinką.

PASTABA

• Silikoninio sandariklio naudojimas gali pabloginti kai kurių tipų nuotėkio aptikimo įrangos efektyvumą.
• Is esmės saugūs komponentai prieš dirbant neturi būti izoliuojami.

Kabeliai

Kabeliai neturi būti susidėvėję, rūdijantys, per didelio slėgio, neturi vibruoti, juose neturi būti aštrių briaunų ar kitokio neigiamo aplinkos poveikio. - Atliekant patikrinimą taip pat atsižvelgiama į senėjimo arba nuolatinės vibracijos, kurią sukelia tokie šaltiniai kaip kompresoriai ar ventilatoriai, poveikį.

Degiųjų šaldymo skysčių aptikimas

Jokiomis aplinkybėmis ieškant ar aptinkant šaldymo skysčio nuotėkį negalima naudoti potencialių užsidegimo šaltinių. - Negalima naudoti halogenidinio degiklio (ar bet kokio kito atvirą liepsną naudojančio detektoriaus). - Šie nuotėkio aptikimo metodai tinkami visoms šaldymo skysčio sistemoms.

• Šaldymo skysčio nutekėjimui aptikti reikia naudoti elektroninius nuotėkio detektorius, tačiau degių šaldymo skysčių atveju jų jautrumas gali būti nepakankamas arba juos gali reikėti kalibruoti iš naujo. (Aptikimo įrangą reikia kalibruoti ten, kur nėra šaldymo skysčio.)
• Patikrinkite, ar detektorius nėra potencialus užsidegimo šaltinis ir yra tinkamas naudojamam šaldymo skysčiui.
• Nuotėkio aptikimo įrangą reikia nustatyti tam tikram šaldymo skysčio LFL procentui, kalibruoti pagal naudojamą šaldymo skystį ir patvirtinti atitinkamą dujų procentinę dalį (daugiausia 25%).
• Nuotėkio aptikimo skysčius taip pat galima naudoti su daugeliu aušinimo skysčių, tačiau reikia vengti naudoti ploviklius, kurių sudėtyje yra chloro, nes chloras gali reaguoti su aušinimo skysčiu ir išėsdinti varinį vamzdyną.

PASTABA

• Skysčio nuotėkio aptikimo pavyzdžiai

Burbuliukų būdas - Fluorescencinių medžiagų būdas

• Jei įtariama, kad yra nuotėkis, reikia pašalinti / užgesinti atvirą liepsną.
• Pastebėjus šaldymo skysčio pratekėjimą, kai reikia atlikti litavimo darbus, iš sistemos reikia išpilti visą šaldymo skystį arba jį izoliuoti (uždarant vožtuvus) nuo nutekėjimo atokesnėje sistemos dalyje. Šaldymo skystį reikia pašalinti atliekant pašalinimo ir evakuacijos procedūrą.

Pašalinimas ir evakuacija

• Atidarius šaldymo skysčio grandinę, kai ją reikia remontuoti (ar bet kokiais kitais tikslais), taikomos įprastos procedūros. Tačiau esant degiems aušinimo skysčiams svarbu vadovautis geriausia praktika, nes reikia atsižvelgti į degumą. Būtina laikytis tokios procedūros:
• Pašalinkite šaldymo skystį. Grandinę išvalykite inertinėmis dujomis (pasirinktinai A2L).
• Ištuštinkite (pasirinktinai A2L).
• Išvalykite inertinėmis dujomis (pasirinktinai A2L).
• Atidarykite grandinę ją perpjaudami arba lituodami.
• Šaldymo skystį reikia surinkti į tinkamus regeneravimo cilindrus.
• Prietaisuose, kuriuose yra degių aušinimo skysčių, išskyrus A2L aušinimo skysčius, sistemą reikia prapūsti azotu be deguonies, kad prietaisas būtų saugus degiems aušinimo skysčiams.
• Šią procedūrą gali tekti pakartoti kelis kartus.
• Suslėgto oro arba deguonies negalima naudoti šaldymo sistemoms valyti. Prietaisuose, kuriuose yra degių aušinimo skysčių, išskyrus A2L aušinimo skysčius, aušinimo skysčius reikia išvalyti suardant sistemoje esantį vakuumą azotu be deguonies ir toliau pildant, kol bus pasiektas darbinis slėgis, tada išleidžiant į atmosferą ir galiausiai nuleidžiant iki vakuumo.
• Šią procedūrą reikia kartoti, kol sistemoje neliks šaldymo skysčio.
• Panaudojus paskutinį azoto be deguonies užpildymą, sistemą reikia išvėdinti iki atmosferinio slėgio, kad būtų galima atlikti darbus.
• Šią operaciją atlikti būtina, jei ketinate lituoti vamzdžius.
• Patikrinkite, ar vakuuminio siurblio išvėdinimas nėra greta potencialių uždegimo šaltinių ir ar užtikrinama pakankama ventiliacija.

Užpildymo procedūros

• Be tradicinių užpildymo procedūrų taip pat reikia vadovautis toliau pateikiamais nurodymais.
• Patikrinkite, ar naudojant užpildymo įrangą sistema nėra užteršiama kitais aušinimo skysčiais. Žarnos ir linijos turi būti kaip įmanoma trumpesnės, kad jose esantis aušinimo skystis būtų kuo mažesnis.
• Balionus reikia laikyti atitinkamoje padėtyje, kaip nurodoma instrukcijoje.
• Patikrinkite, ar šaldymo sistema yra įžeminta ir tik tada sistemą užpildykite aušinimo skysčiu. Baigę užpildymą pažymėkite sistemą (jei to dar nepadarėte).
• Reikia elgtis itin atidžiai, kad neperpildytumėte šaldymo sistemų.

Prieš užpildant sistemą reikia patikrinti jos slėgį, naudojant tinkamas įvalymo dujas. Baigus užpildymą, tačiau prieš pradedant eksploatavimą reikia patikrinti, ar sistema nėra pralaidi. - Prieš išeinant iš objekto reikia atlikti sandarumo bandymus.

Surinkimas

• Iš sistemos šalinant šaldymo skystį (prieš aptarnavimą ar pakartotinį paruošimą eksploatuoti) rekomenduojama saugiai pašalinti visus šaldymo skysčius.
• Šaldymo skystį perkeldami į cilindrus patikrinkite, ar naudojami tik tinkami šaldymo skysčio surinkimo cilindrai.
• Patikrinkite, ar naudojamas teisingas cilindrų skaičius visos sistemos įkrovai talpinti.
• Visi cilindrai, kurie bus naudojami, yra skirti surinktam aušinimo skysčiui ir yra pažymėti konkrečiai tam aušinimo skysčiui (t. y. specialūs cilindrai aušinimo skysčiui surinkti).
• Cilindrai turi būti su tinkamai veikiančiu slėgio išleidimo vožtuvu ir atitinkamais uždarymo vožtuvais. Prieš surinkdami skystį ištuštinkite surinkimo cilindrus ir, jei įmanoma, atvėsinkite.
• Surinkimo įranga turi būti tinkamai veikianti, su naudojamos įrangos instrukcijomis ir turi būti tinkama degiems šaldymo skysčiams surinkti.
• Be to, reikia turėti sukalibruotas ir tinkamai veikiančias svarstykles.
• Zarnos turi būti su sandariomis ir tinkamai veikiančiomis atjungimo movomis.
• Prieš naudodami surinkimo mašiną patikrinkite, ar ji tinkamai veikia, ar tinkamai buvo atliktas jos techninis aptarnavimas ir ar atitinkami elektros komponentai yra sandarūs, kad išleidžiant šaldymo skystį neužsidegtų. Jei dvejojate, pasitarkite su gamintoju.
• Surinktą šaldymo skystį reikia grąžinti į šaldymo skysčio tiekimą tinkamame surinkimo cilindre, užklijavus tinkamą atliekų pervežimo pastabą.
• Surinkimo įrenginiuose nemaišykite šaldymo skysčių, ypač cilindruose. Jei kompresorių ar kompresoriaus alyvą reikia pašalinti, patikrinkite, ar jie pakankamai ištuštinti, kad tepale neliktų degaus šaldymo skysčio.
• Išleidimo procedūrą reikia atlikti prieš kompresorių grąžinant tiekėjams.
• Procedūrai paspartinti reikėtų naudoti tik elektrinį kompresoriaus korpuso šildymą.
• Alyva iš sistemos turi būti išleidžiama saugiai.

Ženklinimas

• Įranga turi būti paženklinta nurodant, kad jos eksploatacija buvo nutraukta, o šaldymo skystis išleistas.
• Etiketėje nurodoma data ir pasirašoma. Įsitikinkite, kad ant įrangos yra etiketės, kuriose nurodoma, kad įrangoje yra degaus šaldymo skysčio.

Eksploatacijos nutraukimas

• Prieš atlikdamas šią procedūrą technikas turi būti gerai susipažinęs su įranga ir visomis jos detalėmis.
• Rekomenduojama geroji praktika, kad visos šaldymo medžiagos būtų utilizuojamos saugiai.
• Prieš atliekant užduotį, paimamas alyvos ir šaldymo skysčio mėginys, kad būtų galima ištirti prieš naudojant utilizuotą šaldymo skystį pakartotinai.
• Svarbu, kad prieš pradedant užduotį būtų pasiekiamas elektros maitinimas.

a) Susipažinkite su įranga ir jos eksploatavimu. b) Izoliuokite sistemą elektriniu požiūriu. c) Prieš dirbdami įsitikinkite, kad:

d) Šaldymo sistemą išpumpuokite, jei įmanoma.

e) Jei sukurti vakuumo neįmanoma, iš sistemos vamzdyno šaldymo skystį išleiskite kitais būdais.

f) Prieš utilizuodami įsitikinkite, kad balionas yra ant svarstyklių.

g) Paleiskite utilizavimo įrenginį ir laikykitės instrukcijų. h) Balionų neperpildykite. (Neviršykite 80% skysčio tūrio).

i) Net laikinai neviršykite didžiausio baliono darbinio slėgio.

j) Tinkamai pripildę balionus ir užbaigę procesą, balionus ir įrangą nedelsdami pašalinkite iš vietos ir uždarykite visus įrangos izoliavimo vožtuvus.

k) Utilizuotas šaldymo skystis neturi būti naudojamas kitoje šaldymo sistemoje, kol neišvalomas ir nepatikrinamas.

Darbuotojų kvalifikacija

Vadove turi būti pateikta konkreti informacija apie reikalaujamą techninės priežiūros, aptarnavimo ir remonto operacijų dirbančio personalo kvalifikaciją. Visas darbo procedūras, turinčias įtakos saugos priemonėms, gali atlikti tik kompetentingi asmenys.

Tokių darbo procedūrų pavyzdžiai:

Patekimas į šaldymo grandinę. - Sandarių komponentų atidarymas. - Ventiliacijos angų atidarymas. - Įrenginiams su mechaninėmis jungtimis, kurios yra atviros žmonių buvimo vietoje, instrukcijose turi būti nurodyta, kad būtinas jutiklis. - Nutolęs 2 m horizontaliu atstumu, nukreiptas į įrenginį ir ant sienos patalpoje, kurioje įrenginys sumontuotas; ir

• 100 mm virš grindų, kai h0 yra ne daugiau kaip 300 mm nuo grindų; arba
• 300 mm virš grindų, kai h0 yra daugiau kaip 300 mm nuo grindų.

ŠALDYMO SKYRIO PILDYMAS

Minimalus grindų plotas

Visi vidiniai blokai turi būti montuojami, kai A arba VA yra didesni nei Amin

Techninė schema

Lauko įrenginio modelio pavadinimas yra ZRU** o vidinio įrenginio modelio pavadinimas - ARN**.

Taip A(VA) > 1 lentelė ETRS įrenginys

*1 (ISO 5149-3:2014, 5 punktas)

• Mc: bendras šaldymo skysčio kiekis sistemoje (kg) A: grindų plotas (patalpa, kurioje montuojamas vidaus blokas, arba mažiausias patalpos, prijungiamos prie ortakių sistemos, plotas)
• VA: ventiliuojamas grindų plotas (prijungtos patalpos naudojant natūralią ventiliaciją platumos)
• Amin: mažiausias grindų plotas (randamas 1 arba 2 lentelėje)
• ETRS įrenginys: padidinto sandarumo šaldymo sistema.
• hinst: montavimo aukštis. Aukštis. h0: atleidimo aukštis. Atskaitos aukštis arba žemiausios I atako prijungimo angos prijungimas prie kiekvienos kondicionuojamos erdvės

1 vidaus blokas: hinst=0, h0=h1, A=A1, VA=A1+A2 (jei tenkinama natūralios ventiliacijos sąlyga) 2 vidaus blokas: hinst=h2, h0=h2, A=A2, VA=A1+A2 (jei tenkinama natūralios ventiliacijos sąlyga) 3 vidaus blokas: hinst=h3, h0=h4, A=A3 Natūralios ventiliacijos anga 5 Grąžinimo anga 6 Tiekimo anga

Kaip apskaičiuoti didžiausią šaldymo skysčio kiekį

Montuojant prietaisą, papildomai įpilamo šaldymo skysčio kiekis turi būti nustatomas atsižvelgiant į vamzdžių skersmenį ir vidaus bloko reikalavimus.

Papildomo šaldymo skysčio kiekis (kg)

= Bendras vamzdžių ilgis (m): 22,20 mm × 0,313 kg/m (R32) + Bendras vamzdžių ilgis (m): 19,05 mm × 0,235 kg/m (R32) + Bendras vamzdžių ilgis (m): 15,88 mm × 0,153 kg/m (R32) + Bendras vamzdžių ilgis (m): 12,70 mm × 0,103 kg/m (R32) + Bendras vamzdžių ilgis (m): 9,52 mm × 0,053 kg/m (R32) + Bendras vamzdžių ilgis (m): 6,35 mm × 0,019 kg/m (R32) + [taisytų HR blokų skaičius (2, 3, 4 prievad.) × 0,45 kg (R32) + [taisytų HR blokų skaičius (6, 8 prievad.) × 0,9 kg (R32) + Vidaus bloko papildomo šaldymo skysčio kiekis*1

*1 Žr. dokumentą IDU papildomo šaldymo skysčio lentelė. Pateikiama lauko bloke.

ETRS įrenginys

Jei norite įrengti vidaus įrenginį, gali reikėti tam tikrų saugos priemonių, priklausomai nuo ploto arba ventiliuojamų grindų. bloko (kai naudojama natūrali ventiliacija). Didžiausia sistemos apkrova yra 15,964 kg × sistemos vidaus blokų skaičius, neviršijantis 63,856. Saugos priemonės yra LG signalizacijos komplektas (PLDCAA0S), LG išjungimo vožtuvas (PRHPZ0f) natūrali ventiliacija. Daugiau informacijos apie LG priedus (signalizacijos komplektą, išjungimo vožtuvą) ieškokite vadove.

Diagrama ir lentelė sudarytos pagal patalpos aukštį 1,8 m. Jei jis aukštesnis (daugiausia 2,2 m), galima taikyti mažesnį minimalų grindų plotą.

Žemiausio aukšto po žeme mažiausias grindų plotas

Nereikalingos jokios saugos priemonės Dvi saugos priemonės 3 Montuoti negalima

Kitų aukštų mažiausias grindų plotas

Nereikia jokio saugos įrenginio Viena saugos priemonė Dvi saugos priemonės

Bendrasis montavimas

Norėdami įrengti vidaus bloką, gali prireikti saugos įrenginio, priklausomai nuo ploto arba vėdinamų grindų ploto (kai naudojama natūrali ventiliacija). Jei Mc yra didesnis nei 15,964 kg, būtina įrengti natūralią ventiliaciją. Diagrama ir lentelė yra grindžiamos mažiausiu vidaus blokų montavimo aukščiu. Jei jis aukštesnis, galima taikyti didesnį mažiausią grindų plotą. h0 skiriasi priklausomai nuo modelio tipo.

Kabinamas ant lubų arba tvirtinamas prie sienos: 2,2 Kasetė, pastatoma ant grindų (PT, PF): 1,8 Hydrokit (tvirtinamas prie sienos): 1,3 Hydrokit (pastatomas ant grindų), pastatomas ant grindų (kita): 0,6 - Ortakis: ortakio pajungimo prie kiekvienos kondicionuojamos zonos žemiausios angos aukštis

Natūralios vėdinimo sąlygos

Jei natūrali ventiliacija įrengiama atsižvelgiant į toliau nurodytas sąlygas, „A" galima pakeisti „VA". Jei ETRS įrenginyje ji naudojama kaip saugos priemonė, „A" negalima pakeisti „VA".

• Apatinei angai:

- Tinkama lauko sąlygoms - Angos negalima uždaryti - Anga turi būti ≥ Anvmin - Nustatant Anvmin, angų, esančių daugiau kaip 300 mm virš grindų, plotas neskaičiuojamas - Bent 80 % Anvmin yra mažiau nei 200 mm virš grindų - Apatinės angos apačia yra ≤100 mm nuo grindų - Angos aukštis yra ≥ 20 mm

Viršutinė anga:

- Tinkama lauko sąlygoms - Angos negalima uždaryti - Anga turi būti ≥ 50 % Anvmin - Viršutinės angos apačia turi būti 1500 mm virš grindų - Angos aukštis yra ≥ 20 mm

1 1 patalpa 2 patalpa 3 Neskaičiuojama

Mažiausias angų plotas (Anv)

Anv _ = m _ c - m _ LFL × 1 0 4 × √ Ag × m _ M/M - 2 9

9 Tai sunkio pagreitis 9,81 m/s²;

29 Tai vidutinė molinė oro masė kg/kmol.

Anv Tai mažiausia natūralaus vėdinimo anga m².

ETRS įrenginiui, Anv min = 0.013 m²

mc Tai faktinis šaldymo skysčio kiekis sistemoje kg;

m max Tai leidžiamas didžiausias šaldymo skysčio kiekis sistemoje kg, apskaičiuojamas pagal toliau pateiktą formulę arba 15,964 kg.

m = 2.5 × (LFL)^5/4 × h₀ × A^1/2

Neviršyti toliau nurodytų dydžių

m = 0.75 × LFL × h₀ × A

LFL – tai apatinė degumo riba kg/m³;

A – tai patalpos plotas m²

M – tai šaldymo skysčio molinė masė kg/kmol;

PERSKAITYKITE VISAS INSTRUKCIJAS PRIEŠ NAUDOJIMĄ 3

Pastabos dėl degiosios šaltnešio medžiagos 3

ĮSPĖJIMO INSTRUKCIJOS 3
