Тып прадукта	Канальны кандыцыянер (мульты-зонная спліт-сістэма)
Марка	LG
Мадэль	ZRUN060LSS0
Холадагент	R32 (гаручы)
Электрасілкаванне	220-240 В ~ 50 Гц
Асноўныя функцыі	Кандыцыянаванне, асушэнне, вентыляцыя, рэжым размарожвання
Бяспека	Дэтэктар уцечкі холадагенту, запорны клапан бяспекі, абарона ад перагрузак, электраізаляцыя
Абслугоўванне і чыстка	Перыядычная чыстка цеплаабменнікаў вадой, праверка фільтраў, агляд электрычных злучэнняў
Дадатковы холадагент	Разлік у залежнасці ад даўжыні і дыяметра труб (гл. табліцу зарадкі)
Тып устаноўкі	Унутраны (канальны) і вонкавы, патрабуе кваліфікаванага спецыяліста
Працоўная тэмпература	У залежнасці ад канфігурацыі, гл. інструкцыю па ўстаноўцы
Гарантыя	Стандартная LG (гл. умовы ў краме)

Часта задаваемыя пытанні - ZRUN060LSS0 LG

Які тып холадагенту выкарыстоўвае ZRUN060LSS0 ?

Ён выкарыстоўвае R32, гаручы холадагент. Неабходныя строгія меры бяспекі пры ўстаноўцы і абслугоўванні.

Як разлічыць колькасць дадатковага холадагенту?

Колькасць залежыць ад даўжыні і дыяметра труб. Напрыклад, для трубы 22,20 мм дадайце 0,313 кг/м R32. Для іншых дыяметраў гл. табліцу ў інструкцыі.

Якія правілы бяспекі для гаручага холадагенту?

Пазбягайце крыніц узгарання (полымя, іскры). Прыбор павінен усталёўвацца ў вентыляваным памяшканні без пастаянных крыніц запальвання. Убудаваны дэтэктар уцечкі.

Ці магу я ўсталяваць прыбор самастойна?

Не, устаноўка павінна выконвацца кваліфікаваным спецыялістам, сертыфікаваным для працы з гаручымі холадагентамі згодна з дзеючымі нормамі.

Якая мінімальная плошча памяшкання для ўстаноўкі?

Яна залежыць ад зарадкі холадагенту. Выкарыстоўвайце формулы з інструкцыі: Mc ≤ 2,5 × (LFL)^(5/4) × h0 × √A. Мінімальная плошча (Amin) прыведзена ў табліцах.

Як абслугоўваць кандыцыянер?

Перыядычна чысціце цеплаабменнікі вадой. Правярайце фільтры і электрычныя злучэнні. Звяртайцеся да спецыяліста для абслугоўвання халадзільнага контуру.

Што рабіць пры выяўленні ўцечкі холадагенту?

Убудаваны дэтэктар уцечкі спрацоўвае. Не скідайце запорныя клапаны, пакуль не праветрыце памяшканне. Звярніцеся да кваліфікаванага спецыяліста.

Які тэрмін службы дэтэктара ўцечкі?

Дэтэктар холадагенту мае тэрмін службы 10 гадоў. Пасля спрацоўвання ён павінен быць заменены на дэтэктар, указаны вытворцам.

Ці магу я выкарыстоўваць герметык на аснове сілікону?

Не, выкарыстанне герметыкаў на аснове сілікону можа пагоршыць эфектыўнасць дэтэктара ўцечкі. Выкарыстоўвайце толькі прадукты, рэкамендаваныя LG.

Як сабраць холадагент пры рамонце?

Выкарыстоўвайце абсталяванне для збору, прыстасаванае для гаручых холадагентаў. Пераносіце холадагент у адпаведныя бутэлькі, не перавышаючы 80% запаўнення. Не змешвайце розныя холадагенты.

КІРАЎНІЦТВА КАРЫСТАЛЬНІКА ZRUN060LSS0 LG

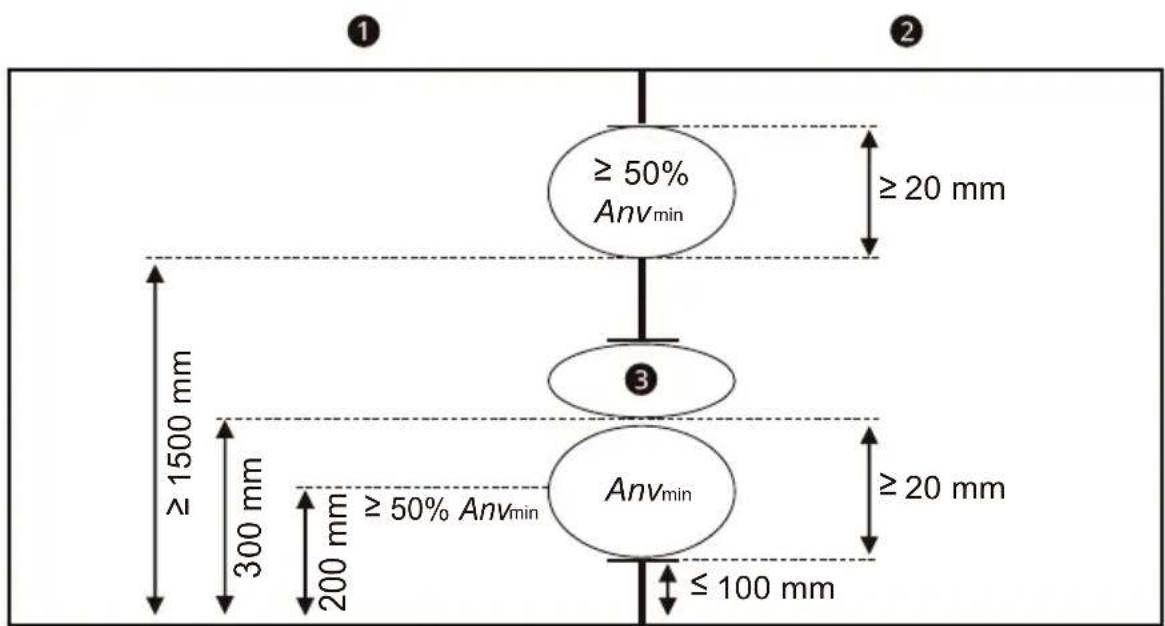

• Тръбата е отвор навън
• Отворът не може да се затвори
• Отворът трябва да бъде ≥ 50% от минималния отвор. Долната част на горния отвор трябва да е на ≥ 1500 mm над пода.
• Височината на отвора е ≥ 20 mm

1 Томеуенне 1 ② Томеуенне 2 Несеброн

• Минимална площ на отваряне (Anv)

Anv _ = m _ c - m _ LFL × 1 0 4 × √ Ag × m _ M/M - 2 9

g е гравитационното ускорение от 9,81 m/s²;

29 е моларната маса на въздуха в kg/kmol.

Анв Мінмальны отбор за естествена вентилация m².

За ETRS единица, Anv = 0.013 m²

mc е действителното зареждане с хладилен агент в системата в kg;

mmax е допустимото максимално зареждане с хладилен агент в системата в kg, изчислено по формулата по-долу, 15,964 kg.

m _ = 2. 5 × (LFL) ^ (5 / 4) × h _ 0 × (A) ^ (1 / 2)

анесе превишавано

m = 0.75 × LFL × h₀ × A

LFL — гэта ніжняя мяжа займальнасці ў кг/м³;

A — гэта плошча памяшкання ў м²;

M — гэта малярная маса холадагенту ў кг/кмоль;

КІРАЎНІЦТВА ДЛЯ ЎЛАДАЛЬНІКАЎ, МАНТАЖУ І АБСЛУГОЎВАННЯ (ДЛЯ R32)

КАНДЫЦЫЯНЕР

Як разлічыць максімальную колькасць холадагенту. 10

Блок ETRS 10

Звязванне і мантаж 11

Стан прыроднай вентыляцыі. 11

МЕРЫ БЯСПЕКІ

НЕПРАВІЛЬНАЕ КАРЫСТАННЕ АБО НЕВЫКАРЫСТАННЕ ІНСТРУКЦЫЯМІ

Выкананне наступных мер бяспекі дазволіць пазбегнуць непрадбачанай небяспекі або пашкоджанняў, выкліканых пры небяспечным або няправільным карыстанні прыборам. Меры бяспекі прыведзены ў раздзелах «ПАПЯРЭДЖАННЕ» і «ЎВАГА!».

Заўвага адносна пажаранебяспечнага холадагенту

На блоках пазначаны наступныя сімвалы.

Перад уключэннем прыбора ўважліва прачытайце інструкцыю па ўжыванні. У выпадку ўцечкі такога холадагенту ўздзеянне на скуру можа выклікаць апёкі.

Перад уключэннем неабходна выконваць правілы і інструкцыю карыстання.

Перад уключэннем абавязкова, што пры абыходжанні з тэхнічнымі персаналам павінны прыцягвацца кваліфікаваныя асобы для ўстаноўкі.

Перад уключэннем абавязкова, што інфармацыя аб устаноўцы і інструкцыі карыстальніка або кваліфікаваныя асобы для ўстаноўкі.

ІНСТРУКЦЫІ КАТЭГОРЫІ «ПАПЯРЭДЖАННЕ»

ПАПЯРЭДЖАННЕ

Каб знізіць рызыку ўзнікнення пажару, смерці, парахні, электрычным токам, траўмаў і пашкоджанняў пры выкарыстанні гэтага прыбора, выконвайце асноўныя меры бяспекі, у тым ліку наступныя:

Інструкцыі для асноўнага выбару

Не выкарыстоўвайце гэта ў памяшканнях, дзе ёсць рызыка ўзгарання або выбуху, акрамя тых, што рэкамендаваны вытворцам. - Прылада павінна знаходзіцца ў памяшканні, дзе адсутнічаюць крыніцы ўзгарання (напрыклад, адкрыты агонь, газавыя прыборы, электранагравальнікі). - Прылада павінна захоўвацца такім чынам, каб прадухіліць механічныя пашкоджанні, і ў памяшканні без пастаянных крыніц узгарання (напрыклад, адкрыты агонь, працуючы газавы прыбор або працуючы электрычны награвальнік) і з плошчай памяшкання, указанай у спецыфікацыі. Не праколвайце і не спальвайце. Майце на ўвазе, што холадагент можа не мець паху.

• Не закрывайце патрыбныя адтуліны і вентыляцыю. Каналы, падушаныя для прыбора, не павінны ўтрымліваць крыніцы ўзгарання. Некаторыя прыборы павінны захоўвацца ў памяшканні, памер якога адпавядае плошчы памяшкання, пазначанай у інструкцыі па эксплуатацыі.
• Прыбор павінен захоўвацца ў памяшканні, у якім няма бесперапынна працуючых крыніц агню (напрыклад, газавыя прыборы) і крыніц узгарання (напрыклад, электрычныя награвальнікі). Калі прыбор з холадагентам A2L, падключыце праз сістэму паветраабмену да аднаго або некалькіх памяшканняў, усталяваных у памяшканні з плошчай менш за 4 м², гэта памяшканне павінна быць без пастаянных крыніц агню (напрыклад, працуючага газавага прыбора) або іншых крыніц узгарання (напрыклад, працуючага электрычнага награвальніка, гарызантальнай паверхні). Прылада, якая ўтрымлівае агонь, можа быць усталявана ў тым жа памяшканні, калі яна абсталявана эфектыўным гаспадарчым агнём. Трымайцеся далей ад уцечак. Калі выяўлены ўцечкі, блок павінен знаходзіцца на пастаянным электрасілкаванні пасля ўстаноўкі, за выключэннем першага тэхнічнага абслугоўвання. Трымайцеся далей ад электрычных сродкаў бяспекі. Калі ўцечкі бяспекі былі эфектыўнымі, блок павінен знаходзіцца на пастаянным электрасілкаванні пасля ўстаноўкі, за выключэннем першага тэхнічнага абслугоўвання.
• Дачык холадагенту мае тэрмін службы 10 гадоў. Пасля таго як дачык выйграў уцёкі як таўкаецца, ён не накладвае на аўтарнаму выкарыстанню павышэнне блізамянёны. Клапан павышэння размашчаецца такім чынам, каб да бо быў забяспечаны ў зручным доступе і маўчымасці ў эксплуатацыі без рызыкі ўздзеяння на аўтаматыку холадагенту, што выходзіць. Выпраўленне размашчаецца па-за межамі халоднай зоны, клапата маўчымасці, або ў вытворцаванай дзве і месцы выразную пантыфікацыю. - Датчык сістэмы выяўлення холадагенту павінны замяняцца толькі на датчыкі, указаныя вытворцам прыбора. Для выбару з сістэмай выяўлення ўцечкі павінны быць заменены клапаны не павінны перазапускацца да таго, як папярэджанне будзе выцягнута, паколькі перазапуск можа прывесці да дадатковага выдзялення гаручага холадагенту ў прастору.

Інструкцыя паветраправодаў

Дадзеная ўсталёўваецца ў звычайную сістэму паветраправоднай тыпу дапаможных прыбораў, якія былі засведчаны вытворцамі прыбора або прызнаны прыдатнымі для эксплуатацыі з холадагентам.

Даразмoxньлпьлады,як мoryсь 6bicb naTHcIbIbHaKpbHlIaуy3rapaHH,He naBHHbI yctaneyBaCaу y naBeTpaboDax.ПрбКlaami taix NaTAHCbIbHbIX KpbHlUy3rapaHH 3'ЯлMuca rapaы naBepxHi 3Тмператуй,якарперabbluae 700°C, i3JIeKTPbIHyBIA KaMyTaCbI HbI npblalbl.

Інструкцыя для вырабу мульці

• Ахоўныя прыборы, трубаправоды і арматура павінны быць на маўчымасці абаронены ад аналагічных уздзеянняў навакольнага асяроддзя, напрыклад, ад небяспекі, згнівання і замярзання вады ў разгрузачных трубах або назапашванням бруду і смецця.
• Электрамагнітныя клапаны павінны быць устаноўлены ў трубаправодзе, каб прадухіліць гідраўлічны ўдар. Электрамагнітныя клапаны не павінны быць выкарыстаны для холадагенту, калі не прадугледжана абарона ад разгрузкі на баку нізкага ціску сістэмы холадагенту. Звычайныя сістэмы холадагенту, зробленыя ў палявых умовах, неабходна правяраць на герметычнасць. Спосаб праверкі павінен забяспечвацца з дапамогай 5 грам холадагенту ў галоўным выпадку пад ціскам, які перавышае максімальны дапушчальны ціск мінімум у 0,25 разы. Уцечка не павінна быць выяўлена.
• Месца праверкі ніжэй размешчана на таблічцы на блоку зборкі калектара холадагенту, пазначанай на ёй.

Інструкцыя для прамавугольніка

Ахоўныя прыборы, трубаправоды і арматура павінны быць, наколькі гэта маўчыма, абаронены ад негатыўных уздзеянняў навакольнага асяроддзя. Атуліна для паветра з памяшкання павінна быць на ўзроўні з кропкай выпуску холадагенту або ніжэй за яе. Для блока, які стаіць на падлозе, кропка выпуску холадагенту павінна знаходзіцца як мага ніжэй. Каб прадухіліць рэцыркуляцыю ўнутр памяшкання, атуліна для выцяжнога паветра павінна знаходзіцца на датчыкавым апараце або атуліна для забору паветра.

Інструкцыі катэгорыі «АСЛРОХНА»

УВАГА!

Каб знізіць рызыку атрымання лёгкіх траўмаў, няспраўнасці або пашкоджанні прыбора ці маёмасці пры выкарыстанні гэтага прыбора, выконвайце асноўныя меры засцярогі, у тым ліку наступныя:

Інструкцыі для асноўнага вырабу

• Усе асоблі, кіруючыя халадагентам у рабоце з контурамі халадагенту пры ўсталяванні, навядзенні ў дзеянне серыйнага агляду апарата на ачыстку, які паслугоўвае іх кампетэнтнасць адносна баспечнага абыходжання з халадагентам у адпаведнасці з прызнаннем у галіне спецыяльнай ачысткі. Тэхнічнае абслугоўванне навядзення праводзіцца толькі ў адпаведнасці з рэкамендаваным вытворцам абсталявання. Тэхнічнае абслугоўванне і рамонт, якія патрабуюць дадатковай кваліфікаванай персаналу, навядзення праводзіцца пад наглядам асобы, дасведчанай у выкарыстанні прамысловых халадагентаў.
• Усталяванне трубаў навядзення павінна быць зведзена да мінімуму. Трубаправоды навядзення павінны быць абаронены ад фізічных пашкоджанняў. Абавязкова выконваюцца правілы карыстання. Механічныя злучэнні (механічныя злучальныя і развальцованыя трубы злучэнні) навядзення павінны быць даступнымі для тэхнічнага абслугоўвання. Абслугоўванне трэба выконваць толькі ў адпаведнасці з рэкамендацыямі вытворцы абсталявання.
• Прыбор неабходна захоўваць так, каб не дапусціць механічных пашкоджанняў. Вытворца навядзення ўказаў іншую ўстаноўку працоўнай крыніцы, якая патэнцыйна можа выклікаць узгаранне халадагенту, што выкарыстоўваецца ў сістэме.
• Працу, зварку, а таксама механічныя злучэнні трэба праводзіць перад адкрыццём клапанаў для пераканання адсутнасці халадагенту ў частках сістэмы сыркулацыі халадагенту. Калі механічныя злучальныя патопра выкарыстоўваюцца ўнутры памяшкання, трэба замяніць іх, прызначаных для гэтага. Калі злучэнні з развальцоўкай патопра выкарыстоўваюцца ўнутры памяшкання, трэба раз за раз праводзіць развальцоўку іх частак. Трубы халадагенту павінны быць абаронены або агароджаны, каб пазбегнуць іх пашкоджання. Пры злучэнні халадагенту, напрыклад, злучэнні з лініі ўнутранога і вонкавага блокамі, якія могуць перасунуцца падчас эксплуатацыі, павінны быць абаронены ад механічнага пашкоджання.

Неабходна праводзіць перыядычную (часцей за адзін раз на год) устаноўку сэнсарнага элемента і часткі сістэмы з улікам вагі. Дэмантаж, работы з захавальнымі матэрыяламі і дадатковымі дадзенымі неабходна праводзіць у адпаведнасці з мясцовымі дзяржаўнымі стандартамі.

Інструкцыі для наветавода

• Радключыце паз наветраводную сістэму да аднаго або некалькіх памяшканняў, прытокі і зваротныя наветраводы павінны выходзіць непасрэдна на прастору. Адкрытыя прасторы, такія як паверхні стол, не павінны выкарыстоўвацца ў якасці зваротнага наветравода.

Інструкцыі для выпрабаванняў

Трубаправоды абавязковай зоне, дзе могуць знаходзіцца людзі, павінны быць устаноўлены такім чынам, каб абараніць людзей ад выпадковых пашкоджанняў падчас эксплуатацыі і абслугоўвання. Неабходна прыняць меры засцярогі, каб пазбегнуць прымераў выкіду або ўцечкі трубаправодаў холадагенту. Неабходна правесці мантаж належным чынам і злучыць усе ўчасткі трубаправодаў. Трубаправоды сістэм холадагенту павінны быць спраектаваны і ўстаноўлены такім чынам, каб звесці да мінімуму верагоднасць пашкоджанняў істотным выклікам гідраўлічнага ўдару. Стальныя трубы і кампаненты павінны быць абаронены ад карозіі з дапамогай антыкаразійнага пакрыцця перад першым выкарыстаннем. Усе кампаненты трубаправодаў павінны быць абаронены ад механічных пашкоджанняў, прымераў напружання пры кручэнні і ад іншых уздзеянняў. Таму іх трэба правяраць на наяўнасць механічных пашкоджанняў. Унутры абавязковай зоны і трубы павінны быць размешчаны і абаронены такім чынам, каб прадухіліць выпадковае разбурэнне абавязковай зоны такіх уздзеянняў, як перасоўванне мабіляў або прастораў.

Інструкцыі па тэхнічным абслугоўванні пры абслугоўванні

Праверка месца правядзення работ

• Перад пачаткам працы з сістэмамі, якія змяшчаюць небяспечны холадагент, неабходна выканаць праверку бяспекі, каб пераканацца, што рызыка ўзгарання зведзена да мінімуму. Калі патрабуецца рамонт сістэмы холадагенту, то перад пачаткам работ з сістэмай трэба выканаць наступныя меры засцярогі.

Парадак работ

Работы павінны праводзіцца ў адпаведнасці з кантраляванай працэдурай, каб звесці да мінімуму рызыку прысутнасці гаручага газу або пры наяўнасці выканання работ.

Агульная зона работ

Увесь тэхнічны персанал і любыя асобы, якія працуюць у закрытай зоне, павінны быць праінструктаваны аб характары работ, якія будуць праводзіцца. Варта пазбягаць працы ў замкнёных прасторах.

Праверка наяўнасці холадагенту

Зону правядзення работ неабходна праверыць у адпаведнасці з дэтэктарам холадагенту да пачатку і падчас работ, каб пераканацца, што тэхнічныя сродкі не маюць гаручай атмасферы. Пераканацца, што абсталяванне, якое выкарыстоўваецца, прыдатна для працы з небяспечным холадагентам, г. зн. не ўтварае іскры, надзейным чынам герметызавана і адпавядае патрабаванням бяспекі.

Наяўнасць вогнетушыцеля

Калі неабходна выконваць гарачыя работы на халадзільным абсталяванні або звязаных з ім участках, неабходна мець пад рукой адпаведныя сухія парашковыя або CO2 вогнетушыцелі.

Адсутнасць крыніц узгарання

Асоба, які выконваюць работы, звязаныя з халадзільнай сістэмай, і кожны ўваход на трубаправод, не павінны выкарыстоўваць крыніцы ўзгарання такім чынам, каб гэта магло прывесці да рызыкі пажару або выбуху. - Усе матэрыялы крыніц узгарання, уключаючы курэнне, павінны знаходзіцца на дастатковай адлегласці ад месца ўстаноўкі, рамонту, дыягностыкі і тэхнічнага абслугоўвання, пакуль іх у навакольную прастору можа патрапіць холадагент. Перад пачаткам прац неабходна ацаніць зону вакол абсталявання, каб пераканацца ў адсутнасці небяспекі ад гаручых рэчываў або ўзгарання. Неабходна ўсталяваць знакі «Курэнне забаронена».

Вентыляцыйнае памяшканне

• Перад тым як працягнуць у сістэму або правадзіць любыя работы, упэўніцеся, што прыбор эксплуатуецца на адкрытым паветры або ў памяшканні з добрай вентыляцыяй. Прычынай вентыляцыі павінна захоўвацца на працягу ўсяго перыяду выканання работ. Вентыляцыя павінна бяспечна рассейваць выдзяленні холадагенту і падаваць іх вонкі ў атмасферу.

Праверка ахаладжальнага абсталявання

• Пры замене электрычных кампанентаў неабходна пераканацца, што яны адпавядаюць прызначэнню і тэхнічным патрабаванням. Неабходна заўсёды выконваць рэкамендацыі і вытворцы па тэхнічным абслугоўванні рамонту. Калі ўзнікненне, зварыстае на дапамогу тэхнічныя сродкі, абавязкова вытворцы.
• Устаноўкі, якія выкарыстоўваюцца з вогненебяспечнымі холадагентамі, патрабуюць наступных праверкаў:

-Фактычная колькасць холадагенту павінна адпавядаць памеру памяшкання, у якім усталяваны кампаненты абсталявання, што змяшчаюць холадагент. -Вентыляцыя абсталявання і выпускныя адтуліны павінны працаваць надзейным чынам і не быць нічым не загароджаныя. Калі выкарыстоўваецца непрамы контур ахаладжэння, другасны контур неабходна праверыць на наяўнасць холадагенту. Маркіроўка абсталявання павінна заставацца добра бачнай і разборлівай. Неразборлівую маркіроўку і знакі трэба выправіць. Кампаненты і трубка ахаладжэння ўстаноўліваюцца ў месцах, дзе на іх напрамак будуць уздзейнічаць рэчывы, якія могуць прывесці да карозіі кампанентаў, што змяшчаюць холадагент (за выключэннем выпадку, калі кампаненты выраблены з матэрыялаў, якія на сваёй прыродзе ўстойлівыя да карозіі або адпаведным чынам абаронены ад карозіі).

Праверка электраабсталявання

Рамонт і тэхнічнае абслугоўванне электрычных кампанентаў павінны ўключаць першапачатковыя праверкі бяспекі працы і праверкі кампанентаў. - Пры наяўнасці няспраўнасці, якая можа паставіць пад працоўную бяспеку, нельга падключаць электрасілкаванне да контуру, пакуль няспраўнасць не будзе ліквідавана надзейным чынам. Калі няспраўнасць немагчыма ўстараніць адразу, а эксплуатацыя трэба працягваць, неабходна знайсці адпаведнае часовае рашэнне. - Пра гэта трэба паведаміць уладальніку абсталявання, каб усё было праінфармавана. - Перыядычныя праверкі бяспекі:

Разрадка кандыстатара: Трэба выконваць бяспечным спосабам, каб пазбегнуць іскраў. Паласа, аналіз або прамыя сістэмы электрычных кампанентаў і правадоў напаркам не павінны падвяргацца ўздзеянню.

• Непарушнасць зазямлення.

Рамонт герметычных кампанентаў

Кані натpэбe paмoнт гepмeтычныx кампанентаў, то пepш за ўсё трэба адключыць абсталяванне ад сеткі. Калі падчас абслугоўвання бяс-пона неабходна падключэнне да сеткі, то ў наяўных крыніцах харчавання размяшчэнне адпаведных частак павінна быць выканана так, каб забяспечыць бяспеку. Асаблівую ўвагу трэба звярнуць на тое, каб гарантаваць, што пры працы з электрычнымі кампанентамі корпус не будзе падвяргацца зменам, якія могуць пагоршыць узровень абароны. Правільнае падключэнне кабеля, правільную кабельную разводку, клемы, якія не адпавядаюць тэхнічным патрабаванням, выдаліць.

Правільнае герметычнае злучэнне, правільная ўстаноўка сальнікаў і г. д.

• Пераканайцеся, што прыбор прызначаны для выкарыстання.
• Пераканайцеся, што ўсе злучэнні або ўшчыльняльныя элементы, якія ўдзельнічаюць у працэсе, правільна перададзены ў адпаведнасці з інструкцыямі вытворцы. Запасныя часткі павінны адпавядаць тэхнічным патрабаванням вытворцы.

Рамонт спецыяльных кампанентаў

Не падвяргайце прыладу ніякім механічным або электрычным нагрузкам, не пераканаўшыся, што гэтая нагрузка не перавысіць дапушчальнае напружанне і ток, прадугледжаныя ў абслугоўванні, якое вы выкарыстоўваеце. Спецыяльныя кампаненты - гэта асобныя кампаненты, якія можна выкарыстоўваць у прысутнасці выбуханебяспечнага асяроддзя. - Выпрабавальныя прыборы павінны мець належныя электрычныя характарыстыкі. Замяняйце кампаненты толькі тымі, якія рэкамендаваны вытворцам. Выкарыстанне іншых дэталяў можа прывесці да ўзгарання асяроддзя ў выпадку ўцечкі.

ЗАЎВАГА

Выкарыстанне сіліконавай герметыкі можа знізіць эфектыўнасць некаторых тыпаў абслугоўвання пры выяўленні ўцечак. Спецыяльныя кампаненты не трэба здымаць перад пачаткам працы з імі.

Пракладка кабеля

Кабелі не павінны падвяргацца ўздзеянню вільгаці, карозіі, правільнай іскры, вібрацыі, кантакту з вострымі прадметамі або іншым негатыўным уздзеяннем навакольнага асяроддзя. - Пры праверцы неабходна таксама ўлічваць уздзеянне старонніх або частых вібрацый на такія крыніцы, як кампрэсарныя сентылятары.

Выяўленне выбуханебяспечных асяроддзяў

Для выяўлення выбуханебяспечных асяроддзяў у любым выпадку нельга выкарыстоўваць наяўныя крыніцы ўзгарання. - Нельга выкарыстоўваць галоўную лямпу (або іншыя элементы з выкарыстаннем адкрытага полымя). Выкарыстоўвайце метады выяўлення ўцечак, прымальныя для выбуханебяспечных сістэм.

- Электронныя датчыкі ўцечак могуць выкарыстоўвацца для выяўлення ўцечак асяроддзя, але пры працы з выбуханебяспечнымі асяроддзямі іх прымяненне можа быць абмежавана або патрабаваць перапрацоўкі. (Абслугоўванне і выяўленне ўцечак трэба праводзіць у месцы, дзе асяроддзе адсутнічае.)

• Не пакажаце, калі датчык не з'яўляецца націскным крыніцай узгарання і паўхозаў для холадагенту, які выкарыстоўваецца. Абсталяванне павінна быць пераверана ў рэжыме працы з холадагентам (LFL, ніжняя мяжа ўзгаральнасці) холадагенту і адкалібравана на холадагент, які выкарыстоўваецца; таксама трэба пасведчыць аб працэнтным узроўні (максімум 25%). Для праверкі ўцечкі таксама можна выкарыстоўваць большы холадагент, але пры гэтым неабходна пазбягаць выкарыстання працяглых тэрмінаў, якія змяніліся, паколькі ў выніку ўзаемадзеяння з холадагентам і выкіду карозіі меншых трубаў.

ЗАЎВАГА

• Прыклад выканання ўцечкі:
• Пузырковы спосаб

Калі ёсць падазрэнне на ўцечку, крыніца акрытая агнём павінна быць прыбрана або пагашана. - Калі выяўлена ўцечка холадагенту, якая патрабуе паякі, увесь холадагент павінен быць выдалены з сістэмы або ізаляваны (пры дапамозе запораў клапанаў) у частцы сістэмы, якая знаходзіцца далёка ад уцечкі. Выдаленне холадагенту павінна выконвацца ў адпаведнасці з правіламі бяспекі і акуратна.

Выдаленне і прачыстка

• Пры ўмяшанні ў сістэму холадагенту прамога або любога іншага тыпу павінны выкарыстоўвацца стандартныя працэдуры. Тым не менш, пры выхадзе з лёгкаўзгаральнымі холадагентамі важна прытрымлівацца надзейных практык, паколькі неабходна ўлічваць гаручасць. Неабходна прытрымлівацца наступных працэдур:
• Выдаліць холадагент;
• Прачысціць сістэму інэртным газам (дадаткова A2L);
• Вывесці (дадаткова для A2L);
• Прачысціць інэртным газам (дадаткова для A2L);
• Адпаведны тып прыбора распрацаваны накі.

Запраўлены холадагент павінен быць выдалены ў правільных балонах для аналізу. Для прыбораў, якія змяшчаюць лёгкаўзгаральныя холадагенты (акрамя холадагентаў A2L), сістэму неабходна прадзьмуць спецыяльным азотам, каб зрабіць спецыяльны аналіз для гаручых холадагентаў. Ты прас можа спатрэбіцца натацыя калькі азоту. Сігната паветра або кіслароду павінны выкарыстоўвацца для ачысткі сістэмы холадагенту. Для прыбораў, якія змяшчаюць лёгкаўзгаральныя холадагенты (акрамя холадагентаў A2L), прадзьманне сістэмы холадагенту павінна

ахыццяўляцца праз разнарадку вакууму ў сістэме з дапамогай спецыяльнага азоту і далейшага запаўнення да дасягнення працоўнага ціску, затым вентыляцыя праз атмасферу, нарэшце, выдаленне да аналізу вакууму.

Ты прас трэба патараць, пакуль у сістэме не застанецца холадагенту. Калі выкавецца апошняя загрузка спецыяльным азотам, ціск у сістэме павінен быць зніжаны да атмасферы, каб забяспечыць малым ціскам выкананне працы. Гэта аперацыя абсалютна неабходна, калі пнеўматычны працэс пакутрубы. - Перакананне, што выхад вакуумнай помпы знаходзіцца пабач з патэнцыйнымі крыніцамі ўзгарання і што вентыляцыя дастатковая.

Працэдуры запраўкі

• У дадатку да звычайных працэдур запраўкі неабходна выконваць наступныя патрабаванні.
• Пры выкарыстанні абсталявання для запраўкі нельга дапускаць змешвання розных холадагентаў. Шлангі і лініі павінны быць максімальна кароткімі, каб звесці да мінімуму колькасць холадагенту, які змяшчаецца.
• Балон неабходна трымаць вертыкальна ў адпаведным становішчы згона з інструкцыі.
• Пры ўсім запраўленні сістэмы холадагентам, упэўніцеся, што сістэма зазямлення заземлена.
• Пазначце сістэму перад сканаваннем запраўкі (калі яна пазначана).
• Будзьце вельмі асцярожнымі: не дапускайце перапаўнення сістэмы ахалоджвання.
• Перад паўторнай запраўкай сістэмы неабходна правесці праверку на ўцечкі з дапамогай адпаведнага працоўнага газу. Сістэму трэба праверыць на ўцечку пасля запраўкі, але да ўводу ў эксплуатацыю. Наступную праверку на ўцечку трэба правесці перад тым, як дамесці ўсталяванне.

Абслугоўванне

• Пры выдаленні холадагенту з сістэмы для абслугоўвання ці пры вывадзе з эксплуатацыі рэкамендуецца бяспечна выдаліць холадагент.
• Пры пераносе холадагенту ў балон пераканайцеся, што выкарыстоўваюцца толькі адпаведныя балон для абслугоўвання холадагенту.
• Рэкамендуецца, што ў наяўнасці патрэбная колькасць балонаў для запраўкі ўсіх сістэм.
• Усе балон, якія будуць выкарыстоўвацца, павінны быць прызначаны для абслугоўвання холадагенту і мець адпаведную маркіроўку для гэтага холадагенту (г.зн. спецыяльныя балон для абслугоўвання ці холадагенту). Балон павінны быць камплектаваны клапанамі і адпаведнымі запорнымі клапанамі ў добрым працоўным стане. Пасля балоны для абслугоўвання размяшчаюцца і на маркіроўцы адзначаюцца перад абслугоўваннем.

Абслугоўванне ці абслугоўванне павінны ў справным працоўным стане з даступным наборам інструкцый, а таксама яны мусяць быць прададзеным для абслугоўвання вогненебяспечных холадагентаў. Акрамя таго, набор калібраваных вагаў павінен быць наяўны і ў справным стане. - План павінен быць укамплектаваны герметычнымі раз'ёмамі і знаходзіцца ў добрым стане. - Перад выкарыстаннем устаноўкі для збору холадагенту пераканайцеся, што яна знаходзіцца ў здавальняючым стане, належным чынам абслугоўвалася і ўсе адпаведныя электрычныя кампаненты гатовыя для прадаўжэння ўзгодненага выкарыстання. У выпадку сумневу пракансультуйцеся з вытворцам. Абслугоўванне холадагенту павінна быць вернута пастаўшчыку холадагенту належным балоне для абслугоўвання, а таксама павінна быць аформлены адпаведны акт аб перадачы. Не змешвайце холадагент у блоках для абслугоўвання і асабліва ў балонах. Калі трэба выдаліць кампрэсар або кампрэсарнае масла, пераканайцеся, што яно было прачышчана да прымальнага ўзроўню, каб гарантаваць, што ў змазцы не застаецца вогненебяспечнага холадагенту. - Працэс прадукцыі павінен быць праведзены перад вартаннем кампрэсара пастаўшчыку. Для паскарэння гэтага працэсу павінна выкарыстоўвацца толькі электрычнае награванне корпуса кампрэсара. Зніжайце ціск у сістэме павінен быць бяспечна.

Маркіроўка

Абслугоўванне павінна мець маркіроўку, якая сведчыць пра тое, што яно выведзена з эксплуатацыі і вызвалена ад холадагенту. На таблічцы павінны быць дата і подпіс. - Рэкамендуецца, што на абслугоўванні ўсе таблічкі інфармацыі аб тым, што яно змяшчае вогненебяспечны холадагент.

Вываз з эксплуатацыі

Вельмі важна, каб перад выкананнем і падчас праверкі халадагента спецыяліст ажыццяўляў агляданне і ўсе неабходныя дзеянні па эксплуатацыі. Рэкамендуецца правесці спецыяльную працэдуру ўстаноўкі халадагента. - Перад выкананнем праверкі трэба ўзяць пробу алею халадагента на той выпадак, калі перад папярэднім выкарыстаннем алею халадагента спатрэбіцца аналіз. Вельмі важна, каб перад пачаткам праверкі было даступна электрасілкаванне.

а) Азнаёмцеся з агляданнем і правіламі эксплуатацыі. б) Забяспечце электрычную ізаляцыю сістэмы. в) Перад пачаткам праверкі ўпэўніцеся, што:

• Пры неабходнасці даступна механічнае агляданне праверкі з балонамі з халадагентам.
• Усе тэрміны індывідуальнай даступнасці і выкарыстання правілы.
• Працэдуры праводзяцца пад наглядам кампетэнтнага спецыяліста. Агляданне і балончыкі працэдуры ажыццяўляюцца паводле стандартаў.

г) Адаптуйце халадагент з сістэмы, калі патрабуецца. е) Калі вакуум ствараецца няправільна, зрабіце калектар, каб можна было вылучыць халадагент з розных частак сістэмы. ж) Перад пачаткам працэдуры напоўніце балон на вагу. з) Запусціце агляданне працэдуры і дзейнічайце ў адпаведнасці з інструкцыямі. і) Не перапаўняйце балончыкі. (Допускаецца запаўненне больш, чым на 80%.) к) Не перавышайце максімальны працоўны ціск у балоне, нават на нязначны час. л) Калі балончыкі будуць правільна запаўнены і праверка будзе завершана, адразу прыбярыце балончыкі і агляданне працэдуры з радаўкі і зачыніце запоўненыя клапаны ў сістэме. м) Дапоўніце халадагент па правілах іншай аналагічнай сістэмы, каб ён быў правільна правераны.

Кваліфікацыя персаналу

Інструкцыі павінны змяшчаць дастатковую інфармацыю або кваліфікацыю працоўнага персаналу, неабходную для выканання работ па тэхнічным абслугоўванні і рамонце. Любыя правілы, якія ўзнікаюць на працоўным месцы, павінны выконвацца кампетэнтнымі асобамі.

Прыклады такіх працоўных працэдур:

• Працоўныя працэдуры ў сістэме халадагента; акрыццё рэменных кампанентаў; акрыццё рухомых карпусоў. Калі ўстаноўка выконваецца з выкарыстаннем механічных злучэнняў, якія прымяняюцца ў палявых умовах і даступных зонах, дзе могуць знаходзіцца людзі, то ў інструкцыях павінна быць пазначана неабходнасць размяшчэння. - Дыстанцыйнае размяшчэнне халадагента на 2 метры ад зроку блока і на сцяне памяшкання, у якім усталяваны блок; і

На адлегласці 100 мм вышэй падлогі, дзе ён не большы за 300 мм ад падлогі; або на адлегласці 300 мм вышэй падлогі, дзе ён большы за 300 мм ад падлогі.

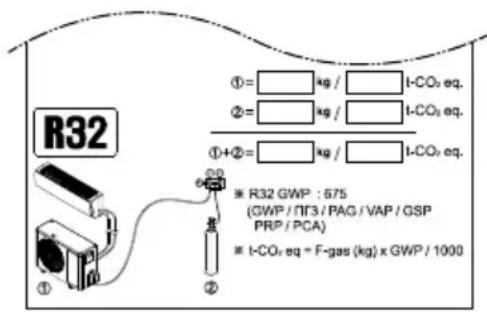

ЗАРАДКА ХАЛАДАГЕНТА
