| Typ produktu | Kanałowy klimatyzator (system split multi-strefowy) |
| Marka | LG |
| Model | ZRUN060LSS0 |
| Czynnik chłodniczy | R32 (łatwopalny) |
| Zasilanie elektryczne | 220-240 V ~ 50 Hz |
| Główne funkcje | Klimatyzacja, osuszanie, wentylacja, tryb odszraniania |
| Bezpieczeństwo | Czujnik wycieku czynnika chłodniczego, bezpieczny zawór odcinający, ochrona przed przeciążeniem, izolacja elektryczna |
| Konserwacja i czyszczenie | Okresowe czyszczenie wymienników ciepła wodą, sprawdzanie filtrów, kontrola połączeń elektrycznych |
| Dodatkowy czynnik chłodniczy | Obliczanie na podstawie długości i średnicy rur (patrz tabela ładowania) |
| Typ instalacji | Wewnętrzna (kanałowa) i zewnętrzna, wymaga wykwalifikowanego instalatora |
| Temperatura pracy | Zależnie od konfiguracji, patrz instrukcja instalacji |
| Gwarancja | Standard LG (patrz warunki w sklepie) |
Często zadawane pytania - ZRUN060LSS0 LG
Pytania użytkowników dotyczące ZRUN060LSS0 LG
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Klimatyzator w formacie PDF za darmo! Znajdź swoją instrukcję ZRUN060LSS0 - LG i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. ZRUN060LSS0 marki LG.

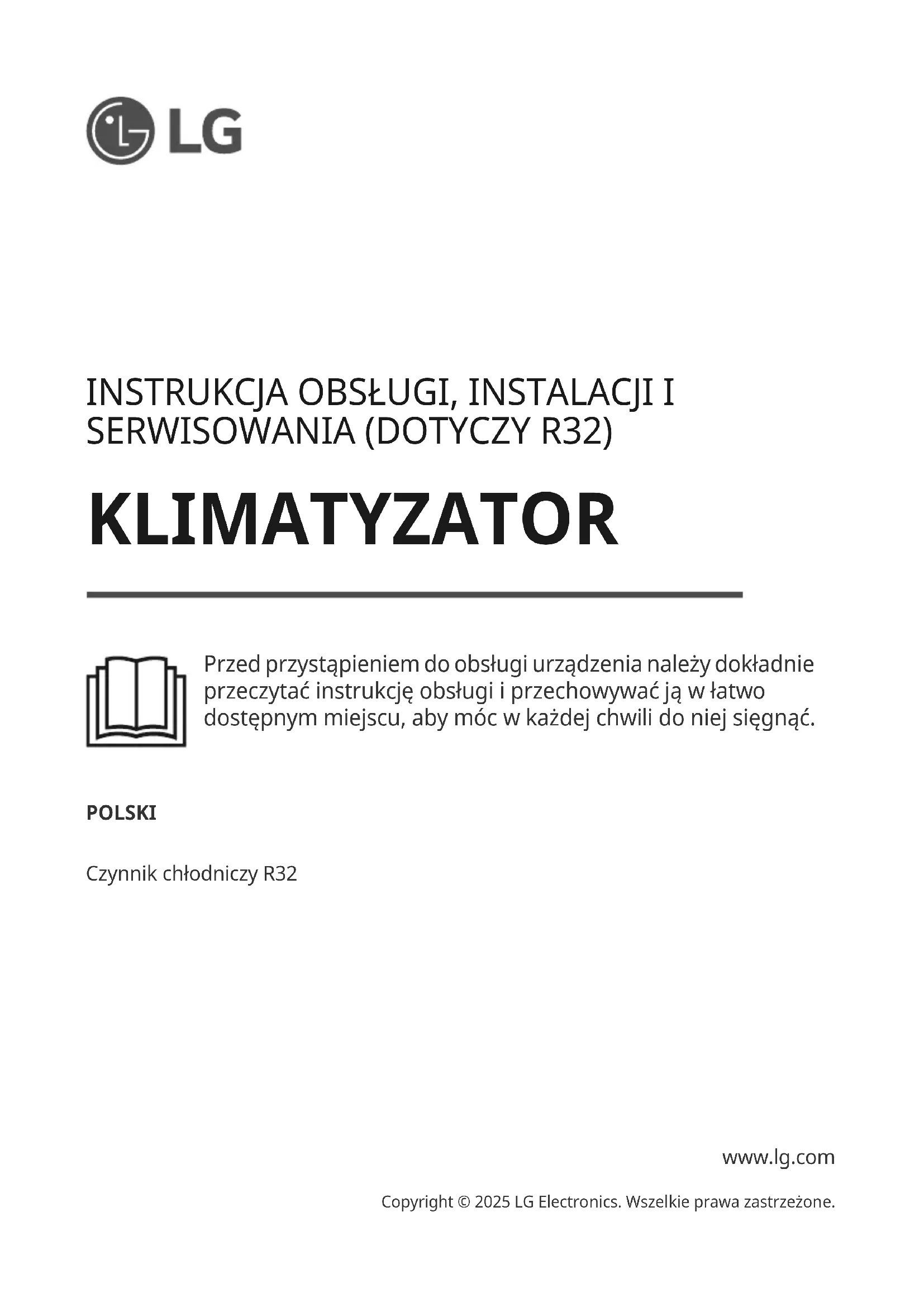

INSTRUKCJA OBSŁUGI ZRUN060LSS0 LG
h0 se liś podle typu modelu.

Przed przystąpieniem do obsługi urządzenia należy dokładnie przeczytać instrukcję obsługi i przechowywać ją w łatwo dostępnym miejscu, aby móc w każdej chwili do niej sięgnąć.
POLSKI
Czynnik chłodniczy R32
SPIS TREŚCI
Zamieszczone w instrukcji ilustracje lub treści mogą różnić się w zależności od modelu posiadanego przez użytkownika.
Niniejszy podręcznik może podlegać zmianom w prowadzonym przez producenta procesie rozwoju.
INSTRUKCJE DOTYCZĄCE BEZPIECZEŃSTWA
PRZECZYTAJ WSZYSTKIE INSTRUKCJE PRZED UŻYCIEM 3
Uwagi dotyczące łatwopalnego czynnika chłodniczego. 3
INSTRUKCJE DOTYCZĄCE OSTRZEŻEŃ 3
Instrukcje dotyczące wspólnego produktu 3
Instrukcje dotyczące produktu kanałowego. 3
Instrukcje dotyczące produktu Multi V. 4
Instrukcje dotyczące produktu Hydrokit. 4
INSTRUKCJE DOTYCZĄCE PRZESTRÓG. 4
Instrukcje dotyczące wspólnego produktu 4
Instrukcje dotyczące produktu kanałowego. 4
Instrukcje dotyczące produktu Multi V. 5
Instrukcje bezpieczeństwa usługi 5
NAPEŁNIANIE CZYNNIKIEM CHŁODNICZYM

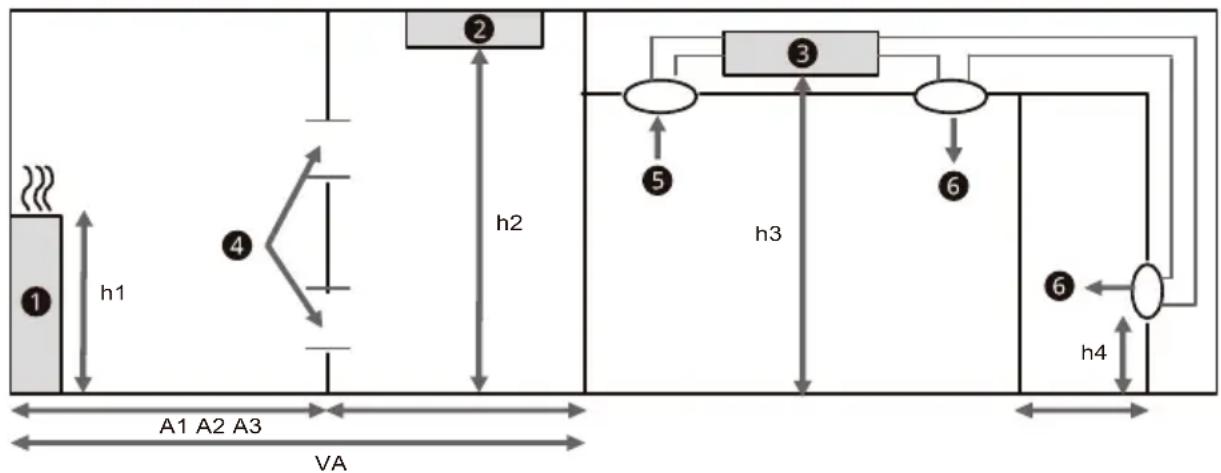

Minimalna powierzchnia podłogi. 9

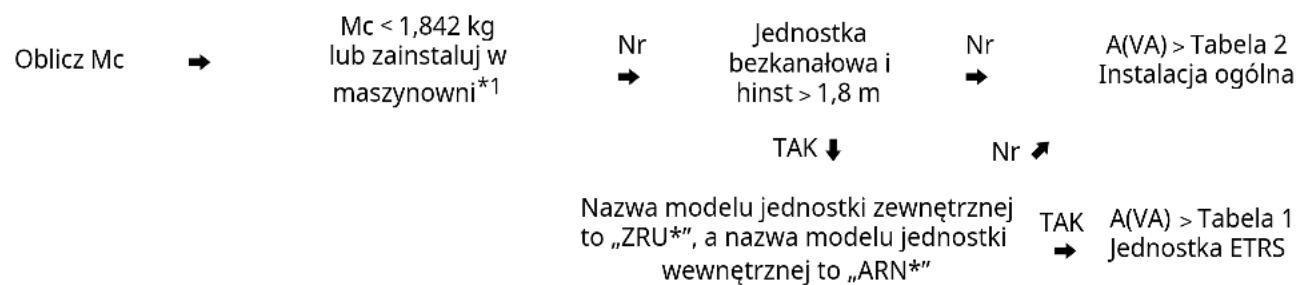

Schemat blokowy 9
Jak obliczyć maksymalną ilość czynnika chłodniczego 10

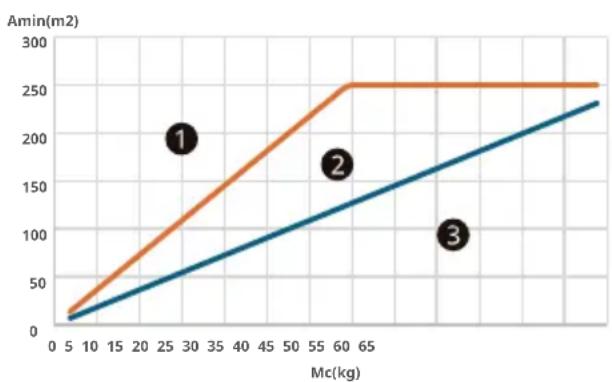

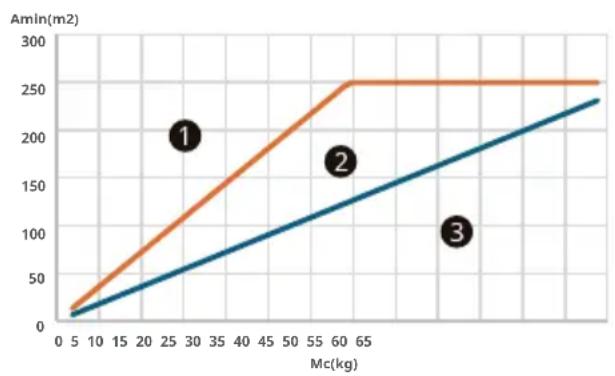

Jednostka ETRS 10
Instalacja ogólna 11

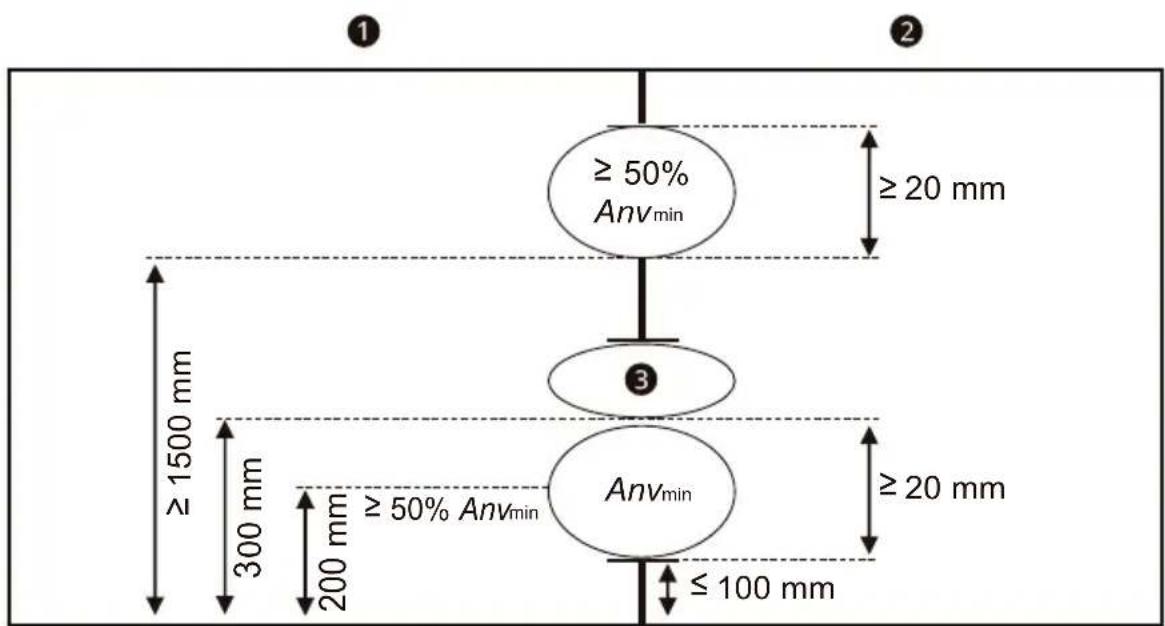

Warunki wentylacji naturalnej 11
INSTRUKCJE DOTYCZĄCE BEZPIECZEŃSTWA
PRZECZYTAJ WSZYSTKIE INSTRUKCJE PRZED UŻYCIEM
Poniższe wytyczne dotyczące bezpieczeństwa mają za zadanie zapobiegać nieprzewidzianym zagrożeniom i uszkodzeniom wynikającym z nieprawidłowej lub niezgodnej z zasadami bezpieczeństwa obsługi urządzenia.
Wytyczne podzielono na kategorie „OSTRZEŻENIE” oraz „UWAGA” opisane poniżej.
Uwagi dotyczące łatwopalnego czynnika chłodniczego
Na jednostkach wyświetlane są poniższe symbole.

Ten symbol oznacza, że to urządzenie zawiera łatwopalny czynnik chłodniczy. W razie wycieku czynnika chłodniczego i kontaktu z zewnętrznym źródłem zapłonu istnieje ryzyko pożaru.

Ten symbol oznacza, że należy dokładnie zapoznać się z podręcznikiem użytkownika.

Ten symbol informuje pracowników serwisowych o konieczności obchodzenia się ze sprzętem zgodnie z instrukcją montażu.

Ten symbol oznacza, że odpowiednie informacje znajdują się w podręczniku użytkownika lub instrukcji montażu.
INSTRUKCJE DOTYCZĄCE OSTRZEŻEŃ

OSTRZEŻENIE
- Aby ograniczyć ryzyko wybuchu, pożaru, śmierci, porażenia prądem, obrażeń lub oparzeń podczas używania produktu, należy stosować podstawowe środki ostrożności, m.in.:
Instrukcje dotyczące wspólnego produktu
- Nie używać środków przyspieszających proces odszraniania lub czyszczenia innych niż zalecane przez producenta.
- Urządzenia należy przechowywać w pomieszczeniu bez nieustannie działających źródeł zapłonu (na przykład: otwartego ognia, czynnego urządzenia gazowego lub czynnego grzejnika elektrycznego).
- Urządzenia należy przechowywać w sposób zapobiegający uszkodzeniom mechanicznym, w dobrze wentylowanym pomieszczeniu, bez ciągle działających źródeł zapłonu (przykładowo: otwarty płomień, pracujące urządzenia gazowe lub pracujący grzejnik elektryczny) i o wymaganej wielkości.
- Nie wolno przebijać ani podpalać.
- Należy pamiętać, że czynniki chłodnicze mogą być bezzapachowe.
- Wszystkie otwory wentylacyjne powinny być odsłonięte.
- Kanały podłączone do urządzenia nie mogą zawierać potencjalnego źródła zapłonu.
- Urządzenia, które nie są mocowane na stałe, należy przechowywać w pomieszczeniu, którego wielkość jest zgodna ze specyfikacją pomieszczenia użytkowania.
- Urządzenia niestacjonarne należy przechowywać w pomieszczeniu bez stale działającego otwartego płomienia (na przykład działającego urządzenia gazowego) lub innych potencjalnych źródeł zapłonu (na przykład pracującego ogrzewania elektrycznego, gorące powierzchnie).
- Jeżeli urządzenia z czynnikami chłodniczymi klasy A2L, połączone systemem kanałów powietrznych z jednym lub kilkoma pomieszczeniami, są instalowane w pomieszczeniu o powierzchni mniejszej niż Amin, w tym pomieszczeniu nie mogą znajdować się nieprzerwanie pracujące otwarte płomienie (na przykład działające urządzenia gazowe) ani inne potencjalne źródła zapłonu (na przykład pracujący grzejnik elektryczny, gorące powierzchnie). Urządzenia wytwarzające płomienie mogą być zainstalowane w tej samej przestrzeni, jeśli są wyposażone w skuteczną zaporę płomieniową.
- To urządzenie jest wyposażone w system wykrywania wycieków dla zapewnienia bezpieczeństwa. Aby wykrywanie wycieków było skuteczne, urządzenie musi być stale zasilane elektrycznie po instalacji, z wyjątkiem okresów serwisowania.
- To urządzenie jest wyposażone w elektrycznie zasilane środki bezpieczeństwa. Aby środki te były skuteczne, urządzenie musi być stale zasilane elektrycznie po instalacji, z wyjątkiem okresów serwisowania. Czujnik czynnika chłodniczego ma żywotność 10 lat. Po wykryciu wycieku i zadziałaniu nie może być ponownie użyty i musi zostać wymieniony.
- Zawór należy umieścić tak, aby był łatwo dostępny i nadawał się do obsługi bez narażania osób na kontakt z uciekającym czynnikiem chłodniczym. Jeśli to właściwe, powinien być zlokalizowany poza przestrzenią użytkową lub w wentylowanej obudowie i wyraźnie oznakowany. Czujniki czynnika w systemie detekcji wycieków należy wymieniać wyłącznie na czujniki określone przez producenta urządzenia.
- W przypadku urządzeń z systemem wykrywania wycieków zaworów odcinających nie wolno resetować do czasu przewietrzenia pomieszczenia, ponieważ resetowanie spowoduje dodatkowe uwolnienie palnego czynnika do przestrzeni.
Instrukcje dotyczące produktu kanałowego
- W kanałach przyłączeniowych należy montować wyłącznie urządzenia pomocnicze zatwierdzone przez producenta lub uznane za odpowiednie dla danego czynnika chłodniczego.
- Urządzenia pomocnicze mogące stanowić potencjalne źródło zapłonu nie mogą być instalowane w przewodach kanałów. Przykładami takich potencjalnych źródeł zapłonu są gorące powierzchnie o temperaturze przekraczającej 700 °C oraz urządzenia żarzeniowe elektryczne.
Instrukcje dotyczące produktu Multi V
- Urządzenia zabezpieczające, rurociągi i złączki należy w miarę możliwości chronić przed niekorzystnym wpływem czynników środowiskowych, na przykład przed zbieraniem się wody w rurach nadmiarowych lub gromadzeniem się brudu i zanieczyszczeń.
- Elektrozawory powinny być prawidłowo usytuowane w rurociągu, aby nie dopuścić do uderzeń hydraulicznych.
- Elektrozawory nie mogą blokować się w czynniku chłodniczym, chyba że po stronie niskiego ciśnienia układu czynnika chłodniczego zapewnione jest odpowiednie odciążenie. Wykonane w terenie złącza czynnika chłodniczego w pomieszczeniach należy poddać próbie szczelności. Metoda kontrolna musi wykryć 5 gramów czynnika chłodniczego na rok lub lepiej, pod ciśnieniem równym co najmniej 0,25 maksymalnego dopuszczalnego ciśnienia. Nie powinna zostać wykryta żadna nieszczelność.

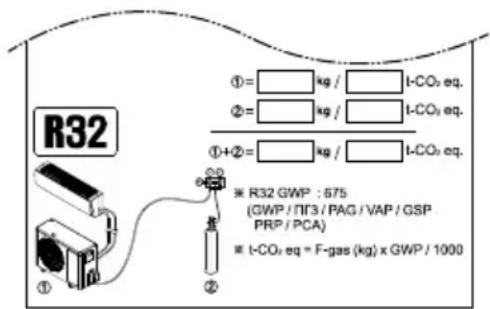

- Po sprawdzeniu etykiety umieszczonej na jednostce zewnętrznej zanotuj podaną na niej ilość czynnika chłodniczego.

Instrukcje dotyczące produktu Hydrokit
- Urządzenia zabezpieczające, przewody rurowe i elementy armatury powinny być w miarę możliwości chronione przed niekorzystnym wpływem środowiska.
- Otwór odpowietrzający pomieszczenie powinien znajdować się na równi lub poniżej punktu uwalniania czynnika chłodniczego.
- W przypadku urządzeń montowanych na podłodze, punkt uwalniania czynnika chłodniczego powinien być tak nisko, jak to wykonalne.
- Otwory odpowietrzające powinny znajdować się w dostatecznej odległości od otworów wlotowych, aby zapobiec recyrkulacji powietrza do pomieszczenia.
INSTRUKCJE DOTYCZĄCE PRZESTRÓG

UWAGA
- Aby ograniczyć ryzyko niewielkich obrażeń, nieprawidłowego działania lub uszkodzenia produktu lub mienia, należy stosować podstawowe środki ostrożności, m.in.:
Instrukcje dotyczące wspólnego produktu
- Każda osoba zaangażowana w pracę przy lub w obwodzie czynnika chłodniczego powinna posiadać aktualny certyfikat wydany przez akredytowaną jednostkę kontrolną, potwierdzający umiejętność bezpiecznego obchodzenia się z czynnikami chłodniczymi w sposób zgodny z uznanymi w branży kryteriami oceny.
- Prace serwisowe powinny być wykonywane zgodnie z zaleceniami producenta sprzętu. Konserwacja i naprawy wymagające pomocy drugiej osoby wykwalifikowanej powinny być wykonywane pod nadzorem osoby kompetentnej w zakresie łatwopalnych czynników chłodniczych.
- Instalacja przewodów rurowych powinna być ograniczona do minimum.
- Przewody rurowe powinny być zabezpieczone przed uszkodzeniami fizycznymi.
- Należy przestrzegać krajowych przepisów gazowych.
- Połączenia mechaniczne (zwężki mechaniczne lub zwężki kielichowe) powinny być dostępne na potrzeby przeprowadzenia konserwacji.
- Przejścia należy wykonywać wyłącznie zgodnie z zaleceniami producenta.
- Urządzenie powinno być przechowywane w sposób zabezpieczający je przed uszkodzeniem mechanicznym.
- Producent powinien podać inne potencjalne, nieprzerwanie działające źródła, o których wiadomo, że mogą spowodować zapłon stosowanego czynnika chłodniczego.
- Połączenia lutowane, spawane lub mechaniczne należy wykonać przy otwartych zaworach, aby umożliwić przepływ czynnika chłodniczego między częściami układu chłodniczego.
- W przypadku ponownego użycia złączy mechanicznych wewnątrz pomieszczeń należy wymienić elementy uszczelniające.
- W przypadku ponownego użycia połączeń kielichowych wewnątrz pomieszczeń część kielichowa musi zostać ponownie wykonana.
- Przewody rurowe czynnika chłodniczego należy zabezpieczyć lub osłonić, aby uniknąć uszkodzeń.
- Elastyczne przewody czynnika chłodniczego (np. przewody łączące jednostkę wewnętrzną z zewnętrzną), które mogą się przemieszczać podczas normalnej pracy, należy zabezpieczyć przed uszkodzeniami mechanicznymi.
- Należy wykonywać okresowe czyszczenie (więcej niż raz na rok) wymiennika ciepła z kurzu oraz cząsteczek soli. Złomowanie urządzenia, oleju chłodzącego oraz pozostałych części należy przeprowadzić zgodnie z lokalnymi i krajowymi normami.
Instrukcje dotyczące produktu kanałowego
- Jeżeli urządzenie jest połączone systemem kanałów powietrznych z jednym lub kilkoma pomieszczeniami, nawiew i wywiew powietrza muszą być bezpośrednio doprowadzone kanałami do tych przestrzeni.
- Przestrzenie otwarte, takie jak sufity podwieszane, nie mogą być wykorzystywane jako kanały powietrza powrotnego.
- Przewody rurowe urządzeń w pomieszczeniach mieszkalnych powinny być zamontowane tak, aby nie mogły ulec przypadkowemu uszkodzeniu podczas pracy i serwisowania.
- Należy podjąć środki zaradcze, mające na celu uniknięcie nadmiernych drgań lub pulsacji w przewodach chłodniczych.
- Należy uwzględnić rozszerzanie i kurczenie się długich odcinków rurociągu.
- Instalacja rurowa układów chłodniczych powinna być tak zaprojektowana i zainstalowana, aby prawdopodobieństwo uszkodzenia układu przy uderzeniu hydraulicznym było jak najmniejsze.
- Rury i elementy stalowe należy zabezpieczyć przed korozją farbą antykorozyjną przed nałożeniem jakiejkolwiek izolacji.
- Elementy giętkie przystawiedów powinny być zabezpieczone przed uszkodzeniami mechanicznymi, nadmiernym naprężeniem przy skręcaniu lub innymi siłami. Należy je co roku sprawdzać pod kątem uszkodzeń mechanicznych.
- Urządzenia wewnętrzne i rurociągi powinny być solidnie zamontowane i zabezpieczone w taki sposób, aby nie mogło dojść do przypadkowego pęknięcia urządzeń w wyniku zdarzeń, takich jak przesuwanie mebli lub prace remontowe.
- Przed rozpoczęciem prac przy układach zawierających łatwopalne czynniki chłodnicze należy wykonać kontrolę bezpieczeństwa w celu sprawdzenia, czy zminimalizowano ryzyko zapłonu. W przypadku naprawy układu czynnika chłodniczego należy przestrzegać poniższych środków ostrożności przed rozpoczęciem prac przy układzie.
Procedura pracy
- Prace należy prowadzić zgodnie z kontrolowaną procedurą w celu zminimalizowania ryzyka pojawienia się łatwopalnego gazu lub oparów podczas wykonywania pracy.
Informacje ogólne dotyczące miejsca pracy
- Wszyscy pracownicy zajmujący się konserwacją oraz pozostali pracujący w pobliżu zostaną poinformowani o charakterze wykonywanych prac. Należy unikać pracy w trudno dostępnych miejscach.
Sprawdzanie obecności czynnika chłodniczego
- Miejsce pracy będzie kontrolowane odpowiednim detektorem czynnika chłodniczego podczas pracy, aby poinformować serwisanta o potencjalnie łatwopalnej atmosferze.
- Sprawdzić, czy sprzęt używany do wykrywania nieszczelności jest odpowiedni do wykrywania łatwopalnych czynników chłodniczych (np. jest nieiskrzący), odpowiednio uszczelniony oraz iskrobezpieczny.
Obecność gaśnicy
- W przypadku konieczności przeprowadzenia prac z użyciem wysokiej temperatury przy urządzeniach z czynnikiem chłodniczym lub powiązanych częściach, należy przygotować i umieścić w łatwo dostępnym miejscu sprzęt przeciwpożarowy. Przygotować gaśnicę proszkową lub CO2 w pobliżu.
Brak źródeł zapłonu
Osoba wykonująca prace przy układzie chłodniczym, które wiążą się z odsłonięciem jakichkolwiek rurociągów, nie powinna używać źródeł zapłonu w sposób mogący spowodować ryzyko pożaru lub wybuchu. Wszystkie możliwe źródła zapłonu, w tym palenie papierosów, należy utrzymywać w wystarczającej odległości od miejsca instalacji, naprawy, demontażu i utylizacji, podczas których czynnik chłodniczy może zostać uwolniony do otaczającej przestrzeni. Przed rozpoczęciem prac należy skontrolować obszar wokół urządzenia, aby upewnić się, że nie występują zagrożenia pożarowe ani ryzyko zapłonu. Należy umieścić znaki "Zakaz palenia".
Wentylowanie.
- Sprawdzić, czy miejsce pracy to otwarta przestrzeń lub odpowiednio wentylowane pomieszczenie przed rozpoczęciem pracy przy elementach wewnętrznych układu lub przed przeprowadzaniem prac z użyciem wysokiej temperatury. Wentylacja powinna bezpiecznie rozpraszać wszelkie uwolnione ilości czynnika chłodniczego i, w idealnej sytuacji, odprowadzać go na zewnątrz do atmosfery.
Sprawdzanie urządzeń zawierających czynnik chłodniczy
- W przypadku wymiany elementów elektrycznych muszą być one zgodne z przeznaczeniem i mieć prawidłowe specyfikacje techniczne. Należy zawsze przestrzegać instrukcji dotyczących konserwacji i serwisowania dostarczonych przez producenta.
- W razie jakichkolwiek wątpliwości należy skontaktować się z działem technicznym produktu w celu uzyskania pomocy.
- Dla instalacji zawierających łatwopalne czynniki chłodnicze należy przeprowadzić poniższe kontrole:
Rzeczywista objętość czynnika chłodniczego określa się na podstawie kubatury pomieszczenia, w którym są montowane elementy zawierające czynnik chłodniczy. - Wyposażenie wentylacyjne i wyloty działają prawidłowo oraz nie są zasłonięte. - W przypadku stosowania pośredniego obwodu czynnika chłodniczego dodatkowy obwód należy sprawdzić pod kątem obecności czynnika. - Oznaczenia wyposażenia muszą być widoczne i czytelne. Nieczytelne oznaczenia i znaki należy wymienić. - Przewód czynnika chłodniczego lub podzespoły montuje się w położeniu, w którym nie są wystawione na działanie żadnych substancji mogących powodować korozję podzespołów zawierających czynnik chłodniczy, chyba że podzespoły te są wykonane z materiałów z natury
odpornych na korozję lub odpowiednio zabezpieczonych.
Sprawdzanie urządzeń elektrycznych
- Naprawy i konserwacja elementów elektrycznych obejmują procedury wstępnych kontroli bezpieczeństwa oraz kontroli elementów.
- Jeśli wystąpiła usterka mogąca wpływać na bezpieczeństwo, nie wolno podłączać zasilania elektrycznego do obwodu do czasu jej usunięcia.
- Jeśli nie można natychmiast usunąć usterki, a jednak jest wymagane zachowanie ciągłości pracy urządzenia, należy zastosować odpowiednie rozwiązanie tymczasowe.
- Należy je zgłosić do właściciela urządzenia w celu poinformowania wszystkich stron.
- Wstępne kontrole bezpieczeństwa obejmują:
- Kondensatory są rozładowane: zostanie to przeprowadzone w bezpieczny sposób, aby uniknąć potencjalnego iskrzenia.
- Żadne elementy elektryczne pod napięciem oraz okablowanie nie będą odsłonięte podczas uzupełniania, opróżniania lub czyszczenia układu.
- Ciągłość uziemienia zabezpieczającego.
Naprawianie uszczelnionych elementów
- Podczas naprawy uszczelnionych elementów wszystkie źródła zasilania elektrycznego muszą zostać odłączone od urządzenia przed demontowaniem uszczelnionych pokryw itp.
- Jeśli źródło zasilania elektrycznego jest absolutnie niezbędne podczas serwisowania urządzenia, w najbardziej krytycznym punkcie należy zamontować stale aktywny detektor nieszczelności w celu ostrzegania o potencjalnie niebezpiecznych sytuacjach.
- Należy zwrócić szczególną uwagę, aby podczas pracy przy elementach elektrycznych nie zmodyfikować obudowy w sposób, który wpłynie na poziom ochrony.
- Obejmuje to uszkodzenie przewodów, nadmierną liczbę złączy, zastosowanie styków niezgodnych z oryginalną specyfikacją, uszkodzenia uszczelek, nieprawidłowe zamontowanie dławików itp.
- Sprawdzić, czy przyrząd jest zamontowany prawidłowo.
- Należy upewnić się, że uszczelki i materiały uszczelniające nie uległy degradacji w stopniu uniemożliwiającym skuteczne zapobieganie przedostawaniu się atmosfer palnych. Części zamienne muszą być zgodne ze specyfikacjami technicznymi producenta.
Naprawianie elementów iskrobezpiecznych
- Nie stosować żadnych stałych obciążeń indukcyjnych ani pojemnościowych w obwodzie bez sprawdzenia, czy nie spowoduje to przekroczenia dopuszczalnego napięcia i natężenia prądu w urządzeniu.
- Elementy iskrobezpieczne to jedyne komponenty urządzenia, przy których można pracować w łatwopalnej atmosferze, gdy są one pod napięciem.
- Przyrząd testowy musi mieć odpowiednie parametry.
- Wymieniać elementy tylko na części określone przez producenta.
- Użycie innych części grozi zapłonem czynnika chłodniczego w atmosferze w wyniku nieszczelności.
UWAGA
- Stosowanie uszczelniaczy silikonowych może ograniczyć skuteczność niektórych typów urządzeń do wykrywania nieszczelności.
- Komponenty iskrobezpieczne nie muszą być izolowane przy rozprężaniu.
Okablowanie
- Okablowanie nie może wykazywać oznak zużycia, korozji, nadmiernego napięcia, drgań, oddziaływania ostrych krawędzi ani żadnych innych oznak oddziaływania środowiskowego.
- Kontrola musi również uwzględniać skutki starzenia się lub stałych drgań z takich źródeł, jak sprężarki lub wentylatory.
Wykrywanie łatwopalnych czynników chłodniczych
- Pod żadnym pozorem do szukania lub wykrywania wycieków czynnika chłodniczego nie wolno stosować potencjalnych źródeł zapłonu.
- Nie wolno używać palnika halonowego (ani żadnego innego wykrywacza z otwartym ogniem).
- Poniższe metody wykrywania wycieków uznaje się za dopuszczalne dla wszystkich układów chłodniczych.
- Elektroniczne detektory wycieków mogą być używane do wykrywania wycieków czynnika, lecz w przypadku czynników palnych czułość może być niewystarczająca lub wymagać ponownej kalibracji. Urządzenia detekcyjne należy kalibrować w strefie wolnej od czynnika chłodniczego.
- Sprawdzić, czy detektor nie jest potencjalnym źródłem zapłonu oraz czy jest odpowiedni do stosowanego czynnika chłodniczego.
- Urządzenie do wykrywania nieszczelności należy ustawić na wartość procentową LFL czynnika chłodniczego oraz skalibrować do wykrywania czynnika chłodniczego, gdy objętość procentowa gazu jest prawidłowa (maksymalnie 25%).
- Płyny do wykrywania nieszczelności są przeznaczone do stosowania z większością czynników chłodniczych, ale zaleca się unikanie detergentów zawierających chlor, ponieważ może on wejść w reakcję z czynnikiem chłodniczym, powodując korodowanie przewodów.
UWAGA
- Przykładami płynów do wykrywania nieszczelności są
- Metoda tworzenia pęcherzyków
- Środki fluorescencyjne
- Jeśli istnieje podejrzenie nieszczelności, należy usunąć/ugasić wszystkie źródła otwartego ognia.
- W przypadku wykrycia wycieku czynnika chłodniczego wymagającego lutowania
opróżnić układ z całego czynnika chłodniczego lub odizolować obwód (za pomocą zaworów odcinających) w części układu nieobjętej nieszczelnością. Usuwanie czynnika chłodniczego powinno odbywać się zgodnie z procedurą usuwania i opróżniania.
Usuwanie i opróżnianie
- Podczas prac przy obwodzie czynnika chłodniczego w celu dokonania naprawy — lub w jakimkolwiek innym celu — należy stosować konwencjonalne procedury. Jednak w przypadku łatwopalnych czynników chłodniczych ważne jest przestrzeganie najlepszych praktyk, ponieważ palność stanowi ważny czynnik. Należy przestrzegać poniższej procedury:
- Usunąć czynnik chłodniczy;
- Przedmuchać obwód gazem obojętnym (opcjonalnie dla A2L);
- Usunąć gaz obojętny (opcjonalnie dla A2L);
- Przedmuchać gazem obojętnym (opcjonalnie dla A2L);
- Otworzyć układ poprzez przecięcie lub lutowanie.
Czynnik chłodniczy należy odzyskać poprzez przekierowanie do odpowiedniej butli do odzysku czynnika. - W przypadku urządzeń zawierających łatwopalne czynniki chłodnicze inne niż czynniki chłodnicze A2L, układ należy przedmuchać azotem beztlenowym, aby uczynić urządzenie bezpiecznym dla łatwopalnych czynników chłodniczych. - Może wystąpić potrzeba kilkukrotnego powtórzenia tego procesu. - Do odpowietrzania układów chłodniczych nie należy używać sprężonego powietrza lub tlenu. - W przypadku urządzeń zawierających łatwopalne czynniki chłodnicze inne niż czynniki chłodnicze A2L, usuwanie czynników chłodniczych należy osiągnąć poprzez przerwanie próżni w układzie za pomocą azotu beztlenowego i kontynuowanie napełniania aż do osiągnięcia ciśnienia roboczego, następnie odpowietrzenie do atmosfery i wreszcie obniżenie do próżni. - Proces należy powtarzać, aż do całkowitego opróżnienia układu z czynnika chłodniczego. - Po zastosowaniu ostatniej porcji azotu beztlenowego, układ należy odpowietrzyć do ciśnienia atmosferycznego, aby umożliwić pracę. - Ta czynność jest absolutnie niezbędna, jeśli prace wykonywane przy instalacji rurowej obejmują lutowanie. - Należy upewnić się, że wylot pompy próżniowej nie znajduje się w pobliżu potencjalnych źródeł zapłonu oraz że dostępna jest wentylacja.
Procedura napełniania układu czynnikiem chłodniczym
- Oprócz konwencjonalnych procedur napełniania układu czynnikiem chłodniczym, należy przestrzegać następujących wymogów. Zwrócić uwagę, aby podczas napełniania obwodu nie doszło do zanieczyszczenia innymi czynnikami
chłodniczymi. Przewody powinny być jak najkrótsze, aby zawierały jak najmniej czynnika chłodniczego.
- Butle należy przechowywać w odpowiednim miejscu, zgodnie z instrukcją.
- Przed rozpoczęciem napełniania układu chłodzącego czynnikiem chłodniczym sprawdzić, czy układ jest uziemiony.
- Oznaczyć układ po ukończeniu napełniania (jeśli nie zostało to jeszcze zrobione).
- Należy zachować szczególną ostrożność, aby nie napełnić nadmiernie układu chłodzącego.
- Przed napełnieniem układu należy wykonać próbę ciśnieniową z użyciem odpowiedniego gazu czyszczącego.
- Po zakończeniu napełniania i przed oddaniem do eksploatacji należy sprawdzić szczelność układu.
- Szczelność należy sprawdzić ponownie przy opuszczaniu miejsca instalacji.
Odzyskiwanie
- Podczas usuwania czynnika chłodniczego z układu (w celu serwisowania lub wycofania z eksploatacji) zaleca się, dla praktyki, bezpieczne usunięcie całego czynnika chłodniczego.
- Podczas tłoczenia czynnika chłodniczego do butli należy stosować tylko odpowiednie butle do odzyskiwania czynnika chłodniczego.
- Sprawdzić, czy jest odpowiednia liczba butli, aby pomieścić cały czynnik chłodniczy z układu.
- Wszystkie stosowane butle muszą być przeznaczone do odzyskiwania czynnika chłodniczego oraz oznaczone typem czynnika (np. specjalne butle do odzyskiwania czynnika chłodniczego).
- Butle do odzyskiwania czynnika chłodniczego muszą być dokładnie opróżnione i, jeśli to możliwe, schłodzone przed rozpoczęciem odzyskiwania. Puste butle do odzyskiwania czynnika chłodniczego muszą być dokładnie opróżnione i, jeśli to możliwe, schłodzone przed rozpoczęciem odzyskiwania.
- Urządzenia do odzyskiwania czynnika chłodniczego muszą być sprawne, zawierać instrukcje obsługi w łatwo dostępnym miejscu, i być odpowiednie do odzyskiwania danego typu łatwopalnego czynnika chłodniczego.
- Ponadto należy przygotować zestaw sprawnych i skalibrowanych wag.
- Przewody muszą być wyposażone w szczelne przyłącza oraz być w dobrym stanie.
- Przed zastosowaniem urządzenia do odzyskiwania czynnika chłodniczego należy sprawdzić, czy jest ono sprawne, było odpowiednio konserwowane oraz czy wszelkie powiązane elementy elektryczne są odizolowane w celu zapobieżenia zapłonowi na wypadek uwolnienia czynnika chłodniczego. W razie wątpliwości należy skontaktować się z producentem.
- Odzyskany czynnik chłodniczy należy zwrócić do dostawcy w odpowiednich butlach oraz odebrać odpowiednią kartę przekazania odpadów.
- Nie wolno mieszać czynników chłodniczych w urządzeniach do ich odzyskiwania, a szczególnie w samych butlach. W przypadku demontażu sprężarek lub usuwania olejów do sprężarek należy sprawdzić, czy
zostały one odpowiednio oczyszczone, aby łatwopalny czynnik chłodniczy nie pozostał w żadnym ze środków smarnych.
- Proces oczyszczania należy wykonać przed zwróceniem sprężarki do dostawcy.
- Aby przyspieszyć ten proces, wolno używać tylko ogrzewania elektrycznego korpusu sprężarki.
- Podczas opróżniania układu z oleju należy zachować szczególną ostrożność.
Oznaczenia
- Na urządzeniu należy umieścić oznaczenia informujące o jego wycofaniu z eksploatacji oraz opróżnieniu czynnika chłodniczego.
- Na etykiecie należy umieścić datę oraz podpis odpowiedniej osoby.
- Sprawdzić, czy na urządzeniu są etykiety informujące, że zawiera ono łatwopalny czynnik chłodniczy.
Wycofanie urządzenia z eksploatacji
- Przed wykonaniem niniejszej procedury jest niezwykle ważne, aby serwisant dokładnie zaznajomił się z urządzeniem i jego wszystkimi elementami. Zalecanà基础知识
- Zalecanà基础知识
- Zalecanà基础知识
- Zalecanà基础知识
- Zalecanà基础知识
- Zalecanà基础知识
- Zalecanà基础知识
- Zalecanà基础知识
- Zalecanà基础知识
- Przed wykonaniem czynności należy przygotować próbkę oleju lub czynnika chłodniczego na wypadek, gdyby przy ponownym użyciem danego czynnika chłodniczego była wymagana analiza.
- Jest niezwykle ważne, aby przy wykonywaniu czynności było dostępne zasilanie elektryczne.
a) Zapoznać się z urządzeniem i jego obsługą. b) Odizolować układ elektryczny.
c) Przed rozpoczęciem procedury sprawdzić, czy:
- są dostępne mechaniczne urządzenia transportowe (jeśli są wymagane) do transportu butli z czynnikiem chłodniczym;
- są dostępne środki ochrony indywidualnej i czy są prawidłowo stosowane;
- proces odzyskiwania czynnika jest cały czas nadzorowany przez osobę o odpowiednich kwalifikacjach;
- urządzenia oraz butle do odzyskiwania czynnika są zgodne z odpowiednimi normami.
d) Jeśli to możliwe, doprowadzić do podciśnienia układ czynnika chłodniczego.
e) Jeśli nie można uzyskać podciśnienia, wykonać kolektor, aby można było usunąć czynnik chłodniczy z różnych części układu. f) Przed rozpoczęciem odzyskiwania czynnika chłodniczego sprawdzić, czy butla została ustawiona na wadze. g) Uruchomić urządzenie do odzyskiwania czynnika chłodniczego i obsługiwać je zgodnie z instrukcjami. h) Nie napełniać butli zbyt dużą ilością czynnika (nie więcej niż 80% objętości czynnika w postaci ciekłej). i) Nie przekraczać maksymalnego ciśnienia roboczego butli, nawet tymczasowo. j) Po prawidłowym napełnieniu butli i zakończeniu procesu sprawdzić, czy butle oraz urządzenia do odzyskiwania czynnika zostały szybko usunięte z
miejsca pracy, a wszystkie zawory odcinające w urządzeniu są zamknięte.
k) Nie wolno używać odzyskanego czynnika chłodniczego do napełniania innego układu, o ile czynnik nie zostanie w pierwszej kolejności oczyszczony i sprawdzony.
Kwalifikacja pracowników
Instrukcja powinna zawierać konkretne informacje o wymaganych kwalifikacjach personelu wykonującego czynności konserwacyjne, serwisowe i naprawcze.
- Wdzieranie się do obiegu chłodniczego.
- Otwieranie zaplombowanych elementów.
- Otwieranie osłon wentylowanych.
- W przypadku instalacji z mechanicznymi złączami montowanymi na stałe, które są odsłonięte w przestrzeni mieszkalnej, instrukcja powinna określać, gdzie czujnik powinien być umieszczony.
- W odległości 2 m w poziomie w linii wzroku od jednostki i na ścianie w pomieszczeniu, w którym urządzenie jest zainstalowane; oraz
- 100 mm nad podłogą, gdzie h0 nie przekracza 300 mm od podłogi; lub
- 300 mm nad podłogą, gdzie h0 jest większe niż 300 mm powyżej podłogi.
NAPEŁNIANIE CZYNNIKIEM CHŁODNICZYM
Minimalna powierzchnia podłogi
Wszystkie jednostki wewnętrzne należy instalować tak, aby A lub VA było większe niż Amin.
Schemat blokowy

*1 (ISO 5149-3:2014, punkt 5)
- Mc: Całkowita ilość czynnika chłodniczego w układzie (kg) A: powierzchnia podłogi (powierzchnia pomieszczenia, w którym zainstalowano jednostkę wewnętrzną, lub najmniejsza powierzchnia pomieszczenia połączonego systemem kanałów) VA: wentylowana powierzchnia podłogi (suma powierzchni pomieszczeń połączonych wentylacją naturalną)
- Amin: minimalna powierzchnia podłogi (patrz Tabela 1 lub 2)
- Jednostka ETRS: Enhanced Tightness Refrigerating Systems (układ chłodniczy o podwyższonej szczelności)
- hinst: wysokość instalacji. Wysokość. h0: wysokość uwolnienia. Wysokość referencyjna lub wysokość najniższego otworu połączenia kanałowego z każdym klimatyzowanym pomieszczeniem

• Jednostka wewnętrzna 1: hinst = 0, h0 = h1, A = A1, VA = A1 + A2 (jeśli warunek wentylacji naturalnej jest spełniony) • Jednostka wewnętrzna 2: hinst = h2, h0 = h2, A = A2, VA = A1 + A2 (jeśli warunek wentylacji naturalnej jest spełniony) • Jednostka wewnętrzna 3: hinst = h3, h0 = h4, A = A3 Otwór wentylacji naturalnej Otwór powrotny Otwór nawiewny
Jak obliczyć maksymalną ilość czynnika chłodniczego
Podczas montażu urządzenia, ilość dodatkowego czynnika chłodniczego musi uwzględniać średnicę i długość rury oraz ilość czynnika chłodniczego, która ma zostać napełniona w jednostce wewnętrznej.
Ilość dodatkowego czynnika chłodniczego (kg)
= Łączna długość rur (m): Ø 22,20 mm × 0,313 kg/m (R32) + Łączna długość rur (m): Ø 19,05 mm × 0,235 kg/m (R32) + Łączna długość rur (m): Ø 15,88 mm × 0,153 kg/m (R32) + Łączna długość rur (m): Ø 12,70 mm × 0,103 kg/m (R32) + Łączna długość rur (m): Ø 9,52 mm × 0,053 kg/m (R32) + Łączna długość rur (m): Ø 6,35 mm × 0,019 kg/m (R32) + Liczba zainstalowanych jednostek HR (2, 3, 4 porty) × 0,45 kg (R32) + Liczba zainstalowanych jednostek HR (6, 8 portów) × 0,9 kg (R32) + Ilość dodatkowego czynnika chłodniczego dla jednostki wewnętrznej*1
*1 Zapoznaj się z arkuszem o nazwie Tabela dodatkowego czynnika chłodniczego IDU. Znajduje się on w jednostce zewnętrznej.
Jednostka ETRS
Aby zainstalować jednostkę wewnętrzną, mogą być wymagane środki bezpieczeństwa w zależności od powierzchni A lub wentylowanej powierzchni VA (gdy stosowana jest wentylacja naturalna). Maksymalna ilość napełnienia systemu wynosi 15,960 × liczba jednostek wewnętrznych w systemie, nie więcej niż 63,856 kg. Środki bezpieczeństwa to: zestaw alarmowy LG (PLDCAA0S), zawór odcinający LBRHPZ0*0) oraz wentylacja naturalna. Szczegółowe informacje o akcesoriach (zestaw alarmowy, zawór odcinający) znajdują się w instrukcji akcesoriów.
Wykres i tabela oparte na wysokości pomieszczenia 1,8 m. Jeśli jest wyższa (maks. 2,2 m), można zastosować mniejszą minimalną powierzchnię podłogi.
Minimalna powierzchnia podłogi najniższej kondygnacji podziemnej
1Brak wymogu stosowania środka bezpieczeństwa Dwa środki bezpieczeństwa 3Instalacja niedozwolona
Minimalna powierzchnia podłogi innych kondygnacji
1Brak wymogu stosowania urządzenia bezpieczeństwa 2jeden środek bezpieczeństwa Dwa środki bezpieczeństwa
Instalacja ogólna
Aby zainstalować Jednostkę wewnętrzną, mogą być wymagane środki bezpieczeństwa w zależności od powierzchni lub VA (gdy stosowana jest wentylacja naturalna). Jeżeli Mc jest większe niż 15,964 kg, należy zastosować wentylację naturalną. Wykres i tabela oparto na minimalnej wysokości instalacji Jednostek wewnętrznych. Jeżeli wysokość jest większa, może obowiązywać większa minimalna powierzchnia podłogi. h0 różni się w zależności od typu modelu.

- Sufitowe podwieszane, naścienne: 2,2 m
- Kasetonowe, przypodłogowe (PT, PF): 1,8 m Hydrokit (ścienny): 1,3 m Hydrokit (wolnostojący) przypodłogowe (inne): 0,6 m Kanałowe: wysokość najniższego otworu połączenia kanałowego z każdym klimatyzowanym pomieszczeniem
Warunki wentylacji naturalnej
Jeżeli zainstalowano wentylację naturalną spełniającą poniższe warunki, „A" można zastąpić „VA". Dla jednostek ETRS, jeśli ETRS jest używany jako środek bezpieczeństwa, „A" nie może być zastąpione przez „VA".
Dla dolnego otworu:
- Nie jest to otwór na zewnątrz
- Otwór nie może być zamknięty
- Otwór musi być ≥ Anvmin
- Powierzchnia otworów powyżej 300 mm od podłogi nie jest brana pod uwagę przy określaniu Anvmin. Co najmniej 50% Anv znajduje się mniej niż 200 mm nad podłogą
- Spód dolnego otworu znajduje się ≤100 mm od podłogi
- Wysokość otworu D wynosi ≥ 20 mm
- W przypadku górnego otworu:
- Nie jest to otwór na zewnątrz
- Otwór nie może być zamknięty
- Otwór musi wynosić ≥ 50% Anv,min. Spód górnego otworu musi znajdować się ≥ 1500 mm nad podłogą
- Wysokość otworu D wynosi ≥ 20 mm

Pomieszczenie 1 Pomieszczenie 2 3 Bez liczenia
- Minimalny obszar otworu (Anv)
Anv _ = m _ c - m _ LFL × 1 0 4 × √ Ag × m _ M/M - 2 9
g to przyspieszenie grawitacyjne 9,81 m/s²
29 to średnia masa molowa powietrza w kg/kmol.
Anv to minimalny otwór dla naturalnej wentylacji w m²
Dla jednostki ETRS, Anvmin = 0.013 m2
mc to rzeczywista ilość czynnika chłodniczego w układzie w kg;
To dopuszczalna maksymalna ilość czynnika chłodniczego w układzie w kg, obliczana zgodnie ze wzorem poniżej lub 15,964 kg.
m = 2.5 × (LFL)5/4 × h0 × (A)1/2
Nie przekraczać wartości podanych poniżej.
m = 0.75 × LFL × h0 × A
LFL to dolna granica zapalności
w kg/m3;
A to obszar pomieszczenia w m²;
M
to masa molowa czynnika chłodniczego w kg/kmol;

Nieistnienie źródeł zapłonu
Instrukcje bezpieczeństwa serwisowe 4
