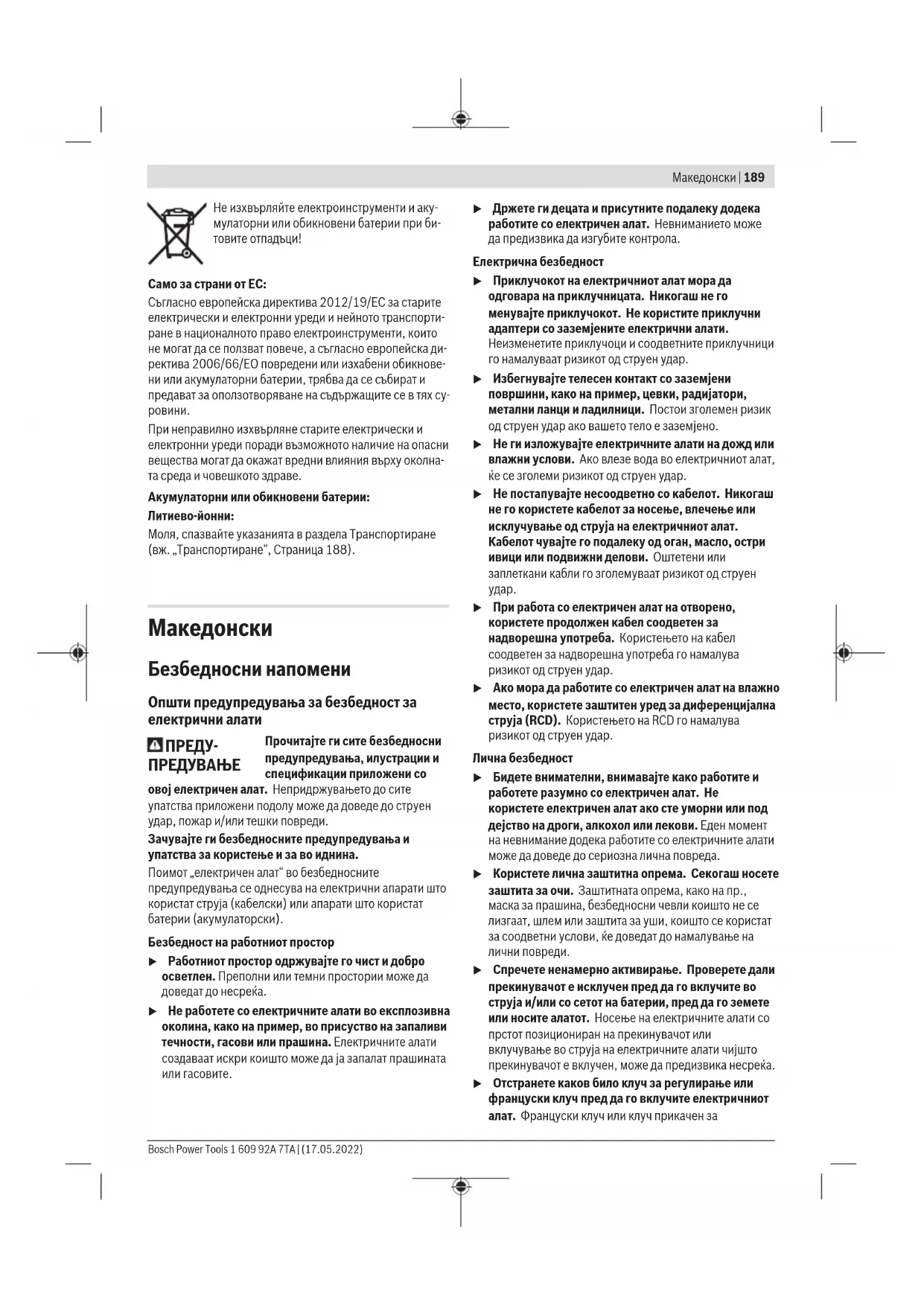

Македонски Страница 189

се запали, да запуши, да експлодира или да се прег-

логото на Бош надолу.

Безбедносни напомени

Општи предупредувања за безбедност за

Прочитајте ги сите безбедносни

предупредувања, илустрации и

спецификации приложени со

овој електричен алат. Непридржувањето до сите

упатства приложени подолу може да доведе до струен

удар, пожар и/или тешки повреди.

Зачувајте ги безбедносните предупредувања и

упатства за користење и за во иднина.

Поимот „електричен алат“ во безбедносните

предупредувања се однесува на електрични апарати што

користат струја (кабелски) или апарати што користат

батерии (акумулаторски).

Безбедност на работниот простор u Работниот простор одржувајте го чист и добро осветлен. Преполни или темни простории може да

доведат до несреќа. u Не работете со електричните алати во експлозивна околина, како на пример, во присуство на запаливи

течности, гасови или прашина. Електричните алати

создаваат искри коишто може да ја запалат прашината

или гасовите. u Држете ги децата и присутните подалеку додека работите со електричен алат. Невниманието може

да предизвика да изгубите контрола.

Електрична безбедност u Приклучокот на електричниот алат мора да одговара на приклучницата. Никогаш не го

менувајте приклучокот. Не користите приклучни

адаптери со заземјените електрични алати.

Неизменетите приклучоци и соодветните приклучници

го намалуваат ризикот од струен удар. u Избегнувајте телесен контакт со заземјени површини, како на пример, цевки, радијатори,

метални ланци и ладилници. Постои зголемен ризик

од струен удар ако вашето тело е заземјено. u Не ги изложувајте електричните алати на дожд или влажни услови. Ако влезе вода во електричниот алат,

ќе се зголеми ризикот од струен удар. u Не постапувајте несоодветно со кабелот. Никогаш не го користете кабелот за носење, влечење или

исклучување од струја на електричниот алат.

Кабелот чувајте го подалеку од оган, масло, остри

ивици или подвижни делови. Оштетени или

заплеткани кабли го зголемуваат ризикот од струен

удар. u При работа со електричен алат на отворено, користете продолжен кабел соодветен за

надворешна употреба. Користењето на кабел

соодветен за надворешна употреба го намалува

ризикот од струен удар. u Ако мора да работите со електричен алат на влажно место, користете заштитен уред за диференцијална

струја (RCD). Користењето на RCD го намалува

ризикот од струен удар.

Лична безбедност u Бидете внимателни, внимавајте како работите и работете разумно со електричен алат. Не

користете електричен алат ако сте уморни или под

дејство на дроги, алкохол или лекови. Еден момент

на невнимание додека работите со електричните алати

може да доведе до сериозна лична повреда. u Користете лична заштитна опрема. Секогаш носете заштита за очи. Заштитната опрема, како на пр.,

маска за прашина, безбедносни чевли коишто не се

лизгаат, шлем или заштита за уши, коишто се користат

за соодветни услови, ќе доведат до намалување на

лични повреди. u Спречете ненамерно активирање. Проверете дали прекинувачот е исклучен пред да го вклучите во

струја и/или со сетот на батерии, пред да го земете

или носите алатот. Носење на електричните алати со

прстот позициониран на прекинувачот или

вклучување во струја на електричните алати чијшто

прекинувачот е вклучен, може да предизвика несреќа. u Отстранете каков било клуч за регулирање или француски клуч пред да го вклучите електричниот

алат. Француски клуч или клуч прикачен за Bosch Power Tools 1 609 92A 7TA | (17.05.2022)190 | Македонски

ротирачкиот дел на електричниот алат може да доведе

u Не ги пречекорувајте ограничувањата. Постојано

одржувајте соодветна положба и рамнотежа. Ова

овозможува подобра контрола на електричниот алат

во непредвидливи ситуации.

u Облечете се соодветно. Не носете широка облека и

накит. Косата и алиштата треба да бидат подалеку

од подвижните делови. Широката облека, накитот

или долгата коса може да се закачат за подвижните

u Ако се користат поврзани уреди за вадење

прашина и собирање предмети, проверете дали се

правилно поврзани и користени. Собирањето

прашина може да ги намали опасностите

предизвикани од неа.

u Не дозволувајте искуството стекнато со честа

употреба на алатите да ве направи спокојни и да ги

игнорирате безбедносните принципи при нивното

користење. Невнимателно движење може да

предизвика сериозна повреда во дел од секунда.

Употреба и чување на електричните алати

u Не го преоптоварувајте електричниот алат.

Користете соодветен електричен алат за намената.

Со соодветниот електричен алат подобро, побезбедно

и побрзо ќе ја извршите работата за која е наменет.

u Не користете електричен алат ако не можете да го

вклучите и исклучите со помош на прекинувачот.

Секој електричен алат којшто не може да се

контролира со прекинувачот е опасен и мора да се

u Исклучете го електричниот алат од струја и/или

извадете го сетот на батерии, ако се вади, пред да

правите некакви прилагодувања, менувате

дополнителна опрема или го складирате

електричниот алат. Со овие превентивни

безбедносни мерки се намалува ризикот од случајно

вклучување на електричниот алат.

u Чувајте ги електричните алати подалеку од дофат

на деца и не дозволувајте лицата кои не ракувале

со електричниот алат или не се запознаени со ова

упатство да работат со истиот. Електричните алати

се опасни во рацете на необучени корисници.

u Одржување на електрични алати и дополнителна

опрема. Проверете го порамнувањето или

прицврстување на подвижните делови, спојот на

деловите и сите други услови што може негативно

да влијаат врз функционирањето на електричниот

алат. Ако е оштетен, однесете го електричниот алат

на поправка пред да го користите. Многу несреќи се

предизвикани заради несоодветно одржување на

u Острете и чистете ги алатите за сечење. Соодветно

одржуваните ивици на алатите за сечење помалку се

виткаат и полесно се контролираат.

u Електричниот алат, дополнителната опрема,

деловите и др., користете ги во согласност со ова

упатство, внимавајте на работните услови и

работата која ја вршите. Користењето на

електричниот алат за други намени може да доведе до

u Рачките и површините за држење одржувајте ги

суви, чисти и неизмастени. Рачките и површините за

држење што се лизгаат не овозможуваат безбедно

ракување и контрола на алатот во непредвидливи

Употреба и чување на батериски алат

u Полнете ја батеријата само со полнач наведен од

производителот. Полнач којшто е соодветен за еден

тип сет на батерии може да предизвика опасност од

пожар ако се користи за друг сет на батерии.

u Електричните алати користете ги само со

специјално наменети сетови на батерии.

Користењето на други сетови на батерии може да

предизвика опасност од повреда или пожар.

u Кога не го користите сетот на батерии, чувајте го

подалеку од други метални предмети, како на пр.,

спојувалки, монети, клучеви, шајки, завртки или

други помали метални предмети што може да

предизвикаат спој од еден до друг извор. Краток

спој на батериските извори може да предизвика

изгореници или пожар.

u Под непредвидени околности, течноста може да

истече од батеријата; избегнувајте контакт. При

случаен допир, измијте се со млаз вода. Ако

течноста влезе во очите, побарајте дополнителна

медицинска помош. Течност истечена од батеријата

може да предизвика иритација или изгореници.

u Не употребувајте сет на батерии или алат што е

оштетен или изменет. Оштетени или изменети

батерии може да реагираат непредвидливо и да

предизвикаат пожар, експлозија или опасност од

u Не го изложувајте сетот на батерии или алатот на

оган или висока температура. Изложувањето на оган

или на температура повисока од 130°C може да

предизвика експлозија.

u Следете ги сите упатства за полнење и не го

полнете сетот на батерии или алатот надвор од

температурниот опсег наведен во упатствата.

Неправилното полнење или на температура надвор од

наведениот опсег може да ја оштети батеријата и да ја

зголеми опасноста од пожар.

u Електричниот алат сервисирајте го кај

квалификувано лице кое користи само идентични

резервни делови. Со ова се овозможува безбедно

одржување на електричниот алат.

u Никогаш не поправајте оштетени сетови на

батерии. Поправката на сетови на батерии треба да ја

врши само производителот или овластен сервис.

1 609 92A 7TA | (17.05.2022) Bosch Power ToolsМакедонски | 191

Безбедносни напомени за кружни пили

u ОПАСНОСТ: Држете ги рацете подалеку од

површината за сечење и од сечилото. Доколку ја

држите пилата со двете раце, нема да се исечете со

u Не посегнувајте под делот што се обработува.

Заштитниот поклопец не може да ве заштити од

сечилото доколку посегнете под делот што се

u Прилагодете ја длабочината на сечење според

дебелината на делот што се обработува. Под делот

што се обработува треба да се гледа помалку од

половина запчаник од сечилото.

u Никогаш не го држете делот што се обработува во

рака, и не го поставувајте преку нога за време на

сечењето. Поставете го делот што се обработува на

стабилна платформа. Многу е важно правилно да ја

изведувате работата, за да ја минимизирате

изложеноста на телото, заглавувањето на сечилото

или губењето контрола.

u Држете го електричниот алат за изолираната

површина додека сечете, за сечилото да не дојде

во контакт со скриена жица. Ако опремата за сечење

дојде во допир со жица под напон, може да ги изложи

металните делови на електричниот алат под напон и

операторот може да добие струен удар.

u При процесот на сечење по должина, секогаш

користете паралелен граничник или аголен

граничник. Ова ја подобрува прецизноста на

сечењето и ги намалува шансите за извиткување на

u Секогаш користете сечила со точна големина и

форма (дијамантски наспроти тркалезни) за арбор

дупките. Сечилата што не се совпаѓаат со

монтираниот тврд дел на пилата, ќе се поместат

надвор од центарот и ќе изгубите контрола.

u Никогаш не користете оштетени или неправилни

подлошки за сечила или гвинтови. Подлошките за

сечила и гвинтовите се специјални изработени за

вашата пила, за оптимално и безбедно работење.

Одбивање и слични предупредувања

- одбивањето е ненадејна реакција на делот што се

обработува заради приклештено, заглавено или

нерамномерно сечило на пилата, предизвикувајќи

пилата да излезе од лежиштето и да отскокне кон

- кога сечилото цврсто се приклештува или заглавува

поради затворање на лежиштето, тоа се гаси и моторната

реакција брзо ја враќа единицата кон операторот;

–доколку сечилото се превитка или се измести за време

на сечењето, запчаниците на задниот раб од сечилото

може да се закопаат во горниот дел на дрвото

предизвикувајќи тоа да излезе од лежиштето и да

отскокне кон операторот.

Одбивањето е резултат на погрешна употреба и/или

несоодветни оперативни постапки или услови и може да

се избегне со преземање на соодветните превентивни

мерки наведени подолу.

u Цврсто држете ја пилата и поставете ги рацете така

што ќе бидат отпорни на силите на одбивањето.

Поставете го телото на едната страна од сечилото,

но никако паралелно со него. Одбивањето може да

предизвика пилата да отскокне наназад, но

операторот може да ги контролира силите на

одбивање доколку ги преземе соодветните мерки за

u Кога сечилото се навалува или кога прекинува

сечењето од која било причина, отпуштете го

активаторот и држете го уредот неподвижен сѐ

додека сечилото целосно не запре. Никогаш не ја

отстранувајте пилата или не ја вметнувајте додека

сечилото е во движење бидејќи може да дојде до

одбивање. Извршете проверки и поправки за да ја

елиминирате причината за навалување на сечилото.

u При рестартирање на пилата додека се наоѓа во

делот што се обработува, насочете ја кон центарот

на засекот така што запците да не го зафаќаат

материјалот. Ако пилата се навали, може да се

приближи или да се одбие од работното парче додека

е во процес на рестартирање.

u Потпрете ги големите делови што се обработуваат

за да го намалите ризикот од приклештување или

одбивање на сечилото. Големите делови што ги

обработувате се искривуваат под својата тежина.

Потпирачите мора да се стават под двете страни на

делот што го обработувате, покрај линијата на засекот

и покрај работ на делот што го обработувате.

u Не користете тапи или оштетени сечила.

Ненаострени или несоодветно поставени сечила

прават тесни засеци создавајќи прекумерно триење,

извиткување на сечилото или одбивање.

u Длабочината на сечилото и рачките за

прилагодување на косината мора да се прицврстат

и да се осигураат пред да се направи засекот. Ако

прилагоденото сечило се подигне за време на

сечењето, може да предизвика навалување и

u Обрнете дополнително внимание при сечење во

постоечки ѕидови или други празнини. Испакнато

сечило може да пресече предмети кои може да

предизвикаат одбивање.

Функција на долен заштитен поклопец

u Пред секоја употреба проверете дали е правилно

затворен долниот штитник. Не работете со пилата

доколку долниот штитник не може слободно да се

движи и веднаш се затвора. Никогаш не го стегајте

или не го врзувајте долниот штитник додека е

отворен.Ако пилата случајно падне, долниот штитник

може да се извитка. Подигнете го долниот штитник со

повлекување на рачката, и уверете се дека слободно

Bosch Power Tools 1 609 92A 7TA | (17.05.2022)192 | Македонски

се движи, и не го допирајте сечилото ниту некој друг

дел, на аглите и длабочината на засекот.

u Проверете ја работата на пружината на долниот

заштитен поклопец. Доколку заштитниот поклопец

и пружината не функционираат правилно, мора да

се сервисираат пред употреба. Долниот заштитен

поклопец може побавно да работи поради оштетени

делови, лепливи наслаги или наталожена нечистотија.

u Долниот штитник може рачно да се повлече за

одредени засеци, како што се „убодни засеци“ и

„аголни засеци”. Подигнете го долниот штитник со

повлекување на рачката, и кога сечилото ќе го

пробие материјалот, долниот штитник мора да се

отпушти.За сите останати засеци, долниот штитник

автоматски ќе работи.

u Секогаш внимавајте долниот штитник да го

покрива сечилото пред да ја спуштите пилата на

работна маса или на под.Незаштитено, разлабавено

сечило ќе предизвика враќање на пилата наназад, и

сечење на сѐ со што ќе дојде во допир. Внимавајте на

времето што му е потребно на сечилото откако

прекинувачот ќе се ослободи.

Дополнителни безбедносни напомени

u Не ги фаќајте исфрлените струготини со раце. Може

да се повредите од ротирачките делови.

u Не работете со пилата над глава. Тогаш немате

доволна контрола врз електричниот алат.

u Користете соодветни уреди за пребарување, за да

ги пронајдете скриените електрични кабли или

консултирајте се со локалното претпријатие за

снабдување со електрична енергија. Контактот со

електрични кабли може да доведе до пожар и струен

удар. Оштетувањето на гасоводот може да доведе до

експлозија. Навлегувањето во водоводни цевки

предизвикува оштетување.

u Не го фиксирајте електричниот алат. Тој не е

предвиден за работа на маса за сечење.

u При „длабински рез“ и неаголни резови треба да се

постави водилката на пилата за да го спречи

страничното поместување. Страничното

поместување може да доведе до заглавување на

листот на пилата и до повратен удар.

u Не користете листови за пила од HSS-челик. Таквите

листови на пила може лесно да се скршат.

u Не сечете железни метали. Струготините би можеле

да го запалат вшмукувачот за прав.

u При оштетување и непрописна употреба на

батеријата може да излезе пареа. Внесете свеж

воздух и доколку има повредени однесете ги на лекар.

Пареата може да ги надразни дишните патишта.

u Не ја отворајте батеријата. Постои опасност од

u Батеријата може да се оштети од острите предмети

како на пр. клинци или одвртувач или со

надворешно влијание. Може да дојде до внатрешен

краток спој и батеријата може да се запали, да пушти

чад, да експлодира или да се прегрее.

u Користете ја батеријата само во производи од

производителот. Само на тој начин батеријата ќе се

заштити од опасно преоптоварување.

Заштитете ја батеријата од топлина, на пр.

од долготрајно изложување на сончеви

зраци, оган, вода и влага. Инаку, постои

опасност од експлозија.

u Почекајте додека електричниот алат сосема не

прекине со работа, пред да го тргнете настрана.

Алатот што се вметнува може да се блокира и да

доведе до губење контрола над уредот.

Опис на производот и

Прочитајте ги сите безбедносни напомени

и упатства. Грешките настанати како

резултат од непридржување до

безбедносните напомени и упатства може да

предизвикаат електричен удар, пожар и/или

Внимавајте на сликите во предниот дел на упатството за

Употреба со соодветна намена

Електричниот алат е наменет за правење на должински и

напречни резови на дрво со рамни и коси резови.

Илустрација на компоненти

Нумерирањето на сликите со компоненти се однесува на

приказот на електричниот алат на графичката страница.

Копче за отворање на батеријата

Блокада при вклучување на прекинувачот за

вклучување/исклучување

Прекинувач за вклучување/исклучување

Клуч со внатрешна шестаголна глава

Копче за блокирање на вретеното

Завртка за прицврстување за паралелен

Скала за аголот на закосување

Пеперутка-завртка за претходно избирање на

аголот на косо сечење

Ознака за сечење 45°

Приказ за наполнетост на батеријата

Приказ за контрола на температурата/заштита од

1 609 92A 7TA | (17.05.2022) Bosch Power ToolsМакедонски | 193

Пеперутка-завртка за претходно бирање на

длабочината на резот

Скала за подесување на длабочината на сечење

Лост за подесување на осцилаторен заштитен

Приклучна прирабница

Затегнувачка завртка

Светилка „PowerLight“

Референтна ознака за подесување на аголот на

Завртка за прицврстување на адаптерот за

Адаптер за всисување

Референтна ознака за подесување на длабочината

Илустрираната или опишана опрема не е дел од

стандардниот обем на испорака. Целосната опрема може

да ја најдете во нашата Програма за опрема.

Број на вртежи во празен

макс. длабочина на резот

– при агол на косо сечење

– при агол на косо сечење

Блокада за вретеното ●

мин. дијаметар на сечилото

макс. дебелина на листот на

Отвор за прифатот mm 15

A) во зависност од употребената батерија

B) ограничена јачина при температури <0 °C

Информации за бучава/вибрации

Вредностите за емисија на бучава се одредуваат

согласно EN62841-2-5.

Нивото на звук на електричниот алат оценето со A

типично изнесува: ниво на звучен притисок 82dB(A);

ниво на звучна јачина 93dB(A). Несигурност K=3dB.

Носете заштита за слухот!

Вкупните вредности на вибрации a

три насоки) и несигурност K дадени се во согласност со

Нивото на вибрации наведено во овие упатства и

вредноста на емисијата на бучава се измерени според

мерни постапки и можат да се користат за споредба меѓу

електрични алати. Исто така може да се прилагоди за

предвремена процена на нивото на вибрации и емисијата

Наведеното ниво на вибрации и вредноста на емисијата

на бучава ги претставуваат главните примени на

електричниот алат. Доколку електричниот алат се

користи за други примени, алатот што се вметнува

отстапува од нормите или недоволно се одржува, нивото

на вибрации и вредноста на емисијата на бучава можат да

отстапуваат. Ова може значително да го зголеми нивото

на вибрации и емисијата на бучава во целокупниот

За прецизно одредување на нивото на вибрации и

емисијата на бучава, треба да се земе предвид периодот

во кој уредот е исклучен или работи, а не во моментот

кога е во употреба. Ова може значително да го намали

нивото на вибрации и емисијата на бучава во

целокупниот период на работење.

Утврдете ги дополнителните мерки за безбедност за

заштита на корисникот од влијанието од вибрациите,

како на пр.: одржување на електричните алати и алатите

за вметнување, одржување на топлината на дланките,

организирање на текот на работата.

Bosch Power Tools 1 609 92A 7TA | (17.05.2022)194 | Македонски

u Употребувајте само сечила за пила, чија

максимално дозволена брзина е повисока од

бројот на празни вртежи на вашиот електричен

Полнење на батеријата

u Користете ги само полначите што се наведени на

страницата со опрема. Само овие уреди за полнење

се погодни за литиум-јонската батерија за Вашиот

Напомена: Батеријата се испорачува делумно

наполнета. За да ја наполните целосно батеријата, пред

првата употреба ставете ја на полнач додека не се

Литиум-јонските батерии може да се наполнат во секое

време, без да се намали нивниот животен век. Прекинот

при полнењето не ѝ наштетува на батеријата.

Литиум-јонската батерија е заштитена од длабоко

празнење со „Electronic Cell Protection (ECP)“. Доколку се

испразни батеријата, електричниот алат ќе се исклучи со

помош на заштитниот прекинувач: Електричниот алат не

u По автоматското исклучување на електричниот

алат, не притискајте на прекинувачот за

вклучување/исклучување. Батеријата може да се

Внимавајте на напомените за отстранување.

Вадење на батеријата

Батеријата (1) има два степени на блокирање, што

спречуваат да испадне батеријата при невнимателно

притискање на копчето за отклучување на батеријата (2).

Сѐ додека е вметната батеријата во електричниот алат,

таа се држи во позиција со помош на пружина.

За да ја извадите батеријата (1) притиснете на копчињата

за отклучување (2) и извлечете ја батеријата наназад од

електричниот алат. Притоа не употребувајте сила.

Приказ за наполнетост на батеријата

Трите зелени LED-светилки на приказот за наполнетост

на батеријата (15) ја покажуваат состојбата на

наполнетост на батеријата (1). Од безбедносни причини,

наполнетоста на батеријата може да ја проверите само

доколку електричниот алат е во мирување.

Притиснете го прекинувачот за вклучување/исклучување

(4) до пола или целосно, за да се прикаже состојбата на

LED-светилки Капацитет

Трајно светло 3 x зелено ≥ 2/3

Трајно светло 2 x зелено ≥ 1/3

Трајно светло 1 x зелено < 1/3

Трепкаво светло 1 x зелено Резерва

Доколку по притискањето на прекинувачот за

вклучување/исклучување (4) не свети ниту една LED-

светилка, батеријата е дефектна и мора да се замени.

Ставање/менување на сечилото за кружната

u Пред било каква интервенција на електричниот

алат извадете ја батеријата.

u При ставањето на сечилото за пила носете заштитни

ракавици. Доколку го допрете сечилото за пила

постои опасност од повреда.

u Користете само листови на пила, кои одговараат на

наведените податоци во ова упатство за користење

и на електричниот алат или се проверени според

EN847-1 и се соодветно означени.

u Дозволениот број на вртежи на алатот што се

вметнува мора да биде најмалку исто толку висок

како највисокиот број на вртежи наведен на

електричниот алат. Приборот кој се врти побрзо од

дозволеното може да се скрши и да летне од алатот.

u Во никој случај не користете дискови за брусење

како алат за вметнување.

Бирање на сечилото за пила

Прегледот за препорачани сечила за пила ќе го најдете на

крајот од ова упатство.

Демонтирање на сечилото за пила (види слика A)

При замена на алатот, најдобро е да го поставите

електричниот алат на челната страна од куќиштето на

– Притиснете го копчето за блокада на вретеното (6) и

држете го притиснато.

u Копчето за блокирање на вретеното (6) активирајте

го само доколку вретеното на пилата е во состојба

на мирување. Инаку електричниот алат може да се

– Со клуч со внатрешна шестаголна глава (5) одвртете ја

затезната завртка (25) во правец на вртење ➊.

– Навалете го наназад осцилаторниот заштитен капак

(21) и држете го цврсто.

– Извадете ја стезната прирабница (24) и сечилото за

пилата (23) од вретеното на пилата (20).

Монтирање на сечилото за пила (види слика A)

При замена на алатот, најдобро е да го поставите

електричниот алат на челната страна од куќиштето на

– Исчистете го сечилото за пила (23) и сите стезни

делови што се монтираат.

– Навалете го наназад осцилаторниот заштитен капак

(21) и држете го цврсто.

– Поставете го сечилото за пила (23) на приклучната

прирабница (22). Правецот на сечење на запците

(правецот на стрелката на сечилото за пила) мора да

одговара на стрелката за правец на вртење на

заштитниот капак (21).

– Поставете ја стезната прирабница (24) и затегнете ја

затезната завртка (25) во правец на вртење ➋.

Внимавајте на правилна положба на монтирање на

1 609 92A 7TA | (17.05.2022) Bosch Power ToolsМакедонски | 195

– Притиснете го копчето за блокада на вретеното (6) и

држете го притиснато.

– Со клуч со внатрешна шестаголна глава (5) затегнете

ја стезната завртка (25) во правец на вртење ➋.

Затезниот момент треба да изнесува 6–9Nm, што

одговара на рачно затегнување плус ¼ вртење.

Вшмукување на прав/струготини

Правта од материјалите како на пр. слоеви боја, некои

видови дрво, минерали и метал може да биде штетна по

здравјето. Допирањето или вдишувањето на таквата прав

може да предизвика алергиски реакции и/или

заболувања на дишните патишта на корисникот или

лицата во околината.

Одредени честички прав како на пр. прав од даб или бука

важат за канцерогени, особено доколку се во

комбинација со дополнителни супстанци (хромат,

средства за заштита на дрво). Материјалите што содржат

азбест смеат да бидат обработувани само од страна на

– За да постигнете висок степен на всисување на прав,

користете соодветен всисувач заедно со овој

– Погрижете се за добра проветреност на работното

– Се препорачува носење на маска за заштита при

вдишувањето со класа на филтер P2.

Внимавајте на важечките прописи на Вашата земја за

материјалот кој го обработувате.

u Избегнувајте собирање прав на работното место.

Правта лесно може да се запали.

Монтирање на адаптер за всисување (види слика B)

Прицврстете го адаптерот за всисување (29) со завртката

за прицврстување (28) на основната плоча (7).

На адаптерот за всисување (29) може да се приклучи

црево за всисување со дијаметар од 19 mm.

u Адаптерот за всисување не смее да се монтира без

приклучено надворешно всисување. Инаку каналот

за всисување може да се запуши.

u На адаптерот за всисување не смее да се

приклучува ќеса за прав. Инаку системот за

всисување може да се запуши.

Заради обезбедување на оптимално всисување,

адаптерот за всисување (29) мора редовно да се чисти.

Надворешно всисување

Поврзете го цревото за всисување (30) со всисувач за

прав (опрема). Прегледот за приклучување на

различните видови на всисувачи за прашина ќе го

најдете на крајот од ова упатство.

Всисувачот за прашина мора да е соодветен на

материјалот на парчето што се обработува.

При всисување на особено опасни по здравје,

канцерогени или суви честички прав, користете

специјален всисувач.

u Пред било каква интервенција на електричниот

алат извадете ја батеријата.

Подесување на длабочината на сечење (види слика C)

u Подесете ја длабочината на сечење на дебелината

на делот што се обработува. Под делот што се

обработува, треба да биде видливо помалку од

полната висина на запците.

Олабавете ја пеперутка-завртката (17). За помала

длабочина на сечење подигнете го електричниот алат од

основната плоча (7), а за поголема притиснете го кон

основната плоча (7). Саканата димензија подесете ја на

скалата за длабочина на сечење (18). Повторно затегнете

ја пеперутка-завртката (17).

При подесувањето на длабочината на резот користете ја

референтната ознака (31) странично на скалата за

подесување на длабочината на резот (18).

Подесување на закосениот агол

Најдобро е да го поставите електричниот алат на челната

страна на заштитниот капак (13).

Олабавете ја пеперутка-завртката (10). Навалете ја

пилата странично. Саканата димензија подесете ја на

скалата (9). Повторно затегнете ја пеперутка-завртката

При подесување на аголот на косо сечење користете ја

референтната ознака (27) (горен раб на држачот).

Напомена: При сечење со закосување длабочината на

сечење е помала од прикажаната вредност на скалата за

подесување на длабочината на сечење (18).

Ознаката за сечење 0° (12) ја прикажува позицијата на

сечилото за пила при правоаголно сечење. Ознаката за

сечење 45° (11) ја прикажува позицијата на сечилото за

пила при сечење под 45°.

Вметнување на батеријата

u Користете само оригинални Bosch литиум-јонски

батерии со напон кој е наведен на

спецификационата плочка на Вашиот електричниот

алат. Користењето друг вид батерии може да доведе

до повреди и опасност од пожар.

Наполнетата батерија (1) притиснете ја од напред

навнатре во подножјето на електричниот алат. Целосно

вметнете ја батеријата во подножјето, додека црвената

линија не исчезне и додека батеријата не се заклучи.

Bosch Power Tools 1 609 92A 7TA | (17.05.2022)196 | Македонски

Вклучување/исклучување

За ставање во употреба на електричниот алат најпрво

активирајте ја блокадата при вклучување (3) и потоа

притиснете го прекинувачот за вклучување/исклучување

(4) и држете го притиснат.

За да го исклучите електричниот алат, отпуштете го

прекинувачот за вклучување/исклучување (4).

Напомена: Поради безбедносни причини прекинувачот

за вклучување/исклучување (4) не се блокира, туку мора

постојано да се држи притиснат за време на работата.

Сопирачка за исфрлување од брзина

Вградената сопирачка за исфрлање од брзина го

намалува вибрирањето на сечилото за пила по

исклучување на електричниот алат.

Приказ за контрола на температурата/заштита од

Црвениот LED-приказ (16) Ви помага да ја заштитите

батеријата од прегревање и моторот од

Доколку LED-приказот свети (16) непрекинато црвено,

температурата на батеријата е превисока и електричниот

алат автоматски се исклучува.

– Исклучете го електричниот алат.

– Оставете ја батеријата да се олади, пред да

продолжите со работата.

Доколку LED-приказот трепка (16) црвено,

електричниот алат е блокиран и автоматски се исклучува.

Извлечете го електричниот алат од делот што се

Штом се отстрани блокадата, електричниот алат

продолжува да работи.

Заштита од длабинско празнење

Литиум-јонската батерија е заштитена од длабоко

празнење со „Electronic Cell Protection (ECP)“. Доколку се

испразни батеријата, електричниот алат ќе се исклучи со

помош на заштитниот прекинувач: Електричниот алат не

Вклучување на LED-работното светло

Светлото (26) свети доколку прекинувачот за

вклучување/исклучување (4) е половично или целосно

притиснат и овозможува осветлување на работното поле

при неповолни светлосни услови.

Совети при работењето

Заштитете ги сечилата за пила од удари.

Водете го електричниот алат рамномерно со лесен

притисок во правецот на сечење. Пресилната брзина

значително го намалува рокот на употреба на

електричниот алат и му штети на истиот.

Јачината на пилата и квалитетот на сечењето значително

зависат од состојбата и формата на запците на сечилото

за пила. Затоа користете само остри и соодветни сечила

за пила за делот што го обработувате.

Правилниот избор на сечило за пила зависи од видот,

квалитетот на дрвото и од тоа дали ќе се прават

должински или напречни резови.

При должински резови на смреки, настануваат долги,

спирални струготини.

Правта што настанува при обработка на даб и бука е

особено штетна по здравјето, затоа работете со всисувач

Сечење со паралелен граничник (види слика D)

Паралелниот граничник (32) овозможува прецизни

резови по должината на делот што се обработува, како на

пример сечење на ленти со исти димензии.

Поставете ја саканата ширина на надворешниот раб на

основната плоча со помош на скалата на водилките на

паралелниот граничник/адаптерот за шините водилки.

Сечење со помошен граничник (види слика F)

За обработка на големи парчиња или за сечење на прави

рабови, на делот што се обработува може да зацврстите

една даска или лајсна како помошен граничник и да ја

водите кружната пила со основната плоча по должината

на помошниот граничник.

Сечење со шина водилка (види слика E)

Со помош на шината водилка (34) може да правите

праволиниски резови.

Напомена: Користете ја шината водилка (34) само за

правоаголни резови. При сечење со закосување може да

се оштети шината водилка (34).

Лепливиот слој го спречува лизгањето на шината водилка

и ја негува површината на делот што се обработува.

Облогата на шината водилка овозможува лесно лизгање

на електричниот алат.

Зацврстете ја шината водилка (34) со соодветни уреди за

затегнување, на пр. менгеме, на делот што се

обработува. Поставете го електричниот алат со

монтираниот адаптер за шини водилки на шината

Напомена: Монтирајте го паралелниот граничник/

адаптерот за шините водилки (32) со логото на Bosch

надолу на електричниот алат.

Шината водилка (34) не смее да биде издадена на

страната на делот што треба да се сече.

Вклучете го електричниот алат водете го рамномерно со

лесен притисок во правецот на сечење.

Работење со паралелен граничник/адаптер за шините

водилки и црево за всисување

Најпрво монтирајте го адаптерот за всисување (29) со

цревото за всисување (30) и потоа паралелниот

граничник/водечкиот адаптер (32).

Напомена: За фиксирање на паралелниот граничник/

водечкиот адаптер (32) и адаптерот за всисување (29)

употребувајте ги само предвидените завртки!

Напомени за оптимално користење на батериите

Заштитете ја батеријата од влага и вода.

1 609 92A 7TA | (17.05.2022) Bosch Power ToolsМакедонски | 197

Складирајте ја батеријата во опсег на температура од

−20°C до 50°C. Не ја оставајте батеријата на пр. во

автомобилот во лето.

Повремено чистете ги отворите за проветрување на

батеријата со мека, чиста и сува четка.

Скратеното време на работа по полнењето покажува,

дека батеријата е потрошена и мора да се замени.

Внимавајте на напомените за отстранување.

u Пред било каква интервенција на електричниот

алат (на пр. одржување, замена на алат итн.) како и

при негов транспорт и складирање, извадете ја

батеријата од него. При невнимателно притискање на

прекинувачот за вклучување/исклучување постои

опасност од повреди.

u Одржувајте ги чисти електричниот алат и отворите

за проветрување, за да може добро и безбедно да

Осцилаторниот заштитен капак мора секогаш слободно

да се движи и да се затвора. Пределот околу

осцилаторниот заштитен капак секогаш треба да биде

чист. Отстранете ги прашината и струганиците со четка.

Необложените сечила за пила може да се заштитат од

корозија со тенок слој на безкиселинско масло. Пред

сечењето, отстранете го маслото, за да не остави дамки

Остатоците од смола и лепак на сечилото за пила го

нарушуваат квалитетот на сечењето. Затоа, чистете ги

сечилата за пила веднаш по употребата.

Сервисна служба и совети при користење

Сервисната служба ќе одговори на Вашите прашања во

врска со поправката и одржувањето на Вашиот производ

како и резервните делови. Ознаки за експлозија и

информации за резервните делови исто така ќе најдете

на: www.bosch-pt.com

Тимот за советување при користење на Bosch ќе ви

помогне доколку имате прашања за нашите производи и

За сите прашања и нарачки на резервни делови, Ве

молиме наведете го 10-цифрениот број од

спецификационата плочка на производот.

Сава Ковачевиќ 47Њ, број 3

Дополнителни адреси на сервиси може да најдете

www.bosch-pt.com/serviceaddresses

Препорачаните литиум-јонски батерии подлежат на

барањата на Законот за опасни материјали. Батериите

може да се транспортираат само од страна на

корисникот, без потреба од дополнителни

При пренос на истите од страна на трети лица (на пр.

воздушен транспорт или шпедиција) неопходно е да се

внимава на специјалните напомени на амбалажата и

ознаките. Во таков случај, при подготовката на пратката

мора да се повика експерт за опасни супстанци.

Транспортирајте ги батериите само доколку куќиштето е

неоштетено. Залепете ги отворените контакти и

спакувајте ја батеријата на тој начин што нема да се

движи во амбалажата. Ве молиме внимавајте на

евентуалните дополнителни национални прописи.

Електричните апарати, батериите, опремата

и амбалажите треба да се отстранат на

еколошки прифатлив начин.

Не ги фрлајте електричните апарати и

батериите во домашната канта за ѓубре!

Само за земјите од ЕУ:

Според европската директива 2012/19/EU за стари

електрични и електронски уреди и нивната употреба во

националното законодавство, електричните алати што се

вон употреба и дефектните или искористените батерии

според директивата 2006/66/EC мора одделно да се

соберат и да се рециклираат за повторна употреба.

Доколку се отстрануваат неправилно, електричната и

електронската опрема може да имаат штетни влијанија

врз животната средина и здравјето на луѓето поради

можното присуство на опасни материи.

Ве молиме внимавајте на напомените во делот Транспорт

EU-Изјава за сообразност

Со целосна одговорност изјавуваме, дека опишаните производи се во

согласност со сите релевантни одредби на следните регулативи и

прописи и се во согласност со следните норми.

Техничка документација кај: *
