Português Página 39

te (ver "Transporte", Página39).

sobre la placa de características del producto/fabricado.

Instruções de segurança

Instruções gerais de segurança para

ferramentas eléctricas

AVISO Devem ser lidas todas as

indicações de segurança,

instruções, ilustrações e especificações desta

ferramenta eléctrica. O desrespeito das instruções

apresentadas abaixo poderá resultar em choque eléctrico,

incêndio e/ou ferimentos graves.

Guarde bem todas as advertências e instruções para

O termo "ferramenta eléctrica" utilizado a seguir nas

indicações de advertência, refere‑se a ferramentas

rede) e a ferramentas eléctricas operadas com acumulador

Segurança da área de trabalho u Mantenha a sua área de trabalho sempre limpa e bem iluminada. Desordem ou áreas de trabalho

insuficientemente iluminadas podem levar a acidentes. Bosch Power Tools 1 609 92A 7TA | (17.05.2022)40 | Português

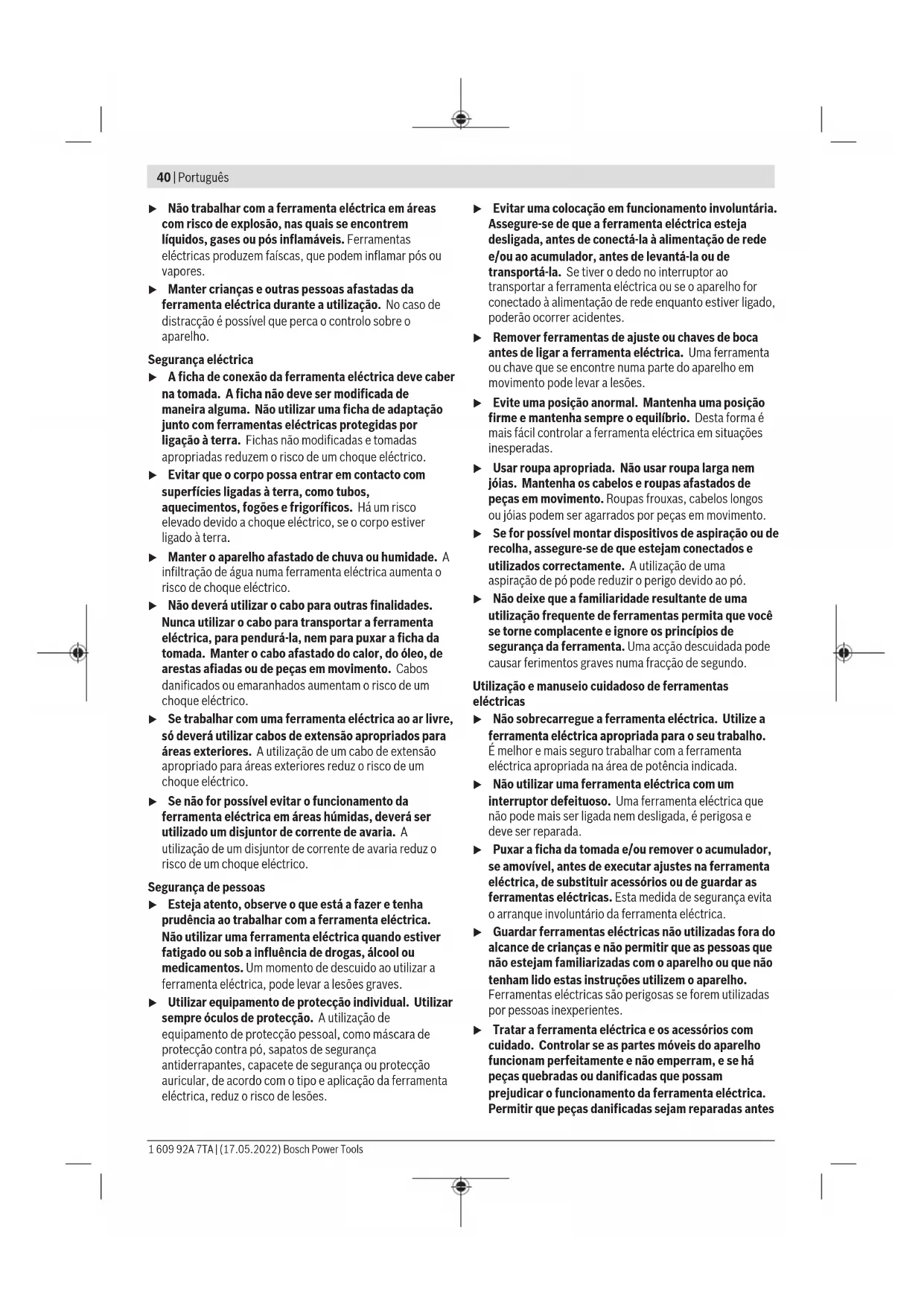

u Não trabalhar com a ferramenta eléctrica em áreas

com risco de explosão, nas quais se encontrem

líquidos, gases ou pós inflamáveis. Ferramentas

eléctricas produzem faíscas, que podem inflamar pós ou

u Manter crianças e outras pessoas afastadas da

ferramenta eléctrica durante a utilização. No caso de

distracção é possível que perca o controlo sobre o

u A ficha de conexão da ferramenta eléctrica deve caber

na tomada. A ficha não deve ser modificada de

maneira alguma. Não utilizar uma ficha de adaptação

junto com ferramentas eléctricas protegidas por

ligação à terra. Fichas não modificadas e tomadas

apropriadas reduzem o risco de um choque eléctrico.

u Evitar que o corpo possa entrar em contacto com

superfícies ligadas à terra, como tubos,

aquecimentos, fogões e frigoríficos. Há um risco

elevado devido a choque eléctrico, se o corpo estiver

u Manter o aparelho afastado de chuva ou humidade. A

infiltração de água numa ferramenta eléctrica aumenta o

risco de choque eléctrico.

u Não deverá utilizar o cabo para outras finalidades.

Nunca utilizar o cabo para transportar a ferramenta

eléctrica, para pendurá‑la, nem para puxar a ficha da

tomada. Manter o cabo afastado do calor, do óleo, de

arestas afiadas ou de peças em movimento. Cabos

danificados ou emaranhados aumentam o risco de um

u Se trabalhar com uma ferramenta eléctrica ao ar livre,

só deverá utilizar cabos de extensão apropriados para

áreas exteriores. A utilização de um cabo de extensão

apropriado para áreas exteriores reduz o risco de um

u Se não for possível evitar o funcionamento da

ferramenta eléctrica em áreas húmidas, deverá ser

utilizado um disjuntor de corrente de avaria. A

utilização de um disjuntor de corrente de avaria reduz o

risco de um choque eléctrico.

Segurança de pessoas

u Esteja atento, observe o que está a fazer e tenha

prudência ao trabalhar com a ferramenta eléctrica.

Não utilizar uma ferramenta eléctrica quando estiver

fatigado ou sob a influência de drogas, álcool ou

medicamentos. Um momento de descuido ao utilizar a

ferramenta eléctrica, pode levar a lesões graves.

u Utilizar equipamento de protecção individual. Utilizar

sempre óculos de protecção. A utilização de

equipamento de protecção pessoal, como máscara de

protecção contra pó, sapatos de segurança

antiderrapantes, capacete de segurança ou protecção

auricular, de acordo com o tipo e aplicação da ferramenta

eléctrica, reduz o risco de lesões.

u Evitar uma colocação em funcionamento involuntária.

Assegure‑se de que a ferramenta eléctrica esteja

desligada, antes de conectá‑la à alimentação de rede

transportá‑la. Se tiver o dedo no interruptor ao

transportar a ferramenta eléctrica ou se o aparelho for

conectado à alimentação de rede enquanto estiver ligado,

poderão ocorrer acidentes.

u Remover ferramentas de ajuste ou chaves de boca

antes de ligar a ferramenta eléctrica. Uma ferramenta

ou chave que se encontre numa parte do aparelho em

movimento pode levar a lesões.

u Evite uma posição anormal. Mantenha uma posição

firme e mantenha sempre o equilíbrio. Desta forma é

mais fácil controlar a ferramenta eléctrica em situações

u Usar roupa apropriada. Não usar roupa larga nem

jóias. Mantenha os cabelos e roupas afastados de

peças em movimento. Roupas frouxas, cabelos longos

ou jóias podem ser agarrados por peças em movimento.

u Se for possível montar dispositivos de aspiração ou de

recolha, assegure‑se de que estejam conectados e

utilizados correctamente. A utilização de uma

aspiração de pó pode reduzir o perigo devido ao pó.

u Não deixe que a familiaridade resultante de uma

utilização frequente de ferramentas permita que você

se torne complacente e ignore os princípios de

segurança da ferramenta. Uma acção descuidada pode

causar ferimentos graves numa fracção de segundo.

Utilização e manuseio cuidadoso de ferramentas

u Não sobrecarregue a ferramenta eléctrica. Utilize a

ferramenta eléctrica apropriada para o seu trabalho.

É melhor e mais seguro trabalhar com a ferramenta

eléctrica apropriada na área de potência indicada.

u Não utilizar uma ferramenta eléctrica com um

interruptor defeituoso. Uma ferramenta eléctrica que

não pode mais ser ligada nem desligada, é perigosa e

u Puxar a ficha da tomada e/ou remover o acumulador,

se amovível, antes de executar ajustes na ferramenta

eléctrica, de substituir acessórios ou de guardar as

ferramentas eléctricas. Esta medida de segurança evita

o arranque involuntário da ferramenta eléctrica.

u Guardar ferramentas eléctricas não utilizadas fora do

alcance de crianças e não permitir que as pessoas que

não estejam familiarizadas com o aparelho ou que não

tenham lido estas instruções utilizem o aparelho.

Ferramentas eléctricas são perigosas se forem utilizadas

por pessoas inexperientes.

u Tratar a ferramenta eléctrica e os acessórios com

cuidado. Controlar se as partes móveis do aparelho

funcionam perfeitamente e não emperram, e se há

peças quebradas ou danificadas que possam

prejudicar o funcionamento da ferramenta eléctrica.

Permitir que peças danificadas sejam reparadas antes

1 609 92A 7TA | (17.05.2022) Bosch Power ToolsPortuguês | 41

da utilização. Muitos acidentes têm como causa, a

u Manter as ferramentas de corte afiadas e limpas.

Ferramentas de corte cuidadosamente tratadas e com

cantos de corte afiados emperram com menos frequência

e podem ser conduzidas com maior facilidade.

u Utilizar a ferramenta eléctrica, acessórios,

ferramentas de aplicação, etc. conforme estas

instruções. Considerar as condições de trabalho e a

tarefa a ser executada. A utilização de ferramentas

eléctricas para outras tarefas a não ser as aplicações

previstas, pode levar a situações perigosas.

u Mantenha os punhos e as superfícies de agarrar secas,

limpas e livres de óleo e massa consistente. Punhos e

superfícies de agarrar escorregadias não permitem o

manuseio e controle seguros da ferramenta em situações

Manuseio e utilização cuidadosos de ferramentas com

u Só carregar acumuladores em carregadores

recomendados pelo fabricante. Há perigo de incêndio

se um carregador apropriado para um certo tipo de

acumuladores for utilizado para carregar acumuladores

u Só utilizar ferramentas eléctricas com os

acumuladores apropriados. A utilização de outros

acumuladores pode levar a lesões e perigo de incêndio.

u Manter o acumulador que não está sendo utilizado

afastado de clipes, moedas, chaves, parafusos ou

outros pequenos objectos metálicos que possam

causar um curto-circuito dos contactos. Um curto-

circuito entre os contactos do acumulador pode ter como

consequência queimaduras ou fogo.

u No caso de aplicação incorrecta pode vazar líquido do

acumulador. Evitar o contacto. No caso de um

contacto acidental, deverá enxaguar com água. Se o

líquido entrar em contacto com os olhos, também

deverá consultar um médico. Líquido que escapa do

acumulador pode levar a irritações da pele ou a

u Não use um acumulador ou uma ferramenta danificada

ou modificada. Os acumuladores danificados ou

modificados exibem um comportamento imprevisível

podendo causar incêndio, explosão ou risco de lesão.

u Não exponha o acumulador ou a ferramenta ao fogo ou

temperatura excessiva. A exposição ao fogo ou a

temperaturas acima de 130 °C pode causar explosão.

u Siga todas as instruções de carregamento e não

carregue o acumulador ou a ferramenta fora da faixa

de temperatura especificada no manual de instruções.

Carregar indevidamente ou em temperaturas fora da faixa

especificada pode danificar o acumulador e aumentar o

u Só permita que o seu aparelho seja reparado por

pessoal especializado e qualificado e só com peças de

reposição originais. Desta forma é assegurado o

funcionamento seguro do aparelho.

u Nunca tente reparar acumuladores danificados. A

reparação de acumuladores deve ser realizada apenas

pelo fabricante ou agentes de assistência autorizados.

Instruções de segurança para serras circulares

Procedimentos de corte

u PERIGO: Mantenha as mãos afastadas da zona de

corte e do disco. Se usar ambas as mãos para segurar a

serra, estas não poderão ser cortadas pelo disco.

u Não coloque as mãos por baixo da peça de trabalho. A

proteção não o protege do disco por baixo da peça de

u Ajuste a profundidade de corte à espessura da peça de

trabalho. Deverá estar visível menos de um dente

completo dos dentes do disco por baixo da peça de

u Nunca apoie a peça nas suas mãos ou sobre a perna

enquanto efetua o corte. Fixe a peça numa plataforma

estável. É importante suportar o corpo de forma

adequada para minimizar a exposição deste, o bloqueio

do disco ou a perda de controlo.

u Segure a ferramenta elétrica nas superfícies de

agarrar isoladas, ao executar uma operação onde a

ferramenta de corte possa entrar em contacto com

cabos escondidos. O contacto com um fio "sob tensão"

irá colocar as partes metálicas expostas da ferramenta

elétrica também "sob tensão" e pode dar um choque

elétrico ao operador.

u Ao efetuar cortes longitudinais, utilize sempre a guia

de corte ou a guia de aresta reta. Isto melhora a

precisão de corte e reduz o risco de bloqueio do disco.

u Utilize sempre discos com furos interiores com

tamanho e forma corretos (diamante versus redondo).

Os discos que não coincidam com o hardware de

montagem da serra ficam descentrados, causando perda

u Nunca utilize anilhas ou um parafuso de disco

danificados ou incorretos. As anilhas e o parafuso de

disco foram especialmente concebidos para a sua serra,

para excelente rendimento e uma operação segura.

Causas do efeito de coice e indicações relacionadas

- o efeito de coice é uma reação súbita a um disco de serra

entalado, bloqueado ou desalinhado, causando um

levantamento descontrolado da serra e a sua saída da peça

de trabalho em direção ao operador;

- quando o disco é entalado ou bloqueado fortemente pelo

corte a fechar, o disco para e a reação do motor aciona a

unidade rapidamente para trás, em direção ao operador;

- se o disco ficar torcido ou desalinhado no corte, os dentes

no chanfro posterior do disco podem entra na superfície

superior da madeira fazendo com que o disco suba para fora

do corte e salte para trás, em direção ao operador.

Bosch Power Tools 1 609 92A 7TA | (17.05.2022)42 | Português

O efeito de coice é o resultado de uma utilização abusiva e/

ou condições ou procedimentos incorretos de utilização da

serra e pode ser evitado tomando as precauções indicadas

u Segure a serra com firmeza e posicione os braços de

forma a poder resistir ao efeito de coice. Posicione o

seu corpo de qualquer lado do disco, mas não em linha

com este. O efeito de coice pode fazer com que a serra

salte para trás, mas as forças do efeito de coice podem

ser controladas pelo operador se forem tomadas as

u Quando o disco está bloqueado ou se interromper um

corte por qualquer motivo, solte o botão e mantenha a

serra imóvel até que o disco pare por completo.

Nunca tente retirar a serra da peça ou puxar a serra

para trás enquanto o disco estiver em funcionamento,

caso contrário pode ocorrer efeito de coice. Investigue

e tome as medidas necessárias para eliminar a causa do

u Quando reiniciar a serra com o disco na peça, centre o

disco de serra no corte para que os dentes da serra

não fiquem engatados no material. Se um disco de

serra bloquear, pode subir ou ressaltar da peça quando a

u Apoie painéis grandes para reduzir o risco de

entalamento e o efeito de coice do disco. Os painéis

grandes tendem a abater sob o seu próprio peso. Coloque

suportes sob o painel, de ambos os lados, junto à linha de

corte e junto da extremidade do painel.

u Não utilize discos rombos ou danificados. Os discos

não afiados ou mal ajustados produzem um corte

estreito, causando fricção excessiva, bloqueio do disco e

u As alavancas de bloqueio do ajuste da profundidade

do disco e do chanfro têm de estar apertadas e fixas

antes de fazer o corte. Se o ajuste do disco se deslocar

durante o corte, pode causar o bloqueio e o efeito de

u Tenha especial cuidado ao efetuar cortes em paredes

existentes ou noutras áreas cegas. O disco

protuberante pode cortar objetos que podem provocar

Função da proteção inferior

u Verifique se a proteção inferior está bem fechada

antes de cada utilização. Não opere a lâmina se a

proteção inferior não se deslocar livremente e fechar

de imediato. Nunca fixe ou prenda a proteção inferior

na posição aberta.Se a serra cair acidentalmente, a

proteção inferior pode ficar torcida. Levante a proteção

inferior com o punho retrátil e certifique-se de que se

desloca livremente e não toca no disco ou em qualquer

outra parte, em todos os ângulos e profundidades de

u Verifique a operação da mola da proteção inferior. Se

a proteção e a mola não estiverem a funcionar

corretamente, têm de ser reparadas antes da

utilização. A proteção inferior pode funcionar

lentamente devido a peças danificadas, depósitos

pegajosos ou acumulação de resíduos.

u A proteção inferior pode ser retraída manualmente

apenas para cortes especiais, como "cortes de

imersão" e "cortes compostos". Levante a proteção

inferior pelo punho retrátil e assim que o disco entrar

no material, a proteção inferior tem de ser solta.Para

todos os outros cortes, a proteção inferior deve operar

u Verifique sempre se a proteção inferior está a cobrir o

disco antes de colocar a serra sobre a bancada ou no

chão.Um disco desprotegido, a rodar livremente, irá

fazer com que a serra se desloque para trás, cortando

tudo o que estiver pelo caminho. Tenha atenção ao tempo

que leva o disco a parar depois de soltar o botão.

Instruções de segurança adicionais

u Não insira as mãos na remoção de aparas. Pode sofrer

ferimentos nas peças em rotação.

u Não trabalhe com a serra acima do nível da cabeça. Se

o fizer, não terá controlo suficiente sobre a ferramenta

u Utilizar detetores apropriados, para encontrar cabos

escondidos, ou consulte a companhia elétrica local. O

contacto com cabos elétricos pode provocar fogo e

choques elétricos. Danos em tubos de gás podem levar à

explosão. A infiltração num cano de água provoca danos

u Não opere a ferramenta elétrica de forma

estacionária. Ela não é adequada para o funcionamento

u Ao fazer um "corte de imersão" que não é executado

em ângulo reto, proteja a placa de guia contra

deslocamento lateral. Um deslocamento lateral pode

fazer com que o disco de serra emperre, provocando um

u Não use discos de serra de aço HSS. Estes discos de

serra podem quebrar facilmente.

u Não serre metais ferrosos. As aparas quentes podem

incendiar o sistema de aspiração de pó.

u Em caso de danos e de utilização incorreta do

acumulador, podem escapar vapores. Arejar bem o

local de trabalho e consultar um médico se forem

constatados quaisquer sintomas. É possível que os

vapores irritem as vias respiratórias.

u Não abrir o acumulador. Há risco de um curto-circuito.

u Os objetos afiados como, p.ex., pregos ou chaves de

fendas, assim como o efeito de forças externas podem

danificar o acumulador. Podem causar um curto-circuito

interno e o acumulador pode ficar queimado, deitar fumo,

explodir ou sobreaquecer.

u Use a bateria apenas em produtos do fabricante. Só

assim é que a bateria é protegida contra sobrecarga

1 609 92A 7TA | (17.05.2022) Bosch Power ToolsPortuguês | 43

Proteger o acumulador contra calor, p.ex.

também contra uma permanente radiação

solar, fogo, água e humidade. Há risco de

explosão. u Espere que a ferramenta elétrica pare completamente, antes de depositá‑la. A ferramenta de

aplicação pode emperrar e levar à perda de controlo

sobre a ferramenta elétrica.

Descrição do produto e do serviço

Leia todas as instruções de segurança e

instruções. A inobservância das instruções de

segurança e das instruções pode causar

choque elétrico, incêndio e/ou ferimentos

Respeite as figuras na parte da frente do manual de

A ferramenta elétrica é adequada para executar cortes

longitudinais e transversais sobre apoios fixos em madeira,

com um traçado de corte a direito ou em meia-esquadria.

Componentes ilustrados

A numeração dos componentes ilustrados refere‑se à

apresentação da ferramenta elétrica na página de

Tecla de desbloqueio da bateria

Bloqueio de ligação para o interruptor de ligar/

Tecla de bloqueio do veio

Parafuso de fixação para guia paralela

Escala de ângulo de meia-esquadria

Parafuso de orelhas para pré-seleção do ângulo de

Marcação de corte 45°

Marcação de corte 0°

Punho (superfície do punho isolada)

Indicador do nível de carga da bateria

Indicação monitorização de temperatura/proteção

Parafuso de orelhas para pré-seleção da

Alavanca de ajuste para cobertura de proteção

Cobertura de proteção pendular

Marca de referência para o ângulo de meia-esquadria

Parafuso de fixação para adaptador de aspiração

Adaptador de aspiração

Mangueira de aspiração

Marca de referência para o ajuste da profundidade de

Acessórios apresentados ou descritos não pertencem ao

volume de fornecimento padrão. Todos os acessórios

encontram-se no nosso programa de acessórios.

N.° de rotações em vazio r.p.m. 1400

máx. profundidade de corte

– no ângulo de meia-

– no ângulo de meia-

Dimensões placa de base mm 167 x 88

diâmetro máx. do disco de

diâmetro mín. do disco de

máx. espessura da base do

máx. espessura/torção dos

min. espessura/torção dos

Temperatura ambiente admissível

durante o armazenamento

A) dependendo da bateria utilizada

B) potência limitada com temperaturas <0 °C Informação sobre ruídos/vibrações

Os valores de emissão de ruído foram determinados de

acordo com EN62841-2-5.

O nível sonoro avaliado como A da ferramenta elétrica é

normalmente de: nível de pressão sonora 82dB(A); nível de

potência sonora 93dB(A). Incerteza K=3dB.

Utilizar proteção auditiva!

Valores totais de vibração a

(soma dos vetores das três

direções) e incerteza K determinada segundo

O nível de vibrações indicado nestas instruções e o valor de

emissões sonoras foram medidos de acordo com um

processo de medição normalizado e podem ser utilizados

para a comparação de ferramentas elétricas. Também são

adequados para uma avaliação provisória das emissões

sonoras e de vibrações.

O nível de vibrações indicado e o valor de emissões sonoras

representam as aplicações principais da ferramenta elétrica.

Se a ferramenta elétrica for utilizada para outras aplicações,

com outras ferramentas de trabalho ou com manutenção

insuficiente, é possível que o nível de vibrações e de

emissões sonoras seja diferente. Isto pode aumentar

sensivelmente a emissão sonora e de vibrações para o

período completo de trabalho.

Para uma estimação exata da emissão sonora e de

vibrações, também deveriam ser considerados os períodos

nos quais o aparelho está desligado ou funciona, mas não

está sendo utilizado. Isto pode reduzir a emissão sonora e de

vibrações durante o completo período de trabalho.

Além disso também deverão ser estipuladas medidas de

segurança para proteger o operador contra o efeito de

vibrações, como por exemplo: manutenção de ferramentas

elétricas e acessórios, manter as mãos quentes e

organização dos processos de trabalho.

Montagem u Só utilizar discos de serra com uma máxima velocidade admissível superior à velocidade da

marcha em vazio da ferramenta elétrica.

Carregar a bateria u Só utilizar os carregadores que constam na página de acessórios. Só estes carregadores são apropriados para

os baterias de lítio utilizadas para a sua ferramenta

Nota: A bateria é fornecida parcialmente carregada. Para

assegurar a completa potência da bateria, a bateria deverá

ser carregada completamente no carregador antes da

primeira utilização.

A bateria de lítio pode ser carregada a qualquer altura, sem

que a sua vida útil seja reduzida. Uma interrupção do

processo de carga não danifica a bateria.

O acumulador de iões de lítio está protegido contra descarga

completa pelo sistema "Electronic Cell Protection (ECP)". A

ferramenta elétrica é desligada através de um disjuntor de

proteção, logo que o acumulador estiver descarregado. A

ferramenta de trabalho não se movimenta mais. u Não continuar a premir o interruptor de ligar/desligar após o desligamento automático da ferramenta

elétrica. A bateria pode ser danificada.

Observe as indicações sobre a eliminação de forma

A bateria (1) possui dois níveis de travamento, que devem

evitar, que a bateria caia, caso a tecla de desbloqueio (2)

seja premida por acaso. Enquanto a bateria estiver dentro

da ferramenta elétrica, ela é mantido em posição por uma

Para retirar a bateria (1) pressione a tecla de desbloqueio

(2) e puxe a bateria para trás para a retirar da ferramenta

elétrica. Não empregar força.

Indicador do nível de carga da bateria

Os três LEDs verdes do indicador do nível de carga da

bateria (15) indicam o nível de carga da bateria (1). Por

motivos de segurança, a consulta do nível de carga só é

possível com a ferramenta elétrica parada.

Prima o interruptor de ligar/desligar (4) até meio ou até ao

fim para exibir o nível de carga.

Luz intermitente 1 x verde Reserva

Se depois de premir o interruptor de ligar/desligar (4) não

se acender qualquer LED, a bateria tem defeito e tem de ser

Introduzir/substituir o disco da serra circular u Retire a bateria antes de todos os trabalhos na ferramenta elétrica. u Para a montagem do disco de serra é necessário usar luvas de proteção. Há perigo de lesões no caso de um

contacto com o disco de serra. u Só utilizar discos de serra que correspondam aos dados caraterísticos indicados nesta instrução de

serviço e na ferramenta elétrica e que sejam

controlados conforme EN847‑1 e respetivamente

1 609 92A 7TA | (17.05.2022) Bosch Power ToolsPortuguês | 45

u O número de rotações admissível do acessório deve

ser no mínimo tão alto quanto o número de rotações

máximo indicado na ferramenta elétrica. Os acessórios

que rodam mais depressa do que o admissível podem

quebrar e ser projetados.

final destas instruções.

Desmontar disco de serra (ver figura A)

Coloque a ferramenta elétrica para a troca de ferramenta

sobre o topo da carcaça do motor.

– Prima e mantenha premida a tecla de bloqueio do veio

u Só acione a tecla de bloqueio do veio (6) com o veio de

retificação parado. Caso contrário é possível que a

ferramenta elétrica seja danificada.

– Desaperte com a chave sextavada interior (5) o parafusos

tensor (25) no sentido de rotação ➊.

– Vire a tampa de proteção pendular (21) para trás e

– Retire o flange de admissão (24) e o disco de serra (23)

do veio da serra (20).

Montar o disco de serra (ver figura A)

Coloque a ferramenta elétrica para a troca de ferramenta

sobre o topo da carcaça do motor.

– Limpe o disco de serra (23) e todos os meus elementos

– Vire a cobertura de proteção pendular (21) para trás e

– Coloque o disco de serra (23) no flange de admissão

(22). O sentido de corte dos dentes (sentido das setas no

disco de serra) e a seta do sentido de rotação na tampa

de proteção (21) têm de coincidir.

– Coloque o flange de aperto (24) e aperte o parafuso

tensor (25) no sentido de rotação ➋. Certifique-se da

posição de montagem correta do flange de admissão

(22) e do flange de aperto (24).

– Prima e mantenha premida a tecla de bloqueio do veio

– Com uma chave sextavada interior (5), aperte o parafuso

de aperto (25) no sentido de rotação ➋. O binário de

aperto deve ser de 6–9Nm, o que corresponde ao aperto

manual mais ¼ de volta.

Aspiração de pó/de aparas

Pós de materiais como por exemplo, tintas que contém

chumbo, alguns tipos de madeira, minerais e metais, podem

ser nocivos à saúde. O contacto ou a inalação dos pós pode

provocar reações alérgicas e/ou doenças nas vias

respiratórias do utilizador ou das pessoas que se encontrem

Certos pós, como por exemplo pó de carvalho e faia são

considerados como sendo cancerígenos, especialmente

quando juntos com substâncias para o tratamento de

madeiras (cromato, produtos de proteção da madeira).

Material que contém asbesto só deve ser processado por

pessoal especializado.

– Para conseguir um grau elevado de aspiração de pó,

utilize um aspirador apropriado juntamente com esta

ferramenta elétrica.

– Assegurar uma boa ventilação do local de trabalho.

– É recomendável usar uma máscara de proteção

respiratória com filtro da classe P2.

Observe as diretivas para os materiais a serem processados,

vigentes no seu país.

u Evite a acumulação de pó no local de trabalho. Pós

podem entrar levemente em ignição.

Montar adaptador de aspiração (ver figura B)

Fixe o adaptador de aspiração (29) com o parafuso de

fixação (28) à placa de base (7).

Ao adaptador de aspiração (29) é possível ligar uma

mangueira de aspiração com um diâmetro de 19mm.

u O adaptador de aspiração não pode estar montado

sem aspiração externa ligada. Caso contrário o canal de

aspiração pode ser obstruído.

u No adaptador de aspiração não pode ser ligado um

saco coletor do pó. Caso contrário o sistema de

aspiração pode entupir.

Para assegurar uma aspiração otimizada, é necessário que o

adaptador de aspiração (29) seja limpo em intervalos

Ligue a mangueira de aspiração (30) a um aspirador

(acessório). Encontra um resumo da ligação aos diferentes

aspiradores no final deste manual.

O aspirador de pó deve ser apropriado para o material a ser

Utilize um aspirador especial para aspirar pó que seja

u Retire a bateria antes de todos os trabalhos na

ferramenta elétrica.

Ajustar profundidade de corte (ver figura C)

u Adapte a profundidade de corte à espessura da peça.

Deveria estar visível, menos do que uma completa altura

de dente por debaixo da peça a ser trabalhada.

Solte o parafuso de orelhas (17). Para profundidades de

corte mais pequenas puxe a ferramenta elétrica da placa de

base (7), para profundidades de corte maiores pressione a

ferramenta elétrica para a placa de base (7). Ajuste a

medida desejada na escala de profundidades de corte (18).

Aperte novamente o parafuso de orelhas (17).

Bosch Power Tools 1 609 92A 7TA | (17.05.2022)46 | Português

Para ajustar a profundidade de corte, utilize a marca de

referência (31) na lateral da escala de profundidades de

Ajustar ao ângulo de meia-esquadria

Coloque a ferramenta elétrica no topo da tampa de proteção

Solte a porca de orelhas (10). Deslocar lateralmente o disco

novamente a porca de orelhas (10).

Para ajustar o ângulo de meia-esquadria, utilize a marca de

referência (27) (rebordo superior do suporte).

Nota: No caso de corte em meia-esquadria, a profundidade

de corte é inferior ao valor indicado na escala de

profundidades de corte (18).

A marcação de corte 0° (12) indica a posição do disco de

serra num corte em ângulo reto. A marcação de corte 45°

(11)indica a posição do disco de serra num corte num

Colocação em funcionamento

u Só utilizar baterias de lítio Bosch com a tensão

indicada no logotipo da sua ferramenta elétrica. A

utilização de outras baterias pode levar a lesões e perigo

Insira a bateria carregada (1) empurrando-a pela parte da

frente na base da ferramenta elétrica. Premir a bateria

completamente para dentro do pé, até a linha vermelha não

estar mais visível e a bateria estar firmemente travado.

Para a colocação em funcionamento da ferramenta

elétrica, acionar primeiro o bloqueio de ligação (3) e premir

de seguida o interruptor de ligar/desligar (4) e manter

Para desligar a ferramenta elétrica, liberte o interruptor de

Nota: Por motivos de segurança o interruptor de ligar/

desligar (4) não pode ser travado, mas deve permanecer

Travão de funcionamento por inércia

inércia do disco de serra depois de desligar a ferramenta

Indicação para a monitorização de temperatura/proteção

O indicador LED vermelho (16) ajuda a proteger a bateria

contra sobreaquecimento e o motor contra sobrecarga.

Se o indicador LED (16) se acender permanentemente a

vermelho, a temperatura da bateria está demasiado alta e a

ferramenta elétrica desliga-se automaticamente.

– Desligue a ferramenta elétrica.

– Deixe a bateria arrefecer antes de continuar a trabalhar.

Se o indicador LED (16) piscar a vermelho, a ferramenta

elétrica está bloqueada e desliga-se automaticamente.

Retire a ferramenta elétrica da peça de trabalho.

Assim que o bloqueio for eliminado, a ferramenta elétrica

Proteção contra descarga completa

A bateria de iões de lítio está protegida contra descarga

completa pelo sistema "Electronic Cell Protection (ECP)". A

ferramenta elétrica é desligada através de um disjuntor de

proteção, logo que a bateria estiver descarregada. A

ferramenta de trabalho não se movimenta mais.

Ligar a luz de trabalho LED A lâmpada (26) acende-se com o interruptor para ligar/

desligar (4) ligeira ou completamente premido e permite

iluminar o local de trabalho em caso de condições de

iluminação desfavoráveis.

Instruções de trabalho

Proteger os discos de serra contra golpes e pancadas.

Desloque a ferramenta elétrica uniformemente e com ligeiro

avanço no sentido de corte. Um avanço muito forte reduz

consideravelmente a durabilidade dos acessórios e pode

prejudicar a ferramenta elétrica.

A potência de serragem e a qualidade de corte dependem do

estado e da forma dos dentes do disco de serra. Portanto só

deverá utilizar discos de serra afiados e apropriados para o

material a ser trabalhado.

A seleção correta do disco de serra depende do tipo de

madeira, da qualidade da madeira e se são necessários

cortes longitudinais ou transversais.

Cortes longitudinais em abeto são produzidas aparas em

O pó de faia e carvalho são especialmente prejudiciais para a

saúde, por isso trabalhe sempre com aspiração de pó.

Serrar com guia paralela (ver figura D)

A guia paralela (32) permite cortes exatos ao longo da aresta

da peça, ou seja, o corte de tiras iguais.

Com a ajuda da escala, ajuste a largura de corte desejada na

aresta exterior da placa de base às guias da guia paralela/do

adaptador para carril de guia.

Serrar com encosto auxiliar (ver figura F)

Para o processamento de peças maiores ou para cortar

arestas a direito, pode fixar uma tábua ou uma ripa como

encosto auxiliar na peça e introduzir a serra circular com a

placa de base ao longo do encosto auxiliar.

Serrar com carril de guia (ver figura E)

Com a ajuda do carril de guia (34) pode efetuar cortes retos.

Nota: Use o carril de guia (34) apenas em cortes de ângulo

reto. No caso de cortes de meia-esquadria pode danificar o

carril de guia (34).

O revestimento aderente evita o deslizamento do carril de

guia e protege a superfície da peça. O revestimento do carril

de guia permite o deslizamento fácil da ferramenta elétrica.

1 609 92A 7TA | (17.05.2022) Bosch Power ToolsPortuguês | 47

Fixe o carril de guia (34) à peça com dispositivos de aperto

apropriados, p. ex. grampos. Coloque a ferramenta elétrica

no carril de guia com o adaptador para carril de guia

(32) na ferramenta elétrica com o logótipo da Bosch virado

O carril de guia (34) não pode ficar saliente do lado da

Ligue a ferramenta elétrica e desloque-a uniformemente e

com ligeiro avanço no sentido de corte.

Trabalhar com guia paralela/adaptador para carril de

guia e mangueira de aspiração

Monte primeiro o adaptador de aspiração (29) com a

mangueira de aspiração (30) e, em seguida, a guia paralela/

o adaptador de guia (32).

Nota: Utilize apenas os parafusos previstos para fixar a guia

paralela/o adaptador para carril de guia (32) e o adaptador

Indicações sobre o manuseio ideal da bateria

Proteger a bateria contra humidade e água.

Armazene a bateria apenas na faixa de temperatura de

−20°C a 50°C. Por exemplo, não deixe a bateria dentro do

Limpar de vez em quando as aberturas de ventilação da

bateria com um pincel macio, limpo e seco.

Um tempo de funcionamento reduzido após o carregamento

indica que a bateria está gasta e que deve ser substituída.

Observe as indicações sobre a eliminação de forma

Manutenção e assistência técnica

Manutenção e limpeza

u A bateria deverá ser retirada antes de todos os

trabalhos na ferramenta elétrica (p. ex. manutenção,

troca de ferramenta etc.) e antes de transportar ou de

armazenar a mesma. Há perigo de ferimentos se o

interruptor de ligar/desligar for acionado

u Manter a ferramenta elétrica e as aberturas de

ventilação sempre limpas, para trabalhar bem e de

A cobertura de proteção pendular tem de poder

movimentar-se sempre livremente e fechar-se

automaticamente. Portanto, deverá manter a área em volta

da cobertura de proteção pendular sempre limpa. Elimine pó

e aparas com um pincel.

Os discos de serra não revestidos podem ser protegidos

contra a formação de corrosão com uma camada fina de

óleo. Remover o óleo antes de serrar, caso contrário

poderão surgir nódoas na madeira.

Resíduos de resina ou de aglutinante no disco de serra

reduzem a qualidade de corte. Portanto deverá sempre

limpar o disco de serra imediatamente após a utilização.

Serviço pós-venda e aconselhamento

O serviço pós-venda responde às suas perguntas a respeito

de serviços de reparação e de manutenção do seu produto,

assim como das peças sobressalentes. Desenhos explodidos

e informações acerca das peças sobressalentes também em:

A nossa equipa de consultores Bosch esclarece com prazer

todas as suas dúvidas a respeito dos nossos produtos e

Indique para todas as questões e encomendas de peças

sobressalentes a referência de 10 dígitos de acordo com a

placa de caraterísticas do produto.

Robert Bosch Ltda. – Divisão de Ferramentas Elétricas

www.bosch.com.br/contato

Para efetuar o seu pedido online de peças entre na página

Encontra outros endereços da assistência técnica em:

www.bosch-pt.com/serviceaddresses

As baterias de iões de lítio recomendadas estão sujeitas ao

direito de materiais perigosos. As baterias podem ser

transportadas na rua pelo utilizador, sem mais obrigações.

Na expedição por terceiros (porex: transporte aéreo ou

expedição), devem ser observadas as especiais exigências

quanto à embalagem e à designação. Neste caso é

necessário consultar um especialista de materiais perigosos

ao preparar a peça a ser trabalhada.

Só enviar baterias se a carcaça não estiver danificada. Colar

contactos abertos e embalar a bateria de modo que não

possa se movimentar dentro da embalagem. Por favor

observe também eventuais diretivas nacionais

As ferramentas elétricas, as baterias, os

acessórios e as embalagens devem ser

enviados a uma reciclagem ecológica de

Não deitar ferramentas elétricas e baterias/

pilhas no lixo doméstico!

Bosch Power Tools 1 609 92A 7TA | (17.05.2022)48 | Italiano

Apenas para países da UE:

Conforme a Diretiva Europeia 2012/19/UE relativa aos

resíduos de equipamentos elétricos e eletrónicos e a sua

implementação na legislação nacional, é necessário recolher

separadamente as ferramentas elétricas que já não são

usadas e, de acordo com a Diretiva Europeia 2006/66/CE,

as baterias/pilhas defeituosas e encaminhá-las para uma

reciclagem ecológica.

No caso de uma eliminação incorreta, os aparelhos elétricos

e eletrónicos antigos podem ter efeitos nocivos no ambiente

e na saúda humada devido à possível presença de

substâncias perigosas.

Observar as indicações no capítulo Transporte (ver

Declaração de Conformidade UE Declaramos sob nossa exclusiva responsabilidade que os produtos

mencionados cumprem todas as disposições e os regulamentos indicados e

estão em conformidade com as seguintes normas.

Documentação técnica pertencente a: *
