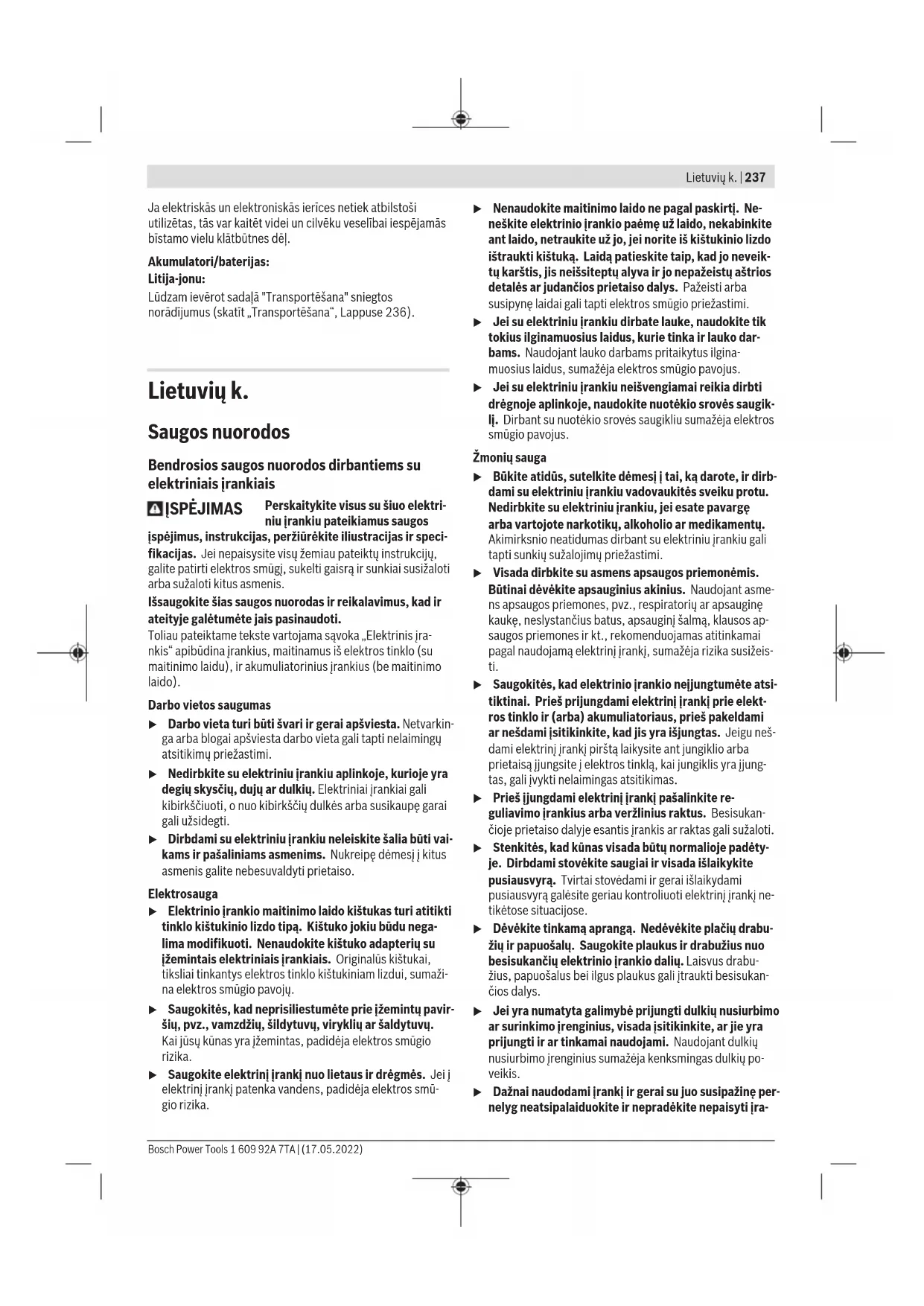

Lietuvių k. Puslapis 237

1 609 92A 7TA | (17.05.2022) Bosch Power ToolsLietuvių k. | 237

Bendrosios saugos nuorodos dirbantiems su

elektriniais įrankiais

ĮSPĖJIMAS Perskaitykite visus su šiuo elektri-

niu įrankiu pateikiamus saugos

įspėjimus, instrukcijas, peržiūrėkite iliustracijas ir speci-

fikacijas. Jei nepaisysite visų žemiau pateiktų instrukcijų,

galite patirti elektros smūgį, sukelti gaisrą ir sunkiai susižaloti

arba sužaloti kitus asmenis.

Išsaugokite šias saugos nuorodas ir reikalavimus, kad ir

ateityje galėtumėte jais pasinaudoti.

Toliau pateiktame tekste vartojama sąvoka „Elektrinis įra-

nkis“ apibūdina įrankius, maitinamus iš elektros tinklo (su

maitinimo laidu), ir akumuliatorinius įrankius (be maitinimo

Darbo vietos saugumas u Darbo vieta turi būti švari ir gerai apšviesta. Netvarkin- ga arba blogai apšviesta darbo vieta gali tapti nelaimingų

atsitikimų priežastimi. u Nedirbkite su elektriniu įrankiu aplinkoje, kurioje yra degių skysčių, dujų ar dulkių. Elektriniai įrankiai gali

kibirkščiuoti, o nuo kibirkščių dulkės arba susikaupę garai

gali užsidegti. u Dirbdami su elektriniu įrankiu neleiskite šalia būti vai- kams ir pašaliniams asmenims. Nukreipę dėmesį į kitus

asmenis galite nebesuvaldyti prietaiso.

Elektrosauga u Elektrinio įrankio maitinimo laido kištukas turi atitikti tinklo kištukinio lizdo tipą. Kištuko jokiu būdu nega-

lima modifikuoti. Nenaudokite kištuko adapterių su

įžemintais elektriniais įrankiais. Originalūs kištukai,

tiksliai tinkantys elektros tinklo kištukiniam lizdui, sumaži-

na elektros smūgio pavojų. u Saugokitės, kad neprisiliestumėte prie įžemintų pavir- šių, pvz., vamzdžių, šildytuvų, viryklių ar šaldytuvų.

Kai jūsų kūnas yra įžemintas, padidėja elektros smūgio

rizika. u Saugokite elektrinį įrankį nuo lietaus ir drėgmės. Jei į elektrinį įrankį patenka vandens, padidėja elektros smū-

gio rizika. u Nenaudokite maitinimo laido ne pagal paskirtį. Ne- neškite elektrinio įrankio paėmę už laido, nekabinkite

ant laido, netraukite už jo, jei norite iš kištukinio lizdo

ištraukti kištuką. Laidą patieskite taip, kadjo neveik-

tų karštis, jis neišsiteptų alyva ir jo nepažeistų aštrios

detalės ar judančios prietaiso dalys. Pažeisti arba

susipynę laidai gali tapti elektros smūgio priežastimi. u Jei su elektriniu įrankiu dirbate lauke, naudokite tik tokius ilginamuosius laidus, kurie tinka ir lauko dar-

bams. Naudojant lauko darbams pritaikytus ilgina-

muosius laidus, sumažėja elektros smūgio pavojus. u Jei su elektriniu įrankiu neišvengiamai reikia dirbti drėgnoje aplinkoje, naudokite nuotėkio srovės saugik-

lį. Dirbant su nuotėkio srovės saugikliu sumažėja elektros

Žmonių sauga u Būkite atidūs, sutelkite dėmesį į tai, kądarote, ir dirb- dami su elektriniu įrankiu vadovaukitės sveiku protu.

Nedirbkite su elektriniu įrankiu, jei esate pavargę

arba vartojote narkotikų, alkoholio ar medikamentų.

Akimirksnio neatidumas dirbant su elektriniu įrankiu gali

tapti sunkių sužalojimų priežastimi. u Visada dirbkite su asmens apsaugos priemonėmis. Būtinai dėvėkite apsauginius akinius. Naudojant asme-

ns apsaugos priemones, pvz., respiratorių ar apsauginę

kaukę, neslystančius batus, apsauginį šalmą, klausos ap-

saugos priemones ir kt., rekomenduojamas atitinkamai

pagal naudojamą elektrinį įrankį, sumažėja rizika susižeis-

ti. u Saugokitės, kad elektrinio įrankio neįjungtumėte atsi- tiktinai. Prieš prijungdami elektrinį įrankį prie elekt-

ros tinklo ir (arba) akumuliatoriaus, prieš pakeldami

ar nešdami įsitikinkite, kad jis yra išjungtas. Jeigu neš-

dami elektrinį įrankį pirštą laikysite ant jungiklio arba

prietaisą įjungsite į elektros tinklą, kai jungiklis yra įjung-

tas, gali įvykti nelaimingas atsitikimas. u Prieš įjungdami elektrinį įrankį pašalinkite re- guliavimo įrankius arba veržlinius raktus. Besisukan-

čioje prietaiso dalyje esantis įrankis ar raktas gali sužaloti. u Stenkitės, kad kūnas visada būtų normalioje padėty- je. Dirbdami stovėkite saugiai ir visada išlaikykite

pusiausvyrą. Tvirtai stovėdami ir gerai išlaikydami

pusiausvyrą galėsite geriau kontroliuoti elektrinį įrankį ne-

tikėtose situacijose. u Dėvėkite tinkamą aprangą. Nedėvėkite plačių drabu- žių ir papuošalų. Saugokite plaukus ir drabužius nuo

besisukančių elektrinio įrankio dalių. Laisvus drabu-

žius, papuošalus bei ilgus plaukus gali įtraukti besisukan-

čios dalys. u Jei yra numatyta galimybė prijungti dulkių nusiurbimo ar surinkimo įrenginius, visada įsitikinkite, ar jie yra

prijungti ir ar tinkamai naudojami. Naudojant dulkių

nusiurbimo įrenginius sumažėja kenksmingas dulkių po-

veikis. u Dažnai naudodami įrankį ir gerai su juo susipažinę per- nelyg neatsipalaiduokite ir nepradėkite nepaisyti įra- Bosch Power Tools 1 609 92A 7TA | (17.05.2022)238 | Lietuvių k.

nkio saugos principų. Neatidus veiksmas gali sukelti sun-

kią traumą per sekundės dalį.

Rūpestinga elektrinių įrankių priežiūra ir naudojimas

u Neperkraukite elektrinio įrankio. Naudokite jūsų dar-

bui tinkamą elektrinį įrankį. Su tinkamu elektriniu įra-

nkiu jūs dirbsite geriau ir saugiau, jei neviršysite nurodyto

u Nenaudokite elektrinio įrankio su sugedusiu jungikliu.

Elektrinis įrankis, kurio nebegalima įjungti ar išjungti, yra

pavojingas ir jį reikia remontuoti.

u Prieš reguliuodami elektrinį įrankį, keisdami darbo

įrankius ar prieš valydami elektrinį įrankį, iš elektros

tinklo lizdo ištraukite kištuką ir (arba) išimkite akumu-

liatorių, jeigu jis išimamas. Ši atsargumo priemonė ap-

saugos jus nuo netikėto elektrinio įrankio įsijungimo.

u Nenaudojamą elektrinį įrankį sandėliuokite vaikams ir

nemokantiems juo naudotis asmenims neprieinamoje

vietoje. Elektriniai įrankiai yra pavojingi, kai juos naudoja

u Prižiūrėkite elektrinį įrankį ir priedus. Patikrinkite, ar

besisukančios įrankio dalys tinkamai veikia ir niekur

nestringa, ar nėra sulūžusių ar pažeistų dalių, kurios

trikdytų elektrinio įrankio veikimą. Prieš vėl naudoja-

nt elektrinį įrankį, pažeistos įrankio dalys turi būti su-

taisytos. Daugelio nelaimingų atsitikimų priežastis yra

blogai prižiūrimi elektriniai įrankiai.

u Pjovimo įrankiai turi būti aštrūs ir švarūs. Rūpestingai

prižiūrėti pjovimo įrankiai su aštriomis pjaunamosiomis

briaunomis mažiau stringa, juos lengviau valdyti.

u Elektrinį įrankį, papildomą įrangą, darbo įrankius ir t.

t. naudokite taip, kaip nurodyta šioje instrukcijoje, ir

atsižvelkite į darbo sąlygas ir atliekamą darbą. Naudo-

jant elektrinius įrankius ne pagal paskirtį, gali susidaryti

pavojingos situacijos.

u Rankenos ir suėmimo paviršiai turi būti sausi, švarūs,

ant jų neturi būti alyvos ir tepalų. Dėl slidžių rankenų ir

suėmimo paviršių negalėsite saugiai išlaikyti ir suvaldyti

įrankio netikėtose situacijose.

Rūpestinga akumuliatorinių įrankių priežiūra ir

u Akumuliatoriui įkrauti naudokite tik tuos kroviklius,

kuriuos rekomenduoja gamintojas. Naudojant kitokio

tipo akumuliatoriams skirtą kroviklį, iškyla gaisro pavojus.

u Su elektriniu įrankiu galima naudoti tik jam skirtą aku-

muliatorių. Naudojant kitokius akumuliatorius iškyla su-

sižalojimo ir gaisro pavojus.

u Nelaikykite sąvaržėlių, monetų, raktų, vinių, varžtų ar

kitokių metalinių daiktų arti ištraukto iš prietaiso aku-

muliatoriaus kontaktų. Trumpai sujungus akumuliato-

riaus kontaktus galima nusideginti ar sukelti gaisrą.

u Netinkamai naudojant akumuliatorių, iš jo gali ištekėti

skystis; venkite kontakto su šiuo skysčiu. Jei skysčio

pateko ant odos, nuplaukite jį vandeniu. Jei skysčio

pateko į akis, nedelsdami kreipkitės į gydytoją. Aku-

muliatoriaus skystis gali sudirginti ar nudeginti odą.

u Nenaudokite pažeisto arba perdaryto akumuliatoriaus

arba įrankio. Sugadinti arba perdaryti akumuliatoriai gali

veikti nenuspėjamai – sukelti gaisrą, sprogimą arba trau-

u Saugokite akumuliatorių ir įrankį nuo ugnies ir aukš-

tos temperatūros. Patekęs į ugnį arba aukštesnę nei 130

°C temperatūrą, jis gali sprogti.

u Vykdykite visas įkrovimo instrukcijas ir nekraukite

akumuliatoriaus arba įrankio temperatūroje, neati-

tinkančioje instrukcijose nurodyto temperatūros

diapazono ribų. Netinkamai kraunant arba jeigu tempera-

tūra neatitinka nurodyto diapazono ribų, gali sugesti aku-

muliatorius ir kilti gaisras.

u Elektrinį įrankį turi remontuoti tik kvalifikuoti specia-

listai ir naudoti tik originalias atsargines dalis. Taip ga-

lima garantuoti, jog elektrinis įrankis išliks saugus naudo-

u Niekada neatlikite pažeisto akumuliatoriaus techninės

priežiūros. Akumuliatorių techninę priežiūrą turi atlikti

tik gamintojas arba įgaliotasis techninės priežiūros at-

Saugos nuorodos dirbantiems su diskiniais

u PAVOJUS: nekiškite rankų į pjovimo zoną ir prie

pjūklo disko. Jei pjūklas laikomas abiem rankomis, tai

pjūklo diskas jų nesužalos.

u Nelieskite apdirbamojo ruošinio iš apačios. Apsauginis

gaubtas neapsaugos jūsų nuo ruošinio apačioje išlindusio

u Nustatykite pjovimo gylį pagal ruošinio storį. Diskas

ruošinio apačioje turi išlįsti šiek tiek mažiau nei per vieną

disko danties aukštį.

u Pjaunamojo ruošinio niekada nelaikykite rankose ir

neparemkite jo savo koja. Patikimai jį įtvirtinkite

stabiliame įtvare. Labai svarbu tinkamai pasiruošti dar-

bui, kad sumažintumėte kūno sužalojimų pavojų, išveng-

tumėte pjūklo strigimo arba neprarastumėte įrankio

u Jei atliekate darbus, kurių metu pjovimo įrankis gali

kliudyti paslėptus elektros laidus, elektrinį įrankį lai-

kykite už izoliuotų rankenų. Prisilietus prie laido, kuriuo

teka elektros srovė, metalinėse prietaiso dalyse gali atsi-

rasti įtampa ir trenkti elektros smūgis.

u Atlikdami išilginį pjūvį visada naudokite lygiagrečiąją

atramą ar kreipiamąją liniuotę. Tada pjausite tiksliau ir

sumažinsite pjūklo strigimo tikimybę.

u Naudokite tik tinkamo dydžio pjūklo diskus ir su tinka-

ma tvirtinimo kiauryme (pvz., rombo formos arba ap-

valia). Pjūklo diskai, kurie neatitinka pjūklo tvirtinamųjų

dalių formos, sukasi ekscentriškai, todėl iškyla pavojus

nesuvaldyti įrankio.

1 609 92A 7TA | (17.05.2022) Bosch Power ToolsLietuvių k. | 239

u Niekada nenaudokite pažeistų ar netinkamų pjūklo

disko tarpinių poveržlių ir varžtų. Pjūklo disko tarpinės

poveržlės ir varžtai buvo sukonstruoti specialiai jūsų pjūk-

lui, kad būtų užtikrintas optimalus rezultatas ir saugus

Atatranka – priežastys ir atitinkamos saugos nuorodos

- atatranka yra staigi reakcija dėl įsprausto, užsikirtusio ar

netinkamai nukreipto pjūklo disko, kai pjūklas nekontroliuo-

jamai iššoka iš ruošinio ir ima judėti link dirbančiojo;

- jei pjūklo diskas per stipriai prispaudžiamas arba užspau-

džiamas į apačią siaurėjančiame pjūvio plyšyje, jis sustoja, o

veikiantis variklis staiga meta prietaisą atgal link dirbančiojo;

- jei pjaunant pjūklo diskas yra pasukamas ar netinkamai nu-

kreipiamas, pjūklo disko užpakalinės briaunos dantys gali įsi-

kabinti į medžio paviršių ir tada, pjūklo diskui išsilaisvinus iš

plyšio, pjūklas atšoka link dirbančiojo.

Atatranka yra įrankio netinkamo naudojimo ar valdymo rezul-

tatas; jos galite išvengti, jei imsitės atitinkamų, žemiau ap-

rašytų saugos priemonių.

u Pjūklą visada tvirtai laikykite, o rankas laikykite tokio-

je padėtyje, kad galėtumėte įveikti atatrankos jėgas.

Jūsų kūnas turėtų būti iš šono prie pjūklo disko, bet jo-

kiu būdu ne vienoje linijoje su pjūklo disku. Dėl atatran-

kos pjūklas gali atšokti atgal, bet dirbantysis, jei imasi ati-

tinkamų priemonių, atatrankos jėgas gali kontroliuoti.

u Jei pjūklo diskas užstringa arba norite nutraukti dar-

bą, išjunkite pjūklą ir ramiai laikykite jį ruošinyje, kol

pjūklo diskas visiškai sustos. Niekada nebandykite iš-

traukti pjūklo iš ruošinio ar traukti pjūklo atgal, kol aš-

menys dar juda, nes tai gali sukelti atatranką. Nustaty-

kite ir pašalinkite pjūklo disko strigimo priežastį.

u Jei vėl norite įjungti ruošinyje paliktą pjūklą, centruo-

kite pjūklo diską pjūvio plyšyje ir patikrinkite, ar pjūk-

lo dantys nėra įsikabinę į ruošinį. Jei pjūklo diskas įstri-

gęs, vėl įjungus pjūklą, jis gali iškilti į viršų arba sukelti ata-

u Dideles plokštes paremkite, kad sumažintumėte ata-

trankos riziką dėl stringančio pjūklo disko. Didelės

plokštės dėl savo svorio išlinksta. Plokštes reikia atremti

abejose pusėse, t.y. šalia pjovimo linijos ir šalia plokštės

u Nenaudokite neaštrių ar pažeistų pjūklo diskų. Ne-

aštrūs ar netinkamai praskėsti pjūklo dantys palieka siau-

resnį pjovimo taką, todėl atsiranda per didelė trintis,

stringa pjūklo diskas ir sukeliama atatranka.

u Prieš pradėdami pjauti tvirtai užveržkite įveržimo

svirteles, kuriomis reguliuojamas pjovimo gylis ir

pjūklo disko posvyrio kampas. Jei pjaunant keičiasi

pjūklo disko padėtis, diskas gali įstrigti ir sukelti atatran-

u Būkite ypač atsargūs pjaudami sienose ar kituose ne-

permatomuose paviršiuose. Panyrantis į ruošinį pjūklo

diskas pjaudamas paslėptus objektus gali įstrigti ir sukelti

Apatinio apsauginio gaubto funkcija

u Prieš kiekvieną naudojimą patikrinkite, ar apatinis ap-

sauginis gaubtas tinkamai užsidaro. Nenaudokite

pjūklo, jei apatinis apsauginis gaubtas negali laisvai

judėti ir tuojau neužsidaro. Niekada neužfiksuokite ir

nepririškite gaubto, nes tuomet pjūklo diskas bus ne-

apsaugotas.Pjūklui netyčia nukritus, gali įlinkti apsaugi-

nis gaubtas. Naudodamiesi pakėlimo rankenėle, apsaugi-

nį gaubtą atidarykite ir įsitikinkite, kad jis juda laisvai ir

neliečia nei pjūklo disko, nei jokios kitos dalies, nustačius

bet kokį pjūklo disko posvyrio kampą ir bet kokį pjovimo

u Patikrinkite, kaip veikia apatinio apsauginio gaubto

spyruoklės. Jei apsauginis gaubtas ir spyruoklė veikia

netinkamai, prieš naudojant reikia atlikti techninę

priežiūrą. Dėl pažeistų dalių, lipnių nuosėdų ar susikau-

pusių nešvarumų apatinis apsauginis gaubtas gali lėčiau

u Apatinį apsauginį gaubtą rankiniu būdu atidaryti lei-

džiama tik atliekant specialius pjūvius, pvz., darant

įpjovas ir pjaunant kampu. Atidarykite apatinį apsau-

ginį gaubtą pakėlimo rankenėle ir, kai tik pjūklo diskas

sulįs į ruošinį, ją atleiskite.Atliekant visus kitus pjovimo

darbus apatinis apsauginis gaubtas turi atsidaryti ir užsi-

u Jei apatinis apsauginis gaubtas neapgaubė pjūklo dis-

ko, pjūklo ant pjovimo stalo ar ant grindų nedėkite.Jei

apsauginis gaubtas neuždarytas, iš inercijos besisukančio

disko varomas pjūklas juda pjovimo krypčiai priešinga

kryptimi ir pjauna viską, kas pasitaiko kelyje. Turėkite

omenyje, kad atleidus jungiklį, pjūklo diskas dar kurį laiką

sukasi iš inercijos.

Papildomos saugos nuorodos

u Nekiškite rankų į drožlių išmetimo angą. Besisukančios

dalys gali sužaloti.

u Su pjūklu neatlikite darbų virš galvos. Taip dirbdami,

negalėsite patikimai kontroliuoti elektrinį įrankį.

u Prieš pradėdami darbą, tinkamais ieškikliais patikrin-

kite, ar po norimais apdirbti paviršiais nėra pravestų

elektros laidų, dujų ar vandentiekio vamzdžių; jei abe-

jojate, galite pasikviesti į pagalbą vietinius komunali-

nių paslaugų teikėjus. Kontaktas su elektros laidais gali

sukelti gaisro bei elektros smūgio pavojų. Pažeidus dujot-

iekio vamzdį, gali įvykti sprogimas. Pažeidus vandentiekio

vamzdį galima pridaryti daugybę nuostolių.

u Nenaudokite elektrinio įrankio stacionariai. Jis nėra

skirtas darbui su pjovimo stalu.

u Darydami įpjovas, kurias pjaunate ne stačiu kampu,

įtvirtinkite kreipiamąją plokštę, kad ji nenuslystų į šo-

ną. Plokštei nuslydus į šoną, pjūklo diskas gali užstrigti ir

u Nenaudokite pjovimo diskų, pagamintų iš HSS plieno.

Tokie diskai gali greitai sulūžti.

u Nepjaukite nespalvotųjų metalų. Įkaitusios drožlės gali

uždegti dulkių nusiurbimo įrangos dalis.

Bosch Power Tools 1 609 92A 7TA | (17.05.2022)240 | Lietuvių k. u Pažeidus akumuliatorių ar netinkamai jį naudojant, ga- li išsiveržti garų. Išvėdinkite patalpą, o jei atsirado nega-

lavimų, kreipkitės į gydytoją. Šie garai gali sudirginti

kvėpavimo takus. u Neardykite akumuliatoriaus. Galimas trumpojo sujungi- mo pavojus. u Aštrūs daiktai, pvz., vinys ar atsuktuvai, arba išorinė jėga gali pažeisti akumuliatorių. Dėl to gali įvykti vidinis

trumpasis jungimas ir akumuliatorius gali sudegti, pradėti

rūkti, sprogti ar perkaisti. u Akumuliatorių naudokite tik su gamintojo gaminiais. Tik taip apsaugosite akumuliatorių nuo pavojingos per di-

Saugokite akumuliatorių nuo karščio, pvz.,

taip pat ir nuo ilgalaikio saulės spindulių po-

veikio, ugnies, vandens ir drėgmės. Iškyla

sprogimo pavojus. u Prieš padėdami elektrinį įrankį būtinai palaukite, kol visiškai sustos jo judančios dalys. Darbo įrankis gali

įstrigti paviršiuje, tuomet kyla pavojus nesuvaldyti elektri-

Gaminio ir savybių aprašas

Perskaitykite visas šias saugos nuorodas ir

reikalavimus. Nesilaikant saugos nuorodų ir

reikalavimų gali trenkti elektros smūgis, kilti

gaisras, galima smarkiai susižaloti ir sužaloti

Prašome atkreipti dėmesį į paveikslėlius priekinėje naudoji-

mo instrukcijos dalyje.

Naudojimas pagal paskirtį

Elektrinis įrankis yra skirtas išilginiams ir skersiniams

pjūviams medienoje atlikti, tiesia linija ir kampu, padėjus

ruošinį ant tvirto pagrindo.

Pavaizduoti įrankio elementai

Numeriais pažymėtus elektrinio įrankio elementus rasite šios

instrukcijos puslapiuose pateiktuose paveikslėliuose.

Akumuliatoriaus atblokavimo klavišas

Šešiabriaunis raktas

Suklio fiksuojamasis klavišas

Pagrindo atraminė plokštė

Lygiagrečiosios atramos tvirtinamasis varžtas

Pjovimo kampo nustatymo skalė

Sparnuotasis varžtas pjūvio kampui reguliuoti

Rankena (izoliuotas rankenos paviršius)

Akumuliatoriaus įkrovos būklės indikatorius

Temperatūros kontrolės indikatorius/apsauga nuo

Sparnuotasis varžtas pjūvio gyliui reguliuoti

Slankiojo apsauginio gaubto reguliavimo svirtelė

Slankusis apsauginis gaubtas

Diskinio pjūklo geležtė

Prispaudžiamoji jungė

Tvirtinamasis varžtas

Prožektorius „PowerLight“

Atskaitos žymė įstrižo pjūvio kampo nustatymui

Nusiurbimo adapterio tvirtinamasis varžtas

Atskaitos žymė pjūvio gyliui nustatyti

Lygiagrečioji atrama/kreipiamosios juostos adapteris

Pavaizduoti ar aprašyti priedai į tiekiamą standartinį komp-

lektą neįeina. Visą papildomą įrangą rasite mūsų papildo-

mos įrangos programoje.

Nominalioji įtampa V 12

Tuščiosios eigos sūkių skai-

– Kai įstrižo pjūvio kampas

– Kai įstrižo pjūvio kampas

Pagrindo plokštės matmenys mm 167 x 88

Maks. dantų storis/dantų ta-

Min. dantų storis/dantų takas mm 1,0

Pjūklo disko kiaurymė mm 15

1 609 92A 7TA | (17.05.2022) Bosch Power ToolsLietuvių k. | 241

Rankinis diskinis pjūklas GKS 12V-26

Leidžiamoji aplinkos temperatūra

ir sandėliuojant °C –20...+50

Rekomenduojami krovikliai GAL 12..

A) priklausomai nuo naudojamo akumuliatoriaus

B) ribota galia, esant temperatūrai <0 °C Informacija apie triukšmą ir vibraciją

Triukšmo emisijos vertės nustatytos pagal EN62841-2-5.

Pagal A skalę išmatuotas elektrinio įrankio triukšmo lygis tipi-

niu atveju siekia: garso slėgio lygis 82dB(A); garso galios ly-

gis 93dB(A). Paklaida K=3dB.

Dirbkite su klausos apsaugos priemonėmis!

Vibracijos bendroji vertė a

(trijų krypčių atstojamasis vekto-

Šioje instrukcijoje pateiktas vibracijos lygis ir triukšmo emisi-

ja buvo išmatuoti pagal standartizuotą matavimo metodą, ir

juos galima naudoti elektriniams įrankiams palyginti. Jie taip

pat skirti vibracijos ir triukšmo emisijai iš anksto įvertinti.

Nurodytas vibracijos lygis ir triukšmo emisijos vertė atspindi

pagrindinius elektrinio įrankio naudojimo atvejus. Tačiau jei-

gu elektrinis įrankis naudojamas kitokiai paskirčiai, su kito-

kiais darbo įrankiais arba jeigu jis nepakankamai techniškai

prižiūrimas, vibracijos lygis ir triukšmo emisijos vertė gali ki-

sti. Tokiu atveju vibracijos ir triukšmo emisija per visą darbo

laikotarpį gali žymiai padidėti.

Norint tiksliai įvertinti vibracijos ir triukšmo emisiją per tam

tikrą darbo laiką, reikia atsižvelgti ir į laiką, per kurį elektrinis

įrankis buvo išjungtas arba, nors ir veikė, bet nebuvo naudo-

jamas. Tai įvertinus, vibracijos ir triukšmo emisija per visą

darbo laiką žymiai sumažės.

Dirbančiajam nuo vibracijos poveikio apsaugoti paskirkite

papildomas apsaugos priemones, pvz.: elektrinių ir darbo

įrankių techninę priežiūrą, rankų šildymą, darbo eigos orga-

Montavimas u Naudokite tik tokius diskus, kurių maksimalus leis- tinas greitis yra didesnis už elektrinio prietaiso tuščio-

sios eigos sūkių skaičių.

Akumuliatoriaus įkrovimas u Naudokite tik priedų puslapyje nurodytus kroviklius. Tik šie krovikliai yra priderinti prie Jūsų elektriniame įra-

nkyje naudojamo ličio jonų akumuliatoriaus.

Nuoroda: akumuliatorius pristatomas iš dalies įkrautas. Kad

akumuliatorius veiktų visa galia, prieš pirmąjį naudojimą aku-

muliatorių kroviklyje visiškai įkraukite.

Ličio jonų akumuliatorių galima įkrauti bet kada, eksploatavi-

mo trukmė dėl to nesutrumpėja. Krovimo proceso nutrauki-

mas akumuliatoriui nekenkia.

Celių apsaugos sistema „Electronic Cell Protection (ECP)“

saugo ličio jonų akumuliatorių nuo visiškos iškrovos. Kai aku-

muliatorius išsikrauna, apsauginis išjungiklis išjungia elektri-

nį įrankį, ir darbo įrankis nebesisuka. u Jeigu elektrinis įrankis išsijungė automatiškai, neban- dykite vėl spausti įjungimo-išjungimo jungiklio. Taip

galite sugadinti ličio jonų akumuliatorių.

Laikykitės pateiktų šalinimo nurodymų.

Akumuliatoriaus išėmimas

Akumuliatoriuje (1) yra dvi fiksavimo pakopos, kurios saugo,

kad netikėtai paspaudus akumuliatoriaus atblokavimo klavi-

šą (2), akumuliatorius neiškristų. Į elektrinį įrankį įstatytą

akumuliatorių tinkamoje padėtyje palaiko spyruoklė.

Norėdami išimti akumuliatorių (1), paspauskite atblokavimo

klavišą (2) ir išimkite akumuliatorių iš elektrinio įrankio

traukdami jį atgal. Traukdami nenaudokite jėgos.

Akumuliatoriaus įkrovos būklės indikatorius

Trys žali akumuliatoriaus įkrovos būklės indikatoriai (15)

rodo akumuliatoriaus (1) įkrovos būklę. Dėl saugumo,

įkrovos būklę galima pažiūrėti tik tada, kai elektrinis įrankis

Jei norite, kad būtų parodyta įkrovos būklė, pusiau arba vi-

siškai paspauskite įjungimo-išjungimo jungiklį (4).

Šviečia nuolat 3x žali ≥ 2/3

Šviečia nuolat 2 x žali ≥ 1/3

Šviečia nuolat 1 x žalias < 1/3

Mirksi 1 x žalias Atsarga

Jei paspaudus įjungimo-išjungimo jungiklį (4) nešviečia nei

vienas šviesadiodis indikatorius, vadinasi akumuliatorius yra

pažeistas ir jį reikia pakeisti.

Pjūklo disko įdėjimas ir keitimas u Prieš atlikdami bet kokius elektrinio įrankio techninės priežiūros darbus išimkite akumuliatorių. u Montuodami pjūklo diską mūvėkite apsaugines pirš- tines. Prisilietus prie pjūklo disko iškyla susižalojimo pa-

vojus. u Naudokite tik tokius pjūklo diskus, kurie atitinka šioje naudojimo instrukcijoje ir ant elektrinio įrankio pa-

teiktus duomenis ir yra patikrinti pagal EN847‑1 bei

atitinkamai paženklinti. u Darbo įrankio leidžiamas sūkių skaičius turi būti ne mažesnis už didžiausią sūkių skaičių, nurodytą ant

elektrinio įrankio. Įrankis, kuris sukasi greičiau, nei yra

leistina, gali lūžti ir nulėkti nuo prietaiso. u Su šiuo prietaisu kaip darbo įrankių jokiu būdu nenau- dokite šlifavimo diskų.

Bosch Power Tools 1 609 92A 7TA | (17.05.2022)242 | Lietuvių k.

Pjūklo disko pasirinkimas

Rekomenduojamų pjūklo diskų apžvalgą rasite šios instrukci-

Pjūklo disko išmontavimas (žr. A pav.)

Pjovimo įrankį patogiausia pakeisti paguldžius elektrinį įrankį

ant priekinės variklio korpuso pusės.

– Paspauskite suklio fiksuojamąjį klavišą (6) ir laikykite jį

u Suklio fiksuojamąjį klavišą (6) spauskite tik tada, kai

šlifavimo suklys visiškai sustojęs. Priešingu atveju gali-

te pažeisti elektrinį įrankį.

– Šešiabriauniu raktu (5) išsukite tvirtinamąjį varžtą (25),

sukdami jį kryptimi ➊.

– Slankųjį apsauginį gaubtą (21) atgal ir laikykite jį tokioje

– Nuo šlifavimo suklio (20) nuimkite prispaudžiamąją jungę

(24) ir pjūklo diską (23).

Pjūklo disko sumontavimas (žr. A pav.)

Pjovimo įrankį patogiausia pakeisti paguldžius elektrinį įrankį

ant priekinės variklio korpuso pusės.

– Nuvalykite pjūklo diską (23) ir visas tvirtinamąsias dalis,

kurias ruošiatės montuoti.

– Slankųjį apsauginį gaubtą (21) atgal ir laikykite jį tokioje

– Uždėkite pjūklo diską (23) ant tvirtinamosios jungės

(22). Pjūklo dantų pjovimo kryptis (rodyklė ant pjūklo dis-

ko) ir sukimosi krypties rodyklė ant apsauginio gaubto

– Uždėkite tvirtinamąją jungę (24) ir užveržkite tvirtinamąjį

varžtą (25), sukdami jį kryptimi ➋. Atkreipkite dėmesį į

tinkamą tvirtinamosios jungės (22) ir prispaudžiamosios

jungės (24) montavimo padėtį.

– Paspauskite suklio fiksuojamąjį klavišą (6) ir laikykite jį

– Šešiabriauniu raktu (5) užveržkite tvirtinamąjį varžtą

(25), sukdami ➋ kryptimi. Užveržimo momentas turi būti

lygus 6–9 Nm, tai atitinka užveržimą ranka plius ¼ sūkio.

Dulkių, pjuvenų ir drožlių nusiurbimas

Medžiagų, kurių sudėtyje yra švino, kai kurių rūšių medienos,

mineralų ir metalų dulkės gali būti kenksmingos sveikatai.

Dirbančiajam arba netoli esantiems asmenims nuo sąlyčio su

dulkėmis arba jų įkvėpus gali kilti alerginės reakcijos, taip pat

jie gali susirgti kvėpavimo takų ligomis.

Kai kurios dulkės, pvz., ąžuolo ir buko, yra vėžį sukeliančios,

o ypač, kai mediena yra apdorota specialiomis medienos

priežiūros priemonėmis (chromatu, medienos apsaugos

priemonėmis). Medžiagas, kuriose yra asbesto, leidžiama

apdoroti tik specialistams.

– Kad pasiektumėte aukštą dulkių nusiurbimo laipsnį, su

šiuo elektriniu įrankiu naudokite specialų siurblį.

– Pasirūpinkite geru darbo vietos vėdinimu.

– Rekomenduojama dėvėti kvėpavimo takų apsauginę

kaukę su P2 klasės filtru.

Laikykitės jūsų šalyje galiojančių apdorojamoms medžia-

goms taikomų taisyklių.

u Saugokite, kad darbo vietoje nesusikauptų dulkių. Dul-

kės lengvai užsidega.

Nusiurbimo adapterio montavimas (žr. B pav.)

Nusiurbimo adapterį (29) fiksuojamuoju varžtu (28) pritvir-

tinkite prie pagrindo plokštės (7).

Prie nusiurbimo adapterio (29) galima prijungti 19 mm

skersmens nusiurbimo žarną.

u Neprijungus išorinės dulkių nusiurbimo įrangos, nu-

siurbimo adapterį naudoti draudžiama. Priešingu atveju

gali užsikimšti nusiurbimo kanalas.

u Prie nusiurbimo adapterio dulkių surinkimo maišelį

prijungti draudžiama. Priešingu atveju gali užsikimšti nu-

Siekiant užtikrinti optimalų nusiurbimą, reikia reguliariai iš-

valyti nusiurbimo adapterį (29).

Išorinis dulkių nusiurbimas

Nusiurbimo žarną (30) sujunkite su dulkių siurbliu (papildo-

ma įranga). Apžvalgą, kaip prijungti prie įvairių dulkių siurb-

lių, rasite šios instrukcijos gale.

Dulkių siurblys turi būti pritaikytas apdirbamo ruošinio pju-

venoms, drožlėms ir dulkėms nusiurbti.

Sveikatai ypač pavojingoms, vėžį sukeliančioms, sausoms

dulkėms nusiurbti būtina naudoti specialų dulkių siurblį.

u Prieš atlikdami bet kokius elektrinio įrankio techninės

priežiūros darbus išimkite akumuliatorių.

Pjovimo gylio nustatymas (žr. C pav.)

u Pjovimo gylį nustatykite pagal ruošinio storį. Pjūklas

ruošinio apačioje turi išlįsti šiek tiek mažiau nei per vieną

pjūklo danties aukštį.

Atlaisvinkite sparnuotąjį varžtą (17). Jeigu norite nustatyti

mažesnį pjovimo gylį, atitraukite elektrinį įrankį nuo pagrin-

do plokštės (7); jeigu norite nustatyti didesnį pjovimo gylį,

paspauskite elektrinį įrankį link pagrindo plokštės (7).

Nustatykite pageidaujamą pjovimo gylį pagal pjovimo gylio

skalę (18). Vėl tvirtai užveržkite sparnuotąjį varžtą (17).

Nustatydami pjūvio gylį, naudokitės atskaitos žyme (31),

esančia šone ant pjūvio gylio skalės (18).

Pjovimo kampo nustatymas

Patogiausia dirbti paguldžius elektrinį įrankį ant priekinės ap-

sauginio gaubto pusės (13).

Atlaisvinkite sparnuotąjį varžtą (10). Paverskite pjūklą į šo-

ną. Skalėje (9) nustatykite pageidaujamą pjovimo kampą.

Tvirtai užveržkite sparnuotąjį varžtą (10).

Nustatydami įstrižo pjūvio kampą, naudokitės atskaitos žy-

me (27) (viršutinė laikiklio briauna).

Nuoroda: Pjaunant kampu, pjūvio gylis yra mažesnis nei

nustatytas pjūvio gylio skalėje (18).

1 609 92A 7TA | (17.05.2022) Bosch Power ToolsLietuvių k. | 243

Pjūvio linijos žymės

Pjūvio žymė 0° (12)rodo pjūklo disko padėtį atliekant pjūvį

stačiu kampu. Pjūvio žymė 45° (11) rodo pjūklo disko padėtį

atliekant pjūvį 45° kampu.

Akumuliatoriaus įdėjimas

u Naudokite tik originalius Bosch ličio jonų akumuliato-

rius, kurių įtampa atitinka Jūsų elektrinio įrankio fir-

minėje lentelėje nurodytą įtampą. Naudojant kitokius

akumuliatorius iškyla pavojus susižeisti ir sukelti gaisrą.

Įkrautą akumuliatorių (1) įstumkite iš priekio į elektrinio įra-

nkio kojelę. Visiškai įstumkite akumuliatorių į kojelę, kol ne-

besimatys raudonos juostelės ir akumuliatorius saugiai užsi-

Įjungimas ir išjungimas

Norėdami elektrinį elektrinį įrankį įjungti, pirmiausia pa-

spauskite įjungimo blokatorių (3), o po to paspauskite įjun-

gimo-išjungimo jungiklį (4) ir laikykite jį paspaustą.

Norėdami elektrinį įrankį išjungti, atleiskite įjungimo-išjungi-

Nuoroda: Dėl saugumo įjungimo-išjungimo jungiklio (4) už-

fiksuoti negalima, dirbant su įrankiu jis visada turi būti laiko-

Integruotas inercinis stabdys sutrumpina pjūklo disko suki-

mąsi iš inercijos išjungus elektrinį įrankį.

Temperatūros kontrolės indikatorius/apsauga nuo

Raudonas šviesadiodis indikatorius (16) padės jums apsau-

goti akumuliatorių nuo perkaitimo, o variklį nuo perkrovos.

Jei šviesadiodis indikatorius (16) nuolat šviečia raudonai,

akumuliatoriaus temperatūra yra per aukšta ir elektrinis įra-

nkis automatiškai išsijungia.

– Elektrinį įrankį išjunkite.

– Palaukite, kol akumuliatorius atvės, ir tik tada tęskite dar-

Jei šviesadiodis indikatorius (16) mirksi raudonai, elektri-

nis įrankis yra užsiblokavęs ir automatiškai išsijungia.

Ištraukite elektrinį įrankį iš ruošinio.

Kai užsiblokavimo priežastis pašalinama, elektrinis įrankis

pradeda veikti toliau.

Apsauga nuo visiškos iškrovos

Celių apsaugos sistema „Electronic Cell Protection“ (ECP)

saugo ličio jonų akumuliatorių nuo visiškos iškrovos. Kai aku-

muliatorius išsikrauna, apsauginis išjungiklis išjungia elektri-

nį įrankį, ir darbo įrankis nebesisuka.

Šviesadiodės darbinės lemputės įjungimas

Prožektorius (26) šviečia, kai šiek tiek arba visiškai nuspaus-

tas įjungimo-išjungimo jungiklis (4); jis apšviečia darbinę sri-

tį, kai ji nepakankamai apšviesta.

Saugokite pjūklo diskus nuo smūgių ir sutrenkimų.

Elektrinį įrankį tolygia ir nedidele pastūma stumkite pjovimo

kryptimi. Per didelė pastūma labai sutrumpina darbo įrankių

naudojimo laiką, taip pat gali būti pakenkta elektriniam įra-

Pjovimo našumas ir kokybė labai priklauso nuo pjūklo disko

būklės ir jo dantų formos. Todėl naudokite tik aštrius ir tik

apdirbamam ruošiniui pritaikytus pjūklus.

Tinkamą pjūklo diską reikia pasirinkti pagal medžio rūšį, ko-

kybę ir pagal tai, ar bus pjaunama išilgine ar skersine krypti-

Atliekant išilginius pjūvius eglės medienoje susidaro ilgos,

spiralės formos drožlės.

Buko ir ąžuolo dulkės labai kenkia sveikatai, todėl šiuos ruo-

šinius pjaukite tik su dulkių nusiurbimo įranga.

Pjovimas su lygiagrečiąja atrama (žr. D pav.)

Su lygiagrečiąją atrama (32) galima tiksliai pjauti išilgai ruo-

šinio krašto arba išpjauti vienodo pločio juostas.

Ties išorine pagrindo plokštės briauna, naudodamiesi skale,

esančia ant lygiagrečiosios atramos/kreipiamosios juostos

adapterio, nustatykite pageidaujamą pjūvio plotį.

Pjovimas su pagalbine kreipiamąja (žr. F pav.)

Norėdami apdirbti didelį ruošinį ar pjauti tiesiai, prie ruošinio

kaip pagalbinę kreipiamąją galite pritvirtinti lentą ar juostą ir

stumti diskinį pjūklą su pagrindo plokšte palei pagalbinę krei-

Pjovimas su kreipiamąja juosta (žr. E pav.)

Naudojant kreipiamąją juostą (34), galima frezuoti tiesias li-

Nuoroda: kreipiamąją juostą (34) naudokite tik pjaudami

stačiu kampu. Pjaudami įstrižai, galite pažeisti kreipiamąją

Kibi paviršiaus danga neleidžia kreipiamajai juostai nuslysti ir

saugo ruošinio paviršių. Dėl specialios kreipiamosios juostos

dangos elektrinis prietaisas ja lengvai slysta.

Pritvirtinkite kreipiamąją juostą (34) ant ruošinio specialia

tvirtinimo įranga, pvz., spaustuvais. Elektrinį įrankį su su-

montuotu kreipiamosios juostos adapteriu pastatykite ant

kreipiamosios juostos.

Nuoroda: lygiagrečiąją atramą/kreipiamosios juostos adap-

terį (32) prie elektrinio įrankio tvirtinkite Bosch logotipą nu-

Kreipiamoji juosta (34) neturi išsikišti į pjaunamą ruoši-

Įjunkite elektrinį prietaisą ir stumkite jį tolygiai ir lengvai pjo-

Darbas su lygiagrečiąja atrama/kreipiamosios juostos

adapteriu ir nusiurbimo žarna

Pirmiausia pritvirtinkite nusiurbimo adapterį (29) su nusiur-

bimo žarna (30), o tada - lygiagrečiąją atramą/kreipiamosios

juostos adapterį (32).

Bosch Power Tools 1 609 92A 7TA | (17.05.2022)244 | 한국어

Nuoroda: lygiagrečiajai atramai/kreipiamosios juostos adap-

teriui (32) ir nusiurbimo adapteriui (29) užfiksuoti naudo-

kite tik tam skirtus varžtus!

Nuorodos, kaip optimaliai elgtis su akumuliatoriumi

Saugokite akumuliatorių nuo drėgmės ir vandens.

Akumuliatorių sandėliuokite tik nuo −20°C iki 50°C tem-

peratūroje. Pvz., nepalikite akumuliatoriaus vasarą automo-

Akumuliatoriaus ventiliacines angas valykite minkštu, švariu

Pastebimas įkrauto akumuliatoriaus veikimo laiko sutrumpė-

jimas rodo, kad akumuliatorius susidėvėjo ir jį reikia pakeisti.

Laikykitės pateiktų šalinimo nurodymų.

Priežiūra ir servisas

Priežiūra ir valymas u Prieš atliekant bet kokius elektrinio įrankio priežiūros darbus (atliekant techninę priežiūrą ar keičiant įrankį

ir t. t.), o taip pat elektrinį įrankį transportuojant ir

sandėliuojant, būtina iš jo išimti akumuliatorių. Prie-

šingu atveju galite susižeisti, netyčia nuspaudę įjungimo-

išjungimo jungiklį. u Kad galėtumėte gerai ir saugiai dirbti, pasirūpinkite, kad elektrinis įrankis ir ventiliacinės angos būtų šva-

Slankusis apsauginis gaubtas turi laisvai judėti ir savaime už-

sidaryti. Todėl slankųjį apsauginį gaubtą ir aplink jį esančias

dalis reguliariai valykite. Teptuku pašalinkite dulkes ir drož-

Specialiu sluoksniu nepadengtus pjūklus galima apsaugoti

nuo korozijos užtepus ploną sluoksnį alyvos, kurios sudėtyje

nėra rūgščių. Prieš naudodami pjūklą alyvą nuvalykite, prie-

šingu atveju ant medienos atsiras dėmių.

Sakų ir klijų liekanos ant pjūklo disko kenkia pjūvio kokybei.

Todėl iškart po naudojimo pjūklo diską nuvalykite.

Klientų aptarnavimo skyrius ir konsultavimo

Klientų aptarnavimo skyriuje gausite atsakymus į klausimus,

susijusius su jūsų gaminio remontu, technine priežiūra bei at-

sarginėmis dalimis. Detalius brėžinius ir informacijos apie at-

sargines dalis rasite interneto puslapyje:

Bosch konsultavimo tarnybos specialistai mielai pakonsul-

tuos Jus apie gaminius ir jų papildomą įrangą.

Ieškant informacijos ir užsakant atsargines dalis prašome bū-

tinai nurodyti dešimtženklį gaminio numerį, esantį firminėje

Bosch įrankių servisas

Informacijos tarnyba: (037) 713350

ļrankių remontas: (037) 713352

Faksas: (037) 713354

El. paštas: service-pt@lv.bosch.com

Kitus techninės priežiūros skyriaus adresus rasite čia:

www.bosch-pt.com/serviceaddresses

Rekomenduojamų ličio jonų akumuliatorių gabenimui taiko-

mos pavojingų krovinių gabenimą reglamentuojančių įstaty-

mų nuostatos. Naudotojui akumuliatorius gabenti keliais lei-

džiama be jokių apribojimų.

Jei siunčiant pasitelkiami tretieji asmenys (pvz., oro transpo-

rtas, ekspedijavimo įmonė), būtina atsižvelgti į pakuotei ir

ženklinimui taikomus ypatingus reikalavimus. Būtina, kad

rengiant siuntą dalyvautų pavojingų krovinių gabenimo spe-

Siųskite tik tokius akumuliatorius, kurių nepažeistas kor-

pusas. Apklijuokite kontaktus ir supakuokite akumuliatorių

taip, kad jis pakuotėje nejudėtų. Taip pat laikykitės ir esamų

papildomų nacionalinių taisyklių.

Elektriniai įrankiai, akumuliatoriai, papildoma

įranga ir pakuotės turi būti ekologiškai utilizuo-

Elektrinių įrankių, akumuliatorių bei baterijų ne-

meskite į buitinių atliekų konteinerius!

Pagal Europos direktyvą 2012/19/ES dėl elektros ir elekt-

roninės įrangos atliekų ir šios direktyvos perkėlimo į naciona-

linę teisę aktus nebetinkami naudoti elektriniai įrankiai ir pa-

gal 2006/66/EB pažeisti ir susidėvėję akumuliatoriai/bate-

rijos turi būti surenkami atskirai ir perdirbami aplinkai neke-

Netinkamai pašalintos elektros ir elektroninės įrangos atlie-

kos dėl galimų pavojingų medžiagų gali turėti žalingą poveikį

aplinkai ir žmonių sveikatai.

Akumuliatoriai ir baterijos:

prašome laikytis transportavimo skyriuje pateiktų nuorodų

ES atitikties deklaracija

Atsakingai pareiškiame, kad išvardyti gaminiai atitinka visus privalomus

žemiau nurodytų direktyvų ir reglamentų reikalavimus ir šiuos standartus.

Techninė dokumentacija saugoma: *
