BRUKSANVISNING GKS 10.8 VLI BOSCH

ningsslange med en diameter på 19 mm.

på: www.bosch-pt.com

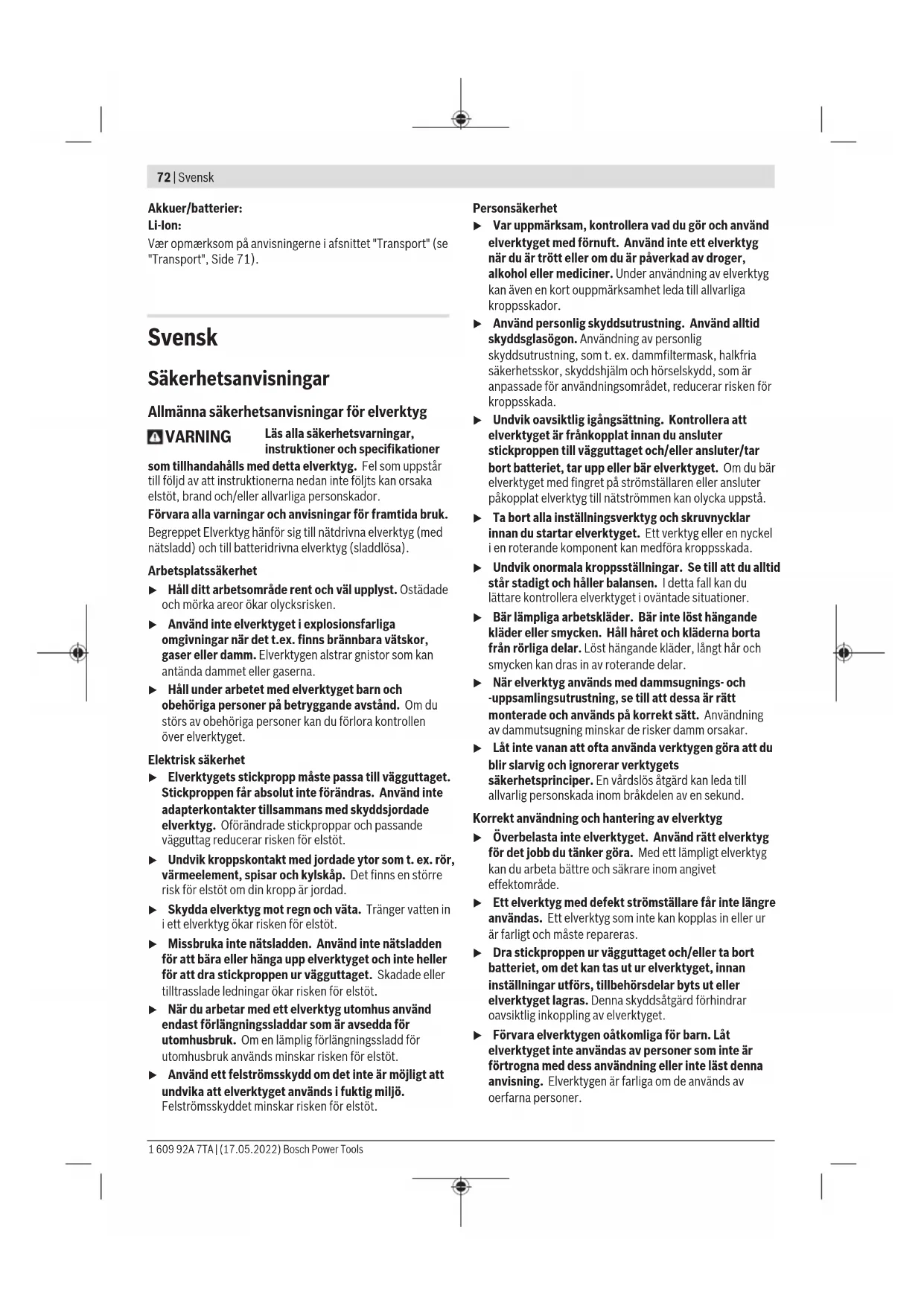

Säkerhetsanvisningar

Allmänna säkerhetsanvisningar för elverktyg

VARNING Läs alla säkerhetsvarningar,

instruktioner och specifikationer

som tillhandahålls med detta elverktyg. Fel som uppstår

till följd av att instruktionerna nedan inte följts kan orsaka

elstöt, brand och/eller allvarliga personskador.

Förvara alla varningar och anvisningar för framtida bruk.

Begreppet Elverktyg hänför sig till nätdrivna elverktyg (med

nätsladd) och till batteridrivna elverktyg (sladdlösa).

Arbetsplatssäkerhet u Håll ditt arbetsområde rent och väl upplyst. Ostädade och mörka areor ökar olycksrisken. u Använd inte elverktyget i explosionsfarliga omgivningar när det t.ex. finns brännbara vätskor,

gaser eller damm. Elverktygen alstrar gnistor som kan

antända dammet eller gaserna. u Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avstånd. Om du

störs av obehöriga personer kan du förlora kontrollen

Elektrisk säkerhet u Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte

adapterkontakter tillsammans med skyddsjordade

elverktyg. Oförändrade stickproppar och passande

vägguttag reducerar risken för elstöt. u Undvik kroppskontakt med jordade ytor som t.ex. rör, värmeelement, spisar och kylskåp. Det finns en större

risk för elstöt om din kropp är jordad. u Skydda elverktyg mot regn och väta. Tränger vatten in i ett elverktyg ökar risken för elstöt. u Missbruka inte nätsladden. Använd inte nätsladden för att bära eller hänga upp elverktyget och inte heller

för att dra stickproppen ur vägguttaget. Skadade eller

tilltrasslade ledningar ökar risken för elstöt. u När du arbetar med ett elverktyg utomhus använd endast förlängningssladdar som är avsedda för

utomhusbruk. Om en lämplig förlängningssladd för

utomhusbruk används minskar risken för elstöt. u Använd ett felströmsskydd om det inte är möjligt att undvika att elverktyget används i fuktig miljö.

Felströmsskyddet minskar risken för elstöt.

Personsäkerhet u Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft. Använd inte ett elverktyg

när du är trött eller om du är påverkad av droger,

alkohol eller mediciner. Under användning av elverktyg

kan även en kort ouppmärksamhet leda till allvarliga

kroppsskador. u Använd personlig skyddsutrustning. Använd alltid skyddsglasögon. Användning av personlig

skyddsutrustning, som t. ex. dammfiltermask, halkfria

säkerhetsskor, skyddshjälm och hörselskydd, som är

anpassade för användningsområdet, reducerar risken för

kroppsskada. u Undvik oavsiktlig igångsättning. Kontrollera att elverktyget är frånkopplat innan du ansluter

stickproppen till vägguttaget och/eller ansluter/tar

bort batteriet, tar upp eller bär elverktyget. Om du bär

elverktyget med fingret på strömställaren eller ansluter

påkopplat elverktyg till nätströmmen kan olycka uppstå. u Ta bort alla inställningsverktyg och skruvnycklar innan du startar elverktyget. Ett verktyg eller en nyckel

i en roterande komponent kan medföra kroppsskada. u Undvik onormala kroppsställningar. Se till att du alltid står stadigt och håller balansen. I detta fall kan du

lättare kontrollera elverktyget i oväntade situationer. u Bär lämpliga arbetskläder. Bär inte löst hängande kläder eller smycken. Håll håret och kläderna borta

från rörliga delar. Löst hängande kläder, långt hår och

smycken kan dras in av roterande delar. u När elverktyg används med dammsugnings- och ‑uppsamlingsutrustning, se till att dessa är rätt

monterade och används på korrekt sätt. Användning

av dammutsugning minskar de risker damm orsakar. u Låt inte vanan att ofta använda verktygen göra att du blir slarvig och ignorerar verktygets

säkerhetsprinciper. En vårdslös åtgärd kan leda till

allvarlig personskada inom bråkdelen av en sekund.

Korrekt användning och hantering av elverktyg u Överbelasta inte elverktyget. Använd rätt elverktyg för det jobb du tänker göra. Med ett lämpligt elverktyg

kan du arbeta bättre och säkrare inom angivet

effektområde. u Ett elverktyg med defekt strömställare får inte längre användas. Ett elverktyg som inte kan kopplas in eller ur

är farligt och måste repareras. u Dra stickproppen ur vägguttaget och/eller ta bort batteriet, om det kan tas ut ur elverktyget, innan

inställningar utförs, tillbehörsdelar byts ut eller

elverktyget lagras. Denna skyddsåtgärd förhindrar

oavsiktlig inkoppling av elverktyget. u Förvara elverktygen oåtkomliga för barn. Låt elverktyget inte användas av personer som inte är

förtrogna med dess användning eller inte läst denna

anvisning. Elverktygen är farliga om de används av

oerfarna personer. 1 609 92A 7TA | (17.05.2022) Bosch Power ToolsSvensk | 73

u Underhåll elverktyg och tillbehör omsorgsfullt.

Kontrollera att rörliga komponenter fungerar felfritt

och inte kärvar, att komponenter inte brustit eller

skadats och kontrollera orsaker som kan leda till att

elverktygets funktioner påverkas menligt. Låt

skadade delar repareras innan elverktyget tas i bruk.

Många olyckor orsakas av dåligt skötta elverktyg.

u Håll skärverktygen skarpa och rena. Omsorgsfullt

skötta skärverktyg med skarpa eggar kommer inte så lätt i

kläm och går lättare att styra.

u Använd elverktyget, tillbehör, insatsverktyg osv.

enligt dessa anvisningar. Ta hänsyn till

arbetsvillkoren och arbetsmomenten. Om elverktyget

används på ett sätt som det inte är avsett för kan farliga

u Håll handtag och greppytor torra, rena och fria från

olja och fett. Hala handtag och greppytor ger ingen säker

hantering och kontroll över verktyget i oväntade

Omsorgsfull hantering och användning av sladdlösa

u Ladda batterierna endast i de laddare som tillverkaren

rekommenderat. Om en laddare som är avsedd för en

viss typ av batterier används för andra batterityper finns

u Använd endast batterier som är avsedda för aktuellt

elverktyg. Används andra batterier finns risk för

kroppsskada och brand.

u Håll gem, mynt, nycklar, spikar, skruvar och andra

små metallföremål på avstånd från reservbatterier för

att undvika en bygling av kontakterna. En kortslutning

av batteriets kontakter kan leda till brännskador eller

u Om batteriet används på fel sätt finns risk för att

vätska rinner ur batteriet. Undvik kontakt med

vätskan. Vid oavsiktlig kontakt spola med vatten. Om

vätska kommer i kontakt med ögonen uppsök

dessutom läkare. Batterivätskan kan medföra

hudirritation och brännskada.

u Använd inte batteriet eller verktyg som är skadade

eller modifierade. Skadade eller modifierade batterier

kan bete sig oväntat vilket leder till brand, explosion eller

risk för personskador.

u Exponera inte ett batteri eller verktyg för brand eller

för hög temperatur. Exponering för brand eller

temperaturer över 130°C kan leda till explosion.

u Följ alla laddningsinstruktioner och ladda inte

batteriet eller verktyget utanför det

temperaturomfång som specificeras i instruktionerna.

En olämplig laddning eller en laddning vid en temperatur

som ligger utanför det specificerade området kan skada

batteriet och öka brandrisken.

u Låt endast kvalificerad fackpersonal reparera

elverktyget och endast med originalreservdelar. Detta

garanterar att elverktygets säkerhet upprätthålls.

u Utför aldrig service på skadade batterier. Service på

batterier får endast utföras av tillverkaren eller

auktoriserade tjänsteleverantörer.

Säkerhetsanvisningar för cirkelsågar

u FARA! Håll händerna borta från kapområdet och

bladet. Om båda händer håller i sågen kan de inte kapas

u Berör inte området under arbetsstycket. Skyddet kan

inte skydda dig från bladet under arbetsstycket.

u Justera snittdjupet efter arbetsstyckets storlek.

Mindre än en hel tand på sågen ska synas under

u Håll aldrig arbetsstycket i handen eller över låret.

Fixera arbetsstycket till en stabil bänk. Det är viktigt

att arbeta med korrekt stöd för att undvika att kroppen

exponeras, att bladet fastnar, eller att du tappar

kontrollen över verktyget.

u Håll endast elverktyget i de isolerade gripytorna när

du utför ett arbete där skärverktyget kan komma i

kontakt med dolda kablar. Vid kontakt med en

strömförande ledning kan oskyddade metalldelar på

verktyget som är strömförande ge användaren en

u Vid klyvning, använd alltid ett klyvningsstaket eller en

rak styrskena. Detta förbättrar kapningens noggrannhet

och minskar risken för att bladet fastnar.

u Använd alltid blad med korrekt storlek och form på

hålmarkeringen (diamant eller rund). Blad som inte

passar tillsammans med verktyget roterar ocentrerat och

gör att du tappar kontroll över verktyget.

u Använd aldrig skadade eller felaktiga sågbladsbrickor

eller bultar. Sågbladsbrickor och bultar är speciellt

utformade för din såg, för optimal prestanda och för att

den ska fungera säkert.

Orsaker till kast och relaterade varningar

- kast är en plötslig reaktion orsakat av ett nypt, fastnat eller

felriktat sågblad, vilket orsakar en okontrollerad såg som

lyfts upp och ut från arbetsstycket mot användaren

- när bladet nyps eller fastnar genom att tänderna sluts,

stoppas bladet och motorreaktionen driver verktyget snabbt

tillbaka mot användaren

- om bladet vrids eller hamnar snett vid kapningen, kan

tänderna i den bakre kanten av bladet hamna i ytan av träet

vilket gör att bladet hoppar ut ur arbetsstycket och upp mot

Kast är resultatet av missbruk av elverktyget och/eller

felaktiga arbetsrutiner eller tillstånd och kan undvikas genom

att vidta lämpliga försiktighetsåtgärder som beskrivs nedan.

u Håll stadigt på sågen och placera armarna så att du

kan hålla emot kaströrelser. Stå på vilken sida du vill

om bladet, men inte direkt bakom. Kast kan göra att

sågen hoppar bakåt, men kaströrelserna kan kontrolleras

Bosch Power Tools 1 609 92A 7TA | (17.05.2022)74 | Svensk

av användaren om lämpliga försiktighetsåtgärder har

u När bladet fastnar eller om du avbryter ett snitt av

någon anledning, släpp avtryckaren och håll sågen

stilla i materialet tills bladet har stannat helt. Försök

aldrig att ta bort sågen från arbetsstycket eller att dra

sågen bakåt medan bladet roterar, annars kan kast

uppstå. Undersök och korrigera orsaken till att bladet

u När du startar sågen igen i arbetsstycket, centrera

bladet så att tänderna inte har tag i materialet. Om ett

sågblad fastnat kan det krypa upp eller kastas från

arbetsstycket när sågen startas på nytt.

u Fixera större paneler för att minimera risken för att

bladet fastnar och för kast. Stora paneler har en

tendens att digna under sin egen vikt. Stöd måste

placeras under panelen på båda sidor, nära såglinjen och

nära kanten på panelen.

u Använd inte slöa eller skadade blad. Oskarpa eller

felaktigt inställda blad ger smalt sågspår vilket orsakar

onödig friktion, att bladet fastnar och kast.

u Bladets djup- och avfasningsreglage måste sitta fast

ordentligt innan sågningen påbörjas. Om bladets

justering ändras under sågning kan bladet fastna eller

u Var extra försiktig när du sågar i befintliga vägar eller

andra blindareor. Det utskjutande bladet kan skära

objekt som kan förorsaka kast.

Nedre skyddsfunktion

u Kontrollera det nedre skyddet så att det stängs

korrekt innan varje användning. Använd inte sågen

om det nedre skyddet inte kan flyttas fritt och stängs

omedelbart. Fixera aldrig det nedre skyddet i öppen

position.Om sågen tappas i golvet kan det nedre skyddet

böjas. Lyft det nedre skyddet med handtaget som kan

dras tillbaka och se till att det rör sig fritt och inte rör vid

bladet eller någon annan del, vid alla vinklar och sågdjup.

u Kontrollera att det nedre skyddets fjäder fungerar.

Om skyddet och dess fjäder inte fungerar korrekt

måste de repareras innan användning. Det nedre

skyddet fungerar kanske dåligt på grund av skadade

delar, klibbiga avlagringar eller ansamling av smuts.

u Det nedre skyddet får endast dras tillbaka manuellt i

specialfall, som vid instickssågning och sammansatt

sågning. Lyft det nedre skyddet med handtaget som

kan dras tillbaka och när bladet går in i materialet

måste det nedre skyddet släppas.För alla andra typer

av sågning ska det nedre skyddet fungera automatiskt.

u Se alltid till att det nedre skyddet täcker bladet innan

du sätter ner sågen på bänken eller golvet.Ett

oskyddat, frigående blad gör att sågen går bakåt och

sågar allt som kommer i dess väg. Var medveten om tiden

det tar för bladet att stoppa efter att brytaren har släppts.

Ytterligare säkerhetsanvisningar

u Stick inte in handen i spånutmatningen. Du kan skada

dig på roterande delar.

u Arbeta inte med sågen när den är ovanför huvudhöjd.

Då har du inte tillräckligt med kontroll över elverktyget.

u Använd lämpliga detektorer för att lokalisera dolda

försörjningsledningar eller konsultera det lokala

eldistributionsbolaget. Kontakt med elledningar kan

orsaka brand och elstöt. En skadad gasledning kan leda

till explosion. Borrning i vattenledning kan förorsaka

u Använd inte elverktyget stationärt. Det är inte

konstruerat för drift med sågbord.

u Säkra sågens styrplatta mot att förskjutas åt sidan vid

ett "doppsnitt", som inte utförs rätvinkligt. En

förskjutning åt sidan kan leda till att sågbladet kläms och

att ett backslag uppstår.

u Använd inga sågblad i HSS-stål. Dessa sågklingor kan

u Såga inga järnmetaller. Glödande spån kan antända

u Vid skador och felaktig användning av batteriet kan

ångor träda ut. Tillför friskluft och uppsök läkare vid

åkommor. Ångorna kan leda till irritation i

u Öppna inte batteriet. Detta kan leda till kortslutning.

u Batteriet kan skadas av vassa föremål som t.ex. spikar

eller skruvmejslar eller på grund av yttre påverkan. En

intern kortslutning kan uppstå och rök, explosion eller

överhettning kan förekomma hos batteriet.

u Använd endast batteriet i produkter från tillverkaren.

Detta skyddar batteriet mot farlig överbelastning.

Skydda batteriet mot hög värme som t.ex.

längre solbestrålning, eld, vatten och fukt.

Explosionsrisk föreligger.

u Vänta tills elverktyget stannat helt innan du lägger

bort det. Insatsverktyget kan haka upp sig och leda till att

du kan förlora kontrollen över elverktyget.

Produkt- och prestandabeskrivning

Läs igenom alla säkerhetsanvisningar och

instruktioner. Fel som uppstår till följd av att

säkerhetsinstruktionerna och anvisningarna

inte följts kan orsaka elstöt, brand och/eller

allvarliga personskador.

Beakta bilden i den främre delen av bruksanvisningen.

Ändamålsenlig användning

Elverktyget är avsett för längs- och tvärgående raka

sågningar samt geringssågning i trä.

Illustrerade komponenter

Numreringen av komponenterna hänvisar till illustration av

Batteriets upplåsningsknapp

Fästskruv för parallellanslag

Vingskruv för geringsvinkelförval

Indikering temperaturövervakning/

överbelastningsskydd

Vingskruv för sågdjupsförval

Justeringsspak för pendelkåpa

Referensmärke för geringsvinkelinställning

Fästskruv för utsugsadapter

Referensmärke för sågdjupsinställning

I bruksanvisningen avbildat och beskrivet tillbehör ingår

inte i standardleveransen. I vårt tillbehörsprogram beskrivs

allt tillbehör som finns.

Handcirkelsåg GKS 12V-26

Mått grundplatta mm 167 x 88

Handcirkelsåg GKS 12V-26

max. sågbladsdiameter mm 85

min. sågbladsdiameter mm 85

max. stambladstjocklek mm 0,7

Tillåten omgivningstemperatur

– Vid laddning °C 0 till +45

och vid lagring °C –20 till +50

Rekommenderade batterier GBA 12V...

Rekommenderade laddare GAL 12..

A) Beroende på använt batteri

B) Begränsad effekt vid temperaturer <0°C Buller-/vibrationsdata

Bullernivåvärde fastställt enligt EN62841-2-5.

Den A-klassade bullernivån hos elverktyg ligger typiskt på:

bullertrycknivå 82dB(A); bullernivå 93dB(A). Osäkerhet

Totala vibrationsvärden a

(vektorsumma för tre riktningar)

och osäkerhet K beräknad enligtEN62841-2-5:

Den vibrationsnivå och det bullervärde som anges i dessa

anvisningar har uppmätts enligt en mätmetod som

normerats och kan användas för att jämföra elverktyg med

varandra. Mätmetoden är även lämplig för preliminär

bedömning av vibrations- och bullernivån.

Den angivna vibrations- och bullernivån representerar den

huvudsakliga användningen av elverktyget. Om däremot

elverktyget används för andra ändamål, med andra

insatsverktyg eller inte underhållits ordentligt kan vibrations-

och bullernivån avvika. Då kan vibrations- och bullernivån

under arbetsperioden öka betydligt under hela arbetstiden.

För en exakt bedömning av vibrations- och bullernivån bör

även de tider beaktas när elverktyget är avstängt eller är

igång, men inte används. Detta reducerar vibrations- och

bullerbelastningen för den totala arbetsperioden betydligt.

Bestäm extra säkerhetsåtgärder för att skydda operatören

mot vibrationernas inverkan t.ex.: underhåll av elverktyget

och insatsverktygen, att hålla händerna varma, organisation

Bosch Power Tools 1 609 92A 7TA | (17.05.2022)76 | Svensk

u Använd endast sågklingor vilkas högsta tillåtna

hastighet är högre än elverktygets tomgångsvarvtal.

u Använd endast de laddare som anges på

tillbehörssidan. Endast denna typ av laddare är

anpassad till det litium-jonbatteri som används i

Anmärkning: Batteriet levereras delvis laddat. För full effekt

ska batteriet före första användningen laddas upp i

Litiumjonbatteriet kan när som helst laddas upp eftersom

detta inte påverkar livslängden. Batteriet skadas inte om

Lithiumjonbatteriet är skyddat mot djupurladdning genom

"Electronic Cell Protection (ECP)". Vid urladdat batteri

kopplar skyddskopplingen från elverktyget: Insatsverktyget

roterar inte längre.

u Undvik att trycka på strömställaren Till/Från efter en

automatisk frånkoppling av elverktyget. Batteriet kan

Beakta anvisningarna för avfallshantering.

Borttagning av batteri

Batteriet (1) är försett med två låssteg som hindrar det från

att falla ut om dess upplåsningsknapp (2) faller ut. När

batteriet är insatt i elverktyget hålls den med en fjäder i rätt

Ta bort batteriet (1) genom att trycka på

upplåsningsknappen (2) och dra sedan batteriet bakåt ur

elverktyget. Bruka inte våld.

Indikering batteristatus

De tre gröna LED-lamporna på batteristatusindikeringen

(15) visar batteriets laddstatus (1). Avsäkerhetsskäl kan

man endast kontrollera batteristatus när elverktyget är stilla.

Tryck på-/avknappen (4) halvt eller helt igenom för att visa

Blinkande lampor 1 x grön Reserv

Om ingen LED-lampa lyser efter ett tryck på på-/avknappen

(4) är batteriet defekt och måste bytas ut.

Sätt i/byta ut cirkelsågklinga

u Ta alltid ut batteriet innan du utför arbeten på

u Använd skyddshandskar vid montering av sågklingan.

Om sågklingan berörs finns risk för personskada.

u Använd endast sågklingor som motsvarar de

specifikationer som anges i instruktionsboken och

som motsvarar specifikationerna i EN847‑1 och som

märkts i enlighet med detta.

u Insatsverktygets tillåtna varvtal måste minst vara lika

med det maximala varvtalet som anges på

elverktyget. Tillbehör med en högre rotationshastighet

kan brista och slungas ut.

u Använd aldrig sliprondeller som tillsatsverktyg.

En översikt över rekommenderade sågblad hittar du i slutet

av denna bruksanvisning.

Demontera sågblad (se bild A)

Lägg elverktyget på frontsidan av motorkåpan vid

– Tryck på spindellåsknappen (6) och håll den intryckt.

u Aktivera endast spindellåsknappen (6) när

sågspindeln står stilla. I annat fall kan elverktyget

– Använd insexnyckeln (5) och skruva ut spännskruven

(25) i vridriktningen ➊.

– Sväng tillbaka pendelskyddskåpan (21) och håll fast den.

– Ta av spännflänsen (24) och sågbladet (23) från

Montera sågbladet (se bild A)

Lägg elverktyget på frontsidan av motorkåpan vid

– Rengör sågbladet (23) och alla spänndelar som ska

– Sväng tillbaka pendelskyddskåpan (21) och håll fast den.

– Sätt sågbladet (23) på fästflänsen (22). Tändernas

sågriktning (pilens riktning på sågbladet) och

rotationsriktningspilen på skyddskåpan (21) ska stämma

– Sätt på spännflänsen (24) och skruva in spännskruven

(25) i rotationsriktningen ➋. Se till att fästflänsen (22)

och spännflänsen (24) är monterade i rätt position.

– Tryck på spindellåsknappen (6) och håll den intryckt.

– Använd insexnyckeln (5) för att dra åt spännskruven (25)

i rotationsriktningen ➋. Åtdragningsmomentet ska vara

6–9Nm, det, motsvarar åtdragning för hand plus ¼ varv.

Dammet från material som t.ex. blyhaltig målning, vissa

träslag, mineraler och metall kan vara hälsovådligt. Beröring

eller inandning av dammet kan orsaka allergiska reaktioner

och/eller andningsbesvär hos användaren eller personer

som uppehåller sig i närheten.

Vissa damm från ek eller bok anses vara cancerogena,

speciellt då i förbindelse med tillsatsämnen för

träbehandling (kromat, träkonserveringsmedel). Endast

yrkesmän får bearbeta asbesthaltigt material.

– För att uppnå en hög grad av dammutsug, använd lämplig

dammsugare tillsammans med detta elverktyg.

– Se till att arbetsplatsen är väl ventilerad.

– Vi rekommenderar ett andningsskydd i filterklass P2.

1 609 92A 7TA | (17.05.2022) Bosch Power ToolsSvensk | 77

Beakta de föreskrifter som i aktuellt land gäller för bearbetat

u Undvik dammanhopning på arbetsplatsen. Damm kan

Montera utsugsadapter (se bild B)

Fäst utsugsadaptern (29) med fästskruven (28) på

Till utsugsadaptern (29) kan en utsugsslang med en

u Utsugsadaptern får inte monteras utan anslutet

externt utsug. Utsugskanalen kan annars bli igensatt.

u Ingen dammpåse får anslutas till utsugsadaptern. I

annat fall kan utsugssystemet sättas igen.

För att garantera ett optimalt utsug måste utsugsadaptern

(29) rengöras regelbundet.

översikt över anslutning till olika sugare finns i slutet av

denna bruksanvisning.

Sugen måste vara lämplig för det material som ska

Använd en specialsug för att suga hälsovådligt och

u Ta alltid ut batteriet innan du utför arbeten på

Ställa in sågdjup (se bild C)

u Anpassa sågdjupet till arbetsstyckets tjocklek. Mindre

än en tandhöjd får vara synlig under arbetsstycket.

Lossa vingskruven (17). För ett mindre sågdjup, dra bort

elverktyget från grundplattan (7) för ett större sågdjup,

tryck elverktyget mot grundplattan (7). Ställ in önskat mått

på sågdjupsskalan (18). Dra åt vingskruven (17) igen.

Använd vid inställning av sågdjupet referensmärket (31) vid

sidan om sågdjupsskalan (18).

Inställning av geringsvinkel

Lägg elverktyget på frontsidan av skyddskåpan (13).

Lossa vingskruven (10). Sväng sågen åt sidan. Ställ in

önskat mått på skalan (9). Skruva fast vingskruven (10)

Använd vid inställning av geringsvinkeln referensmärket

(27) (övre kanten av hållaren).

Observera: vid geringssågningar är sågdjupet mindre än

visat värde på sågdjupsskalan (18).

Sågningsmarkeringen 0° (12) visar positionen för sågbladet

vid rätvinklig sågning. Sågningsmarkeringen 45° (11) visar

positionen för sågbladet vid 45°-sågning.

Insättning av batteri

u Använd endast original Bosch lithiumjon-batterier

med den spänning som anges på elverktygets

typskylt. Används andra batterier finns risk för

kroppsskada och brand.

Skjut det laddade batteriet (1) framifrån och in i elverktygets

fot. Tryck in batteriet helt i foten tills den röda randen inte

längre syns och batteriet är säkert fastlåst.

För idrifttagning av elverktyget skjuter du först startspärren

(3) mot mitten och tryck därefter på strömbrytaren (4) och

För att stänga av elverktyget släpper du till-/frånbrytaren

Anmärkning: Av säkerhetsskäl kan elverktygets

strömställare på-/av-knapp (4) inte låsas, utan måste under

drift hållas nedtryckt.

En integrerad spillbroms förkortar eftersläpningen av

sågbladet efter att elverktyget stängts av.

Indikering för temperaturövervakning/

överbelastningsskydd

Den röda LED-indikeringen (16) hjälper dig att skydda

batteriet mot överhettning och motorn mot överbelastning.

Om LED-indikeringen (16) lyser fast rött, är batteriets

temperatur för hög och elverktyget stängs av automatiskt.

– Stäng av elverktyget.

– Låt batteriet svalna innan du fortsätter arbetet.

Om LED-indikeringen (16) blinkar rött är elverktyget

blockerat och stängs av automatiskt.

Dra ut elverktyget ur arbetsstycket.

Så snart blockeringen har lossats arbetar elverktyget vidare.

Djupurladdningsskydd

Lithiumjonbatteriet är skyddat mot djupurladdning genom

Electronic Cell Protection (ECP). Vid urladdat batteri kopplar

skyddskopplingen från elverktyget: Insatsverktyget roterar

Tända LED-arbetsljuset

Lampan (26) lyser vid lätt eller helt nedtryckt strömbrytare

(4) och gör det möjligt att belysa arbetsområdet vid

ogynnsamma ljusförhållanden.

Skydda sågbladen mot stötar och slag.

För elverktyget jämnt och med lätt tryck i sågriktningen. För

kraftig förskjutning minskar insatsverktygets livslängd

betydligt och kan skada elverktyget.

Sågeffekten och sågkvaliteten beror på sågbladets tillstånd

och tandform. Använd därför endast vassa sågblad som är

lämpliga för materialet som ska bearbetas.

Bosch Power Tools 1 609 92A 7TA | (17.05.2022)78 | Svensk

Rätt val av sågblad beror på trätyp, träkvalitet och om längs-

eller tvärgående sågningar ska göras.

Vid längsgående sågningar i furu uppstår långa,

Bok- och ekdamm är särskilt hälsovådligt, arbeta därför

endast med dammutsug.

Sågning med parallellanslag (se bild D)

Parallellanslaget (32) möjliggör exakta sågningar längs

kanten av ett arbetsstycke eller sågning av jämna remsor.

Ställ in önskad sågbredd på den yttre kanten av grundplattan

med hjälp av skalan på styrningarna för parallellanslaget/

Sågning med hjälpanslag (se bild F)

För bearbetning av stora arbetsstycken eller för sågning av

raka kanter kan du fästa en planka eller en list som

hjälpanslag på arbetsstycket och föra cirkelsågen med

grundplattan längs hjälpanslaget.

Sågning med styrskena (se bild E)

Med hjälp av styrskenan (34) kan du utföra raka sågningar.

Observera: använd endast styrskenan (34) för rätvinklig

sågning. Vid geringssågning kan styrskenan (34) skadas.

Häftunderlaget förhindrar att styrskenan glider och skonar

arbetsstyckets yta. Beläggningen på styrskenan möjliggör en

lätt glidning av elverktyget.

Fäst styrskenan (34) med lämpliga spännanordningar, t.ex.

skruvtvingar, på arbetsstycket. Sätt elverktyget med

monterad styrskensadapter på styrskenan.

Observera: montera parallellanslaget/styrskensadaptern

(32) med Bosch-logotypen neråt på elverktyget.

Styrskenan (34) får inte sticka ut över den sida av

arbetsstycket som ska sågas.

Starta elverktyget och för det jämnt och utan att trycka hårt i

Arbeta med parallellanslag/styrskensadapter och

Montera först utsugsadaptern (29) med utsugsslangen (30)

och därefter parallellanslaget/styradaptern (32).

Observera: använd endast avsedda skruvar för att fixera

parallellanslaget/styradaptern (32) och utsugsadaptern

Anvisningar för korrekt hantering av batterimodulen

Skydda batterimodulen mot fukt och vatten.

Batteriet får endast lagras inom ett temperaturområde

mellan –20 °C till 50 °C. Låt därför inte batterimodulen t. ex.

på sommaren ligga kvar i bilen.

Rengör vid tillfälle batterimodulens ventilationsöppningar

med en mjuk, ren och torr pensel.

Är brukstiden efter uppladdning onormalt kort tyder det på

att batterierna är förbrukade och måste bytas mot nya.

Beakta anvisningarna för avfallshantering.

Underhåll och service

Underhåll och rengöring

u Ta bort batteriet ur elverktyget innan åtgärder utförs

på elverktyget (t.ex. underhåll, verktygsbyte) samt

före transport och lagring. Om strömställaren Till/Från

oavsiktligt påverkas finns risk för personskada.

u Håll elverktyget och dess ventilationsöppningar rena

för bra och säkert arbete.

Pendelskyddskåpan måste alltid kunna röra sig fritt och

stänga sig automatiskt. Håll därför alltid området kring

pendelskyddskåpan rent. Ta bort damm och spån med en

Ej ytbehandlade sågblad kan skyddas mot korrosionsansats

med ett tunt skikt syrafri olja. Ta bort oljan igen innan

sågning, annars blir träet fläckigt.

Harts- eller limrester på sågbladet påverkar

sågningskvaliteten. Rengör därför sågblad direkt efter

Kundtjänst och applikationsrådgivning

Kundservicen ger svar på frågor beträffande reparation och

underhåll av produkter och reservdelar. Explosionsritningar

och informationer om reservdelar hittar du också under:

Boschs applikationsrådgivnings-team hjälper dig gärna med

frågor om våra produkter och tillbehören till dem.

Ange alltid vid förfrågningar och reservdelsbeställningar det

10‑siffriga produktnumret som finns på produktens typskylt.

Du hittar fler kontaktuppgifter till service här:

www.bosch-pt.com/serviceaddresses

De rekommenderade lithiumjonbatterierna är underkastade

kraven för farligt gods. Användaren kan utan ytterligare

förpliktelser transportera batterierna på allmän väg.

Vid transport genom tredje person (t.ex. flygfrakt eller

spedition) ska speciella villkor för förpackning och märkning

beaktas. I detta fall en expert för farligt gods konsulteras vid

förberedelse av transport.

Batterier får försändas endast om höljet är oskadat. Tejpa

öppna kontakter och förpacka batteriet så att det inte kan

röras i förpackningen. Beakta även tillämpliga nationella

1 609 92A 7TA | (17.05.2022) Bosch Power ToolsNorsk | 79

Elverktyg, batterier, tillbehör och förpackning

ska omhändertas på miljövänligt sätt för

Släng inte elverktyg och inte heller batterier i

Endast för EU‑länder:

Enligt det europeiska direktivet 2012/19/EU om avfall som

utgörs av eller innehåller elektrisk och elektronisk utrustning

och dess tillämpning i nationell rätt ska förbrukade

elverktyg, och enligt det europeiska direktivet 2006/66/EG

felaktiga eller förbrukade batterier, samlas in separat och

tillföras en miljöanpassad avfallshantering.

Vid felaktig avfallshantering kan elektriska och elektroniska

apparater orsaka skador på hälsa och miljö på grund av

potentiellt farliga ämnen.

Sekundär-/primärbatterier:

kan komme borti skjulte ledninger. Berøring av en

på den ene siden av sagbladet, ikke på linje med

EU-konformitetsförklaring

Vi förklarar under eget ansvar att de nämnda produkterna uppfyller kraven i

alla gällande bestämmelser i de nedan angivna direktiven och

förordningarnas och att de stämmer överens med följande normer.

Teknisk dokumentation: *
