사용 설명서 GKS 10.8 VLI BOSCH

사양을 숙지하십시오. 다음의 지시 사항을 준수하

지 않으면 감전, 화재, 또는 심각한 부상을 초래할

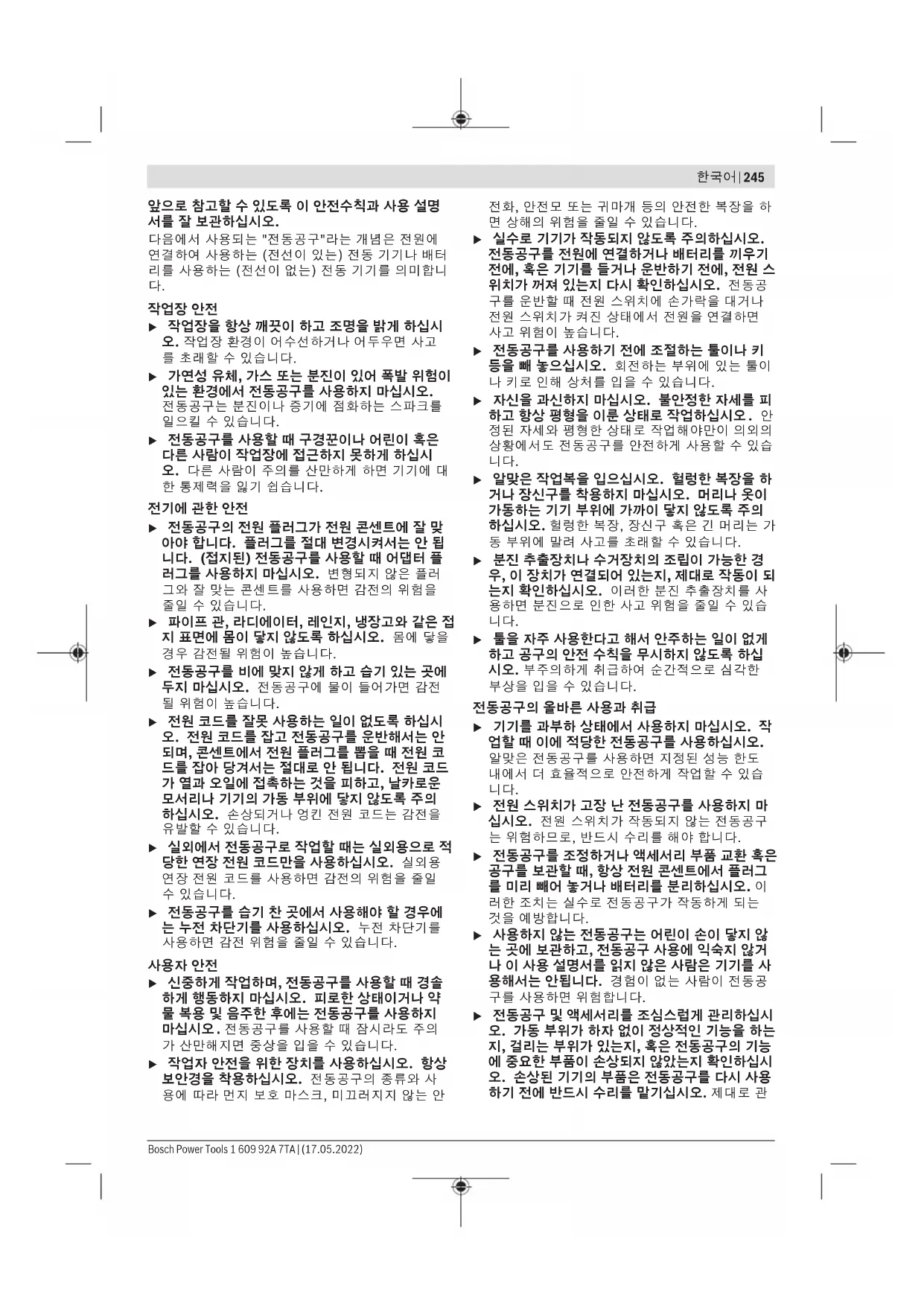

수 있습니다. 1 609 92A 7TA | (17.05.2022) Bosch Power Tools한국어 | 245

앞으로 참고할 수 있도록 이 안전수칙과 사용 설명

다음에서 사용되는 "전동공구"라는 개념은 전원에

연결하여 사용하는 (전선이 있는) 전동 기기나 배터

리를 사용하는 (전선이 없는) 전동 기기를 의미합니

u 작업장을 항상 깨끗이 하고 조명을 밝게 하십시

오. 작업장 환경이 어수선하거나 어두우면 사고

u 가연성 유체, 가스 또는 분진이 있어 폭발 위험이

있는 환경에서 전동공구를 사용하지 마십시오.

전동공구는 분진이나 증기에 점화하는 스파크를

u 전동공구를 사용할 때 구경꾼이나 어린이 혹은

다른 사람이 작업장에 접근하지 못하게 하십시

오. 다른 사람이 주의를 산만하게 하면 기기에 대

u 전동공구의 전원 플러그가 전원 콘센트에 잘 맞

아야 합니다. 플러그를 절대 변경시켜서는 안 됩

니다. (접지된) 전동공구를 사용할 때 어댑터 플

러그를 사용하지 마십시오. 변형되지 않은 플러

그와 잘 맞는 콘센트를 사용하면 감전의 위험을

u 파이프 관, 라디에이터, 레인지, 냉장고와 같은 접

지 표면에 몸이 닿지 않도록 하십시오. 몸에 닿을

u 전동공구를 비에 맞지 않게 하고 습기 있는 곳에

두지 마십시오. 전동공구에 물이 들어가면 감전

u 전원 코드를 잘못 사용하는 일이 없도록 하십시

오. 전원 코드를 잡고 전동공구를 운반해서는 안

되며, 콘센트에서 전원 플러그를 뽑을 때 전원 코

드를 잡아 당겨서는 절대로 안 됩니다. 전원 코드

가 열과 오일에 접촉하는 것을 피하고, 날카로운

모서리나 기기의 가동 부위에 닿지 않도록 주의

하십시오. 손상되거나 엉킨 전원 코드는 감전을

u 실외에서 전동공구로 작업할 때는 실외용으로 적

당한 연장 전원 코드만을 사용하십시오. 실외용

연장 전원 코드를 사용하면 감전의 위험을 줄일

u 전동공구를 습기 찬 곳에서 사용해야 할 경우에

는 누전 차단기를 사용하십시오. 누전 차단기를

사용하면 감전 위험을 줄일 수 있습니다.

u 신중하게 작업하며, 전동공구를 사용할 때 경솔

하게 행동하지 마십시오. 피로한 상태이거나 약

물 복용 및 음주한 후에는 전동공구를 사용하지

마십시오 . 전동공구를 사용할 때 잠시라도 주의

가 산만해지면 중상을 입을 수 있습니다.

u 작업자 안전을 위한 장치를 사용하십시오. 항상

보안경을 착용하십시오. 전동공구의 종류와 사

용에 따라 먼지 보호 마스크, 미끄러지지 않는 안

전화, 안전모 또는 귀마개 등의 안전한 복장을 하

면 상해의 위험을 줄일 수 있습니다.

u 실수로 기기가 작동되지 않도록 주의하십시오.

전동공구를 전원에 연결하거나 배터리를 끼우기

전에, 혹은 기기를 들거나 운반하기 전에, 전원 스

위치가 꺼져 있는지 다시 확인하십시오. 전동공

구를 운반할 때 전원 스위치에 손가락을 대거나

전원 스위치가 켜진 상태에서 전원을 연결하면

u 전동공구를 사용하기 전에 조절하는 툴이나 키

등을 빼 놓으십시오. 회전하는 부위에 있는 툴이

나 키로 인해 상처를 입을 수 있습니다.

u 자신을 과신하지 마십시오. 불안정한 자세를 피

하고 항상 평형을 이룬 상태로 작업하십시오 . 안

정된 자세와 평형한 상태로 작업해야만이 의외의

상황에서도 전동공구를 안전하게 사용할 수 있습

u 알맞은 작업복을 입으십시오. 헐렁한 복장을 하

거나 장신구를 착용하지 마십시오. 머리나 옷이

가동하는 기기 부위에 가까이 닿지 않도록 주의

하십시오. 헐렁한 복장, 장신구 혹은 긴 머리는 가

동 부위에 말려 사고를 초래할 수 있습니다.

u 분진 추출장치나 수거장치의 조립이 가능한 경

우, 이 장치가 연결되어 있는지, 제대로 작동이 되

는지 확인하십시오. 이러한 분진 추출장치를 사

용하면 분진으로 인한 사고 위험을 줄일 수 있습

u 툴을 자주 사용한다고 해서 안주하는 일이 없게

하고 공구의 안전 수칙을 무시하지 않도록 하십

시오. 부주의하게 취급하여 순간적으로 심각한

u 기기를 과부하 상태에서 사용하지 마십시오. 작

업할 때 이에 적당한 전동공구를 사용하십시오.

알맞은 전동공구를 사용하면 지정된 성능 한도

내에서 더 효율적으로 안전하게 작업할 수 있습

u 전원 스위치가 고장 난 전동공구를 사용하지 마

십시오. 전원 스위치가 작동되지 않는 전동공구

는 위험하므로, 반드시 수리를 해야 합니다.

u 전동공구를 조정하거나 액세서리 부품 교환 혹은

공구를 보관할 때, 항상 전원 콘센트에서 플러그

를 미리 빼어 놓거나 배터리를 분리하십시오. 이

러한 조치는 실수로 전동공구가 작동하게 되는

u 사용하지 않는 전동공구는 어린이 손이 닿지 않

는 곳에 보관하고, 전동공구 사용에 익숙지 않거

나 이 사용 설명서를 읽지 않은 사람은 기기를 사

용해서는 안됩니다. 경험이 없는 사람이 전동공

u 전동공구 및 액세서리를 조심스럽게 관리하십시

오. 가동 부위가 하자 없이 정상적인 기능을 하는

지, 걸리는 부위가 있는지, 혹은 전동공구의 기능

에 중요한 부품이 손상되지 않았는지 확인하십시

오. 손상된 기기의 부품은 전동공구를 다시 사용

하기 전에 반드시 수리를 맡기십시오. 제대로 관

Bosch Power Tools 1 609 92A 7TA | (17.05.2022)246 | 한국어

리하지 않은 전동공구의 경우 많은 사고를 유발

u 절단 공구를 날카롭고 깨끗하게 관리하십시오.

날카로운 절단면이 있고 잘 관리된 절단공구는

걸리는 경우가 드물고 조절하기도 쉽습니다.

u 전동공구, 액세서리, 장착하는 공구 등을 사용할

때, 이 지시 사항과 특별히 기종 별로 나와있는 사

용 방법을 준수하십시오. 이때 작업 조건과 실시

하려는 작업 내용을 고려하십시오. 원래 사용 분

야가 아닌 다른 작업에 전동공구를 사용할 경우

u 손잡이 및 잡는 면을 건조하게 유지하고, 오일 및

그리스가 묻어 있지 않도록 깨끗하게 하십시오.

손잡이 또는 잡는 면이 미끄러우면 예상치 못한

상황에서 안전한 취급 및 제어가 어려워집니다.

u 배터리를 충전할 때 제조 회사가 추천하는 충전

기만을 사용하여 재충전해야 합니다. 특정 제품

의 배터리를 위하여 제조된 충전기에 적합하지

않은 다른 배터리를 충전할 경우 화재 위험이 있

u 각 전동공구용으로 나와있는 배터리만을 사용하

십시오. 다른 종류의 배터리를 사용하면 상해를

u 배터리를 사용하지 않을 때는, 각 극을 자극 할 수

있는 페이퍼 클립, 동전, 열쇠, 못, 나사 등 유사한

금속성 물체와 멀리하여 보관하십시오. 배터리

극 사이에 쇼트가 일어나 화상을 입거나 화재를

u 배터리를 잘못 사용하면 누수가 생길 수 있습니

다. 누수가 생긴 배터리에 닿지 않도록 하십시오.

피부에 접촉하게 되었을 경우 즉시 물로 씻으십

시오. 유체가 눈에 닿았을 경우 바로 의사와 상담

하십시오. 배터리에서 나오는 유체는 피부에 자

극을 주거나 화상을 입힐 수 있습니다.

u 손상된 배터리 또는 공구를 사용하지 마십시오.

손상되었거나 개조된 배터리는 예기치 못한 특성

으로 인해 화재, 폭발 또는 부상의 위험을 초래할

u 배터리 또는 공구가 화기 또는 지나치게 높은 온

도에 노출되지 않도록 하십시오. 화기 또는 130

°C 이상의 온도에 노출되면 폭발할 위험이 있습

u 충전 지침을 준수하고 지침에 제시된 범위를 벗

어난 온도에서 충전하지 마십시오. 제시된 범위

를 벗어난 부적절한 온도에서 충전할 경우 배터

리가 손상되어 화재 발생의 위험이 증가됩니다.

u 전동공구 수리는 반드시 전문 인력에게 맡기고 ,

수리 정비 시 보쉬 순정 부품만을 사용하십시오.

그렇게 함으로써 기기의 안전성을 오래 유지할

u 손상된 배터리는 절대 수리하지 마십시오. 배터

리 수리는 제조사 또는 공인 서비스센터에서만

u 위험: 절단 영역 및 절단날에 손을 가까이 두

지 마십시오. 양손으로 톱을 잡고 있으면, 절단날

u 가공물 아래쪽으로 손을 내밀지 마십시오. 가드

를 사용해도 가공물 아래쪽에 있는 절단날로부터

u 가공물의 두께에 맞춰 절단 깊이를 조정하십시

오. 모든 가공물에서 최대 깊이로 절단하면 안 됩

u 절단 작업을 진행하는 동안 가공물을 절대 손으

로 잡거나 다리에 닿지 않게 하십시오. 가공물을

작업대에 안전하게 고정시키십시오. 신체 노출,

절단날 고착 또는 통제력 상실 등을 최소화하려

면 가공물을 단단히 고정하는 것이 중요합니다.

u 절단 공구가 숨겨진 배선에 접촉할 가능성이 있

는 작업을 수행할 경우, 전동공구의 절연된 손잡

이 면을 잡으십시오. 전류가 흐르는 전선에 접촉

되면, 전동공구의 노출된 금속 부분에 전류가 흐

르는 상태가 되어 작업자가 감전될 수 있습니다.

u 켜는 작업을 할 때는 항상 립 펜스나 일자 가이드

를 사용하십시오. 절단 작업의 정확도를 높이고,

톱날이 고착될 가능성을 줄일 수 있습니다.

u 항상 주축 구멍의 크기와 모양(다이아몬드형 또

는 원형)이 맞는 절단날을 사용하십시오. 절단날

이 톱에 장착된 장비와 맞지 않으면 중심을 벗어

난 상태로 작동되어 통제력을 잃을 수 있습니다.

u 손상되거나 올바르지 않은 톱날 와셔나 볼트를

사용해서는 안 됩니다. 톱날에 맞는 와셔와 볼트

를 사용해야 안전하고 최적화된 작업을 할 수 있

–킥백(반동)이란 톱날이 꽉 끼이거나 고착되거나

어긋나면서 생기는 갑작스런 반작용을 의미하며, 반

동이 생기면 통제력을 잃고 톱이 들어 올려지면서

가공물을 벗어나 작업자를 향할 수 있습니다.

–작업이 중단된 절단 자국에 톱날이 꽉 끼이거나

고착되면, 톱날이 멈추고 모터 반응으로 인해 장비

가 갑자기 작업자를 향해 뒤쪽으로 이동될 수 있습

- 톱날이 절단 부위에서 비틀리거나 어긋나면, 톱날

뒤쪽 모서리에 있는 톱니가 목재 표면 상단을 파고

들어갈 수 있으며, 이로 인해 톱날이 절단 자국을 타

고 내려가서 작업자쪽으로 튀어 오를 수 있습니다.

킥백 현상은 톱을 잘못 사용하거나 잘못된 조작 절

차 또는 조건으로 인해 발생하며 아래와 같은 방법

u 양손으로 톱의 손잡이를 단단히 잡고, 팔은 반동

력을 견딜 수 있는 위치에 놓으십시오. 몸을 톱날

과 일렬로 두지 말고 톱날 한쪽에 비켜 두십시오.

반동으로 인해 톱이 뒤쪽으로 튕길 수 있지만, 적

절한 예방 조치를 취한다면 작업자가 반동력을

1 609 92A 7TA | (17.05.2022) Bosch Power Tools한국어 | 247

u 어떤 이유로든 날이 고착되거나 절단되지 않을

경우 작동장치에서 손을 떼고 작업 소재에서 톱

날이 완전히 멈출 때까지 톱을 잡고 계십시오. 톱

날이 움직이는 동안 또는 반동이 생길 수 있는 상

태에서는 가공물에서 톱을 떼어내거나 톱을 뒤쪽

으로 당기지 마십시오. 점검을 통해 톱날의 고착

원인을 제거할 수 있는 조치를 취하십시오.

u 가공물에서 톱을 다시 작동시키면, 톱날의 중심

을 절단 자국에 맞춰 톱니가 작업 소재에 걸리지

않도록 하십시오. 톱날이 고착되면, 톱이 다시 작

동되면서 톱날이 가공물을 타고 휙 올라가거나

u 큰 패널은 받침대로 받쳐줌으로써 톱날이 끼일

위험 및 반동 위험을 최소한으로 줄이십시오. 패

널이 너무 크면 무게 때문에 아래로 처질 수 있습

니다. 받침대는 양쪽 패널 아래 절단선 가까이, 그

리고 패널 가장자리 가까이에 배치해야 합니다.

u 무디거나 손상된 톱날을 사용하지 마십시오. 톱

날이 무디거나 올바르게 장착되지 않은 경우 절

단 자국이 좁게 형성되면서 과도한 마찰, 톱날 고

착 그리고 반동이 생길 수 있습니다.

u 톱날 깊이 및 경사 조정 고정 레버는 단단히 고정

되어 있어야 하며, 절단하기 전에 잘 고정되어 있

는지 확인하십시오. 절단하는 도중에 톱날 조정

상태가 바뀌면, 톱날이 고착되거나 반동이 생길

u 벽 안쪽이나 눈에 잘 보이지 않는 부분을 절단할

때는 특히 주의하십시오. 돌출된 톱날로 가공물

을 자르면서 킥백 현상이 발생할 수 있습니다.

u 사용하기 전에 항상 아래쪽 가드가 잘 씌워져 있

는지 확인하십시오. 아래쪽 가드가 원하는 대로

움직이지 않을 경우 톱을 작동하지 말고 즉시 가

드를 씌우십시오. 아래쪽 가드를 개방된 위치에

고정시키거나 묶지 마십시오.실수로 톱이 떨어진

경우, 아래쪽 가드가 구부러질 수 있습니다. 핸들

을 되감아 아래쪽 가드를 들어 올려 가드가 원하

는 대로 잘 움직이는지, 톱날 또는 다른 부위를 건

드리지 않는지 모든 절단 각도 및 절단 깊이에서

u 아래쪽 가드 스프링이 작동하는지 확인하십시

오. 가드 및 스프링이 제대로 작동하지 않을 경

우, 사용하기 전에 서비스를 받아야 합니다. 부품

손상, 끈끈한 침전물 생성 또는 파편들로 인해 가

u 아래쪽 가드는 플런지 절단 및 혼합 절단과 같이

특수한 절단 작업이 이루어지는 경우에만 수동으

로 감을 수 있습니다. 핸들을 되감아 아래쪽 가드

를 들어 올리고, 톱날이 소재에 진입하면 바로 아

래쪽 가드에서 손을 떼야 합니다.다른 톱질 작업

을 할 경우, 아래쪽 가드는 자동으로 작동되는 것

u 톱을 작업대 또는 바닥에 내려놓기 전에 톱날이

아래쪽 가드에 씌워져 있는지 항상 확인하십시

오.톱날에 가드가 씌워져 있지 않거나 톱날이 관

성에 의해 아직 움직인다면 톱이 뒤쪽으로 이동

하면서 그 경로에 놓인 물체를 절단할 수 있습니

다. 스위치에서 손을 뗀 후 톱날이 멈추기 전까지

시간이 얼마나 걸리는지 확인하십시오.

u 칩 배출구를 손으로 잡지 마십시오. 회전하는 부

u 머리 위쪽에서 톱으로 작업하지 마십시오. 전동

공구에 대한 통제력을 잃을 수 있습니다.

u 보이지 않는 부위에 에너지 배선 및 배관 여부를

확인하려면 적당한 탐지기를 사용하거나 담당 전

력 공급회사에 문의하십시오. 전선에 접하게 되

면 화재나 전기 충격을 야기할 수 있습니다. 가스

관을 손상시키면 폭발 위험이 있습니다. 수도관

을 파손하게 되면 재산 피해를 야기할 수 있습니

u 전동공구가 고정되지 않은 상태에서 작동하지 마

십시오. 톱 테이블과 함께 사용하기 위한 용도로

u 직각으로 작업이 진행되지 않는 “플런지 컷”

작업 시 톱의 가이드 플레이트가 측면으로 밀리

지 않도록 하십시오. 측면으로 밀리면 톱날이 끼

u 고속강(HSS)으로 된 톱날은 사용하지 마십시오.

이런 톱날은 쉽게 부러질 수 있습니다.

u 철금속에 작업하지 마십시오. 달아오른 칩은 집

u 배터리가 손상되었거나 잘못 사용될 경우 증기가

발생할 수 있습니다. 작업장을 환기시키고, 필요

한 경우 의사와 상담하십시오. 증기로 인해 호흡

u 배터리를 분해하지 마십시오. 단락이 발생할 위

u 못이나 스크류 드라이버 같은 뾰족한 물체 또는

외부에서 오는 충격 등으로 인해 축전지가 손상

될 수 있습니다. 내부 단락이 발생하여 배터리가

타거나 연기가 발생하고, 폭발 또는 과열될 수 있

u 제조사의 배터리 제품만 사용하십시오. 그래야만

배터리 과부하의 위험을 방지할 수 있습니다.

배터리를 태양 광선 등 고열에 장시간

노출되지 않도록 하고 불과 물, 수분이

있는 곳에 두지 마십시오. 폭발 위험이

u 전동공구를 내려놓기 전에 기기가 완전히 멈추었

는지 확인하십시오. 삽입공구가 걸리거나 전동공

구에 대한 통제가 어려워질 수 있습니다.

모든 안전 수칙과 지침을 숙지하십시오.

다음의 안전 수칙과 지침을 준수하지 않

으면 화재 위험이 있으며 감전 혹은 중

사용 설명서 앞 부분에 제시된 그림을 확인하십시

Bosch Power Tools 1 609 92A 7TA | (17.05.2022)248 | 한국어

본 전동공구는 목재를 작업대에 단단하게 고정시킨

상태에서 가로 방향 및 세로 방향으로 직선 절단 및

비스듬하게 절단하기 위한 용도로 사용됩니다.

제품의 주요 명칭에 표기되어 있는 번호는 기기 그

(3) 전원 스위치용 시동 안전 잠금장치

a) 도면이나 설명서에 나와있는 액세서리는 표준 공급부

품에 속하지 않습니다. 전체 액세서리는 저희 액세서리

B) 온도 <0 °C일 때 출력 제한

1 609 92A 7TA | (17.05.2022) Bosch Power Tools한국어 | 249

EN62841-2-5 표준에 따라 산출된 소음 배출량.

전동공구의 A급 소음레벨은 일반적으로 다음과 같

습니다: 소음 수준 82dB(A); 소음 출력 수준

93dB(A). 오차 K=3dB.

EN62841-2-5 에 따라 산출됩니다:

지침서에 제시된 진동 레벨 및 소음 배출량은 유럽

표준 EN 에서 지정한 절차에 따라 측정되었으며, 전

동공구를 서로 비교할 때 활용할 수 있습니다. 진동

레벨 및 소음 배출량을 임의로 평가할 때도 사용할

제시된 진동레벨 및 소음 배출량은 전동공구의 주된

용도를 나타냅니다. 전동공구를 다른 용도에 사용하

거나 다른 공구 비트를 사용한 경우, 혹은 점검이 제

대로 이뤄지지 않은 경우, 진동 레벨 및 소음 배출량

에 차이가 발생할 수 있습니다. 이로 인해 전 작업

시간에 걸친 진동 레벨 및 소음 배출량이 현저히 증

진동 레벨 및 소음 배출량을 정확하게 평가하기 위

해서는 장치가 꺼져 있거나, 혹은 켜져 있더라도 실

제로 작동하지 않은 시간을 고려해야 합니다. 이로

인해 전 작업 시간에 걸친 진동 레벨 및 소음 배출량

진동 작용으로부터 작업자를 안전하게 보호하기 위

해 추가적으로 다음과 같은 안전 조치가 필요합니

다: 전동공구 및 공구 비트 점검, 손의 온도 유지, 작

u 톱날에 허용되는 속도가 전동공구의 최고 무부하

속도보다 높은 톱날만 사용해야 합니다.

u 부품 안내서에 명시된 충전기만 사용하십시오.

이 충전기만이 귀하의 전동공구에 사용된 리튬–

지침: 배터리는 일부 충전되어 공급됩니다. 배터리

의 성능을 완전하게 보장하기 위해서는 처음 사용하

기 전에 배터리를 충전기에 완전히 충전하십시오.

리튬이온 배터리는 항상 충전할 수 있으며, 이로 인

해 수명이 단축되지 않습니다. 충전을 하다 중간에

중지해도 배터리가 손상되지 않습니다.

리튬 이온 배터리는 “Electronic Cell Protection

(ECP)” (전자 셀 보호) 기능이 있어 과도하게 방전

되지 않습니다. 배터리가 방전되면 안전 스위치가

작동하여 전동공구가 꺼지고 비트가 더 이상 움직이

u 전동공구가 자동으로 작동이 중단된 경우 전원

스위치를 계속 누르지 마십시오. 배터리가 손상

폐기처리에 관련된 지시 사항을 준수하십시오.

배터리 (1) 는 배터리 해제 버튼 (2) 이 실수로 눌려

져 배터리가 빠지는 것을 방지하기 위해 잠금장치가

이중으로 되어 있습니다. 전동공구에 배터리가 끼워

져 있는 동안 배터리는 스프링으로 제 위치에 고정

배터리 (1) 를 분리하려면 배터리 해제 버튼 (2) 을

누른 상태에서 배터리를 전동공구 뒤쪽으로 당겨내

십시오. 무리하게 힘을 가하지 마십시오.

배터리 충전상태 표시기 (15) 에 있는 세 개의 녹색

LED는 배터리 (1) 의 충전 상태를 나타냅니다. 안전

상의 이유로 전동공구가 멈춰 있는 경우에만 잔량상

전원 스위치 (4) 를 절반 정도 또는 끝까지 누르면,

전원 스위치 (4) 를 눌렀는데도 LED가 켜지지 않으

면 배터리가 손상된 것이므로 교환해 주어야 합니

u 전동공구에 각종 작업을 하기 전에 배터리를 빼

u 톱날을 조립할 때 보호 장갑을 착용하십시오. 톱

날에 닿게 되면 상해를 입을 수 있습니다.

u 이 사용 설명서 및 전동공구에 나와있는 특성 자

료에 부합하며 EN847‑1 인증 표시가 있는 톱날

u 비트에 허용되는 회전속도는 전동공구에 나와있

는 최고 회전속도보다 높아야 합니다. 허용치 이

상으로 빨리 회전하는 액세서리는 깨지거나 날아

u 절대로 연마석을 톱날로 사용해서는 안 됩니다.

추천하는 톱날 목록은 본 설명서의 마지막 부분에

공구를 교환할 때 전동공구를 모터 하우징의 앞쪽으

– 스핀들 잠금 버튼 (6) 을 누른 후 누른 상태를 유

u 스핀들 잠금 버튼 (6) 은 톱 스핀들이 완전히 정

지된 상태에서만 누르십시오. 그렇게 하지 않으

– 육각키 (5) 를 이용하여 클램핑 볼트 (25) 을 ➊

– 하부 안전반 (21) 의 방향을 되돌린 후 안전반을

Bosch Power Tools 1 609 92A 7TA | (17.05.2022)250 | 한국어

– 고정 플랜지 (24) 및 톱날 (23) 을 톱 스핀들

공구를 교환할 때 전동공구를 모터 하우징의 앞쪽으

– 톱날 (23) 및 조립할 부품을 모두 깨끗이 닦습니

– 하부 안전반 (21) 의 방향을 되돌린 후 안전반을

– 톱날 (23) 을 수용 플랜지 (22) 에 올려 놓으십시

오. 톱니의 절단 방향(톱날에 적힌 화살표 방향)

및 보호 커버 (21) 에 제시된 회전 화살표가 일치

– 고정 플랜지 (24) 를 올려 놓고 볼트 (25) 를 ➋

방향으로 돌려 체결하십시오. 수용 플랜지 (22)

및 고정 플랜지 (24) 의 설치 위치가 올바른지 확

– 스핀들 잠금 버튼 (6) 을 누른 후 누른 상태를 유

– 육각키 (5) 를 이용하여 클램핑 볼트 (25) 를 ➋

방향으로 조이십시오. 조임 토크는 6–9 Nm이어

야 하며, 이는 손으로 ¼ 만큼 회전시킨 것과 같습

납 성분을 포함한 페인트나 몇몇 나무 종류, 또는 광

물 성분 그리고 철과 같은 재료의 분진은 건강을 해

칠 수 있습니다. 이 분진을 만지거나 호흡할 경우,

사용자나 주변 사람들이 알레르기 반응이나 호흡기

떡갈나무나 너도밤나무와 같은 특정한 분진은 암을

유발시키며, 특히 목재 처리용으로 사용되는 부가

원료 (크로마트, 목재 보호제)와 혼합되면 암을 유

발시키게 됩니다. 석면 성분을 포함한 재료는 전문

– 분진 추출 정도를 높이려면 본 전동공구와 함께

– 작업장의 통풍이 잘 되도록 하십시오.

– 필터등급 P2에 해당되는 호흡 마스크를 사용하

작업용 재료에 관해 국가가 지정한 규정을 고려하십

u 작업장에 분진이 쌓이지 않도록 하십시오. 분진

흡입 어댑터 조립하기(그림 B 참조)

고정 나사 (28) 를 이용해 베이스 플레이트 (7) 에

흡입 어댑터 (29) 를 고정하십시오.

흡입 어댑터 (29) 에 직경 19 mm의 흡입 호스를 연

u 흡입 어댑터는 외부 집진기를 사용하지 않을 경

우 조립할 수 없습니다. 흡입관이 막힐 위험이 있

u 흡입 어댑터에 집진포를 연결할 수 없습니다. 흡

입 시스템이 막힐 위험이 있기 때문입니다.

완벽한 집진 효과를 보장하려면 주기적으로 흡입 어

흡입 호스 (30) 를 진공 청소기(액세서리)에 연결하

십시오. 다양한 진공 청소기 연결에 관한 정보는 본

설명서의 마지막 부분에서 확인할 수 있습니다.

진공 청소기는 작업하는 소재에 적당한 것이어야 합

특히 건강에 유해한 발암성 혹은 건조한 분진을 처

리해야 할 경우에는 특수한 청소기를 사용해야 합니

u 전동공구에 각종 작업을 하기 전에 배터리를 빼

u 작업물의 두께에 맞춰 절단 깊이를 조절하십시

오. 작업물 아래로 톱날의 톱니가 한 개 이상 보이

날개 나사 (17) 를 푸십시오. 절단 깊이를 낮게 하려

면 전동공구를 베이스 플레이트 (7) 에서 멀어지게

하고, 절단 깊이를 깊게 하려면 전동공구를 베이스

플레이트 (7) 쪽으로 누르십시오. 원하는 수치를 절

단 깊이 눈금자 (18) 로 맞춥니다. 날개 나사 (17)

절단 깊이를 조절할 때는 절단 깊이 눈금 (18) 옆의

기준 마크 (31) 를 사용하십시오.

전동공구는 안전반 (13) 의 앞쪽으로 놓는 것이 가

날개 나사 (10) 를 푸십시오. 톱을 옆쪽으로 움직입

니다. 원하는 수치를 눈금자 (9) 로 맞춥니다. 나사

마이터 각도를 설정할 때는 기준 마크 (27) (고정부

지침: 마이터 절단 작업을 할 경우 절단 깊이는 절단

깊이 눈금자 (18) 에 나와있는 수치보다 적습니다.

절단 표시 0° (12) 는 직각으로 절단할 때의 톱날 위

치를 나타냅니다. 절단 표시 45° (11) 는 45°로 절

u 반드시 귀하의 전동공구 형식판에 나와 있는 전

압 등급의 보쉬 순정 리튬이온 배터리만을 사용

하십시오. 다른 배터리를 사용하면 상해를 입거

충전된 배터리 (1) 를 앞쪽에서 전동공구 베이스 쪽

으로 밀어 넣습니다. 배터리를 빨간 선이 더 이상 보

이지 않고 배터리가 확실히 잠길 때까지 끝까지 끼

1 609 92A 7TA | (17.05.2022) Bosch Power Tools한국어 | 251

전동공구를 작동하려면 먼저 시동 안전 잠금장치

(3) 를 누른 다음 전원 스위치 (4) 를 누른 후 누른

전동공구의 스위치를 끄려면 전원 스위치 (4) 에서

지침: 작업 안전상의 이유로 전원 스위치 (4) 를 고

정할 수 없으므로, 작동 중에 이를 계속 누르고 있어

내장된 브레이크 기능은 전동공구 스위치를 끈 후에

톱날의 잔여 회전 시간을 줄여줍니다.

적색 LED 표시기 (16) 는 배터리 과열 및 모터 과부

LED 표시기 (16) 가 계속 적색으로 점등되면, 배터

리의 온도가 너무 높기 때문이며 이때 전동공구가

– 그리고 나서 전동공구의 스위치를 끄십시오.

– 배터리가 완전히 식은 후에 다시 작업을 계속하

LED 표시기 (16) 가 적색으로 깜박이면, 전동공구

가 걸렸기 때문이며 이때 자동으로 꺼집니다.

걸린 것이 없어지면 전동공구가 바로 작동됩니다.

리튬 이온 배터리는 “전자 셀 보호(ECP)” 기능이

있어 과도하게 방전되지 않습니다. 배터리가 방전되

면 안전 스위치가 작동하여 전동공구가 꺼지고 비트

전원 스위치 (4) 를 약간 또는 끝까지 누르면 램프

(26) 가 점등되기 때문에 조명 상태가 안 좋을 경우

톱날에 충격을 주지 않도록 하십시오.

전동공구를 일정하게 가볍게 누르면서 절단 방향으

로 움직입니다. 무리하게 밀면서 작업하면 날의 수

명이 훨씬 짧아지며 전동공구를 손상시킬 수 있습니

톱의 성능과 절단작업의 성공 여부는 대부분 톱날

상태와 톱니 형태에 따라 좌우됩니다. 그러므로 반

드시 날카롭고 작업하려는 소재에 적당한 톱날만을

톱날의 올바른 선택은 목재의 종류와 품질 그리고

세로 혹은 가로 절단을 하느냐에 따라 달라집니다.

가문비나무에 세로 절단을 할 경우 긴 나선형의 톱

너도밤나무 및 물푸레나무 분진은 특히 건강에 유해

하므로, 항상 집진기를 함께 사용하십시오.

평행 조절자를 이용한 톱 작업(그림 D 참조)

평팽 조절자 (32) 를 통해 부재 모서리를 따라 정확

한 절단이 실현되거나 규격이 동일한 각재 절단이

평행 조절자/가이드 레일 어댑터의 가이드 눈금을

바탕으로 밑판 모서리의 절단 넓이를 원하는 대로

보조 스토퍼를 이용한 톱 작업(그림 F 참조)

크기가 큰 작업물을 절단하거나 직선의 모서리를 자

를 경우, 판자나 길쭉한 나무 조각을 보조 가이드로

작업물에 고정한 다음에 밑판이 있는 원형 톱을 보

가이드 레일을 이용한 톱 작업(그림 E 참조)

가이드 레일 (34) 을 이용해서 직선 절단 작업을 진

지침: 가이드 레일 (34) 은 반드시 직각 절단 작업

시에만 사용해야 합니다. 마이터 절단작업에 사용하

면 가이드 레일 (34) 이 손상될 수 있습니다.

접착 코팅은 가이드 레일이 미끄러지는 것을 방지하

고 작업물 표면을 보호해 줍니다. 가이드 레일의 코

팅으로 인해 전동공구가 쉽게 미끄러지듯 움직입니

스크류 클램프와 같은 적합한 텐셔너를 사용하여 가

이드 레일 (34) 을 공구에 고정시키십시오. 부착된

가이드 레일 어댑터와 함께 전동공구를 가이드 레일

지침: 평행 조절자/가이드 레일 어댑터 (32) 는 보

쉬 로고가 아래로 오도록 전동공구에 설치하십시오.

가이드 레일 (34) 은 절단하려는 작업물의 앞쪽 면

전동공구의 스위치를 켜고 가볍게 누르면서 일정하

평행 조절자/가이드 레일 어댑터 및 흡입 호스로 작

우선 흡입 호스 (30) 과 함께 흡입 어댑터 (29) 를

설치한 뒤, 이어서 평행 조절자/가이드 레일 어댑터

지침: 평행 조절자/가이드 레일 어댑터 (32) 및 흡

입 어댑터 (29) 를 고정할 때는 지정된 나사를 사용

배터리를 습기나 물이 있는 곳에 두지 마십시오.

배터리를 –20 °C 에서 50 °C 온도 범위에서만 저장

하십시오. 예를 들면 배터리를 여름에 자동차 안에

가끔 배터리의 통풍구를 부드럽고 깨끗한 마른 솔로

충전 후 작동 시간이 현저하게 짧아지면 배터리의

수명이 다한 것이므로 배터리를 교환해야 합니다.

폐기처리에 관련된 지시 사항을 준수하십시오.

Bosch Power Tools 1 609 92A 7TA | (17.05.2022)252 | 한국어

u 전동공구에 각종 작업(보수 정비 및 액세서리 교

환 등)을 하거나 전동공구를 운반하거나 보관할

경우 배터리를 전동공구에서 빼십시오. 실수로

전원 스위치가 작동하게 되면 상해를 입을 위험

u 안전하고 올바른 작동을 위하여 전동공구와 전동

공구의 통풍구를 항상 깨끗이 하십시오.

하부 안전반은 항상 자유롭게 움직이고 저절로 닫힐

수 있어야 합니다. 그렇기 때문에 하부 안전반 주위

를 항상 깨끗이 해야 합니다. 브러시를 사용하여 분

코팅되지 않은 톱날은 얇은 중성 오일 층을 통해 부

식을 방지합니다. 목재가 더러워질 수 있으므로, 톱

질을 시작하기 전에 오일을 다시 제거하십시오.

톱날에 수지나 접착제 찌꺼기가 남아 있으면 제대로

절단이 안 됩니다. 그러므로 톱날을 사용한 후 바로

AS 센터에서는 귀하 제품의 수리 및 보수정비, 그리

고 부품에 관한 문의를 받고 있습니다. 대체 부품에

관한 분해 조립도 및 정보는 인터넷에서도 찾아 볼

수 있습니다 - www.bosch-pt.com

보쉬 사용 문의 팀에서는 보쉬의 제품 및 해당 액세

서리에 관한 질문에 기꺼이 답변 드릴 것입니다.

문의나 대체 부품 주문 시에는 반드시 제품 네임 플

레이트에 있는 10자리의 부품번호를 알려 주십시

다른 AS 센터 주소는 아래 사이트에서 확인할 수 있

www.bosch-pt.com/serviceaddresses

권장하는 리튬이온 배터리는 위험물 관련 규정을 따

릅니다. 배터리는 별도의 요구 사항 없이 사용자가

직접 도로 상에서 운반할 수 있습니다.

제3자를 통해 운반할 경우(항공 운송이나 운송 회

사 등) 포장과 표기에 관한 특별한 요구 사항을 준

수해야 합니다. 이 경우 발송 준비를 위해 위험물 전

표면이 손상되지 않은 배터리만 사용하십시오. 배터

리의 접촉 단자면을 덮어 붙인 상태로 내부에서 움

직이지 않도록 배터리를 포장하십시오. 또한 이와

전동공구, 배터리, 액세서리 및 포장은

환경 친화적인 방법으로 재생할 수 있도

전동공구와 충전용 배터리/배터리를 가

운반 단락에 나와 있는 지침을 참고하십시오 (참조
