사용 설명서 GCD 12 JL BOSCH

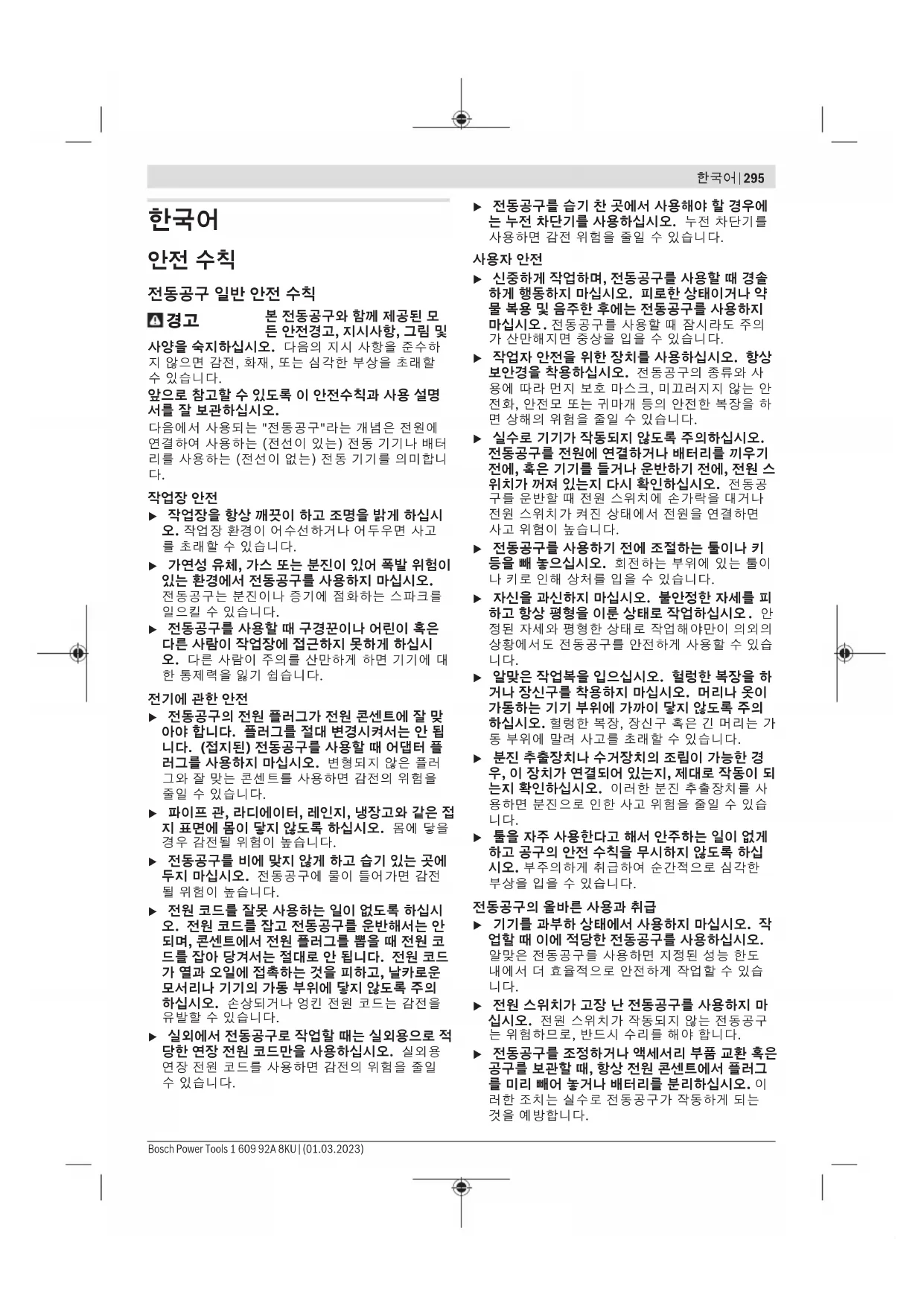

사양을 숙지하십시오. 다음의 지시 사항을 준수하

지 않으면 감전, 화재, 또는 심각한 부상을 초래할

앞으로 참고할 수 있도록 이 안전수칙과 사용 설명

다음에서 사용되는 "전동공구"라는 개념은 전원에

연결하여 사용하는 (전선이 있는) 전동 기기나 배터

리를 사용하는 (전선이 없는) 전동 기기를 의미합니

작업장 안전 u 작업장을 항상 깨끗이 하고 조명을 밝게 하십시 오. 작업장 환경이 어수선하거나 어두우면 사고

를 초래할 수 있습니다. u 가연성 유체, 가스 또는 분진이 있어 폭발 위험이 있는 환경에서 전동공구를 사용하지 마십시오.

전동공구는 분진이나 증기에 점화하는 스파크를

일으킬 수 있습니다. u 전동공구를 사용할 때 구경꾼이나 어린이 혹은 다른 사람이 작업장에 접근하지 못하게 하십시

오. 다른 사람이 주의를 산만하게 하면 기기에 대

전기에 관한 안전 u 전동공구의 전원 플러그가 전원 콘센트에 잘 맞 아야 합니다. 플러그를 절대 변경시켜서는 안 됩

니다. (접지된) 전동공구를 사용할 때 어댑터 플

러그를 사용하지 마십시오. 변형되지 않은 플러

그와 잘 맞는 콘센트를 사용하면 감전의 위험을

줄일 수 있습니다. u 파이프 관, 라디에이터, 레인지, 냉장고와 같은 접 지 표면에 몸이 닿지 않도록 하십시오. 몸에 닿을

경우 감전될 위험이 높습니다. u 전동공구를 비에 맞지 않게 하고 습기 있는 곳에 두지 마십시오. 전동공구에 물이 들어가면 감전

될 위험이 높습니다. u 전원 코드를 잘못 사용하는 일이 없도록 하십시 오. 전원 코드를 잡고 전동공구를 운반해서는 안

되며, 콘센트에서 전원 플러그를 뽑을 때 전원 코

드를 잡아 당겨서는 절대로 안 됩니다. 전원 코드

가 열과 오일에 접촉하는 것을 피하고, 날카로운

모서리나 기기의 가동 부위에 닿지 않도록 주의

하십시오. 손상되거나 엉킨 전원 코드는 감전을

유발할 수 있습니다. u 실외에서 전동공구로 작업할 때는 실외용으로 적 당한 연장 전원 코드만을 사용하십시오. 실외용

연장 전원 코드를 사용하면 감전의 위험을 줄일

수 있습니다. u 전동공구를 습기 찬 곳에서 사용해야 할 경우에 는 누전 차단기를 사용하십시오. 누전 차단기를

사용하면 감전 위험을 줄일 수 있습니다.

사용자 안전 u 신중하게 작업하며, 전동공구를 사용할 때 경솔 하게 행동하지 마십시오. 피로한 상태이거나 약

물 복용 및 음주한 후에는 전동공구를 사용하지

마십시오 . 전동공구를 사용할 때 잠시라도 주의

가 산만해지면 중상을 입을 수 있습니다. u 작업자 안전을 위한 장치를 사용하십시오. 항상 보안경을 착용하십시오. 전동공구의 종류와 사

용에 따라 먼지 보호 마스크, 미끄러지지 않는 안

전화, 안전모 또는 귀마개 등의 안전한 복장을 하

면 상해의 위험을 줄일 수 있습니다. u 실수로 기기가 작동되지 않도록 주의하십시오. 전동공구를 전원에 연결하거나 배터리를 끼우기

전에, 혹은 기기를 들거나 운반하기 전에, 전원 스

위치가 꺼져 있는지 다시 확인하십시오. 전동공

구를 운반할 때 전원 스위치에 손가락을 대거나

전원 스위치가 켜진 상태에서 전원을 연결하면

사고 위험이 높습니다. u 전동공구를 사용하기 전에 조절하는 툴이나 키 등을 빼 놓으십시오. 회전하는 부위에 있는 툴이

나 키로 인해 상처를 입을 수 있습니다. u 자신을 과신하지 마십시오. 불안정한 자세를 피 하고 항상 평형을 이룬 상태로 작업하십시오 . 안

정된 자세와 평형한 상태로 작업해야만이 의외의

상황에서도 전동공구를 안전하게 사용할 수 있습

니다. u 알맞은 작업복을 입으십시오. 헐렁한 복장을 하 거나 장신구를 착용하지 마십시오. 머리나 옷이

가동하는 기기 부위에 가까이 닿지 않도록 주의

하십시오. 헐렁한 복장, 장신구 혹은 긴 머리는 가

동 부위에 말려 사고를 초래할 수 있습니다. u 분진 추출장치나 수거장치의 조립이 가능한 경 우, 이 장치가 연결되어 있는지, 제대로 작동이 되

는지 확인하십시오. 이러한 분진 추출장치를 사

용하면 분진으로 인한 사고 위험을 줄일 수 있습

니다. u 툴을 자주 사용한다고 해서 안주하는 일이 없게 하고 공구의 안전 수칙을 무시하지 않도록 하십

시오. 부주의하게 취급하여 순간적으로 심각한

전동공구의 올바른 사용과 취급 u 기기를 과부하 상태에서 사용하지 마십시오. 작 업할 때 이에 적당한 전동공구를 사용하십시오.

알맞은 전동공구를 사용하면 지정된 성능 한도

내에서 더 효율적으로 안전하게 작업할 수 있습

니다. u 전원 스위치가 고장 난 전동공구를 사용하지 마 십시오. 전원 스위치가 작동되지 않는 전동공구

는 위험하므로, 반드시 수리를 해야 합니다. u 전동공구를 조정하거나 액세서리 부품 교환 혹은 공구를 보관할 때, 항상 전원 콘센트에서 플러그

를 미리 빼어 놓거나 배터리를 분리하십시오. 이

러한 조치는 실수로 전동공구가 작동하게 되는

것을 예방합니다. Bosch Power Tools 1 609 92A 8KU | (01.03.2023)296 | 한국어

u 사용하지 않는 전동공구는 어린이 손이 닿지 않

는 곳에 보관하고, 전동공구 사용에 익숙지 않거

나 이 사용 설명서를 읽지 않은 사람은 기기를 사

용해서는 안됩니다. 경험이 없는 사람이 전동공

u 전동공구 및 액세서리를 조심스럽게 관리하십시

오. 가동 부위가 하자 없이 정상적인 기능을 하는

지, 걸리는 부위가 있는지, 혹은 전동공구의 기능

에 중요한 부품이 손상되지 않았는지 확인하십시

오. 손상된 기기의 부품은 전동공구를 다시 사용

하기 전에 반드시 수리를 맡기십시오. 제대로 관

리하지 않은 전동공구의 경우 많은 사고를 유발

u 절단 공구를 날카롭고 깨끗하게 관리하십시오.

날카로운 절단면이 있고 잘 관리된 절단공구는

걸리는 경우가 드물고 조절하기도 쉽습니다.

u 전동공구, 액세서리, 장착하는 공구 등을 사용할

때, 이 지시 사항과 특별히 기종 별로 나와있는 사

용 방법을 준수하십시오. 이때 작업 조건과 실시

하려는 작업 내용을 고려하십시오. 원래 사용 분

야가 아닌 다른 작업에 전동공구를 사용할 경우

u 손잡이 및 잡는 면을 건조하게 유지하고, 오일 및

그리스가 묻어 있지 않도록 깨끗하게 하십시오.

손잡이 또는 잡는 면이 미끄러우면 예상치 못한

상황에서 안전한 취급 및 제어가 어려워집니다.

u 전동공구 수리는 반드시 전문 인력에게 맡기고 ,

수리 정비 시 보쉬 순정 부품만을 사용하십시오.

그렇게 함으로써 기기의 안전성을 오래 유지할

u 액세서리의 정격 속도는 적어도 공구에 표시되어

있는 최고 속도와 동일해야 합니다. 정격 속도보

다 빠르게 작동되는 액세서리는 파손되어 분리될

u 액세서리의 외경 및 두께는 공구가 수용할 수 있

는 범위 내에 있어야 합니다. 액세서리의 사이즈

가 부정확한 경우 제대로 보호받지 못하거나 제

u 신체 보호 장비를 착용하십시오. 용도에 따라 안

면 보호구, 안전 고글 또는 보안경을 착용하십시

오. 필요한 경우, 작은 연삭 파편 또는 가공품 파

편을 막을 수 있는 방진 마스크, 청력 보호구, 장

갑 및 작업용 앞치마를 착용하십시오. 보안경은

여러 작업을 진행하면서 생성되는 비산 파편들을

차단할 수 있어야 합니다. 마스크나 방독 마스크

는 작업하면서 생성되는 먼지를 걸러낼 수 있어

야 합니다. 오랫동안 고강도의 소음에 노출되면

u 다른 사람이 작업장으로부터 안전 거리를 유지할

수 있도록 하십시오. 작업장에 들어오는 사람은

모두 보호장비를 착용해야 합니다. 그렇지 않을

경우 작업물의 파편이나 삽입공구 조각이 튕겨나

와 작업장 밖에서도 부상을 입을 수 있습니다.

u 연결 배선을 회전하는 삽입공구에서 멀리 두십시

오. 전동공구에 대한 통제를 잃게되면 연결 배선

이 잘려 나가거나 말려들 수 있고, 또한 손이나 팔

이 회전하는 삽입공구 쪽으로 빨려 들어갈 수 있

u 전동공구의 통풍구를 주기적으로 청소하십시오.

모터의 팬은 하우징 내부로 먼지를 흡입하는데,

금속 가루가 너무 많이 쌓이면 전기 사고 위험을

u 가연성 소재 근처에서 전동공구를 작동시키지 마

십시오. 전동공구가 목재와 같은 가연성 소재 위

에 올려져 있는 경우 공구를 작동하지 마십시오.

u 냉각용 액체가 필요한 액세서리는 사용하지 마십

시오. 물이나 기타 액체 냉매를 이용하면 감전되

u 항상 선택한 톱날에 맞는 사이즈와 형상을 갖추

고 손상되지 않은 클램핑 플랜지를 사용하십시

오. 적합한 플랜지를 사용해야 톱날을 받쳐주어

u 톱날 및 플랜지는 전동공구의 스핀들에 정확하게

맞아야 합니다. 삽입공구가 전동공구의 스핀들에

정확하게 맞지 않으면 불균일하게 회전하고, 진

동이 너무 심하여 통제력을 잃을 수도 있습니다.

u 손상된 톱날은 사용하지 마십시오. 사용하기 전

에 항상 톱날에 금이 가거나 깨지지 않았는지 확

인해 보십시오. 전동공구나 톱날이 떨어졌을 경

우, 손상되지 않았는지 확인하고 손상된 경우 새

로운 톱날을 사용하십시오. 톱날을 점검하고 삽

입한 경우, 톱날 회전 반경 밖에 두고 전동공구를

1분간 최대 회전속도로 작동시키십시오. 손상된

톱날은 대부분 이 시험 단계에서 부러집니다.

반동은 회전하는 톱날이 걸리거나 차단된 경우 갑자

기 나타나는 작용입니다. 걸림이나 차단 상태가 되

면 회전하는 삽입공구가 갑자기 정지하게 됩니다.

이로 인해 제어되지 않은 상태의 절단 기기가 위쪽

방향으로 가속되어 조작자쪽을 향할 수 있습니다.

예를 들어 톱날이 작업물에 박히거나 걸리면 톱날

모서리가 작업물 안으로 들어가 걸릴 수 있습니다.

이로 인해 톱날이 부러지거나 반동을 유발할 수 있

습니다. 이때 톱날이 부러질 수도 있습니다.

반동은 전동공구를 잘못 사용하여 생기는 결과입니

다. 이는 다음에 기술된 적당한 예방 조치를 통해 방

u 전동공구를 꽉 잡고 반발력에 저항할 수 있는 자

세를 유지하십시오. 작업자가 적절한 예방 조치

를 취한다면 위쪽으로 발생하는 반동력을 제어할

u 회전하는 톱날의 앞뒤 영역에 있지 마십시오. 반

동이 발생하면 제어되지 않은 상태의 절단 기기

가 위쪽 방향으로 구동되어 조작자쪽을 향할 수

u 우드카빙용 톱날이나 이가 있는 톱날 혹은 홈너

비가 10 mm 이상인 세그먼트 다이아몬드 디스

크를 사용하지 마십시오. 이러한 공구를 사용하

1 609 92A 8KU | (01.03.2023) Bosch Power Tools한국어 | 297

면 반동이 유발되고 전동공구를 통제하기 어려워

u 톱날이 걸리지 않게 하고 톱날을 너무 세게 누르

지 마십시오. 지나치게 깊이 절단하지 마십시오.

톱날의 과부하로 인해 부하가 증가되고 걸리거나

박히기 쉬워져, 그 결과 반동이 생기거나 톱날이

u 톱날이 걸려 움직이지 않거나 작업을 중단한 경

우, 즉시 전동공구의 전원을 끄고 톱날이 정지할

때까지 절단 기기를 잘 잡고 있어야 합니다. 절대

로 회전하고 있는 톱날을 작업물에서 잡아 당기

려고 하지 마십시오. 반동이 생길 위험이 있기 때

문입니다. 걸린 원인을 찾아 해결하십시오.

u 전동공구가 작업물 내에 위치하는 동안에는 다시

전원을 켜지 마십시오. 조심스럽게 절단 작업을

이어나가기 전에 먼저 톱날을 최고 속도로 높여

보십시오. 그렇지 않으면 톱날이 걸려 작업물에

서 튕겨져 나오거나 반동이 생길 수 있습니다.

u 톱날이 박혀 반동이 생기는 위험을 줄이기 위해

대형 작업물은 받쳐 주십시오. 대형 작업물은 그

자체의 중량으로 인해 휠 수 있습니다. 작업물은

톱날의 양쪽 측면, 즉 절단선 부근 및 모서리에서

u 가능할 때는 언제나 클램프를 사용해 작업 재료

를 지지하십시오. 작업 재료를 손으로 지지할 때

는 항상 손과 톱날 양쪽의 거리를 최소 100mm

정도로 유지하십시오. 이 톱이 너무 작아 안정적

으로 클램핑할 수 없거나 손으로 잡을 수 없는 작

업 재료를 절단하는 데 사용하지 마십시오. 손이

톱날에 너무 가까우면 톱날에 닿아 부상을 당할

u 작업 재료는 클램프로 고정되거나 펜스와 테이블

에 모두 고정되어야 합니다. “손으로” 작업 재

료를 절단하거나 톱날로 이송하지 마십시오. 통

제되지 않거나 움직이는 작업 재료가 고속으로

u 톱이 작업 재료를 관통하도록 미십시오. 톱이 작

업 재료를 관통하도록 잡아당기지 마십시오. 절

단하려면, 톱 머리를 들어올리고 절단하지 않으

면서 작업 재료 위로 톱 머리를 잡아당긴 다음 모

터 시동을 걸고 톱 머리를 아래로 누르면서 작업

재료를 관통하도록 톱을 미십시오. 잡아당기는

스트로크에서 절단하면 톱날이 작업 재료 위로

올라가 톱날이 작업자 쪽으로 튀어 위험할 수 있

u 절대로 톱날 앞이나 뒤에서 절단선 위에 손을 교

차시키지 마십시오. “손을 교차시켜” 작업 재

료를 지지하면(예: 톱날의 오른쪽에서 왼손으로

작업 재료 고정 또는 그 반대) 매우 위험합니다.

u 톱날이 회전할 때 스토퍼 뒤쪽을 잡지 마십시오.

반드시 손과 회전하는 톱날 사이의 안전 간격

100 mm를 유지하십시오(톱날의 양쪽 측면에 적

용). 손이 있는 쪽에 회전하는 톱날이 근처에 있

는 것을 감지하지 못하면, 중상을 입을 수 있습니

u 절단하기 전에 작업 재료를 검사하십시오. 작업

재료가 휘거나 뒤틀리면 표면이 펜스를 향해 바

깥쪽으로 휜 상태로 클램핑하십시오. 항상 절단

선을 따라 작업 재료, 펜스 및 테이블 사이에 간격

이 없게 하십시오. 휘거나 뒤틀린 작업 재료는 비

틀리거나 변형될 수 있고 절단하는 동안 회전하

는 톱날에 걸릴 수 있습니다. 작업 재료에 못이나

u 작업대에 공구가 올려져 있지 않고, 작업물만 남

겨진 상태에서만 전동공구를 사용하십시오. 작은

조각이나 다른 물체가 있어 회전하는 톱날에 접

하게 되면 아주 빠른 속도로 튕겨져 나갈 수 있습

u 한 번에 한 작업 재료만 절단하십시오. 여러 작업

재료를 쌓으면 적절히 클램핑하거나 지지할 수

없어 절단 중에 톱날에 걸리거나 톱날이 움직일

u 사용하기 전에 전동공구를 단단하고 평평한 작업

면에 세우십시오. 작업면이 단단하고 평평해야

전동공구를 안정적으로 작동할 수 있습니다.

u 작업을 계획하십시오. 베벨 또는 마이터 각도 세

팅을 변경할 때마다 작업 재료를 지지할 수 있도

록 조절식 펜스를 올바르게 세팅해야 하고 톱날

이나 가이드 시스템을 방해하지 않아야 합니다.

공구를 켜지 않고 테이블에 작업 재료가 없는 상

태에서 마이터 톱을 절단 시뮬레이션을 통해 움

직여 펜스를 방해하거나 펜스를 절단할 위험이

u 작업물이 작업대 상판보다 너비가 넓고 길이가

긴 경우, 테이블 익스텐션 또는 톱 받침대 등의 적

절한 지지대를 사용하십시오. 작업물이 전동공구

작업대보다 너비가 넓고 길이가 긴 경우, 단단히

받쳐주지 않으면 기울어질 수 있습니다. 절단된

금속 조각 또는 작업물이 기울어지면, 하부 안전

반이 들어 올려지거나 회전하는 톱날이 제어되지

않은 상태로 튕겨져 나갈 수 있습니다.

u 사람을 테이블 익스텐션의 대용물이나 추가 지지

대로 이용하지 마십시오. 작업 재료를 불안정하

게 지지하면 절단 작업 중에 톱날이 걸리거나 작

업 재료가 움직여 작업자와 조수를 회전하는 톱

u 절단된 조각이 회전하는 톱날에 걸리거나 눌릴

수 있습니다. 길이 스토퍼 등을 사용해 제한하면

절단된 조각이 톱날에 끼어 튈 위험이 있습니다.

u 항상 로드나 튜브 같은 원형 재료를 적절히 지지

하도록 고안된 클램프나 치공구를 사용하십시오.

로드는 절단되는 동안 회전하는 경향이 있기 때

문에 톱날이 “걸리고” 작업 재료와 작업자의

손이 톱날 쪽으로 당겨질 수 있습니다.

u 톱날을 작업 재료에 밀착하기 전에 톱날을 전속

력으로 회전시키십시오. 그러면 작업 재료가 튈

u 작업물이 끼이거나 톱날이 박히면, 전동공구의

전원을 끄십시오. 움직이는 모든 부품이 정지할

때까지 기다린 후, 전원 플러그를 뽑거나 배터리

를 분리하십시오. 이어서 끼인 소재를 제거하십

시오. 계속해서 이와 같이 끼인 상태에서 절단하

면, 통제력을 잃거나 전동공구가 손상될 수 있습

u 절단이 끝난 후 스위치를 풀고 톱 머리를 아래로

누른 다음 톱날이 멈출 때까지 기다린 후 절단된

Bosch Power Tools 1 609 92A 8KU | (01.03.2023)298 | 한국어

조각을 제거하십시오. 관성 정지하고 있는 톱날

u 절단이 끝나지 않았거나 톱 머리가 완전히 아래

위치에 있기 전에 스위치를 풀었을 경우 손잡이

를 단단히 잡으십시오. 톱의 제동력으로 톱 머리

가 갑자기 아래로 당겨져 부상을 당할 수 있습니

u 전동공구가 작동하는 동안 절대로 절단 부위에서

절단 잔여물 등을 제거하지 마십시오. 툴 암을 항

상 중립 위치에 두고 나서 전동공구의 스위치를

u 작업을 마치고 나서 톱날이 완전히 식은 후에 톱

날을 만지십시오. 톱날이 작업하는 동안 아주 뜨

u 작업장을 청결하게 유지하십시오. 자재가 혼합되

면 특히 위험합니다. 경합금 분진은 연소 또는 폭

u 고합금 고속강(HSS)으로 된 톱날은 사용하지 마

십시오. 이런 톱날은 쉽게 부러질 수 있습니다.

u 정기적으로 전원 코드가 손상되지 않았는지 확인

하고, 손상된 코드는 반드시 보쉬 전동공구 지정

AS 센터에 맡겨 수리하도록 하십시오. 손상된 연

장 케이블은 교환하십시오. 이를 통해 기기의 안

u 절대로 무디거나 금이 간 톱날 혹은 휘거나 손상

된 톱날을 사용하지 마십시오. 무디거나 방향이

잘못된 톱날을 사용하면 톱 간격이 아주 좁아져

과도한 마찰, 톱날의 물림 혹은 반동을 유발하게

u 항상 주축 구멍의 크기와 모양(다이아몬드형 또

는 원형)이 맞는 절단날을 사용하십시오. 절단날

이 톱에 장착된 장비와 맞지 않으면 중심을 벗어

난 상태로 작동되어 통제력을 잃을 수 있습니다.

u 안전반이 제대로 작동하는지, 자유로이 움직이는

지 확인해 보십시오. 절대로 안전반이 열린 상태

u 바닥에 금속 칩이나 다른 자재 잔여물이 남아 있

지 않게 하십시오. 미끄러지거나 중심을 잃을 수

u 작업대 위에 작업물 이외에 조절 공구나 금속 칩

등이 남아 있지 않도록 한 후 전동공구를 사용하

십시오. 회전하는 톱날에 작은 금속 조각이나 기

타 물질들이 닿으면 작업자에게 빠른 속도로 날

u 기기가 완전히 정지 상태가 될 때까지 자리를 떠

나지 마십시오. 잔여 회전하는 삽입공구로 인해

u 톱의 전원을 켠 상태에서만 작업물에 서서히 접

근하십시오. 그렇게 하지 않으면 톱날이 작업물

에 걸려 반동이 생길 위험이 있습니다.

u 절대로 전동공구 위에 올라서지 마십시오. 전동

공구가 쓰러지거나 실수로 톱날에 닿을 경우 심

u 본 전동공구는 건식 절단 작업에만 사용하십시

오. 전동공구에 물이 들어가면 감전될 위험이 높

u 전동공구에 있는 경고판들이 잘 보이도록 하십시

u 본 전동공구는 레이저 경고 스티커가 함께 공급

됩니다("기호 및 설명" 도표 참조).

사람이나 동물에게 레이저 광선을 비추

거나, 광선을 직접 또는 반사시켜 보지

마십시오. 이로 인해 눈이 부시게 만들어

사고를 유발하거나 눈에 손상을 입을 수

u 레이저 장치를 개조하지 마십시오. 사용자 설명

서에 나와 있는 설정 방법을 준수할 때 안전한 사

u 레이저 보안경(액세서리)을 일반 보안경으로 사

용하지 마십시오. 레이저 보안경은 레이저 광선

을 보다 잘 감지하지만, 그렇다고 해서 레이저 광

선으로부터 보호해주는 것은 아닙니다.

u 레이저 보안경(액세서리)을 선글라스 용도 또는

도로에서 사용하지 마십시오. 레이저 보안경은

자외선을 완벽하게 차단하지 못하며, 색상 분별

u 주의 – 여기에 제시된 조작 장치 또는 조정 장치

외의 용도로 사용하거나 다른 방식으로 작업을

진행하는 경우, 광선으로 인해 폭발될 위험이 있

u 내장된 레이저를 다른 타입의 레이저로 교체하지

마십시오. 이 전동공구에 적합하지 않은 레이저

다음에 나와있는 기호는 귀하의 전동공구를 사용하

는 데 중요할 수 있습니다. 그러므로 기호와 그 의미

를 잘 기억해 두십시오. 기호를 제대로 이해하면 전

동공구를 더욱 쉽고 안전하게 사용할 수 있습니다.

이드 두께와, 구멍의 직경, 툴 스핀

모든 안전 수칙과 지침을 숙지하십시오.

다음의 안전 수칙과 지침을 준수하지 않

으면 화재 위험이 있으며 감전 혹은 중

사용 설명서 앞 부분에 제시된 그림을 확인하십시

본 전동공구는 톱날을 사용하여 금속을 직선 및 45°

이하 수평 마이터 각도의 가로 및 세로 방향으로 절

이 제품은 EN50689를 준수하는 소비자 레이저 제

제품의 주요 명칭에 표기되어 있는 번호는 전동공구

의 그림이 나와있는 면을 참고하십시오.

(10) 톱 테이블 연장장치의 클램핑 레버

(12) 육각키(6 mm)/십자 스크류 드라이버

(13) 각도 스토퍼를 지지하기 위한 고정 레버

(19) 레이저 전원 스위치(절단선 표시)

(26) 아래쪽 고정 나사(커버 판/하부 안전반)

(27) 위쪽 고정 나사(커버 판/하부 안전반)

(35) 레이저 위치 설정용 세팅 나사(평행)

최대 작업물 치수: (참조 „작업물 허용 크기“, 페이지301)

자료는 정격 전압 [U] 220V를 기준으로 한 것입니다. 전압이

다른 경우 및 국가별 사양에 따라 변동이 있을 수 있습니다.

값은 제품별로 편차가 있을 수 있으며, 진행하는 작업 및 환경

조건에 따라 달라질 수 있습니다. 보다 자세한 정보는

www.bosch-professional.com/wac에서 확인할 수 있습니

조립 u 실수로 전동공구가 작동하지 않도록 주의하십시 오. 조립을 하거나 전동공구에 모든 작업을 하기

전에 반드시 콘센트에서 전원 플러그를 빼 놓으

Bosch Power Tools 1 609 92A 8KU | (01.03.2023)300 | 한국어

모든 공급되는 부품을 조심스럽게 포장에서 꺼내십

전동기기와 함께 공급되는 액세서리에서 포장재를

전동공구를 처음 사용하기 전에 먼저 아래에 열거된

부품이 모두 공급되었는지 확인해 보십시오:

– 육각키/십자 스크류 드라이버 (12)

지침: 혹시 전동공구가 손상되지 않았는지 확인해

전동공구를 계속 사용하기 전에 보호장치나 경미하

게 손상된 부품이 아무 하자 없이 제대로 기능을 하

는지 조심스럽게 확인해 보아야 합니다. 또한 가동

부위가 하자 없이 정상적인 기능을 하는지, 걸리는

부위가 없는지 혹은 부품이 손상되지 않았는지 확인

하십시오. 기기를 제대로 작동하려면 모든 부품이

올바르게 조립되어 있어야 하고 모든 조건을 만족해

손상된 보호장치나 부품은 지정 서비스 센터에 맡겨

u 안전한 작업을 하려면 전동공구를 사용하기 전에

먼저 작업대 처럼 안정적이고 평평한 작업면 위

– 전동공구를 적당한 고정 볼트를 사용하여 작업대

에 고정하십시오. 이때 구멍 (23) 을 사용하십시

예외적으로 전동공구를 작업바닥에 고정설치할 수

없을 경우, 전동공구를 고정시키지 않고 임시로 적

당한 밑깔개(예: 작업대, 수평바닥 등) 위에 톱 테이

블 (25) 의 발판을 놓을 수 있습니다.

톱날 교환하기(그림B1–B4 참조)

u 전동공구를 보수 정비하기 전에 반드시 콘센트에

u 스핀들 잠금장치 (3) 은 툴 스핀들이 완전히 정지

된 상태에서만 누르십시오. 그렇게 하지 않으면

u 톱날을 조립할 때 보호 장갑을 착용하십시오. 톱

날에 닿게 되면 상해를 입을 수 있습니다.

반드시 허용되는 RPM이 전동공구의 최고 무부하

속도보다 높은 톱날만 사용해야 합니다.

본 전동공구는 제조사가 권장하는 작업 자재와 톱날

만 사용하십시오. 이를 통해 톱니 과열 현상을 방지

– 고정 나사(26) 를 십자 스크류 드라이버(12) 로

– 고정 나사(27) 를 십자 스크류 드라이버(12) 로

– 잠금 레버(1) 를 누르고, 하부 안전반(4) 을 위

– 이어서 하부 안전반(4) 을 커버 판(21) 과 함께

고정 나사(27) 의 뒤쪽으로 빼내어, 하부 안전반

이 가이드 볼트(28) 의 핸들(22) 에 홀딩되도록

– 육각 볼트(29) 를 함께 공급된 육각키(12) 로

돌리면서 스핀들 잠금장치(3) 가 맞물려 고정될

– 스핀들 잠금장치(3) 를 누른 상태에서 나사(29)

를 시계 반대방향으로 돌려 빼냅니다.

– 고정 플랜지(30) 를 분리하십시오.

필요에 따라, 장착하기 전에 조립하려는 모든 부품

– 새 톱날을 고정 플랜지 (32) 안쪽에 끼우십시오.

u 톱날을 끼울 때 톱니의 절단 방향(톱날에 표시된

화살표 방향)이 보호 커버에 나와있는 화살표 방

– 고정 플랜지 (30) 및 나사 (29) 를 끼웁니다. 스

핀들 잠금장치 (3) 가 맞물려 잠길 때까지 누른

뒤, 나사를 시계방향으로 돌려 조입니다.

– 스핀들 잠금장치 (3) 를 다시 풀어줍니다. 필요

시 손을 사용해 직접 버튼을 위쪽으로 당깁니다.

– 잠금 레버 (1) 를 누르고, 하부 안전반 (4) 을 커

버 판 (21) 과 함께 다시금 고정 나사 (27) 아래

– 하부 안전반 (4) 을 서서히 아래쪽으로 보내서 톱

– 고정 나사 (27) 및 (26) 를 다시 끼워 조입니다.

u 전동공구를 보수 정비하기 전에 반드시 콘센트에

다른 장소에서 사용하기 위해 전동공구를 운반할 때

운반 안전장치 (14) 를 이용하여 수월하게 다룰 수

전동공구의 안전장치 풀기(작업 위치)

– 손잡이 (16) 에 있는 툴 암을 아래쪽으로 눌러 운

– 운반 안전장치 (14) 를 바깥쪽으로 끝까지 당기

– 툴 암을 서서히 위쪽으로 움직입니다.

지침: 운반 안전장치가 안쪽으로 눌리지 않게 하십

시오. 그렇지 않을 경우 툴 암이 원하는 깊이까지 젖

1 609 92A 8KU | (01.03.2023) Bosch Power Tools한국어 | 301

– 운반 안전장치 (14) 가 안쪽 끝까지 들어갈 때까

지 툴 암을 아래쪽으로 이동시키십시오.

운반 관련 기타 지침 (참조 „운반“, 페이지302).

길고 무거운 작업물에 작업할 경우, 과적되지 않은

끝부분의 아래쪽을 받쳐 주어야 합니다.

톱 테이블은 톱테이블 연장장치 (11) 를 사용하여

– 클램핑 레버 (10) 를 아래쪽으로 젖힙니다.

– 원하는 길이에 맞춰 톱 테이블 연장장치 (11) 를

– 톱 테이블 연장장치를 고정하기 위해 클램핑 레

버 (10) 를 다시 위쪽으로 당깁니다.

수평 마이터 각도 설정하기(그림E 참조)

수평 마이터 각도는 0° ~ 45° 범위에서 조절할 수

중요한 설정값은 각도 스토퍼 (6) 에 해당 표시를

통해 보여줍니다. 0° 위치와 45° 위치는 각각의 스

– 각도 스토퍼 (6) 의 고정 레버 (13) 를 풀어줍니

– 각도 표시기 (33) 가 눈금 (34) 에 원하는 수평

마이터 각도를 보일 때까지 각도 스토퍼 (6) 를

– 고정 레버 (13) 를 다시 당겨 고정시킵니다.

레이저빔이 톱날의 절단선을 표시해줍니다. 절단 작

업 시 하부 안전반을 열지 않고도 작업물을 정확하

– 이를 위해 스위치(19) 를 이용해 레이저빔의 전

– 작업물의 절단 표시가 레이저 라인의 오른쪽 모

지침: 절단 작업을 하기 전에 절단선이 정확하게 표

시되어 있는지 확인하십시오. 레이저빔은 집중적으

로 사용할 때 진동 등으로 인해 위치가 바뀔 수 있습

작업을 안전하게 실시하려면 작업물을 항상 단단히

고정해야 합니다. 크기가 너무 작아 고정하기 어려

길고 무거운 작업물에 작업할 경우, 과적되지 않은

끝부분의 아래쪽을 받쳐 주어야 합니다.

길고 무거운 작업물에 작업할 경우, 과적되지 않은

끝부분의 아래쪽을 받쳐 주어야 합니다.

– 작업물을 각도 스토퍼(6) 에 올려 놓으십시오.

– 고정 스핀들(7) 을 작업물 쪽으로 밀고 나서 스

핀들 손잡이(9) 로 작업물을 고정하십시오.

– 스핀들 손잡이 (9) 를 푸십시오.

– 순간 해제장치 (8) 를 열고 고정 스핀들 (7) 을 작

톱날에 충격을 주거나 힘을 가하지 마십시오. 측면

에서 톱날에 압력을 가하지 마십시오.

휘어진 작업물에 작업하지 마십시오. 반드시 작업물

은 펜스에 닿을 수 있도록 직선의 모서리가 있어야

길고 무거운 작업물에 작업할 경우, 과적되지 않은

끝부분의 아래쪽을 받쳐 주어야 합니다.

(=고정 스핀들 (7) 로 고정할 수 있는 모든 작업

최대 절단 깊이(0°/0°): 115mm

분진 및 톱밥 추출장치(그림H 참조)

납 성분을 포함한 페인트나 철과 같은 재료의 분진

은 건강을 해칠 수 있습니다. 이 분진을 만지거나 호

흡할 경우, 사용자나 주변 사람들은 알레르기 반응

이나 호흡기 장애를 일으킬 수 있습니다.

특히 아연, 알루미늄 혹은 크롬 등 합금과 복합된 금

속 분진은 위험합니다. 석면 성분을 포함한 재료는

– 작업장의 통풍이 잘 되도록 하십시오.

– 필터등급 P2에 해당되는 호흡 마스크를 사용하

작업용 재료에 관해 국가가 지정한 규정을 고려하십

톱날 (31) 은 톱 테이블 (25) 의 틈새에 낀 재료 파

편이나 먼지, 금속 부스러기 등에 의해 멈춘 채 움직

– 이러한 경우 전동공구의 스위치를 끄고 전원 콘

– 톱날이 완전히 정지할 때까지 기다리십시오.

Bosch Power Tools 1 609 92A 8KU | (01.03.2023)302 | 한국어

– 분진통 (24) 을 꺼내어 완전히 비우십시오.

u 작업장에 분진이 쌓이지 않도록 하십시오. 분진

u 전원 전압에 유의하십시오! 공급되는 전원의 전

압은 전동공구의 명판에 표기된 전압과 동일해야

u 톱날과 일직선으로 전동공구 앞쪽에 서지 말고,

항상 톱날에 비스듬히 옆으로 서십시오. 이렇게

하면 반동이 생길 경우에 대비하여 안전합니다.

– 손, 손가락, 팔을 회전하는 톱날 가까이에 두지 마

– 툴 암 작동 시 팔을 앞쪽으로 가로지르지 마십시

– 작동하려면 전원 스위치 (17) 를 누르고 누른 상

지침: 작업 안전상의 이유로 전원 스위치 (17) 를 고

정할 수 없으므로, 작동 중에 이를 계속 누르고 있어

잠금 레버 (1) 를 눌러야만 툴 암을 아래로 움직일

– 그렇기 때문에 톱 작업을 하려면 전원 스위치를

당김과 동시에 잠금 레버 (1) 를 함께 눌러야 합

전자식 소프트 스타트 기능이 있어 스위치를 켤 때

토크를 제한하여 모터의 수명을 연장합니다.

– 전원을 끄려면 전원 스위치 (17) 에서 손을 떼십

– 작업물을 크기에 맞게 고정하십시오.

– 필요에 따라 원하는 수평 마이터 각도를 설정하

– 잠금 레버 (1) 를 누른 상태로 손잡이 (16) 에 있

는 툴 암을 천천히 아래로 움직입니다.

– 일정한 속도로 작업물에 절단작업을 하십시오.

– 전동공구의 스위치를 끄고나서 톱날이 완전히 정

– 툴 암을 서서히 위쪽으로 움직입니다.

u 전동공구를 보수 정비하기 전에 반드시 콘센트에

정밀한 절단 작업을 하려면 전동공구를 집중적으로

사용하고 나서 그 기본 세팅 사항을 확인해 보고 필

이 경우 경험이 있어야 하고 해당하는 특수공구가

보쉬 지정 서비스 센터에서 작업을 올바르고 신속하

지침: 레이저 기능을 테스트하려면 전동공구를 전원

u 레이저를 조정하는 동안 (툴 암이 움직일 경우

등) 절대로 전원 스위치를 켜지 마십시오. 전동공

구가 실수로 작동하게 되면 상해를 입을 수 있습

– 작업물에 직선으로 절단선을 그립니다.

– 잠금 레버 (1) 를 누른 상태로 손잡이 (16) 에 있

는 툴 암을 천천히 아래로 움직입니다.

– 톱날의 톱니가 절단선과 일직선이 되도록 작업물

– 작업물을 이 위치에 유지한 상태에서 툴 암을 서

– 스위치 (19) 를 통해 레이저 광선의 전원을 켜십

툴 암이 아래쪽으로 내려와도 레이저 광선은 전체

길이에서 작업물의 절단선과 일치해야 합니다.

– 조정 볼트 (35) 를 함께 공급된 십자 스크류 드라

이버 (12) 로 돌려서 레이저빔 전체 길이가 금속

제품의 절단선과 평행이 되도록 합니다.

시계 반대 방향으로 돌리면 레이저빔이 왼쪽에서 오

른쪽으로, 시계 방향으로 돌리면 레이저빔이 오른쪽

– 전동공구를 운반할 때의 위치로 놓습니다.

– 각도 스토퍼 (6) 의 고정 레버 (13) 를 풀어줍니

– 각도 스토퍼 (6) 를 0° 위치에 올 때까지 끝까지

– 각도 게이지를 90°에 맞추고, 각도 스토퍼 (6) 와

톱날 (31) 사이의 톱 테이블 (25) 위에 놓습니다.

각도 게이지의 암이 전체 길이에 걸쳐 각도 스토퍼

– 각도 스토퍼 (6) 를 각도 게이지의 암이 전 길이

에 걸쳐 톱날과 정확이 맞을 때까지 돌려줍니다.

– 고정 레버 (13) 를 다시 당겨 고정시킵니다.

– 나사 (36) 를 함께 공급된 십자 스크류 드라이버

(12) 로 풀고, 각도 게이지를 0° 표시에 따라 맞

전동공구를 운반하기 전에 다음의 조치를 취해야 합

– 전동공구를 운반할 때의 위치로 놓습니다.

1 609 92A 8KU | (01.03.2023) Bosch Power Tools한국어 | 303

– 전동공구에 고정되어 있지 않은 모든 액세서리

사용하지 않는 톱날들은 운반할 때 가능하면 케

– 전동공구의 운반용 손잡이 (20) 를 잡고 운반하

u 전동공구를 운반할 때는 운반용 장치만 사용해야

하며, 어떠한 경우에도 보호 장치를 사용하지 마

u 전동공구를 보수 정비하기 전에 반드시 콘센트에

u 전동공구의 통풍구를 정기적으로 깨끗이 닦으십

시오. 모터 팬이 하우징 안으로 분진을 끌어 들이

며, 금속 분진이 많이 쌓이면 전기적인 위험을 야

u 작동 조건이 열악한 경우에는 가능한 항상 집진

장치를 사용하십시오. 통풍구를 자주 청소하고

누전 차단기(PRCD)에 연결하십시오. 금속 소재

에서 작업할 경우 전도성 분진이 전동공구 안에

쌓일 수 있습니다. 이로 인해 전동공구의 보호 절

연장치 기능에 장애가 생길 수 있습니다.

u 정비 및 보수 작업은 전문 작업자가 진행해야 합

니다. 그래야 전동공구의 안전성을 오래 유지할

연결 코드를 교환해야 할 경우 안전을 기하기 위해

Bosch 또는 Bosch 지정 전동공구 서비스 센터에

하부 안전반은 항상 자유롭게 움직이고 저절로 닫힐

수 있어야 합니다. 그렇기 때문에 하부 안전반 주위

를 항상 깨끗이 해야 합니다. 브러시를 사용하여 분

AS 센터에서는 귀하 제품의 수리 및 보수정비, 그리

고 부품에 관한 문의를 받고 있습니다. 대체 부품에

관한 분해 조립도 및 정보는 인터넷에서도 찾아 볼

수 있습니다 - www.bosch-pt.com

보쉬 사용 문의 팀에서는 보쉬의 제품 및 해당 액세

서리에 관한 질문에 기꺼이 답변 드릴 것입니다.

문의나 대체 부품 주문 시에는 반드시 제품 네임 플

레이트에 있는 10자리의 부품번호를 알려 주십시

다른 AS 센터 주소는 아래 사이트에서 확인할 수 있

www.bosch-pt.com/serviceaddresses

기기와 액세서리 및 포장 등은 환경 친화적인 방법

으로 재생할 수 있도록 분류하십시오.
