hu Eredeti használati utasítás

til électroportatif.

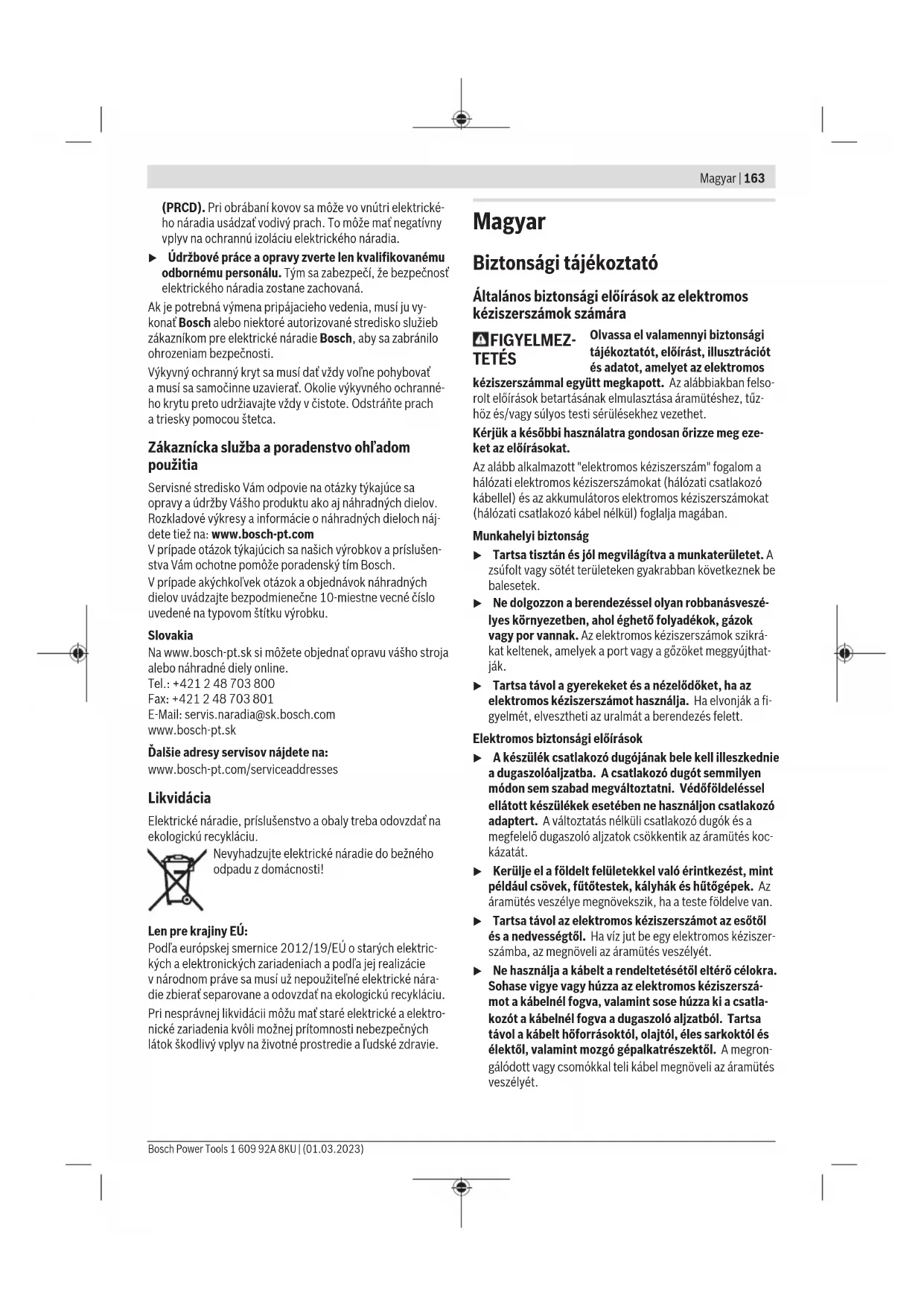

Biztonsági tájékoztató

Általános biztonsági előírások az elektromos

kéziszerszámok számára

TETÉS Olvassa el valamennyi biztonsági

tájékoztatót, előírást, illusztrációt

és adatot, amelyet az elektromos

kéziszerszámmal együtt megkapott. Az alábbiakban felso-

rolt előírások betartásának elmulasztása áramütéshez, tűz-

höz és/vagy súlyos testi sérülésekhez vezethet.

Kérjük a későbbi használatra gondosan őrizze meg eze-

Az alább alkalmazott "elektromos kéziszerszám" fogalom a

hálózati elektromos kéziszerszámokat (hálózati csatlakozó

kábellel) és az akkumulátoros elektromos kéziszerszámokat

(hálózati csatlakozó kábel nélkül) foglalja magában.

Munkahelyi biztonság u Tartsa tisztán és jól megvilágítva a munkaterületet. A zsúfolt vagy sötét területeken gyakrabban következnek be

balesetek. u Ne dolgozzon a berendezéssel olyan robbanásveszé- lyes környezetben, ahol éghető folyadékok, gázok

vagy por vannak. Az elektromos kéziszerszámok szikrá-

kat keltenek, amelyek a port vagy a gőzöket meggyújthat-

ják. u Tartsa távol a gyerekeket és a nézelődőket, ha az elektromos kéziszerszámot használja. Haelvonják a fi-

gyelmét, elvesztheti az uralmát a berendezés felett.

Elektromos biztonsági előírások u A készülék csatlakozó dugójának bele kell illeszkednie a dugaszolóaljzatba. A csatlakozó dugót semmilyen

módon sem szabad megváltoztatni. Védőföldeléssel

ellátott készülékek esetében ne használjon csatlakozó

adaptert. Aváltoztatás nélküli csatlakozó dugók és a

megfelelő dugaszoló aljzatok csökkentik az áramütés koc-

kázatát. u Kerülje el a földelt felületekkel való érintkezést, mint például csövek, fűtőtestek, kályhák és hűtőgépek. Az

áramütés veszélye megnövekszik, ha a teste földelve van. u Tartsa távol az elektromos kéziszerszámot az esőtől és a nedvességtől. Ha víz jut be egy elektromos kéziszer-

számba, az megnöveli az áramütés veszélyét. u Ne használja a kábelt a rendeltetésétől eltérő célokra. Sohase vigye vagy húzza az elektromos kéziszerszá-

mot a kábelnél fogva, valamint sose húzza ki a csatla-

kozót a kábelnél fogva a dugaszoló aljzatból. Tartsa

távol a kábelt hőforrásoktól, olajtól, éles sarkoktól és

élektől, valamint mozgó gépalkatrészektől. A megron-

gálódott vagy csomókkal teli kábel megnöveli az áramütés

veszélyét. Bosch Power Tools 1 609 92A 8KU | (01.03.2023)164 | Magyar

u Ha egy elektromos kéziszerszámmal a szabadban dol-

gozik, csak kültéri hosszabbítót használjon. A kültéri

hosszabbító használata csökkenti az áramütés veszélyét.

u Ha nem lehet elkerülni az elektromos kéziszerszám

nedves környezetben való használatát, alkalmazzon

egy hibaáram-védőkapcsolót. A hibaáram-védőkapcso-

ló alkalmazása csökkenti az áramütés kockázatát.

u Munka közben mindig figyeljen, ügyeljen arra, amit

csinál és megfontoltan dolgozzon az elektromos kézi-

szerszámmal. Ne használja a berendezést ha fáradt

vagy kábítószer, alkohol vagy gyógyszer hatása alatt

áll. Egy pillanatnyi figyelmetlenség a szerszám használata

közben komoly sérülésekhez vezethet.

u Viseljen védőfelszerelést. Viseljen mindig védőszem-

üveget. Avédőfelszerelések, mint a porvédő álarc, csú-

szásbiztos védőcipő, védősapka és fülvédő megfelelő

használata csökkenti a személyi sérülések kockázatát.

u Kerülje el a készülék akaratlan üzembe helyezését.

Győződjön meg arról, hogy az elektromos kéziszer-

szám ki van kapcsolva, mielőtt beköti az áramforrást

és/vagy az akkumulátort, valamint mielőtt felemelné

és vinni kezdené az elektromos kéziszerszámot. Haaz

elektromos kéziszerszám felemelése közben az ujját a

kapcsolón tartja, vagy ha akészüléket bekapcsolt állapot-

ban csatlakoztatja az áramforráshoz, az baleset vezethet.

u Az elektromos kéziszerszám bekapcsolása előtt okvet-

lenül távolítsa el abeállítószerszámokat vagy csavar-

kulcsokat. Az elektromos kéziszerszám forgó részeiben

felejtett beállítószerszám vagy csavarkulcs sérüléseket

u Ne becsülje túl önmagát. Ügyeljen arra, hogy mindig

biztosan álljon és az egyensúlyát megtartsa. Így az

elektromos kéziszerszám felett váratlan helyzetekben is

jobban tud uralkodni.

u Viseljen megfelelő ruházatot. Ne viseljen bő ruhát

vagy ékszereket. Tartsa távol a haját és a ruháját a

mozgó részektől. A bő ruhát, az ékszereket és a hosszú

hajat a szerszám mozgó részei magukkal ránthatják.

u Ha az elektromos kéziszerszámra fel lehet szerelni a

por elszívásához és összegyűjtéséhez szükséges be-

rendezéseket, ellenőrizze, hogy azok megfelelő mó-

don hozzá vannak kapcsolva a készülékhez és rendel-

tetésüknek megfelelően működnek. A porgyűjtő be-

rendezések használata csökkenti a munka során keletke-

ző por veszélyes hatásait.

u Ne hagyja, hogy az elektromos kéziszerszám gyakori

használata során szerzett tapasztalatok túlságosan

magabiztossá tegyék, és figyelmen kívül hagyja az

idevonatkozó biztonsági alapelveket. Egy gondatlan

művelet egy másodperc törtrésze alatt súlyos sérüléseket

Az elektromos kéziszerszámok gondos kezelése és

u Ne terhelje túl a berendezést. A munkájához csak az

arra szolgáló elektromos kéziszerszámot használja.

Amegfelelő elektromos kéziszerszámmal amegadott tel-

jesítménytartományon belül jobban és biztonságosabban

u Ne használjon olyan elektromos kéziszerszámot,

amelynek a kapcsolója elromlott. Minden olyan elektro-

mos kéziszerszám, amelyet nem lehet sem be‑, sem ki-

kapcsolni, veszélyes és meg kell javíttatni.

u Húzza ki a csatlakozót az áramforrásból és/vagy távo-

lítsa el az akkumulátort (ha az leválasztható az elekt-

romos kéziszerszámtól), mielőtt az elektromos kézi-

szerszámon beállítási munkákat végez, tartozékokat

cserél vagy a szerszámot tárolásra elteszi. Ez az elővi-

gyázatossági intézkedés meggátolja a szerszám akaratlan

u A használaton kívüli elektromos kéziszerszámokat

olyan helyen tárolja, ahol azokhoz gyermekek nem

férhetnek hozzá. Ne hagyja, hogy olyan személyek

használják az elektromos kéziszerszámot, akik nem is-

merik a szerszámot, vagy nem olvasták el ezt az útmu-

tatót. Az elektromos kéziszerszámok veszélyesek, ha

azokat gyakorlatlan személyek használják.

u Tartsa megfelelően karban az elektromos kéziszerszá-

mokat és a tartozékokat. Ellenőrizze, hogy a mozgó

alkatrészek kifogástalanul működnek‑e, nincsenek‑e

beszorulva, illetve nincsenek‑e eltörve vagy megron-

gálódva olyan alkatrészek, amelyek hatással lehetnek

az elektromos kéziszerszám működésére. A berende-

zés megrongálódott részeit a készülék használata

előtt javíttassa meg. Sok olyan baleset történik, amelyet

az elektromos kéziszerszám nem megfelelő karbantartá-

sára lehet visszavezetni.

u Tartsa tisztán és éles állapotban a vágószerszámokat.

Az éles vágóélekkel rendelkező, gondosan ápolt vágószer-

számok ritkábban ékelődnek be és azokat könnyebben le-

het vezetni és irányítani.

u Az elektromos kéziszerszámokat, tartozékokat, szer-

számbiteket stb. csak ezen kezelési utasításoknak

megfelelően használja. Vegye figyelembe a munkakö-

rülményeket valamint akivitelezendő munka sajátos-

ságait. Az elektromos kéziszerszám eredeti rendelteté-

sétől eltérő célokra való alkalmazása veszélyes helyzete-

u Tartsa szárazon, tisztán valamint olaj- és zsírmentes

állapotban a fogantyúkat és markoló felületeket. A

csúszós fogantyúk és markoló felületek váratlan helyze-

tekben lehetetlenné teszik az elektromos kéziszerszám

biztonságos kezelését és irányítását.

u Az elektromos kéziszerszámot csak szakképzett sze-

mélyzet kizárólag eredeti pótalkatrészek felhasználá-

sával javíthatja. Ez biztosítja, hogy az elektromos kézi-

szerszám biztonságos maradjon.

Biztonsági útmutató fémdaraboló fűrészekhez

u A betétszerszám megengedett fordulatszámának leg-

alább akkorának kell lennie, mint az elektromos kézi-

1 609 92A 8KU | (01.03.2023) Bosch Power ToolsMagyar | 165

szerszámon megadott legnagyobb fordulatszámnak. A

megengedettnél gyorsabban forgó tartozékszerszámok

széttörhetnek és kirepülhetnek.

u A betétszerszám külső átmérőjének és vastagságának

meg kell felelnie az Ön elektromos kéziszerszámán

megadott méreteknek. A hibásan méretezett betétszer-

számokat nem lehet megfelelően lefedni vagy irányítani.

u Viseljen védőfelszerelést. Használjon az alkalmazás-

nak megfelelő teljes védőálarcot, szemvédőt vagy vé-

dőszemüveget. Viseljen a helyzethez szükséges, meg-

felelő porvédő álarcot, zajtompító fülvédőt, védő

kesztyűt és műhelykötényt, amely védelmet nyújt a

csiszolószerszám- és anyagrészecskékkel szemben. A

védőszemüvegnek garantálnia kell a különböző műveletek

során kirepülő idegen anyagok szembejutásának megaka-

dályozását. A por- vagy védőálarcnak alkalmasnak kell

lennie a használat során keletkező por és egyéb részecs-

kék kiszűrésére. Ha túlzottan hosszú ideig van kitéve az

erős zajhatásnak, elvesztheti a hallását.

u Ügyeljen arra, hogy a többi személy biztonságos távol-

ságban maradjon az Ön munkaterületétől. Minden

olyan személynek, aki belép a munkaterületre, szemé-

lyi védőfelszerelést kell viselnie. A munkadarab letört

részei vagy a széttört betétszerszámok kirepülhetnek és a

közvetlen munkaterületen kívül és személyi sérülést okoz-

u Tartsa távol a csatlakozó vezetéket a forgó betétszer-

számoktól. Ha elveszíti az uralmát a készülék felett, az át-

vághatja, vagy bekaphatja a csatlakozó vezetéket és az Ön

keze vagy karja is a forgó betétszerszámhoz érhet.

u Tisztítsa rendszeresen az elektromos kéziszerszáma

szellőzőnyílásait. A motor ventilátora beszívhatja a port

a házba, és nagyobb mennyiségű fémpor felhalmozódása

áramütéshez vezethet.

u Ne használja az elektromos kéziszerszámot éghető

anyagok közelében. Ne üzemeltesse az elektromos ké-

ziszerszámot, ha az egy éghető felületen, például fafe-

lületen van. A szikrák ezeket az anyagokat meggyújthat-

u Ne használjon olyan betétszerszámokat, amelyek al-

kalmazásához folyékony hűtőanyagra van szükség. Víz

és egyéb folyékony hűtőanyagok alkalmazása halálos

áramütéshez vezethet.

u Használjon mindig hibátlan, az Ön által választott fű-

részlapnak megfelelő méretű és alakú befogókarimát.

A megfelelő karimák megtámasztják a fűrészlapot és így

csökkentik a fűrészlap eltörésének veszélyét.

u A fűrészlapoknak és karimáknak pontosan rá kell il-

leszkedniük az Ön elektromos kéziszerszámának a

tengelyére. Az olyan betétszerszámok, amelyek nem ille-

nek pontosan az elektromos kéziszerszám tengelyéhez,

egyenletlenül forognak, erősen berezegnek és a készülék

feletti uralom megszünéséhez vezethetnek.

u Ne használjon megrongálódott fűrészlapokat. Minden

használat előtt ellenőrizze, nincsenek-e a fűrészlapo-

kon lepattant részek és repedések. Ha az elektromos

kéziszerszám vagy a fűrészlap leesik, vizsgálja felül,

nem rongálódott‑e meg, vagy használjon egy hibátlan

fűrészlapot. Miután ellenőrizte, majd behelyezte a ké-

szülékbe a fűrészlapot, tartózkodjon Ön sajátmaga és

minden más a közelben található személy is a forgó fű-

részlap síkján kívül és járassa egy percig az elektro-

mos kéziszerszámot a legnagyobb fordulatszámmal. A

megrongálódott fűrészlapok ezalatt a próbaidő alatt álta-

lában már széttörnek.

Visszarúgás és az ezzel kapcsolatos figyelmeztető

A visszarúgás egy hirtelen reakció, amely egy beékelődő

vagy leblokkoló forgó fűrészlap következtében lép fel. A be-

akadás vagy beékelődés a forgó betétszerszám hirtelen leál-

lásához vezet. Ennek következtében egy nem megfelelően

vezetett daraboló-csiszoló berendezés felfelé, a kezelő irá-

Ha például egy fűrészlap beékelődik, vagy leblokkol a meg-

munkálásra kerülő munkadarabban, a fűrészlapnak a munka-

darabba bemerülő éle leáll és így a fűrészlap kiugorhat vagy

egy visszarúgást okozhat. A fűrészlapok ilyenkor el is törhet-

Egy visszarúgás az elektromos kéziszerszám hibás vagy hely-

telen használatának következménye. Ezt az alábbiakban le-

írásra kerülő megfelelő óvatossági intézkedésekkel meg le-

u Tartsa szorosan az elektromos kéziszerszámot, és ve-

gyen fel olyan stabil helyzetet, amelyben ellen tud áll-

ni a visszarúgási erőnek. A kezelő személy megfelelő

óvatossági intézkedésekkel uralkodni tud a felfelé irányu-

ló visszarúgási erők felett.

u Kerülje el a forgó fűrészlap előtti és mögötti tarto-

mányt. Egy visszarugás esetén a daraboló csiszoló beren-

dezés felfelé, a kezelő irányában mozog.

u Ne használjon láncokat vagy famegmunkáló fűrészla-

pot valamint olyan gyémántszegmenses fűrészlapo-

kat, amelyekben a szegmensek közötti nyílás széles-

sége meghaladja a 10 mm-t. Az ilyen betétszerszámok

gyakran visszarúgáshoz vezetnek, vagy a kezelő elveszt-

heti az uralmát az elektromos kéziszerszám felett.

u Kerülje el a fűrészlap leblokkolását, és ne gyakoroljon

túl erős nyomást a készülékre. Ne végezzen túl mély

vágást. A túlterhelés megnöveli a fűrészlap igénybevéte-

lét és beékelődési vagy leblokkolási hajlamát és visszarú-

gáshoz vagy a fűrészlap töréséhez vezethet.

u Ha a fűrészlap beékelődik vagy ha Ön megszakítja a

munkát, kapcsolja ki az elektromos kéziszerszámot és

tartsa nyugodtan a daraboló csiszoló berendezést,

amíg a fűrészlap teljesen leáll. Sohase próbálja meg

kihúzni a még forgó fűrészlapot a vágásból, mert ez

visszarúgáshoz vezethet. Határozza meg és hárítsa el a

u Ne kapcsolja ismét be az elektromos kéziszerszámot,

amíg az még benne van a munkadarabban. Előbb várja

meg, amíg a fűrészlap eléri a teljes fordulatszámát,

mielőtt óvatosan folytatná a vágást. A fűrészlap ellen-

kező esetben beékelődhet, kiugorhat a munkadarabból

vagyx visszarugást okozhat.

Bosch Power Tools 1 609 92A 8KU | (01.03.2023)166 | Magyar

u Nagyobb munkadarabok megmunkálásánál támassza

ezt megfelelően alá, hogy csökkentse a beszorult fű-

részlap következtében fellépő visszarúgás kockáza-

tát. A nagyobb munkadarabok saját súlyuk alatt meghajol-

hatnak. A munkadarabot a fűrészlap mindkét oldalán, és

mind a vágási vonal közelében, minda szélénél alá kell tá-

u Ahol csak lehet, használjon szorítókat a munkadarab

rögzítésére. Ha a munkadarabot a kezével támasztja

meg, akkor tartsa a kezét a fűrészlap mindkét oldalá-

tól legalább 100mm távolságra. Ne használja ezt a fű-

részt olyan munkadarabok vágására, amelyek túl ki-

csik ahhoz, hogy biztonságosan rögzíteni lehessen, il-

letve kézzel fogva lehessen tartani a vágás során azo-

kat. Ha a kezét túl közel helyezi a fűrészlaphoz akkor a fű-

részlap megérintése révén megnő a sérülés veszélye.

u A munkadarabnak mozdulatlannak kell lennie, és azt

hozzá kell rögzíteni vagy szorítani mind az ütközősín-

hez, mind az asztalhoz. Ne tolja bele a munkadarabot a

fűrészlapba és semmiképpen se vágjon szabad kézzel.

A rögzítetlen vagy mozgó munkadarabok nagy sebesség-

gel kirepülhetnek és sérüléseket okozhatnak.

u Tolja keresztül a fűrészt a munkadarabon. Ne húzza

keresztül a fűrészt a munkadarabon. Egy vágás végre-

hajtásához emelje fel a fűrészfejet és húzza át, anélkül

hogy vágna vele, a munkadarab felett, indítsa el a mo-

tort, nyomja le a fűrészfejet és tolja keresztül a fű-

részt a munkadarabon. Ha a fűrészfejet húzva végzi a vá-

gást, akkor nagy a valószínűsége annak, hogy a fűrészlap

felemelkedik a munkadarab tetejére és az egész fűrészlap

nagy erővel a kezelő felé vágódik.

u Sohase tegye keresztbe a kezét az előirányzott vágási

vonalon keresztül, sem a fűrészlap előtt, sem a fűrész-

lap mögött. Ha a munkadarabot ”keresztezett kézzel” tá-

masztja meg, vagyis ha a bal kezével tartja a munkadara-

bot a fűrészlap jobb oldalán, vagy fordítva, akkor ez na-

u Amíg a fűrészlap forog, sohase nyúljon be a kezével az

ütköző mögé. Mindig tartson be egy legalább 100 mm-

es biztonsági távolságot a keze és a forgó fűrészlap

között (ez a fűrészlap mindkét oldalára vonatkozik). A

forgó fűrészlap közelségét az ember nem mindig veszi

észre és a kezelő így súlyos sérüléseket szenvedhet.

u A vágás előtt vizsgálja meg a munkadarabot. Ha a

munkadarab meggörbült vagy megvetemedett, akkor

szorítsa azt a kifelé görbülő felületével az ütközősín

felé. Mindig gondoskodjon arról, hogy a vágási vonal

mentén ne legyen rés a munkadarab, az ütközősín és

az asztal között. A meggörbült vagy megvetemedett

munkadarabok a vágás során elfordulhatnak vagy eltolód-

hatnak és a vágás során hozzátapadhatnak a forgó fűrész-

laphoz. A munkadarabban nem szabad szögeknek vagy

más idegen tárgyaknak lenniük.

u Az elektromos kéziszerszámot csak akkor használja,

ha az asztalon már nincs semmilyen szerszám; az asz-

talon csak a munkadarab lehet. Kisebb hulladékdara-

bok, vagy más tárgyak, ha érintkezésbe kerülnek a forgó

fűrészlappal, nagy sebességgel kirepülhetnek.

u Egyszerre csak egy munkadarabot fűrészeljen. Az egy-

másra rakott munkadarabokat nem lehet megfelelően le-

rögzíteni, ezek a vágás során hozzátapadhatnak a fűrész-

laphoz, vagy elmozdulhatnak.

u Gondoskodjon arról, hogy az elektromos kéziszer-

szám a használat előtt egy sík, szilárd munkafelületen

álljon. Egy sík és szilárd munkafelület csökkenti annak a

veszélyét, hogy az elektromos kéziszerszám instabillá vál-

u Tervezze meg a munkát. Minden olyan alkalommal,

amikor megváltoztatja a vízszintes vagy függőleges

sarokillesztési szög beállítását, gondoskodjon arról,

hogy az állítható ütközősín úgy legyen beállítva, hogy

megfelelően megtámassza a munkadarabot és hogy

sem a fűrészlappal, sem a védőberendezéssel ne ke-

rülhessen érintkezésbe. Anélkül, hogy a fűrészt “BE”-

kapcsolná és anélkül, hogy munkadarab lenne az aszta-

lon, mozgassa végig a fűrészlapon, szimulálva a vágást,

hogy biztos legyen benne, hogy az nem érhet hozzá és

nem vághat bele az ütközősínbe.

u Az asztal felső lapjánál szélesebb vagy hosszabb mun-

kadaraboknál gondoskodjon egy megfelelő alátámasz-

tásról, ehhez használjon pl. asztalhosszabbítót vagy

fűrészbakokat. Az elektromos kéziszerszám asztalánál

hosszabb vagy szélesenn munkadarabok lebillenhetnek,

ha nincsenek megfelelően alátámasztva. Ha egy levágott

fémdarab vagy munkadarab lebillen, akkor az megemel-

heti az alsó védőburkolatot és a forgó fűrészlap azt irá-

nyíthatatlanul kirepítheti.

u Ne kérjen meg másokat, hogy egy asztal hosszabbító

helyett vagy bármily más módon azok támasszák meg

a munkadarabot. Ha a munkadarab nincs stabilan megtá-

masztva, akkor a vágás közben a fűrészlap meggörbülhet

vagy a munkadarab elmozdulhat és beleránthatja a keze-

lőt vagy a másik személyt a forgó fűrészlapba.

u A levágott darabnak nem szabad beékelődnie, vagy

bármely más okból hozzányomódnia a forgó fűrészlap-

hoz. Hosszirányú ütközők használata esetén a levágott

darab a forgó fűrészlaphoz szorulva beékelődhet és azt a

fűrészlap nagy erővel kirepítheti.

u Mindig használjon egy szorítót vagy egy megfelelő

rögzítő szerkezetet a körkeresztmetszetű anyagok,

mind például rudak vagy csövek vágásához. A rudak a

vágás közben elgördülhetnek, ettől a fűrészlap beakad-

hat, ”haraphat” és a munkadarabot a kezelő kezével

együtt beránthatja a fűrészlapba.

u Várja meg, hogy a fűrészlap elérje a teljes sebességét,

mielőtt hozzáérne vele a munkadarabhoz. Ez csökkenti

a munkadarab kirepülésének kockázatát.

u Ha a munkadarab beékelődik, vagy ha a fűrészlap le-

blokkol, kapcsolja ki az elektromos kéziszerszámot.

Várja meg, amíg valamennyi mozgó alkatrész leáll,

húzza ki a csatlakozó dugót az aljzatból és/vagy vegye

ki az akkumulátort a készülékből. Ezután távolítsa el a

beékelődött anyagot. Ha egy ilyen leblokkolás után to-

1 609 92A 8KU | (01.03.2023) Bosch Power ToolsMagyar | 167

vább folytatja a vágást, elvesztheti az uralmát a berende-

zés felett vagy az elektromos kéziszerszám megrongálód-

u A vágás befejezése után engedje el a kapcsolót, tartsa

lent a fűrészfejet és várja meg, amíg a fűrészlap leáll,

mielőtt eltávolítaná a levágott darabot. A kezével a

még forgó fűrészlap közelébe nyúlni veszélyes.

u Tartsa szorosan a fogantyút, ha egy nem teljes vágást

hajt végre, vagy ha elengedi a kapcsolót, mielőtt a fű-

részfej a lenti véghelyzetben lenne. A fűrész lefékezési

folyamata ahhoz vezethet, hogy a berendezés a fűrészfe-

jet hirtelen lefelé rántja és ez sérüléseket okozhat.

u Soha ne távolítsa el a levágott anyagmaradékokat

vagy hasonlókat a vágási tartományból, miközben az

elektromos kéziszerszám még működésben van. Ve-

zesse előbb mindig a nyugalmi helyzetbe a szerszámkart

és kapcsolja ki az elektromos kéziszerszámot.

u A munka befejezése után ne érjen hozzá a fűrészlap-

hoz, amíg az le nem hűlt. A fűrészlap a munka során igen

u Tartsa tisztán a munkahelyét. Az anyagkeverékek külö-

nösen veszélyesek. A könnyűfémpor meggyulladhat vagy

u Erősen ötvözött gyorsacélból (HSS‑acélból) készült

fűrészlapokat nem szabad használni. Az ilyen fűrészla-

pok könnyen eltörhetnek.

u Rendszeresen vizsgálja meg a kábelt és ha megrongá-

lódott, csak egy feljogosított Bosch elektromos kézi-

szerszám-műhely vevőszolgálatával javíttassa meg. A

megrongálódott hosszabbító kábeleket cserélje ki. Ez

biztosítja, hogy az elektromos kéziszerszám biztonságos

u Ne használjon eltompult, megrepedt, meggörbült vagy

megrongálódott fűrészlapokat. Az életlen vagy hibá-

san beállított fogú fűrészlapok egy túl keskeny vágási

résben megnövekedett súrlódáshoz, a fűrészlap bera-

gadásához és visszarúgásokhoz vezetnek.

u Mindig csak helyes méretű és megfelelő rögzítő nyí-

lással (például rombuszalakú vagy körkeresztmetsze-

tű) ellátott fűrészlapokat használjon. Azok a fűrészla-

pok, amelyek nem illenek a rögzítő alkatrészeikhez, nem

futnak körben, melynek következtében a kezelő elveszít-

heti a készülék feletti uralmat.

u Gondoskodjon arról, hogy a védőburkolat előírássze-

rűen működjön és szabadon mozoghasson. Soha ne

rögzítse nyitott helyzetben a védőburát.

u Tartsa tisztán a padlót a fémforgácsoktól és anyagma-

radékoktól. Ellenkező esetben kicsúszhat vagy megbo-

u Csak akkor használja az elektromos kéziszerszámot,

ha a munkafelületen csak a megmunkálásra kerülő

munkadarab van és az mentes minden beállítószer-

számtól, fémforgácstól, stb. Kisebb fémdarabok, vagy

más tárgyak, ha érintkezésbe kerülnek a forgó fűrészlap-

pal, nagy sebességgel nekivágódhatnak a kezelőnek.

u Soha ne hagyja ott a szerszámot, amíg az teljesen le

nem állt. A betétszerszámok kifutásuk során sérüléseket

u A fűrészlapot csak bekapcsolt állapotban vezesse rá a

megmunkálásra kerülő munkadarabra. Ellenkező eset-

ben fennáll egy visszarúgás veszélye, ha a fűrészlap be-

ékelődik a munkadarabba.

u Soha ne álljon rá az elektromos kéziszerszámra. Ha az

elektromos kéziszerszám felbillen, vagy ha Ön véletlenül

megérinti a fűrészlapot, súlyos sérüléseket szenvedhet.

u Az elektromos kéziszerszámot csak száraz vágásra

használja. Ha víz hatol be egy elektromos kéziszerszám-

ba, ez megnöveli az áramütés veszélyét.

u Soha ne tegye felismerhetetlenné az elektromos kézi-

szerszámon található figyelmeztető táblákat.

u Az elektromos kéziszerszám egy lézer figyelmeztető

táblával kerül kiszállításra (lásd a "Szimbólumok és

magyarázatuk" táblázatot).

Ne irányítsa a lézersugarat más személyekre

vagy állatokra és saját maga se nézzen bele

sem a közvetlen, sem a visszavert lézersu-

gárba. Ellenkező esetben a személyeket elva-

kíthatja, baleseteket okozhat és megsértheti az

érintett személy szemét.

u Ne hajtson végre a lézerberendezésen semmiféle vál-

toztatást. Az ezen használati utasításban megadott beál-

lítási lehetőségeket veszélytelenül használhatja.

u A lézer keresőszemüveget (külön tartozék) ne hasz-

nálja védőszemüvegként. A lézer keresőszemüveg a lé-

zersugár felismerésének megkönnyítésére szolgál, de a

lézersugártól nem véd.

u A lézer keresőszemüveget (külön tartozék) ne hasz-

nálja napszemüvegként, vagy a közúti közlekedéshez.

A lézer keresőszemüveg nem nyújt teljes védelmet az ult-

raibolya sugárzás ellen és csökkenti a színfelismerési ké-

u Vigyázat – ha az itt megadottól eltérő kezelő vagy sza-

bályozó berendezéseket, vagy az itt megadottaktól el-

térő eljárást használ, ez veszélyes sugársérülésekhez

u Soha ne cserélje ki a készülékbe beépített lézert egy

más típusú lézerre. A nem ehhez az elektromos kéziszer-

számhoz illő lézer sérülésveszélyt okozhat.

A következő szimbólumoknak komoly jelentőségük lehet az

Ön elektromos kéziszerszámának használata során. Jegyez-

ze meg ezeket a szimbólumokat és jelentésüket. A szimbólu-

mok helyes interpretálása segítségére lehet az elektromos

kéziszerszám jobb és biztonságosabb használatában.

Szimbólumok és magyarázatuk

fogyasztói lézertermék

Bosch Power Tools 1 609 92A 8KU | (01.03.2023)168 | Magyar

Szimbólumok és magyarázatuk

Soha ne tegye be a kezét a fűrészelési

területre, amíg az elektromos kéziszer-

szám működésben van. A fűrészlap

megérintése sérülésveszéllyel jár.

Viseljen védőszemüveget.

Viseljen fülvédőt. Ennek elmulasztása

esetén a zaj hatása a hallóképesség el-

vesztéséhez vezethet.

Viseljen porvédő álarcot.

Ügyeljen a fűrészlap méreteire. A lyuk át-

mérőjének játékmentesen hozzá kell il-

leszkednie a szerszámtengelyhez. Ha re-

dukáló idomok alkalmazására van szük-

ség, ügyeljen arra, hogy a redukáló idom

méretei megfeleljenek a fűrészlap alap-

vastagságának, a fűrészlap nyílásátmérő-

jének és a szerszámorsó átmérőjének.

Lehetőleg a fűrészlappal együtt szállított

redukáló idomokat használja.

A fűrészlap átmérőjének meg kell felelnie

a jelen megadott értéknek.

A termék és a teljesítmény leírása

Olvassa el az összes biztonsági figyelmezte-

tést és előírást. A biztonsági előírások és uta-

sítások betartásának elmulasztása áramütés-

hez, tűzhöz és/vagy súlyos sérülésekhez vezet-

Kérjük, vegye figyelembe a Használati Utasítás első részében

Rendeltetésszerű használat

Az elektromos kéziszerszám rögzített készülékként, fűrészla-

pok alkalmazásával, fémekben, vízhasználat nélküli hossz- és

keresztirányú vágásokra, valamint legfeljebb 45°-os vízszin-

tes sarkalószögben való vágásokra szolgál.

Ez az EN50689 szabványnak megfelelő termék kiskereske-

delemben kapható lézergyártmány.

Az ábrázolásra kerülő komponensek

Az ábrázolt alkatrészek sorszámozása megfelel az elektro-

mos kéziszerszám ábrájának, az ábrákat tartalmazó oldalon.

Gyors reteszeléskioldó

A fűrészasztal hosszabbító rögzítőkarja

Fűrészasztal hosszabbító

Belső hatlapos csavarkulcs (6 mm) / kereszt-

Szorító fogantyú a szögvezető rögzítéséhez

Szállítási rögzítési segédeszközök

Lézer figyelmeztető tábla

Lézer be-/kikapcsoló (a vágási vonal jelzésé-

Alsó rögzítőcsavar (fedőlemez/elforgatható vé-

Felső rögzítőcsavar (fedőlemez/elforgatható

Belső hatlapos fejű csavar a fűrészlaprögzítés

Sarokillesztési szög skála (vízszintes irányban)

Lézer pozicionáló állítócsavar (párhuzamosság)

Szögkijelző csavarja

A lézersugár kilépési pontja

Fémdaraboló fűrész GCD 12 JL Rendelési szám

Névleges felvett teljesítmény W 2000

Üresjárati fordulatszám perc

A lézer típusa nm 650

1 609 92A 8KU | (01.03.2023) Bosch Power ToolsMagyar | 169

Fémdaraboló fűrész GCD 12 JL

Tömeg az „EPTA-Proce-

dure01:2014” (2014/01

EPTA‑eljárás) szerint

Érintésvédelmi osztály

/ II A kéziszerszámhoz hasz-

nálható fűrészlapok mére-

Max. fűrészlap átmérő mm 305

A törzslap vastagsága mm 1,8–2,5

Maximális munkadarab méretek: (lásd „Megengedett munkadarab

méretek”, Oldal171)

Az adatok [U]=220V névleges feszültségre vonatkoznak. Ettől eltérő

feszültségek és külön egyes országok számára készült kivitelek esetén

ezek az adatok változhatnak.

Az értékek termékenként változhatnak és függnek az alkalmazási, va-

lamint környezeti feltételektől is. További információk a

www.bosch-professional.com/wac címen találhatók.

A zajkibocsátási értékek a ENIEC62841-3-9 szabványnak

megfelelően kerültek meghatározásra.

Az elektromos kéziszerszám A-értékelésű zajszintjének tipi-

kus értékei: hangnyomásszint 100dB(A); hangteljesítmény-

szint 113dB(A). A szórás, K=3dB.

Az ezen előírásokban megadott zajkibocsátási érték egy

szabványban rögzített mérési módszerrel került meghatáro-

zásra és az elektromos kéziszerszámok összehasonlítására

ez az érték felhasználható. Ez az érték a zajkibocsátás ideig-

lenes becslésére is alkalmas.

A megadott zajkibocsátási érték az elektromos kéziszerszám

fő alkalmazási területeire vonatkozik. Ha azonban az elektro-

mos kéziszerszámot más célokra, eltérő betétszerszámok-

kal, vagy nem kielégítő karbantartás mellett használják, a zaj-

kibocsátási érték a fenti értékektől eltérhet. Ez az egész

munkaidőre vonatkozó zajkibocsátást lényegesen megnövel-

A zajkibocsátás pontos megbecsüléséhez figyelembe kell

venni azokat az időszakokat is, amikor a készülék kikapcsolt

állapotban van, vagy amikor be van ugyan kapcsolva, de nem

kerül ténylegesen használatra. Ez az egész munkaidőre vo-

natkozó zajkibocsátást lényegesen csökkentheti.

Összeszerelés u Kerülje el az elektromos kéziszerszám akaratlan elin- dítását. A hálózati csatlakozó dugót a szerelés és az

elektromos kéziszerszámon végzett bármely munka

során nem szabad csatlakoztatni a hálózathoz.

Szállítmány tartalma

Óvatosan vegye ki a fűrésszel szállított valamennyi alkatrészt

Távolítson el minden csomagolóanyagot az elektromos kézi-

szerszámról és a készülékkel szállított tartozékokról.

Az elektromos kéziszerszám első üzembevétele előtt ellen-

őrizze, hogy a készülékkel együtt az alábbiakban felsorolt va-

lamennyi alkatrész is kiszállításra került‑e:

– Fémdaraboló fűrész rászerelt fűrészlappal

– (12) belső hatlapos csavarkulcs / kereszthornyos csavar-

Megjegyzés: Ellenőrizze az elektromos kéziszerszám esetle-

Az elektromos kéziszerszám további használata előtt gondo-

san győződjön meg arról, hogy a védőberendezések vagy a

némileg megsérült alkatrészek a sérülés ellenére tökéletesen

és céljuknak megfelelően működnek‑e. Ellenőrizze, hogy a

mozgó részek kifogástalanul működnek‑e, nem szorulnak‑e

be, nem sérültek‑e meg. Az elektromos kéziszerszám csak

akkor működik tökéletesen, ha annak minden egyes alkatré-

sze megfelel a rá vonatkozó előírásoknak és helyesen került

A megrongálódott védőberendezéseket és alkatrészeket egy

erre feljogosított, elismert szakműhelyben meg kell javíttatni

vagy ki kell cseréltetni.

Stacioner vagy flexibilis felszerelés u A biztonságos kezelés biztosítására az elektromos ké- ziszerszámot a használat előtt fel kell szerelni egy sta-

bil, sík munkafelületre (például egy munkapadra).

Felszerelés egy munkafelületre (lásd a Aábrát)

– Megfelelő csavarkötésekkel rögzítse az elektromos kézi-

szerszámot a munkafelületre. Erre szolgálnak a (23) fura-

Flexibilis felállítás (nem javasoljuk!)

Ha kivételes esetekben az elektromos kéziszerszámot nem

lehet egy munkafelületre rögzíteni, akkor ideiglenes intézke-

désként a (25) fűrészasztal lábait egy erre alkalmas alapra

(például munkapad, sík padló, stb.) lehet állítani, anélkül,

hogy az elektromos kéziszerszámot csavarokkal rögzítené.

A fűrészlap kicserélése (lásd a B1–B4ábrát) u Az elektromos kéziszerszámon végzendő bármely munka megkezdése előtt húzza ki a csatlakozó dugót a

u A (3) orsóreteszelést csak álló szerszámorsó esetén

szabad bekapcsolni. Ellenkező esetben az elektromos

kéziszerszám megrongálódhat. u A fűrészlap felszereléséhez viseljen védőkesztyűt. A fűrészlap megérintése esetén sérülési veszély áll fenn.

Csak olyan fűrészlapokat használjon, amelyek megengedett

sebessége magasabb az elektromos kéziszerszám üresjárati

Csak olyan fűrészlapokat használjon, amelyeket ezen elekt-

romos kéziszerszám gyártója javasolt, és amelyek a meg-

Bosch Power Tools 1 609 92A 8KU | (01.03.2023)170 | Magyar

munkálásra kerülő anyaghoz alkalmasak. Ez meggátolja a fű-

részelés során a fűrészfogak túlmelegedését.

A fűrészlap kiszerelése

– Hozza munkahelyzetbe az elektromos kéziszerszámot.

– Lazítsa ki a(26)rögzítőcsavart (kb. 2 fordulatnyira)

a(12)kereszthornyos csavarhúzóval.

Ne csavarja ki teljesen a csavart.

– Lazítsa ki a(27)rögzítőcsavart (kb. 6 fordulatnyira)

a(12)kereszthornyos csavarhúzóval.

Ne csavarja ki teljesen a csavart.

– Nyomja meg a(1)reteszelőkart és hajtsa fel ütközésig

a(4)elforgatható védőburkolatot.

– Ezután húzza hátra a(4)elforgatható védőburkolatot

a(21)fedőlemezzel együtt a(27) rögzítőcsavartól eltávo-

lítva, amíg az elforgatható védőburkolatot

a(28)vezetőcsap a(22)kengyelben meg nem tartja.

– Csavarja annyira el a készülékkel szállított(12)belső hat-

lapos kulccsal a(29)belső hatlapos fejű csavart, és ezzel

egyidejűleg nyomja be a(3)orsóreteszelést, amíg az be

nem pattan a helyére.

– Tartsa benyomva a(3)orsóreteszelést és az óramutató

járásával ellenkező irányban forgatva csavarja ki

– Vegye le a(30)befogókarimát.

– Vegye ki a(31)fűrészlapot.

A fűrészlap beszerelése

A beszerelés előtt szükség esetén tisztítsa meg valamennyi

beszerelésre kerülő alkatrészt.

– Tegye fel az új fűrészlapot a (32) belső befogókarimára.

u A fűrészlap beszerelésekor ügyeljen arra, hogy a fo-

gak vágási iránya (a fűrészlapon a nyíl által jelzett

irány) megegyezzen a védőburkolaton található nyíl

által jelzett iránnyal!

– Tegye fel a (30) befogókarimát és a (29) csavart. Nyomja

be a (3) tengely reteszelést, amíg az beugrik a reteszelési

helyzetbe és az óramutató járásával megegyező irányban

húzza meg szorosan a csavart.

– Ismét oldja ki a (3) tengely reteszelést. Szükség esetén

húzza fel kézzel legfelső helyzetbe a gombot.

– Nyomja meg a (1) reteszelőkart és tolja ismét le a (4) el-

forgatható védőburkolatot a (21) fedőlemezzel együtt a

(27) rögzítőcsavar alá.

– Vezesse lassan ismét le a legalsó helyzetbe a (4) elforgat-

ható védőburkolatot, amíg az teljesen lefedi fűrészlapot.

– Húzza meg ismét szorosra a (27) és (26) rögzítőcsavart.

u Az elektromos kéziszerszámon végzendő bármely

munka megkezdése előtt húzza ki a csatlakozó dugót a

Szállítási rögzítő (lásd aC ábrát)

A (14) szállítási rögzítő megkönnyíti Önnek az elektromos

kéziszerszám kezelését a különböző alkalmazási helyekre va-

Az elektromos kéziszerszám kibiztosítása

(munkavégzési helyzet)

– Nyomja le kissé a szerszámkart a (16) fogantyúnál fogva,

hogy ezzel tehermentesítse a (14) szállítási rögzítőt.

– Húzza teljesen ki a (14) szállítási rögzítőt.

– Vezesse lassan felfelé a szerszámkart.

Megjegyzés: Ügyeljen a munka során arra, hogy a szállítási

rögzítő ne legyen benyomva, mert másképp a szerszámkart

nem lehet a kívánt mélységig leereszteni.

Az elektromos kéziszerszám biztosítása (szállítási

– Vezesse annyira lefelé a szerszámkart, hogy a

(14)szállítási biztosítót egészen be lehessen nyomni.

További szállítási tájékoztató: (lásd „Szállítás”, Oldal172).

A munka előkészítése

A fűrészasztal meghosszabbítása (lásd a Dábrát)

A hosszú és nehéz munkadarabok szabad végét alá kell tá-

A fűrészasztalt a (11) fűrészasztal hosszabbító alkalmazásá-

val balfelé ki lehet szélesíteni.

– Hajtsa le a (10) rögzítőkart.

– Húzza ki a kívánt hosszig a (11) fűrészasztal hosszabbí-

– A fűrészasztal hosszabbító rögzítéséhez húzza ismét fel a

A vízszintes sarkalószög beállítása (lásd a Eábrát)

A vízszintes sarkalószöget 0° és 45° között lehet beállítani.

A fontos beállítási értékek a (6) szögvezetőn megfelelő jelek-

kel meg vannak jelölve. A 0°- és 45°-os helyzetet a megfelelő

lezáró ütközők biztosítják.

– Oldja ki a (6) szögvezető (13) szorító fogantyúját.

– Forgassa el a (6) szögvezetőt, amíg a (33) szögkijelző a

(34) skálán a kívánt vízszintes sarkalószöget mutatja.

– Húzza meg ismét szorosra a (13) szorítófogantyút.

A vágási vonal bejelölése (lásd aFábrát)

Egy lézersugár jelzi a fűrészlap vágási vonalát. Így a munka-

darab helyzetét a fűrészeléshez pontosan beállíthatja, anél-

kül, hogy ehhez ki kellene nyitnia a lengő védőburkolatot.

– Ehhez kapcsolja be a(19)kapcsolóval a lézersugarat.

– Állítsa be a munkadarabon a jelölést a lézervonal jobb szé-

Figyelem: Ellenőrizze a fűrészelés megkezdése előtt, hogy a

vágási vonal még helyesen kerül-e kijelzésre. A lézersugár

beállítása például az intenzív használat során fellépő rezgé-

sek következtében megváltozhat.

1 609 92A 8KU | (01.03.2023) Bosch Power ToolsMagyar | 171

A munkadarab rögzítése (lásd a Gábrát)

Az optimális munkahelyi biztonsághoz a megmunkálásra ke-

rülő munkadarabot mindig be kell fogni. Ne munkáljon meg

olyan munkadarabokat, amelyek túl kicsik ahhoz, hogy be le-

hessen azokat fogni.

A hosszú és nehéz munkadarabok szabad végét alá kell tá-

A hosszú és nehéz munkadarabok szabad végét alá kell tá-

– Tolja hozzá a munkadarabot a (6) szögvezetőhöz.

– Tolja hozzá a (7) reteszelő orsót a munkadarabhoz és rög-

zítse szorosan a (9) orsófogantyú segítségével a munka-

A munkadarab kilazítása

– Lazítsa ki a (9) orsófogantyút.

– Hajtsa fel a (8) gyors reteszeléskioldót és húzza el a (7)

reteszelő orsót a munkadarabtól.

Munkavégzési tanácsok

Általános fűrészelési tájékoztató

Óvja meg a fűrészlapot a lökésektől és ütésektől. Ne tegye ki

a fűrészlapot oldalirányú nyomás hatásának.

Ne munkáljon meg deformálódott munkadarabokat. Csak

olyan munkadarabokat munkáljon meg, amelyeknek van egy

olyan egyenes élük, amelyre fel lehet fektetni az ütközősínt.

A hosszú és nehéz munkadarabok szabad végét alá kell tá-

Megengedett munkadarab méretek

Maximális méretű munkadarabok:

Sarkalószög (vízszintes)

Minimális munkadarabok

(=valamennyi olyan munkadarab, amelyet a (7) reteszelő

orsóval még be lehet fogni): Hosszúság 80mm

max. vágásmélység (0°/0°): 115mm

Por-/forgácselszívás (lásd a Hábrát)

Egyes anyagok, például ólomtartalmú festékrétegek, ásvá-

nyok és fémek pora egészségkárosító hatású lehet. A porok-

nak a kezelő vagy a közelben tartózkodó személyek által tör-

ténő megérintése vagy belégzése allergikus reakciókhoz és/

vagy a légutak megbetegedését vonhatja maga után.

Egyes fémporok veszélyesnek számítanak, különösen ötvö-

zetekkel, mint például cinkkel, alumíniummal vagy krómmal

kombinálva. A készülékkel azbesztet tartalmazó anyagokat

csak szakembereknek szabad megmunkálniuk.

– Gondoskodjon a munkahely jó szellőztetéséről.

– Ehhez a munkához célszerű egy P2 szűrőosztályú porvé-

dő álarcot használni.

A feldolgozásra kerülő anyagokkal kapcsolatban tartsa be az

adott országban érvényes előírásokat.

A (31) fűrészlapot a (25) fűrészasztal bemélyedésében ta-

lálható por, forgács vagy a munkadarab maradékai leblokkol-

– Kapcsolja ki az elektromos kéziszerszámot és húzza ki a

csatlakozó dugót a dugaszoló aljzatból.

– Várja meg, amíg a fűrészlap teljesen leáll.

– Húzza ki és teljesen ürítse ki a (24) forgácsfiókot.

u Gondoskodjon arról, hogy a munkahelyén ne gyűlhes-

sen össze por. A porok könnyen meggyulladhatnak.

u Ügyeljen a helyes hálózati feszültségre! Az áramforrás

feszültségének meg kell egyeznie az elektromos kéziszer-

szám típustábláján található adatokkal.

A kezelő elhelyezkedése (lásd a Iábrát)

u Soha ne álljon a fűrészlappal egy vonalban az elektro-

mos kéziszerszám előtt, hanem mindig csak a fűrész-

laptól oldalra. Ezzel a teste védve van egy lehetséges

visszarúgás következményeitől.

– Tartsa távol a kezét, az ujjait és a karját a forgó fűrészlap-

– Ne keresztezze a karjait a szerszámkar előtt.

Bekapcsolás (lásd a Jábrát)

– Az üzembe helyezéshez nyomja be és tartsa benyomva a

(17) be-/kikapcsolót.

Figyelem: A (17) be-/kikapcsolót biztonsági meggondolá-

sokból nem lehet tartós üzemhez bekapcsolt állapotban rete-

szelni, hanem az üzemeltetés közben végig benyomva kell

A szerszámkart csak a (1) reteszelőkar megnyomásával lehet

– A fűrészeléshez ezért a be-/kikapcsoló meghúzásán felül a

(1) reteszelőkart is meg kell nyomni.

Az elektronikus lágy indítás bekapcsoláskor korlátozza a for-

gatónyomatékot és megnöveli a motor élettartamát.

– A kikapcsoláshoz engedje el a (17) be-/kikapcsolót.

Bosch Power Tools 1 609 92A 8KU | (01.03.2023)172 | Magyar

– A méreteinek megfelelően szorosan fogja be a megmun-

kálásra kerülő munkadarabot.

– Szükség esetén állítsa be a kívánt vízszintes sarkalószö-

– Kapcsolja be az elektromos kéziszerszámot.

– Nyomja meg a (1) reteszelőkart és a (16) fogantyúnál fog-

va vezesse lassan lefelé a szerszámkart.

– Tolja keresztül egyenletes előtolással a fűrészfejet a mun-

– Kapcsolja ki az elektromos kéziszerszámot és várja meg,

amíg a fűrészlap teljesen leáll.

– Vezesse lassan felfelé a szerszámkart.

Az alapbeállítások ellenőrzése és beállítása

u Az elektromos kéziszerszámon végzendő bármely

munka megkezdése előtt húzza ki a csatlakozó dugót a

A precíz vágások biztosítására az elektromos szerszám alap-

beállításait intenzív használat után ellenőrizni kell és szükség

esetén újra be kell állítani.

Ehhez tapasztalatra és egy megfelelő célszerszámra van

Egy Bosch vevőszolgálat ezt a munkát gyorsan és megbízha-

A lézer beszabályozása

Figyelem: A lézer működésének ellenőrzéséhez az elektro-

mos kéziszerszámot csatlakoztatni kell az áramellátáshoz.

u A lézer beszabályozása közben (például a szerszámkar

mozgatásakor) sohase nyúljon a be-/kikapcsolóhoz.

Az elektromos kéziszerszám akaratlan elindítása személyi

sérülésekhez vezethet.

– Hozza munkahelyzetbe az elektromos kéziszerszámot.

Ellenőrzés: (lásd a K1ábrát)

– Rajzoljon fel egy munkadarabra egy egyenes vágási vona-

– Nyomja meg a (1) reteszelőkart és a (16) fogantyúnál fog-

va vezesse lassan lefelé a szerszámkart.

– Állítsa be úgy a munkadarabot, hogy a fűrészlap fogai egy-

beessenek a vágási vonallal.

– Tartsa a munkadarabot ebben a helyzetben és vezesse is-

mét lassan fel a szerszámkart.

– Rögzítse a munkadarabot.

– Kapcsolja be a (19) kapcsolóval a lézersugarat.

A lézersugárnak a vágási vonal teljes hossza mentén egy vo-

nalban kell lennie a vágási vonallal, akkor is, amikor a szer-

számkart lefelé tolja.

Beállítás: (lásd a K2ábrát)

– Forgassa el a (35) állítócsavart a készülékkel szállított

(12) kereszthornyos csavarhúzóval, amíg a lézersugár tel-

jes hosszúságában párhuzamos helyzetbe kerül a munka-

darabra felvitt vágási vonallal.

Az óramutató járásával ellenkező irányú forgatás a lézersuga-

rat balról jobbra mozgatja, az óramutató járásával megegye-

ző irányú forgatásnál a lézersugár jobbról balra mozog.

A szögkijelző helyzetének beállítása (lásd a Lábrát)

– Hozza a szállítási helyzetbe az elektromos kéziszerszá-

– Oldja ki a (6) szögvezető (13) szorító fogantyúját.

– Forgassa el ütközésig a (6) szögvezetőt a 0°-helyzetbe.

– Állítson be egy szögidomszert 90°-ra és tegye fel a (6)

szögvezető és a (31) fűrészlap közé a (25) fűrészasztalra.

A szögidomszer szárának a szögvezető teljesen hossza men-

tén hozzá kell simulnia a szögvezetőhöz.

– Forgassa el a (6) szögvezetőt, amíg a szögidomszer szára

a teljes hossza mentén hozzásimul a fűrészlaphoz.

– Húzza meg ismét szorosra a (13) szorítófogantyút.

– Lazítsa ki a készülékkel szállított (12) kereszthornyos

csavarhúzóval a (36) csavart és állítsa be a szögmérőt a

– Húzza meg ismét feszesre a csavart.

Az elektromos kéziszerszám szállítása előtt hajtsa végre a kö-

– Hozza a szállítási helyzetbe az elektromos kéziszerszá-

– Távolítson el minden olyan tartozék alkatrészt, amelyet

nem lehet szorosan rögzítve felszerelni az elektromos ké-

A nem használt fűrészlapokat a szállításhoz, ha lehetsé-

ges, egy zárt ládában tárolja.

– Az elektromos kéziszerszámot mindig csak a (20) szállító-

fogantyújánál fogva vigye.

u Az elektromos kéziszerszám szállításához mindig csak

a szállításra szolgáló alkatrészeket és sohase a védő-

berendezéseket használja.

Karbantartás és szerviz

Karbantartás és tisztítás

u Az elektromos kéziszerszámon végzendő bármely

munka megkezdése előtt húzza ki a csatlakozó dugót a

u Rendszeresen tisztítsa meg az elektromos kéziszer-

száma szellőzőnyílását. A motor ventilátora beszívja a

port a házba, és nagyobb mennyiségű fémpor felhalmozó-

dása elektromos veszélyekhez vezethet.

u Extrém munkafeltételek esetén a lehetőségnek meg-

felelően mindig használjon egy elszívó berendezést.

Fújja ki gyakran a szellőzőnyílásokat, és iktasson be a

hálózati vezeték elé egy hibaáram védőkapcsolót

(PRCD). Fémek megmunkálása során vezetőképes por

juthat az elektromos kéziszerszám belsejébe. Ez hátrá-

nyos hatással lehet az elektromos kéziszerszám védőszi-

1 609 92A 8KU | (01.03.2023) Bosch Power ToolsРусский | 173 u A karbantartási és javítási munkákat csak szakképzett személyekkel végeztesse el. Ez biztosítja, hogy az elekt-

romos kéziszerszám biztonságos berendezés maradjon.

Ha a csatlakozó vezetéket ki kell cserélni, akkor a cserével

csak a magát a Bosch céget, vagy egy Bosch elektromos ké-

ziszerszám-műhely ügyfélszolgálatát szabad megbízni, ne-

hogy a biztonságra veszélyes szituáció lépjen fel.

A lengő védőburkolatnak mindig szabadon kell mozognia és

magától be kell záródnia. Ezért a lengő védőburkolat körülöt-

ti területet mindig tisztán kell tartani. A port és a forgácsokat

egy ecsettel távolítsa el.

Vevőszolgálat és alkalmazási tanácsadás

A vevőszolgálat a terméke javításával és karbantartásával,

valamint a pótalkatrészekkel kapcsolatos kérdésekre szíve-

sen válaszol. A pótalkatrészekkel kapcsolatos robbantott áb-

rák és egyéb információk a következő címen találhatók:

A Bosch Alkalmazási Tanácsadó Team a termékeinkkel és

azok tartozékaival kapcsolatos kérdésekben szívesen nyújt

Ha kérdései vannak vagy pótalkatrészeket szeretne rendelni,

okvetlenül adja meg a termék típustábláján található 10‑je-

A www.bosch-pt.hu oldalon online megrendelheti készüléké-

További szerviz-címek itt találhatók:

www.bosch-pt.com/serviceaddresses

Az elektromos kéziszerszámokat, a tartozékokat és a csoma-

golást a környezetvédelmi szempontoknak megfelelően kell

újrafelhasználásra előkészíteni.

Ne dobja ki az elektromos kéziszerszámokat a

háztartási szemétbe!

Csak az EU‑tagországok számára:

A használt villamos és elektronikus berendezésekre vonatko-

zó 2012/19/EU sz. Európai Irányelvnek és ennek a megfele-

lő országok jogharmonizációjának megfelelően a már hasz-

nálhatatlan elektromos kéziszerszámokat külön össze kell

gyűjteni és a környezetvédelmi szempontból megfelelő újra

felhasználásra le kell adni.

Szakszerűtlen ártalmatlanítás esetén a már használhatatlan

elektromos és elektronikus készülékek a bennük esetleg ta-

lálható veszélyes anyagok következtében káros hatással le-

hetnek a környezetre és az emberek egészségére.

EU konformitási nyilatkozat

Egyedüli felelőséggel kijelentjük, hogy a megnevezett termékek megfelelnek

az alábbiakban felsorolásra kerülő irányelvek és rendeletek valamennyi

idevágó előírásainak és megfelelnek a következő szabványoknak.

Műszaki dokumentumok megőrzési pontja: *
