NÁVOD K OBSLUZE GKS 10.8 VLI BOSCH

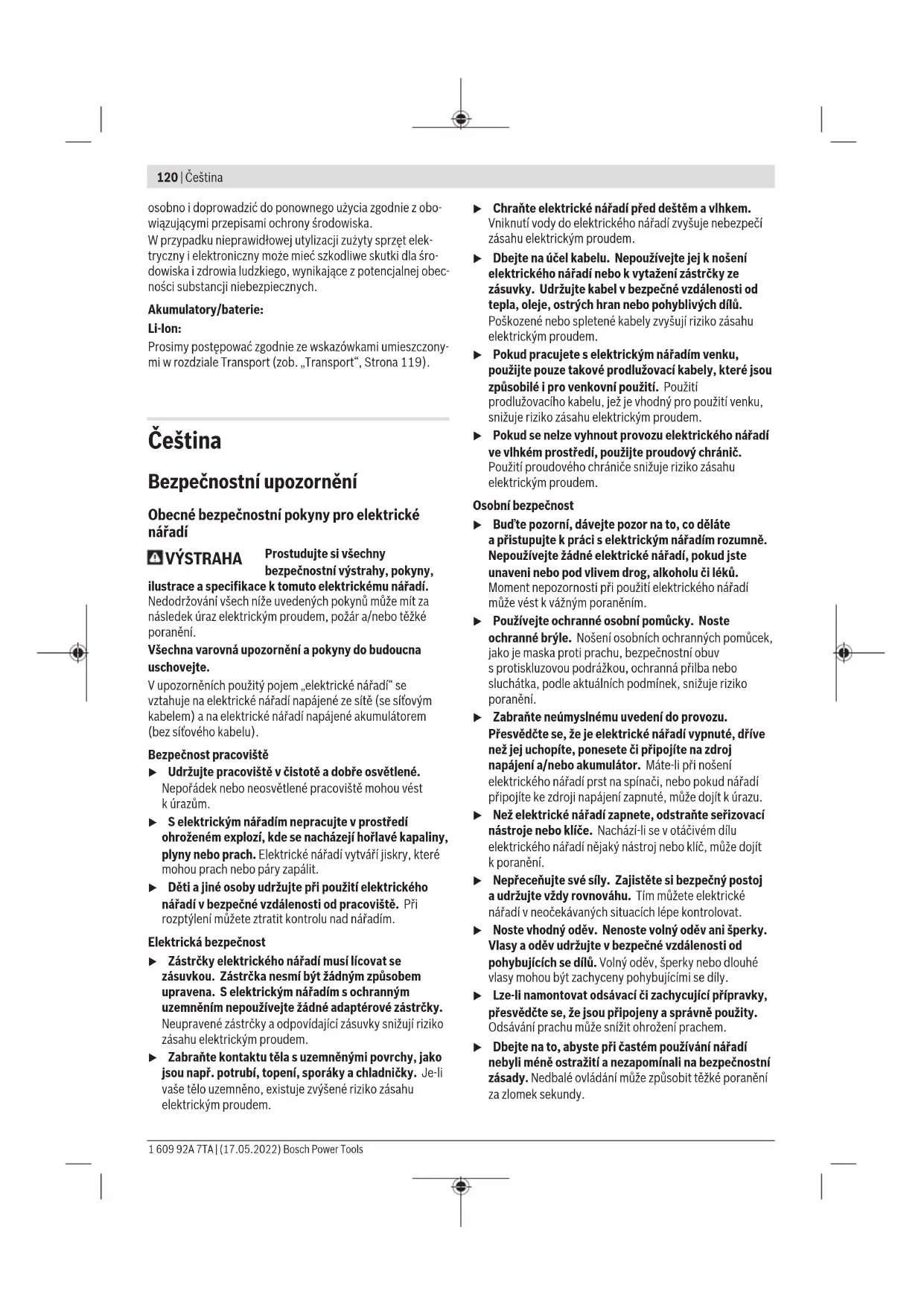

cs Původní návod k používání

Bezpečnostní upozornění

Obecné bezpečnostní pokyny pro elektrické

VÝSTRAHA Prostudujte si všechny

bezpečnostní výstrahy, pokyny,

ilustrace aspecifikace ktomuto elektrickému nářadí.

Nedodržování všech níže uvedených pokynů může mít za

následek úraz elektrickým proudem, požár a/nebo těžké

Všechna varovná upozornění apokyny do budoucna

Vupozorněních použitý pojem „elektrické nářadí“ se

vztahuje na elektrické nářadí napájené ze sítě (se síťovým

kabelem) ana elektrické nářadí napájené akumulátorem

(bez síťového kabelu).

Bezpečnost pracoviště u Udržujte pracoviště včistotě adobře osvětlené. Nepořádek nebo neosvětlené pracoviště mohou vést

kúrazům. u Selektrickým nářadím nepracujte vprostředí ohroženém explozí, kde se nacházejí hořlavé kapaliny,

plyny nebo prach. Elektrické nářadí vytváří jiskry, které

mohou prach nebo páry zapálit. u Děti ajiné osoby udržujte při použití elektrického nářadí vbezpečné vzdálenosti od pracoviště. Při

rozptýlení můžete ztratit kontrolu nad nářadím.

Elektrická bezpečnost u Zástrčky elektrického nářadí musí lícovat se zásuvkou. Zástrčka nesmí být žádným způsobem

upravena. Selektrickým nářadím sochranným

uzemněním nepoužívejte žádné adaptérové zástrčky.

Neupravené zástrčky aodpovídající zásuvky snižují riziko

zásahu elektrickým proudem. u Zabraňte kontaktu těla suzemněnými povrchy, jako jsou např. potrubí, topení, sporáky achladničky. Je‑li

vaše tělo uzemněno, existuje zvýšené riziko zásahu

elektrickým proudem. u Chraňte elektrické nářadí před deštěm avlhkem. Vniknutí vody do elektrického nářadí zvyšuje nebezpečí

zásahu elektrickým proudem. u Dbejte na účel kabelu. Nepoužívejte jej knošení elektrického nářadí nebo kvytažení zástrčky ze

zásuvky. Udržujte kabel vbezpečné vzdálenosti od

tepla, oleje, ostrých hran nebo pohyblivých dílů.

Poškozené nebo spletené kabely zvyšují riziko zásahu

elektrickým proudem. u Pokud pracujete selektrickým nářadím venku, použijte pouze takové prodlužovací kabely, které jsou

způsobilé ipro venkovní použití. Použití

prodlužovacího kabelu, jež je vhodný pro použití venku,

snižuje riziko zásahu elektrickým proudem. u Pokud se nelze vyhnout provozu elektrického nářadí ve vlhkém prostředí, použijte proudový chránič.

Použití proudového chrániče snižuje riziko zásahu

elektrickým proudem.

Osobní bezpečnost u Buďte pozorní, dávejte pozor na to, co děláte apřistupujte kpráci selektrickým nářadím rozumně.

Nepoužívejte žádné elektrické nářadí, pokud jste

unaveni nebo pod vlivem drog, alkoholu či léků.

Moment nepozornosti při použití elektrického nářadí

může vést kvážným poraněním. u Používejte ochranné osobní pomůcky. Noste ochranné brýle. Nošení osobních ochranných pomůcek,

jako je maska proti prachu, bezpečnostní obuv

sprotiskluzovou podrážkou, ochranná přilba nebo

sluchátka, podle aktuálních podmínek, snižuje riziko

poranění. u Zabraňte neúmyslnému uvedení do provozu. Přesvědčte se, že je elektrické nářadí vypnuté, dříve

než jej uchopíte, ponesete či připojíte na zdroj

napájení a/nebo akumulátor. Máte‑li při nošení

elektrického nářadí prst na spínači, nebo pokud nářadí

připojíte ke zdroji napájení zapnuté, může dojít kúrazu. u Než elektrické nářadí zapnete, odstraňte seřizovací nástroje nebo klíče. Nachází-li se votáčivém dílu

elektrického nářadí nějaký nástroj nebo klíč, může dojít

kporanění. u Nepřeceňujte své síly. Zajistěte si bezpečný postoj audržujte vždy rovnováhu. Tím můžete elektrické

nářadí vneočekávaných situacích lépe kontrolovat. u Noste vhodný oděv. Nenoste volný oděv ani šperky. Vlasy aoděv udržujte vbezpečné vzdálenosti od

pohybujících se dílů. Volný oděv, šperky nebo dlouhé

vlasy mohou být zachyceny pohybujícími se díly. u Lze‑li namontovat odsávací či zachycující přípravky, přesvědčte se, že jsou připojeny asprávně použity.

Odsávání prachu může snížit ohrožení prachem. u Dbejte na to, abyste při častém používání nářadí nebyli méně ostražití anezapomínali na bezpečnostní

zásady. Nedbalé ovládání může způsobit těžké poranění

za zlomek sekundy. 1 609 92A 7TA | (17.05.2022) Bosch Power ToolsČeština | 121

Svědomité zacházení apoužívání elektrického nářadí

u Elektrické nářadí nepřetěžujte. Pro svou práci

použijte ktomu určené elektrické nářadí. Svhodným

elektrickým nářadím budete pracovat vdané oblasti lépe

u Nepoužívejte elektrické nářadí, jestliže jej nelze

spínačem zapnout avypnout. Elektrické nářadí, které

nelze ovládat spínačem, je nebezpečné amusí se opravit.

u Než provedete seřízení elektrického nářadí, výměnu

příslušenství nebo nářadí odložíte, vytáhněte zástrčku

ze zásuvky a/nebo odstraňte odpojitelný akumulátor.

Toto preventivní opatření zabrání neúmyslnému zapnutí

elektrického nářadí.

u Uchovávejte nepoužívané elektrické nářadí mimo

dosah dětí. Nenechte nářadí používat osoby, které

sním nejsou seznámeny nebo nečetly tyto pokyny.

Elektrické nářadí je nebezpečné, je‑li používáno

nezkušenými osobami.

u Pečujte oelektrické nářadí apříslušenství svědomitě.

Zkontrolujte, zda pohyblivé díly nářadí bezvadně

fungují anevzpřičují se, zda díly nejsou zlomené nebo

poškozené tak, že by ovlivňovaly funkce elektrické

nářadí. Poškozené díly nechte před použitím

elektrického nářadí opravit. Mnoho úrazů má příčinu ve

špatně udržovaném elektrickém nářadí.

u Řezné nástroje udržujte ostré ačisté. Pečlivě

ošetřované řezné nástroje sostrými řeznými hranami se

méně vzpřičují adají se snáze vést.

u Používejte elektrické nářadí, příslušenství, nástroje

apod. podle těchto pokynů. Respektujte přitom

pracovní podmínky aprováděnou činnost. Použití

elektrického nářadí pro jiné než určené použití může vést

knebezpečným situacím.

u Udržujte rukojeti aúchopové plochy suché, čisté abez

oleje amaziva. Kluzké rukojeti aúchopové plochy

neumožňují bezpečnou manipulaci aovládání nářadí

vneočekávaných situacích.

Použití apéče oakumulátorové nářadí

u Akumulátory nabíjejte pouze vnabíječce, která je

doporučena výrobcem. Unabíječky, která je vhodná pro

určitý druh akumulátorů, existuje nebezpečí požáru, je‑li

používána sjinými akumulátory.

u Do elektrického nářadí používejte pouze ktomu

určené akumulátory. Použití jiných akumulátorů může

vést kporanění či požáru.

u Nepoužívaný akumulátor uchovávejte vbezpečné

vzdálenosti od kovových předmětů, jako jsou

kancelářské sponky, mince, klíče, hřebíky, šrouby

nebo jiné drobné kovové předměty, které mohou

způsobit přemostění kontaktů. Zkrat mezi kontakty

akumulátoru může mít za následek popáleniny nebo

u Při nesprávném použití může zakumulátoru vytéci

kapalina. Nedotýkejte se jí. Při náhodném kontaktu

opláchněte místo vodou. Pokud kapalina vnikne do

očí, navštivte lékaře. Kapalina vytékající zakumulátoru

může způsobit podráždění pokožky nebo popáleniny.

u Nepoužívejte akumulátor nebo nářadí, které je

poškozené či upravené. Poškozené nebo upravené

akumulátory se mohou chovat nepředvídaně azpůsobit

požár, výbuch či poranění.

u Nevystavujte akumulátor nebo nářadí ohni či

nadměrné teplotě. Vystavení ohni nebo teplotě nad

130°C může způsobit výbuch.

u Dodržujte všechny pokyny pro nabíjení anenabíjejte

akumulátor nebo nářadí mimo teplotní rozsah

uvedený vpokynech. Nesprávné nabíjení nebo nabíjení

při teplotách mimo uvedený rozsah může poškodit

akumulátor azvýšit riziko požáru.

u Nechte své elektrické nářadí opravit pouze

kvalifikovaným odborným personálem apouze

soriginálními náhradními díly. Tím bude zajištěno, že

bezpečnost elektrického nářadí zůstane zachována.

u Nikdy neprovádějte servis poškozených akumulátorů.

Servis akumulátorů by měl provádět pouze výrobce nebo

autorizovaná opravna.

Bezpečnostní pokyny pro okružní pily

u NEBEZPEČÍ: Ruce držte vbezpečné vzdálenosti

od místa řezu aod pilového kotouče. Držíte-li pilu

oběma rukama, nehrozí vám jejich poranění pilovým

u Nesahejte pod obrobek. Ochranný kryt vás pod

obrobkem před kotoučem neochrání.

u Přizpůsobte hloubku řezu tloušťce obrobku. Pod

obrobkem by neměl vyčnívat celý zub pily.

u Obrobek nikdy nedržte ani vruce, ani položený na

koleni. Připevněte obrobek ke stabilní podložce.

Správné upevnění obrobku je důležité proto, že

minimalizuje ohrožení těla uživatele, zablokování kotouče

iriziko ztráty kontroly nad nářadím.

u Provádíte-li operaci, při které se může nářadí dostat

do kontaktu se skrytou elektroinstalací, držte

elektrické nářadí za izolované uchopovací plochy. Při

kontaktu svodičem pod napětím se nechráněné kovové

části elektrického nářadí dostanou také pod napětí

amohou zranit obsluhu elektrickým proudem.

u Při podélném řezání vždy používejte podélnou vodicí

lištu avodítko pro přímý řez. Zvýší se tím přesnost řezu

asníží riziko zaseknutí kotouče.

u Používejte vždy jen kotouče se správnou velikostí

itvarem (diamantovým nebo oblým) upínacího

otvoru. Kotouče, které neodpovídají upevňovacímu

systému pily, se budou otáčet nerovnoměrně amohou

způsobit ztrátu kontroly nad nářadím.

u Nikdy nepoužívejte poškozené nebo nesprávné

podložky či šrouby kupevnění kotouče. Podložky

Bosch Power Tools 1 609 92A 7TA | (17.05.2022)122 | Čeština

ašrouby kupevnění kotouče byly speciálně navrženy pro

vaši pilu pro optimální výkonnost abezpečný provoz.

Příčiny zpětného rázu asouvisející pokyny

– zpětný ráz je náhlá reakce zaseknutého, zablokovaného

nebo vyoseného pilového kotouče, která způsobí

nekontrolované zvednutí pily vzhůru zobrobku směrem

– jestliže se kotouč zasekne nebo zablokuje při uzavření

řezné spáry, kotouč se zastaví amotor reaguje vymrštěním

jednotky směrem kobsluze;

– jestliže dojde ke zkroucení nebo vyosení kotouče vřezu,

zuby na zadním okraji kotouče se mohou zanořit do horního

povrchu dřeva azpůsobit uvolnění kotouče zřezné spáry

ajeho vymrštění zpět směrem kobsluze.

Zpětný ráz je výsledkem špatných a/nebo nesprávných

pracovních postupů apodmínek při použití pily alze mu

zabránit dodržováním příslušných níže uvedených opatření.

u Pilu držte pevně apaže umístěte tak, abyste byli

schopni odolat zpětnému rázu. Tělo umístěte

zjakékoli boční strany kotouče, ale ne vjeho řezné

linii. Zpětný ráz může způsobit odskočení pily dozadu, ale

síle zpětného rázu se lze bránit, pakliže jsou dodržována

u Pokud se kotouč blokuje nebo zjakéhokoli důvodu

přerušíte řezání, uvolněte spoušť adržte pilu

vobrobku, dokud se kotouč zcela nezastaví. Je-li

kotouč stále vpohybu, nikdy se nepokoušejte pilu

zobrobku vyjmout nebo ji vytáhnout zpět, jinak hrozí

riziko zpětného rázu. Zjistěte důvod blokování kotouče

apřijměte opatření, aby kněmu nedocházelo.

u Při opětovném spouštění pily vobrobku nastavte pilu

do středu řezné spáry tak, aby se zuby nedotýkaly

materiálu. Dojde-li při opětovném spuštění pily

kzablokování kotouče, může se uvolnit směrem vzhůru

nebo způsobit zpětný ráz.

u Velké panely řádně podepřete, abyste minimalizovali

riziko zaseknutí kotouče azpětného rázu. Velké panely

se prohýbají vlastní hmotností. Podpora musí být

umístěna pod panelem na obou stranách vblízkosti linie

řezu ana okrajích obrobku.

u Nepoužívejte tupé nebo poškozené kotouče. Neostré

nebo nesprávně nastavené kotouče vytvářejí tenkou

řeznou spáru, která může způsobit nadměrné tření,

zaseknutí kotouče azpětný ráz.

u Páčky na nastavení hloubky kotouče aúhlu řezu musí

být před započetím řezu pevně zajištěny. Dojde-li ke

změně seřizovacího systému kotouče během řezání, může

způsobit zablokování nebo zpětný ráz.

u Při řezání do stávajících zdí nebo jiných slepých míst

buďte obzvlášť opatrní. Procházející pilový kotouč může

narazit na objekty, které mohou způsobit zpětný ráz.

Funkce spodního krytu

u Před každým použitím zkontrolujte, zda je spodní kryt

řádně upevněn. Spilou nepracujte, pokud se spodní

kryt nepohybuje volně aokamžitě se nezavírá. Spodní

kryt nikdy neupevňujte do otevřené polohy.Při

neúmyslném upuštění pily může dojít kohnutí spodního

krytu. Spodní kryt zvedněte za vytahovací rukojeť

azkontrolujte, zda se volně pohybuje anedotýká se

kotouče ani jiné části ve všech úhlech ahloubkách řezu.

u Zkontrolujte funkčnost pružiny spodního krytu.

Pokud kryt nebo pružina nefungují správně, je třeba je

před použitím opravit. Pomalá reakce spodního krytu

může být způsobena poškozenými částmi, usazeninami

nebo nahromaděním pilin.

u Spodní kryt lze ručně stáhnout pouze při speciálních

řezech, jako jsou ponorné akombinované řezy. Spodní

kryt zvedněte pomocí vytahovací rukojeti auvolněte

jej, jakmile kotouč pronikne do materiálu.Při jakémkoli

jiném druhu řezání by měl být ochranný kryt ovládán

u Před každým položením pily na stůl nebo podlahu se

ujistěte, že spodní kryt zakrývá celý

kotouč.Nechráněný, setrvačností dobíhající kotouč

způsobí pohyb pily vzad apořezání objektů, se kterými

přijde do kontaktu. Nezapomeňte, že ipo uvolnění

spouště trvá nějakou dobu, než se kotouč úplně zastaví.

Dodatečné bezpečnostní pokyny

u Nesahejte rukama do vyhazovače třísek. Mohli byste se

zranit ootáčející se díly.

u Nepracujte spilou nad hlavou. Nemáte tak nad

elektronářadím dostatečnou kontrolu.

u Použijte vhodné detekční přístroje na vyhledání

skrytých rozvodných vedení nebo kontaktujte místní

dodavatelskou společnost. Kontakt selektrickým

vedením může vést kpožáru azásahu elektrickým

proudem. Poškození vedení plynu může vést kvýbuchu.

Proniknutí do vodovodního potrubí způsobí věcné škody.

u Nepoužívejte elektronářadí stacionárně. Není určené

pro provoz se stolem pily.

u Při ponorných řezech, které nejsou prováděny

vpravém úhlu, zajistěte vodicí desku pily proti

posunutí do strany. Posunutí do strany může způsobit

uváznutí pilového kotouče, atedy zpětný ráz.

u Nepoužívejte pilové kotouče zrychlořezné oceli.

Takové pilové kotouče mohou lehce prasknout.

u Neřezejte železné kovy. Žhavé třísky by mohly zapálit

u Při poškození anesprávném použití akumulátoru

mohou unikat výpary. Přivádějte čerstvý vzduch apři

potížích vyhledejte lékaře. Výpary mohou dráždit dýchací

u Neotvírejte akumulátor. Hrozí nebezpečí zkratu.

u Špičatými předměty, jako např. hřebíky nebo

šroubováky, nebo působením vnější síly může dojít

kpoškození akumulátoru. Uvnitř může dojít ke zkratu

aakumulátor může začít hořet, může zněj unikat kouř,

může vybouchnout nebo se přehřát.

u Akumulátor používejte pouze vproduktech výrobce.

Jen tak bude akumulátor chráněný před nebezpečným

1 609 92A 7TA | (17.05.2022) Bosch Power ToolsČeština | 123

Chraňte akumulátor před horkem, např.

ipřed trvalým slunečním zářením, ohněm,

vodou avlhkostí. Hrozí nebezpečí výbuchu. u Než elektronářadí odložíte, počkejte, dokud se nezastaví. Nasazovací nástroj se může vzpříčit avést ke

ztrátě kontroly nad elektronářadím.

Popis výrobku avýkonu

Přečtěte si všechna bezpečnostní

upozornění avšechny pokyny. Nedodržování

bezpečnostních upozornění apokynů může mít

za následek úraz elektrickým proudem, požár

a/nebo těžká poranění.

Řiďte se obrázky vpřední části návodu kobsluze.

Použití vsouladu surčeným účelem

Elektrické nářadí je určené kprovádění podélných

apříčných rovných apokosových řezů na pevném podkladu

Číslování zobrazených součástí se vztahuje na zobrazení

elektronářadí na stránce sobrázky.

Odjišťovací tlačítko akumulátoru

Blokování zapnutí vypínače

Klíč na vnitřní šestihran

Aretační tlačítko vřetena

Upevňovací šroub pro podélný doraz

Stupnice pokosového úhlu

Křídlový šroub nastavení pokosového úhlu

Ukazatel stavu nabití akumulátoru

Ukazatel kontroly teploty/přetížení

Křídlový šroub předvolby hloubky řezu

Stupnice hloubky řezu

Přestavitelná páčka pro kyvný ochranný kryt

Osvětlení „PowerLight“

Referenční značka pro nastavení pokosového úhlu

Upevňovací šroub pro odsávací adaptér

Referenční značka pro nastavení hloubky řezu

Paralelní doraz/adaptér pro vodicí lištu

Pár šroubovacích svěrek

Zobrazené nebo popsané příslušenství nepatří

kstandardnímu obsahu dodávky. Kompletní příslušenství

naleznete vnašem programu příslušenství.

Ruční okružní pila GKS 12V-26

Jmenovité napětí V 12

Otáčky naprázdno min

– při pokosovém úhlu 0° mm 26,5

– při pokosovém úhlu 45° mm 17,0

Rozměry základní desky mm 167 × 88

Max. průměr pilového

Min. průměr pilového

Max. tloušťka těla kotouče mm 0,7

Dovolená teplota prostředí

– při nabíjení °C 0 až +45

A) Vzávislosti na použitém akumulátoru

B) Omezený výkon při teplotách <0°C Informace ohluku avibracích

Hodnoty hlučnosti zjištěny podle EN62841-2-5.

Hladina hluku elektronářadí stanovená za použití váhového

filtruA činí typicky: hladina akustického tlaku 82dB (A);

hladina akustického výkonu 93dB (A). Nejistota K=3dB.

Bosch Power Tools 1 609 92A 7TA | (17.05.2022)124 | Čeština

Noste chrániče sluchu!

Celkové hodnoty vibrací a

(součet vektorů tří os)

anejistotaK zjištěné podle EN62841-2-5:

Úroveň vibrací aúroveň hluku, které jsou uvedené vtěchto

pokynech, byly změřeny pomocí normované měřicí metody

alze je použít pro vzájemné porovnání elektronářadí. Hodí se

ipro předběžný odhad zatížení vibracemi ahlukem.

Uvedená úroveň vibrací aúroveň hluku reprezentuje hlavní

použití elektronářadí. Pokud se ovšem bude elektronářadí

používat pro jiné práce, sjinými nástroji nebo

snedostatečnou údržbou, může se úroveň hluku aúroveň

vibrací lišit. To může zatížení vibracemi ahlukem po celou

pracovní dobu zřetelně zvýšit.

Pro přesný odhad zatížení vibracemi ahlukem by měly být

zohledněny idoby, kdy je nářadí vypnuté nebo běží, ale ve

skutečnosti se nepoužívá. To může zatížení vibracemi

ahlukem po celou pracovní dobu výrazně snížit.

Stanovte dodatečná bezpečnostní opatření kochraně

obsluhy před účinky vibrací, jako je např. údržba

elektronářadí anástrojů, udržování teplých rukou,

organizace pracovních procesů.

u Používejte pouze pilové kotouče, jejichž maximální

dovolená rychlost je vyšší než počet volnoběžných

otáček elektronářadí.

Nabíjení akumulátoru

u Používejte pouze nabíječky uvedené na straně

příslušenství. Jen tyto nabíječky jsou přizpůsobené pro

lithium-iontový akumulátor používaný svaším

Upozornění: Akumulátor se dodává částečně nabitý. Aby byl

zaručen plný výkon akumulátoru, před prvním použitím

akumulátor úplně nabijte vnabíječce.

Lithium-iontový akumulátor lze nabíjet kdykoli, aniž by se tím

zkrátila životnost. Přerušení procesu nabíjení nepoškozuje

Lithium-iontový akumulátor je díky „Electronic Cell

Protection (ECP)“ chráněný proti hlubokému vybití. Při

vybitém akumulátoru ochranná funkce vypne elektrické

nářadí: Nástroj se již nepohybuje.

u Po automatickém vypnutí elektronářadí už

nestiskávejte vypínač. Akumulátor se může poškodit.

Dodržujte pokyny pro likvidaci.

Akumulátor (1) je opatřený dvěma stupni zajištění, které

mají zabránit vypadnutí akumulátoru při neúmyslném

stisknutí odjišťovacího tlačítka (2). Pokud je akumulátor

nasazený do elektrického nářadí, drží ho vpříslušné poloze

Pro vyjmutí akumulátoru (1) stiskněte odjišťovací tlačítko

(2) aakumulátor vytáhněte směrem dozadu zelektrického

nářadí. Nepoužívejte přitom násilí.

Ukazatel stavu nabití akumulátoru

Tři zelené LED ukazatele stavu nabití akumulátoru (15)

indikují stav nabití akumulátoru (1). Zbezpečnostních

důvodů je zjištění stavu nabití možné pouze při vypnutém

Pro zobrazení stavu nabití stiskněte napůl nebo úplně

Trvale svítí 1 zelená < 1/3

Bliká 1 zelená rezerva

Pokud po stisknutí vypínače (4) nesvítí žádná LED, je

akumulátor vadný amusí se vyměnit.

Nasazení/výměna pilového kotouče

u Před každou prací na elektrickém nářadí odejměte

u Při montáži pilového kotouče noste ochranné

rukavice. Při kontaktu spilovým kotoučem hrozí

u Používejte pouze pilové kotouče, které odpovídají

charakteristickým údajům uvedeným vtomto návodu

kobsluze ana elektronářadí a jsou vyzkoušené podle

EN847‑1 apříslušně označené.

u Přípustné otáčky nástroje musí být minimálně tak

vysoké jako maximální otáčky uvedené na

elektronářadí. Příslušenství, které se otáčí rychleji, než

je dovoleno, se může rozlomit arozletět.

u Vžádném případě nepoužívejte jako nasazovací

nástroj brusné kotouče.

Výběr pilového kotouče

Přehled doporučených pilových kotoučů naleznete na konci

Demontáž pilového kotouče (viz obrázek A)

Pro výměnu nástroje položte elektrické nářadí nejlépe na

čelní stranu krytu motoru.

– Stiskněte aretační tlačítko vřetena (6) adržte ho

u Aretační tlačítko vřetena (6) ovládejte, jen když je

vřeteno pily zastavené. Jinak se může elektrické nářadí

– Klíčem na vnitřní šestihran (5) vyšroubujte upínací šroub

– Otočte zpět kyvný ochranný kryt (21) apevně ho

– Sejměte zvřetena pily (20) upínací přírubu (24) apilový

Montáž pilového kotouče (viz obrázek A)

Pro výměnu nástroje položte elektrické nářadí nejlépe na

čelní stranu krytu motoru.

– Vyčistěte pilový kotouč (23) avšechny montované

1 609 92A 7TA | (17.05.2022) Bosch Power ToolsČeština | 125

– Otočte zpět kyvný ochranný kryt (21) apevně ho

– Nasaďte pilový kotouč (23) na unášecí přírubu (22).

Směr záběru zubů (směr šipky na pilovém kotouči)

ašipka směru otáčení na ochranném krytu (21) musí

– Nasaďte upínací přírubu (24) anašroubujte upínací šroub

(25) ve směru➋. Dbejte na správnou polohu unášecí

příruby (22) aupínací příruby (24).

– Stiskněte aretační tlačítko vřetena (6) adržte ho

– Klíčem na vnitřní šestihran (5) utáhněte upínací šroub

(25) ve směru➋. Utahovací moment má být 6–9Nm, což

odpovídá ručnímu utažení plus ¼otáčky.

Odsávání prachu/třísek

Prach zmateriálů, jako jsou nátěry sobsahem olova, některé

druhy dřeva, minerály akov, může být zdraví škodlivý.

Kontakt sprachem nebo vdechnutí mohou upracovníka

nebo osob nacházejících se vblízkosti vyvolat alergické

reakce a/nebo onemocnění dýchacích cest.

Určitý prach, jako dubový nebo bukový prach, je pokládán za

karcinogenní, zvláště ve spojení spřídavnými látkami pro

ošetření dřeva (chromát, ochranné prostředky na dřevo).

Materiál obsahující azbest smějí opracovávat pouze

– Abyste dosáhli vysokého stupně odsávání prachu,

používejte společně stímto elektrickým nářadím vhodný

– Zajistěte dobré větrání pracoviště.

– Je doporučeno nosit ochrannou dýchací masku střídou

Dodržujte předpisy pro obráběné materiály platné

u Zabraňte hromadění prachu na pracovišti. Prach se

Montáž odsávacího adaptéru (viz obrázek B)

Upevněte odsávací adaptér (29) pomocí upevňovacího

šroubu (28) kzákladní desce (7).

Na odsávací adaptér (29) lze připojit odsávací hadici

u Odsávací adaptér nesmí být namontovaný bez

připojeného externího odsávání. Jinak se může

odsávací kanál ucpat.

u Kodsávacímu adaptéru nesmí být připojený vak na

prach. Odsávací systém by se mohl ucpat.

Pro zaručení optimálního odsávání se musí odsávací adaptér

(29) pravidelně čistit.

Připojte odsávací hadici (30) kvysavači (příslušenství).

Přehled připojení krůzným vysavačům najdete na konci

Vysavač musí být vhodný pro řezaný materiál.

Při odsávání obzvlášť zdraví škodlivého, karcinogenního

nebo suchého prachu použijte speciální vysavač.

u Před každou prací na elektrickém nářadí odejměte

Nastavení hloubky řezu (viz obrázek C)

u Hloubku řezu přizpůsobte podle tloušťky obrobku. Pod

obrobkem by měla být viditelná necelá výška zubu.

Povolte křídlový šroub (17). Pro menší hloubku řezu

odtáhněte elektrické nářadí od základní desky (7), pro větší

hloubku řezu přitlačte elektrické nářadí kzákladní desce (7).

Nastavte požadovaný rozměr na stupnici hloubky řezu (18).

Křídlový šroub opět utáhněte (17).

Při nastavování hloubky řezu použijte referenční značku (31)

vedle stupnice hloubky řezu (18).

Nastavení pokosového úhlu

Elektrické nářadí položte nejlépe na přední stranu

ochranného krytu (13).

Povolte křídlový šroub (10). Otočte pilu na stranu. Nastavte

požadovaný rozměr na stupnici (9). Křídlový šroub (10)

Při nastavování pokosového úhlu použijte referenční značku

(27) (horní hrana držáku).

Upozornění: Upokosových řezů je hloubka řezu menší než

hodnota zobrazená na stupnici hloubky řezu (18).

Vyznačení řezu 0° (12) vyznačuje polohu pilového kotouče

při pravoúhlém řezu. Vyznačení řezu 45° (11) vyznačuje

polohu pilového kotouče při řezu pod úhlem45°.

Nasazení akumulátoru

u Používejte pouze originální lithium-iontové

akumulátory Bosch snapětím uvedeným na typovém

štítku vašeho elektronářadí. Používání jiných

akumulátorů může vést ke zraněním aknebezpečí

Zasuňte nabitý akumulátor(1) zepředu do patky

elektronářadí. Akumulátor zcela zatlačte do patky, až už

nejsou vidět červené proužky aakumulátor je spolehlivě

Pro zapnutí elektrického nářadí nejprve stiskněte blokování

zapnutí (3) apoté stiskněte vypínač (4) adržte ho stisknutý.

Pro vypnutí elektrického nářadí vypínač (4) uvolněte.

Upozornění: Zbezpečnostních důvodů nelze spínač (4)

zaaretovat, nýbrž musí zůstat během provozu neustále

Integrovaná doběhová brzda zkracuje doběh pilového

kotouče po vypnutí elektrického nářadí.

Bosch Power Tools 1 609 92A 7TA | (17.05.2022)126 | Čeština

Ukazatel kontroly teploty/přetížení

Červený LED ukazatel (16) pomáhá chránit akumulátor před

přehřátím amotor před přetížením.

Pokud svítí LED ukazatel (16) trvale červeně, je teplota

akumulátoru příliš vysoká aelektrické nářadí se automaticky

– Vypněte elektrické nářadí.

– Než budete dále pracovat, nechte akumulátor

Pokud bliká LED ukazatel (16) červeně, je elektrické nářadí

zablokované aautomaticky se vypne.

Vytáhněte elektrické nářadí zobrobku.

Jakmile zablokování odstraníte, pracuje elektrické nářadí

Ochrana proti hlubokému vybití

Lithium-iontový akumulátor je díky „Electronic Cell

Protection (ECP)“ chráněný proti hlubokému vybití. Při

vybitém akumulátoru ochranná funkce vypne elektrické

nářadí: Nástroj se již nepohybuje.

Zapnutí pracovního osvětlení LED Světlo (26) svítí při mírně nebo úplně stisknutém vypínači

(4) aumožňuje osvětlení pracovního prostoru při

nepříznivých světelných podmínkách.

Chraňte pilový kotouč před úderem anárazem.

Veďte elektrické nářadí rovnoměrně asmírným posuvem ve

směru řezu. Příliš velký posuv výrazně zkracuje životnost

nástrojů amůže poškodit elektrické nářadí.

Výkon řezání akvalita řezu podstatně závisí na stavu atvaru

zubů pilového kotouče. Používejte proto jen ostré pilové

kotouče vhodné na řezaný materiál.

Správná volba pilového kotouče se řídí podle druhu dřeva,

kvality dřeva, azda jsou požadovány podélné, nebo příčné

Při podélných řezech do smrkového dřeva vznikají dlouhé,

Bukový adubový prach je mimořádně zdraví škodlivý, proto

pracujte pouze sodsáváním prachu.

Řezání spodélným dorazem (viz obrázek D)

Paralelní doraz (32) umožňuje přesné řezy podél hrany

obrobku, resp. řezání pruhů se stejným rozměrem.

Požadovanou šířku řezu nastavte na vnější hraně základní

desky pomocí stupnice na vedeních podélného dorazu/

adaptéru pro vodicí lištu.

Řezání spomocným dorazem (viz obrázek F)

Pro řezání velkých obrobků nebo řezání rovných okrajů

můžete na obrobek upevnit jako pomocný doraz prkno nebo

lištu akotoučovou pilu vést základní deskou podél

Řezání svodicí lištou (viz obrázek E)

Pomocí vodicí lišty (34) můžete provádět rovné řezy.

Upozornění: Vodicí lištu (34) používejte pouze pro

pravoúhlé řezy. Upokosových řezů byste mohli vodicí lištu

Přilnavý povrch zabraňuje sklouznutí vodicí lišty achrání

povrch obrobku. Povrchová úprava vodicí lišty umožňuje

lehké klouzání elektronářadí.

Upevněte vodicí lištu (34) na obrobku vhodnými upínacími

přípravky, např. truhlářskými svěrkami. Nasaďte

elektronářadí snamontovaným adaptérem pro vodicí lištu na

Upozornění: Podélný doraz/adaptér pro vodicí lištu (32)

namontujte na elektronářadí logem Bosch dolů.

Vodicí lišta (34) nesmí na nařezávané straně obrobku

Elektronářadí zapněte aveďte ho rovnoměrně aslehkým

posuvem ve směru řezu.

Práce spodélným dorazem/adaptérem pro vodicí lištu

Nejprve namontujte odsávací adaptér (29) sodsávací hadicí

(30) apoté podélný doraz/vodicí adaptér (32).

Upozornění: Pro upevnění podélného dorazu/vodicího

dorazu (32) aodsávacího adaptéru (29) používejte jen

Upozornění pro optimální zacházení s akumulátorem

Akumulátor chraňte před vlhkostí a vodou.

Akumulátor skladujte pouze v teplotním rozmezí od −20 °C

do 50 °C. Nenechávejte akumulátor ležet např. v létě v autě.

Příležitostně vyčistěte větrací otvory akumulátoru měkkým,

čistým a suchým štětcem.

Výrazně kratší doba chodu po nabití ukazuje, že je

akumulátor opotřebovaný a musí se vyměnit.

Dodržujte pokyny pro likvidaci.

u Před každou prací na elektronářadí (např. údržba,

výměna nástrojů) apři jeho přepravě auskladnění

vyjměte akumulátor. Při neúmyslném stisknutí vypínače

hrozí nebezpečí poranění.

u Udržujte elektronářadí avětrací otvory čisté, aby

pracovalo dobře abezpečně.

Kyvný ochranný kryt se musí vždy volně pohybovat

asamostatně uzavírat. Udržujte proto oblast okolo kyvného

ochranného krytu neustále čistou. Odstraňte prach atřísky

Pilové kotouče bez povrchové úpravy mohou být chráněné

před korozí slabou vrstvou oleje neobsahujícího kyseliny.

Před řezáním olej opět odstraňte, protože jinak se dřevo

Zbytky pryskyřice nebo klihu na pilovém kotouči zhoršují

kvalitu řezu. Pilový kotouč proto hned po použití vyčistěte.

1 609 92A 7TA | (17.05.2022) Bosch Power ToolsSlovenčina | 127

Zákaznická služba aporadenství ohledně použití

Zákaznická služba zodpoví vaše dotazy kopravě aúdržbě

vašeho výrobku atéž knáhradním dílům. Rozkladové

výkresy ainformace onáhradních dílech najdete také na:

Vpřípadě dotazů knašim výrobkům apříslušenství vám

ochotně pomůže poradenský tým Bosch.

Vpřípadě veškerých otázek aobjednávek náhradních dílů

bezpodmínečně uveďte 10místné věcné číslo podle

typového štítku výrobku.

Robert Bosch odbytová s.r.o.

Bosch Service Center PT K Vápence 1621/16

Na www.bosch-pt.cz si si můžete objednat opravu Vašeho

stroje nebo náhradní díly online.

Tel.: +420 519 305700

Další adresy servisů najdete na:

www.bosch-pt.com/serviceaddresses

Doporučené lithium-iontové akumulátory podléhají

požadavkům zákona onebezpečných nákladech. Tyto

akumulátory mohou být bez dalších podmínek přepravovány

uživatelem po silnici.

Při zasílání prostřednictvím třetí osoby (např.: letecká

přeprava nebo spedice) je třeba brát zřetel na zvláštní

požadavky na balení aoznačení. Zde musí být při přípravě

zásilky nezbytně přizván expert na nebezpečné náklady.

Akumulátory zasílejte pouze tehdy, pokud není poškozený

kryt. Otevřené kontakty přelepte lepicí páskou aakumulátor

zabalte tak, aby se vobalu nemohl pohybovat. Dodržujte

také případné další národní předpisy.

Elektronářadí, akumulátory, příslušenství

aobaly se musí odevzdat kekologické

Elektronářadí aakumulátory/baterie

nevyhazujte do domovního odpadu!

Podle evropské směrnice 2012/19/EU oodpadních

elektrických aelektronických zařízeních ajejího provedení

ve vnitrostátním právu se musí již nepoužitelné elektrické

nářadí apodle evropské směrnice 2006/66/ES vadné nebo

opotřebované akumulátory/baterie shromažďovat odděleně

aodevzdat kekologické recyklaci.

Při nesprávné likvidaci mohou odpadní elektrická

aelektronická zařízení kvůli případnému obsahu

nebezpečných látek poškodit životní prostředí alidské

Akumulátory/baterie:

Dodržujte pokyny uvedené včásti Přeprava (viz „Přeprava“,

Tieto výstražné upozornenia abezpečnostné pokyny

u Nevystavujte elektrické náradie dažďu ani vlhkosti.

jeho použitia znižuje riziko zranenia.

u Vyhýbajte sa neúmyselnému uvedeniu elektrického

náradia do činnosti. Pred zasunutím zástrčky do zásu-

vky a/alebo pred pripojením akumulátora, pred chyte-

fungovanie elektrického náradia. Pred použitím nára-

spôsobených nedostatočnou údržbou elektrického nára-

u Rezné nástroje udržiavajte ostré ačisté. Starostlivo

u Rukoväti aúchopové povrchy udržujte suché, čisté

nou. Po náhodnom kontakte opláchnite postihnuté

–spätný ráz je náhla reakcia zovretého, zaseknutého alebo

neboli vkontakte smateriálom. Ak sa pílový kotúč za-

u Pred každým použitím skontrolujte, či sa spodný

nahromadených nečistôt.

u Spodný ochranný kryt môže byť manuálne odtiahnutý

iba pri špeciálnych rezoch, ako sú vnorené pílenie

azložené pílenie. Zdvihnite spodný ochranný kryt po-

mocou odťahovacej rukoväti ahneď ako pílový kotúč

vnikne do materiálu, musíte spodný ochranný kryt

listu atým kspätnému rázu.

u Počkajte na úplné zastavenie elektrického náradia, až

Prosím, všimnite si obrázky vprednej časti návodu na použí-

Úroveň hluku elektrického náradia pri použití váhového filtra

ba elektrického náradia avkladacích nástrojov, udržiavanie

rátok vášho elektrického náradia.

použitím ho úplne nabite vnabíjačke.

aakumulátor vytiahnite smerom dozadu zelektrického nára-

Neprerušované svetlo 3x zelená ≥ 2/3

Neprerušované svetlo 2x zelená ≥ 1/3

Neprerušované svetlo 1x zelená < 1/3

Blikajúce svetlo 1x zelená Rezerva

né rukavice. Pri kontakte spílovým kotúčom hrozí nebez-

pečenstvo poranenia.

u Používajte len také pílové kotúče, ktorých charakte-

ristika zodpovedá údajom uvedeným vtomto návode

Výber pílového listu

čo zodpovedá dotiahnutiu rukou plus ¼ otáčky.

dete na konci tohto návodu.

pravouhlom reze. Značka rezu 45° (11) znázorňuje pozíciu

a podržte ho stlačený.

elektrickému náradiu.

Rezací výkon a kvalita rezu závisia predovšetkým od stavu pí-

lového listu a tvaru jeho zubov. Používajte preto len ostré pí-

jeho preprave auskladnení vyberte akumulátor

Neodhadzujte ručné elektrické náradie ani aku-

látok škodlivý vplyv na životné prostredie aľudské zdravie.

port“, Stránka135).

Broj okretaja u praznom

EU prohlášení oshodě

Prohlašujeme na výhradní zodpovědnost, že uvedený výrobek splňuje

všechna příslušná ustanovení níže uvedených směrnic anařízení aje vsouladu

snásledujícími normami:

Technicke podklady u: *
