LIETOŠANAS INSTRUKCIJA CHE 5-40 Flex

Tehniskā informacija 149

Iss apskats 150

Lietosanas instrukcija 151

Tehniskāapkope un kopsana 153

Sīnorādījuma neieverosanas gadījuma draud nave vai loti smagas traumas.

UZMANIBUI

Izlasiet visus elektroinstrumenta piegades komplektā ietvertos drośibas tehnikas noteikumus, norādījumus, attelus un specifikácijas. Drośibas tehnikas noteikumu un norādījumu neievērošanas gadījuma var tikt izraisītas elektrotraumas, ugunsgreks un/vai smagi ivainojumi. Saglabājiet visus drośibas tehnikas noteikumus un norādījumus nakotnei.

Pirms elektrinstrumenta izmantošanas izlasiet un rikojeties saskaña ar:

• so lietošanas pamacibu,
  Elektroinstrumentu visparejie drošibastehnikas noteikumi" pievienoto brošuru (Apraksti Nr.: 315.915),
  darba objektā paredzētajiem nelaimes gadījumu aizsardzības noteikumiem un instrukcijām.

Sa elektroinstrumenta konstrukcija izstradata atbilstigi tehniskas attistibas limenim un apstiprinatiem droibas tehnikas noteikumiem. Tomer, lietojot so instrumentu, lietotajs vai tresas personas var gut ivainojumus vai pat zaudet dzivibu, vai sabojat ieri cai vaiitas materiolas vertibas. Elektroinstrumentu drikst izmantot tikai

• paredzetajiem darbiem
  drosibas tehnikas noteikumiem atbilstiga stavokli.

Drosibu ietekmejosi traucejumi nekavejoties janovers.

Noteikumiem atbilstiga izmantošana

Perforators un atskaldamais amurs CHE 5-40 SDS-max ir paredzets

• profesionai izmantošanai rupniecībā un amatniecībā,
• veserurbšanai akmens muros un betona dibelu un enkurnostiprinajumiem un caurumiem,
• viegliem kal'sanas darbiem apmetuma un flizu nonem'sanai,
• izmantošanai ar tam piemērotu un ar šis ierices ražotāja ieteiktu instrumentu.

Drošības tehnikas noteikumi veseriem

Valkajiet dzirdes aizsardzibas lidzeklus. Troksna iedarbiba var izraisit dzirdes zudumu.
Izmantojiet kopa ar ieric piegadatos papildrokturus. Kontroles zudums var izraisit traumas.
Turiet instrumentu tikai aiz izolētajam rokturu vietām, ja izpildāt darbus, kuru laikā izmantojavais instruments var aizskart sleptus elektribas vadus vai paşa instrumenta fīkla kabeli. Saskare ar vadu, kurā ir spriegums, var izraisīt spriegumu aī ierices metāla detalās un izraisīt elektrotraumu.

Citi drošibas noradijumi

Izmantojet piemeroitus kontrolaparatus sleptu elektribas vadu konstatešanai vai versieties vietëja elektroapgades dinestā. Saskare ar elektribas vadiem var izraïsit aizdegšanos un elektrotraumas. Gazes vada bojajumi var izraïsit spradzienu. leklusana udensvada izraisa materialos zaudejumus vai var izraïsit elektrotraumu.
Stradajot elektroinstrumentu turiet stingri abas rokas un raugieties, lai jusu staja butu stabila. Ar abam rokam elektroninstrumentu var vadit drosak.
Nostipriniet sagatavi. Izmantojot iespileesanas ierici, sagatavi var turet drošak nekā ar roku.
Neizmantojiet elektroinstrumentu, ja tā vads ir bojats. Nepieskarieties bojatajam tikla vadam un izvelciet tikla kontaktdakšu, ja vads darba laikā tiek bojats. Bojati elektribas vadi paaugstina elektrotraumu iegūsanas risku.
Izmantot tikai instrumentus ar SDS-max instrumenta nostiprinajumu. Velkot instrumentu, parbaudiet, vai tas ir pareizi nostiprinats.
Ja puteklu aizsargvaks ir bojats, tas nekavejoties jänomaina. Puteklu aizsargvaks novérš puteklu ieklusanu instrumenta patronă.

■ Putekli, kas izdalas no materialiem, piemeram, no svinu saturošiem krasu slaniem, atseviskām koksnes škimēm, mineraliemi un metaliem, var but bistami stradajosajiem un tuvumā esosajiem cilvekiem. So puteklu ieelpošana vai pieskaršanas tiem var izraisit elpelu slimibas un/vai alergiskas reakcjjas.

Nodrošiniet labu darba vietas vēdināsanu!
- Ja iespejams, izmantojiet areju puteklu nosuksanu.
- Tiek ieteikts izmantot P2 filtrakategorijas filtrëjosãs aizsargmaskas.

Neapstradajet materialus, kuri izdala veselfbai bistamas vielas (piem., azbestu).
Elektroinstrumenta apzimešanai izmantojiet tikai uzlimes. Neurbiet korpusā carumus.
Tikla spriegumam jasaskan ar sprieguma datiem uz firmas plaksnites.

Troksnis un vibracija

Troksna un svarstibu vertibas noteiktassakanarstandartu EN 60745.

Ar A novertēais ierices troksna limenis parasti sastāda:

• Skanas spiedena limenis LpA: 96 d

• Skanas jaudas limenis L WA: 107 dB(A);

• Merijuma neprecizitate K: 3 dB.

Svarstibu summara vertiba:

-perforesanalaikā:

• Emisijas vertiba a h: 8,9 m/s

• Merijuma neprecizitate K: 1,5 m/s

• kalot:

• Emisijas vertiba a h: 14,2 m/s

• Merijuma neprecizitate K: 1,5 m/s

UZMANIBUI

Merijumu vertibas noraditas jaunam icerem. Lietojot ikdiena, troksna un svarstibu vertibas mainas.

i NORADIJUMS!

Sajas tehniskajas prasibas noraditais svarstibu limenis ir izmérits, ieverojot standarta EN 60745 normeto merisanas metodi, un to var izmantot elektroinstrumentu salidzinasanai. To var izmantot, lai noteiktu svarstibu aptuveno iedarbibu. Dotais svarstibu limenis attiecas uz galvenajiem elektroinstrumenta izmantoasanas veidiem. Tomer, izmantojot elektroinstrumentu citiem merkiem, ar neatbilstigiem darba instrumentiem vai nepietiekama tehniskaja stavokli, svarstibu limenis var neatbilst noraditajam. Tadejadi svarstibu kopeja iedarbiba darba laikā var palielinaties.

Lai precizi noteiktu svarstibuiedarbibu, butu janem vera ari laiks, kad iere ir izslegtva vaidarbojas, bet netiek lietota. Tadejadi svarstibu kopejo iedarbibu darba laika var ieverojami samazinat.

Sastadiet drosibas tehnikas papildnoteikumus lietotaja aizsardzibai pret svarstibu iedarbibu, piemeram, attiecbu uz: elektroinstrumenta un darba instrumentu apkopi, roku siltuma saglabasanu, darba procesu organizaciju.

UZMANIBUI!

Ja skanas spiediens ir lielaks par 85 dB(A), lietojiet ausu aizsardzibas lidzeklus.

Tehniskā informácija

Urbšanas un kalšanas cirtnis C		HE 5-40 SDS-max
Nominālā patērējamā jauda	W	1 1
Apgriezienu skaits tukšgaitā	min-1	380
Sitienu skaits tukšgaitā	min-1	2900
Maks. viena sitiena energija (saskaṇa ar „EPTA procedūru 05/2009“)	J	10
Ellošana Ella
Instrumenta patrona SDS-max
Maks. urbuma diameters – betons – mūris (HM urbjgalva)	mm mm	40 90
Svars atbilstīgi „EPTA procedūrai 01/2003“	kg 6,4
Aizsargklase		II / [□]

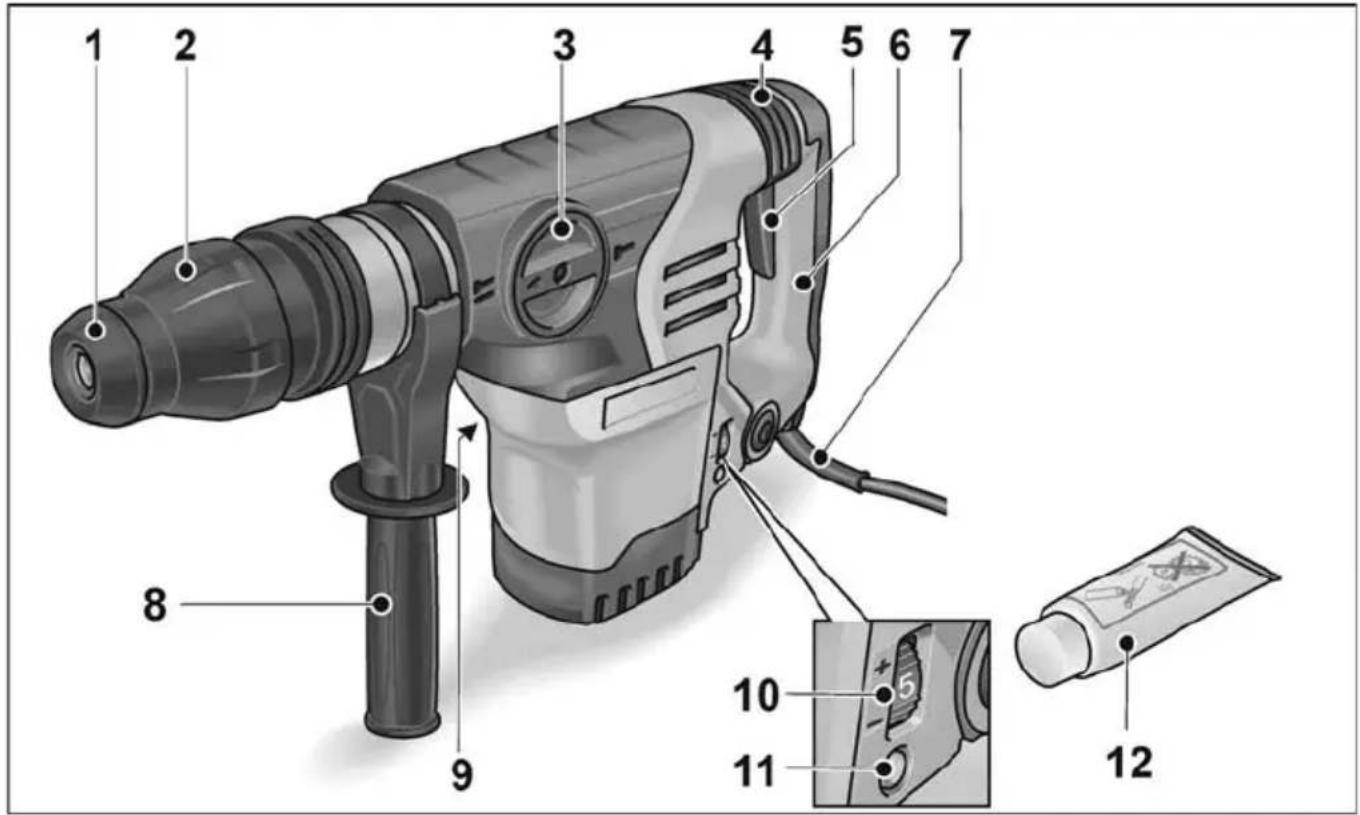

Iss apskats

1 Putekju aizsargvaks
2 Fiksejoša uzmava
3 Darba režima pagriežamā poga
4 Pretvibracijas elements
5 Sledzis
6 R o k t u r i s
7 Tikla kabelis

8 Papildrokturis
9 Firms plaksnite *
10 Apgriezenu/sitienu skaita iestatisanas disks
11 LED: gataviba ekspluatacijai
12 Instrumenta alla

• nav redzama

Lietošanas instrukcija

Izsainojiet elektroinstrumentu un parliecinieties, vai ir visas piegades komplekta dalas un vai transportešanas laikā nav radusies bojajumi.

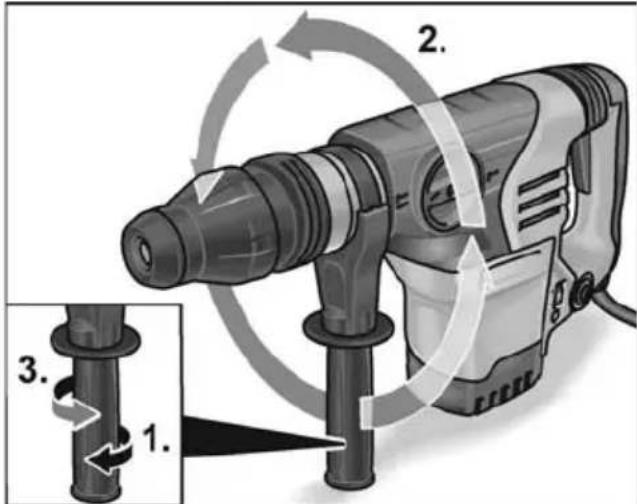

Papildroktura regulëšana

BRIDINAJUMS!

Pirms visu elektroinstrumenta apkopes darbu saksanas atvienojiet elektrotikla kontaktdaksu.

UZMANIBUI

Izmantojet elektroinstrumentu tikai ar uzstaditu papildrokturi.

Papildrokturi var pagriezt jegkura nepiecesamajā pozicijā, lai nodrosinatu drosu un nenogurstosu darbu.

• Pagriežot papildu rokturi pretëji pulkstenraditäja kustibas virzienam, atbrivojiet fiksatoru (1.).
  lebidiet papildrokturi vajadzigajapoziicija (2.).
  Pagriežot papildrokturi pulkstenraditaja kustibas virziena, fiksejiet iestatijumu (3.).

Darbinstrumenta nomaina

BRIDINAJUMSI!

Pirms visu elektrinstrumenta apkopes darbu saksanas atvienojiet elektrotikla kontaktdaksu.

UZMANIBU!

Izmantotie darba instrumenti var sakarst. Valkajiet aizsargcimdus!

i NORADIJUMS!

Izmantotajiem instrumentiem jabut ar SDS-max galeni.

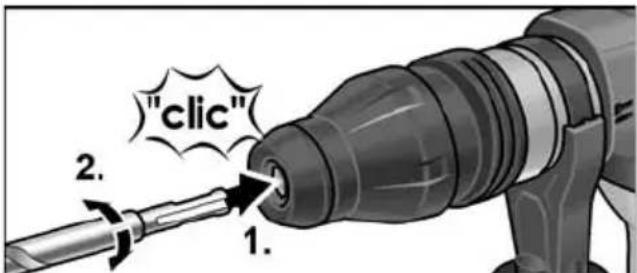

Instrumentu ivietošana

Notiriet instrumentus un nedaudz ieellojiet galeni.
Pärbaudiet puteklu aizsargvaku.
-Aizserejuusu vaku notiriet.
-Bojats puteklu aizsargvaks janomaina.
levietojiet instrumentu (1.) un grieziet (2.), lidz tas tiek fiksets.
Velkot instrumentu, pārbaudiet, vai tas in nostiprināts.

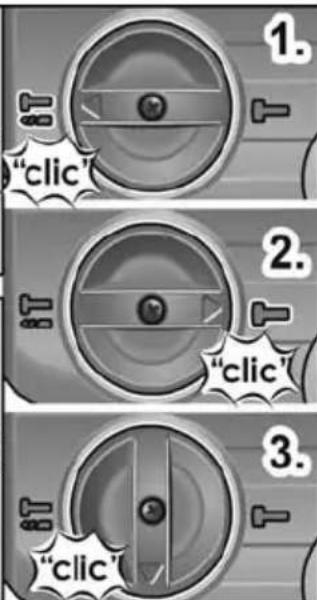

Darba režima iestatīsana

UZMANIBU!

Mainiet darba režimu tikai elektroinstrumenta miera stavokli.

■ Pagrieziet griežampogu velamajā darba režimā, lidz ir dzirdamanofiksësanas.

1. Perforešana

1. Kalsana

1. Kalta pozicijas iestatisana (skatit tur)

NORADIJUMS!

Visas pozicijas pagriezmajai pogai jafiksejas ar dzirdamu klikski.
- Elektroinstrumentu nedríkst ieslégt, kad tas ir iestatīts uz kalta pozicijas iestatīsanu (3.).

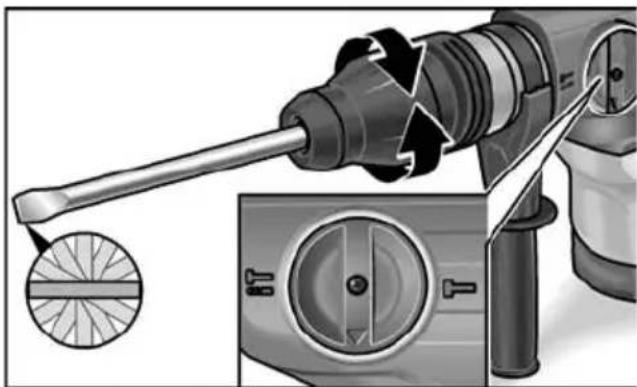

Kalta pozicijas nostadisana

Kaltu var nostadit 12 pozicijas (attieciga 30^ nobide).

Pagrieziet darba rezima griezampogunoraditaja pozicij.
Grieziet kaltu, lidz tas pagriezts vajadzigaja lenki.

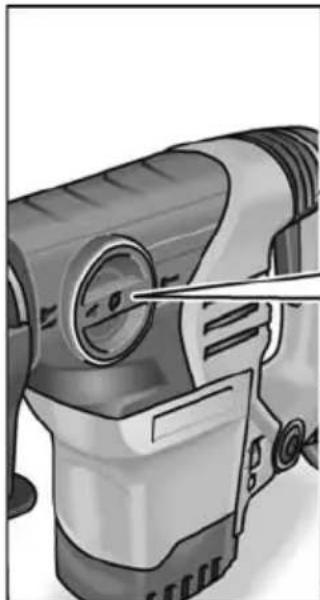

Darba režima pagriežamo pogu pagrieziet pret simbolu

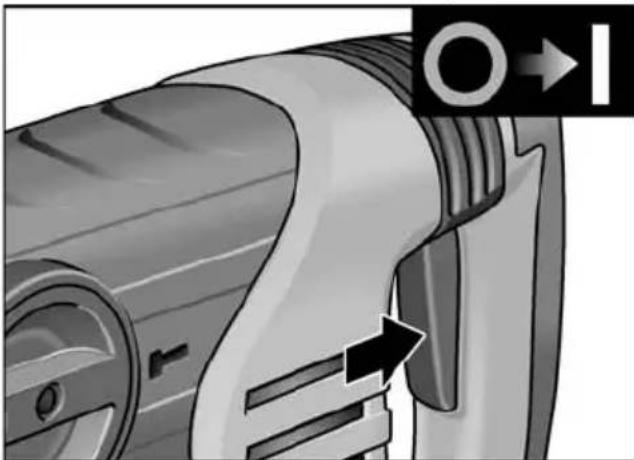

Elektroinstrumenta ieslegsana

Spiediet sledzi un turiet to nospiestu. Instrumenta izslegsana:

atlaidietsledzi.

Drošibas sajugs

UZMANIBU!

Ja drosibas sajugs tiek iedarbinats, tad nekavejoties izsledziet erici!

Drosibas sajugs atdala motoru no instrumenta, ja tiek parsniegta ieprieks nostaditagriezes momenta robezverteiba.

lesaistāmais instruments apstājas. Ar to tiek pasargats motors un reduktors no bojājumiem.

Darba norādījumi

i NORADIJUMS!

Cirtna mehanisms sāk darboties tikai pēc tam, kas ir sasniegta noteikta darba temperatura. Veicot darbus zema apkārtējas vides temperatura, darbiniet ierici un spiediet instrumenta galu ciesi pret darba virsmu. Vajadzibas gadijumā atkārtojiet so darbibu, lidz ir sasniegta darba temperatura un cirtna mehanisms darbojas.

Perforešana

1. Darba režima pagriežamo pogupagrieziet pret simolu
2. levietojiet urbi.
3. lestatiet papildrokturi nepiecesamajapozicijia.
4. lespraudiet tikla kontaktdaksu.
5. Satveriet elektroinstrumentu ar abam rokam un ienemiet darba poziciju.
6. Piestipriniet urbi un iesledziet elektroinstrumentu.
7. Izjusti spiediet elektroinstrumentu uz prieksu.
8. Pec urbsanas beigsanas izsledziet ierici.
9. Izvelciet tikla kontaktdaksu.

Kalsana

1. levietojiet kaltu.
2. Pagrieziet darba režima griežampogu uz kalta pozicijas iestatīsanu.
3. Pagrieziet kaltu nepiecesamajapozicijara.
4. Darba režima pagriežamo pogupagrieziet pret symbolu
5. lestatiet papildrokturi nepiecesamajā pozicijā.
6. lespraudiet tikla kontaktdaksu.
7. Satveriet elektroinstrumentu ar abam rokam un ienemiet darba poziciju.
8. Elektroinstrumenta ieslēgšana
9. Kalsanas laikā izjusti spiediet elektroinstrumentu uz priekšu, tā lai tas nelec.
10. Pec darba beigsanas izsledziet ierici.
11. Izvelciet tikla kontaktdaksu.

Papildnorādījumi

• Izmantojot „asus" darba instrumentus, palielinas darba raziba un elektroninstrumenta ilgizturiba.
• Pec iespejas stradajiet ar intervaiem: 30 sek. darbs, 90 sek. atdzesësana.
• Pec darba notiriet elektroinstrumentu un uzglabajiet transportešanas koferi sausa vieta.

Mainai izmantojiet tikai ražotāja originalas detalias. Izmantojot citus ražojumus, tiek anuletas ražotāja garantijas saistibas.

Darba laikā caur aizmugures ventilacijas spraugam var noverot oglu degsanas liesmu.

Spēcīgas oglu degšanas liesmas gadījumā elektrinodeumentu nekavējoties izslēdžiet.

Nododiet elektroinstrumentu ražotāja pilnvarotā klientu apkalpošanas dienesta darbnica.

Piedzina

i NORADIJUMSI!

Garantijas terma laikā neizskruvejiet piedzinas galvskruves. Neieverojot so nosacijumu, tiek anuletas ražotaja garantijas saistibas.

Elektroinstruments aprikots ar tauki ellosanas systemu. Nomainiet/uzpildiet smervielu ražotaja ieteiktajā autorizetajā tehniskā servisa dienestā.

Remonts

Remontu uzticiet ražotāja pilnvarotai klientu apkalposanas dienesta darbnicai.

Ja elektroinstrumenta pieslēguma vads ir bojats, tad tas jānomaina pret speciali sagatavotu pieslēguma vadu (uzstādīsanas veids X). To var iegādāties uzne muma FLEX klientu apkalpošanas dienestā.

Rezerves dalas un pigeonumi

Citus piederumus, jo ipaşi darba instrumentus, var aplukot ražotaja katalogă. Detalu izkartojuma atteli un rezerves dalu saraksti pieejami musu majaslapa: www.flex-tools.com

Norādījumi par likvidešanu

BRIDINAJUMS!

Lai nolietotus instrumentus vairs nevaretu lietot, nogrieziet tiem elektribas vadu.

Tikai ES valstis.

Elektroinstrumentus neizmetiet kopa ar sadzives atkritumiem!

Saskaña ar Eiropas Direktivu 2012/19/EK par elektrisko un elektronisko iekartu atkritumiem un tās transponēsanu valsts tiesibu aktos nolietoti elektroinstrumenti jasavac atseviski un janodod otrreizējai, videi nekaitigai sparsträdei.

NORADIJUMS!

Informaciju par ierices likvidesanas iespjam var sanemt specializetaja veikala.

C∈Atbilstība

Ar pilnu atbildibu pazinojam, ka „Tehniskā informacija" apraksītais izstrādājums atbilst norādītajiem standartiem vai normāvajiem dokumentiem:

EN 60745 atbilstigi noteikumiem

Direktivas 2014/30/ES, 2006/42/EK, 2011/65/EK.

Par tehnisko dokumentaciju atbild:

Ražotājs un vina pārstāvis neatbild
par zaudējumiem un pelñas zudumiem, ko
radījis saimnieciskās darbības partraukums,
kuru izraisījis ražojums vai ražojuma
izmantošanas neiespējamība. Ražotājs un
vina pārstāvis neatbild par materialajiem
zaudējumiem, kuri tika izraisīti, ierici
neprasmīgi izmantojot vai izmantojot to
savienojumā ar citu ražotāju izstradājumiem.
