BRUKSANVISNING CHE 5-40 Flex

For din egen sikkerheds skyld

ADVARSELI

Reservedele og tilbehør

Gor udtjente apparater ubrugelige ved at fjerne netkablet.

Kun for EU-lande.

For din egen sikkerhet 67

Stoyogvibrasjon 68

Tekniske data 69

Et overblick 70

Bruksanvisning 71

Vedlikehold og pleie 73

Henisninger om skroting 74

（-samsvar 74

Ansvarsfraskrivelse 74

Anvendte symboler

ADVARSELI!

Gjør oppmerksom på en umiddelbar truende fare. Det kan oppsta livsfare eller fare for alvorlige skader dersom dette ikke blir fulgt.

FORSIKTIGI!

Gjør oppmerksom på en situasjon som kan威名ere farlig. Det kan oppsta skader påpersoner eller ting dersom dette ikke blir fulgt.

i HENVISNING!

Betegner tips om bruken og viktige informasjoner.

Symbolene på apparatet

For din egen sikkerhet

ADVARSELI

Lese igjennom alle sikkerhetsveiledningene og anvisningene. Dersom sikkerhetsveiledningene ikke blir overholdt, kan dette.fore til elektrisk støt, brann ell er alvorlige skader.

Oppbevar sikkerhetsveiledningene og anvisingene for senere bruk.

Ma leses igjennom og tas hensyn til for bruk av elektroverktoyet:

den foreliggende betjeningsveiledningen,
- de "generelle sikkerhetsvenisningene" i omgang med elektroverktoy i den vedlagte brosjyren (nr.: 315.915),
de regler og forskrifter som gjelder pa arbeidsstedet for uhellsforebyggende tiltak.

Dette elektroverktøyet er bygget etter teknikkens stand og anerkjente sikkerhetstekniske regler. Det kan allikevel oppsta skade for liv og levnet for brukeren aller tredje personer eller øgsa skade pa maskinen aller andre ting underBruken av maskinen.Elektroverktoyet maku kunBrukes

• til de arbeider den er beregnet for,
• i sikkerhetsteknisk lytefri tilstand.

Feil som har innflytelse pa sikkerheten ma straks utbedres.

Forskriftsmessig bruk

Bore- og meiselhammeren CHE 5-40 SDS-max er konstrukt

• forCOMMERSIEL bruk innenfor industriog handverk,
  hammerboring i murverk og betong for ekspansjonshylse- og ankerfeste og for gjennomgangsboring,
• for lette stemmearbeider for fjerning av puss og fliser,
• for bruk med egnet verktoy som er anbefalt av produsenten av dette apparatet.

Sikkerhetsveiledninger for hammer

■ Bruk hørselsvern. Pávirkning av støy kan.fore til skade på hørselen.
■ Bruk det ekstra handtaket som blir levert med apparatet. Tap av kontrollen kan fore til skader.
Hold maskinen kun i de isolerte handtakene nár du utfører arbeid hvor verktøyet kan treffe på gjemte strømledninger eller dens egen kabel. Kontakt med spenningsførende ledninger kan ogss设立tte apparatdeler av metall under speening og fere til elektrisk stot.

Ytterligere sikkerhetsvensinger

Bruk et egnet siskeapparat for a lete etter skjulte forsyningsledninger erler spor hos offentlige myndigheter hvor slike ledninger finnes. Kontakt med elektroledninger kan fore til brann og elektrisk stot. Skade pa gassledningen kan fore til eksplosjon. Dersom det bores inn i en vannledning, kan dette forarsake skader pa ting og kan fore til elektrisk stot.
Hold elektroverktøyet fast med begge hendene under arbeidet og sorg for at du står sikkert. Elektroverktøyet brøres sikkert med to hender.
Fest fast arbeidsstykket. Et arbeidsstykke som er festet med en spenninnretning, er sikrere enn om du holder i det med handen.
- Ikke bruk elektroverktøy som har skadet kabel. Ikke ta i den skadete kabelen og trekk ut støpselet dersom kabelen blir skadet under arbeidet. Skadete kabler forhøyer risikoen for elektrisk støt.
Bruk kun verktøy med SDS-max verktoyopptak. Kontroller av det er korrekt lukket ved a trekke i verktoyet.
En stovbeskytteseshette som er skadet, ma straks skiftes ut. Stovbeskytteseshetten forhindrer at det kommer stov inn i verktoyopptaket.

■ Frigjort støv fra materialer som blyholdige strøk av maling, noen tretyper, mineraler og metall kan forårsake fare for betjeningspersonen eller for personer som oppholder seg iærhen. Innanding ell er berøring av slikt støv kan fore til sykdommer i luftveiene og/eller allergiske reaksjoner.

• Det må sorges for god ventilasjon på arbeidsplassen!
• Om mulig mA det brukes ekstern stovoppsuging.
• Det anbefales bruk av en pustevern-maske med filterklasse P2.

Det mä ikke bearbeides materialer hvor helsefarlige stoffer frigjøres (f.eks. asbest).
For kjennetegning av elektroverktoy ma det kun brukes merker/skilt som limes pa. Det ma ikke bores hull i kassen.
Nettspenningen må stemme overens med spenningsangivelsen på typeskiltet.

Stoy og vibrasjon

Stoy- og svingningsverdiene er malt i henhold til EN 60745.

Det A-vurderte stynivæt på apparatet utgjør typisk:

-Lydtrykknivå L pA: 96 dB(A);
-Lydeffektnivá L WA: 107 dB(A);
-Usikkerhet K:3 dB.

Samlet svingningsverdi:

under hammerboring:

• Emisjonsverdi a_h : 8,9 m/s

• Usikkerhet K: 1.5 m/s

• under meisling:

• Emisjonsverdi a_h : 14,2 m/s
  -Usikkerhet K:1,5 m/s 2

OBS!

De angitte maleverdiene gjelder for nye apparater. Under den dagligeBruken forandres stoy- og svingningsverdiene.

i HENVISNING!

Det svingningsnivæt som er angitt i disse anvisningene, er malt i henhold til et mAlemetode som er normert etter EN 60745, og kan brukes forSAMmenligning av elektroverktøy. Det egner seg ogsa for en forelopig vurdering av svingningsbelastningen. Det angitte svingningsnivæt representerer de hovedsakelige anvendelsene til elektroverktøyet. Dersom elektroverktøyet blir brukt for annen bruk med avvikende innsatsverktøy, eller det ikke foretas tilstrekkelig vedlikehold, kan svingningsnivæt avvike. Dette kan.fore til en tydelig forhøying av svingningsbelastningen for hele arbeidstiden.

For en nøyaktig vurdering av svingningsbelastningen bør ogss tidene tas hensyn tilhvor apparatet er slatt av uller er i gang, men faktisk ikke blir brukt. Dette kan tydelig redusere svingningsbelastningen over hele arbeidstiden.

Det bør fastlegges ekstra sikkerhetstiltak for vern av brukeren overfor svingninger, som f.eks. vedlikehold av elektroverktøy og innsatsverktøy, oppvarming av hendene, organisasjon av arbeidsforlopene.

FORSIKTIG!

Ved lydtrykk pa over 85 dB(A) ma det brukes hørselsvern.

Tekniske data

Bore- og meiselhammer CHE 5		40 SDS-max
Nominelt strømforbruk W	1150
Turtall ved tomgang min	-1	380
Tomgangsslagtall	min-1	2900
Max. enkeltslags energia (i henhold til “EPTA-procedure 05/2009”)	J	10
Smøring Fett
Verktøyholder SDS-max
Max. borediameter – Betong – Murverk (HM-borekrone)	mm mm	40 90
Vekten er tilsvarende “EPTA-procedure 01/2003”	kg 6,4
Beskyttelsesklasse		II /□

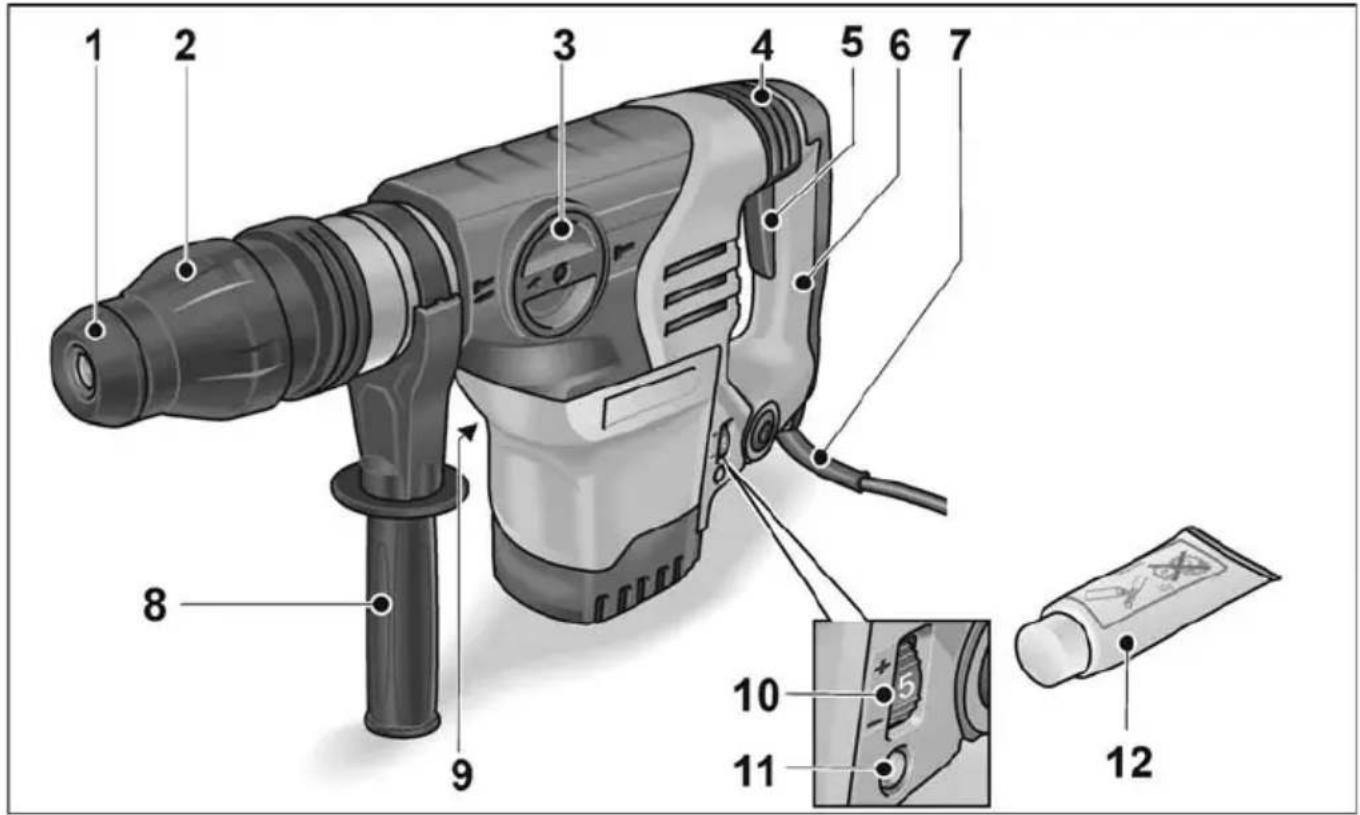

Et overblick

1 Deksel for stovbeskyttelse
2 Lasehylse
3 Dreieknapp for arbeitsmodus
4 Vibrasjonsdemping

8 Ekstra händtak
9 Typeskilt *
10 Innstillingshjul for forvalg av tur- og slagtall
11 LED: Driftsberedskap
12 Verktoyfett

• ikke synlig

Bruksanvisning

Før igangsetting

Elektroverktøyet og tilbehøret pakkes ut, og det på kontrolleres at leveringen er fullstendig og at det ikke er oppstätt transportskader.

Før alle arbeider på elektroverktøy ma støpselet trekkes ut.

FORSIKTIGI

Elektroverktøy mA kun brukes med montert ekstra handtak.

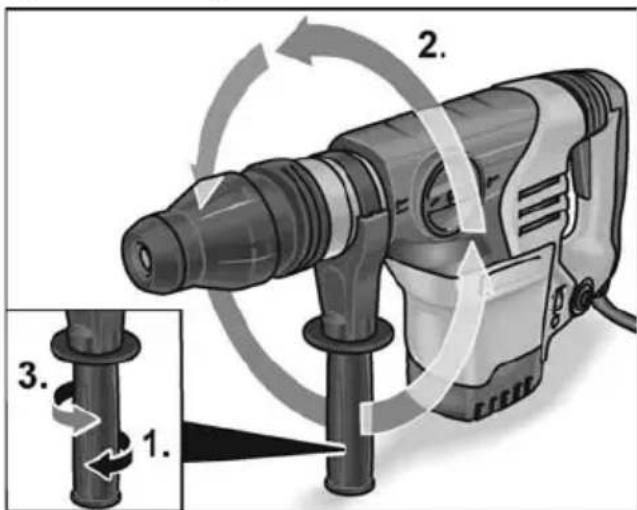

Det ekstra handtaket kan svinges i hvilken som helst posisjon for a garantere et sikkert og lite anstrengende arbeid.

Løsne klemmen ved á vri det ekstra handtaket mot urviseren (1.).
Sving det ekstra handtaket til onsket posisjon (2.).
Fest innstillingen ved a dreie det ekstra handtaket med urviseren (3.).

Verktøyskifte

ADVARSEL!

Før alle arbeider på elektroverktøy mxstopelet trekkes ut.

FORSIKTIG!

Verktoy som blir brukt kan bli oppvarmet. Bruk vernehansker!

HENVISNING!

Verktøyet som brukes, ma ha et SDS-max-skaft.

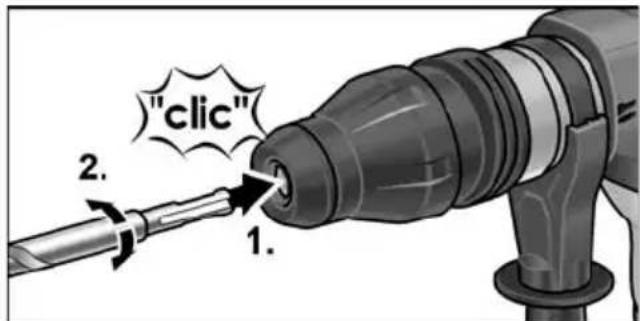

Sette inn verktoy

Rengjør verktøyene og smør skaftet litt.
Stovdekslet ma kontrolleres.

• Dekselet mä rengjøres for smuss.
• Defekt støvbeskyttelseskappe må skiftes ut.

Settinnverktoyet somskalbrukes(1.)og vri(2.)tildetgärilås.
■ Kontroller lasen ved a trekke i verktoyet.

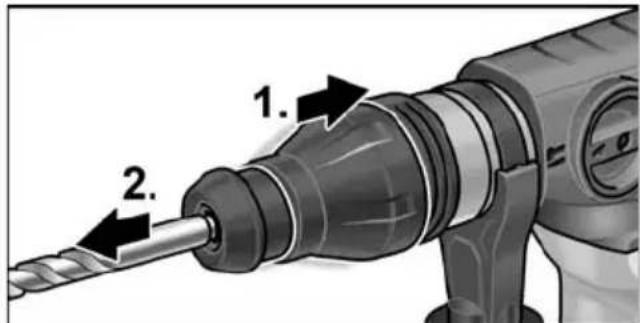

Uttak av verktøyet

Trekk lasehylsen bakover (1.).
Ta ut verktoyet (2.).

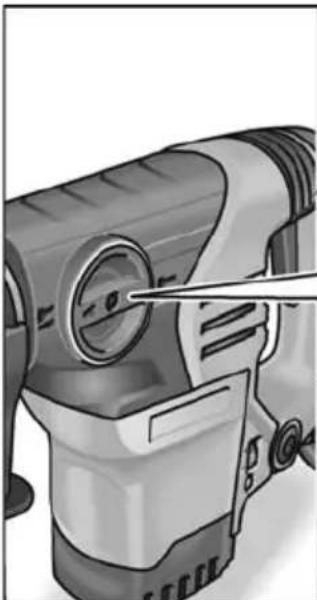

Still inn arbeidsmodus

FORSIKTIG!
Arbeidsmodus ma kun endres nar
eletroverktoyet stirle.

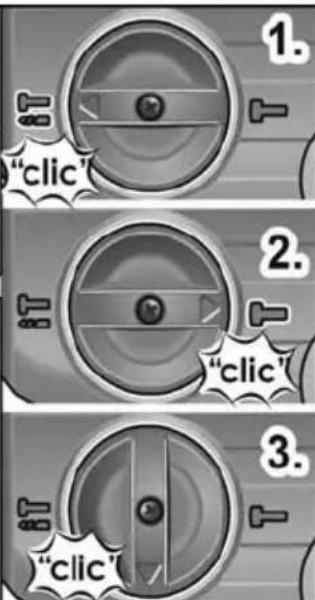

Drei skruknappen til det hores at den stopper på onsket arbeidsmodus:

1. Hammerboring
2. Meisling
3. Innstilling av measelposisjonen (se der)

HENVISNING!

I alle posisjoner skal du hare at dreieknappen gär i las.
I stillingen for innstilling av meiselposijonen (3.) mä ikke elektroverktøyetslås pa.

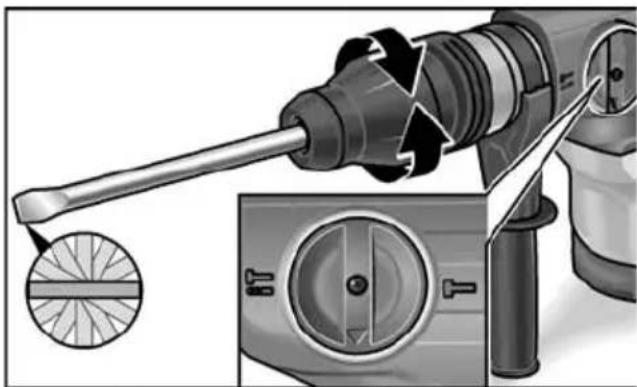

Innstilling av measelpositionjonen

Meiselen kan justeres i 12 posisjoner (hhv. 30^ innstilling).

Sett skruknappen for arbeidsmodus i den viste stillingen.
Drei meiselen inntil den har den onskedevinkelen.

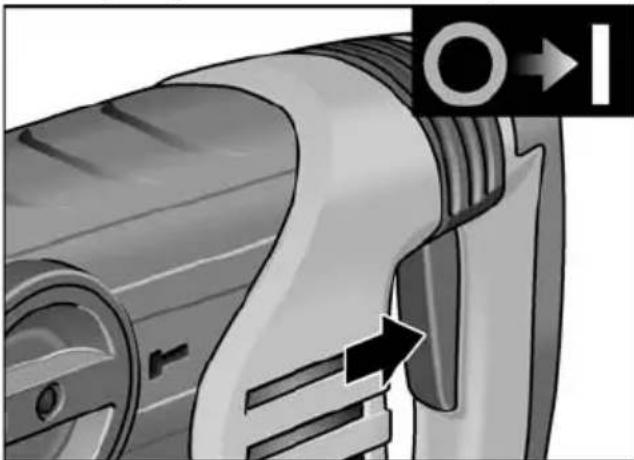

Innkopling av elektroverktøy

Bryteren trykkes og holdes fast. Utkobling av apparatet:

Slipp bryteren.

Sikkerhetskopling

FORSIKTIG!

Sikkerhetskaplingen skiller motoren fra verktøyet dersom en på forhand innstilt greanseverdi for dreiemoment blir overskredet. Verktøyet blir stænde fast. Derved blir motor og drev skånet mot skader.

Arbeidshenvisninger

i HENVISNING!

Hammermekanismen aktiveres først ved en bestemt driftstemperatur. Trykk verktoyspissen hardt mot arbeidsflaten mens maskinen gär när du arbeider ved lavere omgivelsestemperatur. Gjenta om nodsvendig helt til driftstemperaturen er{nadd og hammermekanismen aktiveres.

Hammerboring

1. Dreieknappen for arbeitsmodus settes
   på symbolet
2. Still inn det ekstra handtaket i onsket posisjon.
3. Stopselet stikkes inn.
4. Grip elektroverktøyet med begge hendene og still deg opp i arbeidspositionjon.
5. Sett boret pà og slá pà elektroverktøyet.
6. Elektroverktøyet trykke forsiktig framover.
7. Etter avsluttet boring ma apparatet slas av.
8. Stöpselet trekkes ut.

Meisling

1. Settinnmeisel.
2. Sett skruknappen for arbeidsmodus i stillingen for innstilling av meiselposisjonen.
3. Drei meiselen i onsket posisjon.
4. Dreieknappen for arbeidsmodus settes på symbolet
5. Still inn det ekstra handtaket i onsket posisjon.
6. Stopselet stikkes inn.
7. Grip elektroverktøyet med begge hendene og still deg opp i arbeidspositionjon.
8. Sla paa elektroverktoyet.
9. Elektroverktøyet ma under meislingen trykkes forsiktig framover sik at det ikke hopper.
10. Etter avsluttet arbeid m' apparatet slas av.
11. Stopselet trekkes ut.

Andre henvisninger

• Bruk av "skarpe" verktøy øker arbeidsytelsen og også levetiden til elektroverktøyet.
• Arbeide helst i intervaller pa: 30 Sek. arbeid, 90 Sek. avkjøling.
  Elektroverktøy ma rengjores etter arbeidet og ma oppbevares i transportkofferten pa et tør sted.

Vedlikehold og pleie

ADVARSELI!

Før alle arbeider på elektroverktøy ma storpselet trekkes ut.

Rengjøring

Apparatet og ventilasjonsåpningene mä rengjores regelmessig. Hvor ofte dette mä skje er avhengig av materialet som bearbeides og av hvor lenge apparatet er i bruk. Innsiden av kassen med motoren mä regelmessig blæses ut med tørr trykkuft.

Kullbørster

Elektroverktøyet er utstyrt med utkopingskull.

For utskifting ma det kun brukes original deler fra produsenten. Ved bruk av andre fabrikater slettes produsentens garantiforpliktelser.

Igjennom luftinntaksapningene bak kan kullfyret kontrolleres under bruken.

Ved sterke kullgnister mä elektroverktøyet straks slås av. Elektroverktøyet må leveres inn på et kundeservice verksted som er autorisert av produsenten.

Drevet

i HENVISNING!

Skruene på drivhodet pågressive garantitiden. Dersom dette ikke blir fulgt, slettes produsentens garantiforpliktelser. Elektroverktøyet har en fetsmører. Skift/ pafyll av fett på foretas av et kundeservice verksted som er autorisert av produsenten.

Reparasjoner

Reparasjoner ma utelukkende utfores av et kundeserviceverksted som er autorisert av produsenten.

Dersom strømledningen på elektroverktøy er skadet, på den skiftes ut med en spesiell kabel (type X). Dette fæs hos FLEX kundeservice.

Reserveder og tilbehør

Ytterligere tilbehør, saerlig innsatsverktøy, finnes i katalogen fra produsenten.

Sammenstillingstegninger og listener for reservedeler finnes pa var hjemmeside: www.flex-tools.com

I henhold til det europeiske direktivet 2012/19/EF om gamle elektriske og elektroniske apparater og onsetning til nasjonal rett, ma brukte elektroverktøy samles inn separat og tilfores en miljøvennlig gjenvinning.

HENVISNING!

Faghandelen vil gi deg informasjon om avhendingsmuligheter!

-samsvar

Vi erklærer hermed at vi alene er ansvarlig for atproduktet som er beskrevet under

"Tekniske data" stemmer overens med følgende normer eller normative dokumenter: EN 60745 i henhold til bestemmelsene i direktivene 2014/30/EF, 2006/42/EF, 2011/65/EF.

Ansvarlig for tekniske dokumenter:
FLEX-Elektrowerkzeuge GmbH, R & D
Bahnhofstrasse 15, D-71711 Steinheim/Murr

Eckhard Ruhle Manager Research & Development (R & D)

Produsenten og hans representant er ikke ansvarlige for skader eller taptVINNING pa grunn av avbrytelse i driften som er forårsaket av produitet aller ikke mulig bruk av produits. Produsenten og hans representant er ikke ansvarlige for skader som er forårsaket av ikke sakkyndig bruk aller i forbindelse med produiter fra andre produsenter.
