MANUALE UTENTE CHE 5-40 Flex
Simboliutilizzati 27
Simboli sull'apparecchio 27
Per la vostra sicurezza 27
Rumorevibrazione. 28
Dati tecnici 29
Guidarapida 30
Istruzioni per l'uso 31
Manutenzione e cura 33
Avverenze per lo smaltimento 34
Conformità C. 34
Esclusionedella responsabilita 34
Simboliutilizzati
ATTENZIONE!
Indica un pericolo imminente. In caso d'inosservanza dell'avventenza, pericolo di morte o di gravi lesioni.
PRUDENZA!
Indica una situazione potenzialmente pericolosa. In caso d'inosservanza di quest'avventenza sussiste il pericolo di lesioni o danni alle cose.
AVVERTENZA!
Indica consigli per l'impiego ed informazioni importanti.
Simboli sull'apparecchio
Prima della messa in funzione leggere le istruzioni per l'uso!
Indossare occhiali protettivi!
Indossare la protezione acustica!
Usare una maschera antipolvere leggera!
Avverenza per lo smaltimento dell'apparecchio dismesso (vedi pagina 34!
Classe di protezione II (isolato completeness)
Per la vostra sicurezza
ATTENZIONE!
Leggere tutte le avventenze di sicurezza, le istruzioni con relative illustrazioni e le specifiche fornite con l'utensile elettrico. La mancata ottemperanza alle avventenze e alle istruzioni cui dare luogo a scosse elettriche, a incendi e/o a lesioni serie. Conservare tutte le avventenze di sicurezza e le istruzioni per poterle consultare in futuro.
Prima di usare l'electroutensile, leggere e rispetto i documenti elencati di seguito:
- queste instruzioni per l'uso,
- le "Istruzioni di sicurezza generali" per l'uso di elettroutensili presenti nel fascicolo allegato (Scritti n°: 315.915),
- le regole e le norme per la prevenzione degli infortuni vigenti nel luogo d'impiego.
Questo elettroutensile è costruito secondo lo stato dell'arte e le regole tecniche di sicurezza riconosciute. Tuttavia dal suo impiego possono derivare pericoli per l'incomità e la vita dell'utilizzatore e di terzi, nonché danni alla macchina o ad altri beni materiali. Usare l'electrontensile solo
per un utilizzo conforme alle finalità d'uso,
- in condizioni tecniche e di sicurezza perfette.
Elimare immediatamente i guasti che pregiudicano la sicurezza.
Utilizzo conforme alle finalità d'uso
Il martello perforatore scalpellatore CHE 5-40 SDS-max è concepito
-per l'impiego professionale nell'industria e nell'artigianato,
- per la foratura a percussione in muratura e calcestruzzo, per il fissaggio di tasselli ed anticoraggi e per fori passanti,
-per lavori di scalpellatura leggera, per rimuovere intonaco e piastrelle,
- per l'impiego con attrezzi appropriati a tali lavori e raccomandati dal produttore per questo eletttroutensile.
Avvertenze di sicurezza per il martello
Indossare la protezione acustica. L'effetto del rumore cui causare la perdita dell'udito.
■ Usare le impugnature supplementari fornite con l'apparecchio. La perdita del controllo cui cause lesioni.
- Quando si eseguono lavori durante i quali l'utensile montato potrebbe toccare linee elettriche nascoste oppure il suo stesso cavo di alimentazione, afferrare l'eletttradoutsile solo sulle superfici di presa isolate. Il contatto con una linea elettrica sotto tensione cui mettere molto tensione ancche le parti metalliche dell'eletttradoutsile e provocare una scossa elettrica.
Ulteriori avvertenze di sicurezza
Utilizzare idonei rilevatori per sondare la presenza di linee di alimentazione nascoste, o consultare la locale società di fornitura. Il contatto con linee elettriche cui causare incendi e scosse elettriche. Il danneggiamento di una tubazione del gas cui causare un'esplosione. La penetrazione in una conduittura dell'acqua provoca danni materiali e cui causare una scossa elettrica.
- Durante il lavoro mantenere saldamente l'eletttroutensile con entrambe le mani ed assumere una postura sicura. Per guidare in sicurezza l'eletttroutensile occorre usare entrambe le mani.
■ Bloccare il pezzo da lavorare. Un pezzo da lavorare fissato saldamente in un dispositivo di bloccaggio è tenuto con sicurezza molto magiore che con la mano.
Non usare I'electrontroutensile se il cavo è danneggiato. Non toccare il cavo danneggiato e, se il cavo subisce danni durante il lavoro, estrarre la spina di rete. Il cavo danneggiato aumento il rischio di una scossa elettrica.
Utilizzare solo utensili con mandrino SDS-max. Controllare il corretto bloccaggio tirando l'utensile.
Fare sostuire immediatamente una ghiera antipolvere danneggiata. La ghiera antipolvere impedisce la penetrazione della polvere nel mandrino.
Lo sviluppo di polvere da materiali come vernici contenti piombo, alcuni tipi di legno, minerali e metalli cui rappresentare un pericolo per l'operatore o per le personne che si trovano nelle vicinanze. La respirazione oppure il contatto con queste polveri possono causare malattie delle vie respiratorioio e/o reazioni allergiche.
- Provvedere ad una Buona ventilazione delippo di lavoro!
- Se possibile, utilizzato un'aspirazione delle polveri esterna.
- Si raccomanda l'impiego di una maschera di respirazione con classe dichio P2.
Non lavorare materiali che, nella lavorazione, liberano sostanze nocive alla salute (ad es. amiente).
Per contrassegnare l'electroutensile usare solo targhette adesive. Non praticare fori nella carcassa.
La tensione di rete e l'indicazione di tensione sulla targhetta d'identificazione devono coincidere.
Rumore e vibrazione
I valori di rumore e vibrazione sono stati rilevati secondo EN 60745.
Il livello di rumore ponderato A dell'apparecchio è tipicamente:
- Livello di pressione acustica LpA 96 dB(A);
Livello di potenza acustica LWA : 107 dB(A); - Incertezza K: 3 dB.
Valore totale di vibratione: - Durante la foratura a percussione: Valore di emissione a_h 8,9 m/s 2 - Incertezza K: 1,5 m/s 2
- Durante la scalpella: Valore di emissione a_h : 14,2 m/s 2
- Incertezza K: 1.5 m/s 2
ATTENZIONE!
I valori di misura indicate sono validi solo per apparecchi nuovi. Nell'impiego quotidiano i valori di rumore e vibrazione cambiano.
AVVERTENZA!
Il livello di vibrazioni indicate in queste istruzioni è stato misurato conformmente ad un procedimento di misura standardizzato in EN 60745 e più essere utilizzato per il confronto tra eletttroutensili. Tale procedimento è idoneoanche per una valutazione temporanea della sollecitatione da vibrazioni. Il livello di vibrazioni indicate rappresenta gli impieghi principali dell'eletttroutensile. Se tuttavia l'eletttroutensile viene impiegato per altri usi, con diverso utensile montato o manutenzione insufficiente, il livello di vibrazioni può differire. Ciò più aumento notevolmente la sollecitatione da vibrazioni per tutte la durata del lavoro.
Per un'esatta stima della sollecitazione da vibrazioni si devono considerare ancche i tempi nei quali l'apparecchio è spento oppure è in funzione ma non è effettivamente impiegato. Ciò può ridurre notevolmente la sollecitazione da vibrazioni per tutte la durata del lavoro. Per proteggere l'operatore dall'effetto delle vibrazioni, stabilire misure di sicurezza aggintive, come ad esempio: manutenzione dell'eletttroutensile e degli utensili impiegati, riscaldamento delle mani, organizzazione delle procedure di lavoro.
PRUDENZA!
In caso di pressione acustica superiore a 85 dB(A) indossare la protezione acustica.
Dati tecnici
| Martello perforatore scalpellatore | CHE 5-40 SDS-max | |
| Potenza assorbita nominale | W | 1 1 |
| Numero di giri a vuoto min | -1 | 380 |
| Frequenza di percussione a vuoto | min-1 | 2900 |
| Max. energia di percussione singola (secondo la "EPTA-procedure 05/2009") | J | 10 |
| Lubrificazione Grasso | ||
| Portautensile SDS-max | ||
| Diametro max. foro - calcestruzzo - muratura (punta a corona in metallo duro) | mm mm | 4090 |
| Peso secondo la "EPTA-procedure 01/2003" | kg 6,4 | |
| Classe di protezione | II / [2] | |
Guida rapida
1 Ghiera antipolvere
2 Manicotto di serraggio
3 Manopola per la modalità di lavoro
4 Sistema antivirusrazione
5 Interrupttore
6 Impugnatura
7 Cavo d'alimentazione
8 Impugnatura supplementare
9 Targhetto d'identificazione *
10 Rotella di regolazione per la preselezione di velocità di rotazione e percussione
11 LED: stand-by
12 Grasso per l'utensile
- non visible
Istruzioni per l'uso
Prima della messa in funzione
Disimballare eletttroutensile ed accessori e controllare la completenessza della fornitura ed eventuali danni da trasporto.

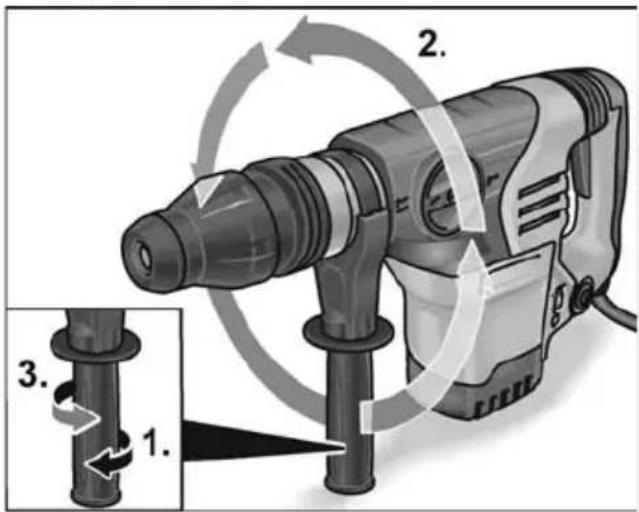

Regolazione dell'impugnatura supplementare
ATTENZIONE!
Prima di qualsiasi lavoro sull'elettroutensile estrarre la spina di rete.
PRUDENZA!
Usare I'eletroutensile solo con I'impugnatura supplementare montata. L'impugnatura supplementare più essere ruotata in una posizione qualsiasi, per garantire un lavoro in sicurezza ed ergonomico.
■ Allentare il serraggio ruotando l'impugnatura supplementare in senso antiorario (1.).
Portare l'impugnatura supplementare nella posizione desiderata (2.).
Fissare la posizione regolata girando l'impugnatura supplementare in senso orario (3.).
Cambio degli utensili
ATTENZIONE!
Prima di qualsiasi lavoro sull'elettroutensile estrarre la spina di rete.
PRUDENZA!
Gli utensili impiegati possono surriscaldarsi. Indossare guanti protettivi!
AVVERTENZA!
Gli utensili utilizzati devono disporre di un codolo SDS-max.

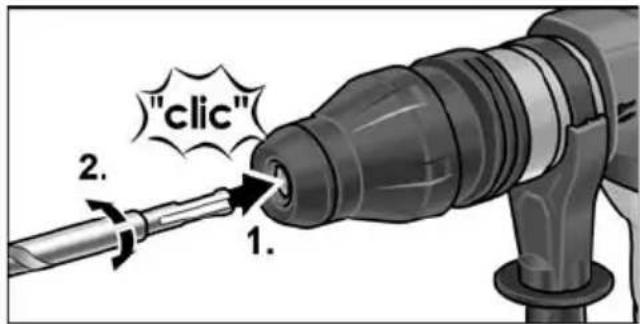

Inserimento degli utensili
Pulire l'utensile e ingrassare leggermente il codolo.
Controllare la ghiera antipolvere. -Pulire la ghiera, se sporca.
-Fare sosituire la ghiera antipolvere se difettosa.
■ Inserire (1.) e ruotare (2.) l'utensile finché non si blocca.
- Controllare il bloccaggio tirando l'utensile.

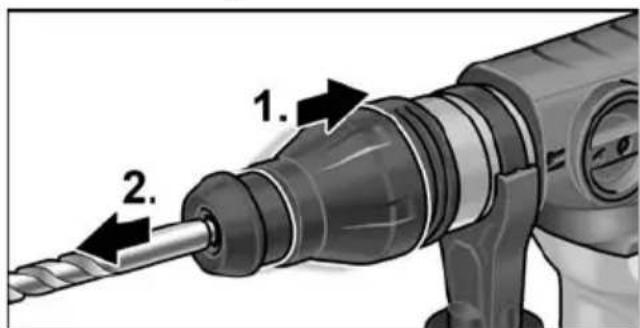

Rimozione degli utensili
Tirare indietro il manicotto di serraggio (1.).
Rimuovere l'utensile (2.).

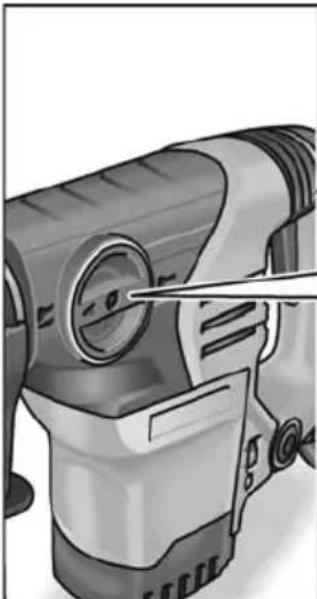

Impostazione della modalità di lavoro
PRUDENZA!
Cambiare modalità di lavoro solo quando I'eeltroutensile è fermo.
-
Girare la manopola fino a farla scattare in modo udibile nella modalità di lavoro desiderata:
-
Foratura a percussione
- Scalpellatura
- Posizionamento dello scalpello (vedi除去)
AVVERTENZA!
In tutte le positioni la manopola deve scattare in modo udibile.
- Nella posizione per la regolazione dello scalpello (3.) non accendere l'elettrotensile.

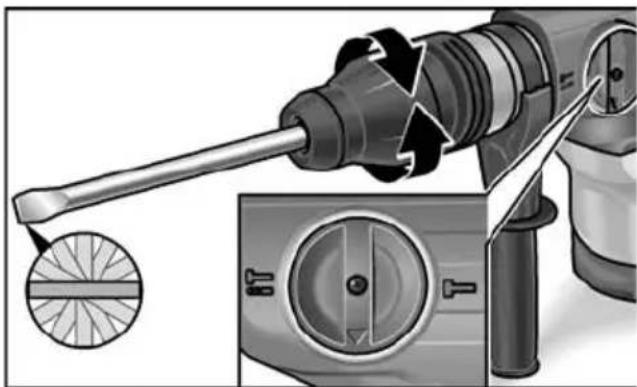

Posizionamento dello scalpello
Lo scalpello può essere regolato su 12 positizioni (ogni spostamento 30^ ).
Portare la manopola della modalità di lavoro nella posizione indicata.
■ Ruotare lo scalpello fino a raggiungere l'angolazione desiderata.
Regolare la manopola della modalità di lavoro sul symbolo

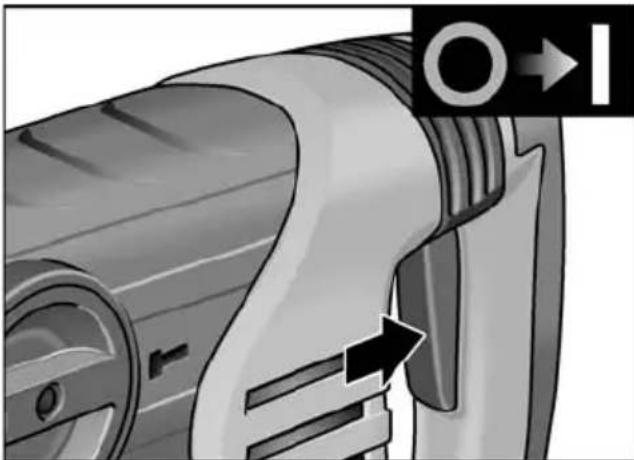

Accensione dell'elettroutensile
Premere e mantenere premuto l'interruttore.
Spagnere l'apparecchio:
Rilasciare l'interruttore.
Giunto di sicurezza
PRUDENZA!
Se scatta il giunto di sicurezza, spegnere immediatamente l'apparecchio!
Il giunto di sicurezza stacca il motore dall'utensile quando si supera un valore limite predefinito del momento torcente. L'utensile impiegato si ferma. Con quostosi protegono motore ed ingranaggio da eventuali danni.
Istruzioni per il lavoro
i AVVERTENZAI
Il meccanismo del martello inizia a lavorare solo a partire da una determinata temperatura d'esercizio. Lavorando a basse temperature ambientali, spingere saldamente la punta dell'utensile contro la superficie di lavoro quando l'apparecchio è in funzione. All'occorrezza ripetere l'operazione, finché viene raggiunta la temperatura d'esercizio e il meccanismo del martello inizia a lavorare.
Foratura a percussione
- Portare la manopola della modalità di lavoro sul symbolo
- Introduzione della punta da trapano.
- Regolare l'impugnatura supplementare sulla posizione desiderata.
- Inserire la spina di alimentazione.
- Afferrare l'elettroutensile con entrambé le mani ed assumere la postura di lavoro.
- Appoggiare la punta da trapano ed accendere l'elettROUTensile.
- Spingere I'electroutensile con precauzione in avanti.
- Eseguito il foro, specnere l'apparecchio.
- Estrarre la spina d'alimentazione.
Scalpellatura
- Introjure lo scalpello.
- Portare la manopola della modalità di lavoro nella posizione per la regolazione dello scalpello.
- Ruotare lo scalpello nella posizione desiderata.
- Regolare la manopola della modalità di lavoro sul symbolo
- Regolare l'impugnatura supplementare sulla posizione desiderata.
- Inserire la spina di alimentazione.
- Afferrare l'elettroutensile con entrambé le mani ed assumere la postura di lavoro.
-
Accendere I'electrontroutsile.
-
Durante la scalpellatura spingere con precauzione l'eeltroutensile in avanti, in modo che non salti.
- Eseguito il lavoro, spegnere l'apparecchio.
- Estrarre la spina d'alimentazione.
Altre avertenze
- L'uso di utensili "affilati" aumento la produttività del lavoro e la durata utile dell'eletttroutensile.
- Lavorare possibilmente ad intervalli: 30 sec. lavoro, 90 sec. raffreddamento.
- Dopo il lavoro pulire l'eeltroutensile e riporlo nella valigia di trasporto in un luogo asciutto.
Manutenzione e cura
ATTENZIONE!
Prima di qualsiasi lavoro sull'elettroutensile estrarre la spina di rete.
Pulizia
Pulire regolarmente l'apparecchio e le fissure di ventilazione. La Frequenza dipende dal materiale lavorato e alla durata dell'uso. Soffiare regolarmente con aria compressa secca l'interno della carcassa con il motore.
Spazzole di carbone
L'electroutensile è dotato di spazzole di sicurezza.
Raggiunto il limite di usura delle spazzole di sicurezza, l'electrontensile si spegne automaticamente.
i AVVERTENZAI
Per la sostituzione usare solo parti originali del produttore. In caso di uso di prodotti d'altra provenienza si estinguono i doveri di garanzia del produttore.
Attraverso le aperture di entrata aria posteriori si cui osservare lo scintillio delle spazzole durante il funzionamento.
In caso di forte scintillio delle spazzole, spegnere immediatamente l'eletttroutensile. Affidare l'eletttroutensile ad un'officina di assistenza clienti autorizzata dal costruttore.
Meccanismo
i AVVERTENZAI
Durante il periodo di garanzia, non svitare le viti sulla testa ingranaggi. In caso d'inosservanza si estinguono i doveri di garanzia del produttore.
L'elettROUTensile dispone di una lubricazione ad grasso. Fare eseguire ilchio/ rabbocco di grasso da un'officina di servizio autorizzata dal costruttore.
Riparazioni
Fare eseguire le riparazioni esclusivamente da un'officina del servizio assistenza clienti autorizzata dal produttore.
Se il cavo di alimentazione dell'elettroutensile è danneggiato, deve essere sostituito con uno speciale cavo di alimentazione (tip di collegamento X). Fornitura del cavotramite il servizio assistenza clienti FLEX.
Ricambi ed accessori
Per altri accessori, specialmente utensili montati, consultare il catalogo del produttore.
Per i disegni esplosi e le liste dei ricambi consultare il nostro dato: www.flex-tools.com
Avverenze per lo smaltimento
ATTENZIONE!
Rendere inservibili gli appearecchi fuori uso eliminando il cavo d'alimentazione.
Solo per paesi dell'UE.
Non gettare elettROUTensili nei rifiuti domestici!
Secondo la direttiva europea 2012/19/CE sui rifiuti di apparecchiature elettriche ed elettroniche e sua conversione nel diritto nazionale, gli elettROUTensili dismessi devono essere raccolti separatamente ed avviati ad un riciclaggio ecologico.
i AVVERTENZAI!
Informarsi presso il rivenditore specializzato sulle possibilità di smaltimento!
Conformità (C)
Dichiariamo sotto nostra esclusiva responsabilità che il prodotto descritto in "Dati tecnici" è conforme alle seguenti norme o documenti normativi:
EN 60745 conformamente alle norme delle direttive 2014/30/EU, 2006/42/CE, 2011/65/CE.
Il responsablee della documentazione tecnica: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr
Eckhard Ruhle Manager Research & Development (R & D)
Esclusione della responsabilita
Il produttore ed il suo rappresentante non rispondono di anni e lucro cessante derivanti da interruzione dell'esercizio dell'attività causata dal prodotto o da impossibilità d'utilizzazione del prodotto. Il costruttore ed il suo rappresentante non rispondono di anni causati da uso improprio o in combinazione con prodotti di altri costruttori.
