GEBRUIKSAANWIJZING CHE 5-40 Flex
Gebruike symbolen 51
Symbolen op het gereedschap 51
Voor uwveiligheid 51
Geluid en trillingen 52
Gebruiksaanwijzing 55
Onderhoud en verzorging 57
Afvoeren van verpakking en machine . . 58
C- conformiteit 58
Uitsluiting van aansprakelijkheid 58
Gebruike symbolen
WAARSCHUWING!
Geeft een onmiddelijk dreigend gevaar aan. Als de waarschuwing Niet in acht worden genomen, dreigen levensgevaarlijke of zeer ernstige verwondingen.
VOORZICHTIG!
Geeft een möglichke gevaarlijke situatie aan. Als de aanwijzing nicht in acht worden genomen, kan persoonlijk letsel of materiele schade het gevolg�n.
LET OP!
Geeft gebruikstips en belangrijke informatatie aan.
Symbolen op het gereedschap
Lees de gebruiksaanwijzing voordat u het gereedschap in gebruik neemt!
Draag een oogbescherming!
Draag een gehoor-bescherming!
Lichte adembescherming gebruiken!
Afvoeren van het oude apparaat (zie pagina 58)!
Isolatieklasse II (volledig geisoleerd)
Voor uw veiligheid
WAARSCHUWING!
Lees alle met het elektrisch gereedschap meegeleverde veiligheidsvoorschriften, aanwijzingen, afbeeldingen en specificaties.
Als de veiligheidsvoorschriften en aanwijzingen Niet in acht worden genomen, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben. Bewaar alle veiligheidsvoorschriften en aanwijzingen voor de toekomst.
Lees voordat u het elektrische gereedschap gebruikt en handel daarna volgens:
- deze gebruiksaanwijzing,
de „Algemene veiligheidsvoorschriften" voor het gebruik van elektrische gereedschappen in de meegeleverde brochure (documentnummer: 315.915), - de op deplaats van gebruik geldende regels en voorschriften ter voorkoming van ongevallen.
Dit elektrische gereedschap is geconstrueree volgens de stand van de techniek en de erkende veiligheidstechnische regels. Toch kennen bij het gebruik ervan levensgevaar en verwondingsgevaar voor de gebruiker en voor andere personen resp. bevaren voor beschadigingen aan de machine of aan andere zaken optreden. Het elektrische gereedschap mag alleen worden gebruikt
volgens de bestemming,
in een veiligheidstechnisch optimale toestand.
Verhelp storingen die de veilighheid in gevaar brengen onmiddelijk.
Gebruik volgens bestemming
De boor- en hakhamer CHE 5-40 SDS-max is bestemd
- voor professioneel gebruik in de industrien en door de vakman,
- voor hamerwerkzaamheden in metselwerk en beton, voor deuvel- en ankerbevestigingen en het boren van doorvoeren,
- voor lichte breekwerkzaamheden, voor het verwijderen van stucwerk en tegels,
- voor het gebruik met geschikt en door de fabrikant voor deze machine geadviseerd inzetgereedschap.
Veiligheidsvoorschriften voor hamers
Draag een gehoorbescherming. De bloatstelling aan lawaai kan gehoorverlies tot gevolg hebben.
- Gebruik bij het gereedschap geleverde extra handgrepen. Het verlies van de contrôle kan tot verwondingen leiden.
Houd het gereedschap alleen aan de geisoleerde greepvlakken vast als u werkzaamhedenuitvoertaarbij het inzetgereedschapverborgen stroomleidingen of de eigendstromkabel kan raken. Contact met een onder spanning staande leiding kan ook metalen delen van het gereedschap onder spanning zetten en tot een elektrische schok leiden.
Overige veiligheidsvoorschriften
- Gebruik een geschikt detectieapparaat om verborgen stroom-, gas- of waterleidingen op te sporen of raadpleeg hetplaatselijke energia- of waterleidingbedrijf. Contact met elektrische ledingen kan tot brand of een elektrische schok leiden. Beschadiging van een gasleiding kan tot een explosie leiden. Breuk van een waterleiding veroorzaakt materièle schade en kan een elektrische schok veroorzaken.
Houd het elektrische gereedschap tijdens de werkzaamheden stevig met beiden handen vast en zorg ervoor dat u stevig staat. Het elektrische gereedschap worden met twee handen veiliger geleid.
Zet het werkstuk vast. Een in een spanvoorziening vastgezet werkstuk worden beter vastgehonden dan u met uw hand kunt doein. - Gebruik het elektrische gereedschap nicht met een beschadigde kabel. Raak de beschadigde kabel Niet aan en trek de stekker uit het stopcontact als de kabelijdens de werkzaamheden worden beschadigd. Beschadigde kabels vergroten het risico van een elektrische schok.
Alleen gereedschappen met SDS-max gereedschapsopname inzetten. De correcte vergrendeling controleren door aan het toebehoren te trekken.
Een beschadigde stofbeschemingskap onmiddelijkCTXlen verrangen.De stof beschemingskap voorkomt dat er stof in de gereedschapsopname komt.
Vrijkomend stof van materialen zoals loodhoudende verf, enkele houtsoorten, mineralen en metaal hunnen een gevaar vormen voor de bedienende personen of personen in de buurt. Inademing of aanraking van dit stof kan tot aandoeningen van de ademwegen en/of allergische reacties voeren.
-Voor goede ventilatie van de werkomgeving zorgen!
- Indien möglich externe stofafzüiging gebruiken.
-Het gebruik van een ademmasker met filterklasse P2 wordt geadviseerd.
- Geen materialen bewerken waar bij voor de gezondheid gevaarlijke stoffen vrijkomen (bijvoorbeeld asbest).
Gebruik voor het markeren van het elektrische gereedschap alleen stickers. Boor geen gaatjes in het machinehuis.
De netspanning en de op het typeplaatje vermelde spanningsgeevens要去en overeenkomen.
Geluid en trillingen
De geluids- en trillingswaarden zijn vastgesteld volgens norm EN 60745.
Het A-gewaardeerde geluidsniveau van het gereedschap bedraagt kenmerkend:
- Geluidsdrukniveauu L pA: 96 dB(A);
- Geluidsvermogenniveau L _WA: 107 dB(A);
- Onzekerheid K: 3 dB.
Totale trillingswaarde:
-bij hamerboorwerkzaamheden:
Emissiewaarde a h: 8,9 m/s
- Onzekerheid K: 1,5 m/s
- bij hakwerkzaamheden:
Emissiewaarde a_h 14,2 m/s
- Onzekerheid K: 1,5 m/s
A LET OPI
De aangegeven meetwaarden gelden voor neue apparaten. Bij dagelijks gebruik veranderen geluids- en trillingswaarden.
i LET OPI!
Het is deze instructies vermelde trillingsniveau is gemeten volgens de meetmethode zoals beschreiben in de norm EN 60745 en kan worden gezebruikt voor de onderlinge vergelijkking van elektrische gereedschappen. Het is ook geschikt voor een Voorlopige inschatting van de trillingsbelasting. Het vermelde trillingsniveau geldt voor de voornaamste toepassingen van het elektrische gereedschap. Indien het elektrische gereedschap worden gezebruikt voor andere toepassingen, met afwijkende inzetgereedschappen of zonder voldoende onderhoud, kan het trillingsniveau afwijken. Dit kan de trillingsbelasting over het gehele arbeidstijdvak duidelijk verhogen. Voor een nauwkeurige schatting van de trillingsbelasting moeten ook de tijden in aanmerking worden genomen waarin het gereedschap uitgeschakeld is, of waarin het wel loopt, maar nicht feitelijk worden gezebruikt. Dit kan de trillingsbelasting over het gehele arbeidstijdvak duidelijk verminderen. Leg aanvullende veiligheidsmaatregelen ter bescherming van de bediener gegen het effect van trillingen vast, zoals: onderhoud van elektrische gereedschap en inzetgereedschappen, warm houden van de handen, organiseatie van de arbeidsprocessen.
VOORZICHTIG!
Draag een gehoorbescherming bij een geluidsdruk van meer dan 85 dB(A).
Technische gegevens
| Boor- en hakhamer CHE 5-40 | SDS-max | |
| Opgenomen vermogen W | 1150 | |
| Onbelast toerental min | -1 | 380 |
| Onbelast aantal slagen | min-1 | 2900 |
| Max. slagkracht (volgens „EPTA-procedure 05/2009”) | J | 10 |
| Smering Vet | ||
| Gereedschapsopname | SDS-max | |
| Max. board diameter - Beton - Metselwerk (HM-boorkroon) | mm mm | 40 90 |
| Gewicht volgens „EPTA-procedure 01/2003" | kg 6,4 | |
| Isolatieklasse | II/□ | |

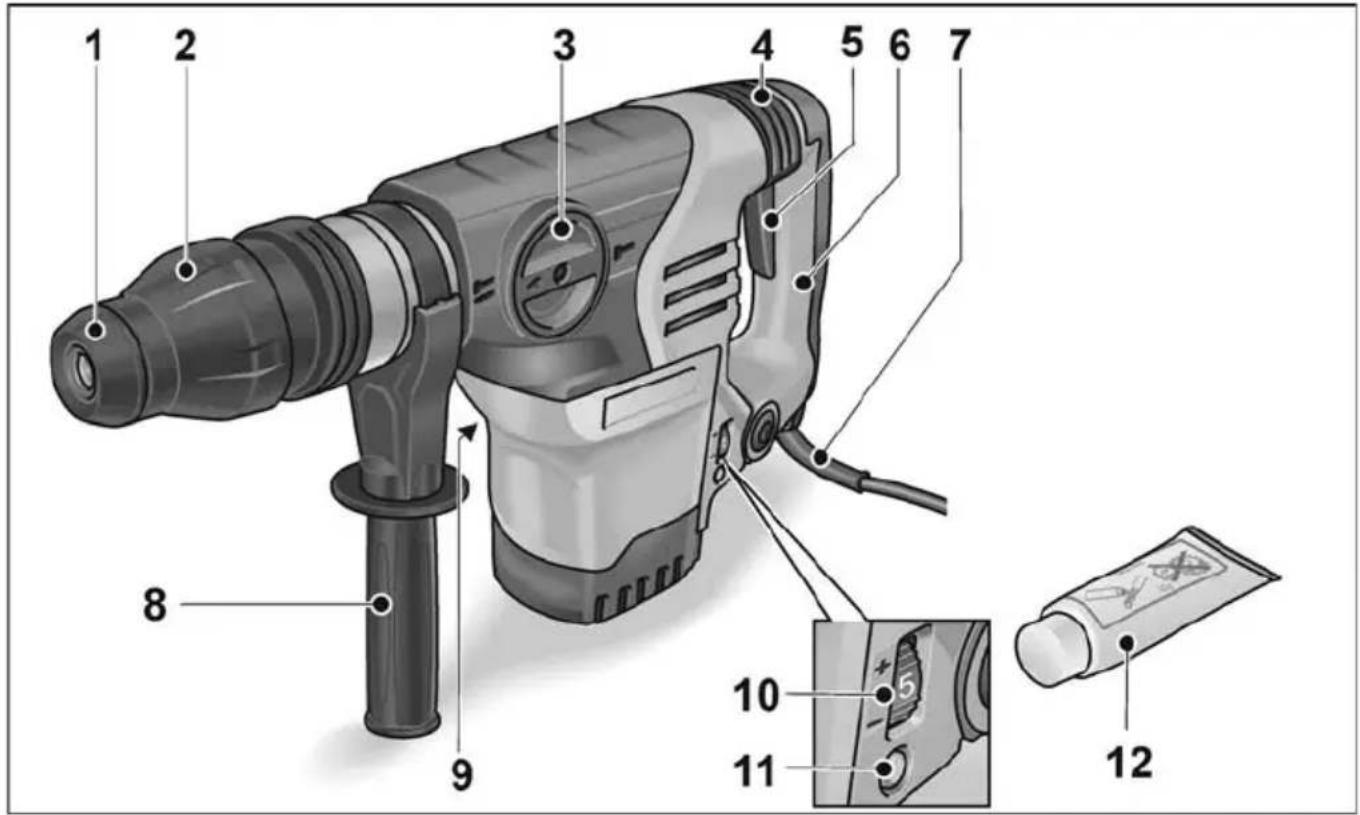

In één oogopslag
1 Stofbeschemkap
2 Vergrendelingshuls
3 Draaiknop voor werkmodus
4 Trillingsdemping
5 Schakelaar
6 Handgreep
7 Netsnoer
8 Extra handgreep
9 Typeplaatje *
10 Stelwiel voor Voorkeuze toerental en aantal slagen
11 LED: Gereed voor gebruik
12 Gereedschapsvet
*niet zichtbaar
Gebruiksaanwijzing
Voor de ingebruikneming
Pak het elektrische gereedschap uit en controllerer of het volledig geleverd is en geen transportschade heeft.

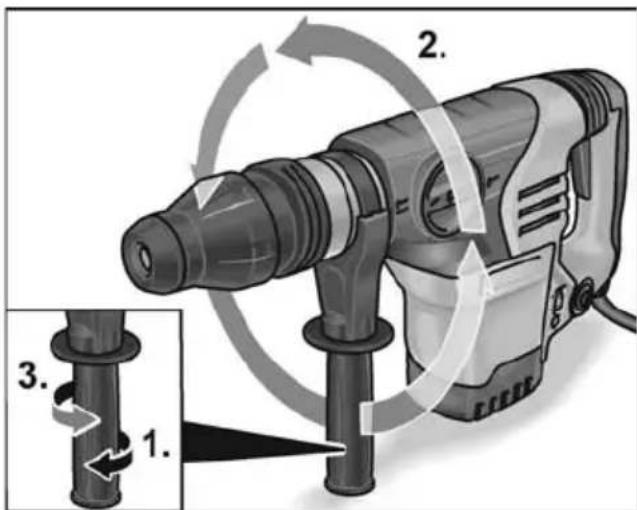

Extra handgreep verstellen
WAARSCHUWING!
Trek alsijd voor werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact.
VOORZICHTIG!
Elektrisch gereedschap alleen met gemonteerde extra handgreep gebruiken. De extra handgreep kan in elke willekeurige stand worden gedraaid om veilig en zonder vermoeidheid te konnen werken.
Klemschroef door draaien van de extra handgreep gegen de wijzers van de klok in losdraaien (1.).
Extra handgreep in de gewenste positie draaien (2.).
Door draaien van de extra handgreep met de wijzers van de klok mee de instelling vastzetten (3.).
Inzetgereedschap wisselen
WAARSCHUWING!
Trek algid voor werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact.
VOORZICHTIG!
Gebrukke inzetgereedschappen konnen heet worden. Draag werkhandsschoenen!
LET OPI!
Gebrukke gereedschappen moeten over een SDS-max-schacht beschikken.

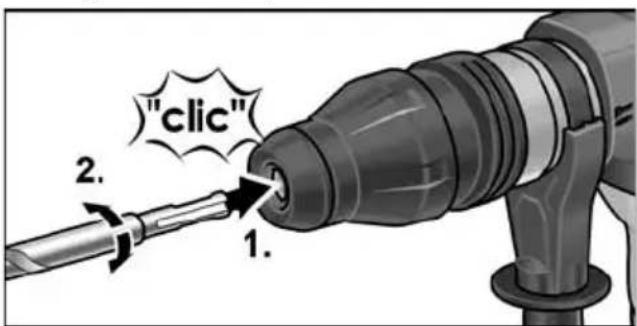

Inzetgereedschap inzetten
Gereedschap reinigen en de schachtlicht invetten.
Stofbeschemkap controlleren.
- Vuil geworden kap reinigen.
- Defecte stofbeschemkap latentervangen.
Inzetgereedschap inzetten (1.) en draaien (2.) tot het vergrendelt.
Vergrendeling controlleren door aan het inzetgereedschap te trekken.

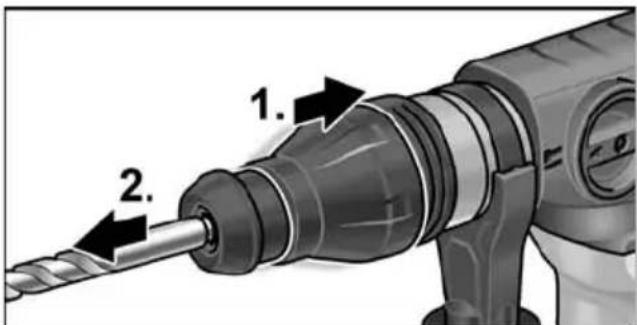

Verwijdersen van de inzetgereedschappen
Vergrendelingshulsaarachterentrekken(1.).
Inzetgereedschap verwijderen (2.).

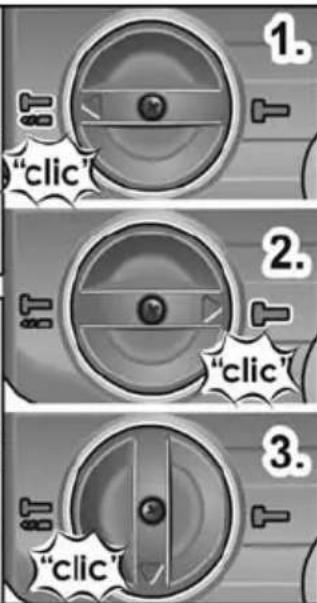

Werkmodus instellen
VOORZICHTIG!
Werkmodus alleen veranderen als het elektrische gereedschap stilstaat.
Draaiknop maar de gewenste werkmodus draaien en hoorbaar vastklikken:
- Hameren
- Hakken
- Instellen van de hakpositionie (zie waar)
LET OP!
In alle posities moet de draaiknop hoorbaar vastklikken.
In de stand voor het instellen van de hakpositie (3.) het elektrische gereedschap Niet inschakelen.

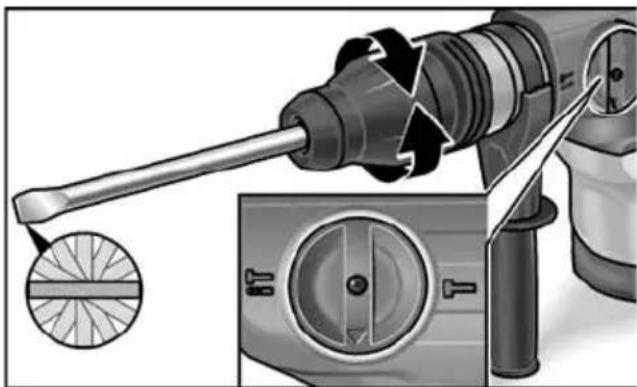

Instellen van de hakpositie
De beitel kan in 12 standen (telkens 30^ verder verplaatst) worden ingesteld.

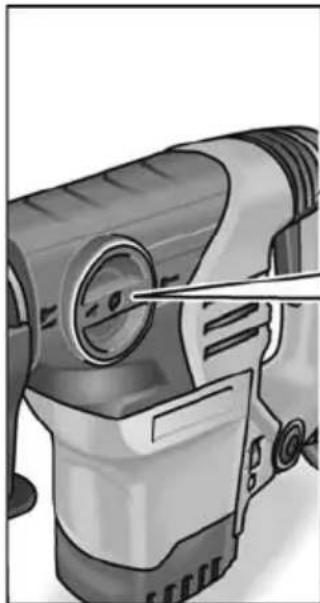

Draaiknop voor werkmodus in de getoonde positie zetten.
Beitel draaien tot de beitel de gewenste hoek heeft.
Draaiknop voor werkmodus op het symbolzetten.

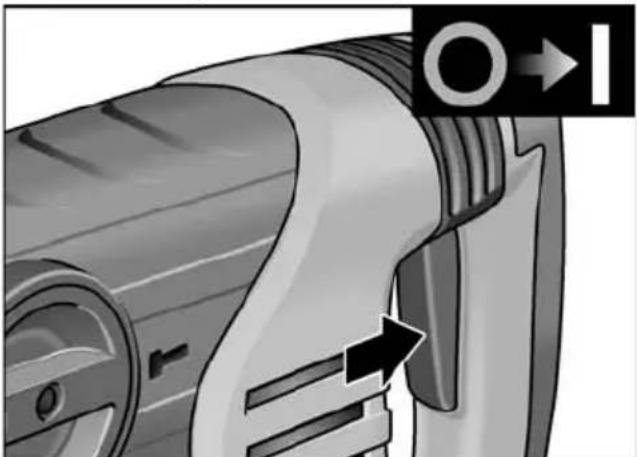

Elektrisch gereedschap inschakelen
Druk de schakelaar in en houd deze vast. Apparaat uitschakelen:
Laat de schakelaar los.
Veiligheidskoppeling
VOORZICHTIIGI
Als de veiligheidskoppeling geactiveerd wordt, onmiddelijk de machine uitschakelen.
De veiligheidskoppeling onderbreekt de verbinding tussen motor en inzetgereedschap als een vooraf ingestelde draaimomentgrenswaarde worden overschreden.
Het inzetgereedschap blijft staan.
Daardoor worden motor en transmissie van beschadigingen gezrijwaard.
Tips voor de werkzaamheden
i LET OPI
Het hamermechanisme begint pas vanaf een bepaalde bedrijfstemperatuur te werken. Bij werkzaamheden op een lage omgevingstemperatuur de gereedschapspunt stevig gegen het werkoppervlak drukken verwijl het apparatusat loopt. Indien nodig herhalen tot de bedrijfstemperatuur is bereikt en het hamermechanisme werkt.
Hameren
- Draaiknop voor werkmodus op het symbolzetten.
- Boor inzetten.
- Extra handgreep in de gewenste stand instellen.
- Steek de stekker in het stopcontact.
- Elektrisch gereedschap met beiden handen vastpakken en werkstand innemen.
- Boor aanzetten en elektrisch gereedschap inschakelen.
- Elektrisch gereedschap met gevoel\ haar voren duwen.
- Na beeindigen van de boring de machine uitschakelen.
- Stekker uithetstopcontacttrekken.
Hakken
- Beitel inzetten.
- Draaiknop voor werkmodus in de stand voor het instellen van de hakpositie zetten.
- Beitel in de gewenste stand draaien.
- Draaiknop voor werkmodus op het symbol het zetten.
- Extra handgreep in de gewenste stand instellen.
- Steek de stekker in het stopcontact.
- Elektrisch gereedschap met beiden handen vastpakken en werkstandinnemen.
- Elektrisch gereedschap inschakelen.
- Elektrisch gereedschap bij het hakken met gevoel maar voren duwen, zodat het Niet springt.
- Na beeindigen van de werkzaamheden de machine uitschakelen.
- Stekker uit het stopcontact trekken.
Overige opmerkingen
-Het gebruik van ,scherpe"inzetgereedschappen verhoogt het werkvermogen en de levensduur van het elektrische gereedschap.
-Indien mogelijk in intervallen werken: 30 seconden werken,90 seconden afkoelen.
Elektrisch gereedschap na de werkzaamheden reinigen en in de transportkoffer op een droge plaats bewaren.
Onderhoud en verzorging
WAARSCHUWING!
Trek altijd vór werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact.
Reiniging
Reinig de machine en de ventilatieopengen regelmatig. De frequen-tie van de reiniging is afhankelijk van het bewerkte materiaal en van de duur van het gebruik. Blaas de binnenzijde van het machinehuis met de motor regelmatig met droge perslucht door.
Koolborstels
Het elektrische gereedschap is voorzien van uitschakelkooolborstels.
Na het bereiken van de slijtagegrens van de uitschakelkoolborstels worden het elektrische gereedschap automatisch uitgeschakeld.
i LET OPI
Gebruik uitsluitend originele
vervangingsonderdelen van de fabrikant.
Bij het gebruik van onderdelen van een andere fabrikant vervallen de garantieverplichtingen van de fabrikant.
Door de luchttoeoperopeningen aan de achterzijde kuren de koolborstelvonken tijdens het gebruik worden geobserverænd. Bij ernstige vonden van de koolborstels het** elektrische gereedschap onmiddelijk uitschakelen. Elektrisch gereedschap bij een door de fabrikant erkende klantenservice afgeven.
Machinekop
i LET OPI!
Draai de schroeven op de machinekop tijdens de garantietijd Niet los.
Anders vervalen de garantieverplichtingen van de fabrikant.
Het elektrische gereedschap beschikt over een vetsmering. Vet verversen/bijvullen door een door de fabrikant erkende klantenservicewerkplaats lately uitvoeren.
Reparations
Laat reparationsuitsluitenduitvoerendooreen door de fabrikant erkende klantenservice.
Als de aansluitkabel van het elektrische gereedschap beschadigd is, moet deze worden verrangen door een specialaarvoor bedoelde aansluitkabel (aanbrengtype X).Deze is verkrijgbaar via de FLEX-klantenservice.
Vervangingsonderdelen en toebehoren
Zie voor overig toebehoren, in het bijzonder inzetgereedschappen, de catalogi van de fabrikant. Explosietekingen en onder-delenlijsten vindt u op once website: www.flex-tools.com
Afvoeren van verpakking en machine
WAARSCHUWING!
Maak een versleten machine onbruikbaardoor het netsnoer te verwijderen.
Alleen voor EU-landen.
Gooi elektrische gereedschappen
niet bij het huisvuil.
Volgens de Europese richtlijn 2012/19/EG betreffende afgedankte elektrische en elektronische apparatuur en de omzetting van de richtlijn in nationaalrecht要去en versletenelektrische gereedschappen apart worden ingezameld en op een voor het milieu verantwoorde wijze opnieuw worden gebruikt.
i LET OPI!
Vraag uw vakhandel maar de mogelijkheden om uw oude gereedschap af te gehen.
-conformiteit
Wij verklaren als alleen verantwoordelijk
dat het onder "Technische gegevens"
beschreiben product voldoet aan de volgende
normen en normatieve documenten: EN 60745 volgens de bepalingen van de
richtlijnen 2014/30/EU, 2006/42/EG, 2011/65/EG.
Verantwoordelijk voor technische
documentatie:
FLEX-Elektrowerkzeuge GmbH, R & D
Bahnhofstrasse 15, D-71711 Steinheim/Murr
Eckhard Ruhle Manager Research & Development (R & D)
Uitsluiting van aansprakelijkheid
De fabrikant enzem vertegenwoordiger zinnyiet aansprakelijk voor schade en verloen winst door onderbreking van de werkzaamheden die door het product of het niemogelijke gebruik van het product zijn veroorzaakt. De fabrikant enzem vertegenwoordiger zinnyiet aansprakelijk voor schade die door ondeskundig gebruik of in combinatie met producten van andere fabrikanten is veroorzaakt.
