| Produkta veids | Bezvadu zobzāģis |
| Zīmols | Fein |
| Modelis | ASAS 1821 K AS |
| Nominālais spriegums | 18 V |
| Tukšgaitas griešanas ātrums | 0 – 3 050 min⁻¹ |
| Gājiens | 21 mm |
| Maksimālais griešanas dziļums kokā | 200 mm |
| Maksimālais griešanas dziļums tēraudā (neleģēts) | 16 mm |
| Maksimālais caurules diametrs | 100 mm |
| Svars (atkarībā no akumulatora) | 2,3 – 3,3 kg |
| Asmens turētāja tips | SDS (ātra maiņa bez instrumentiem) |
| Ieteicamais akumulatora tips | GBA 18V... / ProCORE18V... (Litija-jonu) |
| Ieteicamais lādētājs | GAL 18... |
| Mainīgs režīms | Jā, ar spiedienu uz slēdzi |
| LED apgaismojums | Jā, iebūvēts |
| Ātrumu skaits | Nepārtraukti mainīgs |
| Lietošana | Koka, plastmasas, metāla, būvmateriālu zāģēšana |
| Īpašas funkcijas | Iegremdēšanas griešana, griešana pie sienas, asmens pagriežams par 180° |
| Apkope un tīrīšana | Notīrīt ventilācijas spraugas; ieeļļot asmens turētāju |
| Drošības aprīkojums | Ieslēgšanas bloķēšana, dubultā akumulatora bloķēšana |
| Garantija | Likuma garantija + FEIN ražotāja garantija |
| Rezerves daļas | Pieejamas vietnē www.fein.com (asmeņi, akumulatori, lādētāji) |
| Remontējamība | Remonts FEIN pilnvarotā servisā |
Bieži uzdotie jautājumi - ASAS 1821 K AS Fein
Lietotāju jautājumi par ASAS 1821 K AS Fein
0 jautājums par šo ierīci. Atbildiet uz tām, ko zināt, vai uzdodiet savu.
Uzdot jaunu jautājumu par šo ierīci
Lejupielādējiet instrukcijas savam Zāģis PDF formātā bez maksas! Atrodiet savu rokasgrāmatu ASAS 1821 K AS - Fein un atgūstiet kontroli pār savu elektronisko ierīci. Šajā lapā ir publicēti visi dokumenti, kas nepieciešami jūsu ierīces lietošanai. ASAS 1821 K AS zīmola Fein.

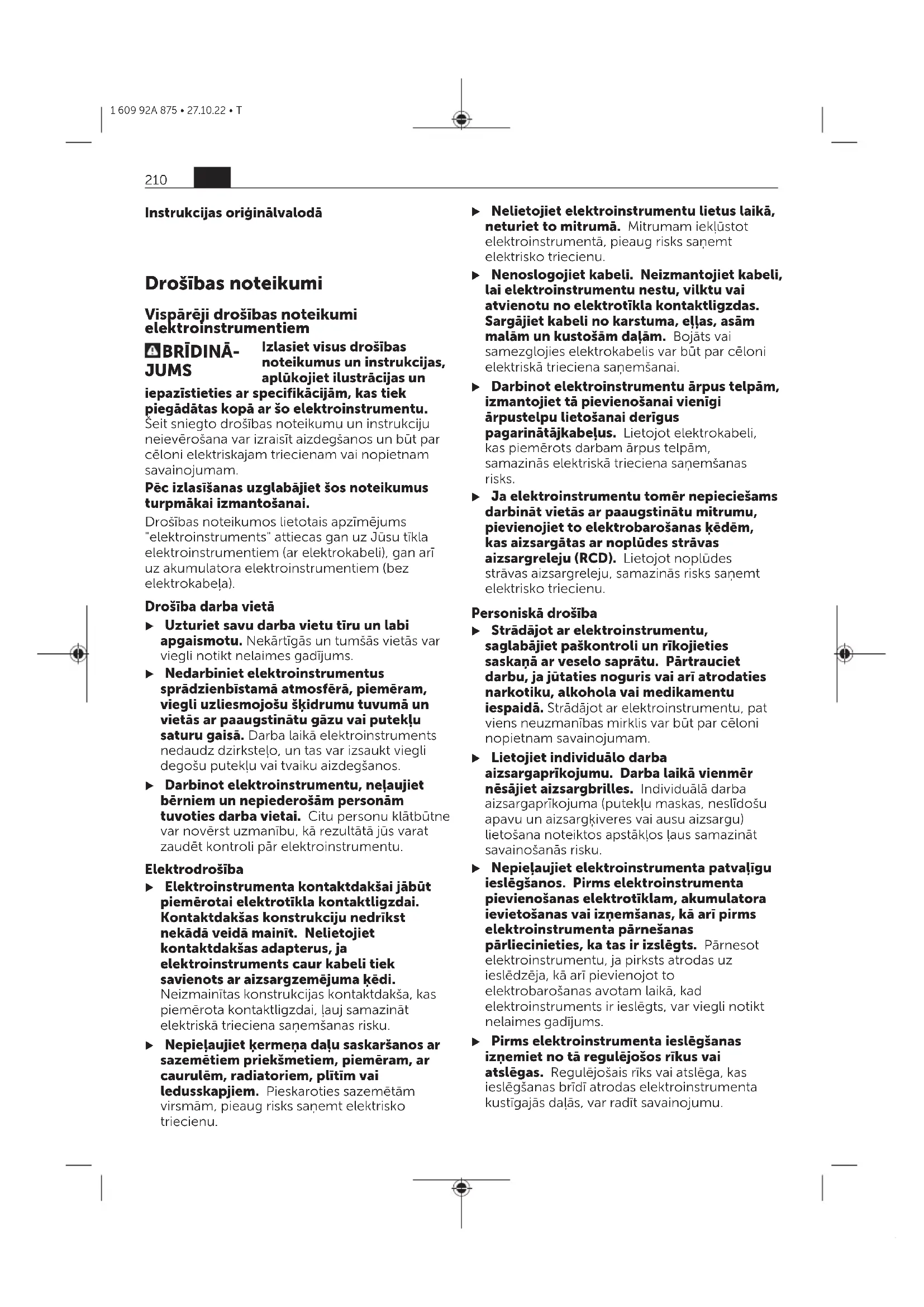

LIETOŠANAS INSTRUKCIJA ASAS 1821 K AS Fein
Instrukcijas originālvalodā
Drošibas noteikumi
Vispārēji drošības noteikumi elektroinstrumentiem
⚠ BRĪDINĀ- JUMS
Izlasiet visus drošības noteikumus un instrukcijas, aplūkojiet ilustrācijas un
iepazīstieties ar specifikācijām, kas tiek piegādātas kopā ar šo elektroinstrumentu.
Seit sniegto drošības noteikumu un instrukciju neievērošana var izraisīt aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam.
Pēc izlasīšanas uzglabājiet šos noteikumus turpmākai izmantošanai.
Drošības noteikumos lietotais apzīmējums "elektroinstruments" attiecas gan uz Jūsu tīkla elektroinstrumentiem (ar elektrokabeli), gan arī uz akumulatora elektroinstrumentiem (bez elektrokabela).
Drošība darba vietā
▶ Uzturiet savu darba vietu tīru un labi apgaismotu. Nekārtīgās un tumšās vietās var viegli notikt nelaimes gadījums.
Nedarbiniet elektroinstrumentus sprādzienbīstamā atmosfērā, piemēram, viegli uzliesmojošu škīdrumu tuvumā un vietās ar paaugstinātu gāzu vai putekļu saturu gaisā. Darba laikā elektroinstruments nedaudz dzirksteļo, un tas var izsaukt viegli degošu putekļu vai tvaiku aizdegšanos.
Darbinot elektroinstrumentu, neļaujiet bērniem un nepiederošām personām tuvoties darba vietai. Citu personu klātbūtne var novērst uzmanību, kā rezultātā jūs varat zaudēt kontroli pār elektroinstrumentu.
Elektrodrošiba
Elektroinstrumenta kontaktdakšai jäbüt piemërotai elektrotikla kontaktligzdai. Kontaktdakšas konstrukciju nedrikst nekädä veidä mainit. Nelietojiet kontaktdakšas adapterus, ja elektroinstruments caur kabeli tiek savienots ar aizsargzemëjuma këdi.
Neizmainītas konstrukcijas kontaktdakša, kas piemērota kontaktligzdai, lauj samazināt elektriskā trieciena saņemšanas risku.
▶ Nepiełaujiet kermana dału saskaršanos ar sazemëtiem priekšmetiem, piemëram, ar caurulëm, radiatoriem, plitim vai ledusskapjiem. Pieskaroties sazemëtäm virsmäm, pieaug risks saņemt elektrisko triecienu.
▶ Nelietojiet elektroinstrumentu lietus laikā, neturiet to mitrumā. Mitrumam iekļūstot elektroinstrumentā, pieaug risks saņemt elektrisko triecjenu.
▶ Nenoslogojiet kabeli. Neizmantojiet kabeli, lai elektroinstrumentu nestu, vilktu vai atvienotu no elektrotikla kontaktligzdas. Sargājiet kabeli no karstuma, ellas, asām malām un kustošām daļām. Bojāts vai samezglojies elektrokabelis var būt par cēloni elektriskā trieciena saņemšanai.
Darbinot elektroinstrumentu ārpus telpām, izmantojiet tā pievienošanai vienīgi ārpustelpu lietošanai derīgus pagarinātājkabelus. Lietojot elektrokabeli, kas piemērots darbam ārpus telpām, samazinās elektriskā trieciena saņemšanas risks.
Ja elektroinstrumentu tomër nepieciešams darbinät vietäs ar paaugstinätu mitrumu, pievienojiet to elektrobarošanas këdëm, kas aizsargātas ar noplūdes strāvas aizsargreleju (RCD). Lietojot noplūdes strāvas aizsargreleju, samazinās risks saņemt elektrisko triecienu.
Personiskā drošība
Strādājot ar elektroinstrumentu, saglabājiet paškontroli un rīkojieties saskaņa ar veselo saprātu. Pārtrauciet darbu, ja jūtaties noguris vai ari atrodaties narkotiku, alkohola vai medikamentu iespaidā. Strādājot ar elektroinstrumentu, pat viens neuzmanības mirklis var būt par cēloni nopietnam savainojumam.
Lietojiet individuālo darba aizsargaprīkojumu. Darba laikā vienmēr nēsājiet aizsargbrilles. Individuālā darba aizsargaprīkojuma (putekļu maskas, neslīdošu apavu un aizsargkiveres vai ausu aizsargu) lietošana noteiktos apstākļos Įaus samazināt savainošanās risku.
▶ Nepieļaujiet elektroinstrumenta patvalīgu ieslēgšanos. Pirms elektroinstrumenta pievienošanas elektrotiklam, akumulatora ievietošanas vai izņemšanas, kā arī pirms elektroinstrumenta pārnešanas pārliecinieties, ka tas ir izslēgts. Pārnesot elektroinstrumentu, ja pirksts atrodas uz ieslēdzēja, kā arī pievienojot to elektrobarošanas avotam laikā, kad elektroinstruments ir ieslēgts, var viegli notikt nelaimes gadījums.
Pirms elektroinstrumenta ieslēgšanas izņemiet no tā regulējošos rīkus vai atslēgas. Regulējošais rīks vai atslēga, kas ieslēgšanas brīdī atrodas elektroinstrumenta kustīgajās daļās, var radīt savainojumu.
lv
211
Nesniedzieties pārāk tālu. Jebkurā situācijā saglabājiet līdzsvaru un stingru stāju. Tas atvieglos elektroinstrumenta vadīšanu neparedzētās situācijās.
▶ Nēsājiet darbam piemērotu apgērbu. Darba laikā nenēsājiet brīvi plandošas drēbes un rotaslietas. Netuviniet garus matus un drēbes kustošām daļām. Valīgas drēbes, rotaslietas un gari mati var iekerties kustošajās daļās.
Ja elektroinstrumenta konstrukcija lauj tam pievienot puteklu uzsükšanas vai saväkšanas, nodrošiniet, lai tā būtu pievienota un tiktu pareizi lietota. Pielietojot puteklu saväkšanu, samazinās to kaitīgā ietekme uz veselību.
▶ Nepalaujieties uz iemanâm, kas iegūtas, bieži lietojot instrumentus, neieslīgstiet pašapmierinātibā un neignorējiet instrumenta drošas lietošanas principus. Neuzmanīgas rīcības dēļ dažās sekundes daļās var gūt nopietnu savainojumu.
Saudzīga apiešanās un darbs ar elektroinstrumentiem
▶ Nepārslogojiet elektroinstrumentu. Ikvienam darbam izvēlieties piemērotu elektroinstrumentu. Elektroinstruments darbojas labāk un drošāk pie nominālās slodzes.
▶ Nelietojiet elektroinstrumentu, ja to ar ieslėdzėja palīdzību nevar ieslėgt un izslėgt. Elektroinstruments, ko nevar ieslėgt un izslėgt, ir bīstams lietošanai un to nepieciešams remontėt.
Pirms elektroinstrumenta regulēšanas, piederumu nomaiņas vai novietošanas uzglabāšanai atvienojiet tā elektrokabela kontaktdakšu no barojošā elektrotikla vai izņemiet no tā akumulatoru, ja tas ir izņemams. Šādi iespējams novērst elektroinstrumenta nejaušu ieslēgšanos.
Ja elektroinstruments netiek lietots, uzglabājiet to piemērotā vietā, kur elektroinstruments nav sasniedzams bērniem un personām, kuras neprot ar to rīkoties vai nav iepazinušās ar šiem noteikumiem. Ja elektroinstrumentu lieto nekompetentas personas, tas var apdraudēt cilvēku veselību.
Savlaicīgi apkalpojiet elektroinstrumentus un to piederumus. Pārbaudiet, vai kustigās daļas nav nobīdījušās un ir droši iestiprinātas, vai kāda no daļām nav salauzta un vai nepastāv jebkuri citi apstākli, kas varētu nelabvēlīgi ietekmēt elektroinstrumenta darbību. Ja elektroinstruments ir bojāts, nodrošiniet, lai tas pirms lietošanas tiktu izremontēts.
Daudzi nelaimes gadijumi notiek tāpēc, ka elektroinstruments pirms lietošanas nav pienācīgi apkalpots.
Uzturiet griezošos darbinstrumentus asus un tīrus. Rūpīgi kopti elektroinstrumenti, kas apgādāti ar asiem griezējinstrumentiem, lauj strādāt daudz ražīgāk un ir vieglāk vadāmi.
Lietojiet vienīgi tādus elektroinstrumentus, piederumus, darbinstrumentus utt., kas atbilst šeit sniegtajiem norādījumiem, nēmot vērā arī konkrētos lietošanas apstāklus un veicamā darba raksturu.
Elektroinstrumentu lietošana citiem mērkiem, nekā tiem, kuriem to ir paredzējis ražotājs, ir bīstama un var novest pie neparedzamām sekām.
Uzturiet elektroinstrumenta rokturus un noturvirsmas sausas, tiras un brivas no ellas un smērvielām. Slideni rokturi un noturvirsmas traucē efektīvi rīkoties ar elektroinstrumentu un to droši vadīt neparedzētās situācijās.
Saudziga apiešanās un darbs ar akumulatora elektroinstrumentiem
Akumulatoru uzlādei lietojiet tikai ražotāja norādīto uzlādes ierīci. Ikviena uzlādes ierīce ir paredzēta tikai noteikta tipa akumulatoram, un mēginājums to lietot cita tipa akumulatoru uzlādei var novest pie uzlādes ierīces un/vai akumulatora aizdegšanās.
Lietojiet elektroinstrumentos tikai tiem ipaši paredzētus akumulatorus. Cita tipa akumulatoru lietošana var būt par cēloni savainojumam vai novest pie elektroinstrumenta un/vai akumulatora aizdegšanās.
▶ Laikā, kad akumulators netiek lietots, nepieļaujiet, lai tā kontakti saskartos ar saspraudēm, monētām, atslēgām, naglām, skrūvēm vai citiem nelieliem metāla priekšmetiem, kas varētu veidot savienojumu starp kontaktiem, izraisot īsslēgumu. īsslēgums starp akumulatora kontaktiem var radīt apdegumus un izraisīt aizdegšanos.
▶ Nepareizi lietojot akumulatoru, no tā var izplūst škidrais elektrolīts; nepieļaujiet tā nonākšanu saskarē ar ādu. Ja tas tomēr ir nejauši noticis, noskalojiet elektrolītu ar ūdeni. Ja elektrolīts nonāk acīs, meklējiet ārsta palīdzību. No akumulatora izplūdušais elektrolīts var izsaukt ādas iekaisumu vai pat apdegumu.
▶ Nelietojiet akumulatoru vai elektroinstrumentu, ja tas ir bojāts vai modificēts. Bojāti vai modificēti akumulatori var radīt neparedzētas situācijas, kuru rezultātā
var notikt aizdegšanās vai sprādziens, kā arī var rasties savainojuma risks.
Neturiet elektroinstrumentu vai akumulatoru uguns tuvumā vai vietā ar augstu temperatūru. Elektroinstrumenta vai akumulatora atrašanās uguns tuvumā vai vietā, kur temperatūra pārsniedz 130 °C, var izraisīt sprādzienu.
▶ levērojiet visas uzlādēšanas instrukcijas un neuzlādējiet akumulatoru vai elektroinstrumentu pie temperatūras, kas atrodas ārpus instrukcijā norādīto pielaujamo temperatūras vērtību diapazona robežām. Uzlādējot akumulatoru neatbilstošā veidā vai pie temperatūras, kas atrodas ārpus pielaujamo temperatūras vērtību diapazona robežām, tas var tikt bojāts, kā arī var pieaugt aizdegšanās risks.
Apkalpošana
Nodrošiniet, lai elektroinstrumenta remontu veiktu kvalificēts personāls, nomaiņai izmantojot vienīgi identiskas rezerves daļas. Tikai tā ir iespējams panākt un saglabāt vajadzīgo darba drošības līmeni.
▶ Nekādā gadījumā neveiciet bojātu akumulatoru apkalpošanu. Akumulatoru apkalpošanu drīkst veikt tikai ražotājs vai tā pilnvaroti servisa speciālisti.
Drošības noteikumi zobenzāgiem
▶ Turiet elektroinstrumentu aiz izolētajām noturvirsmām, veicot darbības, kuru laikā griešanas piederums var skart slēptus elektriskos vadus. Griešanas piederumam skarot spriegumnesošus vadus, spriegums nonāk arī uz elektroinstrumenta nenosegtajām metāla daļām, kā rezultātā lietotājs var saņemt elektrisko triecienu.
Lietojiet spiles vai citu praktisku ierīci, lai atbalstitu apstrādājamo priekšmetu un nostiprinātu to uz stabilas platformas. Turot apstrādājamo priekšmetu ar roku vai atbalstot to ar savu kermani, apstrādājamais priekšmets nenoturas stabilā stāvoklī un var izraisīt kontroles zaudēšanu pār darba procesu.
Netuviniet rokas zāgēšanas trasei. Neturiet rokas zem apstrādājamā priekšmeta.
Kermeṇa daļu saskaršanās ar zāga asmeni var radīt savainojumu.
Darba laikā stingri turiet elektroinstrumentu ar abām rokām un ienemiet stabilu kermena stāvokli.
Elektroinstrumentu ir drošāk vadīt ar abām rokām.
- Kontaktējiet darbinstrumentu ar apstrādājamo priekšmetu tikai pēc elektroinstrumenta ieslēgšanas. Tas Įaus izvairīties no atsitiena, kas var notikt,
darbinstrumentam iestrēgstot apstrādājamajā priekšmetā.
▶ Sekojiet, lai balstpläksne zāgēšanas laikā vienmēr būtu cieši piespiesta zāgējamajam priekšmetam. Pretējā gadījumā zāga asmens var iekerties un izraisīt kontroles zaudēšanu pār elektroinstrumentu.
▶ Pēc zāgēšanas izslēdziet elektroinstrumentu un tikai tad izvelciet zāga asmeni no zāgējuma, vispirms nogaidot, līdz asmens ir pilnīgi apstājies.
Tas Įaus izvairīties no atsitiena, un elektroinstrumentu būs iespējams droši novietot.
Pirms elektroinstrumenta novietošanas nogaidiet, līdz tas ir pilnīgi apstājies. Kustībā esošs darbinstruments var iestrēgt, izsaucot kontroles zaudēšanu pār elektroinstrumentu.
Izmantojiet tikai nebojātus zāga asmeņus. Saliekti vai neasi zāga asmeņi var salūzt, negatīvi ietekmēt zāgējuma kvalitāti vai izraisīt atsitienu.
▶ Pēc instrumenta izslēgšanas nemēginiet bremzēt zāga asmeni ar sānu spiedienu. Šādas rīcības dēl zāga asmens var tikt bojāts vai salūzt, kā ari var notikt atsitiens.
▶ Stingri iestipriniet apstrādājamo priekšmetu. Neturiet apstrādājamo priekšmetu ar roku un neatbalstiet to ar kāju. Neļaujiet kustošam zāga asmenim saskarties ar kādu priekšmetu vai ar zemi. Pretējā gadījumā pastāv atsitiena briesmas.
Lietojot piemērotu metālmeklētāju, pārbaudiet, vai apstrādes vietu neškērso slēptas komunālapgādes līnijas, vai ari griezieties pēc konsultācijas vietējā komunālās saimniecības iestādē.
Darbinstrumenta saskaršanās ar elektropārvades līniju var izraisīt aizdegšanos vai būt par cēloni elektriskajam triecienam. Bojājums gāzes pārvades līnijā var izraisīt sprādzienu. Kontakta rezultātā ar ūdensvada cauruli, var tikt bojātas materiālās vērtības.
▶ Bojājuma vai nepareizas lietošanas rezultātā akumulators var izdalīt kaitīgus izgarojumus. Akumulators var aizdegties vai sprāgt. ielaidiet telpā svaigu gaisu un smagākos gadījumos meklējiet ārsta palīdzību. Izgarojumi var izraisīt elpošanas celu kairinājumu.
▶ Neatveriet akumulatoru. Tas var radit îsslégumu.
▶ ledarbojoties uz akumulatoru ar smailu priekšmetu, piemēram, ar naglu vai skrūvgriezi, kā arī ārēja spēka iedarbības rezultātā akumulators var tikt bojāts. Tas var radīt iekšēju īsslēgumu, kā rezultātā
lv
akumulators var aizdegties, dūmot, eksplodēt vai pārkarst.
Lietojiet AMPShare akumulatoru vienīgi ražotāja vai AMPShare partnera izstrādājumos. Tikai tā akumulators tiek pasargāts no bīstamām pārslodzēm.
Sargājiet akumulatoru no karstuma, piemēram, no ilgstošas atrašanās saules staros, kā arī no uguns, netīrumiem, ūdens un mitruma. Tas var radīt sprādziena un īsslēguma briesmas.
Izstrādājuma un tā funkciju apraksts
Izlasiet drošības noteikumus un norādijumus lietošanai. Drošības noteikumu un norādijumu neievērošana var izraisīt aizdegšan un būt par cēloni elektriskajam
triecienam vai nopietnam savainojumam. Nemiet vērā attēlus lietošanas pamācības sākuma dalā.
Neizmantojiet šo elektroinstrumentu pirms neesat izlasijuši šo lietošanas instrukciju un pilnibā to izpratuši. Tāpat ievērojiet attiecīgos valsts darba aizsardzības noteikumus.
Paredzētais pielietojums
Elektroinstruments ir paredzëts koka, plastmasas, metâla un būvmateriālu zāgēšanai, stingri atbalstot balstpläksni pret zāgējamā priekšmeta virsmu. Tas ir piemērots zāgēšanai pa taisnu un liektu līniju. Pielietojot piemērotus bimetāla zāga asmeņus, elektroinstruments ir derīgs priekšmetu apzāgēšanai sānu virsmas tuvumā. Izvēloties darbam zāga asmeņus, jāņem vērā ražotāja ieteikumi.
Attēlotās sastāvdaļas
Attēloto sastāvdaļu numerācija atbilst numuriem elektroinstrumenta attēlā, kas sniegts ilustratīvajā lappusē.
(1) Zāga asmens
(2) Balstpläksne
(3) Zāga asmens fiksējošā aptvere
(4) Akumulators ^a1
(5) leslēdzēja atkārtotas ieslēgšanas blokēšanas poga
(6) leslēdzējs/izslēdzējs
(7) Darba gaisma
(8) Akumulatora atbrīvošanas taustiņš ^a)
(9) Rokturis (ar izolētu noturvirsmu)
(10) Zāga asmens stiprinājums
a) Šeit attēlotie vai aprakstītie piederumi neietilpst standarta piegādes komplektā. Pilns pārskats par izstrādājuma piederumiem ir sniegts mūsu piederumu katalogā.
Tehniskie dati
Zobenzägis ASAS18-21KAS
| Izstrādājuma numurs 7 133 ... | |
| Nominālais spriegums V= 18 | |
| Asmens kustību min-1biežums brīvgaitā n0Ai | 0–3050 |
| Instrumentu turētājs SDS | |
| Asmens kustību garums mm 21 |
Maks. zāgēšanas dzilums
| – kokā mm 200 | |
| – tēraudā (nelegētā) mm 16 | |
| – caurules (diametrs) mm 100 | |
| Svars atbilstīgi EPTA-Procedure 01:2014 | kg 2,3–3,3 B) |
| leteicamā apkārtējāsvides temperatūrauzlādes laikā | °C 0 ... +35 |
| Pielaujamā apkārtējāsvides temperatūradarbībasC) unglabāšanas laikā | °C –20 ... +50 |
| leteicamie akumulatori | GBA 18V...ProCORE18V... |
| leteicamās uzlādesierīces | GAL 18... |
A) Mērijums 20–25 °C temperatūrā ar akumulatoru GBA 18V 4.0Ah.
B) Atkarībā no izmantojamā akumulatora
C) Samazināta jauda pie temperatūras <0 °C.
Informācija par troksni un vibrāciju
Trokšna emisijas vērtības ir noteiktas atbilstīgi standartam EN 62841-2-11.
Elektroinstrumenta radītā trokšņa A-izsvarotās tipiskās vērtības ir šādas: skaņas spiediena līmenis 82 dB(A) un akustiskās jaudas līmenis 93 dB(A). Mērījuma nenoteiktība K = 5 dB.
Lietojiet ierices dzirdes orgānu aizsardzībai!
Kopējā vibrācijas paātrinājuma vērtība a _h (vektoru summa trijos virzienos) un mērījuma nenoteiktība K ir noteiktas atbilstīgi standartam
EN 62841-2-11, kā ir norādīts tālāk.
Kokskaidu plātnes zāgēšana ar zāga asmeni HCS, 150 × 19 × 1,25 mm, 6 TPI:
a_n,B=9 m/s^2, K=1,5 m/s^2.
koka sijas zāgēšana ar zāga asmeni BIM, 150 x
19 × 1,25 mm, 6 TPI:
a_h,WB = 8 m/s^2, K = 1,5 m/s^2
(Dati, zāgējot skaidu plāksnes, ir derīgi pie apstrādājamā priekšmeta biezuma 20 mm.)
Šajā pamācībā norādītais vibrācijas līmenis un instrumenta radītā trokšņa vērtība ir izmērīta atbilstoši standartā noteiktajai procedūrai un var tikt izmantota elektroinstrumentu savstarpējai salīdzināšanai. To var izmantot arī vibrācijas un trokšņa radītās papildu slodzes iepriekšējai novērtēšanai.
Šeit norādītais svārstību līmenis un instrumenta radītā trokšņa vērtība ir attiecināma uz elektroinstrumenta galvenajiem pielietojuma veidiem. Ja elektroinstruments tiek lietots netipiskiem mērķiem, kopā ar netipiskiem darbinstrumentiem vai nav vajadzīgajā veidā apkalpots, tā svārstību līmenis un radītā trokšņa vērtība var atšķirties no šeit norādītajām vērtībām. Tas var ievērojami palielināt svārstību un trokšņa radīto papildu slodzi kopējam darba laika posmam.
Lai precīzi izvērtētu svārstību un trokšņa radīto papildu slodzi zināmam darba laika posmam, jāņem vērā arī laiks, kad elektroinstruments ir izslēgts vai arī darbojas, taču faktiski netiek izmantots paredzētā darba veikšanai. Tas var ievērojami samazināt svārstību un trokšņa radīto papildu slodzi kopējam darba laika posmam. Veiciet papildu pasākumus, lai pasargātu strādājošo personu no vibrācijas kaitīgās iedarbības, piemēram, savlaicīgi veiciet elektroinstrumenta un darbinstrumentu apkalpošanu, uzturiet rokas siltas un pareizi plānojiet darbu.
Akumulators
Akumulatora uzlāde
Izmantojiet vienīgi tehniskajos datos norādītās uzlādes ierīces. Vienīgi šī uzlādes ierīce ir piemērota jūsu elektroinstrumentā izmantojamā litija-jonu akumulatora uzlādei.
Norāde: atbilstoši starptautiskajiem kravu pārvadāšanas noteikumiem litija jonu akumulatori tiek piegādāti dalēji uzlādētā stāvokli. Lai nodrošinātu pilnu akumulatora jaudu, pirms pirmās lietošanas reizes pilnībā uzlādējiet akumulatoru.
Akumulatora ielikšana
levietojiet uzlādēto akumulatoru akumulatora stiprinājumā, līdz tas tiek nofiksēts.
Akumulatora iznemšana
Lai iznemtu akumulatoru, nospiediet akumulatora atbrivošanas taustinu un izvelciet akumulatoru. Nedarbojieties ar spēku.
Akumulatoram 2 ir divpakāpju fiksators, kas nelauj tam izkrist, kad nejauši nospiež akumulatora atbrīvošanas pogu. Kamēr akumulators ir ielikts elektroinstrumentā, to notur atspere.
Akumulatora uzlādes pakāpes indikators
Akumulatora uzlādes pakāpes indikatora zaļās LEDs diodes parāda akumulatora uzlādes pakāpi. Vadoties no drošības apsvērumiem, uzlādes pakāpe ir nolasāma tikai tad, ja elektroinstruments atrodas miera stāvokli.
Lai nolasītu akumulatora uzlādes pakāpi, nospiediet akumulatora uzlādes pakāpes nolasīšanas taustiņu āvai .Tas iespējams ari tad, ja akumulators ir izņemts no elektroinstrumenta.
Ja pēc akumulatora uzlādes pakāpes nolasīšanas taustiņa nospiešanas neiedegas neviena no uzlādes pakāpes indikatora LED diodēm, tas nozīmē, ka akumulators ir bojāts un to nepieciešams nomainīt.
Akumulatora tips GBA 18V...
LED Uzlādes limenis
| Pastāvīgi deg 3 zaļas LED diodes | 60–100% |
| Pastāvīgi deg 2 zaļas LED diodes | 30–60% |
| Pastāvīgi deg 1 zaļa LED diode | 5–30% |
Mirgo 1 zala LED diode 0–5%
Akumulatora tips ProCORE18V...
LED Uzlādes limenis
| Pastāvīgi deg 5 zaļas LED diodes | 80–100% |
| Pastāvīgi deg 4 zaļas LED diodes | 60–80% |
| Pastāvīgi deg 3 zaļas LED diodes | 40–60% |
| Pastāvīgi deg 2 zaļas LED diodes | 20–40% |
| Pastāvīgi deg 1 zaļa LED diode | 5–20% |
Mirgo 1 zala LED diode 0–5%
Pareiza apiešanās ar akumulatoru
Sargājiet akumulatoru no mitruma un ūdens. Uzglabājiet akumulatoru pie temperatūras no -20 °C līdz 50 °C. Neatstājiet akumulatoru karstumā, piemēram, vasaras laikā neatstājiet to automašinā.
Laiku pa laikam iztīriet akumulatora ventilācijas atvērumus ar mīkstu, tīru un sausu otu. Ja manāmi samazinās instrumenta darbības laiks starp akumulatora uzlādēm, tas norāda, ka
akumulators ir nolietojies un to nepieciešams nomainīt.
levērojiet norādījumus par atbrīvošanos no nolietotajiem izstrādājumiem.
Montāža
Veicot jebkurus darbus ar elektroinstrumentu (piemēram, apkalpošanu, darbinstrumentu nomainu utt.), kā ari pirms tā transportēšanas vai uzglabāšanas vienmēr izņemiet no elektroinstrumenta akumulatoru. leslēdzēja nejauša nospiešana var izraisīt savainojumu.
Zāga asmens iestiprināšana vai nomaina
▶ Veicot instrumenta montāžu vai iestiprināmo darbinstrumentu nomaiņu, uzvelciet aizsargcimdus. Iestiprināmie darbinstrumenti ir asi un ilgstošas lietošanas laikā var sakarst.
▶ Nomainot zāga asmeņus, sekojiet, lai asmens stiprinājumam nebūtu pielipušas zāgējamā materiāla paliekas (piemēram, koka vai metāla skaidas).
Zāga asmens izvēle
lestipriniet vienīgi zāga asmenus ar 1/2" universālo kātu. Zāga asmenim nav jābūt garākam, nekā tas ir nepieciešams zāgējumu veidošanai paredzētajā dzilumā.
Zāga asmens iestiprināšana (attēls A)
Pagrieziet fiksējošo aptveri (3) par aptuveni 90° un noturiet to šajā stāvoklī. Iespiediet zāga asmeni (1) stiprinājumā (10). Atlaidiet fiksējošo aptveri.
Pārbaudiet, vai zāga asmens ir stingri iestiprināts, pavelkot to ārā no stiprinājuma. Slikti iestiprināts zāga asmens var izkrist no stiprinājuma un savainot strādājošo personu.
Veicot noteiktus zāgēšanas darbus, zāga asmeni (1) var apgriezt par 180° (šādā gadījumā asmens zobi ir vērsti augšup) un no jauna iestiprināt elektroinstrumentā.
Zāga asmens izņemšana (attēls B)
Pirms zāga asmens izņemšanas nogaidiet, līdz tas ir atdzisis. Pieskaroties karstam zāga asmenim, var gūt savainojumus.
Pagrieziet fiksējošo aptveri (3) par aptuveni 90° un noturiet to šajā stāvoklī. Izņemiet zāga asmeni (1).
Puteklu un skaidu uzsükšana
Dažu materiālu, piemēram, svinu saturošu krāsu, dažu koksnes škirņu, minerālu un metālu puteklī var būt kaitīgi veselībai. Pieskaršanās šādiem puteklīiem vai to ieelpošana var izraisīt alerģiskas reakcijas vai elpošanas celu saslimšanu
elektroinstrumenta lietotājam vai darba vietai tuvumā esošajām personām.
Atsevišku materiālu putekļi, piemēram, putekļi, kas rodas, zāgējot ozola vai dižskābarža koksni, var izraisīt vēzi, īpaši tad, ja koksne iepriekš ir tikusi kīmiski apstrādāta (ar hromātu vai koksnes aizsardzības līdzekļiem). Azbestu saturošus materiālus drīkst apstrādāt vienīgi personas ar īpašām profesionālām iemanām.
- Darba vietai jäbüt labi ventilējamai. - Darba laikā ieteicams izmantot masku elpošanas celu aizsardzībai ar filtrēšanas klasi P2.
levērojiet jūsu valstī spēkā esošos priekšrakstus, kas attiecas uz apstrādājamo materiālu.
▶ Nepielaujiet putekļu uzkrāšanos darba vietā. Putekļi var viegli aizdegties.
Lietošana
Uzsākot lietošanu
leslēgšana un izslēgšana (attēls C)
Lai ieslëgtu elektroinstrumentu, vispirms nospiediet bîdni ieslëdzëja atblokëšanai (5) pa kreisi. Pëc tam nospiediet ieslëdzëju (6) un turiet to nospiestu.
LED gaismas avots iedegas, nedaudz vai līdz galam nospiežot ieslēdzēju (6), un ľauj apgaismot apstrādes vietu nepietiekoša apgaismojuma gadījumā.
Lai izslēgtu elektroinstrumentu. atlaidiet ieslēdzēju (6). Pēc tam no jauna pārvietojiet bīdni ieslēdzēja atblokēšanai (5) pa labi.
Asmens kustību biežuma regulēšana
leslėgta elektroinstrumenta asmens kustību biežumu var bezpakāpju veidā regulēt, mainot spiedienu uz ieslėdzėja (6) taustiņu. Nelielam spiedienam uz ieslėdzėja (6) taustiņu atbilst neliels asmens kustību biežums. Palielinot spiedienu uz ieslėdzėja taustiņu, pieaug ari asmens kustību biežums.
Optimālais asmens kustību biežums ir atkarīgs no zāgējamā materiāla īpašībām un darba apstākliem, un to var noteikt praktisku mēģinājumu celā.
Asmens kustību biežumu ieteicams samazināt, kontaktējot zāga asmeni ar zāgējamo priekšmetu, kā arī, zāgējot plastmasu vai alumīniju.
Ilgāku laiku darbinot elektroinstrumentu ar nelielu asmens kustību biežumu, tas var stipri sakarst. Šādā gadījumā izņemiet zāga asmeni un atdzesējiet elektroinstrumentu, aptuveni 3 minūtes ľaujot tam darboties ar maksimālo ātrumu.
Norādījumi darbam
Veicot jebkurus darbus ar elektroinstrumentu (piemēram, apkalpošanu, darbinstrumentu nomaiņu utt.), kā arī pirms tā transportēšanas vai uzglabāšanas vienmēr izņemiet no elektroinstrumenta akumulatoru. leslēdzēja nejauša nospiešana var izraisīt savainojumu.
▶ Nekavējoties izslēdziet elektroinstrumentu, ja zāga asmens iestrēgst zāgējumā.
leteikumi
Zagējot vieglos būvmateriālus, ievērojiet šo materiālu ražotāju sniegtos norādījumus un ieteikumus.
Pirms koka, skaidu plākšņu, būvmateriālu u. c. materiālu zāgēšanas pārbaudiet, vai zāgējamais materiāls nesatur svešķermeņus, piemēram, naglas, skrūves u. c., un lietojiet piemērotuzāga asmeni.
leslēdziet elektroinstrumentu un tuviniet to zāgējamajam priekšmetam. Novietojiet balstplāksni (2) uz zāgējamā priekšmeta virsmas un veiciet materiāla zāgēšanu, virzot instrumentu ar pastāvīgu spiedienu un/vai ātrumu. Nobeidzot zāgēšanu, izslēdziet elektroinstrumentu.
Gadijumā, ja zāga asmens tiek iespiests materiālā, nekavējoties izslēdziet elektroinstrumentu. Ar piemērotu rīku nedaudz paplašiniet zāgējumu un izvelciet elektroinstrumenta asmeni.
Gremdzägëšana (attëls D)
Zāgēšanu ar asmens iegremdēšanu drikst pielietot vienīgi tad, ja tiek zāgēti mīksti materiāli, piemēram, koks vai sausais apmetums! Šādu paņēmienu nedrikst pielietot metāla priekšmetu zāgēšanai!
Zāgēšanai ar asmens iegremdēšanu izvēlieties īsu zāga asmeni.
Novietojiet elektroinstrumenta balstplāksnes (2) malu uz zāgējamā priekšmeta virsmas tā, lai zāga asmens (1) nepieskartos zāgējamajam priekšmetam, un tad ieslēdziet elektroinstrumentu. Ja elektroinstruments ir apgādāts ar asmens kustību biežuma regulatoru, izvēlieties maksimālo asmens kustību biežumu. Turot elektroinstrumentu cieši piespiestu pie zāgējamā priekšmeta, lēni iegremdējiet tajā zāga asmeni.
Līdzko balstplāksne (2) pilnīgi saskaras ar zāgējamā priekšmeta virsmu, turpiniet zāgēšanu pa iezīmēto zāgējuma trasi.
Veicot noteiktus zāgēšanas darbus, zāga asmeni (1) var iestiprināt apgrieztu par 180° un atbilstoši vadīt elektroinstrumentu apgrieztā veidā.
Zāgēšana sānu virsmas tuvumā (attēls E)
Izmantojot elastīgus bimetāla zāga asmenus, izvirzītus būvelementus, piemēram, ūdens caurules, var apzāgēt vienā limenī ar sienu.
▶ Sekojiet, lai zāga asmens vienmēr būtu garāks par atzāgējamās caurules diametru. Pretējā gadījumā pastāv atsitiena briesmas.
Piespiediet zāga asmeni sienai un to nedaudz izlieciet, izdarot nelielu sānu spiedienu uz elektroinstrumentu un panākot, lai balstplāksne piespiestos sienai. leslēdziet elektroinstrumentu un atzāgējiet priekšmetu, ieturot pastāvīgu sānu spiedienu.
Dzesējošie un ellojošie līdzekli
Zāgējot metālu, pārklājiet zāgējuma trasi ar nelielu daudzumu dzesējošā vai eļlojošā līdzekļa, šādi novēršot zāgējamā materiāla pārmērīgu sakaršanu.
Apkalpošana un apkope
Apkalpošana un tirišana
Veicot jebkurus darbus ar elektroinstrumentu (piemēram, apkalpošanu, darbinstrumentu nomaiņu utt.), kā arī pirms tā transportēšanas vai uzglabāšanas vienmēr izņemiet no elektroinstrumenta akumulatoru. leslēdzēja nejauša nospiešana var izraisīt savainojumu.
▶ Lai elektroinstruments darbotos droši un bez atteikumiem, regulāri tīriet tā korpusu un ventilācijas atveres.
Zāga asmens stiprinājumu ieteicams tīrīt ar mīkstu otu. Pirms zāga asmens turētāja tīrīšanas izņemiet zāga asmeni no elektroinstrumenta. Lai saglabātos zāga asmens turētāja funkcionēšanas spējas, izmantojiet piemērotas smērvielas. Ja elektroinstrumentā ieklūst liels daudzums netīrumu, var tikt traucēta tā normāla funkcionēšana. Tāpēc, zāgējot materiālus, kuru apstrādes gaitā izdalās liels putekļu daudzums, neizvēlieties zāgēšanas virzienu no lejas augšup un nestrādājiet, paceļot instrumentu virs galvas.
Piederumu izvěle
Izmantojiet tikai oriğinâlos FEIN piederumus. Piederumiem ir jâbût paredzêtiem noteiktam elektroinstrumenta veidam.
Uzturēšana un klientu apkalpošanas dienests
Lūdzam nemt vērā, ka elektroinstrumentu remontu, tehnisko apkopi un pārbaudi drīkst veikt tikai kvalificēti elektrospeciālisti, jo neatbilstošas uzturēšanas gadījumā var rasties nopietns apdraudējums lietotājam. Izmantojot ekstrēmos metāla apstrādes apstāklos, elektroinstrumenta korpusa iekspusē
var uzkrāties strāvu vadoši putekļi. Regulāri izpūtiet elektroinstrumenta korpusa iekšieni caur vēdināšanas atverēm ar sausu un saspiestu gaisu, kas ir brīvs no ellas piemaisījumiem.
Asptrādājot ĝipsi saturošus materiālus, var rasties puteklī. Tie var nošesties izstrādājuma iekšienē, kā arī uz slēdža elementa un saskarē ar gaisā esošo mitrumu sacietēt. Tas var ietekmēt slēdža mehānismu. Regulāri izpūtiet elektroinstrumenta korpusa iekšieni un slēdža elementus caur vēdināšanas atverēm ar sausu un saspiestu gaisu.
Izstrādājumus, kas ir bijuši kontaktā ar azbestu, nedrikst nodot remontā. Ar azbestu piesārnotos izstrādājumus utilizējiet saskaņā ar valstī spēkā esošajiem noteikumiem par azbestu saturošu atkritumu utilizāciju.
Ar remontējamajiem FEIN elektroinstrumentiem un piederumiem griezieties pie jūsu FEIN klientu apkalpošanas dienesta. Adresi atradīsiet internetā saitē
www.fein.com.
Novecošanas un nodiluma gadījumā atjaunojiet uzlīmes un brīdinājumus uz elektroinstrumenta. Aktuālo šī elektroinstrumenta rezerves daļu sarakstu atradīsiet interneta vietnē
www.fein.com.
Izmantojiet tikai originālās rezerves daļas.
Izpildijuma galvošana un garantija.
Izstrādājuma garantijas galvošana ir derīga saskaņā ar spēkā esošo likumdošanu tirgū laišanas valstī. Turklāt FEIN garantija tiek nodrošināta saskaņā ar FEIN ražotāja garantijas paziņojumu.
Jums piegādātā elektroinstrumenta komplektācijā var ietilpt tikai daļa no šajā lietošanas instrukcijā aprakstītajiem vai attēlotajiem piederumiem.
Atbilstības deklarācija
CE markējums attiecas tikai uz Eiropas Savienības un EBTA (Eiropas brīvās tirdzniecības asociācija) valstīm un uz izstrādājumiem, kas ir paredzēti ES vai EBTA valstu tirgum. Pēc preču laišanas tirgū ES valstu tirgū CE markējums zaudē savu derīgumu.
CE markējums attiecas tikai uz Lielbritānijas tirgu (Anglija, Velsa un Skotija) un uz izstrādājumiem, kas ir paredzēti Lielbritānijas tirgum. Pēc preču laišanas tirgū Lielbritānijas tirgū CE markējums zaudē savu derīgumu.
FEIN uzņēmums, uzņemoties vienpersonīgu atbildību, paziņo, ka šis izstrādājums atbilst noteikumiem, kas atrodas šis lietošanas instrukcijas pēdējās lapaspusēs.
Tehniskā dokumentācija:
C. & E. Fein GmbH, 73529 Schwäbisch Gmünd, Germany
Transportēšana
leteicamajiem litija jonu akumulatoriem ir piemērojami Bīstamo kravu aprites likuma noteikumi. Lietotājs var transportēt akumulatorus ielu transporta plūsmā bez papildu nosacijumiem.
Pārsūtot tos ar trešo personu starpniecību (piemēram, ar gaisa transporta vai citu transporta agentūru starpniecību), jāievēro īpaši sūtijuma iesainošanas un markešanas noteikumi. Tāpēc sūtijumu sagatavošanas laikā jāpieaicina bīstamo kravu pārvadāšanas speciālists.
Pārsūtiet akumulatoru tikai tad, ja tā korpuss nav bojāts. Aizlīmējiet valējos akumulatora kontaktus un iesainojiet akumulatoru tā, lai tas iesainojumā nepārvietotos. Lūdzam ievērot arī ar akumulatoru pārsūtīšanu saistītos nacionālos noteikumus, ja tādi pastāv.
Atbrīvošanās no nolietotajiem izstrādājumiem
Nolietotie elektroinstrumenti, akumulatori, piederumi un iesainojuma materiāli jāpakļauj otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.
Neizmetiet nolietotos elektroinstrumentus, akumulatorus un baterijas sadzīves atkritumu tvertnē!
Tikai EK valstim.
Saskaņā ar Eiropas Savienības direktīvu 2012/19/ES par nolietotajām elektriskajām un elektroniskajām ierīcēm un šīs direktīvas atspoguļojumiem nacionālajā likumdošanā, lietošanai nederīgi elektroinstrumenti un saskaņā ar Eiropas Savienības direktīvu 2006/66/EK, bojāti vai izlietoti akumulatori/baterijas ir jāsavāc atsevišķi un jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā. Ja elektriskās un elektroniskās ierīces netiek atbilstoši utilizētas, tās var kaitēt videi un cilvēku veselībai iespējamās bīstamo vielu klātbūtnes dēļ.
Akumulatori/baterijas:
Litija-jonu:
Lūdzam ievērot sadaļā "Transportēšana" sniegtos norādijumus (skatīt „Transportēšana", Lappuse 217).
