Egenskab	Detaljer
Savtype	Metalsav
Effekt	1800 W
Tomgangshastighed	3000 omdr./min
Slaglængde	20 mm
Vægt	4,5 kg
Dimensioner	400 x 200 x 150 mm
Anvendelse	Ideel til præcise snit i forskellige materialer, herunder metal og plastik.
Vedligeholdelse	Kontroller regelmæssigt klinge tilstanden og rengør luftfilteret.
Sikkerhed	Brug personlige værnemidler (PPE) som briller og handsker.
Generelle oplysninger	Produkt designet til professionel brug med 2 års garanti.

Ofte stillede spørgsmål - ASAS 1821 K AS Fein

Hvordan skifter jeg klingen på Fein ASAS 1821 K AS saven?

For at skifte klingen skal du afbryde saven fra strømmen og bruge den medfølgende nøgle til at løsne fastgørelsesskruen til klingen. Fjern den gamle klinge og indsæt den nye, og stram derefter fastgørelsesskruen.

Hvad er effekten på Fein ASAS 1821 K AS saven?

Fein ASAS 1821 K AS saven har en effekt på 1800 W.

Hvordan justerer jeg skæredybden?

For at justere skæredybden skal du bruge justeringshåndtaget på siden af saven. Indstil det til den ønskede dybde, og lås det på plads.

Hvad gør jeg, hvis saven ikke starter?

Kontroller først, at saven er korrekt tilsluttet. Sørg også for, at strømkablet ikke er beskadiget. Hvis problemet fortsætter, kontakt service.

Hvordan rengør jeg Fein ASAS 1821 K AS saven efter brug?

Afbryd saven og brug en tør klud til at fjerne støv og snavs. Undgå at bruge aggressive kemikalier, der kan beskadige overfladen.

Hvad er dimensionerne på Fein ASAS 1821 K AS saven?

Savens dimensioner er 400 mm længde, 250 mm bredde og 350 mm højde.

Kan jeg bruge saven til at skære materialer andre end træ?

Ja, Fein ASAS 1821 K AS saven kan også skære materialer som metal og plastik, forudsat at du bruger den rette klinge.

Hvordan ved jeg, hvornår det er tid til at skifte klingen?

Skift klingen, hvis du bemærker nedsat skæreevne, brændemærker på materialet, eller hvis klingen er beskadiget eller slidt.

Er saven dækket af garanti?

Ja, Fein ASAS 1821 K AS saven er dækket af en 2-årig garanti mod fabrikationsfejl.

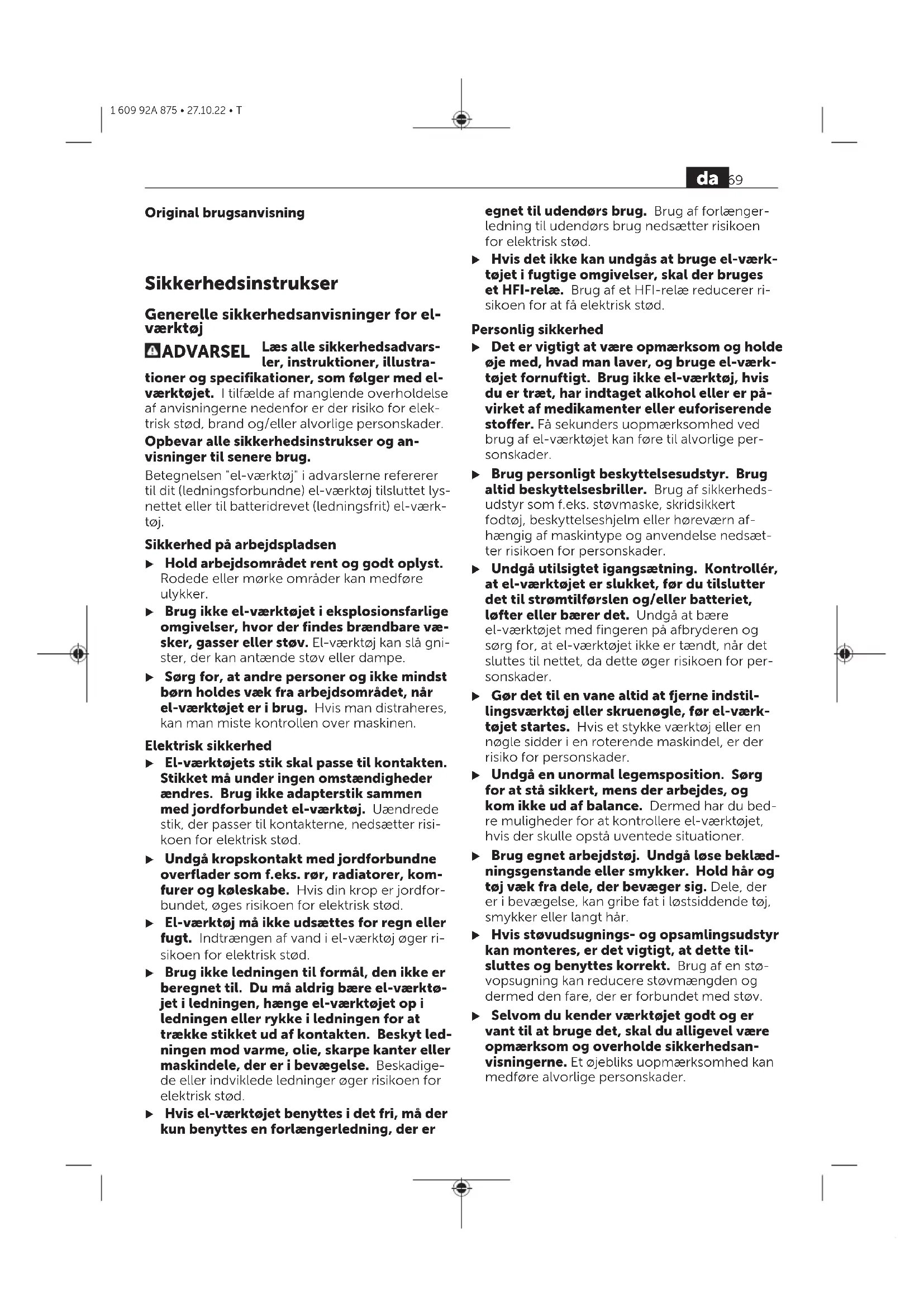

BRUGSANVISNING ASAS 1821 K AS Fein

Μετά τη διάθεση του προϊόντος στη βρετανική αγορά, το σήμα CE δε θα ισχύει πλέον. Η εταιρεία FEIN δηλώνει με αποκλειστική της ευ- θύνη, ότι αυτό το προϊόν συμμορφώνεται με τους σχετικούς κανονισμούς που αναφέρονται στις τε- λευταίες σελίδες αυτών των οδηγιών λειτουργίας. Tεχνικός φάκελος στην: C.&E.FeinGmbH, 73529 Schwäbisch Gmünd, Germany ΜεταφοράΕλληνικά Οι συνιστώμενες μπαταρίες ιόντων λιθίου υπόκει- νται στις απαιτήσεις των επικίνδυνων αγαθών. Οι μπαταρίες μπορούν να μεταφερθούν οδικώς από τον χρήστη χωρίς άλλους όρους. Όταν, όμως, οι μπαταρίες αποστέλλονται από τρίτους (π.χ. αεροπορικώς ή με εταιρία μεταφο- ρών) πρέπει να τηρούνται διάφορες ιδιαίτερες απαιτήσεις για τη συσκευασία και τη σήμανση. Εδώ πρέπει, κατά την προετοιμασία του τεμαχίου αποστολής να ζητηθεί οπωσδήποτε και η συμ- βουλή ενός ειδικού για επικίνδυνα αγαθά. Αποστέλλετε τις μπαταρίες μόνο όταν το περί- βλημα είναι άθικτο. Κολλάτε τις γυμνές επαφές με κολλητική ταινία και να συσκευάζετε την μπα- ταρία κατά τέτοιο τρόπο, ώστε αυτή να μην κου- νιέται μέσα στη συσκευασία. Παρακαλούμε να λαμβάνετε επίσης υπόψη σας και τυχόν πιο αυ- στηρές εθνικές διατάξεις. ΑπόσυρσηΕλληνικά Τα ηλεκτρικά εργαλεία, οι μπαταρίες, τα εξαρτή- ματα και οι συσκευασίες πρέπει να ανακυκλώνο- νται με τρόπο φιλικό προς το περιβάλλον. Μην ρίχνετε τα ηλεκτρικά εργαλεία και τις μπαταρίες στα απορρίμματα του σπιτιού σας! el 67 1 609 92A 875 • 27.10.22 • TΜόνο για χώρες τηςΕΕ:Ελληνικά Σύμφωνα με την Ευρωπαϊκή οδηγία 2012/19/ΕΕ σχετικά με τις παλιές ηλεκτρικές και ηλεκτρονικές συσκευές και τη μεταφορά της οδηγίας αυτής σε εθνικό δίκαιο τα άχρηστα ηλεκτρικά εργαλεία και σύμφωνα με την Ευρωπαϊκή οδηγία 2006/66/ΕΚ οι χαλασμένες ή χρησιμοποιημένες μπαταρίες πρέπει να συλλέγονται ξεχωριστά, για να ανακυ- κλωθούν με τρόπο φιλικό προς το περιβάλλον. Σε περίπτωση μη ενδεδειγμένης απόσυρσης οι ηλεκτρικές και ηλεκτρονικές συσκευές λόγω εν- δεχομένης παρουσίας επικίνδυνων ουσιών μπο- ρούν να έχουν επιβλαβείς επιπτώσεις στο περι- βάλλον και στην ανθρώπινη υγεία. Μπαταρίες/Επαναφορτιζόμενες μπαταρίες:Ελληνικά Li-Ion: Προσέξτε παρακαλώ τις υποδείξεις στην ενότητα Μεταφορά (βλέπε «Μεταφορά», Σελίδα67). 68 el 1 609 92A 875 • 27.10.22 • TOriginal brugsanvisning SikkerhedsinstrukserDansk Generelle sikkerhedsanvisninger for el- værktøjDansk ADVARSEL Læs alle sikkerhedsadvars- ler, instruktioner, illustra- tioner og specifikationer, som følger med el- værktøjet. I tilfælde af manglende overholdelse af anvisningerne nedenfor er der risiko for elek- trisk stød, brand og/eller alvorlige personskader. Opbevar alle sikkerhedsinstrukser og an- visninger til senere brug. Betegnelsen "el-værktøj" i advarslerne refererer til dit (ledningsforbundne) el-værktøj tilsluttet lys- nettet eller til batteridrevet (ledningsfrit) el-værk- tøj. Sikkerhed på arbejdspladsenDansk u Hold arbejdsområdet rent og godt oplyst. Rodede eller mørke områder kan medføre ulykker. u Brug ikke el‑værktøjet i eksplosionsfarlige omgivelser, hvor der findes brændbare væ- sker, gasser eller støv. El‑værktøj kan slå gni- ster, der kan antænde støv eller dampe. u Sørg for, at andre personer og ikke mindst børn holdes væk fra arbejdsområdet, når el-værktøjet er i brug. Hvis man distraheres, kan man miste kontrollen over maskinen. Elektrisk sikkerhedDansk u El‑værktøjets stik skal passe til kontakten. Stikket må under ingen omstændigheder ændres. Brug ikke adapterstik sammen med jordforbundet el‑værktøj. Uændrede stik, der passer til kontakterne, nedsætter risi- koen for elektrisk stød. u Undgå kropskontakt med jordforbundne overflader som f. eks. rør, radiatorer, kom- furer og køleskabe. Hvis din krop er jordfor- bundet, øges risikoen for elektrisk stød. u El-værktøj må ikke udsættes for regn eller fugt. Indtrængen af vand i el‑værktøj øger ri- sikoen for elektrisk stød. u Brug ikke ledningen til formål, den ikke er beregnet til. Du må aldrig bære el‑værktø- jet i ledningen, hænge el‑værktøjet op i ledningen eller rykke i ledningen for at trække stikket ud af kontakten. Beskyt led- ningen mod varme, olie, skarpe kanter eller maskindele, der er i bevægelse. Beskadige- de eller indviklede ledninger øger risikoen for elektrisk stød. u Hvis el‑værktøjet benyttes i det fri, må der kun benyttes en forlængerledning, der er egnet til udendørs brug. Brug af forlænger- ledning til udendørs brug nedsætter risikoen for elektrisk stød. u Hvis det ikke kan undgås at bruge el‑værk- tøjet i fugtige omgivelser, skal der bruges et HFI‑relæ. Brug af et HFI‑relæ reducerer ri- sikoen for at få elektrisk stød. Personlig sikkerhedDansk u Det er vigtigt at være opmærksom og holde øje med, hvad man laver, og bruge el‑værk- tøjet fornuftigt. Brug ikke el‑værktøj, hvis du er træt, har indtaget alkohol eller er på- virket af medikamenter eller euforiserende stoffer. Få sekunders uopmærksomhed ved brug af el‑værktøjet kan føre til alvorlige per- sonskader. u Brug personligt beskyttelsesudstyr. Brug altid beskyttelsesbriller. Brug af sikkerheds- udstyr som f. eks. støvmaske, skridsikkert fodtøj, beskyttelseshjelm eller høreværn af- hængig af maskintype og anvendelse nedsæt- ter risikoen for personskader. u Undgå utilsigtet igangsætning. Kontrollér, at el‑værktøjet er slukket, før du tilslutter det til strømtilførslen og/eller batteriet, løfter eller bærer det. Undgå at bære el‑værktøjet med fingeren på afbryderen og sørg for, at el‑værktøjet ikke er tændt, når det sluttes til nettet, da dette øger risikoen for per- sonskader. u Gør det til en vane altid at fjerne indstil- lingsværktøj eller skruenøgle, før el‑værk- tøjet startes. Hvis et stykke værktøj eller en nøgle sidder i en roterende maskindel, er der risiko for personskader. u Undgå en unormal legemsposition. Sørg for at stå sikkert, mens der arbejdes, og kom ikke ud af balance. Dermed har du bed- re muligheder for at kontrollere el‑værktøjet, hvis der skulle opstå uventede situationer. u Brug egnet arbejdstøj. Undgå løse beklæd- ningsgenstande eller smykker. Hold hår og tøj væk fra dele, der bevæger sig. Dele, der er i bevægelse, kan gribe fat i løstsiddende tøj, smykker eller langt hår. u Hvis støvudsugnings- og opsamlingsudstyr kan monteres, er det vigtigt, at dette til- sluttes og benyttes korrekt. Brug af en stø- vopsugning kan reducere støvmængden og dermed den fare, der er forbundet med støv. u Selvom du kender værktøjet godt og er vant til at bruge det, skal du alligevel være opmærksom og overholde sikkerhedsan- visningerne. Et øjebliks uopmærksomhed kan medføre alvorlige personskader. da 69 1 609 92A 875 • 27.10.22 • TOmhyggelig omgang med og brug af el‑værktøjDansk u Undgå overbelastning af el-værktøjet. Brug altid el‑værktøj, der er beregnet til det stykke arbejde, der skal udføres. Med det passende el‑værktøj arbejder man bedst og mest sikkert inden for det angivne effekt- område. u Brug ikke el‑værktøj, hvis afbryderen er de- fekt. El‑værktøj, der ikke kan startes eller stoppes, er farligt og skal repareres. u Træk stikket ud af stikkontakten og/eller fjern batteriet, hvis det kan tages af, før el- værktøjet justeres, før skift af tilbehørsdele og før el-værktøjet lægges til opbevaring. Disse sikkerhedsforanstaltninger forhindrer utilsigtet start af el‑værktøjet. u Opbevar ubenyttet el‑værktøj uden for børns rækkevidde. Lad aldrig personer, der ikke er fortrolige med el‑værktøjet eller ik- ke har gennemlæst disse instrukser, benyt- te el‑værktøjet. El‑værktøj er farligt, hvis det benyttes af ukyndige personer. u Vedligehold el-værktøj og tilbehørsdele. Kontroller, om bevægelige maskindele fun- gerer korrekt og ikke sidder fast, og om de- lene er brækket eller beskadiget, således at el‑værktøjets funktion påvirkes. Få beska- digede dele repareret, inden el-værktøjet tages i brug. Mange uheld skyldes dårligt ved- ligeholdt el‑værktøj. u Sørg for, at skæreværktøjer er skarpe og rene. Omhyggeligt vedligeholdte skæreværk- tøjer med skarpe skærekanter sætter sig ikke så hurtigt fast og er nemmere at føre. u Brug el‑værktøj, tilbehør, indsatsværktøj osv. iht. disse instrukser. Tag hensyn til ar- bejdsforholdene og det arbejde, der skal udføres. Anvendelse af el‑værktøjet til formål, som ligger uden for det fastsatte anvendelses- område, kan føre til farlige situationer. u Hold håndtag og gribeflader tørre, rene og fri for olie og smørefedt. Hvis håndtag og gribeflader er glatte, kan værktøjet ikke hånd- teres og styres sikkert, hvis der sker noget uventet. Omhyggelig omgang med og brug af akku- værktøjDansk u Oplad kun batterier i ladeapparater, der er anbefalet af producenten. Et ladeapparat, der er egnet til en bestemt type batterier, må ikke benyttes med andre batterier – brandfare. u Brug kun batterier, der er beregnet til el- værktøjet. Brug af andre batterier øger risiko- en for personskader og er forbundet med brandfare. u Batterier, der ikke benyttes, må ikke kom- me i berøring med metaldele såsom kon- torclips, mønter, nøgler, søm, skruer eller andre små metalgenstande, da disse kan kortslutte kontakterne. En kortslutning mel- lem batteri-kontakterne øger risikoen for per- sonskader i form af forbrændinger. u Hvis batteriet anvendes forkert, kan der slippe væske ud af batteriet - undgå kon- takt. Hvis det alligevel skulle ske, skylles med vand. Søg læge, hvis væsken kommer i øjnene. Batterivæske kan give hudirritation el- ler forbrændinger. u Brug ikke batterier eller værktøj, som er beskadiget eller modificeret. Beskadigede eller modificerede batterier kan reagere ufor- udsigeligt og forårsage brand, eksplosion eller fare for personskade. u Batterier eller værktøj må ikke udsættes for ild eller meget høje temperaturer. Ild eller temperaturer over 130°C kan medføre eksplo- sion. u Følg alle instruktioner for opladning. Batte- riet må ikke oplades ved temperaturer uden for det område, der er angivet i instruktio- nerne. Forkert opladning eller opladning ved temperaturer uden for det angivne område kan medføre skader på batteriet og forøge brandfaren. ServiceDansk u Sørg for, at el‑værktøj kun repareres af kvalificerede fagfolk og at der kun benyttes originale reservedele. Dermed sikres størst mulig maskinsikkerhed. u Beskadigede batterier må aldrig repareres. Reparation af batterier må kun udføres af producenten eller autoriserede reparatører. Sikkerhedanvisninger til bajonetsaveDansk u Hold fast om el-værktøjets isolerede gribe- flader, når du udfører arbejde, hvor skære- tilbehøret kan komme i kontakt med skjul- te kabler. Hvis skæretilbehøret kommer i kon- takt med en "strømførende" ledning, kan blot- tede metaldele på el-værktøjet blive "strømfør- ende", og der er risiko for elektrisk stød for brugeren. u Brug klemmer eller andet egnet udstyr til at fastgøre emnet til et stabilt underlag. Hvis du holder emnet i hånden eller støtter det mod din krop, er det ustabilt, og du kan let mi- ste kontrollen over det. u Hold hænderne væk fra saveområdet. Stik ikke fingrene ind under emnet. Du kan blive kvæstet, hvis du kommer i kontakt med sav- klingen. u Hold godt fat om el-værktøjet med begge hænder under arbejdet, og sørg for, at du står sikkert. El-værktøjet føres mere sikkert med to hænder. 70 da 1 609 92A 875 • 27.10.22 • Tu El‑værktøjet skal altid være tændt, når det føres hen til emnet. Ellers er der fare for til- bageslag, hvis indsatsværktøjet sætter sig fast i emnet. u Sørg for, at fodpladen altid ligger an mod emnet ved savning. Savklingen kan sætte sig i klemme, hvilket kan medføre, at man mister kontrollen over el‑værktøjet. u Sluk for el‑værktøjet, når du er færdig med at save, og træk først savklingen ud af snit- tet, når den står helt stille. Således undgås tilbageslag, desuden kan el‑værktøjet lægges sikkert fra. u Vent, til el‑værktøjet står helt stille, før du lægger det fra dig. Indsatsværktøjet kan sæt- te sig i klemme, hvilket kan medføre, at man taber kontrollen over el‑værktøjet. u Anvend kun ubeskadigede, fejlfrie sav- klinger. Bøjede eller uskarpe savklinger kan brække, påvirke snittet negativt eller føre til til- bageslag. u Forsøg ikke at bremse savklingen ved at trykke den ind i siden, efter at saven er ble- vet slukket. Savklingen kan beskadiges, bræk- ke eller føre til tilbageslag. u Spænd materialet godt fast. Understøt ikke emnet med hånden eller foden. Lad ikke den kørende sav komme i berøring med genstande eller med jorden. Der er risiko for rekyle. u Anvend egnede søgeinstrumenter til at fin- de frem til skjulte forsyningsledninger, el- ler kontakt det lokale forsyningsselskab. Kontakt med elektriske ledninger kan føre til brand og elektrisk stød. Beskadigelse af en gasledning kan føre til eksplosion. Beskadi- gelse af en vandledning kan føre til materiel skade. u Beskadiges akkuen, eller bruges den for- kert, kan der sive dampe ud. Akkuen kan antændes eller eksplodere. Tilfør frisk luft, og søg læge, hvis du føler dig utilpas. Dampe- ne kan irritere luftvejene. u Åbn ikke akkuen. Fare for kortslutning. u Akkuen kan blive beskadiget af spidse gen- stande som f.eks. søm eller skruetrækkere eller ydre kraftpåvirkning. Der kan opstå indvendig kortslutning, så akkuen kan antæn- des, ryge, eksplodere eller overophedes. u Brug kun AMPShare-akkuen i produkter fra producenten eller AMPShare-partneren. Kun på denne måde beskyttes batteriet mod farlig overbelastning. Beskyt akkuen mod varme (f.eks. også mod varige solstråler, brand, snavs, vand og fugtighed). Der er ri- siko for eksplosion og kortslutning. Produkt- og ydelsesbeskrivelseDansk Læs alle sikkerhedsinstrukser og anvisninger. Overholdes sikkerheds- instrukserne og anvisningerne ikke, er der risiko for elektrisk stød, brand og/ eller alvorlige kvæstelser. Vær opmærksom på alle illustrationer i den for- reste del af betjeningsvejledningen. Brug ikke dette el-værktøj, før du har læst brugsanvisningen grundigt og forstået ind- holdet. Overhold også de relevante nationale bestemmelser vedrørende sundhed og sik- kerhed på arbejdspladsen. Beregnet anvendelseDansk El-værktøjet er beregnet til savning af træ, plast, metal og byggematerialer med fast anslag. Det er egnet til lige og kurvede snit. Ved anvendelse af egnede bimetal-savklinger er afskæring i niveau muligt. Vær opmærksom på savklingeanbefa- lingerne. Illustrerede komponenterDansk Nummereringen af de illustrerede komponenter refererer til illustrationen af el‑værktøjet på illu- strationssiden. (1) Savklinge (2) Fodplade (3) Låsemuffe for savklinge (4) Akku

(5) Kontaktspærre til tænd/sluk-knap (6) Tænd/sluk-knap (7) Arbejdslys (8) Akku-udløserknap

(9) Håndgreb (isoleret grebsflade) (10) Savklingeholder a) Tilbehør, som er illustreret og beskrevet i betje- ningsvejledningen, er ikke indeholdt i standardle- veringen. Det fuldstændige tilbehør findes i vores tilbehørsprogram. Tekniske dataDansk Bajonetsav ASAS18-21KAS Varenummer 7 133 ... Nominel spænding V= 18 Tomgangsslagtal n₀

o/min 0-3050 Værktøjsholder SDS Slaglængde mm 21 Maks. snitdybde – i træ mm 200 – i stål (ulegeret) mm 16 – rørdiameter mm 100 Vægt iht. EPTA-Proce- dure 01:2014 kg 2,3–3,3

ved opbevaring °C –20…+50 Anbefalede akkuer GBA18V… ProCORE18V… Anbefalede ladere GAL18… A) Målt ved 20−25°C med akkuGBA18V4.0Ah. B) afhængigt af den anvendte akku C) Begrænset ydelse ved temperaturer <0°C. Støj-/vibrationsinformationDansk Støjemissionsværdier fundet iht. EN62841‑2‑11. El-værktøjets A‑vægtede støjniveau er typisk: Lydtrykniveau 82dB(A); lydeffektniveau 93dB(A). Usikkerhed K=5dB. Brug høreværn! Vibrationer samlet værdi a

(vektorsum af tre ret- ninger) og usikkerhed K fundet iht. EN62841‑2‑11: Savning af spånplade med savklinge HCS, 150× 19× 1,25mm, 6TPI:

Savning af træbjælker med savklinge BIM, 150× 19× 1,25mm, 6TPI:

(Oplysningerne om savning i spånplade er base- ret på en pladetykkelse på 20mm.) Det svingningsniveau og støjemissionsniveau, der fremgår af anvisningerne, er målt iht. en stan- dardiseret måleværdi og kan anvendes til sam- menligning af elværktøj med hinanden. De er og- så egnet til en foreløbig vurdering af svingnings- og støjemissionen. Det angivne svingnings- og støjemissionsniveau repræsenterer de væsentlige anvendelser af el‑værktøjet. Hvis el‑værktøjet dog anvendes til andre formål, med afvigende indsatsværktøj eller utilstrækkelig vedligeholdelse, kan svingnings- og støjemissionsniveauet afvige. Dette kan føre til en betydelig forøgelse af svingnings- og støje- missionen i hele arbejdstidsrummet. Til en nøjagtig vurdering af svingnings- og støje- missionen bør der også tages højde for de tider, i hvilke værktøjet er slukket eller godt nok kører, men rent faktisk ikke anvendes. Dette kan føre til en betydelig reduktion af svingnings- og støje- missionsniveauet i hele arbejdstidsrummet. Fastlæg ekstra sikkerhedsforanstaltninger til be- skyttelse af brugeren mod svingningers virkning som f.eks.: Vedligeholdelse af el‑værktøj og ind- satsværktøj, holde hænder varme, organisation af arbejdsforløb. AkkuDansk Opladning af akkuDansk u Brug kun de ladeaggregater, der fremgår af de tekniske data. Kun disse ladeaggregater er afstemt i forhold til den Li-ion-akku, der bruges på dit el-værktøj. Bemærk! Lithium-ion-akkuer udleveres delvis opladet på grund af internationale transportfor- skrifter. For at sikre at akkuen fungerer 100%, skal du oplade akkuen helt i opladeren før første ibrugtagning. Isætning af akkuDansk Skub den opladede akkuind i akkuholderen, så den går hørbart i indgreb. Udtagning af akkuDansk Akkuen tages ud ved at trykke på akku-op- låsningsknappenog trække akkuen ud af el- værktøjet. Undgå brug af vold. Akkuen har to låsetrin, der forhindrer, at den fal- der ud, hvis du skulle komme til at trykke på ak- ku-udløserknappenved et uheld. Så længe akku- en sidder i el-værktøjet, holdes den i position af en fjeder. Akku-ladetilstandsindikatorDansk De grønne lysdioder på akku-ladetilstandsindika- toren viser akkuens ladetilstand. Af sikkerheds- grunde er det kun muligt at forespørge om lade- tilstanden, når el-værktøjet er standset. Tryk på tasten til ladetilstandsindikatoren eller for at få vist ladetilstanden. Dette er også mu- ligt, når akkuen er taget ud. Hvis ingen lysdioder lyser efter tryk på tasten til ladetilstandsindikatoren, er akkuen defekt og skal udskiftes. Akku-type GBA 18V...Dansk LED Kapacitet Konstant lys 3× grøn 60–100% Konstant lys 2× grøn 30–60% Konstant lys 1× grøn 5–30% Blinkende lys 1× grøn 0–5% Akku-type ProCORE18V...Dansk LED Kapacitet Konstant lys 5× grøn 80–100% Konstant lys 4× grøn 60–80% Konstant lys 3× grøn 40–60% 72 da 1 609 92A 875 • 27.10.22 • TLED Kapacitet Konstant lys 2× grøn 20–40% Konstant lys 1× grøn 5–20% Blinkende lys 1× grøn 0–5% Henvisninger til optimal håndtering af akkuenDansk Beskyt akkuen mod fugtighed og vand. Opbevar kun akkuen i et temperaturområde fra −20°C til 50°C. Opbevar ikke akkuen i bilen f.eks. om sommeren. Rengør akkuens ventilationsåbninger en gang imellem med en blød, ren og tør pensel. Når driftstiden pr. opladning forkortes væsentligt, er det tegn på, at akkuerne er slidt op og skal ud- skiftes. Læs og overhold henvisningerne mht. bortskaf- felse. MonteringDansk u Tag altid akkuen ud af el‑værktøjet, før der arbejdes på el‑værktøjet (f.eks. vedligehol- delse, værktøjsskift osv.) samt før det transporteres og lægges til opbevaring. Utilsigtet aktivering af start-stop-kontakten er forbundet med kvæstelsesfare. Isætning/skift af savklingeDansk u Brug beskyttelseshandsker ved montering eller ved skift af indsatsværktøj. Indsats- værktøjer er skarpe og kan blive varme ved længere tids brug. u Sørg ved savklingeskift for, at savklinge- holderen er fri for materialerester, f.eks. træ- eller metalspåner. Valg af savklingeDansk Især kun savklinger med 1/2"-universalskaft. Sav- klingen bør ikke være længere end det snit, der er nødvendigt. Isætning af savklinge (se billede A)Dansk Drej låsekappen (3) ca. 90° i pilens retning, og hold den fast. Tryk savklingen(1) ind i savklinge- holderen (10). Slip låsekappen igen. u Kontrollér savklingens fastgørelse ved at trække hårdt i den. En løs savklinge kan falde ud og kvæste dig. Til bestemte opgaver kan savklingen(1) også vendes 180° (tænder peger opad) og isættes igen. Udtagning af savklinge (se billede B)Dansk u Lad savklingen køle af før udtagning. Ved berøring af en varm savklinge er der kvæ- stelsesfare. Drej låsekappen (3) ca. 90° i pilens retning, og hold den fast. Tag savklingen ud (1). Støv-/spånudsugningDansk Støv fra materialer som f.eks. blyholdig maling, nogle træsorter, mineraler og metal kan være sundhedsfarlige. Berøring eller indånding af støv kan føre til allergiske reaktioner og/eller ånde- drætssygdomme hos brugeren eller personer, der opholder sig i nærheden af arbejdspladsen. Bestemt støv som f.eks. ege- eller bøgestøv gæl- der som kræftfremkaldende, især i forbindelse med ekstra stoffer til træbehandling (chromat, træbeskyttelsesmiddel). Asbestholdigt materiale må kun bearbejdes af fagfolk. – Sørg for god udluftning af arbejdspladsen. – Det anbefales at bære åndeværn med filter- klasse P2. Overhold forskrifterne, der gælder i dit land vedr. de materialer, der skal bearbejdes. u Undgå at der samler sig støv på arbejds- pladsen. Støv kan let antænde sig selv. BrugDansk IbrugtagningDansk Tænd/sluk (se billede C)Dansk Hvis du vil tænde el-værktøjet, skal du først tryk- ke kontaktspærren (5) mod venstre. Tryk derefter på tænd/sluk-kontakten (6), og hold den inde. Arbejdslyset lyser, når start-stop-kontakten (6) er trykket let eller helt ned, så arbejdsområdet kan lyses op under dårlige lysforhold. Hvis du vil slukke el-værktøjet, skal du slippe tænd/sluk-kontakten (6). Tryk derefter kontakt- spærren (5) mod højre igen. Styring af slagtalDansk Du kan regulere slagtallet på det tændte el-værk- tøj trinløst afhængigt af, hvor langt du trykker start-stop-kontakten (6) ind. Et let tryk på start-stop‑kontakten (6) medfører et lavt slagtal. Med tiltagende tryk øges slagtallet. Det nødvendige slagtal afhænger af materialet og arbejdsbetingelserne og kan bestemmes ved et praktisk forsøg. Det anbefales at reducere slagtallet, når sav- klingen føres ind mod emnet og ved savning i plast og aluminium. Ved længere tids arbejde med lavt slagtal kan el- værktøjet opvarmes kraftigt. Fjern savklingen, og lad el-værktøjet køle af ved at køre i ca. 3 minut- ter med maksimalt slagtal. ArbejdsvejledningDansk u Tag altid akkuen ud af el‑værktøjet, før der arbejdes på el‑værktøjet (f.eks. vedligehol- delse, værktøjsskift osv.) samt før det transporteres og lægges til opbevaring. Utilsigtet aktivering af start-stop-kontakten er forbundet med kvæstelsesfare. da 73 1 609 92A 875 • 27.10.22 • Tu Sluk straks for el-værktøjet, hvis sav- klingen blokerer. TipsDansk u Sørg for at overholde de gældende love og materialeproducenternes anbefalinger ved savning af lette byggematerialer. Kontrollér træ, spånplader, byggematerialer osv. for fremmedlegemer som f.eks. søm, skruer o.lign. før savning, og brug en egnet savklinge. Tænd el-værktøjet, og før det hen til det emne, der skal bearbejdes. Sæt fodpladen(2) på emnets overflade, og sav gennem materialet med ensar- tet tryk/fremføring. Sluk el-værktøjet efter afslut- ning af arbejdet. Sluk straks for el-værktøjet, hvis savklingen kom- mer i klemme. Udvid savspalten med et egnet værktøj, og træk el-værktøjet ud. Dyksavning (se billedeD)Dansk u Kun bløde materialer som f.eks. træ, gipsplader o.l. må bearbejdes ved dyksav- ning! Bearbejd ikke metalmaterialer ved dyksavning! Brug kun korte savklinger ved dyksavning. Sæt el-værktøjet med fodpladens kant (2) på em- net, uden at savklingen (1) berører emnet, og tænd det. Vælg det maksimale slagtal ved el- værktøjer med styring af slagtallet. Tryk el-værk- tøjet hårdt mod emnet, og lad langsomt sav- klingen dykke ned i emnet. Så snart fodpladen (2) ligger på emnet med hele fladen, saver du videre langs med den ønskede snitlinje. Ved bestemte arbejder kan savklingen(1) også isættes drejet 180°, og el-værktøjet føres, mens det er vendt tilsvarende. Savning i niveau (se billedeE)Dansk Med elastiske bimetal-savklinger kan fremståen- de byggeelementer som f.eks. vandrør saves af helt inde ved væggen. u Sørg altid for, at savklingen er længere end diameteren på det emne, der skal bear- bejdes. Der er risiko for rekyle. Læg savklingen an direkte mod væggen, og bøj den et stykke ved at trykke på siden af el-værktø- jet, til fodpladen ligger an mod væggen. Tænd el-værktøjet, og sav emnet over med konstant si- deværts tryk. Køle-/smøremiddelDansk Ved savning af metal bør du påføre køle-/smøre- middel langs med snitlinjen på grund af materia- lets opvarmning. Vedligeholdelse og serviceDansk Vedligeholdelse og rengøringDansk u Tag altid akkuen ud af el‑værktøjet, før der arbejdes på el‑værktøjet (f.eks. vedligehol- delse, værktøjsskift osv.) samt før det transporteres og lægges til opbevaring. Utilsigtet aktivering af start-stop-kontakten er forbundet med kvæstelsesfare. u El‑værktøj og el‑værktøjets ventilationsåb- ninger skal altid holdes rene for at sikre et godt og sikkert arbejde. Rengør så vidt muligt savklingeholderen med en blød pensel. Fjern i den forbindelse savklingen fra el-værktøjet. Hold savklingekolderen ved lige med egnet smøremiddel. En kraftig tilsmudsning af el-værktøjet kan føre til funktionsfejl. Sav derfor ikke meget støvdannen- de materialer nedefra eller over hovedhøjde. TilbehørsudvalgDansk Brug kun originaltFEIN tilbehør. Tilbehøret skal være beregnet til typen af el-værktøj. Reparation og kundeserviceDansk Bemærk, at el-værktøj kun må repareres, vedli- geholdes og inspiceres af elektrikere, da forkert vedligeholdelse kan medføre betydelige farer for brugeren. Under ekstreme forhold kan ledende støv aflejre sig inden i el-værktøjet ved bearbejdning af me- tal. Blæs ofte det indvendige af el-værktøjet ud gennem ventilationsåbningerne med tør og olie- fri trykluft. Ved bearbejdning af gipsholdige materialer kan der udvikles støv. Dette kan aflejres inden i el- værktøjet og på skifteelementerne og hærdes i forbindelse med høj luftfugtighed. Derved kan skiftemekanismen blive påvirket. Blæs ofte det indvendige af el-værktøjet ud gennem ventila- tionsåbningerne og skifteelementerne med tør og oliefri trykluft. Produkter, der har været i berøring med asbest, må ikke sendes til reparation. Bortskaf produkter, der er kontamineret med asbest, i henhold til de regler for bortskaffelse af asbestholdigt affald, som gælder i det pågældende land. Kontakt FEIN kundeservice, hvis FEIN el-værktøj og -tilbehørsdele skal repareres. Adressen findes på internettet under www.fein.com. Når mærkater og advarselshenvisninger på el- værktøjet bliver gamle og slidte, skal de udskiftes. Den aktuelle reservedelsliste til dette el-værktøj finder du på internettet på www.fein.com. Brug kun originale reservedele. 74 da 1 609 92A 875 • 27.10.22 • TGarantiDansk Der ydes garanti på produktet i henhold til de regler, der gælder i det land, hvor produktet bli- ver markedsført. Desuden yder FEIN garanti i henhold til FEIN producent-garantierklæringen. Det er muligvis kun en del af det el-værktøj, der er beskrevet og illustreret i denne betjeningsvej- ledning, der indgår i leveringen af produktet. OverensstemmelseserklæringDansk CE-erklæringen gælder kun for lande inden for EU og EFTA (European Free Trade Association) og kun for produkter, som er beregnet til EU- el- ler EFTA-markedet. Når produktet er blevet lanceret på EU-marke- det, mister UKCA-mærket sin gyldighed. UKCA-erklæringen gælder kun for det britiske marked (England, Wales og Skotland) og kun for produkter, som er beregnet til det britiske mar- ked. Når produktet er blevet lanceret på det britiske marked, mister CE-mærket sin gyldighed. FEIN erklærer som eneansvarlig, at dette produkt er i overensstemmelse med de relevante be- stemmelser, der er anført på de sidste sider i denne brugsanvisning. Tekniske bilag hos: C.&E.FeinGmbH, 73529 Schwäbisch Gmünd, Germany TransportDansk De anbefalede lithium-ion-akkuer overholder bestemmelserne om farligt gods. Akkuerne kan transporteres af brugeren på offentlig vej uden yderligere pålæg. Ved forsendelse gennem tredjemand (f.eks.: luft- transport eller spedition) skal særlige krav vedr. emballage og mærkning overholdes. Her skal man kontakte en faregodsekspert, før forsen- delsesstykket forberedes. Send kun akkuer, hvis huset er ubeskadiget. Til- klæb åbne kontakter, og indpak akkuen på en så- dan måde, at den ikke kan bevæge sig i embal- lagen. Følg venligst også eventuelle, videreføren- de, nationale forskrifter. BortskaffelseDansk El-værktøj, akku, tilbehør og emballage skal gen- bruges på en miljøvenlig måde. Smid ikke el-værktøj og akkuer/batte- rier ud sammen med det almindelige husholdningsaffald! Gælder kun i EU‑lande:Dansk Iht. det europæiske direktiv 2012/19/EU om af- fald fra elektrisk og elektronisk udstyr og de na- tionale bestemmelser, der er baseret herpå, skal kasserede el-værktøjer, og iht. det europæiske direktiv 2006/66/EF skal defekte eller opbrugte akkuer/batterier indsamles separat og genbruges iht. gældende miljøforskrifter. Ved forkert bortskaffelse kan elektrisk og elektro- nisk affald have skadelige virkninger på miljøet og menneskers sundhed på grund af den mulige tilstedeværelse af farlige stoffer. Akkuer/batterier:Dansk Li-Ion: Vær opmærksom på anvisningerne i afsnittet "Transport" (se "Transport", Side75). da 75 1 609 92A 875 • 27.10.22 • TOriginal driftsinstruks SikkerhetsanvisningerNorsk Generelle sikkerhetsanvisninger for elektroverktøyNorsk ADVARSEL Les alle sikkerhetsanvisningene, instruksjonene, illustrasjonene og spesifikasjonene som følger med dette elektroverktøyet. Manglende overholdelse av anvisningene nedenfor kan medføre elektrisk støt, brann og/eller alvorlige personskader. Ta godt vare på alle advarslene og all informasjonen. Med begrepet "elektroverktøy" i advarslene menes nettdrevne (med ledning) elektroverktøy eller batteridrevne (uten ledning) elektroverktøy. Sikkerhet på arbeidsplassenNorsk u Sørg for at arbeidsplassen til enhver tid er ryddig og har god belysning. Rot eller dårlig lys innebærer stor fare for uhell. u Bruk ikke elektroverktøy i eksplosjonsfarlige omgivelser, for eksempel der det finnes brennbare væsker, gasser eller støv. Elektroverktøy lager gnister som kan antenne støv eller damp. u Hold barn og andre personer unna når et elektroverktøy brukes. Hvis du blir forstyrret under arbeidet, kan du miste kontrollen over elektroverktøyet. Elektrisk sikkerhetNorsk u Støpselet til elektroverktøyet må passe i stikkontakten. Støpselet må ikke endres på noen måte. Bruk ikke adapterstøpsler sammen med jordede elektroverktøy. Bruk av støpsler som ikke er forandret på og passende stikkontakter, reduserer risikoen for elektrisk støt. u Unngå kroppskontakt med jordede overflater som rør, radiatorer, komfyrer og kjøleskap. Det er større fare for elektrisk støt hvis kroppen din er jordet. u Elektroverktøy må ikke utsettes for regn eller fuktighet. Dersom det kommer vann i et elektroverktøy, øker risikoen for elektriske støt. u Ikke bruk ledningen til andre formål enn den er beregnet for. Bruk aldri ledningen til å bære eller trekke elektroverktøyet eller koble det fra strømforsyningen. Hold ledningen unna varme, olje, skarpe kanter eller deler som beveger seg. Med skadede eller sammenfiltrede ledninger øker risikoen for elektrisk støt. u Når du arbeider utendørs med et elektroverktøy, må du bruke en skjøteledning som er egnet for utendørs bruk. Når du bruker en skjøteledning som er egnet for utendørs bruk, reduseres risikoen for elektrisk støt. u Hvis det ikke kan unngås å bruke elektroverktøyet i fuktige omgivelser, må du bruke en jordfeilbryter. Bruk av en jordfeilbryter reduserer risikoen for elektrisk støt. PersonsikkerhetNorsk u Vær oppmerksom, følg med på det du gjør og utvis sunn fornuft når du arbeider med et elektroverktøy. Ikke bruk elektroverktøy når du er trøtt eller er påvirket av alkohol eller andre rusmidler eller medikamenter. Et øyeblikks uoppmerksomhet ved bruk av elektroverktøyet kan føre til alvorlige personskader. u Bruk personlig verneutstyr. Bruk alltid øyebeskyttelse. Bruk av egnet personlig sikkerhetsutstyr som støvmaske, sklisikre arbeidssko, hjelm eller hørselvern reduserer risikoen for skader. u Unngå utilsiktet start. Forviss deg om at elektroverktøyet er slått av før du kobler det til strømkilden og/eller batteriet, løfter det opp eller bærer det. Hvis du holder fingeren på bryteren når du bærer elektroverktøyet eller kobler elektroverktøyet til strømmen i innkoblet tilstand, kan dette føre til uhell. u Fjern innstillingsverktøy eller skrunøkler før du slår på elektroverktøyet. Et verktøy eller en nøkkel som befinner seg i en roterende verktøydel, kan føre til personskader. u Unngå en unormal kroppsholdning. Sørg for å stå riktig og stødig. Dermed kan du kontrollere elektroverktøyet bedre i uventede situasjoner. u Bruk egnede klær. Ikke bruk vide klær eller smykker. Hold hår og klær unna deler som beveger seg. Løstsittende tøy, smykker eller langt hår kan komme inn i deler som beveger seg. u Hvis det kan monteres støvavsugs- og - oppsamlingsinnretninger, må du forvisse deg om at disse er tilkoblet og brukes riktig. Bruk av et støvavsug reduserer fare på grunn av støv. u Selv om du begynner å bli vant til å bruke verktøyet, må du ikke bli uoppmerksom og ignorere sikkerhetsreglene for verktøyet. En uforsiktig handling kan forårsake alvorlig personskade i løpet av et brøkdels sekund. 76 no 1 609 92A 875 • 27.10.22 • TOmhyggelig bruk og håndtering av elektroverktøyNorsk u Ikke overbelast elektroverktøyet. Bruk et elektroverktøy som er beregnet for arbeidsoppgaven. Med et passende elektroverktøy arbeider du bedre og sikrere i det angitte effektområdet. u Ikke bruk elektroverktøyet hvis av/på- bryteren er defekt. Et elektroverktøy som ikke lenger kan slås av eller på, er farlig og må repareres. u Trekk støpselet ut av strømkilden og/eller fjern batteriet (hvis demonterbart) før du utfører innstillinger på elektroverktøyet, skifter tilbehør eller legger bort maskinen. Disse tiltakene forhindrer en utilsiktet starting av elektroverktøyet. u Elektroverktøy som ikke er i bruk, må oppbevares utilgjengelig for barn. Ikke la personer som ikke er fortrolige med elektroverktøyet eller ikke har lest disse anvisningene bruke verktøyet. Elektroverktøy er farlige når de brukes av uerfarne personer. u Vær nøye med vedlikeholdet av elektroverktøyet og tilbehøret. Kontroller om bevegelige verktøydeler fungerer feilfritt og ikke klemmes fast, og om deler er brukket eller har andre skader som virker inn på elektroverktøyets funksjon. Få reparert elektroverktøyet før det brukes igjen hvis det er skadet. Dårlig vedlikeholdte elektroverktøy er årsaken til mange uhell. u Hold skjæreverktøyene skarpe og rene. Godt stelte skjæreverktøy med skarpe skjær setter seg ikke så ofte fast og er lettere å føre. u Bruk elektroverktøy, tilbehør, verktøy osv. i henhold til disse anvisningene. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til andre formål enn de som er angitt, kan føre til farlige situasjoner. u Hold håndtak og gripeflater tørre, rene og uten olje eller fett. Glatte håndtak og gripeflater hindrer sikker håndtering og styring av verktøyet i uventede situasjoner. Bruk og pleie av batteridrevne verktøyNorsk u Lad batteriet bare med laderen som er angitt av produsenten. Det oppstår brannfare hvis en lader som er egnet for en bestemt type batterier, brukes med andre batterier. u Bruk elektroverktøyene bare med batterier som er beregnet for dem. Bruk av andre batterier kan medføre personskader og brannfare. u Når batteriet ikke er i bruk, må det holdes unna andre metallgjenstander som binders, mynter, nøkler, spikre, skruer eller andre mindre metallgjenstander som kan lage en forbindelse mellom kontaktene. En kortslutning mellom batterikontaktene kan føre til forbrenninger eller brann. u Ved feil bruk kan det lekke væske ut av batteriet. Unngå kontakt med denne væsken. Skyll med vann hvis det oppstår kontakt med væsken. Hvis det kommer væske i øynene, må du i tillegg oppsøke lege. Batterivæske som renner ut, kan føre til irritasjoner på huden eller forbrenninger. u Ikke bruk et batteri eller verktøy som er skadet eller modifisert. Ødelagte eller modifiserte batterier kan oppføre seg uforutsigbart, noe som kan føre til brann, eksplosjon eller fare for personskade. u Ikke utsett et batteriet eller verktøy for åpen ild eller for høye temperaturer. Eksponering for ild eller temperaturer over 130 °C kan føre til eksplosjon.. u Følg alle anvisningene for lading, og ikke lad batteriet eller verktøyet utenfor temperaturområdet som er spesifisert i bruksanvisningen. Feil lading eller lading ved temperaturer utenfor det spesifiserte temperaturområdet, kan skade batteriet og øke brannfaren. ServiceNorsk u Elektroverktøyet må kun repareres av kvalifiserte fagpersoner og bare med originale reservedeler. Slik opprettholdes verktøyets sikkerhet. u Ikke utfør vedlikehold på skadde batterier. Vedlikehold av batterier skal alltid utføres av produsenten eller godkjente forhandlere. Sikkerhetsinformasjoner for bajonettsagerNorsk u Bruk de isolerte grepsflatene når du holder elektroverktøyet under arbeid der skjæretilbehøret kan komme borti skjulte ledninger. Skjæretilbehør som kommer i berøring med en strømførende ledning, kan gjøre eksponerte metalldeler på elektroverktøyet strømførende og dermed gi brukeren elektrisk støt. u Bruk klemmer eller andre hjelpemidler til å feste og støtte emnet på et stabilt underlag. Hvis du holder emnet med hånden eller holder det mot kroppen, kan du miste kontrollen. u Hold hendene borte fra sageområdet. Ikke grip under emnet. Ved kontakt med sagbladet er det fare for skader. u Hold elektroverktøyet godt fast med megge hendene under arbeidet, og pass på no 77 1 609 92A 875 • 27.10.22 • Tat du står stødig. Elektroverktøyet føres sikrere med begge hender. u Elektroverktøyet må bare føres inn mot emnet i innkoblet tilstand. Det er ellers fare for tilbakeslag hvis innsatsverktøyet henger seg opp i emnet. u Pass på at fotplaten alltid ligger helt inntil emnet under saging. Sagbladet kan kile seg fast, og du kan miste kontrollen over elektroverktøyet. u Slå av elektroverktøyet når arbeidet er avsluttet. Ikke trekk sagbladet ut av snittet før sagbladet har stoppet helt. Slik unngår du tilbakeslag og kan legge elektroverktøyet sikkert ned. u Vent til elektroverktøyet er stanset helt før du legger det fra deg. Innsatsverktøyet kan kile seg fast og føre til at du mister kontrollen over elektroverktøyet. u Bruk bare uskadde, feilfri sagblad. Bøyde eller butte sagblad kan brekke, påvirke skjæringen negativt eller forårsake et tilbakeslag. u Brems ikke sagbladet etter utkobling ved å trykke mot det fra siden. Sagbladet kan ta skade, brekke eller forårsake et tilbakeslag. u Spenn materialet godt fast. Ikke støtt emnet med en hånd eller fot. Ikke berør gjenstander eller bakken med sagen mens den er i gang. Det kan oppstå tilbakeslag. u Bruk egnede detektorer for å finne skjulte strøm‑/gass‑/vannledninger, eller spør hos det lokale forsyningsselskapet. Kontakt med elektriske ledninger kan medføre brann og elektrisk støt. Skader på en gassledning kan føre til eksplosjon. Hull i en vannledning forårsaker materielle skader. u Det kan slippe ut damp ved skader på og ikke-forskriftsmessig bruk av batteriet. Batteriet kan brenne eller eksplodere. Sørg for forsyning av friskluft, og oppsøk lege hvis du får besvær. Dampene kan irritere åndedrettsorganene. u Batteriet må ikke åpnes. Det er fare for kortslutning. u Batteriet kan bli skadet av spisse gjenstander som spikre eller skrutrekkere eller på grunn av ytre påvirkning. Resultat kan bli intern kortslutning, og det kan da komme røyk fra batteriet, eller batteriet kan ta fyr, eksplodere eller bli overopphetet. u Bruk AMPShare-batteriet bare i produkter fra produsenten eller fra AMPShare- partnerne. Kun slik beskyttes batteriet mot farlig overbelastning. Beskytt batteriet mot varme, f.eks. også mot langvarig sollys og ild, skitt, vann og fuktighet. Det er fare for eksplosjon og kortslutning. Produktbeskrivelse og ytelsesspesifikasjonerNorsk Les sikkerhetsanvisningene og instruksene. Hvis ikke sikkerhetsanvisningene og instruksene tas til følge, kan det oppstå elektrisk støt, brann og/eller alvorlige personskader. Se illustrasjonene i begynnelsen av bruksanvisningen. Du må ikke bruke elektroverktøyet før du har lest denne bruksanvisningen nøye og har forstått den helt. Følg også gjeldende nasjonale bestemmelser for arbeidssikkerhet. Forskriftsmessig brukNorsk Elektroverktøyet er beregnet for saging av tre, plast, metall og bygningsmaterialer med fast anlegg. Det er egnet for rette snitt og kurver. Helt plan kapping er mulig med egnede bimetallsagblad. Sagbladanbefalingene må følges. Illustrerte komponenterNorsk Nummereringen av de illustrerte komponentene gjelder for bildet av elektroverktøyet på illustrasjonssiden. (1) Sagblad (2) Fotplate (3) Låsehylse for sagblad (4) Batteri
