| Toote tüüp | Akuga sabersaag |
| Mark | Fein |
| Mudel | ASAS 1821 K AS |
| Nimipinge | 18 V |
| Tühikäigu lõikesagedus | 0 – 3 050 min⁻¹ |
| Käik | 21 mm |
| Maksimaalne lõikesügavus puidus | 200 mm |
| Maksimaalne lõikesügavus terases (legeerimata) | 16 mm |
| Maksimaalne toru läbimõõt | 100 mm |
| Kaal (olenevalt akust) | 2,3 – 3,3 kg |
| Lõiketera kinnitus | SDS (kiirvahetus ilma tööriistata) |
| Soovitatav aku tüüp | GBA 18V... / ProCORE18V... (Liitium-ioon) |
| Soovitatav laadija | GAL 18... |
| Muutuv kiirus | Jah, lüliti vajutamisega |
| LED-valgustus | Jah, sisseehitatud |
| Kiiruste arv | Pidevalt muutuv |
| Kasutusala | Puidu, plasti, metalli, ehitusmaterjalide saagimine |
| Eriomadused | Süvistav lõige, pinnaga tasa lõige, 180° pööratav lõiketera |
| Hooldus ja puhastus | Puhasta ventilatsiooniavad; määri lõiketera hoidja |
| Ohutusvarustus | Sisselülituse lukustus, aku topeltlukustus |
| Garantii | Seadusjärgne garantii + FEIN tootja garantii |
| Varuosad | Saadaval aadressil www.fein.com (lõiketerad, akud, laadijad) |
| Remonditavus | Remont volitatud FEIN teeninduse poolt |
Korduma kippuvad küsimused - ASAS 1821 K AS Fein
Kasutajate küsimused teemal ASAS 1821 K AS Fein
0 küsimus selle seadme kohta. Vastake nendele, mida teate, või esitage oma.
Esita uus küsimus selle seadme kohta
Laadige alla juhend oma Saag PDF-formaadis tasuta! Leidke oma juhend ASAS 1821 K AS - Fein ja võtke oma elektrooniline seade uuesti kätte. Sellel lehel on avaldatud kõik teie seadme kasutamiseks vajalikud dokumendid. ASAS 1821 K AS kaubamärgi Fein.
KASUTUSJUHEND ASAS 1821 K AS Fein
Algupärane kasutusjuhend

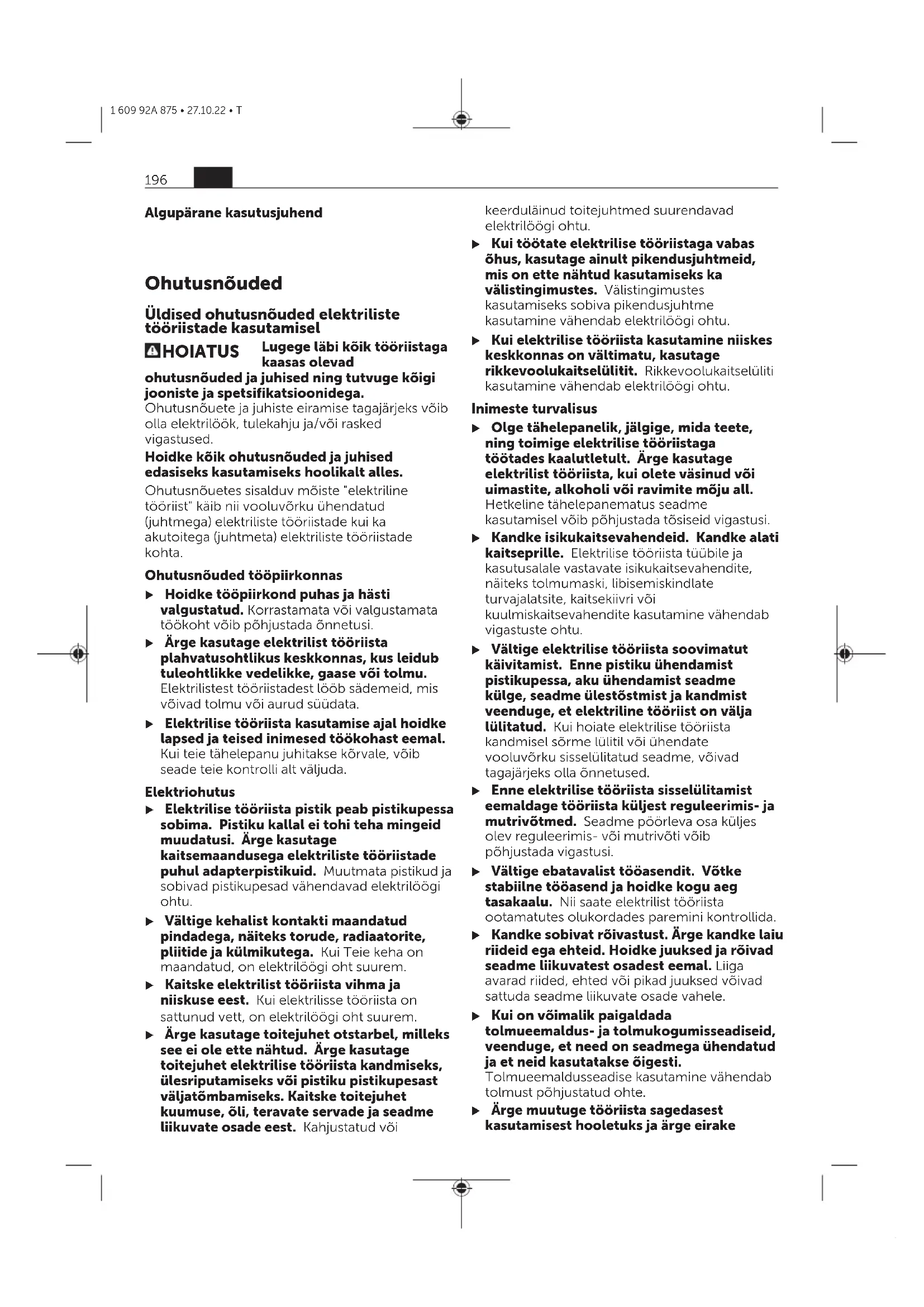

Ohutusnõuded
Üldised ohutusnöuded elektriliste tööriistade kasutamisel
HOIATUS
Lugege läbi köik tööriistaga kaasas olevad
ohutusnõuded ja juhised ning tutvuge kõigi jooniste ja spetsifikatsioonidega.
Ohutusnõuete ja juhiste eiramise tagajärjeks võib olla elektrilöök, tulekahju ja/või rasked vigastused.
Hoidke kõik ohutusnõuded ja juhised edasiseks kasutamiseks hoolikalt alles.
Ohutusnõuetes sisalduv möiste "elektriline tööriist" käib nii vooluvõrku ühendatud (juhtmega) elektriliste tööriistade kui ka akutoitega (juhtmeta) elektriliste tööriistade kohta.
Ohutusnõuded tööpiirkonnas
▶ Hoidke tööpiirkond puhas ja hästi valgustatud. Korrastamata või valgustamata töökoht võib põhjustada önnetusi.
- Ärge kasutage elektrilist tööriista plahvatusohtlikus keskkonnas, kus leidub tuleohtlikke vedelikke, gaase või tolmu. Elektrilistest tööriistadest lööb sädemeid, mis võivad tolmu või aurud süüdata.
▶ Elektrilise tööriista kasutamise ajal hoidke lapsed ja teised inimesed töökohast eemal. Kui teie tähelepanu juhitakse körvale, vöib seade teie kontrolli alt väljuda.
Elektriohutus
Elektrilise tööriista pistik peab pistikupessa sobima. Pistiku kallal ei tohi teha mingeid muudatusi. Ärge kasutage kaitsemaandusega elektriliste tööriistade puhul adapterpistikuid. Muutmata pistikud ja sobivad pistikupesad vähendavad elektrilöögi ohtu.
Vältige kehalist kontakti maandatud pindadega, näiteks torude, radiaatorite, pliitide ja külmikutega. Kui Teie keha on maandatud, on elektrilöögi oht suurem.
- Kaitske elektrilist tööriista vihma ja niiskuse eest. Kui elektrilisse tööriista on sattunud vett, on elektrilöögi oht suurem.
- Ärge kasutage toitejuhet otstarbel, milleks see ei ole ette nähtud. Ärge kasutage toitejuhet elektrilise tööriista kandmiseks, ülesriputamiseks või pistiku pistikupesast väljatõmbamiseks. Kaitske toitejuhet kuumuse, öli, teravate servade ja seadme liikuvate osade eest. Kahjustatud või
keerduläinud toitejuhtmed suurendavad elektrilöögi ohtu.
Kui töötate elektrilise tööriistaga vabas öhus, kasutage ainult pikendusjuhtmeid, mis on ette nähtud kasutamiseks ka välistingimustes. Välistingimustes kasutamiseks sobiva pikendusjuhtme kasutamine vähendab elektrilöögi ohtu.
Kui elektrilise tööriista kasutamine niiskes keskkonnas on vältimatu, kasutage rikkevoolukaitselülitit. Rikkevoolukaitselüliti kasutamine vähendab elektrilöögi ohtu.
Inimeste turvalisus
- Olge tähelepanelik, jälgige, mida teete, ning toimige elektrilise tööriistaga töötades kaalutletult. Ärge kasutage elektrilist tööriista, kui olete väsinud või uimastite, alkoholi või ravimite möju all. Hetkeline tähelepanematus seadme kasutamisel võib põhjustada tõsiseid vigastusi.
Kandke isikukaitsevahendeid. Kandke alati kaitseprille. Elektrilise tööriista tüübile ja kasutusalale vastavate isikukaitsevahendite, näiteks tolmumaski, libisemiskindlate turvajalatsite, kaitsekiivri või kuulmiskaitsevahendite kasutamine vähendab vigastuste ohtu.
Vältige elektrilise tööriista soovimatut käivitamist. Enne pistiku ühendamist pistikupessa, aku ühendamist seadme külge, seadme ülestöstmist ja kandmist veenduge, et elektriline tööriist on välja lülitatud. Kui hoiate elektrilise tööriista kandmisel sörme lülitil või ühendate vooluvõrku sisselülitatud seadme, võivad tagajärjeks olla önnetused.
▶ Enne elektrilise tööriista sisselülitamist eemaldage tööriista küljest reguleerimis- ja mutrivötmed. Seadme pöörleva osa küljes olev reguleerimis- või mutrivõti võib põhjustada vigastusi.
Vältige ebatavalist tööasendit. Võtke stabiilne tööasend ja hoidke kogu aeg tasakaalu. Nii saate elektrilist tööriista ootamatutes olukordades paremini kontrollida.
Kandke sobivat rõivastust. Ärge kandke laiu riideid ega ehteid. Hoidke juuksed ja rõivad seadme liikuvatest osadest eemal. Liiga avarad riided, ehted või pikad juuksed võivad sattuda seadme liikuvate osade vahele.
Kui on võimalik paigaldada tolmueemaldus- ja tolmukogumisseadiseid, veenduge, et need on seadmega ühendatud ja et neid kasutatakse õigesti. Tolmueemaldusseadise kasutamine vähendab tolmust põhjustatud ohte. - Ärge muutuge tööriista sagedasest kasutamisest hooletuks ja ärge eirake
ohutusnõudeid. Hooletus võib sekundi murdosa jooksul kaasa tuua raskeid vigastusi.
Elektriliste tööriistade hoolikas käsitsemine ja kasutamine
- Ärge koormake seadet üle. Kasutage konkreetse töö tegemiseks ette nähtud elektrilist tööriista. Sobiva elektrilise tööriistaga töötate ettenähtud jõudluspiirides efektiivsemalt ja ohutumalt.
- Ärge kasutage elektrilist tööriista, mida ei saa lülitist sisse ja välja lülitada. Elektriline tööriist, mida ei ole enam võimalik lülitist sisse ja välja lülitada, on ohtlik ning tuleb parandada.
Tömmake pistik pistikupesast välja ja/või eemaldage seadmest aku, kui see on eemaldatav, enne seadme reguleerimist, tarvikute vahetamist ja seadme ärapanekut. See ettevaatusabinõu väldib elektrilise tööriista soovimatut käivitamist.
Kasutusvälisel ajal hoidke elektrilisi tööriistu lastele kättesaamatus kohas ja ärge laske seadet kasutada isikutel, kes seadet ei tunne või pole lugenud käesolevaid juhiseid. Asjatundmatute isikute käes on elektrilised tööriistad ohtlikud.
Hoolidage elektrilisi tööriistu ja tarvikuid nöuetekohaselt. Kontrollige, kas seadme liikuvad osad töötavad veatult ega kiildu kiini ning veenduge, et seadme detailid ei ole murdunud või kahjustatud määral, mis möjutab seadme töökindlust. Laske kahjustatud detailid enne seadme kasutamist parandada. Paljude önnetuste põhjuseks on halvasti hooldatud elektrilised tööriistad.
Hoidke lõiketarvikud teravad ja puhtad. Hoolikalt hooldatud, teravate lõikeservadega lõiketarvikud kiilduvad harvemini kinni ja neid on lihtsam juhtida.
▶ Kasutage elektrilist tööriista, lisavarustust, tarvikuid jne vastavalt käesolevatele juhistele, vöttes arvesse töötingimusi ja teostatava töö iseloomu. Elektriliste tööriistade nõuetevastane kasutamine võib põhjustada ohtlikke olukordi.
Hoidke käepidemed ja haardepinnad kuiva ja puhtana ning vabana ölist ja määrdeainetest. Libedad käepidemed ja haardepinnad ei luba tööriista ohutult käsitseda ja ootamatutes olukordades kontrolli all hoida.
Akutööriistade hoolikas käsitsemine ja kasutamine
▶ Laadige akusid ainult tootja poolt soovitatud laadimisseadmetega.
Laadimisseade, mis sobib teatud tüüpi akudele, muutub tuleohtlikuks, kui seda kasutatakse teiste akude laadimiseks.
▶ Kasutage elektrilistes tööriistades ainult selleks ettenähtud akusid. Teiste akude kasutamine vöib pöhjustada vigastusi ja tulekahjuohtu.
▶ Kasutusvälisel ajal hoidke akusid eemal kirjaklambritest, müntidest, võtmetest, naeltest, kruvidest või teistest väikestest metallesemetest, mis võivad akukontaktid omavahel ühendada. Akukontaktide vahel tekkiva lühise tagajärjeks võivad olla põletused või tulekahju.
Väärkasutuse korral võib akuvedelik välja voolata; vältige sellega kokkupuudet. Juhusliku kokkupuute korral loputage kahjustatud kohta veega. Kui vedelik satub silma, pöörduge lisaks arsti poole.
Väljavoolav akuvedelik võib põhjustada nahaärritusi või põletusi.
- Ärge kasutage akut ega tööriista, mis on kahjustada saanud või mida on modifitseeritud. Kahjustada saanud või modifitseeritud akud võivad põhjustada tulekahju, plahvatuse, kehavigastusi ja varalist kahju.
Kaitske akut ja elektrilist tööriista tule ja väga körgete temperatuuride eest.
Kokkupuude tulega või üle 130 °C temperatuuriga võib põhjustada plahvatuse.
Järgige köiki laadimisjuhiseid ja ärge laadige akut väljaspool juhistes määratletud temperatuurivahemikku.
Nöuetele mittevastav laadimine või laadimine väljaspool ettenähtud temperatuurivahemikku võib akut kahjustada ja suurendada tulekahju ohtu.
Teenindus
Laske elektrilist tööriista parandada ainult kvalifitseeritud spetsialistidel, kes kasutavad originaalvaruosi. Nii tagate seadme püsivalt ohutu töö.
- Ärge kunagi käidelge kahjustada saanud akusid. Akusid võivad käidelda vaid tootja esindajad või volitatud hooldekeskuse töötajad.
Ohutusnõuded universaalsaagide kasutamisel
Tehes töid, mille puhul vöib löiketarvik tabada varjatud elektrijuhtmeid, hoidke elektrilist tööriista ainult käepideme isoleeritud pinnast. Löiketarvik, mis puutub kokku pingestatud elektrijuhtmega, vöib seada pinge alla elektrilise tööriista metallosad ja anda tööriista kasutajale elektrilöögi.
▶ Tooriku kinnitamiseks stabiilse aluse külge ja toestamiseks kasutage pitskruvisid, klambreid või muid sobivaid kinnitusvahendeid. Kui hoiate toorikut käes
või surute seda vastu oma keha, ei ole tagatud piisav stabiilsus ning tagajärjeks võib olla kontrolli kaotus tööriista üle.
Hoidke käed töödeldavast piirkonnast eemal. Ärge viige sörmi tooriku alla. Saelehega kokkupuute korral vöite end vigastada.
Töötamisel hoidke elektrist tööriista tugevasti kahe käega ja võtke stabiilne asend. Elektriline tööriist püsib kahe käega hoides kindlamini käes.
▶ Viige seade töödeldava esemega kokku alles siis, kui seade on sisse lülitatud.
Vastasel korral tekib tagasilöögi oht, kui tarvik toorikus kinni kiildub.
▶ Veenduge, et alustald toetub saagimise ajal alati töödeldavale toorikule. Saeleht vöib kinni kiilduda ja pöhjustada kontrolli kaotuse seadme üle.
Pärast saagimise löppu lülitage tööriist välja ja oodake, kuni saeleht seiskub. Alles siis tömmake saeleht löikejäljest välja. Nii väldite tagasilööki ja saate tööriista ohutult käest panna.
Enne käestpanekut oodake, kuni elektriline tööriist on seiskunud. Kasutatav tarvik võib kinni kiiluda ja põhjustada kontrolli kaotuse seadme üle.
▶ Kasutage ainult teravaid, töökorras olevaid saelehti. Köverdunud või nürid saelehed võivad murduda, möjutada lõike kvaliteeti või põhjustada tagasilöögi.
- Ärge pidurdage saelehte pärast väljalülitamist, avaldades saelehele külgsurvet. Saeleht võib kahjustuda, murduda või põhjustada tagasilöögi.
Kinnitage töödeldav materjal korralikult. Ärge toestage toorikut käega ega jalaga. Ärge puudutage esemeid ega maapinda töötava saega. Esineb tagasilöögioht.
- Varjatult paiknevate elektrijuhtmete, gaasi-või veetorude avastamiseks kasutage sobivaid lokaliseerimisseadmeid või pöörduge kohaliku elektri-, gaasi- või veevarustusettevõtja poole. Kokkupuutel elektrijuhtmetega tekib tulekahju- ja elektrilöögioht. Gaasitorustiku vigastamisel tekib plahvatusoht. Veetorustiku vigastamisel materiaalne kahju või elektrilöögioht.
Aku vigastamise ja ebaõige käsitsemise korral võib akust eralduda aure. Aku võib põlema süttida või plahvatada. Öhutage ruumi, halva enesetunde korral pöörduge arsti poole. Aurud võivad ärritada hingamisteid.
- Ärge avage akut. Esineb lühise oht.
▶ Teravad esemed, näiteks naelad või kruvikeerajad, samuti lõögid, põrutused jmt võivad akut kahjustada. Akukontaktide
vahel võib tekkida lühis ja aku võib süttida, suitsema hakata, plahvatada või üle kuumeneda.
▶ Kasutage AMPShare akut ainult valmistaja või AMPShare Partneri toodetes. Ainult sellisel juhul on aku kaitstud ohtliku ülekoormuse eest.
Kaitske akut kuumuse, sealhulgas pideva päikesekiiirguse eest, samuti tule, mustuse, vee ja niiskuse eest. Plahvatus- ja lühiseoht.
Toote kirjeldus ja kasutusjuhend
Lugege läbi köik ohutusnöuded ja juhised. Ohutusnöuete ja juhiste eiramine vöib kaasa tuua elektrilöögi, tulekahju ja/vöi raskeid vigastusi.
Pange tähele kasutusjuhendi esiosas olevaid jooniseid.
Ärge kasutage seda elektrilist tööriista enne, kui olete seda kasutusjuhendit põhjalikult lugenud ja sellest täielikult aru saanud. Järgige ka asjassepuutuvaid siseriiklikke töökaitsetingimusi.
Otstarbele vastav kasutamine
Elektriline tööriist on ette nähtud kindlalt toestatud puidu, plastide, metalli ja ehitusmaterjalide saagimiseks. Seade sobib sirg- ja köverjoonelisteks lõigeteks. Sobivate bimetall-saelehtede kasutamisel on võimalik tasapinnaline mahalõikamine. Järgige soovitusi saelehtede kasutamiseks.
Kujutatud komponendid
Seadme osade numeratsiooni aluseks on jooniste leheküljel toodud numbrid.
(1) Saeleht
(2) Tald
(3) Saelehe lukustushülss
(4) Aku ^a)
(5) Sisse-/väljalüliti sisselülitustökis
(6) Sisse-/väljalüliiti
(7) Töötuli
(8) Aku lukustuse vabastusnupp ^a)
(9) Käepide (isoleeritud haardepind)
(10) Saelehe hoidik
a) Kujutatud või kirjeldatud lisavarustus ei kuulu tavalisse tarnemahtu. Lisavarustuse täieliku loetelu leiate meie lisavarustusprogrammist.
Tehnilised andmed
Universaalsaag ASAS18-21KAS
Tootenumber 7 133 ...
Nimipinge V= 18
et
Universaalsaag ASAS18-21KAS
| Käigukiirus tühikäigul ^-1 n_0^AJ | 0–3050 | |
| Tööriistahoidik SDS | ||
| Käik mm 21 | ||
| Max löikesügavus | ||
| – puidus mm 200 | ||
| – terases (legeerimata) mm 16 | ||
| – toru läbimõõt mm 100 | ||
| Kaal EPTA-Procedure 01:2014 järgi | kg | 2,3–3,3 ^B1 |
| Soovitataveskkonnatemperatuurlaadimisel | °C | 0 ... +35 |
| Lubatudkeskkonnatemperatuurtöötamisel ^C1 jahoiustamisel | °C | -20 ... +50 |
| Soovitatavad akud GBA 18V... | ||
| ProCORE18V... | ||
| Soovitatavadakulaadijad | GAL 18... | |
A) Möödetud 20–25 °C juures akuga GBA 18V 4.0Ah.
B) Sõltuvalt kasutatud akust
C) Piiratud võimsus temperatuuril <0 °C.
Andmed müra/vibratsiooni kohta
Mürapäästuväärtused on määratud vastavalt standardile EN 62841-2-11.
Elektrilise tööriista A-korrigeeritud müratase on tavaliselt: heliröhutase 82 dB(A); helivõimsustase 93 dB(A). Möötemääramatus K = 5 dB.
Kasutage kuulmiskaitsevahendeid!
Vibratsiooni koguväärtused a_h (kolme suuna vektorsumma) ja mõõtemääramatus K, määratud vastavalt standardile EN 62841-2-11:
puitlaastplaatide saagimine saelehega HCS, 150 × 19 × 1,25 mm, 6 TPI:
a_h,B = 9 m/s^2, K = 1,5 m/s^2, puitprusside saagimine saelehega BIM, 150 x
19 × 1,25 mm, 6 TPI:
$$ a _ {h, W B} = 8 \mathrm{m} / \mathrm{s} ^ {2}, K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2}. $$
(Andmed puitlaastplaatide saagimise kohta kehtivad detaili paksuse 20 mm korral.)
Selles juhendis toodud vibratsioonitaseme ja mürapäästu väärtused on möödetud standardset möötemeetodit kasutades ja neid saab kasutada elektriliste tööriistade omavaheliseks vördlemiseks. Need sobivad ka vibratsioonitaseme ja mürapäästu esialgseks hindamiseks.
Toodud vibratsioonitaseme ja mürapäästu väärtused on iseloomulikud elektrilise tööriista põhiliste rakenduste korral. Kui aga elektrilist tööriista kasutatakse muudes rakendustes, muude vahetatavate tööriistadega või
ebapiisavalt hooldades, võivad vibratsioonitaseme ja mürapäästu väärtused nendest erinevad olla. See võib kogu tööaja vibratsioonitaset ja mürapäästu tunduvalt suurendada.
Vibratsioonitaseme ja mürapäästu täpseks hindamiseks tuleb arvesse võtta ka aega, mil seade on välja lülitatud või mil seade on küll sisse lülitatud, kuid tegelikult tööle rakendamata. See võib kogu tööaja vibratsioonitaset ja mürapäästu tunduvalt vähendada.
Rakendage kasutaja kaitsmiseks vibratsiooni mõju eest täiendavaid kaitsemeetmeid, nagu näiteks: elektrilise tööriista ja vahetatavate tööriistade hooldus, kätesoojendus, töökorraldus.
Aku
Aku laadimine
▶ Kasutage üksnes tehnilistes andmetes loetletud laadimisseadmeid. Vaid need laadimisseadmed on ette nähtud elektrilises tööriistas kasutatud liitium-ioonaku laadimiseks.
Juhis: liitiumioonakud tarnitakse tehasest rahvusvaheliste transpordieeskirjade põhjal osaliselt laetutena. Selleks et aku täielikku võimsust tagada, laadige aku enne esimest kasutamist täielikult täis.
Aku paigaldamine
Lükake laetud aku akuhoidikusse nii, et see tuntavalt fikseeruks.
Aku eemaldamine
Aku eemaldamiseks vajutage lukustuse vabastamise nuppe ja tömmake aku välja. Ärge rakendage seejuures jõudu.
Akul on kaks lukustusastet, mis takistavad aku väljakukkumist aku lukustuse vabastamisnupu kogemata vajutamisel. Elektritööriista paigaldatud akut hoiab öiges asendis vedru.
Aku laetuse taseme näidik
Rohelised LEDid aku laetuse taseme näidikul näitavad aku laetuse taset. Ohutuse huvides saab aku laetuse taset vaadata ainult väljalülitatud elektrilisel tööriistal.
Laetuse taseme vaatamiseks vajutage laetuse taseme näidiku nuppu 📋 või 📄. See on võimalik ka väljavõetud aku korral.
Kui laetuse taseme näidiku nupu vajutamisel ei sütti ükski LED, on aku defektne ja tuleb välja vahetada.
Aku tüüp GBA 18V...
LED Mahtuvus
Pidev tuli 3 × roheline 60–100%
Pidev tuli 2 × roheline 30–60%
Pidev tuli 1 × roheline 5–30%
Juhised aku käsitsemiseks
Kaitske akut niiskuse ja vee eest.
Hoidke aku temperatuuril -20 °C kuni 50 °C.
Ärge jätke akut suvel autosse.
Puhastage aku ventilatsiooniavasid pehme, puhta ja kuiva pintsliga.
Oluliselt lühenenud kasutusaeg pärast laadimist näitab, et aku on muutunud kasutuskõlbmatuks ja tuleb välja vahetada.
Järgige ringlussevõtu juhiseid.
Paigaldamine
Eemaldage aku seadmest enne mis tahes töid seadme kallal (nt hooldus, tarvikute vahetus jmt), samuti enne seadme transportimist ja hoiulepanekut. Lüliti (sisse/välja) juhuslik käsitsemine toob kaasa vigastuste ohu.
Saelehe paigaldamine/vahetamine
Tarviku paigaldamisel või vahetamisel kandke kaitsekindaid. Tarvikud on teravad ja võivad pikemaajalisel kasutamisel muutuda kuumaks.
▶ Saelehe vahetamisel veenduge, et saelehehoidik oleks vaba materjalijäkidest, nt puidu- või metallilaastudest.
Saelehe valik
Kasutage ainult 1/2-tollise universaalpidemega saelehti. Saeleht ei tohiks olla pikem kui tehtava löike jaoks vajalik.
Saelehe paigaldamine (vt jn A)
Pöörake saelehe lukustushülssi (3) u 90° noole suunas ja hoidke kinni. Suruge saeleht (1) saelehe hoidikusse (10). Vabastage jälle lukustushülss.
- Kontrollige saelehte tömmates kinnituse tugevust. Lahtine saeleht võib välja kukkuda ja teid vigastada.
Teatavate tööde jaoks vöib saelehte (1) ka 180° pööratult (hambad üles suunatud) uuesti sisse panna.
Saelehe eemaldamine (vt jn B)
Laske saelehel enne eemaldamist jahtuda. Kuuma saelehe puudutamise korral on vigastumisoht.
Pöörake saelehe lukustushülssi (3) u 90° noole suunas ja hoidke kinni. Eemaldage saeleht (1).
Tolmu/laastude äratömme
Pliisisaldusega värvide, teatud puiduliikide, mineraalide ja metalli tolm võib kahjustada tervist. Tolmuga kokkupuude või tolmu sissehingamine võib põhjustada kasutajal või läheduses viibivatel inimestel allergilisi reaktsioone ja/või hingamisteede haigusi.
Teatud tolm, näiteks tamme- ja pöögitolm, on vähki tekitava toimega, iseäranis kombinatsioonis puidutöötlemisel kasutatavate lisaainetega (kromaat, puidukaitsevahendid). Asbesti sisaldavat materjali tohivad töödelda üksnes vastava ala asjatundjad.
- Tagage töökohas hea ventilatsioon.
- Soovitame kasutada hingamisteede kaitsemaski P2-klassi filtriga.
Järgige töödeldavate materjalide kohta kehtivaid riiklikke eeskirju.
▶ Vältige tolmu kogunemist töökohta. Tolm vöib kergesti süttida.
Töötamine
Kasutuselevõtt
Sisse-/väljalülitamine (vt jn C)
Elektrilise tööriista sisselülitamiseks vajutage köigepealt sisselülitustökis (5) vasakule. Seejärel vajutage sisse-/väljalülitit (6) ja hoidke seda vajutatult.
Töötuli põleb, kui lüliti (sisse/välja) (6) on osaliselt või täielikult alla vajutatud, ja valgustab tööpiirkonda ebasoodsate valgusolude korral.
Elektrilise tööriista väljalülitamiseks vabastage sisse-/väljalüliiti (6). Seejärel vajutage sisselülitustökis (5) jälle paremale.
Käigusageduse reguleerimine
Sisselülitatud seadme pöörete arvu saate sujuvalt reguleerida vastavalt lülitile (sisse/välja) (6) rakendatavale survele.
Kerge survega lülitile (sisse/välja) (6) reguleerite pöörded madalaks. Surve suurendamisega tõstate ka käigusagedust.
Vajalik käigusagedus söltub materjalist ja töötingimustest ning seda saab kindlaks teha praktilise katse käigus.
Väiksemat käigusagedust on soovitav kasutada töö alustamisel ning plastmaterjalide ja alumiiniumi saagimisel.
Pikemaajalisel töötamisel väikesel käigusagedusel vöib seade minna väga kuumaks. Võtke saeleht tööriistast välja ja laske tööriistal jahtumiseks töötada umbes 3 minutit maksimaalsel käigusagedusel.
Töösuunised
Eemaldage aku seadmest enne mis tahes töid seadme kallal (nt hooldus, tarvikute vahetus jmt), samuti enne seadme transportimist ja hoiulepanekut. Lūliti (sisse/ välja) juhuslik kāsitsemine toob kaasa vigastuste ohu.
▶ Saeketta kinnikiildumisel lülitage seade kohe välja.
Nõuanded
- Kergehitusmaterjalide saagimisel järgige seadussätteid ja materjali tootjate soovitusi.
Kontrollige puidu, puitlaastplaatide, ehitusmaterjalide jms saagimise eel, et neis ei ole võörkehi, nagu naelu, kruvisid jms ning kasutage sobivat saelehte.
Lülitage elektriline tööriist sisse ja viige töödeldava detaili juurde. Toetage taldmik (2) detaili pinnale ja saagige materjal ühtlase tugisurve või ettenikega läbi. Töö löpetamise järel lülitage elektriline tööriist välja. Kui saeleht kiildub kinni, lülitage elektriline tööriist kohe välja. Suruge saepilu sobiva tööriista abil pisut laiali ja tömmake elektriline tööriist välja.
Uputuslöiked (vt jn D)
Sukelmeetodil tohib töödelda ainult pehmeid materjale, nagu puit, kipskartong jmt! Ärge töödelge metallmaterjale sukelsaagimismeetodil!
Kasutage sukelsaagimiseks ainult lühikesi saelehti.
Asetage elektriline tööriist taldmiku (2) servaga töödeldavale detailile nii, et saeleht (1) detaili ei puuduta ja lülitage sisse. Käigukiiruse reguleerimisega elektrilistel tööriistadel valige maksimaalne käigukiirus. Suruge elektriline tööriist tugevasti vastu töödeldavat detaili ja laske saelehel aeglaselt detaili sukelduda.
Niipea kui taldmik (2) kogu pinnaga detailile toetub, saagige piki soovitud lõikejoont edasi. Teatavate tööde jaoks saab saelehe (1) ka 180° pööratult sisse asetada ja elektrilist tööriista vastavalt pööratult juhtida.
Tasapinnaline saagimine (vt jn E)
Elastsete bi-metall.saelehtedega saab väljaulatuvaid konstruktsioonielemente, nagu nt veetorud, kohe seina äärest maha saagida.
Jälgige, et saeleht oleks alati pikem töödeldava detaili läbimöödust. On tagasilöögioht.
Toetage saeleht otse seinale ja painutage seda veidi, avaldades elektrilisele tööriistale kerget külgsurvet, nii et taldmik seinale toetub. Lülitage elektriline tööriist sisse ja saagige detail ühtlase külgsurvega läbi.
Jahutus-/määrdeaine
Metalli saagimisel tuleks materjali kuumenemise töttu kanda piki lõikejoont jahutus- või määrdeainet.
Hooldus ja korrashoid
Hooldus ja puhastus
▶ Eemaldage aku seadmest enne mis tahes töid seadme kallal (nt hooldus, tarvikute vahetus jmt), samuti enne seadme transportimist ja hoiulepanekut. Lüliti (sisse/välja) juhuslik käsitsemine toob kaasa vigastuste ohu.
- Seadme laitmatu ja ohutu töö tagamiseks hoidke seade ja selle ventilatsiooniavad puhtad.
Kasutage saelehe hoidiku puhastamiseks eelistatult pehmet pintslit. Eemaldage selleks saeleht elektrilisest tööriistast. Määrige saelehe kinnituskohta sobivate määrdeainetega.
Liigne mustus võib tekitada häireid seadme töös. Seepärast ärge saagige rohkelt tolmu tekitavaid materjali suunaga alt üles ega pea kohal.
Lisavarustuse valik
Kasutage ainult originaalset FEIN lisavarustust. Lisavarustus peab sobima elektrilise tööriista tüübile.
Korrashoid ja klienditeenindus
Palun pidage silmas, et elektrilisi tööriistu tohivad põhimötteliselt remontida, hooldada ja kontrollida ainult elektriala spetsialistid, sest asjatundmatu korrashoiu korral võivad tekkida kasutajale tõsised ohud.
Ekstreemsetes kasutustingimustes võib metallide töötlemisel koguneda elektrilise tööriista sisemusse voolujuhtivat tolmu. Puhuge elektrilise tööriista sisemus sageli ventilatsiooniavade kaudu läbi kuiva ja ölivaba suruõhuga.
Kipsi sisaldavate materjalide töötlemisel vöib tekkida tolm. See vöib ladestuda elektrilisetööriista sisemusse ja lülituselementidele ning öhuniiskuse möjul kövastuda. See vöib möjutada lülitusmehhanismi. Puhuge sageli ventilatsiooniavade kaudu elektrilise tööriista siseruum ja lülituselemendid kuiva ning ölivaba suruöhuga läbi. Tooteid, mis on kokku puutunud asbestiga, ei tohi remonti anda. Saatke asbestiga kontamineeritud tooted jäätmekäitlusse vastavalt riigis kehtivatele asbesti sisaldavate jäätmete käitlemise eeskirjadele.
Pöörduge palun remontivajavate FEIN elektriliste tööriistade ja lisavarustusega oma FEIN klienditeenindusse. Aadressi leiate Internetist
www.fein.com alt.
Uuendage vananemise ja kulumise korral elektrilisel tööriistal olevad kleebised ja hoiatavad suunised.
Selle elektrilise tööriista hetkel kehtiva varuosaloendi leite Internetist
www.fein.com alt.
Kasutage ainult originaalseid varuosi.
Tagatised ja garantii
Toote garantii kehtib vastavalt siseriiklikult kehtivale korrale kasutuselevõturiigis. Lisaks kehtib FEINi tootja-garantiideklaratsioon kohane FEINi garantii.
Teie elektrilise tööriista tarnemaht vöib sisaldada ka ainult osa selles kasutusjuhendis kirjeldatud vöi kujutatud lisavarustusest.
Vastavusdeklaratsioon
CE-deklaratsioon kehtib ainult Euroopa Liidu ja EFTA (European Free Trade Association) riikides ning ainult toodetele, mis on ette nähtud EL- või EFTA-turule.
Toote EL-turul ringlusselaskmise järel kaotab UKCA-märgis oma kehtivuse.
UKCA-deklaratsioon kehtib ainult briti turul (Inglismaa, Wales ja Šotimaa) ning ainult toodetele, mis on ette nähtud briti turule. Toote briti turul ringlusselaskmise järel kaotab CE-märgis oma kehtivuse.
Firma FEIN deklareerib ainuvastutajana, et see toode vastab selle kasutusjuhendi viimastel lehekülgedel toodud asjassepuutvatele sätetele. Tehnlise dokumentatsiooni hoidja:
C. & E. Fein GmbH, 73529 Schwäbisch Gmünd, Germany
Transport
Soovitatud liitiumioonakude suhtes kohaldatakse ohtlike veoste eeskirjade nõudeid. Akude puhul on lubatud kasutajapoolne piiranguteta maanteevedu.
Kolmandate isikute teostatava veo korral (nt öhuvedu või ekspedeerimine) tuleb järgida pakendi ja tähistuse osas kehtivaid erinõudeid. Sellisel juhul peab veose ettevalmistamisel alati osalema ohtlike ainete veo ekspert.
Aku vedu on lubatud vaid siis, kui aku korpus on vigastusteta. Katke lahtised kontaktid teibiga ja pakkige aku nii, et see pakendis ei liiguks. Järgige ka võimalikke täiendavaaid siseriiklikke nõudeid.
Kasutuskölbmatuks muutunud seadmete käitlus
Elektrilised tööriistad, akud, lisatarvikud ja pakendid tuleb keskkonnasäästlikult ringlusse vötta.
Ärge käidelge elektrilisi tööriistu ja akusid/patareisid koos olmejäätmetega!
Üksnes EL liikmesriikidele:
Vastavalt direktiivile 2012/19/EL elektri- ja elektroonikaseadmete jäätmete kohta ning nende kohaldamisele riigi öigusaktides tuleb kasutusressursi ammendanud elektritööriistad ja vastavalt direktiivile 2006/66/EÜ defektsed või kasutusressursi ammendanud akud/patareid eraldi kokku koguda ja suunata keskkonnasäästlikku taaskasutusse.
Vale jäätmekäitluse korral võivad vanad elektri- ja elektroonikaseadmed, milles sisaldub kahjulikke aineid, kahjustada keskkonda ja inimeste tervist.
Akud/patareid:
Li-Ion:
Järgige punktis Transport toodud juhiseid (vaadake „Transport“, Lehekülg 202).
