| Produkttype | Trådløs sabel sag |
| Merke | Fein |
| Modell | ASAS 1821 K AS |
| Nominell spenning | 18 V |
| Tomgangshastighet | 0 – 3 050 min⁻¹ |
| Slaglengde | 21 mm |
| Maks skjæredybde i tre | 200 mm |
| Maks skjæredybde i stål (ulegert) | 16 mm |
| Maks rørdiameter | 100 mm |
| Vekt (avhengig av batteri) | 2,3 – 3,3 kg |
| Bladholder type | SDS (verktøyfritt hurtigskifte) |
| Anbefalt batteritype | GBA 18V... / ProCORE18V... (Litium-ion) |
| Anbefalt lader | GAL 18... |
| Variabel hastighet | Ja, ved trykk på bryteren |
| LED-lys | Ja, integrert |
| Antall hastigheter | Kontinuerlig variabel |
| Bruk | Saging av tre, plast, metall, byggematerialer |
| Spesialfunksjoner | Stikkskjæring, flush cut, blad justerbart 180° |
| Vedlikehold og rengjøring | Rengjør ventilasjonssporene; smør bladholderen |
| Sikkerhetsutstyr | Innkoblingssperre, dobbel batterisperre |
| Garanti | Lovbestemt garanti + FEIN-produsentgaranti |
| Reservedeler | Tilgjengelig på www.fein.com (blad, batterier, ladere) |
| Reparerbarhet | Reparasjon hos godkjent FEIN-service |
Ofte stilte spørsmål - ASAS 1821 K AS Fein
Brukerspørsmål om ASAS 1821 K AS Fein
0 spørsmål om dette apparatet. Svar på dem du kjenner, eller still ditt eget.
Still et nytt spørsmål om dette apparatet
Last ned instruksjonene for din Sag i PDF-format gratis! Finn veiledningen din ASAS 1821 K AS - Fein og ta den elektroniske enheten tilbake i hendene. På denne siden er alle dokumenter som er nødvendige for bruken av enheten din publisert. ASAS 1821 K AS av merket Fein.
BRUKSANVISNING ASAS 1821 K AS Fein
Produkt- og ydelsesbeskrivelse
Det anbefales at reducere slagtallet, når savklingen føres ind mod emnet og ved savning i plast og aluminium.
Vedligeholdelse og service
Vedligeholdelse og rengøring
Reparation og kundeservice
Overensstemmelseserklæring

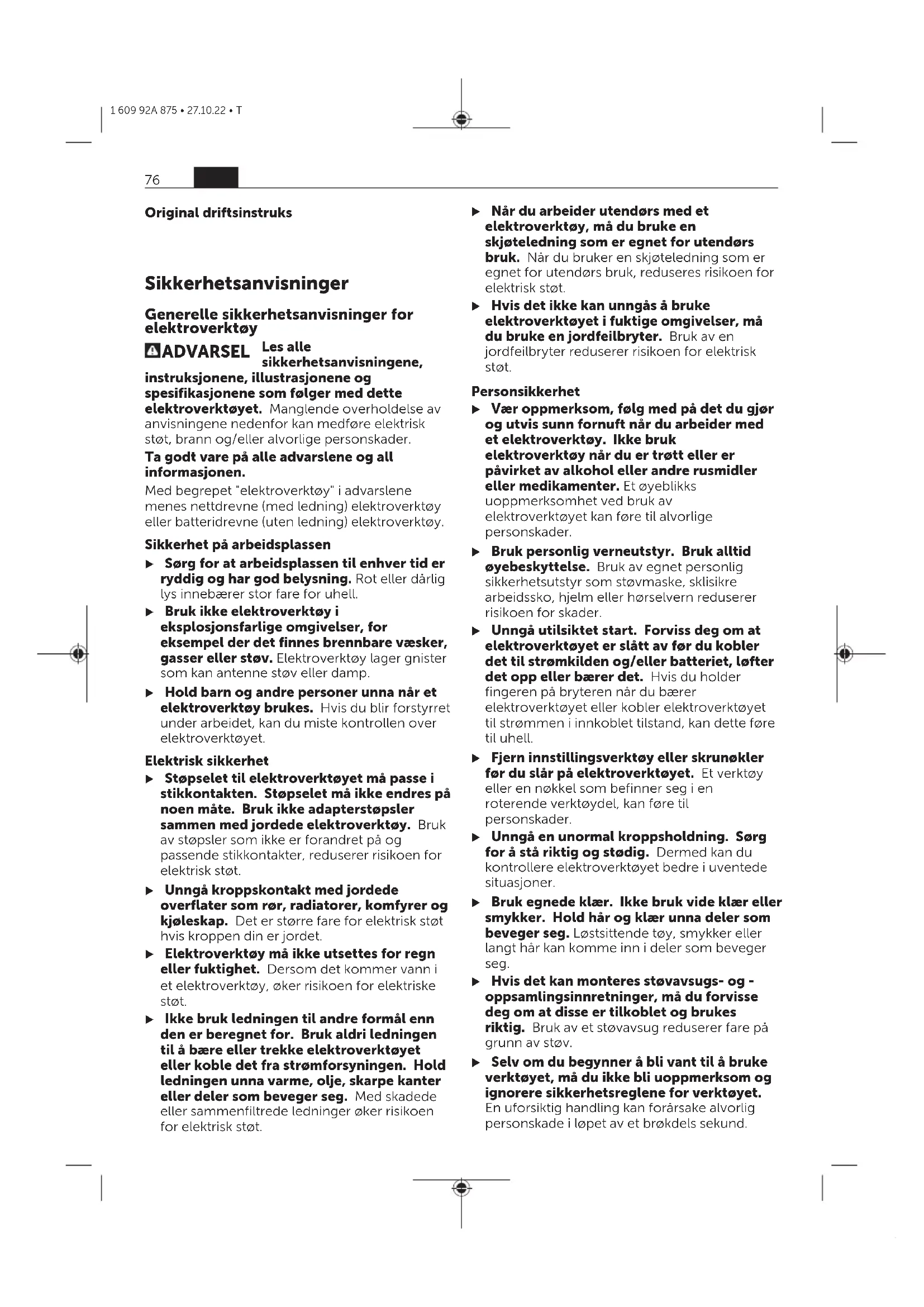

Generelle sikkerhetsanvisninger for elektroverktøy
ADVARSEL
Les alle sikkerhetsanvisningene,
instruksjonene, illustrasjonene og spesifikasjonene som følger med dette elektroverktøyet. Manglende overholdelse av anvisningene nedenfor kan medføre elektrisk støt, brann og/eller alvorlige personskader.
Ta godt vare på alle advarslene og all informasjonen.
Med begrepet "elektroverktøy" i advarslene menes nettdrevne (med ledning) elektroverktøy eller batteridrevne (uten ledning) elektroverktøy.
Sikkerhet på arbeidsplassen
Sørg for at arbeidsplassen til enhver tid er ryddig og har god belysning. Rot eller dårlig lys innebærer stor fare for uhell.
▶ Bruk ikke elektroverktøy i eksplosjonsfarlige omgivelser, for eksempel der det finnes brennbare væsker, gasser eller støv. Elektroverktøy lager gnister som kan antenne støv eller damp.
▶ Hold barn og andre personer unna når et elektroverktøy brukes. Hvis du blir forstyrret under arbeidet, kan du miste kontrollen over elektroverktøyet.
Elektrisk sikkerhet
Støpselet til elektroverktøyet må passe i stikkontakten. Støpselet må ikke endres på noen måte. Bruk ikke adapterstøpsler sammen med jordede elektroverktøy. Bruk av støpsler som ikke er forandret på og passende stikkontakter, reduserer risikoen for elektrisk støt.
▶ Unngå kroppskontakt med jordede overflater som rør, radiatorer, komfyrer og kjøleskap. Det er større fare for elektrisk støt hvis kroppen din er jordet.
▶ Elektroverktøy må ikke utsettes for regn eller fuktighet. Dersom det kommer vann i et elektroverktøy, øker risikoen for elektriske støt.
Ikke bruk ledningen til andre formål enn den er beregnet for. Bruk aldri ledningen til å bære eller trekke elektroverktøyet eller koble det fra strømforsyningen. Hold ledningen unna varme, olje, skarpe kanter eller deler som beveger seg. Med skadede eller sammenfiltrede ledninger øker risikoen for elektrisk støt.
Når du arbeider utendørs med et elektroverktøy, må du bruke en skjøteledning som er egnet for utendørs bruk. Når du bruker en skjøteledning som er egnet for utendørs bruk, reduseres risikoen for elektrisk støt.
Hvis det ikke kan unngås å bruke elektroverktøyet i fuktige omgivelser, må du bruke en jordfeilbryter. Bruk av en jordfeilbryter reduserer risikoen for elektrisk støt.
Personsikkerhet
Vær oppmerksom, følg med på det du gjør og utvis sunn fornuft når du arbeider med et elektroverktøy. Ikke bruk elektroverktøy når du er trøtt eller er påvirket av alkohol eller andre rusmidler eller medikamenter. Et øyeblikks uoppmerksomhet ved bruk av elektroverktøyet kan føre til alvorlige personskader.
▶ Bruk personlig verneutstyr. Bruk alltid øyebeskyttelse. Bruk av egnet personlig sikkerhetsutstyr som støvmaske, sklisikre arbeidssko, hjelm eller hørselvern reduserer risikoen for skader.
▶ Unngå utilsiktet start. Forviss deg om at elektroverktøyet er slått av før du kobler det til strømkilden og/eller batteriet, løfter det opp eller bærer det. Hvis du holder fingeren på bryteren når du bærer elektroverktøyet eller kobler elektroverktøyet til strømmen i innkoblet tilstand, kan dette føre til uhell.
Fjern innstillingsverktøy eller skrunøkler før du slår på elektroverktøyet. Et verktøy eller en nøkkel som befinner seg i en roterende verktøydel, kan føre til personskader.
▶ Unngå en unormal kroppsholdning. Sørg for å stå riktig og stødig. Dermed kan du kontrollere elektroverktøyet bedre i uventede situasjoner.
▶ Bruk egnede klær. Ikke bruk vide klær eller smykker. Hold hår og klær unna deler som beveger seg. Løstsittende tøy, smykker eller langt hår kan komme inn i deler som beveger seg.
Hvis det kan monteres støvavsugs- og - oppsamlingsinnretninger, må du forvisse deg om at disse er tilkoblet og brukes riktig. Bruk av et støvavsug reduserer fare på grunn av støv.
▶ Selv om du begynner å bli vant til å bruke verktøyet, må du ikke bli uoppmerksom og ignorere sikkerhetsreglene for verktøyet. En uforsiktig handling kan forårsake alvorlig personskade i løpet av et brøkdels sekund.
Omhyggelig bruk og håndtering av elektroverktøy
Ikke overbelast elektroverktøyet. Bruk et elektroverktøy som er beregnet for arbeidsoppgaven. Med et passende elektroverktøy arbeider du bedre og sikrere i det angitte effektområdet.
Ikke bruk elektroverktøyet hvis av/påbryteren er defekt. Et elektroverktøy som ikke lenger kan slås av eller på, er farlig og må repareres.
- Trekk støpselet ut av strømkilden og/eller fjern batteriet (hvis demonterbart) før du utfører innstillinger på elektroverktøyet, skifter tilbehør eller legger bort maskinen. Disse tiltakene forhindrer en utilsiktet starting av elektroverktøyet.
▶ Elektroverktøy som ikke er i bruk, må oppbevares utilgjengelig for barn. Ikke la personer som ikke er fortrolige med elektroverktøyet eller ikke har lest disse anvisningene bruke verktøyet.
Elektroverktøy er farlige når de brukes av uerfarne personer.
Vær nøye med vedlikeholdet av elektroverktøyet og tilbehøret. Kontroller om bevegelige verktøydeler fungerer feilfritt og ikke klemmes fast, og om deler er brukket eller har andre skader som virker inn på elektroverktøyets funksjon. Få reparert elektroverktøyet før det brukes igjen hvis det er skadet. Dårlig vedlikeholdte elektroverktøy er årsaken til mange uhell.
▶ Hold skjæreverktøyene skarpe og rene. Godt stelte skjæreverktøy med skarpe skjær setter seg ikke så ofte fast og er lettere å føre.
Bruk elektroverktøy, tilbehør, verktøy osv. i henhold til disse anvisningene. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til andre formål enn de som er angitt, kan føre til farlige situasjoner.
▶ Hold håndtak og gripeflater tørre, rene og uten olje eller fett. Glatte håndtak og gripeflater hindrer sikker håndtering og styring av verktøyet i uventede situasjoner.
Bruk og pleie av batteridrevne verktøy
Lad batteriet bare med laderen som er angitt av produsenten. Det oppstår brannfare hvis en lader som er egnet for en bestemt type batterier, brukes med andre batterier.
▶ Bruk elektroverktøyene bare med batterier som er beregnet for dem. Bruk av andre batterier kan medføre personskader og brannfare.
▶ Når batteriet ikke er i bruk, må det holdes unna andre metallgjenstander som binders,
mynter, nøkler, spikre, skruer eller andre mindre metallgjenstander som kan lage en forbindelse mellom kontaktene. En kortslutning mellom batterikontaktene kan føre til forbrenninger eller brann.
▶ Ved feil bruk kan det lekke væske ut av batteriet. Unngå kontakt med denne væsken. Skyll med vann hvis det oppstår kontakt med væsken. Hvis det kommer væske i øynene, må du i tillegg oppsøke lege. Batterivæske som renner ut, kan føre til irritasjoner på huden eller forbrenninger.
Ikke bruk et batteri eller verktøy som er skadet eller modifisert. ∅delagte eller modifiserte batterier kan oppføre seg uforutsigbart, noe som kan føre til brann, eksplosjon eller fare for personskade.
Ikke utsett et batteriet eller verktøy for åpen ild eller for høye temperaturer. Eksponering for ild eller temperaturer over 130 °C kan føre til eksplosjon..
Følg alle anvisningene for lading, og ikke lad batteriet eller verktøyet utenfor temperaturområdet som er spesifisert i bruksanvisningen. Feil lading eller lading ved temperaturer utenfor det spesifiserte temperaturområdet, kan skade batteriet og øke brannfaren.
Service
▶ Elektroverktøyet må kun repareres av kvalifiserte fagpersoner og bare med originale reservedeler. Slik opprettholdes verktøyets sikkerhet.
Ikke utfør vedlikehold på skadde batterier. Vedlikehold av batterier skal alltid utføres av produsenten eller godkjente forhandlere.
Sikkerhetsinformasjoner for bajonettsager
Bruk de isolerte grepsflatene når du holder elektroverktøyet under arbeid der skjæretilbehøret kan komme borti skjulte ledninger. Skjæretilbehør som kommer i berøring med en strømførende ledning, kan gjøre eksponerte metalldeler på elektroverktøyet strømførende og dermed gi brukeren elektrisk støt.
▶ Bruk klemmer eller andre hjelpemidler til å feste og støtte emnet på et stabilt underlag. Hvis du holder emnet med hånden eller holder det mot kroppen, kan du miste kontrollen.
▶ Hold hendene borte fra sageområdet. Ikke grip under emnet. Ved kontakt med sagbladet er det fare for skader.
▶ Hold elektroverktøyet godt fast med megge hendene under arbeidet, og pass på
Elektroverktøyet må bare føres inn mot emnet i innkoblet tilstand. Det er ellers fare for tilbakeslag hvis innsatsverktøyet henger seg opp i emnet.
▶ Pass på at fotplaten alltid ligger helt inntil emnet under saging. Sagbladet kan kile seg fast, og du kan miste kontrollen over elektroverktøyet.
Slå av elektroverktøyet när arbeidet er avsluttet. Ikke trekk sagbladet ut av snittet för sagbladet har stoppet helt. Slik unngår du tilbakeslag og kan legge elektroverktøyet sikkert ned.
▶ Vent til elektroverktøyet er stanset helt før du legger det fra deg. Innsatsverktøyet kan kile seg fast og føre til at du mister kontrollen over elektroverktøyet.
▶ Bruk bare uskadde, feilfri sagblad. Bøyde eller butte sagblad kan brekke, påvirke skjæringen negativt eller forårsake et tilbakeslag.
▶ Brems ikke sagbladet etter utkobling ved å trykke mot det fra siden. Sagbladet kan ta skade, brekke eller forårsake et tilbakeslag.
▶ Spenn materialet godt fast. Ikke støtt emnet med en hånd eller fot. Ikke berør gjenstander eller bakken med sagen mens den er i gang. Det kan oppstå tilbakeslag.
Bruk egnede detektorer for å finne skjulte strøm-/gass-/vannledninger, eller spør hos det lokale forsyningsselskapet. Kontakt med elektriske ledninger kan medføre brann og elektrisk støt. Skader på en gassledning kan føre til eksplosjon. Hull i en vannledning forårsaker materielle skader.
Det kan slippe ut damp ved skader på og ikke-forskriftsmessig bruk av batteriet. Batteriet kan brenne eller eksplodere. Sørg for forsyning av friskluft, og oppsøk lege hvis du får besvær. Dampene kan irritere åndedrettsorganene.
▶ Batteriet må ikke åpnes. Det er fare for kortslutning.
▶ Batteriet kan bli skadet av spisse gjenstander som spikre eller skrutrekkere eller på grunn av ytre påvirkning. Resultat kan bli intern kortslutning, og det kan da komme røyk fra batteriet, eller batteriet kan ta fyr, eksplodere eller bli overopphetet.
▶ Bruk AMPShare-batteriet bare i produkter fra produsenten eller fra AMPShare-partnerne. Kun slik beskyttes batteriet mot farlig overbelastning.
Beskytt batteriet mot varme, f.eks. også mot langvarig sollys og ild, skitt, vann og fuktighet. Det er fare for eksplosjon og kortslutning.
Produktbeskrivelse og ytelsesspesifikasjoner
Les sikkerhetsanvisningene og instruksene. Hvis ikke sikkerhetsanvisningene og instruksene tas til følge, kan det oppstå elektrisk støt, brann og/eller
alvorlige personskader.
Se illustrasjonene i begynnelsen av bruksanvisningen.
Du må ikke bruke elektroverktøyet før du har lest denne bruksanvisningen nøye og har forstått den helt. Følg også gjeldende nasjonale bestemmelser for arbeidssikkerhet.
Forskriftsmessig bruk
Elektroverktøyet er beregnet for saging av tre, plast, metall og bygningsmaterialer med fast anlegg. Det er egnet for rette snitt og kurver. Helt plan kapping er mulig med egnede bimetallsagblad. Sagbladanbefalingene må følges.
Illustrerte komponenter
Nummereringen av de illustrerte komponentene gjelder for bildet av elektroverktøyet på illustrasjonssiden.
(1) Sagblad
(2) Fotplate
(3) Låsehylse for sagblad
(4) Batteri ^a)
(5) Innkoblingssperre for av/på-bryter
(6) Av/på-bryter
(7) Arbeidslys
(8) Utløserknapp for batteri ^a)
(9) Håndtak (isolert grepsflate)
(10) Sagbladfeste
| Artikkelnummer 7 133 ... | |
| Nominell spenning V= 18 | |
| Slagtall ved tomgang o/min n_0^A) | 0–3050 |
| Verktøyholder SDS | |
| Slag mm 21 |
no
Bajonettsag ASAS18-21KAS
| Maks. sagedybde | ||
| - i tre mm 200 | ||
| - i stål (ulegert) mm 16 | ||
| - rørdiameter mm 100 | ||
| Vekt i samsvar med EPTA-Procedure 01:2014 | kg | 2,3–3,3BI |
| Anbefalt omgivelseste mperatur ved lading | °C | 0 ... +35 |
| Tillatt omgivelsestemperatur under driftCI og ved lagring | °C | -20 ... +50 |
| Anbefalte batterier GBA 18V... | ProCORE18V... | |
| Anbefalte ladere GAL 18... | ||
A) Målt ved 20–25 °C med batteri GBA 18V 4.0Ah.
B) Avhengig av batteriet
C) Begrenset ytelse ved temperatur under 0 °C
Støy-/vibrasjonsinformasjon
Støyemisjon målt i henhold til EN 62841-2-11.
Vanlig A-støynivå for elektroverktøyet: lydtrykknivå 82 dB(A); lydeffektnivå 93 dB(A). Usikkerhet K = 5 dB.
Bruk hørselvern!
Vibrasjon totalt a_h (vektorsum av tre retninger) og usikkerhet K fastsatt i henhold til EN 62841-2-11:
Saging av sponplate med sagblad HCS, 150 × 19 × 1,25 mm, 6 TPI:
a_h,B = 9 m/s^2, K = 1,5 m/s^2, saging av trebjelke med sagblad BIM, 150 × 19 × 1,25 mm , 6 TPI:
a_h,WB = 8 m/s^2, K = 1,5 m/s^2.
Vibrasjonsnivået og støyemisjonen som er angitt i disse anvisningene er målt i samsvar med en standardisert målemetode og kan brukes til sammenligning av elektroverktøy. Verdiene egner seg også til en foreløpig estimering av vibrasjonsnivået og støyutslippet.
Angitt vibrasjonsnivå og støyutslipp representerer de hovedsakelige bruksområdene til elektroverktøyet. Men hvis elektroverktøyet brukes til andre formål, med andre innsatsverktøy eller utilstrekkelig vedlikehold, kan vibrasjonsnivået og støyutslippet avvike fra det som er angitt. Dette kan føre til en betydelig økning av vibrasjonsnivået og støyutslippet for hele arbeidstidsrommet.
For en nøyaktig vurdering av vibrasjonsnivået og støyutslippet skal det også tas hensyn til de tidene verktøyet er slått av, eller går, men ikke faktisk er i bruk. Dette kan redusere
vibrasjonsnivået og støyutslippet for hele arbeidstidsrommet betraktelig.
Bestem ekstra sikkerhetstiltak til beskyttelse av brukeren mot vibrasjonenes virkning, som for eksempel: Vedlikehold av elektroverktøy og innsatsverktøy, holde hendene varme, organisere arbeidsforløpene.
Batteri
Lade batteriet
▶ Bruk bare laderne som er oppført i de tekniske spesifikasjonene. Kun disse laderne er tilpasset til Li-ion-batteriet som er brukt i elektroverktøyet.
Merknad: I samsvar med internasjonale transportforskrifter blir litium-ion-batterier levert delvis ladet. For å sikre full effekt fra batteriet må du lade det helt opp før første gangs bruk.
Sette inn batteriet
For å ta ut batteriet trykker du på utløserknappen og trekker batteriet ut. Ikke bruk makt.
Batteriet har to låsetrinn som skal hindre at batteriet faller ut hvis batteriutløserknappen trykkes inn utilsiktet. Så lenge batteriet er satt inn i elektroverktøyet, holdes det i posisjon av en fjær.
Indikator for batteriladenivå
De grønne lysdiodene i batteriets ladenivåindikator viser batteriets ladenivå. Av sikkerhetsgrunner er det bare mulig å få vist ladenivået när elektroverktøyet er stoppet.
Trykk på knappen for indikatoren for batteriets ladenivå ⚙ eller ⚠ for å se ladenivået. Dette er mulig også när batteriet er tatt ut.
Hvis ingen lysdiode lyser etter at knappen for indikatoren for batteriets ladenivå er trykt inn, er batteriet defekt og må skiftes ut.
Batteritype GBA 18V...
| Lysdiode | Kapasitet |
| Lyser kontinuerlig 3 × grønt | 60–100 % |
| Lyser kontinuerlig 2 × grønt | 30–60 % |
| Lyser kontinuerlig 1 × grønt | 5–30 % |
| Blinker 1 × grønt 0–5 % |
Batteritype ProCORE18V...
Lysdiode Kapasitet
Lyser kontinuerlig 5 × grønt 80–100 %
Lyser kontinuerlig 4 × grønt 60–80 %
Lyser kontinuerlig 3 x grønt 40–60 %
Lyser kontinuerlig 2 x grønt 20–40 %
Lyser kontinuerlig 1 × grønt 5–20 %
Blinker 1 × grønt 0–5 %
Regler for optimal bruk av oppladbare batterier
Beskytt batteriet mot fuktighet og vann.
Rengjør ventilasjonsslissene på batteriet regelmessig med en myk, ren og tørr pensel.
Ta alltid batteriet ut av elektroverktøyet før arbeider på elektroverktøyet utføres (f. eks. vedlikehold, verktøyskifte osv.) og før transport og oppbevaring. Det er fare for skader hvis du trykker på av/på-bryteren ved en feiltagelse.
Sette inn/bytte sagblad
▶ Bruk vernehansker ved montering eller bytte av innsatsverktøy. Innsatsverktøyene er skarpe og kan bli varme ved langvarig bruk.
▶ Ved bytte av sagblad må sagbladfestet være rengjort for meterialrester, for eksempel tre- eller metallspon.
Velge sagblad
Bruk bare sagblad med 1/2"-universalskaft. Sagbladet skal ikke være lengre enn nødvendig for dette snittet.
Sette inn sagblad (se bilde A)
Drei låsehylsen (3) ca. 90° i pilretningen, og hold den fast. Trykk sagbladet (1) inn i sagbladfestet (10). Slipp låsehylsen igjen.
- Kontroller at sagbladet sitter fast ved å trekke i det. Et løst sagblad kan falle ut og skade deg.
For bestemte arbeider kan sagbladet (1) også snus 180° (tennene vender opp) og settes inn igjen.
Ta ut sagbladet (se bilde B)
Berøring av et varmt sagblad medfører fare for skader.
Drei låsehylsen (3) ca. 90° i pilretningen, og hold den fast. Ta ut sagbladet (1).
Støv-/sponavsuging
Støv fra materialer som blyholdig maling, noen tresorter, mineraler og metall kan være helsefarlige. Berøring eller innånding av støv kan utløse allergiske reaksjoner og/eller åndedrettssykdommer hos brukeren eller personer som befinner seg i nærheten.
Visse typer støv som eik- eller bøkstøv gjelder som kreftfremkallende, spesielt i kombinasjon med tilsetningsstoffer til trebearbeidelse (kromat, trebeskyttelsesmidler). Asbestholdig materiale må kun bearbeides av fagfolk.
- Sørg for god ventilasjon av arbeidsplassen.
- Det anbefales å bruke en støvmaske med filterklasse P2.
Følg ditt lands gyldige forskrifter for de materialene som skal bearbeides.
▶ Unngå støv på arbeidsplassen. Støv kan lett antennes.
Bruk
Igangsetting
For å slå på elektroverktøyet trykker du først innkoblingssperren (5) mot venstre. Deretter trykker du på av/på-bryteren (6) og holder den inne.
Arbeidslyset lyser når av/på-bryteren (6) trykkes helt eller delvis inn, og gir mulighet til belysning av arbeidsplassen ved ugunstige lysforhold.
For å slå av elektroverktøyet slipper du av/påbryteren (6). Trykk deretter innkoblingssperren (5) mot høyre igjen.
Styre slagtallet
Du kan justere slagtallet trinnløst när elektroverktøyet er slått på ved å trykke av/påbryteren (6) kortere og lenger inn.
Lett trykk på av/på-bryteren (6) gir lavt slagtall. Når trykket økes, økes også slagtallet.
Nødvendig slagtall avhenger av materialet og arbeidsbetingelsene og kan bestemmes gjennom praktiske forsøk.
Reduksjon av slagtallet anbefales når sagbladet settes på emnet og under saging av plast og aluminium.
Ved langvarig arbeid med lavt slagtall kan elektroverktøyet bli svært varmt. Ta ut sagbladet,
og avkjøl elektroverktøyet ved å la det gå med maksimalt slagtall i ca. 3 minutter.
Informasjon om bruk
Ta alltid batteriet ut av elektroverktøyet før arbeider på elektroverktøyet utføres (f. eks. vedlikehold, verktøyskifte osv.) og før transport og oppbevaring. Det er fare for skader hvis du trykker på av/på-bryteren ved en feiltagelse.
▶ Slå av elektroverktøyet umiddelbart hvis sagbladet blokkeres.
Tips
Følg gjeldende lovbestemmelser og anbefalingene fra materialprodusentene ved saging av lette materialer.
Før du sager i tre, sponplater, bygningsmaterialer osv. må du sjekke om det finnes spiker, skruer e.l. og eventuelt fjerne disse. Bruk egnet sagblad. Slå på elektroverktøyet, og før det mot emnet som skal bearbeides. Sett fotplaten (2) på emneoverflaten, og sag gjennom materialet med jevnt presstrykk eller trykk forover. Slå av elektroverktøyet etter at arbeidet er avsluttet. Slå av elektroverktøyet umiddelbart hvis sagbladet blokkeres. Utvid sagspalten litt med et egnet verktøy, og trekk ut elektroverktøyet.
Dykksaging (se bilde D)
- Dykksaging må bare brukes på myke materialer som tre, gipsplate og lignende! Dykksaging må ikke brukes på metall!
Bruk bare korte sagblad ved dykksaging. Sett elektroverktøyet med kanten av fotplaten (2) på emnet uten at sagbladet (1) berører emnet, og slå det på. Velg maksimalt slagtall hvis elektroverktøyet har slagtallstyring. Trykk elektroverktøyet hardt mot emnet, og la sagbladet dykke ned i emnet.
Fortsett å sage langs den ønskede sagelinjen så snart hele fotplaten (2) ligger på emnet. For bestemte arbeider kan sagbladet (1) også dreies 180° og elektroverktøyet snus tilsvarende.
Plan saging (se bilde E)
Med elastiske bimetallsagblad kan for eksempel bygningselementer som stikker ut, som vannrør, kappes helt inntil veggen.
▶ Pass på at sagbladet alltid er lengre enn diameteren på emnet som skal bearbeides. Det kan oppstå tilbakeslag.
Legg sagbladet rett på veggen, og bøy det litt ved å trykke på siden på elektroverktøyet til fotplaten ligger inntil veggen. Slå på elektroverktøyet, og sag gjennom emnet med konstant trykk på siden.
Kjøle-/smøremiddel
På grunn av oppvarmingen av materialet bør du påføre kjøle- eller smøremiddel langs sagelinjen ved saging av metall.
Service og vedlikehold
Vedlikehold og rengjøring
Ta alltid batteriet ut av elektroverktøyet før arbeider på elektroverktøyet utføres (f. eks. vedlikehold, verktøyskifte osv.) og før transport og oppbevaring. Det er fare for skader hvis du trykker på av/på-bryteren ved en feiltagelse.
- Hold selve elektroverktøyet og ventilasjonsslissene alltid rene, for å kunne arbeide bra og sikkert.
Rengjør sagbladfestet fortrinnsvis med en myk pensel. Ta sagbladet ut av elektroverktøyet for rengjøringen. Sørg for å opprettholde sagbladfestets funksjon ved å bruke egnede smøremidler.
Sterk tilsmussing av elektroverktøyet kan føre til funksjonsfeil. Ved saging av materialer som produserer mye støv bør du derfor ikke sage nedenfra over hodehøyde.
Velge tilbehør
Vedlikehold og kundeservice
Overlat alle reparasjoner, alt vedlikehold og alle kontroller av elektroverktøy til godkjente elektrikere, ettersom ikke-forskriftsmessig reparasjon kan føre til stor fare for brukeren.
Under ekstreme bruksforhold kan det samle seg ledende støv inne i elektroverktøy ved bearbeiding av metaller. Rengjør innsiden av elektroverktøyet hyppig med tørr trykkluft uten olje gjennom ventilasjonsåpningene.
Det kan oppstå støv ved bearbeiding av gipsholdige materialer. Dette kan samle seg på innsiden av elektroverktøyet og på koblingselementer, og i forbindelse med luftfuktighet kan det bli hardt. Dette kan svekke koblingsmekanismen. Rengjør innsiden av elektroverktøyet hyppig med tørr trykkluft uten olje gjennom ventilasjonsåpningene og koblingselementene.
Produkter som har vært i kontakt med asbest skal ikke leveres til reparasjon. Kast produkter som er kontaminert med asbest i samsvar med forskriftene som gjelder i landet med hensyn til håndtering av asbestholdig avfall.
Kontakt FEINs kundeservice ved behov for reparasjon på FEIN elektroverktøy og -tilbehør.
Du finner adressen på
www.fein.com.
Skift ut klistremerker og advarsler på elektroverktøyet när disse blir slitt.
Du finner gjeldende utgave av reservedelslisten for dette elektroverktøyet på
www.fein.com.
Bruk bare originale reservedeler.
Garanti
Produktet er dekket av garanti ifølge lovbestemmelsene i landet der det ble solgt. I tillegg gir FEIN en garanti i samsvar med FEINs produsentgarantierklæring.
Det kan hende at ditt elektroverktøy ble levert med bare en del av tilbehøret som er beskrevet eller avbildet i denne bruksanvisningen.
Samsvarserklæring
CE-erklæringen gjelder bare for land i EU og EFTA (European Free Trade Association) og bare for produkter som er beregnet for EU-eller EFTA-markedet.
UKCA-merkets gyldighet opphører ved markedsføring av produktet på EU-markedet.
UKCA-erklæringen gjelder bare for det britiske markedet (England, Wales og Skottland) og bare for produkter som er beregnet for det britiske markedet.
CE-merkets gyldighet opphører ved markedsføring av produktet på det britiske markedet.
FEIN erklærer under eneansvar at dette produktet er i samsvar med de relevante bestemmelsene som er angitt på de siste sidene av denne bruksanvisningen.
Teknisk dokumentasjon:
C. & E. Fein GmbH, 73529 Schwäbisch Gmünd, Germany
Transport
De anbefalte li-ion-batteriene underligger kravene for farlig gods. Batteriene kan transporteres på veier av brukeren uten ytterligere krav.
Ved forsendelse gjennom tredje personer (f.eks.: lufttransport eller spedisjon) må det oppfylles spesielle krav til emballasje og merking. Du må konsultere en ekspert for farlig gods ved forberedelse av forsendelsen.
Send batterier kun hvis huset ikke er skadet. Lim igjen de åpne kontaktene og pakk batteriet slik at det ikke beveger seg i emballasjen. Ta også hensyn til videreførende nasjonale forskrifter.
Deponering
Elektroverktøy, batterier, tilbehør og emballasje må leveres inn til miljøvennlig gjenvinning.
Elektroverktøy og batterier må ikke kastes i vanlig søppel!
Bare for land i EU:
Ifølge det europeiske direktivet 2012/19/EU om brukt elektrisk og elektronisk utstyr og gjennomføringen av dette i nasjonalt lovverk må elektroverktøy som ikke lenger kan brukes, og ifølge det europeiske direktivet 2006/66/EC må defekte eller brukte oppladbare batterier / engangsbatterier, sorteres og gjenvinnes på en miljøvennlig måte.
Ikke-forskriftsmessig håndtering av elektrisk og elektronisk avfall kan føre til miljø- og helseskader på grunn av eventuelle farlige stoffer.
