ASAS 1821 K AS - Pjūklas Fein - Nemokama naudojimo instrukcija

Produkto tipas	Belaidis kardinis pjūklas
Prekės ženklas	Fein
Modelis	ASAS 1821 K AS
Vardinė įtampa	18 V
Tuščiosios eigos pjovimo dažnis	0 – 3 050 min⁻¹
Eiga	21 mm
Maksimalus pjovimo gylis medyje	200 mm
Maksimalus pjovimo gylis nelegiruotame pliene	16 mm
Maksimalus vamzdžio skersmuo	100 mm
Svoris (priklausomai nuo akumuliatoriaus)	2,3 – 3,3 kg
Pjovimo disko laikiklio tipas	SDS (greitas keitimas be įrankių)
Rekomenduojamas akumuliatoriaus tipas	GBA 18V... / ProCORE18V... (Ličio jonų)
Rekomenduojamas įkroviklis	GAL 18...
Kintamasis režimas	Taip, spaudžiant jungiklį
LED apšvietimas	Taip, integruotas
Greičių skaičius	Nuolatinis kintamasis
Naudojimas	Medienos, plastiko, metalo, statybinių medžiagų pjovimas
Specialios funkcijos	Įgilintas pjovimas, pjovimas lygiai, 180° pasukamas peilis
Priežiūra ir valymas	Išvalyti ventiliacijos angas; sutepti pjovimo disko laikiklį
Saugos įranga	Įjungimo fiksavimas, dvigubas akumuliatoriaus fiksavimas
Garantija	Teisinė garantija + FEIN gamintojo garantija
Atsarginės dalys	Galima rasti www.fein.com (peiliai, akumuliatoriai, įkrovikliai)
Remontuojamumas	Remontas FEIN įgaliotame servise

Dažnai užduodami klausimai - ASAS 1821 K AS Fein

Kokį akumuliatorių naudoti su Fein ASAS 1821 K AS belaidžiu kardiniu pjūklu?

Naudokite GBA 18V arba ProCORE18V serijos „Bosch“ ličio jonų akumuliatorių (suderinamas su AMPShare). Rekomenduojamas įkroviklis yra GAL 18.

Kaip pakeisti pjūklo peilį?

Pasukite fiksavimo žiedą (3) maždaug 90° rodyklės kryptimi ir laikykite jį. Įstatykite arba išimkite peilį (1) į peilio laikiklį (10). Atleiskite žiedą ir patikrinkite, ar peilis gerai pritvirtintas. Mūvėkite apsaugines pirštines.

Koks maksimalus pjovimo gylis medyje?

Maksimalus pjovimo gylis medyje yra 200 mm. Nelegiruotame pliene – 16 mm, o maksimalus vamzdžio skersmuo – 100 mm.

Ar galima atlikti įgilintus pjūvius šiuo pjūklu?

Taip, tik minkštose medžiagose, pavyzdžiui, medyje ar gipso kartono plokštėse. Naudokite tik trumpus peilius ir nustatykite maksimalų pjovimo dažnį. Padėkite pagrindo plokštės kraštą ant detalės ir leiskite peiliui palaipsniui panirti.

Kaip atlikti pjovimą lygiai su siena?

Naudokite lanksčią bimetalinę geležtę, ilgesnę už detalės skersmenį. Padėkite geležtę prie sienos, išlenkite ją šoniniu spaudimu ant įrankio, kol pagrindo plokštė atsirems į sieną, tada pjaukite nuolatiniu spaudimu.

Koks maksimalus pjovimo dažnis?

Tuščiosios eigos pjovimo dažnis yra nuo 0 iki 3 050 min⁻¹. Jis nuolat kinta priklausomai nuo jungiklio spaudimo. Lengvas spaudimas duoda mažą dažnį, stiprus spaudimas padidina dažnį.

Kaip prižiūrėti Fein kardinį pjūklą?

Reguliariai išvalykite ventiliacijos angas ir peilio laikiklį minkštu šepetėliu. Sutepkite peilio laikiklį tinkamu tepalu. Esant intensyviam naudojimui, į vidų per ventiliacijos angas pūskite sausą suslėgtą orą.

Kokios svarbios saugos priemonės?

Visada dėvėkite akių apsaugą ir dulkių kaukę. Laikykite įrankį už izoliuotų suėmimo paviršių. Prieš pjaudami naudokite kabelių detektorių. Prieš atlikdami bet kokius reguliavimus ar keisdami priedus, išimkite akumuliatorių.

Kaip sužinoti akumuliatoriaus įkrovos lygį?

Paspauskite įkrovos lygio indikatoriaus mygtuką. Žalios LED lemputės užsidega pagal talpą: 3 LED = 60-100 %, 2 LED = 30-60 %, 1 LED = 5-30 %, 1 mirksinti = 0-5 %. ProCORE atveju 5 LED rodo 80-100 % ir t. t.

Kur rasti atsargines dalis ir suremontuoti įrankį?

Atsarginės dalys (peiliai, akumuliatoriai, įkrovikliai) yra prieinamos svetainėje www.fein.com. Dėl remonto kreipkitės į FEIN klientų aptarnavimo tarnybą arba įgaliotą remontininką. Naudokite tik originalias dalis.

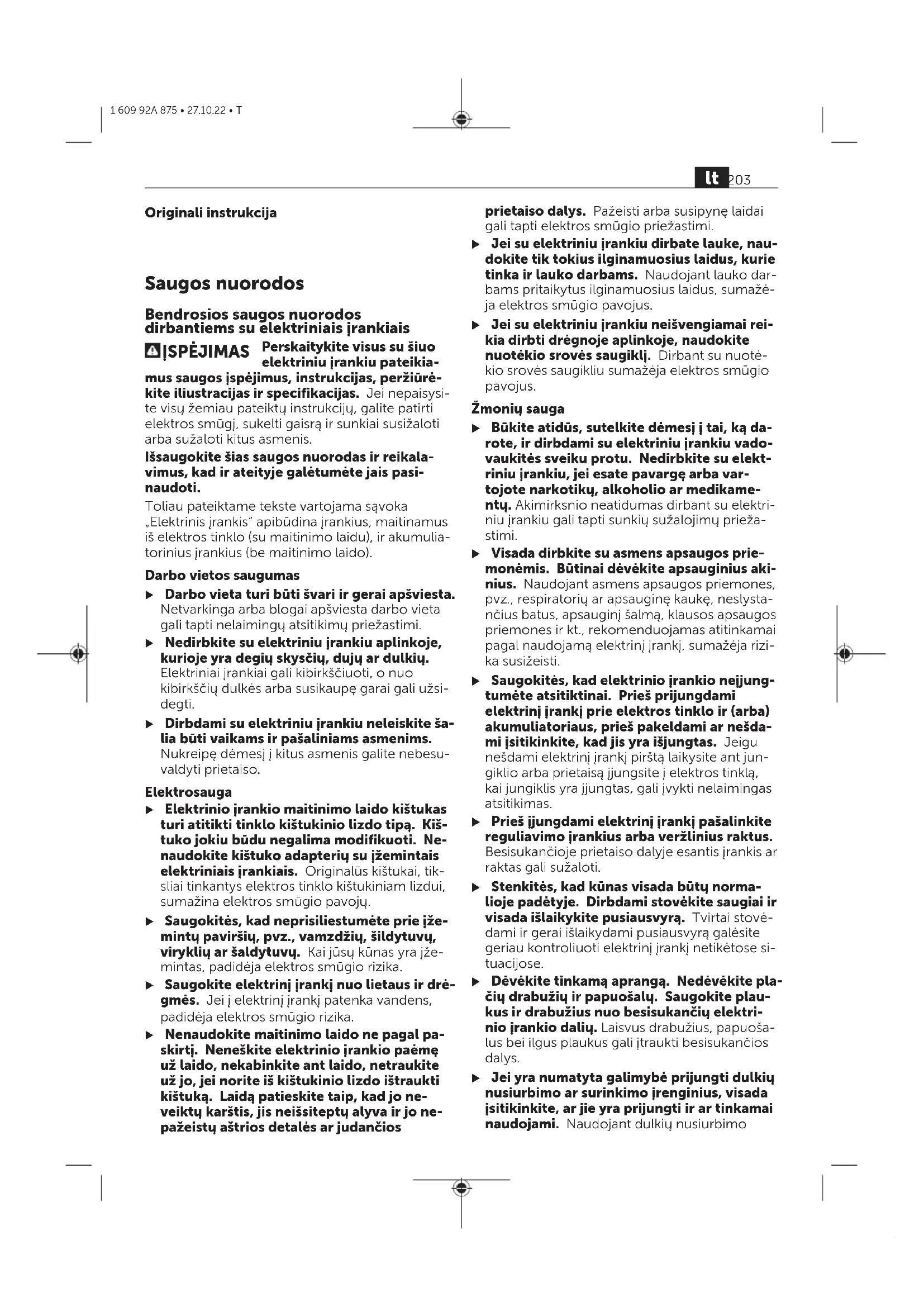

NAUDOJIMO INSTRUKCIJA ASAS 1821 K AS Fein

Bendrosios saugos nuorodos dirbantiems su elektriniais jrankiais

!SPÈJIMAS Perskaitykite visus su šiuo elektriniu jrankiu pateikia-

mus saugos įspėjimus, instrukcijas, peržiūrė-kite iliustracijas ir specifikacijas. Jei nepaisysi-te visų žemiau pateiktų instrukcijų, galite patirti elektros smūgį, sukelti gaisrą ir sunkiai susižaloti arba sužaloti kitus asmenis.

Išsaugokite šias saugos nuorodas ir reikala-vimus, kad ir ateityje galėtumėte jais pasinaudoti.

Toliau pateiktame tekste vartojama sąvoka „Elektrinis įrankis“ apibūdina įrankius, maitinamus iš elektros tinklo (su maitinimo laidu), ir akumuliatorinius įrankius (be maitinimo laido).

Darbo vietos saugumas

▶ Darbo vieta turi būti švari ir gerai apšviesta. Netvarkinga arba blogai apšviesta darbo vieta gali tapti nelaimingų atsitikimų priežastimi.
Nedirbkite su elektriniu jrankiu aplinkoje, kurioje yra degių skysčių, dujų ar dulkių. Elektriniai jrankiai gali kibirkščiuoti, o nuo kibirkščių dulkės arba susikaupę garai gali užsideągti.
- Dirbdami su elektriniu jrankiu neleiskite šalia büti vaikams ir pašaliniams asmenims. Nukreipę dėmesį į kitus asmenis galite nebesuvaldyti prietaiso.

Elektrosauga

Elektrinio įrankio maitinimo laido kištukas turi atitikti tinklo kištukinio lizdo tipą. Kištuko jokiu būdu negalima modifikuoti. Nenaudokite kištuko adapterių su jžemintais elektriniais įrankiais. Originalūs kištukai, tiksliai tinkantys elektros tinklo kištukiniam lizdui, sumažina elektros smūgio pavojų.
▶ Saugokitės, kad neprisiliestumėte prie jže- mintų paviršių, pvz., vamzdžių, šildytuvų, viryklių ar šaldytuvų. Kai jūsų kūnas yra jže- mintas, padidėja elektros smūgio rizika.
▶ Saugokite elektrinj jrankj nuo lietaus ir drėgmės. Jei j elektrinj jrankj patenka vandens, padidėja elektros smūgio rizika.
Nenaudokite maitinimo laido ne pagal pa-skirtj. Neneškite elektrinio įrankio paėmę už laido, nekabinkite ant laido, netraukite už jo, jei norite iš kištukinio lizdo ištraukti kištuką. Laidą patieskite taip, kad jo ne-veiktų karštis, jis neišsiteptų alyva ir jo nepažeistų aštrios detalės ar judančios

prietaiso dalys. Pažeisti arba susipynę laidai gali tapti elektros smūgio priežastimi.

▶ Jei su elektriniu jrankiu dirbate lauke, naudokite tik tokius ilginamuosius laidus, kurie tinka ir lauko darbams. Naudojant lauko darbams pritaikytus ilginamuosius laidus, sumažė- ja elektros smūgio pavojus.
▶ Jei su elektriniu įrankiu neišvengiamai reikia dirbti drėgnoje aplinkoje, naudokite nuotėkio srovės saugiklj. Dirbant su nuotėkio srovės saugikliu sumažėja elektros smūgio pavojus.

Žmonių sauga

Būkite atidūs, sutelkite dėmesį į tai, ką da- rote, ir dirbdami su elektriniu įrankiu vadovaukitės sveiku protu. Nedirbkite su elektriniu įrankiu, jei esate pavargę arba var-tojote narkotikų, alkoholio ar medikamentų. Akimirksnio neatidumas dirbant su elektriniu įrankiu gali tapti sunkių sužalojimų prieža-stimi.
Visada dirbkite su asmens apsaugos priemonėmis. Būtinai dėvėkite apsauginius aki-nius. Naudojant asmens apsaugos priemones, pvz., respiratorių ar apsauginę kaukę, neslystančius batus, apsauginį šalmą, klausos apsaugos priemones ir kt., rekomenduojamas atitinkamai pagal naudojamą elektrinį įrankį, sumažėja rizika susižeisti.
▶ Saugokitės, kad elektrinio įrankio nejjung- tumėte atsitiktinai. Prieš prijungdami elektrinį įrankį prie elektros tinklo ir (arba) akumuliatoriaus, prieš pakeldami ar nešda- mi įsitikinkite, kad jis yra išjungtas. Jeigu nešdami elektrinį įrankį pirštą laikysite ant jun- giklio arba prietaisą jjungsite į elektros tinklą, kai jungiklis yra įjungtas, gali įvykti nelaimingas atsitikimas.
Prieš jjungdami elektrinj įrankį pašalinkite reguliavimo įrankius arba veržlinius raktus. Besisukančioje prietaiso dalyje esantis įrankis ar raktas gali sužaloti.
▶ Stenkitės, kad kūnas visada būtų normalioje padėtyje. Dirbdami stovėkite saugiai ir visada išlaikykite pusiausvyrą. Tvirtai stovėdami ir gerai išlaikydami pusiausvyrą galėsite geriau kontroliuoti elektrinį įrankį netikėtose situacijose.
▶ Dévékite tinkamą aprangą. Nedévékite plačių drabužių ir papuošalų. Saugokite plau-kus ir drabužius nuo besisukančių elektrinio įrankio dalių. Laisvus drabužius, papuošalus bei ilgus plaukus gali įtraukti besisukančios dalys.
▶ Jei yra numatyta galimybė prijungti dulkių nusiurbimo ar surinkimo įrenginius, visada įsitikinkite, ar jie yra prijungti ir ar tinkamai naudojami. Naudojant dulkių nusiurbimo

jrenginius sumažėja kenksmingas dulkių poveikis.

▶ Dažnai naudodami įrankį ir gerai su juo susipažinę pernelyg neatsipalaiduokite ir nepradėkite nepaisyti įrankio saugos principų. Neatidus veiksmas gali sukelti sunkią traumą per sekundės dalį.

Rūpestinga elektrinių įrankių priežiūra ir naudojimas

▶ Neperkraukite elektrinio jrankio. Naudokite jūsų darbui tinkamą elektrinį jrankį. Su tinkamu elektriniu jrankiu jūs dirbsite geriau ir saugiau, jei neviršysite nurodyto galingumo.
▶ Nenaudokite elektrinio įrankio su suge- dusiu jungikliu. Elektrinis įrankis, kurio nebegalima jjungti ar išjungti, yra pavojingas ir jį reikia remontuoti.
Prieš reguliuodami elektrinj įrankį, keisdami darbo įrankius ar prieš valydami elektrinį įrankį, iš elektros tinklo lizdo ištraukite kištuką ir (arba) išimkite akumuliatorių, jeigu jis išimamas. Ši atsargumo priemonė apsaugos jus nuo netikėto elektrinio įrankio jsijungimo.
▶ Nenaudojamą elektrinį įrankį sandėliuokite vaikams ir nemokantiems juo naudotis asmenims neprieinamoje vietoje. Elektriniai įrankiai yra pavojingi, kai juos naudoja nepatyrę asmenys.
▶ Prižiūrėkite elektrinį įrankį ir priedus. Pa- tikrinkite, ar besisukančios įrankio dalys tinkamai veikia ir niekur nestringa, ar nėra sulūžusių ar pažeistų dalių, kurios trikdytų elektrinio įrankio veikimą. Prieš vėl nau- dojant elektrinį įrankį, pažeistos įrankio da- lys turi būti sutaisytos. Daugelio nelaimingų atsitikimų priežastis yra blogai prižiūrimi elek- riniai įrankiai.
Pjovimo įrankiai turi būti aštrūs ir švarūs. Rūpeingai prižiūrėti pjovimo įrankiai su aštriomis pjaunamosiomis briaunomis mažiau stringa, juos lengviau valdyti.
Elektrinj įrankį, papildomą įrangą, darbo įrankius ir t.t. naudokite taip, kaip nurodyta šioje instrukcijoje, ir atsižvelkite į darbo sąlygas ir atliekamą darbą. Naudojant elektrinius įrankius ne pagal paskirtį, gali susidaryti pavojingos situacijos.
▶ Rankenos ir suémimo paviršiai turi būti sausi, švarūs, ant jų neturi būti alyvos ir tepalų. Dėl slidžių rankenų ir suémimo paviršių negalėsite saugiai išlaikyti ir suvaldyti įrankio netikėtose situacijose.

Rūpestinga akumuliatorinių įrankių priežiūra ir naudojimas

- Akumuliatoriui jkrauti naudokite tik tuos kroviklius, kuriuos rekomenduoja gamin-

tojas. Naudojant kitokio tipo akumuliatoriams skirtą kroviklj, iškyla gaisro pavojus.

Su elektriniu jrankiu galima naudoti tik jam skirtą akumuliatorių. Naudojant kitokius akumuliatorius iškyla susižalojimo ir gaisro pavojus.
▶ Nelaikykite sąvaržėlių, monetų, raktų, vinių, varžtų ar kitokių metalinių daiktų arti ištraukto iš prietaiso akumuliatoriaus kontaktų. Trumpai sujungus akumuliatoriaus kontaktus galima nusideginti ar sukelti gaisrą.
Netinkamai naudojant akumuliatorių, iš jo gali ištekėti skystis; venkite kontakto su šiuo skysčiu. Jei skysčio pateko ant odos, nuplaukite jį vandeniu. Jei skysčio pateko įakis, nedelsdami kreipkitės į gydytoja. Akumuliatoriaus skystis gali sudirginti ar nudeginti odą.
▶ Nenaudokite pažeisto arba perdaryto akumuliatoriaus arba įrankio. Sugadinti arba perdaryti akumuliatoriai gali veikti nenuspėja-mai – sukelti gaisrą, sprogimą arba traumų pavojų.
▶ Saugokite akumuliatorių ir įrankį nuo ugnies ir aukštos temperatūros. Patekęs į ugnį arba aukštesnę nei 130 °C temperatūrą, jis gali sprogti.
Vykdykite visas jkrovimo instrukcijas ir ne- kraukite akumuliatoriaus arba įrankio tem- peratūroje, neatitinkančioje instrukcijose nurodyto temperatūros diapazono ribų. Netinkamai kraunant arba jeigu temperatūra neatitinka nurodyto diapazono ribų, gali sugesti akumuliatorius ir kilti gaisras.

Techninė priežiūra

Elektrinj jrankj turi remontuoti tik kvalifi- kuoti specialistai ir naudoti tik originalias atsargines dalis. Taip galima garantuoti, jog elektrinis jrankis išliks saugus naudoti.
▶ Niekada neatlikite pažeisto akumuliatoriaus techninės priežiūros. Akumuliatorių techninę priežiūrą turi atlikti tik gamintojas arba įgaliotasis techninės priežiūros atstovas.

Saugos nuorodos dirbantiems su universaliaisiais pjūklais

▶ Jei atliekate darbus, kurių metu darbo įrankis gali kliudyti paslėptus elektros laidus, elektrinį įrankį laikykite už izoliuotų rankenų. Prisilietus prie laido, kuriuo teka elektros srovė, metalinėse prietaiso dalyse gali atsirasti įtampa ir trenkti elektros smūgis.
▶ Spaustuvais ar kitokiu jrenginiu įtvirtinkite ir užfiksuokite ruošinį ant stabilaus pagrindo. Laikydami ruošinį ranka arba prispaudę jį prie kūno, jis bus nestabilioje padėtyje, dėl ko galite prarasti kontrolę.

▶ Nelaikykite rankų arti pjovimo zonos. Nekiškite rankų po ruošiniu. Dėl kontakto su pjūkleliu kyla pavojus susižeisti.
- Darbo metu elektrinį įrankį visuomet būtina laikyti abiem rankomis ir tvirtai stovėti.

Abiem rankomis laikomas elektrinis jrankis yra saugiau valdomas.

Elektrinj įrankį visuomet pirmiausia įjunkite ir tik po to priglauskite prie apdorojamo ruošinio. Jei įrankis įstringa ruošinyje, atsiran- da atatrankos pavojus.
Stebėkite, kad atraminė plokštė pjaunant visada būtų prigludusi prie ruošinio. Pjūk-lelis gali užstrigti, tuomet kyla pavojus nesuval-dyti elektrinio įrankio.
Baigę darbą prietaisą išjunkite ir pjūkleļį ištraukite iš ruošinio tik tuomet, kai jis visiškai sustos. Taip išvengsite atatrankos pavojaus ir galėsite saugiai padėti prietaisą.
Prieš padėdami elektrinį įrankį būtinai palaukite, kol visiškai sustos jo judančios dalys. Darbo įrankis gali jstrigti paviršiuje, tuomet kyla pavojus nesuvaldyti elektrinio įrankio.
▶ Naudokite tik nepažeistus, nepriekaištingos büklės pjūklelius. Sulinkę ar atšipę pjūkleliai gali netinkamai pjauti, lūžti ar sukelti atatranką.
Išjungus prietaisą, pjūklelio negalima stabdyti jį šonu spaudžiant prie ruošinio. Taip galite sugadinti arba sulaužyti pjūkleļį arba sukelti atatranką.
▶ Gerai įtvirtinkite medžiagą. Neparemkite ruošinio ranka arba koja. Veikiančiu pjūklu nepalieskite jokių daiktų ir žemės. Iškyla ata-trankos pavojus.
Prieš pradėdami darbą, tinkamais ieškikliais patikrinkite, ar po norimais apdirbti paviršiais nėra pravestų elektros laidų, dujų ar vandentiekio vamzdžių; jei abejojate, galite pasikviesti į pagalbą vietinius komunalinių paslaugų teikėjus. Kontaktas su elektros laidais gali sukelti gaisro bei elektros smūgio pavojų. Pažeidus dujotiekio vamzdį, gali įvykti sprogimas. Pažeidus vandentiekio vamzdį galima pridaryti daugybę nuostolių.
▶ Pažeidus akumuliatorių ar netinkamai jį naudojant, gali išsiveržti garų. Akumuliatorius gali užsidegti arba sprogti. Išvėdinkite patalpą ir, jei nukentėjote, kreipkitės į gydytoją. Šie garai gali sudirginti kvėpavimo takus.
▶ Neardykite akumuliatoriaus. Galimas trumpojo sujungimo pavojus.
▶ Aštrūs daiktai, pvz., vinys ar atsuktuvai, arba išorinė jėga gali pažeisti akumuliatorių. Dėl to gali įvykti vidinis trumpasis jungimas ir akumuliatorius gali sudegti, pradėti rūkti, sprogti ar perkaisti.
„AMPShare“ akumuliatorių naudokite tik gamintojo arba „AMPShare Partner“

gaminiuose. Tik taip apsaugosite akumuliato-rių nuo pavojingos per didelės apkrovos.

Saugokite akumuliatorių nuo karščio, pvz., taip pat ir nuo ilgalaikio saulės spindulių poveikio, ugnies, nešvarumu, vandens ir drėgmės. Iškyla sprogimo ir trumpojo jungimo pavojus.

Gaminio ir savybių aprašas

Perskaitykite visas šias saugos nuorodas ir reikalavimus. Nesilaikant saugos nuorodu ir reikalavimų gali trenkti elektros smūgis, kilti gaisras, galima smarkiai susižaloti ir sužaloti

kitus asmenis.

Prašome atkreipti dėmesį j paveikslėlius priekinėje naudojimo instrukcijos dalyje.

Nenaudokite šio elektrinio įrankio, jei atidžiai neperskaitėte ir gerai nesupratote šios naudojimo instrukcijos. Taip pat laikykitės privalomų darbo saugos reikalavimų.

Naudojimas pagal paskirtj

Elektrinis įrankis skirtas medienai, plastikui, metalui ir statybinėms medžiagoms pjauti, naudojant tvirtą atramą. Jis skirtas tiesiems ir figūriniams pjūviams. Naudojant atitinkamos paskirties bimetalinius pjūklelius galima atlikti pjūvius prie pat plokštumos. Reikia laikytis nuorodu pjūkleliui.

Pavaizduoti elementai

Numeriais pažymėtus elektrinio įrankio elementus rasite šios instrukcijos puslapiuose patektuose paveikslėliuose.

(1) Pjūklelis
(2) Atraminé plokště
(3) Pjūklelio fiksavimo įvorė
(4) Akumuliatorius ^a)
(5) Ijungimo-išjungimo jungiklio jjungimo blokatorius
(6) ljungimo-išjungimo jungiklis
(7) Darbiné lemputé
(8) Akumuliatoriaus atblokavimo klavišas ^a)
(9) Rankena (izoliuotas rankenos paviršius)

(10) Pjūklelio jtvaras

a) Pavaizduotl ar aprašyti priedal i tiekliamą standartinį komplektą nejeina. Visą papildomą įrangą rasi-te mūsų papildomos įrangos programoje.

Techniniai duomenys

Universalusis pjūklas ASAS18-21KAS

Gaminio numeris 7 133 ...

Nominalioji jtampa V=18

lt

Universalusis pjūklas ASAS18-21KAS

Tuščiosios eigos ju- desių skaičius n_0^A)	min ^-1	0–3050
Jrankių įtvaras SDS
Pjūklelio eigos ilgis mm 21
Maks. pjovimo gylis
– medienoje mm 200
– pliene (nelegiruota- me)	mm	16
– vamzdžio skersmuo mm 100
Svoris pagal „EPTA- Procedure 01:2014“	kg	2,3–3,3BI
Rekomenduojama apli- nkos temperatūra jkraunant	°C	0 ... +35
Leidžiamoji aplinkos temperatūra veikiantC) ir sandėliuojant	°C	-20 ... +50
Rekomenduojami aku- muliatoriai		GBA 18V... ProCORE18V...
Rekomenduojami krovikliai		GAL 18...

A) Išmatuota 20–25 °C temperatūroje su akumuliatoriumi GBA 18V 4.0Ah.
B) Priklausomai nuo naudojamo akumuliatoriaus
C) Ribota galia, esant temperatūrai <0 °C

Informacija apie triukšma ir vibracija

Triukšmo emisijos vertės nustatytos pagal EN 62841-2-11.

Pagal A skalę išmatuotas elektrinio jrankio triukšmo lygis tipiniu atveju siekia: garso slėgio lygis 82 dB(A); garso galios lygis 93 dB(A). Paklaida K = 5 dB.

Dirbkite su klausos apsaugos priemonémis!

Vibracijos bendroji vertė a_h (trijų krypčių atstoja-masis vektorius) ir paklaida K nustatyta pagal EN 62841-2-11:

Drožlių plokštės pjovimas pjūkleliu HCS, 150 × 19 × 1,25 mm, 6 TPI:

$$ a _ {h, B} = 9 m / s ^ {2}, K = 1, 5 m / s ^ {2}, $$

medienos sijų pjovimas pjūkleliu BIM, 150 × 19 × 1,25 mm, 6 TPI:

$$ a _ {h, W B} = 8 \mathrm{m} / \mathrm{s} ^ {2}, K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2}. $$

(Drožlių plokščių pjovimo duomenys galioja tik 20 mm storio ruošiniams.)

Šioje instrukcijoje pateiktas vibracijos lygis ir triukšmo emisija buvo išmatuoti pagal standartizuotą matavimo metodą, ir juos galima naudoti elektriniams įrankiams palyginti. Jie taip pat skirti vibracijos ir triukšmo emisijai iš anksto įvertinti.

Nurodytas vibracijos lygis ir triukšmo emisijos vertė atspindi pagrindinius elektrinio jrankio naudojimo atvejus. Tačiau jeigu elektrinis jrankis naudojamas kitokiai paskirčiai, su kitokiais darbo jrankiais arba jeigu jis nepakankamai techniškai pri-

žiūrimas, vibracijos lygis ir triukšmo emisijos vertė gali kisti. Tokiu atveju vibracijos ir triukšmo emisija per visą darbo laikotarpį gali žymiai padidėti.

Norint tiksliai įvertinti vibracijos ir triukšmo emisija per tam tikra darbo laiką, reikia atsižvelgti ir j laiką, per kurj elektrinis įrankis buvo išjungtas arba, nors ir veikė, bet nebuvo naudojamas. Tai įvertinus, vibracijos ir triukšmo emisija per visą darbo laiką žymiai sumažės.

Dirbančiajam nuo vibracijos poveikio apsaugoti paskirkite papildomas apsaugos priemones, pvz.: elektrinių ir darbo įrankių techninę priežiūrą, rankų šildymą, darbo eigos organizavimą.

Akumuliatorius

Akumuliatoriaus ikrovimas

Naudokite tik techninių duomenų skyriuje nurodytus kroviklius. Tik šie krovikliai yra priderinti prie Jūsų elektriniame prietaise naudojamo ličio jonų akumuliatoriaus.

Nuoroda: laikantis tarptautinių transportavimo teisės aktų, ličio jonų akumuliatoriai tiekiami dalinai jkrauti. Kad akumuliatorius veiktų visa galia, prieš pirmąjį naudojimą akumuliatorių visiškai jkraukite.

Akumuliatoriaus idėjimas

Ikrautą akumuliatorių stumkite j akumuliatoriaus laikiklj, kol pajusite, kad užsifiksavo.

Akumuliatoriaus išémimas

Norėdami išimti akumuliatorių, paspauskite akumuliatoriaus atblokavimo klavišus ir išimkite akumuliatorių. Traukdami nenaudokite jėgos.

Akumuliatoriuje yra 2 fiksavimo pakopos, kurios saugo, kad netikėtai paspaudus akumuliatoriaus atblokavimo klavišą, akumuliatorius neiškristų. J elektrinį prietaisą įstatytą akumuliatorių tinkamoje padėtyje palaiko spyruoklė.

Akumuliatoriaus jkrovos büklés indikatorius

Žali akumuliatoriaus jkrovos būklės indikatoriaiai rodo akumuliatoriaus jkrovos būklę. Dėl saugumo, jkrovos būklę galima pažiūrėti tik tada, kai elektrinis jrankis neveikia.

Jei norite, kad būtų parodyta įkrovos būklė, pa- spauskite įkrovos būklės mygtuką ̄arba ̄Tai galima ir tada, kai akumuliatorius yra išimtas.

Jei paspaudus mygtuką nešviečia nei vienas šviesadiodis indikatorius, vadinasi akumuliatorius yra pažeistas ir jj reikia pakeisti.

Akumuliatoriaus tipas GBA 18V...

Šviesos diodas Talpa

Šviečia nuolat 3 x žali 60–100 %

Šviečia nuolat 2 x žali 30–60 %

Šviečia nuolat 1 x žalias 5–30 %

Mirksi 1 x žalias 0–5 %

Akumuliatoriaus tipas ProCORE18V...

Šviesos diodas Talpa

Šviečia nuolat 5 x žali 80–100 %

Šviečia nuolat 4 x žali 60–80 %

Šviečia nuolat 3 x žali 40–60 %

Šviečia nuolat 2 x žali 20–40 %

Šviečia nuolat 1 x žalias 5–20 %

Mirksi 1 x žalias 0–5 %

Nuorodos, kaip optimaliai elgtis su akumuliatoriumi

Saugokite akumuliatorių nuo drėgmės ir vande- ns.

Akumuliatorių sandėliuokite tik nuo –20 °C iki 50 °C temperatūroje. Pvz., nepalikite akumuliatoriaus vasarą automobilyje.

Akumuliatoriaus ventiliacines angas valykite minkštu, švariu ir sausu teptuku.

Pastebimas jkrauto akumuliatoriaus veikimo laiko sutrumpėjimas rodo, kad akumuliatorius susidė-vejo ir jį reikia pakeisti.

Laikykitės pateiktų šalinimo nurodymų.

Montavimas

Prieš atliekant bet kokius elektrinio įrankio priežiūros darbus (atliekant techninę priežiūrą ar keičiant įrankį ir t.t.), o taip pat elektrinį įrankį transportuojant ir sandė-liuojant, būtina iš jo išimti akumuliatorių.

Priešingu atveju galite susižeisti, netyčia nu- spaudę jjungimo-išjungimo jungiklj.

Pjūklelio įdėjimas ir keitimas

Montuodami ar keisdami darbo įrankį mūvėkite apsaugines pirštines. Darbo įrankiai yra aštrūs ir po ilgesnio naudojimo gali jkaisti.

Keisdami pjuklelj atkreipkite dèmesj, kad pjuklelio jtvare nebūtų ruošinio likučių (pvz., medžio ar metalo drožlių).

Naudokite tik pjūklelius su 1/2" universaliu koteliu. Pjūklelis neturi būti ilgesnis nei reikia numatytam pjūviui atlikti.

Pjūklelio įdėjimas (žr. A pav.)

Sukite fiksuojamają įvorę (3) apie 90° rodyklės kryptimi ir tvirtai laikykite. Jstatykite pjūklelj (1) i pjūklelio įtvarą (10). Fiksuojamają įvorę atleiskite.

▶ Patikrinkite, ar pjuklelis tvirtai jsistatė, t.y. jį patraukite. Netvirtai įstatytas pjuklelis gali iš-kristi ir sužaloti.

Atliekant kai kuriuos darbus pjūklej (1) galima jstatyti ir apverstą 180° kampu (dantukai nukreipti aukštyn).

Pjūklelio išėmimas (žr. B pav.)

Prieš išimdami pjūklelj palaukite, kol jis atvės. Prisilietus prie karšto pjūklelio iškyla susižalojimo pavojus.

Sukite fiksuojamają įvorę (3) apie 90° rodyklės kryptimi ir tvirtai laikykite. Išimkite pjūklelj (1).

Dulkių, pjuvenų ir drožlių nusiurbimas

Medžiagų, kurių sudėtyje yra švino, kai kurių rūšių medienos, mineralų ir metalų dulkės gali būti kenksmingos sveikatai. Dirbančiajam arba netoli esantiems asmenims nuo sąlyčio su dulkėmis arba jų įkvėpus gali kilti alerginės reakcijos, taip pat jie gali susirgti kvėpavimo takų ligomis.

Kai kurios dulkės, pvz., ąžuolo ir buko, yra vėžj sukeliančios, o ypač, kai mediena yra apdorota specialiomis medienos priežiūros priemonėmis (chromatu, medienos apsaugos priemonėmis). Medžiagas, kuriose yra asbesto, leidžiama apdoroti tik specialistams.

- Pasirūpinkite geru darbo vietos vėdinimu.

- Rekomenduojama dévěti kvépavimo taků apsauginę kaukę su P2 klasės filtru.

Laikykitės jūsų šalyje galiojančių apdorojamoms medžiagoms taikomų taisyklių.

▶ Saugokite, kad darbo vietoje nesusikauptų dulkių. Dulkės lengvai užsidega.

Naudojimas

Paruošimas naudoti

ljungimas/išjungimas (žr. C pav.)

Norėdami elektrinį įrankį įjungti, pirmiausia paspauskite įjungimo blokatorių (5) į kairę. Tada paspauskite įjungimo-išjungimo jungiklj (6) ir laikykite įj paspaustą.

Darbinė lemputė šviečia, kai šiek tiek arba visiškai nuspaustas jjungimo-išjungimo jungiklis (6); jis apšviečia darbinę sritį, kai ji nepakankamai apšviesta.

Norédami elektrinj jrankj išjungti, jungimo-iš-jungimo jungiklj (6) atleiskite. Tada jjungimo blokatorių (5) vėl paspauskite j dešinę.

Pjūklelio judesių skaičiaus valdymas

Jungto elektrinio jrankio judesių skaičių tolygiai galite reguliuoti atitinkamai spausdami jjungimo- išjungimo jungiklj (6).

ljungimo-išjungimo jungiklj (6) spaudžiant truputj, judesių skaičius būna nedidelis. Spaudžiant stipriau, judesių skaičius didėja.

Reikiamas pjovimo judesių skaičius priklauso nuo ruošinio ir darbo pobūdžio, jis optimaliai nustatomas bandymų būdu.

Pradedant pjauti, kuomet pjūklelis priglaudžiamas prie ruošinio, arba pjaunant plastiką ir aliuminį, rekomenduojama naudoti mažesnį pjūklelio ju- desių skaičių.

Ilgiau dirbant mažu judesių skaičiumi elektrinis įrankis gali labai įkaisti. Pjūkleļį išimkite ir, kad elektrinis prietaisas atvėstų, apie 3 min leiskite jam veikti didžiausiu judesių skaičiumi.

Darbo patarimai

Prieš atliekant bet kokius elektrinio įrankio priežiūros darbus (atliekant techninę priežiūrą ar keičiant įrankį ir t.t.), o taip pat elektrinį įrankį transportuojant ir sandėliuojant, būtina iš jo išimti akumuliatorių.

Priešingu atveju galite susižeisti, netyčia nu- spaudę jjungimo-išjungimo jungiklj.

▶ Jei pjūklelis užstrigo, prietaisą nedelsdami išjunkite.

Nuorodos

Pjaudami lengvas statybines medžiagas laikykitės galiojančių normų reikalavimų bei gamintojo rekomendacijų.

Prieš pradėdami pjauti medieną, drožlių plokštes, statybines medžiagas ir pan., patikrinkite ar jose nėra svetimkūnių, pvz., vinių, varžtų ar kt., ir pjau-dami naudokite specialius pjūklelius.

Jjunkite elektrinj jrankj ir priartinkite prie ruošinio. Priglauskite atraminę plokstę (2) prie ruošinio pavirśiaus ir pjaukite tolygiai prispaudę pjūklelj, naudodami tolygią pastūmą. Baigę pjauti išjunkite elektrinj jrankj.

Jeigu pjūklelis jstringa, tuojau pat atleiskite jungimo-išjungimo jungiklj. Pjūvj truputj praskėskite tam skirtu jrankiu ir ištraukite elektrinį jrankį su pjūkleliu.

Ipjovų darymas (žr. D psl.)

▶ Metodu, kai pjūklelis panyra į ruošinį, pjau-kite tik minkštus ruošinius, pvz., medieną, gipso kartoną ir pan. Nemėginkite daryti tokių įpjovų metaliniuose ruošiniuose!

Pjaudami metodu, kai pjūklelis panyra j ruošinį, naudokite tik trumpus pjūklelius.

Elektrinio jrankio atraminės plokštės (2) kraštą padėkite ant ruošinio taip, kad pjūklelis (1) ruošinio neliestų, ir jrankį jjunkite. Jei elektrinio jrankio judesių skaičius reguliuojamas, pasirinkite maksimalų judesių skaičių. Spauskite elektrinį jrankį į ruošinį ir lėtai leiskite pjūklelj į ruošinį.

Kai tik atraminė plokšte (2) priglus prie ruošinio visu paviršiumi, toliau pjaukite išilgai numatytos pjovimo linijos.

Atliekant kai kuriuos darbus pjūklelj (1) galima jstatyti apvertus 180° kampu ir pjauti elektrinj jrankj apsukus kita kryptimi.

Pjovimas arti objekto (žr. E pav.)

Elastingais bimetaliniais pjūkleliais galima, pvz., atsikišusius statybinių konstrukcijų elementus (vandentiekio vamzdžius ir t. t.) nupjauti prie pat sienos.

▶ Užtikrinkite, kad pjūklelis visada būty ilgesnis už apdorojamo ruošinio skersmenj. Iškyla atatrankos pavojus.

Pridėkite pjūklelj prie pat sienos ir, spausdami elektrinį įrankį j šoną, truputį ji išlenkite, kad atraminė plokštė priglustų prie sienos. Jjunkite elektrinį įrankį ir tolygiai spausdami į šoną nupjaukite ruošinį.

Tepimo ir aušinimo skystis

Kad metalas pjaunamas nejkaistų, išilgai pjūvio linijos užpilkite tepimo ir aušinimo skysčio.

Priežiūra ir servisas

Priežiūra ir valymas

Prieš atliekant bet kokius elektrinio jrankio priežiūros darbus (atliekant techninę priežiūrą ar keičiant įrankį ir t.t.), o taip pat elektrinį įrankį transportuojant ir sandėliuojant, būtina iš jo išimti akumuliatorių. Priešingu atveju galite susižeisti, netyčia nu-spaudę jungimo-išjungimo jungiklj.

Kad galėtumėte gerai ir saugiai dirbti, pasirūpinkite, kad elektrinis įrankis ir ventiliacinės angos būtų švarūs.

Pjūklelio įtvarą valykite minkštu skudurėliu. Norėdami išvalyti, iš prietaiso išimkite pjūklelj. Pjūklelio įtvarą tepkite tinkamomis tepimo priemonėmis, kad jis gerai veiktų.

Jei norite išvengti elektrinio jrankio veikimo su- trikimų dėl užteršimo, todėl medžiagų, kurias pjaunant labai kyla dulkės, nejaukite iš apačios ir virš galvos.

Papildomos jrangos parinktis

Naudokite tik originalią FEIN papildoma jranga. Papildoma jranga turi būti skirta elektrinio jrankio tipui.

Einamasis remontas ir klientų aptarnavimo tarnyba

Elektrinius jrankiu remontuoti, atlikti jų techninę priežiūrą ir tikrinti leidžiama tik kvalifikuotiems elektrikams, nes dėl netinkamo remonto naudo-tojui gali iškilti didelis pavojus.

Apdorojant metalus elektrinio jrankio viduje gali nusėsti laidžios dulkės. Per ventiliacines angas sausu suslėgtu oru, kuriame nėra alyvos, dažnai prapūskite elektrinio jrankio vidų.

Apdorojant medžiagas, kurių sudėtyje yra gipso, gali kilti dulkės. Jos gali nusėsti elektrinio įrankio viduje ir ant jungimo elementų, o veikiamos oro drėgmės – gali sukietėti. Dėl to gali būti pakenkta perjungimo mechanizmui. Per ventiliacines angas sausu suslėgtu oru, kuriame nėra alyvos, dažnai prapūskite elektrinio įrankio vidų ir jungimo elementus.

Gaminius, kurie kontaktavo su asbestu, remon- tuoti draudžiama. Asbestu užterštus gaminius ša- linkite laikydamiesi šalyje galiojančiu atlieku, ku- riose yra asbesto, šalinimo taisykliu.

Dėl FEIN elektrinių įrankių ir papildomos įrangos remonto prašome kreiptis į savo FEIN klientų aptarnavimo tarnybą. Adresą rasite internete

www.fein.com.

Jei ant elektrinio įrankio esantys lipdukai ir įspėjamieji nurodymai pasenę ir susidėvėję, juos pakeiskite.

Galiojanti šio elektrinio įrankio atsarginių dalių sąrašą rasite internete

www.fein.com.

Naudokite tik originalias atsargines dalis.

Garantija

Garantija gaminiui galioja pagal atitinkamoje šalyje jstatymais patvirtintas pateikimo j rinką taisykles. Be to, FEIN suteikia garantiją pagal FEIN ga-mintojo garantijos deklaraciją.

Jūsų elektrinio įrankio pristatytame komplekte gali būti tik kai kurios šioje naudojimo instrukcijo-je aprašytos arba pavaizduotos papildomos įrangos dalys.

Atitikties deklaracija

CE atitikties deklaracija galioja tik Europos Są-jungos šalyse ir EFTA („European Free Trade As-sociation“) ir tik tiems gaminiams, kurie yra skirti ES arba EFTA rinkai.

Gaminj pateiktus j ES rinką, UKCA ženklas nustoja galioti.

UKCA deklaracija galioja tik Britanijos rinkai (Anglija, Velsas ir Škotija) ir tik tiems gaminiams, kurie yra skirti Britanijos rinkai.

Pateikus gaminj i Britanijos rinką, CE ženklas nustoja galioti.

Imone FEIN atsakingai pareiškia, kad šis gaminys atitinka paskutiniame šios naudojimo instrukcijos puslapyje pateiktus privalomus reikalavimus.

Techninė dokumentacija laikoma:

C. & E. Fein GmbH, 73529 Schwäbisch Gmünd, Germany

Transportavimas

Rekomenduojamų ličio jonų akumuliatorių gabenimui taikomos pavojingų krovinių gabenimą reglamentuojančių įstatymų nuostatos. Naudotojui akumuliatorius gabenti keliais leidžiama be jokių apribojimų.

Jei siunčiant pasitelkiami tretieji asmenys (pvz., oro transportas, ekspedijavimo jmonė), būtina at-sižvelgti j pakuotei ir ženklinimui taikomus ypa-tingus reikalavimus. Būtina, kad rengiant siuntą dalyvautų pavojingų krovinių gabenimo speciali- stas.

Siųskite tik tokius akumuliatorius, kurių nepažeis- tas korpusas. Apklijuokite kontaktus ir supakuo- kite akumuliatorių taip, kad jis pakuotėje nejudė- tų. Taip pat laikykitės ir esamų papildomų nacio- nalinių taisyklių.

Šalinimas

Elektriniai įrankiai, akumuliatoriai, papildoma įranga ir pakuotės turi būti ekologiškai utilizuoja- mi.

Elektrinių įrankių, akumuliatorių bei baterijų nemeskite į buitinių atliekų konteinerius!

Tik ES šalims:

Pagal Europos direktyvą 2012/19/ES dėl elektros ir elektroninės įrangos atliekų ir šios direktyvos perkėlimo j nacionalinę teisę aktus nebetinkami naudoti elektriniai įrankiai ir pagal 2006/66/EB pažeisti ir susidėvėję akumuliatoriai/baterijos turi būti surenkami atskirai ir perdirbami aplinkai nekenksmingu būdu.

Netinkamai pašalintos elektros ir elektroninės įrangos atliekos dėl galimų pavojingu medžiagų gali turėti žalingą poveikį aplinkai ir žmonių sveikatai.

Akumuliatoriai ir baterijos:

Ličio jonų:

prašome laikytis transportavimo skyriuje pateiktų nuorodu (žr. „Transportavimas“, Puslapis 209).
