| Termék típusa | Akkumulátoros kardfűrész |
| Márka | Fein |
| Modell | ASAS 1821 K AS |
| Névleges feszültség | 18 V |
| Üresjárati vágási sebesség | 0 – 3 050 min⁻¹ |
| Lökethossz | 21 mm |
| Max. vágásmélység fában | 200 mm |
| Max. vágásmélység acélban (ötvözetlen) | 16 mm |
| Max. csőátmérő | 100 mm |
| Tömeg (az akkumulátortól függően) | 2,3 – 3,3 kg |
| Lapát tartó típusa | SDS (szerszám nélküli gyorscsere) |
| Ajánlott akkumulátor típus | GBA 18V... / ProCORE18V... (Lítium-ion) |
| Ajánlott töltő | GAL 18... |
| Változtatható fordulatszám | Igen, a kapcsoló nyomásával |
| LED világítás | Igen, beépített |
| Sebességek száma | Folyamatosan változtatható |
| Használat | Fa, műanyag, fém, építőanyagok vágása |
| Különleges funkciók | Süllyesztő vágás, egyenes vágás, 180°-ban állítható lapát |
| Karbantartás és tisztítás | Tisztítsa a szellőzőnyílásokat; kenje a lapát tartót |
| Biztonsági felszerelés | Bekapcsolásgátló, dupla akkumulátor rögzítés |
| Garancia | Törvényes garancia + FEIN gyártói garancia |
| Pótalkatrészek | Elérhető a www.fein.com oldalon (lapátok, akkumulátorok, töltők) |
| Javíthatóság | Javítás hivatalos FEIN szervizben |
Gyakran ismételt kérdések - ASAS 1821 K AS Fein
Felhasználói kérdések a következőről ASAS 1821 K AS Fein
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Fűrész PDF formátumban ingyenesen! Találja meg kézikönyvét ASAS 1821 K AS - Fein és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. ASAS 1821 K AS márka Fein.

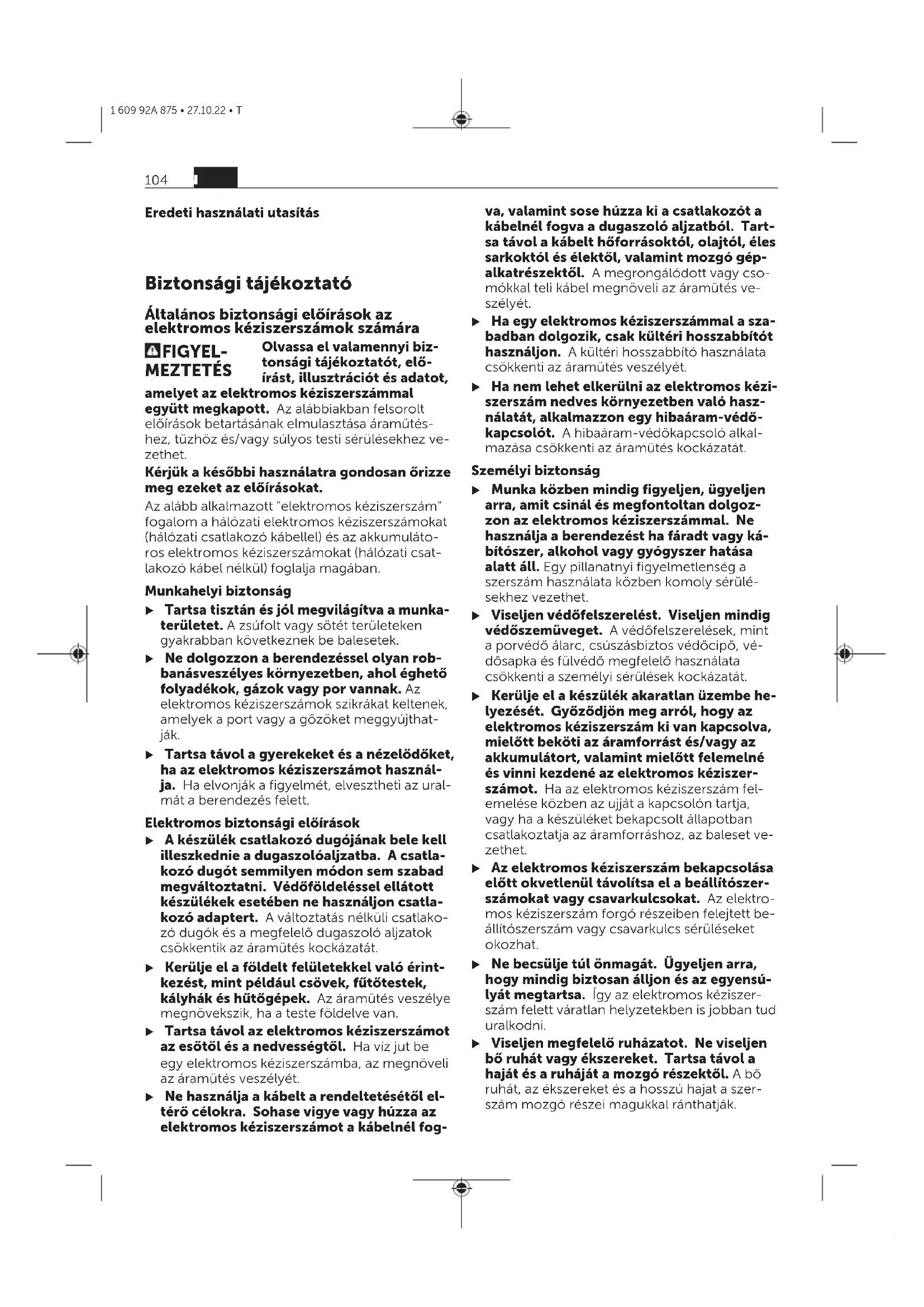

HASZNÁLATI ÚTMUTATÓ ASAS 1821 K AS Fein
Eredeti használati utasítás
Biztonsági tájékoztató
Általános biztonsági előírások az elektromos kéziszerszámok számára
FIGYEL-MEZTETÉS
Olvassa el valamennyi biz- tonsági tájékoztatót, elő- írást, illusztrációt és adatot,
amelyet az elektromos kéziszerszámmal együtt megkapott. Az alábbiakban felsorolt előírások betartásának elmulasztása áramütéshez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet.
Kérjük a későbbi használatra gondosan őrizze meg ezeket az előírásokat.
Az alább alkalmazott "elektromos kéziszerszám" fogalom a hálózati elektromos kéziszerszámokat (hálózati csatlakozó kábellel) és az akkumulátoros elektromos kéziszerszámokat (hálózati csatlakozó kábel nélkül) foglalja magában.
Munkahelyi biztonság
Tartsa tisztán és jól megvilágítva a munkaterületet. A zsúfolt vagy sötét területeken gyakrabban következnek be balesetek.
▶ Ne dolgozzon a berendezéssel olyan robbanásveszélyes környezetben, ahol éghető folyadékok, gázok vagy por vannak. Az elektromos kéziszerszámok szikrákat keltenek, amelyek a port vagy a gözöket meggyújthat-ják.
Tartsa távol a gyerekeket és a nézelődőket, ha az elektromos kéziszerszámot használja. Ha elvonják a figyelmét, elvesztheti az uralmát a berendezés felett.
Elektromos biztonsági előírások
A készülék csatlakozó dugójának bele kell illeszkednie a dugaszolóaljzatba. A csatlakozó dugót semmilyen módon sem szabad megváltoztatni. Védőföldeléssel ellátott készülékek esetében ne használjon csatlakozó adaptert. A változtatás nélküli csatlakozó dugók és a megfelelő dugaszoló aljzatok csökkentik az áramütés kockázatát.
▶ Kerülje el a földelt felületekkel való érintkezést, mint például csövek, fütötestek, kályhák és hütögépek. Az áramütés veszélye megnövekszik, ha a teste földelve van.
Tartsa távol az elektromos kéziszerszámot az esötöl és a nedvességtöl. Ha víz jut be egy elektromos kéziszerszámba, az megnöveli az áramütés veszélyét.
▶ Ne használja a kábelt a rendeltetésétől eltérő célokra. Sohase vigye vagy húzza az elektromos kéziszerszámot a kábelnél fog-
va, valamint sose húzza ki a csatlakozót a kábelnél fogva a dugaszoló aljzatból. Tart-sa távol a kábelt höforrásoktól, olajtól, éles sarkoktól és élektől, valamint mozgó gép-alkatrészektől. A megrongálódott vagy cso-mókkal teli kábel megnöveli az áramütés ves-zélyét.
Ha egy elektromos kéziszerszámmal a szabadban dolgozik, csak kültéri hosszabbítót használjon. A kültéri hosszabbító használata csökkenti az áramütés veszélyét.
Ha nem lehet elkerülni az elektromos kéziszerszám nedves környezetben való használatát, alkalmazzon egy hibaáram-védőkapcsolót. A hibaáram-védőkapcsoló alkalmazása csökkenti az áramütés kockázatát.
Személyi biztonság
Munka közben mindig figyeljen, ügyeljen arra, amit csinál és megfontoltan dolgozzon az elektromos kéziszerszámmal. Ne használja a berendezést ha fáradt vagy kábítószer, alkohol vagy gyógyszer hatása alatt áll. Egy pillanatnyi figyelmetlenség a szerszám használata közben komoly sérülésekhez vezethet.
▶ Viseljen védőfelszerelést. Viseljen mindig védőszemüveget. A védőfelszerelések, mint a porvédő álarc, csúszásbiztos védőcipó, védősapka és fülvédő megfelelő használata csökkenti a személyi sérülések kockázatát.
▶ Kerülje el a készülék akaratlan üzembe helyezését. Győződjön meg arról, hogy az elektromos kéziszerszám ki van kapcsolva, mielőtt beköti az áramforrást és/vagy az akkumulátort, valamint mielőtt felemelné és vinni kezdené az elektromos kéziszer-számot. Ha az elektromos kéziszerszám fel-emelése közben az ujját a kapcsolón tartja, vagy ha a készüléket bekapcsolt állapotban csatlakoztatja az áramforráshoz, az baleset vezethet.
Az elektromos kéziszerszám bekapcsolása elött okvetlenül távolítsa el a beállítószerszámokat vagy csavarkulcsokat. Az elektromos kéziszerszám forgó részeiben felejtett beállítószerszám vagy csavarkulcs sérüléseket okozhat.
▶ Ne becsülje túl önmagát. Ügyeljen arra, hogy mindig biztosan álljon és az egyensúlyát megtartsa. Így az elektromos kéziszer-szám felett váratlan helyzetekben is jobban tud uralkodni.
▶ Viseljen megfelelő ruházatot. Ne viseljen bő ruhát vagy ékszereket. Tartsa távol a haját és a ruháját a mozgó részektöl. A bő ruhát, az ékszereket és a hosszú hajat a szerszám mozgó részei magukkal ránthatják.
Ha az elektromos kéziszerszámra fel lehet szerelni a por elszívásához és összegyűjtéséhez szükséges berendezéseket, ellenőrizze, hogy azok megfelelő módon hozzá vannak kapcsolva a készülékhez és rendeltetésüknek megfelelően működnek. A porgyűjtő berendezések használata csökkenti a munka során keletkező por veszélyes hatásait.
▶ Ne hagyja, hogy az elektromos kéziszer-szám gyakori használata során szerzett tapasztalatok túlságosan magabiztossá tegyék, és figyelmen kívül hagyja az idevonatkozó biztonsági alapelveket. Egy gondatlan művelet egy másodperc törtrésze alatt súlyos sérüléseket okozhat.
Az elektromos kéziszerszámok gondos kezelése és használata
▶ Ne terhelje túl a berendezést. A munkájához csak az arra szolgáló elektromos kéziszerszámot használja. A megfelelő elektromos kéziszerszámmal a megadott teljesítménytartományon belül jobban és biztonságosabban lehet dolgozni.
▶ Ne használjon olyan elektromos kéziszerszámot, amelynek a kapcsolója elromlott. Minden olyan elektromos kéziszerszám, amelyet nem lehet sem be-, sem kikapcsolni, veszélyes és meg kell javíttatni.
Húzza ki a csatlakozót az áramforrásból és/vagy távolítsa el az akkumulátort (ha az le-választható az elektromos kéziszerszámtól), mielőtt az elektromos kéziszerszámon beállítási munkákat végez, tartozékokat cserél vagy a szerszámot tárolásra elteszi. Ez az elővigyázatossági intézkedés meggátolja a szerszám akaratlan üzembe helyezését.
A használaton kívüli elektromos kéziszer-számokat olyan helyen tárolja, ahol azok-hoz gyermekek nem férhetnek hozzá. Ne hagyja, hogy olyan személyek használják az elektromos kéziszerszámot, akik nem ismerik a szerszámot, vagy nem olvasták el ezt az útmutatót. Az elektromos kéziszerszámok veszélyesek, ha azokat gyakorlatlan személyek használják.
Tartsa megfelelően karban az elektromos kéziszerszámokat és a tartozékokat. Ellenőrizze, hogy a mozgó alkatrészek kifogástalanul működnek-e, nincsenek-e beszorulva, illetve nincsenek-e eltörve vagy megrongálódva olyan alkatrészek, amelyek hatással lehetnek az elektromos kéziszerszám működésére. A berendezés megrongáló-dott részeit a készülék használata előtt javíttassa meg. Sok olyan baleset történik, amelyet az elektromos kéziszerszám nem megfelelő karbantartására lehet visszavezetni.
Tartsa tisztán és éles állapotban a vágószerszámokat. Az éles vágóélekkel rendelkező, gondosan ápolt vágószerszámok ritkábban ékelődnek be és azokat könnyebben lehet vezetni és irányítani.
Az elektromos kéziszerszámokat, tartozékokat, szerszámbiteket stb. csak ezen kezelési utasításoknak megfelelően használja. Vegye figyelembe a munkakörülményeket valamint a kivitelezendő munka sajátosságait. Az elektromos kéziszerszám eredeti rendeltetésétől eltérő célokra való alkalmazása veszélyes helyzeteket eredeményezhet.
Tartsa szárazon, tisztán valamint olaj- és zsírmentes állapotban a fogantyúkat és markoló felületeket. A csúszós fogantyúk és markoló felületek váratlan helyzetekben lehetetlenné teszik az elektromos kéziszerszám biztonságos kezelését és irányítását.
Az akkumulátoros elektromos kéziszerszámok gondos kezelése és használata
Az akkumulátort csak a gyártó által ajánlott töltőkészülékekkel töltse fel. Ha egy bizonyos akkumulátortípus feltöltésére szolgáló töltőkészülékben egy másik akkumulátort próbál feltölteni, tűz keletkezhet.
▶ Az elektromos kéziszerszámhoz csak az ah-hoz tartozó akkumulátort használja.
Más akkumulátorok használata személyi sérüléseket és tüzet okozhat.
A használaton kívüli akkumulátort tartsa távol bármely fémtárgytól, mint például irodai kapcsoktól, pénzérméktől, kulcsoktól, szögektől, csavaroktól és más kisméretű fémtárgyaktól, amelyek áthidalhatják az érintkezőket. Az akkumulátor érintkezői közötti rövidzárlat égési sérüléseket vagy tűzet okozhat.
Nem megfelelő körülmények esetén az akkumulátorból folyadék léphet ki. Kerülje az érintkezést a folyadékkal. Ha véletlenül mégis érintkezésbe került a folyadékkal, azonnal öblítse le vízzel az érintett felületet. Ha a folyadék a szemébe jutott, keressen fel ezen kívül egy orvost. Az akkumulátorból kilépő folyadék irritációkat vagy égéses börsérüléseket okozhat.
▶ Sohase használjon egy akkumulátort vagy szerszámot, ha az megrongálódott, vagy ha változtatásokat hajtottak végre rajta. A megrongálódott vagy megváltoztatott akkumulátorok kiszámíthatatlanul viselkedhetnek, amely tűzhöz, robbanáshoz vagy sérülésveszélyhez vezet.
▶ Ne tegye ki se az akkumulátort se a szerszámot tüz, vagy extrém hömérsékleti hatásoknak. Ha az akkumulátort tüznek, vagy
130 °C-ot meghaladó hőmérsékletnek teszi ki, az robbanást okozhat.
Tartson be valamennyi töltési előírást és ne töltse fel az akkumulátort, ha annak hőmérséklete az utasításokban megadott hőmérséklet-tartományon kívül van. Az akkumulátor nem megfelelő módon, vagy a megadott hőmérséklet-tartományon kívüli feltöltése megrongálhatja az akkumulátort és megnövelheti a tűzveszélyt.
Szerviz
Az elektromos kéziszerszámot csak szak-képzett személyzet kizárólag eredeti póta- katrészek felhasználásával javíthatja. Ez biztosítja, hogy az elektromos kéziszerszám biztonságos maradjon.
Sohase szervizeljen megrongálódott akkumulátort. Az akkumulátort csak a gyártónak, vagy az erre feljogosított szolgáltatóknak szabad szervizelniük.
Biztonsági előírások a kardfűrészek számára
Az elektromos kéziszerszámot csak a szigetelt markolatfelületeknél fogja, föleg ha olyan müveletet hajt végre, melynek során a vágó tartozék rejtett vezetékekhez érhet. Ha a vágó tartozék egy feszültség alatt álló vezetékhez ér, az elektromos kéziszerszám fedetlen fémrészei szintén feszültség alá kerülhetnek és áramütéshez vezethetnek.
Használjon kapcsokat vagy más praktikus módszert a megmunkálásra kerülő munkadarab megtámasztásához és egy stabil alaphoz való rögzítéséhez. Ha a megmunkálásra kerülő munkadarabot a kezével tartja vagy a testéhez szorítja, akkor az labilis lesz és ahhoz vezethet, hogy a kezelő elveszti az uralmát a kéziszerszám és a munkadarab felett.
Tartsa távol a kezét a fűrészelési területtől. Ne nyúljon a megmunkálásra kerülő munkadarab alá. Ha megérinti a fűrészlapot, sérülésveszély áll fenn.
Munka közben mindkét kezével tartsa szorosan fogva az elektromos kéziszerszámot és gondoskodjon arról, hogy biztos alapon álljon. Az elektromos kéziszerszámot két kézzel biztosabban lehet vezetni.
Az elektromos kéziszerszámot csak bekapcsolt állapotban vezesse rá a megmunkálásra kerülő munkadarabra. Ellenkező esetben fennáll egy visszarúgás veszélye, ha a betétszerszám beékelődik a munkadarabba.
Ügyeljen arra, hogy a talplemez a fürészelés során mindig felfeküdjön a munkadarabra. A fürészlap beékelődhet, és a kezelő elvesztheti az uralmát az elektromos kéziszerszám felett.
▶ A munkafolyamat befejezése után kapcsol- ja ki az elektromos kéziszerszámot, és a fü- részlapot csak azután emelje ki a vágásból, miután az teljesen leállt. Így elkerüli a készü- lék visszarúgását, és biztonságosan leteheti az elektromos kéziszerszámot.
Várja meg, amíg az elektromos kéziszerszám teljesen leáll, mielőtt letenné. A betét-szerszám beékelődhet, és a kezelő elvesztheti az uralmát az elektromos kéziszerszám felett.
Csak megrongálatlan, kifogástalan állapotú fűrészlapokat használjon. A meggörbült vagy életlen fűrészlapok eltörhetnek, negatív befolyással lehetnek a vágásra, vagy visszarúgáshoz vezethetnek.
A fürészlapot a kikapcsolás után sohase fékezze le oldalirányú nyomással. A fürészlap megrongálódhat, eltörhet, vagy egy visszarúgáshoz vezethet.
Fogja be szilárdan az anyagot. Ne a kezével vagy a lábával támassza meg a munkadarabot. A működő fűrésszel ne érintsen meg se tárgyakat, se a padlót. Különben visszarúgásveszély áll fenn.
▶ A rejtett vezetékek felkutatásához használjon arra alkalmas fémkereső készüléket, vagy kérje ki a helyi energiaellátó vállalat tanácsát. Ha egy elektromos vezetéket a berendezéssel megérint, az tűzhöz és áramütéshez vezethet. Egy gázvezeték megrongálása robbanást eredményezhet. Ha egy vízvezetéket szakít meg, anyagi károk keletkeznek.
Az akkumulátorok megrongálódása vagy szakszerűtlen kezelése esetén abból gözök léphetnek ki. Az akkumulátor kigyulladhat vagy felrobbanhat. Azonnal juttasson friss levegőt a helyiségbe, és ha panaszai vannak, keressen fel egy orvost. A gözök ingerelhetik a légutakat.
▶ Ne nyissa fel az akkumulátort. Ekkor fennáll egy rövidzárlat veszélye.
Az akkumulátort hegyes tárgyak, például tük vagy csavarhúzók, vagy külső erőbehatások megrongálhatják. Belső rövidzárlat léphet fel és az akkumulátor kigyulladhat, füstöt bocsáthat ki, felrobbanhat, vagy túlhevülhet.
Az AMPShare-akkumulátort csak a gyártó vagy az AMPShare-partnerek termékeiben használja. Az akkumulátort csak így lehet megvédeni a veszélyes túlterheléstől.
Óvja meg az elektromos kéziszer- számot a forróságtól, például a tar- tós napsugárzástól, a tűztől, a szennyezésektől, a víztől és a ned- vességtől. Robbanásveszély és rövid- zárlat veszélye áll fenn.
A termék és a teljesítmény leírása
Olvassa el az összes biztonsági figyelmeztetést és előírást. A bizton-sági előírások és utasítások betartásának elmulasztása áramütéshez, tűzhöz és/vagy súlyos sérülésekhez ve-
zethet.
Kérjük, vegye figyelembe a Használati Utasítás első részében található ábrákat.
Ne használja ezt az elektromos kéziszerszá-mot, mielőtt nem olvasta el alaposan és nem értette meg teljesen ezt a használati útmutatót. Ügyeljen az adott országban érvényes, idevonatkozó munkavédelmi rendelkezésekre is.
Rendeltetésszerű használat
Az elektromos kéziszerszám rögzített fa-alkatrészekben, műanyagokban, fémekben és építési anyagokban való fűrészelésre szolgál. Az elektromos kéziszerszám egyenes és görbevonalú vágásokra alkalmas. Megfelelő bimetál fűrészlapok alkalmazásával a berendezést egy síkból kiálló alkatrészek síkban való levágására is lehet használni. Tartsa be a fűrészlapokkal kapcsolatos javaslatokat.
Az ábrán szereplő komponensek
A készülék ábrázolásra kerülő komponenseinek sorszámozása az elektromos kéziszerszámnak az ábra-oldalon található képére vonatkozik.
(1) Fürészlap
(2) Talplemez
(3) Reteszelő hüvely a fűrészlap számára
(4) Akkumulátor ^al
(5) A be-/kikapcsoló bekapcsolásreteszelője
(6) Be-/kikapcsoló
(7) Munkahely-megvilágító lámpa
(8) Akkumulátor reteszelésfeloldó gomb ^a)
(9) Fogantyú (szigetelt fogantyú-felület)
(10) Fürészlap befogó egység
a) A képeken látható vagy a szövegben leírt tartozékok részben nem tartoznak a standard szállítmányhoz. Tartozékprogramunkban valamennyi tartozék megtalálható.
Müszaki adatok
Szablyafürész ASAS18-21KAS
| Cikkszám 7 133 ... | |
| Névleges feszültség V= 18 | |
| Üresjárati löketszám perc ^-1 n _0^A | 0–3050 |
| Szerszámbefogó egy-ség | SDS |
| Löket mm 21 | |
Szablyafürész ASAS18-21KAS
| Max. vágási mélység | |
| – faanyagban mm 200 | |
| – acélban (ötvözetlen) mm 16 | |
| – csőátmérő mm 100 | |
| Súly az „EPTA-Procedure 01:2014”(2014/01 EPTA-eljárás)szerint | kg 2,3–3,3 B) |
| Javasolt környezeti hőmérséklet a töltés során | °C 0 ... +35 |
| Megengedett környezeti hőmérséklet az üzemelésC) és a tárolás során | °C –20 ... +50 |
| Javasolt akkumulátorok | GBA 18V...ProCORE18V... |
| Javasolt töltőkészülékek | GAL 18... |
A) 20–25 °C hömérsékleten
a GBA 18V 4.0Ah akkumulátorral mérve.
B) az alkalmazásra kerülő akkumulátortól függ
C) <0 °C hömérsékletek esetén korlátozott teljesítmény
Zaj és vibráció értékek
A zajkibocsátási értékek a
EN 62841-2-11 szabványnak megfelelően kerültek meghatározásra.
Az elektromos kéziszerszám A-értékelésű zaj- szintjének tipikus értékei: hangnyomásszint
82 dB(A); hangteljesítményszint 93 dB(A). A szórás, K = 5 dB.
Viseljen fülvédöt!
Az a_h rezgési összértékek (a három irány vektor-összege) és a K szórás a
EN 62841-2-11 szabványnak megfelelően meghatározott értékei:
Rétegelt lemez fürészelése a HCS, 150 × 19 ×
1,25 mm, 6 TPI fűrészlappal:
a_h,B = 9 ~m / s^2, K = 1,5 ~m / s^2
Fagerendák fürészelése a BIM, 150 × 19 ×
1,25 mm, 6 TPI fürészlappal:
a_n,WB = 8 m/s^2, K = 1,5 m/s^2.
(A faforgácslemezek fürészelésére megadott adatok 20 mm vastagságú munkadarabokra vonatkoznak.)
Az ezen utasításokban megadott rezgésszint és zajkibocsátási érték egy szabványban rögzített mérési módszerrel került meghatározásra és az elektromos kéziszerszámok egymással való ösz-szehasonlítására alkalmazható. Ez az érték a rez-gés- és zajkibocsátás ideiglenes becslésére is al-kalmas.
A megadott rezgésszint és zajkibocsátási érték az elektromos kéziszerszám fő alkalmazásaira vonatkozik. Ha az elektromos kéziszerszámot más
108
alkalmazásokra, eltérő betétszerszámokkal vagy nem kielégítő karbantartás mellett használják, a rezgésszint és a zajkibocsátási érték a fenti értékektől eltérhet. Ez az egész munkaidőre vonatkozó rezgés- és zajkibocsátást lényegesen megnövelheti.
A rezgés- és zajkibocsátás pontos megbecsüléséhez figyelembe kell venni azokat az időszakokat is, amikor a készülék kikapcsolt állapotban van, vagy amikor be van ugyan kapcsolva, de nem kerül ténylegesen használatra. Ez az egész munkaidőre vonatkozó rezgés- és zajkibocsátást lényegesen csökkentheti.
Hozzon kiegészítő biztonsági intézkedéseket a kezelőnek a rezgések hatása elleni védelmére, például: Az elektromos kéziszerszám és a betét-szerszámok karbantartása, a kezek melegen tartása, a munkamenetek megszervezése.
Akkumulátor
Az akkumulátor feltöltése
Csak a Műszaki Adatoknál megadott töltőkészülékeket használja. Csak ezek a töltőkészülékek felelnek meg pontosan az Ön elektromos kéziszerszámában alkalmazásra kerülő Li-ion-akkumulátornak.
Figyelem: A lítium-ion-akkumulátorok a nemzetközi szállítási előírásoknak megfelelően csak részben feltöltve kerülnek kiszállításra. Az akkumulátor teljes teljesítményének biztosítására az első alkalmazás előtt töltse fel teljesen az akkumulátort.
Az akkumulátor beszerelése
Tolja be a feltöltött akkumulátort az akkumulátor fogadó egységbe, amíg az érezhetően bepattan.
Az akkumulátor kivétele
Az akkumulátor eltávolításához nyomja meg az akkumulátor reteszelésfeloldó gombot és húzza ki az akkumulátort. Ne eröltesse a kihúzást.
Az akkumulátor 2 reteszelővállal van ellátva, amelyek meggátolják, hogy az akkumulátor az akkumulátor reteszelésfeloldó gomb akaratlan megnyomásakor kiessen. Amíg az akkumulátor be van helyezve az elektromos kéziszerszámba, azt egy rugó a helyén tartja.
Akkumulátor töltöttségi szint kijelző
Az akkumulátor töltési szint kijelző display zöld LED-jei az akkumulátor töltési szintjét mutatják. A töltöttségi szintet biztonsági okokból csak használaton kívüli elektromos kéziszerszám esetén lehet lekérdezni.
Nyomja meg a vagy a feltöltési szint kijelző gombot, hogy kijelezze a töltési szintet. Erre kivett akkumulátor esetén is van lehetőség.
Ha az akkumulátor feltöltési szint kijelző gomb megnyomása után egy LED sem világít, az akkumulátor meghibásodott és ki kell cserélni.
Akkumulátor típus: GBA 18V...
LED Kapacitás
Tartós fény, 3 x zöld 60–100 %
Tartós fény, 2 × zöld 30–60 %
Tartós fény, 1 × zöld 5–30 %
Villogó fény, 1 × zöld 0–5 %
Akkumulátor típus: ProCORE18V...
LED Kapacitás
Tartós fény, 5 × zöld 80–100 %
Tartós fény, 4 × zöld 60–80 %
Tartós fény, 3 x zöld 40–60 %
Tartós fény, 2 × zöld 20–40 %
Tartós fény, 1 × zöld 5–20 %
Villogó fény, 1 × zöld 0–5 %
Tájékoztató az akkumulátor optimális kezeléséhez
Óvja meg az akkumulátort a nedvességtől és a víztől.
Az akkumulátort csak a -20^ ... 50^ hömér séklet tartományban szabad tárolni. Ne hagyja például az akkumulátort nyáron egy gépjármüben.
Idönként tisztítsa meg az akkumulátor szellőző-rését egy puha, tiszta és száraz ecsettel.
Ha az akkumulátor feltöltése után a készülék már csak lényegesen rövidebb ideig üzemeltethető, akkor az akkumulátor elhasználódott és ki kell cserélni.
Vegye figyelembe a hulladékba való eltávolítással kapcsolatos előírásokat.
Összeszerelés
Az elektromos kéziszerszámon végzendő minden munka (például karbantartás, szerszámcse, stb.) megkezdése előtt, valamint szállításhoz és tároláshoz vegye ki az akkumulátort az elektromos kéziszerszámból. Ellenkező esetben a be-/kikapcsoló véletlen megérintésekor bekapcsolódó készülék sérüléseket okozhat.
A fűrészlap behelyezése/kicserélése
▶ A betétszerszámfelszereléséhez vagy kicseréléséhez viseljen védőkesztyűt. A betét-
szerszámok élesek és hosszabb használat esetén felforrósodhatnak.
A fűrészlap kicserélésekor ügyeljen arra, hogy a fűrészlap befogó egységben ne maradjanak anyagmara dékok, például favagy fémforgács, stb.
A fűrészlap kiválasztása
Csak 1/2" univerzális szárú fűrészlapokat helyezzen be a berendezésbe. A fűrészlap ne legyen hosszabb, mint amire az előirányzott vágáshoz szükség van.
A fürészlap behelyezése (lásd a A ábrát)
Forgassa el a (3) reteszelő hüvelyt kb. 90°-ra a nyíl irányában és tartsa fogva azt. Nyomja bele a (1) fűrészlapot a (10) fűrészlap befogó egységbe. Engedje ismét el a reteszelő hüvelyt.
A fürészlap meghúzásával ellenőrizze a reteszelést. Egy laza fürészlap kieshet és sérüléseket okozhat.
Bizonyos munkákhoz a (1) fürészlapot 180°-kal meg lehet fordítani (a fogak felfelé mutatnak) és ismét be lehet helyezni.
A fűrészlap kivétele (lásd a B ábrát)
▶ A kivétel előtt hagyja lehülni a fürészlapot. A forró fürészlap megérintése sérülésveszéllyel jár.
Forgassa el a (3) reteszelő hüvelyt kb. 90°-ra a nyíl irányában és tartsa fogva azt. Vegye ki a (1) fűrészlapot.
Por- és forgácselszívás
Az ólomtartalmú festékrétegek, egyes fafajták, ásványok és fémek pora egészségkárosító hatású lehet. A poroknak a kezelő vagy a közelben tartózkodó személyek által történő megérintése vagy belégzése allergikus reakciókhoz és/vagy a légutak megbetegedését vonhatja maga után. Egyes faporok, például tölgy- és bükkfaporok rákkeltő hatásúak, főleg ha a faanyag kezeléséhez más anyagok is vannak bennük (kromát, favédő vegyszerek). A készülékkel azbesztet tartalmazó anyagokat csak szakembereknek szabad megmunkálniuk.
– Gondoskodjon a munkahely jó szellőztetéséről.
– Ehhez a munkához célszerű egy P2 szűrőosztályú porvédő álarcot használni.
A feldolgozásra kerülő anyagokkal kapcsolatban tartsa be az adott országban érvényes előírásokat.
Gondoskodjon arról, hogy a munkahelyén ne gyülhessen össze por. A porok könnyen meggyulladhatnak.
Üzemeltetés
Üzembe helyezés
Be-/kikapcsolás (lásd a C ábrát)
Az elektromos kéziszerszám bekapcsolásához először nyomja meg a (5) bekapcsoló reteszelését. Ezután nyomja meg és tartsa benyomva a (6) be-/kikapcsolót.
A munkahely megvilágító lámpa világít kissé vagy teljesen megnyomott (6) be-/kikapcsoló esetén világít és gondoskodik arról, hogy a munkaterólet hátrányos külső megvilágítás esetén is megfelelően meg legyen világítva.
Az elektromos kéziszerszám kikapcsoláshoz engedje el a (6) be-/kikapcsolót. Nyomja el ismét jobbra a (5) bekapcsolás reteszelőt.
A löketszám irányítása
A bekapcsolt elektromos kéziszerszám löketszá-mát annak megfelelően szabályozhatja, mennyi-re nyomja be a (6) be-/kikapcsolót.
A (6) be-/kikapcsolóra gyakorolt enyhe nyomás alacsony löketszámot eredményez. Növekvő nyomás esetén a löketszám is növekszik.
A szükséges löketszám a megmunkálásra kerülő anyagtól és a munkafeltételektől függ és gyakorlati próbával lehet meghatározni.
A löketszámot a fűrészlapnak a munkadarabra való felhelyezésekor valamint műanyag és alumínium fűrészelésekor célszerű csökkenteni.
Ha hosszabb ideig alacsony löketszámmal dolgozik, az elektromos kéziszerszám erősen felmelegedhet. Vegye ki a fűrészlapot járassa az elektromos kéziszerszámot a lehüléshez kb. 3 percig a maximális löketszámmal.
Munkavégzési tanácsok
Az elektromos kéziszerszámon végzendő minden munka (például karbantartás, szerszámcse, stb.) megkezdése előtt, valamint szállításhoz és tároláshoz vegye ki az akkumulátort az elektromos kéziszerszámból. Ellenkező esetben a be-/kikapcsoló véletlen megérintésekor bekapcsolódó készülék sérüléseket okozhat.
- Kapcsolja azonnal ki az elektromos kéziszerszámot, ha a fűrészlap leblokkol.
Tippek
A könnyű építési anyag fűrészelésekor tart-sa be a törvényes rendelkezéseket és az anyagot gyártó cégek javaslatait.
A fában, faforgácslemezekben, építési anyagokban stb. végzett fürészelés előtt ellenőrizze, nincsenek-e idegen anyagok, például szögek, csavarok stb. a megmunkálásra kerülő munkadarabban, és használjon egy megfelelő fürészlapot. Kapcsolja be az elektromos kéziszerszámot és vezesse rá a megmunkálásra kerülő munkada-
rabra. Tegye fel a (2) talplemezt a munkadarab felületére és egyenletes nyomással, illetve egyenletes előtolással hajtsa végre a fűrészelést. A munkamenet befejezése után kapcsolja ki az elektromos kéziszerszámot.
Ha a fűrészlap beakad, kapcsolja azonnal ki az elektromos kéziszerszámot. Egy erre alkalmas szerszámmal feszítse kissé szét a fűrészelt rést és húzza ki a résből az elektromos kéziszerszámot.
Besüllyesztéses fürészelés (lásd a D ábrát)
▶ Besüllyesztéses fűrészeléssel csak puha anyagokat, például fát, gipszkartont vagy hasonló más anyagokat szabad csak megmunkálni! Fémböl készült munkadarabokat ne fűrészeljen besüllyesztéses fűrészelésessel!
A besüllyesztéses fűrészeléshez csak rövid fűrészlapokat használjon.
Tegye fel az elektromos kéziszerszámot a (2) talplemez élével a munkadarabra, anélkül, hogy a (1) fűrészlap megérintené a munkadarabot és kapcsolja be a szerszámot. A löketszám-vezérlés-sel ellátott elektromos kéziszerszámoknál a leg-magasabb löketszámot jelölje ki. Nyomja hozzá erőteljesen az elektromos kéziszerszámot a munkadarabhoz és lassan merítse be a fűrészla-pot a munkadarabba.
Mihelyt a (2) talplemez egész felületével felfekszik a munkadarabra, fürészeljen tovább a kívánt metszésvonal mentén.
Bizonyos munkákhoz a (1) fürészlapot 180°-kal elforgatva is be lehet helyezni és a szablyafürészt ennek megfelelően megfordítva vezetve is el lehet végezni a munkát.
Síkkal szintben való fűrészelés (lásd a E ábrát)
Rugalmas bimetál fűrészlapokkal például a falból kiálló vízvezetékcsöveket, stb. közvetlenül a fallal egy síkban le lehet vágni.
Ügyeljen arra, hogy a fürészlap mindig hosszabb legyen, mint a megmunkálásra kerülő munkadarab átmérője. Különben visszarúgásveszély áll fenn.
Tegye fel a fűrészlapot közvetlenül a falra és az elektromos kéziszerszámra gyakorolt oldalirányú nyomással hajlítsa kissé meg a fűrészlapot, hogy a talplemez felfeküdjön a falra. Kapcsolja be az elektromos kéziszerszámot és állandó oldalirányú nyomással fűrészelje keresztül a munkadarabot.
Hütő-/kenőanyag
Fémek fűrészelése esetén az anyag felmelegedése miatt a vágási vonalra célszerű hűtő- ill. kenő-anyagot felvinni.
Karbantartás és szerviz
Karbantartás és tisztítás
Az elektromos kéziszerszámon végzendő minden munka (például karbantartás, szerszámcse, stb.) megkezdése előtt, valamint szállításhoz és tároláshoz vegye ki az akkumulátort az elektromos kéziszerszámból. Ellenkező esetben a be-/kikapcsoló véletlen megérintésekor bekapcsolódó készülék sérüléseket okozhat.
Tartsa mindig tisztán az elektromos kéziszerszámot és annak szellőzőnyilásait, hogy jól és biztonságosan dolgozhasson.
A fűrészlap befogó egységet lehetőleg egy puha ecsettel tisztítsa meg. Ehhez vegye ki az elektromos kéziszerszámból a fűrészlapot. Tartsa a fűrészlap befogó egységet egy megfelelő kenőanyag alkalmazásával működőképes állapotban.
Az elektromos kéziszerszám erős erős elszeny-nyeződése működészavarokhoz vezethet. Ezért az olyan anyagokat, amelyek fűrészelésekor nagy mennyiségű por keletkezik, nefűrészeljen alulról vagy fej feletti helyzetben.
Tartozékválaszték
Csak eredeti FEIN tartozékokat használjon. A tartozéknak illenie kell az elektromos kéziszerszám típusához.
Javítások és vevőszolgálat
Kérjük, vegye figyelembe, hogy az elektromos kéziszerszámot csak villamos szakembernek szabad javítani, karbantartani és ellenőrizni, mivel a szakszerűtlen javítások révén a felhasználóra nézve jelentős veszélyek léphetnek fel.
Szélsőséges használati körülmények között a fé- mek megmunkálása során vezetőképes por jut- hat az elektromos kéziszerszám belsejébe. Fújja ki gyakori rendszerességgel az elektromos kézi- szerszám belsejét a levegőnyílásokon keresztül száraz és olajmentes sűrített levegővel.
Gipsztartalmú anyagok feldolgozásakor por keletkezhet. Ez lerakódhat az elektromos kéziszerszám belsejében, illetve a kapcsolóelemeken, és a levegő nedvességtartalmával érintkezve megkeményedhet. A kapcsolómechanizmus károsodhat emiatt. Fújja ki gyakori rendszerességgel az elektromos kéziszerszám belsejét, valamint a kapcsolóelemeket a levegőnyilásokon keresztül száraz és olajmentes sűrített levegővel.
Olyan termék, amely azbeszttel érintkezett, nem adható le javításra. Az azbeszttel szennyezett termékeket az azbesztartalmű hulladékok ártalmatlanítására vonatkozó helyi előírásoknak megfelelően ártalmatlanítsa.
A javításra szoruló FEIN elektromos kéziszerszá- mokkal és tartozékokkal forduljon a FEIN vevő-
szolgálathoz. A címek az Internetben a
www.fein.com címen találhatók.
Öregedés és kopás esetén újítsa fel az elektromos kéziszerszámra ragasztott címkéket és figyelmeztetéseket.
Jelen elektromos kéziszerszám aktuális pótalkat- részlistáját az interneten a
www.fein.com oldalon találja.
Csak eredeti pótalkatrészeket használjon.
Jótállás és garancia
A termékre vonatkozó garancia a forgalomba hozatal országának jogszabályai szerint érvényes. FEIN a termékre ezen felül a FEIN Gyártói Jótállási Nyilatkozatnak megfelelő FEIN jótállást vállal.
Az elektromos kéziszerszám szállítási terjedelme lehet, hogy csak a jelen kezelési útmutatóban leírt vagy ábrázolt tartozékok egy részét tartalmazza.
Konformitási nyilatkozat
A CE-nyilatkozat csak az Európai Unió és az EF-TA (European Free Trade Association) tagállamaira érvényes, és csak azon termékekre, amelyeket az EU vagy az EFTA piacára szántak.
A termék EU-piacon történt forgalomba hozatala után az UKCA-jelölés érvényét veszti.
Az UKCA-nyilatkozat csak a brit piacra érvényes (Anglia, Wales és Skócia) és csak azon termékekre, melyeket a brit piacra szántak.
A termék brit piacon történt forgalomba hozatala után a CE-jelölés érvényét veszti.
A FEIN kizárólagos felelőssége tudatában kijelenti, hogy ez a termék a jelen kezelési utasítás utolsó oldalain megadott vonatkozó rendelkezéseknek megfelel.
Technikai dokumentáció:
A javasolt lítium-ion akkumulátorokra a veszélyes árukra vonatkozó követelmények érvényesek. A felhasználók az akkumulátorokat a közúti szállításban minden további nélkül szállíthatják.
Ha az akkumulátorok szállításával harmadik személyt (például: légi vagy egyéb szállító vállalatot) bíznak meg, akkor figyelembe kell venni a cso-magolásra és a megjelölésre vonatkozó különleges követelményeket. Ebben az esetben a küldemény előkészítésébe be kell vonni egy veszélyes áru szakembert.
Csak akkor küldje el az akkumulátort, ha a háza nincs megrongálódva. Ragassza le a nyitott érintkezőket és csomagolja be úgy az akkumulátort, hogy az a csomagoláson belül ne mozoghasson. Vegye figyelembe az adott országon belüli, az előbbieknél esetleg szigorúbb helyi előírásokat.
Eltávolítás
Az elektromos kéziszerszámokat, az akkumulátorokat, a tartozékokat és a csomagolást a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra előkészíteni.
Ne dobja ki az elektromos kéziszer- számokat és az akkumulátorokat/ele- meket a háztartási szemétbe!
Csak az EU-tagországok számára:
Az elektromos és elektronikus berendezések hul- ladékairól szóló 2012/19/EU európai irányelvnek és a nemzeti jogba való átültetésének megfelelő- en a már nem használható elektromos kéziszer- számokat és a 2006/66/EK európai irányelvnek megfelelően a már nem használható akkumulá- torokat/elemeket külön össze kell gyűjteni és a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra leadni.
Szakszerűtlen ártalmatlanítás esetén a már használhatatlan elektromos és elektronikus készülékek a bennük esetleg található veszélyes anyagok következtében káros hatással lehetnek a környezetre és az emberek egészségére.
Akkumulátorok/elemek:
Li-ion:
Kérjük vegye figyelembe a Szállítás fejezetben található tájékoztatót (lásd „Szállítás”, Oldal 111).
