| Typ výrobku | Bezdrátová přímočará pila |
| Značka | Fein |
| Model | ASAS 1821 K AS |
| Jmenovité napětí | 18 V |
| Otáčky naprázdno | 0 – 3 050 min⁻¹ |
| Zdvih | 21 mm |
| Max. hloubka řezu ve dřevě | 200 mm |
| Max. hloubka řezu v oceli (nelegovaná) | 16 mm |
| Max. průměr trubky | 100 mm |
| Hmotnost (podle baterie) | 2,3 – 3,3 kg |
| Typ upínání pilového listu | SDS (rychlá výměna bez nářadí) |
| Doporučený typ baterie | GBA 18V... / ProCORE18V... (Lithium-Iontová) |
| Doporučená nabíječka | GAL 18... |
| Proměnné otáčky | Ano, tlakem na spínač |
| LED osvětlení | Ano, integrované |
| Počet rychlostí | Plynule proměnné |
| Použití | Řezání dřeva, plastů, kovů, stavebních materiálů |
| Speciální funkce | Ponorné řezání, řezání v úrovni, otočný pilový list o 180° |
| Údržba a čištění | Čistěte větrací štěrbiny; mažte upínač pilového listu |
| Bezpečnostní vybavení | Blokování zapnutí, dvojité blokování baterie |
| Záruka | Zákonná záruka + záruka výrobce FEIN |
| Náhradní díly | K dispozici na www.fein.com (pilové listy, baterie, nabíječky) |
| Opravitelnost | Oprava autorizovaným servisem FEIN |
Často kladené otázky - ASAS 1821 K AS Fein
Dotazy uživatelů ohledně ASAS 1821 K AS Fein
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Pila ve formátu PDF zdarma! Najděte svůj návod ASAS 1821 K AS - Fein a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. ASAS 1821 K AS značky Fein.

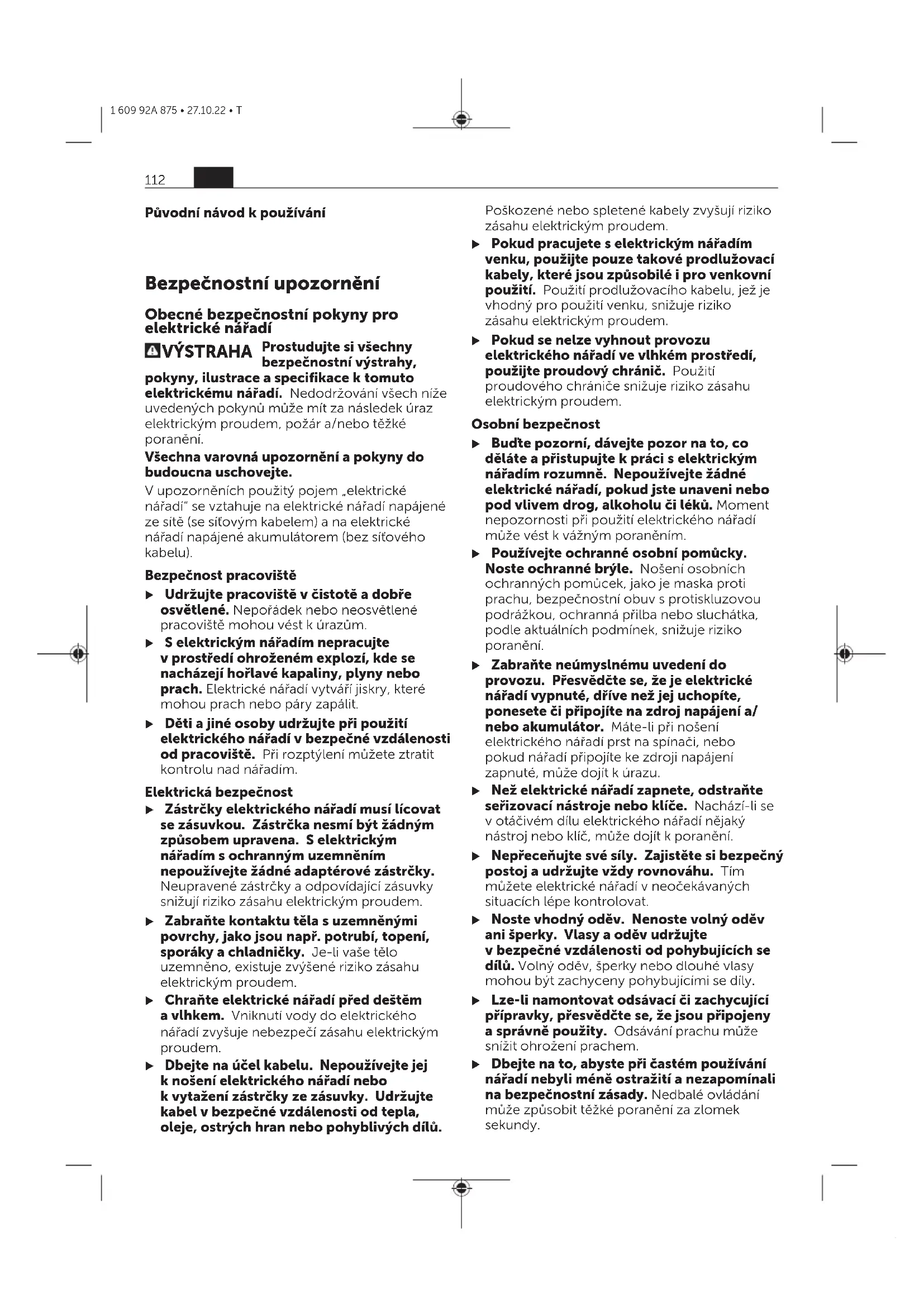

NÁVOD K OBSLUZE ASAS 1821 K AS Fein
Původní návod k používání
Bezpečnostní upozornění
Obecné bezpečnostní pokyny pro elektrické nářadí
⚠️VÝSTRAHA Prostudujte si všechny bezpečnostní výstrahy,
pokyny, ilustrace a specifikace k tomuto elektrickému nářadí. Nedodržování všech níže uvedených pokynů může mít za následek úraz elektrickým proudem, požár a/nebo těžké poranění.
Všechna varovná upozornění a pokyny do budoucna uschovejte.
V upozorněních použitý pojem „elektrické nářadí“ se vztahuje na elektrické nářadí napájené ze sítě (se síťovým kabelem) a na elektrické nářadí napájené akumulátorem (bez síťového kabelu).
Bezpečnost pracoviště
▶ Udržujte pracoviště v čistotě a dobře osvětlené. Nepořádek nebo neosvětlené pracoviště mohou vést k úrazům.
▶ S elektrickým nářadím nepracujte v prostředí ohroženém explozi, kde se nacházejí hořlavé kapaliny, plyny nebo prach. Elektrické nářadí vytváří jiskry, které mohou prach nebo páry zapálit.
Děti a jiné osoby udržujte při použití elektrického nářadí v bezpečné vzdálenosti od pracoviště. Při rozptýlení můžete ztratit kontrolu nad nářadím.
Elektrická bezpečnost
Zástrčky elektrického nářadí musí lícovat se zásuvkou. Zástrčka nesmí být žádným způsobem upravena. S elektrickým nářadím s ochranným uzemněním nepoužívejte žádné adaptérové zástrčky. Neupravené zástrčky a odpovídající zásuvky snižují riziko zásahu elektrickým proudem.
Zabraňte kontaktu těla s uzemněnými povrchy, jako jsou např. potrubí, topení, sporáky a chladničky. Je-li vaše tělo uzemněno, existuje zvýšené riziko zásahu elektrickým proudem.
▶ Chraňte elektrické nářadí před deštěm a vlhkem. Vniknutí vody do elektrického nářadí zvyšuje nebezpečí zásahu elektrickým proudem.
Dbejte na účel kabelu. Nepoužívejte jej k nošení elektrického nářadí nebo k vytažení zástrčky ze zásuvky. Udržujte kabel v bezpečné vzdálenosti od tepla, oleje, ostrých hran nebo pohyblivých dílů.
Poškozené nebo spletené kabely zvyšují riziko zásahu elektrickým proudem.
▶ Pokud pracujete s elektrickým nářadím venku, použijte pouze takové prodlužovací kabely, které jsou způsobilé i pro venkovní použití. Použití prodlužovacího kabelu, jež je vhodný pro použití venku, snižuje riziko zásahu elektrickým proudem.
▶ Pokud se nelze vyhnout provozu elektrického nářadí ve vlhkém prostředí, použijte proudový chránič. Použití proudového chrániče snižuje riziko zásahu elektrickým proudem.
Osobní bezpečnost
▶ Budte pozorní, dávejte pozor na to, co děláte a přistupujte k práci s elektrickým nářadím rozumně. Nepoužívejte žádné elektrické nářadí, pokud jste unaveni nebo pod vlivem drog, alkoholu či léků. Moment nepozornosti při použití elektrického nářadí může vést k vážným poraněním.
Používejte ochranné osobní pomůcky. Noste ochranné brýle. Nošení osobních ochranných pomůcek, jako je maska proti prachu, bezpečnostní obuv s protiskluzovou podrážkou, ochranná přilba nebo sluchátka, podle aktuálních podmínek, snižuje riziko poranění.
Zabraňte neúmyslnému uvedení do provozu. Přesvědčte se, že je elektrické nářadí vypnuté, dříve než jej uchopíte, ponesete či připojíte na zdroj napájení a/nebo akumulátor. Máte-li při nošení elektrického nářadí prst na spínači, nebo pokud nářadí připojíte ke zdroji napájení zapnuté, může dojit k úrazu.
▶ Než elektrické nářadí zapnete, odstraňte seřizovací nástroje nebo klíče. Nachází-li se v otáčivém dílu elektrického nářadí nějaký nástroj nebo klíč, může dojít k poranění.
▶ Nepřeceňujte své síly. Zajistěte si bezpečný postoj a udržujte vždy rovnováhu. Tím můžete elektrické nářadí v neočekávaných situacích lépe kontrolovat.
Noste vhodný oděv. Nenoste volný oděv ani šperky. Vlasy a oděv udržujte v bezpečné vzdálenosti od pohybujících se dílů. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny pohybujícími se díly.
Lze-li namontovat odsávací či zachycující přípravky, přesvědčte se, že jsou připojeny a správně použity. Odsávání prachu může snížit ohrožení prachem.
Dbejte na to, abyste při častém používání nářadí nebyli méně ostražití a nezapomínali na bezpečnostní zásady. Nedbalé ovládání může způsobit těžké poranění za zlomek sekundy.
Svědomité zacházení a používání elektrického nářadí
Elektrické nářadí nepřetěžujte. Pro svou práci použijte k tomu určené elektrické nářadí. S vhodným elektrickým nářadím budete pracovat v dané oblasti lépe a bezpečněji.
Nepoužívejte elektrické nářadí, jestliže jej nelze spínačem zapnout a vypnout.
Elektrické nářadí, které nelze ovládat spínačem, je nebezpečné a musí se opravit.
Než provedete seřízení elektrického nářadí, výměnu příslušenství nebo nářadí odložíte, vytáhněte zástrčku ze zásuvky a/nebo odstraňte odpojitelný akumulátor. Toto preventivní opatření zabrání neúmyslnému zapnutí elektrického nářadí.
Uchovávejte nepoužívané elektrické nářadí mimo dosah dětí. Nenechte nářadí používat osoby, které s ním nejsou seznámeny nebo nečetly tyto pokyny. Elektrické nářadí je nebezpečné, je-li používáno nezkušenými osobami.
Pečujte o elektrické nářadí a příslušenství svědomitě. Zkontrolujte, zda pohyblivé díly nářadí bezvadně fungují a nevzpřičují se, zda díly nejsou zlomené nebo poškozené tak, že by ovlivňovaly funkce elektrické nářadí. Poškozené díly nechte před použitím elektrického nářadí opravit.
Mnoho úrazů má přičinu ve špatně udržovaném elektrickém nářadí.
▶ Rezné nástroje udržujte ostré a čisté.
Pečlivě ošetřované rezné nástroje s ostrými reznými hranami se méně vzpříčují a dají se snáze vést.
Používejte elektrické nářadí, příslušenství, nástroje apod. podle těchto pokynů. Respektujte přitom pracovní podmínky a prováděnou činnost. Použití elektrického nářadí pro jiné než určené použití může vést k nebezpečným situacím.
Udržujte rukojeti a úchopové plochy suché, čisté a bez oleje a maziva. Kluzké rukojeti a úchopové plochy neumožňují bezpečnou manipulaci a ovládání nářadí v neočekávaných situacích.
Použití a péče o akumulátorové nářadí
Akumulátory nabíjejte pouze v nabíječce, která je doporučena výrobcem. U nabíječky, která je vhodná pro určitý druh akumulátorů, existuje nebezpečí požáru, je-li používána s jinými akumulátory.
▶ Do elektrického nářadí používejte pouze k tomu určené akumulátory. Použití jiných akumulátorů může vést k poranění či požáru.
▶ Nepoužívaný akumulátor uchovávejte v bezpečné vzdálenosti od kovových
předmětů, jako jsou kancelářské sponky, mince, klíče, hřebíky, šrouby nebo jiné drobné kovové předměty, které mohou způsobit přemostění kontaktů. Zkrat mezi kontakty akumulátoru může mít za následek popáleniny nebo požár.
Při nesprávném použití může z akumulátoru vytéci kapalina. Nedotýkejte se jí. Při náhodném kontaktu opláchněte místo vodou. Pokud kapalina vnikne do očí, navštivte lékaře. Kapalina vytékající z akumulátoru může způsobit podráždění pokožky nebo popáleniny.
▶ Nepoužívejte akumulátor nebo nářadí, které je poškozené či upravené. Poškozené nebo upravené akumulátory se mohou chovat nepředvídaně a způsobit požár, výbuch či poranění.
▶ Nevystavujte akumulátor nebo nářadí ohni či nadměrné teplotě. Vystavení ohni nebo teplotě nad 130 °C může způsobit výbuch.
▶ Dodržujte všechny pokyny pro nabíjení a nenabíjejte akumulátor nebo nářadí mimo teplotní rozsah uvedený v pokynech.
Nesprávné nabíjení nebo nabíjení při teplotách mimo uvedený rozsah může poškodit akumulátor a zvýšit riziko požáru.
Servis
▶ Nechte své elektrické nářadí opravit pouze kvalifikovaným odborným personálem a pouze s originálními náhradními díly. Tím bude zajištěno, že bezpečnost elektrického nářadí zůstane zachována.
Nikdy neprovádějte servis poškozených akumulátorů. Servis akumulátorů by měl provádět pouze výrobce nebo autorizovaná opravna.
Bezpečnostní upozornění pro pily ocasky
▶ Provádíte-li operaci, při které se může obráběcí příslušenství dostat do kontaktu se skrytou elektroinstalací, držte elektrické nářadí za izolované uchopovací plochy.
Obráběcí příslušenství, které se dostane do kontaktu s vodičem pod napětím, může svými nechráněnými kovovými částmi vést elektrický proud a způsobit úraz obsluhy.
▶ Pro zajištění a podporu obrobku na stabilní ploše použijte svorky nebo jiný praktický způsob. Držíte-li obrobek rukou nebo opírate o tělo, je nestabilní a může vést ke ztrátě kontroly.
▶ Mějte ruce v dostatečné vzdálenosti od oblasti řezání. Nesahejte pod obrobek. Pří kontaktu s pilovým listem hrozí nebezpečí poranění.
Elektronářadí držte při práci pevně oběma rukama a zaujměte stabilní postoj. Držení oběma rukama zajišťuje spolehlivější vedení elektronářadí.
▶ Elektronářadí vedte proti obrobku pouze zapnuté. Jinak hrozí nebezpečí zpětného rázu, pokud se nástroj v obrobku vzpríčí.
Dbejte na to, aby základní deska při řezání vždy dosedala k obrobku. Pilový plátek se může vzpříčit a vést ke ztrátě kontroly nad elektronářadím.
▶ Po ukončení práce elektronářadí vypněte a pilový plátek vytáhněte z řezu až tehdy, když se zastaví. Tím zabráníte zpětnému rázu a elektronářadí můžete bezpečně odložit.
Než elektronářadí odložíte, počkejte, dokud se nezastaví. Nasazovací nástroj se může vzpříčit a vést ke ztrátě kontroly nad elektronářadím.
Používejte pouze nepoškozené pilové plátky. Deformované nebo tupé pilové plátky mohou prasknout, negativně ovlivňovat řez nebo způsobit zpětný ráz.
▶ Po vypnutí nebrzděte pilový plátek bočním protitlakem. Pilový plátek se může poškodit, zlomit nebo způsobit zpětný ráz.
▶ Materiál vždy důkladně upněte.
Nepodepírejte obrobek rukou nebo nohou.
Nedotýkejte se běžící pilou žádných
předmětů nebo země. Hrozí nebezpečí
zpětného rázu.
Použijte vhodné detekční přístroje na vyhledání skrytých rozvodných vedení nebo kontaktujte místní dodavatelskou společnost. Kontakt s elektrickým vedením může vést k požáru a zásahu elektrickým proudem. Poškození vedení plynu může vést k výbuchu. Proniknutí do vodovodního potrubí způsobí věcné škody.
▶ Při poškození a nesprávném použití akumulátoru mohou unikat výpary. Akumulátor může začít hořet nebo může vybouchnout. Zajistěte přívod čerstvého vzduchu a při potížích vyhledejte lékaře. Výpary mohou dráždit dýchací cesty.
▶ Neotvírejte akumulátor. Hrozí nebezpečí zkratu.
Špičatými předměty, jako např. hřebíky nebo šroubováky, nebo působením vnější síly může dojít k poškození akumulátoru.
Uvnitř může dojít ke zkratu a akumulátor může začít hořet, může z něj unikat kouř, může vybouchnout nebo se přehřát.
Akumulátor AMPShare používejte pouze v produktech výrobce nebo partnerů AMPShare. Jen tak bude akumulátor chráněný před nebezpečným přetížením.
Chraňte akumulátor před horkem, např. i před trvalým slunečním zářením, ohněm, nečistotami, vodou a vlhkostí. Hrozí nebezpečí výbuchu a zkratu.
Přečtěte si všechna bezpečnostní upozornění a všechny pokyny. Nedodržování bezpečnostních upozornění a pokynů může mít za následek úraz elektrickým proudem, požár a/nebo těžká poranění.
Ridte se obrázky v prední části návodu k obsluze.
Nepoužívejte toto elektrické nářadí, dokud si důkladně nepřečtete návod k obsluze a úplně mu neporozumíte. Dodržujte také příslušné národní předpisy pro ochranu zdraví při práci.
Použití v souladu s určeným účelem
Toto nářadí je určené za pomoci pevného dorazu k řezání dřeva, plastu, kovu a stavebních materiálů. Toto nářadí je vhodné pro přímé a křivkové řezy. Při použití odpovídajících vhodných bimetalových pilových listů je možné zarovnávací řezání. Řidte se doporučením pro použití pilových listů.
Zobrazené součásti
Čislování zobrazených součástí se vztahuje na zobrazení elektronářadí na stránce s obrázky.
(1) Pilový list
(2) Základní deska
(3) Aretační objímka pilového listu
(4) Akumulátor ^a1
(5) Blokování zapnutí vypínače
(6) Vypínač
(7) Pracovní světlo
(8) Odjišťovací tlačítko akumulátoru ^a)
(9) Rukojeť (izolovaná plocha pro uchopení)
(10) Upínání pilového listu
a) Zobrazené nebo popsané příslušenství nepatří k standardnímu obsahu dodávky. Kompletní příslušenství naleznete v našem programu příslušenství.
Technické údaje
Pila ocaska ASAS18-21KAS
| Číslo zboží 7 133 ... | |
| Jmenovité napětí V= 18 | |
| Počet volnoběžných min-1zdvihů n_0^A_j | 0–3 050 |
| Upínání nástroje SDS | |
| Zdvih mm 21 |
Pila ocaska ASAS18-21KAS
| Max. hloubka řezu | ||
| – do dřeva mm 200 | ||
| – do oceli (nelegované) | mm | 16 |
| – průměr trubky mm 100 | ||
| Hmotnost podle EPTA-Procedure 01:2014 | kg | 2,3–3,3BI |
| Doporučená teplota prostředí při nabíjení | °C | 0 až +35 |
| Dovolená teplota prostředí při provozuCj a při skladování | °C | -20 až +50 |
| Doporučené akumulátory | GBA 18V...ProCORE18V... | |
| Doporučené nabíječky GAL 18... | ||
A) Měřeno při 20–25 °C
akumulátorem GBA 18V 4.0Ah.
B) V závislosti na použitém akumulátoru
C) Omezený výkon při teplotách <0 °C.
Informace o hluku a vibracích
Hodnoty hlučnosti zjištěné podle
EN 62841-2-11.
Hladina hluku elektrického nářadí stanovená za použití váhového filtru A činí typicky: hladina akustického tlaku 82 dB(A); hladina akustického výkonu 93 dB(A). Nejistota K = 5 dB.
Noste chrániče sluchu!
Celkové hodnoty vibrací a_h (součet vektorů tří os) a nejistota K zjištěné podle EN 62841-2-11:
řezání dřevotřískové desky s pilovým listem HCS, 150 × 19 × 1,25 mm, 6 TPI:
$$ a _ {h, B} = 9 \mathrm{m} / \mathrm{s} ^ {2}, K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2}, $$
řezání dřevěných trámů s pilovým listem BIM, 150 × 19 × 1,25 mm, 6 TPI:
$$ a _ {h, W B} = 8 \mathrm{m} / \mathrm{s} ^ {2}, K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2}. $$
(Údaje pro řezání dřevotřískových desek platí pro tloušťku obrobku 20 mm.)
Úroveň vibrací a úroveň hluku, které jsou uvedené v těchto pokynech, byly změřeny pomocí normované měřicí metody a lze je použít pro vzájemné porovnání elektronářadí.
Hodí se i pro předběžný odhad zatížení vibracemi a hlukem.
Uvedená úroveň vibrací a úroveň hluku reprezentuje hlavní použití elektronářadí. Pokud se ovšem bude elektronářadí používat pro jiné práce, s jinými nástroji nebo s nedostatečnou údržbou, může se úroveň hluku a úroveň vibrací lišit. To může zatížení vibracemi a hlukem po celou pracovní dobu zřetelně zvýšit.
Pro presný odhad zatížení vibracemi a hlukem by měly být zohledněny i doby, kdy je nářadí vypnuté nebo běží, ale ve skutečnosti se
nepouživá. To může zatížení vibracemi a hlukem po celou pracovní dobu výrazně snížit.
Stanovte dodatečná bezpečnostní opatření k ochraně obsluhy před účinky vibrací, jako je např. údržba elektronářadí a nástrojů, udržování teplých rukou, organizace pracovních procesů.
Akumulátor
Nabíjení akumulátoru
▶ Používejte pouze nabíječky uvedené v technických údajích. Jen tyto nabíječky jsou přizpůsobené pro lithium-ionotový akumulátor používaný s vaším elektronářadím.
Upozornění: Lithium-iontové akumulátory se na základě mezinárodních dopravních předpisů dodávají částečně nabité. Aby byl zaručen plný výkon akumulátoru, před prvním použitím akumulátor úplně nabijte.
Nasazení akumulátoru
Vložte nabitý akumulátor do uchycení akumulátoru tak, aby citelně zaskočil.
Vyjmutí akumulátoru
Pro vyjmutí akumulátoru stiskněte odjištovací tlačítko a vytáhněte akumulátor. Nepoužívejte přitom násilí.
Akumulátor je opatřený 2 stupni zajištění, které mají zabránit vypadnutí akumulátoru při neúmyslném stisknutí odjištovacího tlačítka. Pokud je akumulátor nasazený do elektrického nářadí, drží ho v příslušné poloze pružina.
Ukazatel stavu nabití akumulátoru
Zelené LED ukazatele stavu nabití akumulátoru indikují stav nabití akumulátoru.
Z bezpečnostních důvodů je zjištění stavu nabití možné pouze při vypnutém elektronářadí.
Pro zobrazení stavu nabití stiskněte tlačitko ukazatele stavu nabití nebo je to možné také při vyjmutém akumulátoru.
Pokud po stisknutí tlačitka ukazatele stavu nabití nesvítí žádná LED, je akumulátor vadný a musí se vyměnit.
Typ akumulátoru GBA 18V...
| LED | Kapacita |
| Trvale svítí 3 zelené | 60–100 % |
| Trvale svítí 2 zelené | 30–60 % |
| Trvale svítí 1 zelená | 5–30 % |
| Bliká 1 zelená | 0–5 % |
Typ akumulátoru ProCORE18V...
LED Kapacita
Trvale svíti 5 zelených 80–100 %
Trvale svítí 4 zelené 60–80 %
Trvale svítí 3 zelené 40–60 %
Trvale svítí 2 zelené 20–40 %
Trvale svítí 1 zelená 5–20 %
Upozornění pro optimální zacházení s akumulátorem
Akumulátor chraňte před vlhkostí a vodou. Akumulátor skladujte pouze v teplotním rozmezí od -20 °C do 50 °C. Nenechávejte akumulátor ležet např. v létě v autě.
Příležitostně vyčistěte větrací otvory akumulátoru měkkým, čistým a suchým štětcem.
Výrazně kratší doba chodu po nabití ukazuje, že je akumulátor opotřebovaný a musí se vyměnit. Dodržujte pokyny pro likvidaci.
Montáž
▶ Před každou prací na elektronářadí (např. údržba, výměna nástrojů) a při jeho přepravě a uskladnění vyjměte akumulátor.
Při neúmyslném stisknutí vypínače hrozí nebezpečí poranění.
Nasazení/výměna pilového plátku
▶ Při montáži nebo výměně nástroje noste ochranné rukavice. Nástroje jsou ostré a při delším používání se mohou zahrívat.
Při výměně pilového listu dbejte na to, aby nebyly v otvoru pro pilový list zbytky materiálu, např. dřevěné třísky či kovové piliny.
Výběr pilového plátku
Používejte pouze pilové listy s 1/2" univerzální stopkou. Pilový list by neměl být delší, než je pro daný řez nutné.
Nasazení pilového listu (viz obrázek A)
Otočte aretační objímku (3) cca o 90° ve směru šipky a pevně ji držte. Zatlačte pilový list (1) do upínání pilového listu (10). Uvolněte aretační objímku.
Zkontrolujte řádné upevnění zatáhnutím za pilový list. Volný pilový list může vypadnout a poranit vás.
Pro určité práce lze pilový list (1) také otočit o 180° (zuby směřují nahoru) a znovu ho nasadit.
Vyjmutí pilového listu (viz obrázek B)
▶ Před vyjmutím nechte pilový list vychladnout. Při kontaktu s horkým pilovým listem hrozí nebezpečí poranění.
Otočte aretační objímku (3) cca o 90° ve směru šipky a pevně ji držte. Vyjměte pilový list (1).
Odsávání prachu/třísek
Prach z materiálů, jako jsou nátěry s obsahem olova, některé druhy dřeva, minerály a kov, může být zdraví škodlivý. Kontakt s prachem či vdechnutí mohou vyvolat alergické reakce a/nebo onemocnění dýchacích cest obsluhy nebo v blízkosti se nacházejících osob.
Určitý prach, jako dubový nebo bukový prach, je pokládán za karcinogenní, zvláště ve spojení s přídavnými látkami pro ošetření dřeva (chromát, ochranné prostředky na dřevo).
Materiál obsahující azbest smějí opracovávat pouze specialisté.
– Zajistěte dobré větrání pracoviště.
– Je doporučeno nosit ochrannou dýchací masku s třídou filtru P2.
Dodržujte předpisy pro obráběné materiály platné v příslušné zemi.
Zabraňte hromadění prachu na pracovišti. Prach se může lehce vznítit.
Provoz
Uvedení do provozu
Zapnutí/vypnutí (viz obrázek C)
Pro zapnutí elektronářadí stiskněte nejprve blokování zapnutí vypínače (5) doleva. Poté stiskněte vypínač (6) a držte ho stisknutý.
Pracovní osvětlení svítí při mírně nebo úplně stisknutém vypínači (6) a umožňuje osvětlení pracovního prostoru při nepříznivých světelných podmínách.
Pro vypnutí elektronářadí uvolněte vypínač (6). Poté stiskněte blokování zapnutí vypínače (5) znovu doprava.
Regulace počtu zdvihů
Počet zdvihů zapnutého elektronářadí můžete plynule regulovat tím, jak moc stisknete vypínač (6).
Mírným stisknutím vypínače (6) dosáhnete nízkého počtu zdvihů. Se vzrůstajícím tlakem se počet zdvihů zvyšuje.
Požadovaný počet zdvihů je závislý na materiálu a pracovních podmínkách a lze ho zjistit praktickou zkouškou.
Snížení zdvihů se doporučuje při nasazování pilového plátku na obrobek a při řezání plastu a hliníku.
Při delších pracích s nízkým počtem zdvihů se může elektronářadí silně zahřát. Vyjměte pilový plátek a nechte elektronářadí pro vychladnutí cca 3 min běžet s maximálním počtem zdvihů.
Pracovní pokyny
▶ Pred každou prací na elektronářadí (např. údržba, výměna nástrojů) a při jeho přepravě a uskladnění vyjměte akumulátor. Při neúmyslném stisknutí vypínače hrozí nebezpečí poranění.
▶ Pokud se pilový plátek zablokuje, elektronářadí okamžitě vypněte.
Tipy
- Při řezání lehkých stavebních hmot dbejte zákonných ustanovení a doporučení výrobce materiálu.
Před řezáním dřeva, dřevotřískových desek, stavebních materiálů atd. zkontrolujte, zda se v nich nenacházejí cizí tělesa, jako hřebíky, šrouby apod., a použijte vhodný pilový list. Zapněte elektrické nářadí a vedte ho k obrobku. Nasadte základní desku (2) na povrch obrobku a se stejnoměrným přitlakem, resp. posuvem materiál přeřízněte. Po ukončení práce elektrické nářadí vypněte.
Pokud se pilový list vzpříčil, elektrické nářadí okamžitě vypněte. Řezanou spáru pomocí vhodného nástroje trochu rozepřete a elektrické nářadí vytáhněte ven.
Ponorné řezání (viz obrázek D)
▶ Ponorné řezání se nesmí provádět u měkkých materiálů, jako je dřevo, sádrokarton apod.! Ponorné řezání nepoužívejte u kovových materiálů!
Pro ponorné řezání použijte pouze krátké pilové listy.
Nasad'te elektrické nářadí přední hranou základní desky (2) na obrobek tak, aby se pilový list (1) dotýkal obrobku, a zapněte ho. U elektrického nářadí s regulací počtu zdvihů zvolte maximální počet zdvihů. Přitlačte elektrické nářadí pevně k obrobku a nechte pilový list pomalu zanořit do obrobku.
Jakmile základní deska (2) dosedne celou plochou na obrobek, režte dál podél požadované čáry rezu.
Pro určité práce lze pilový list (1) nasadit také otočený o 180° a elektrické nářadí lze vést odpovídajícím způsobem obráceně.
Zarovnávací řezání (viz obrázek E)
Pomocí elastických bimetalových pilových listů lze např. odřezávat přečnívající stavební prvky, jako vodovodní trubky, přímo u zdi.
Dbejte na to, aby byl pilový list vždy delší než průměr řezaného obrobku. Hrozí nebezpečí zpětného rázu.
Pilový list přiložte přímo na stěnu a trochu ho ohněte bočním tlakem na elektrické nářadí, až základní deska dosedne ke stěně. Elektrické nářadí zapněte a s konstantním bočním tlakem prořízněte obrobek.
Chladicí/mazací prostředek
Při řezání kovu byste měli kvůli zahráti materiálu nanést podél řezné čáry chladici, resp. mazací prostředek.
Údržba a servis
Údržba a čištění
▶ Pred každou prací na elektronářadí (např. údržba, výměna nástrojů) a při jeho přepravě a uskladnění vyjměte akumulátor. Při neúmyslném stisknutí vypínače hrozí nebezpečí poranění.
▶ Udržujte elektronářadí a větrací otvory čisté, aby pracovalo dobře a bezpečně.
Upínání pilového listu čistěte nejlépe měkkým štětcem. K tomu vyjměte pilový list z elektronářadí. Funkčnost upínání pilového listu udržujte použitím vhodného maziva.
Silné znečištění elektronářadí může vést k poruchám funkce. Silně prašné materiály proto neřezejte zespoda nebo nad hlavou.
Použití příslušenství
Používejte pouze originální příslušenství FEIN. Příslušenství musí být určené pro příslušný typ elektrického nářadí.
Údržba a zákaznický servis
Upozorňujeme, že opravu, údržbu a kontrolu elektrického nářadí smí zásadně provádět pouze odborní elektrikáři, protože neodborná oprava může způsobit pro uživatele značné nebezpečí.
Při extrémních podmínkách použití se při obrábění kovu může uvnitř elektrického nářadí usazovat vodivý prach. Větracími otvory často vyfukujte vnitřní prostor elektrického nářadí suchým stlačeným vzduchem bez příměsi oleje. Při obrábění materiálů s obsahem sádry může vznikat prach. Ten se může usazovat uvnitř elektrického nářadí a na spínacích prvcích a ve spojení s vlhkostí vzduchu ztvrdnout. Spínací mechanismus se tím může poškodit. Větracími otvory často vyfukujte vnitřní prostor elektrického nářadí a spínací prvky suchým stlačeným vzduchem bez příměsi oleje.
Výrobky, které se dostaly do kontaktu s azbestem, se nesmí dávat do opravy. Výrobky kontaminované azbestem zlikvidujte podle předpisů pro likvidaci odpadu s obsahem azbestu, které platí v příslušné zemi.
Pokud potřebujete opravit elektrické nářadí a příslušenství FEIN, obraťte se na zákaznický
servis FEIN. Adresu najdete na internetu na www.fein.com.
Zastaralé a opotřebené nálepky a výstražné štítky na elektrickém nářadí vyměňte.
Aktuální seznam náhradních dílů pro toto elektrické nářadí najdete na internetu na
www.fein.com.
Používejte pouze originální náhradní díly.
Záruka ze zákona a záruka výrobce
Záruka na výrobek platí podle zákonných předpisů v zemi uvedení do prodeje. Kromě toho poskytuje firma FEIN záruku výrobce podle prohlášení výrobce FEIN o záruce.
Součástí dodávky elektrického nářadí může být jen část příslušenství popsaného nebo vyobrazeného v tomto Návodu k obsluze.
Prohlášení o shodě
Prohlášení CE platí pouze pro země Evropské unie a EFTA (European Free Trade Association) a pouze pro výrobky, které jsou určené pro trh EU nebo EFTA.
Po uvedení výrobku na trh EU pozbývá značka UKCA platnost.
Prohlášení UKCA platí pouze pro britský trh (Anglie, Wales a Skotsko) a pouze pro výrobky, které jsou určené pro britský trh.
Po uvedení výrobku na britský trh pozbývá značka CE platnost.
Firma FEIN na výhradní odpovědnost prohlašuje, že tento výrobek splňuje příslušná ustanovení, uvedená na posledních stránkách tohoto návodu k obsluze.
Doporučené lithium-iontové akumulátory podléhají požadavkům zákona o nebezpečných nákladech. Tyto akumulátory mohou být bez dalších podmínek přepravovány uživatelem po silnici.
Při zasílání prostřednictvím třetí osoby (např.: letecká přeprava nebo spedice) je třeba brát zřetel na zvláštní požadavky na balení a označení. Zde musí být při připravě zásilky nezbytně přizván expert na nebezpečné náklady.
Akumulátory zasilejte pouze tehdy, pokud není poškozený kryt. Otevřené kontakty přelepte lepicí páskou a akumulátor zabalte tak, aby se v obalu nemohl pohybovat. Dodržujte také případné další národní předpisy.
Likvidace
Elektronářadí, akumulátory, příslušenství a obaly se musí odevzdat k ekologické recyklaci.
Elektronářadí a akumulátory/baterie nevyhazujte do domovního odpadu!
Pouze pro země EU:
Podle evropské směrnice 2012/19/EU o odpadních elektrických a elektronických zařízeních a jejího provedení ve vnitrostátním právu se musí již nepoužitelné elektrické nářadí a podle evropské směrnice 2006/66/ES vadné nebo opotřebované akumulátory/baterie shromažďovat odděleně a odevzdat k ekologické recyklaci.
Při nesprávné likvidaci mohou odpadní elektrická a elektronická zařízení kvůli případnému obsahu nebezpečných látek poškodit životní prostředí a lidské zdraví.
Akumulátory/baterie:
Lithium-iontové:
Dodržujte pokyny uvedené v části Přeprava (viz „Přeprava“, Stránka 118).
Bezpečnost na pracovisku
Bezpečnost na pracovisku
Starostlivé používanie elektrického náradia
Bezpečnostné pokyny pre chvostové píly
▶ Po skončení práce elektrické náradie vypnite a pilový list vyberte z rezu až vtedy, ked'sa úplne zastaví. Tak sa vyhnete spätnému rázu náradia a budete môčt elektrické náradie bezpečne odložit.
Prosím, všimnite si obrázky v prednej časti návo- du na používanie.
Chvostová píla ASAS18-21KAS
| Vecné číslo 7 133 ... | |
| Menovité napätie V= 18 | |
| Frekvencia zdvihov pri min-1 vol'nobehu n0^) | 0–3 050 |
| Upínanie nástroja SDS | |
| Zdvih mm 21 |
Max. híbka rezu
B) V závislosti od použitého akumulátora
Hodnoty emisií hluku zistené podla EN 62841-2-11.
Úroveň hluku elektrického náradia pri použití váhového filtra A je typicky: úroveň akustického tlaku 82 dB(A); úroveň akustického výkonu 93 dB(A). Neistota K = 5 dB.
Noste prostriedky na ochranu sluchu!
Stlačte tlačidlo pre indikáciu stavu nabitia ©alebo, aby sa zobrazil stav nabitia. Je to možné aj vtedy, ked'je akumulátor vybratý.
Výber pílového listu
Otočte aretačnú objímku (3) cca o 90° v smere šípky a podržte ju. Zatlačte pílový list (1) do upínania pílového listu (10). Aretačnú objímku uvolnite.
▶ Skontrolujte pevnost osadenia potiahnutím pilového listu. Volný pilový list by mohol vypadnút a poranit vás.
Na vypnutie elektrického náradia uvolnite vypínač (6). Potom zatlačte blokovanie zapínania (5) znova doprava.
Ovládanie počtu zdvihov
Miernym tlakom na vypínač (6) dosiahnete nízky počet zdvihov. S rastúcim tlakom sa počet zdvihov zvyšuje.
Na rezanie so zanorením používajte len krátke pílové listy.
Chladiaci/mazací prostriedok
Pri rezaní kovu by ste mali kvôli zahrievaniu materiálu naniest pozdlž línie rezu chladiaci, resp. mazací prostriedok.
Údržba a servis
Údržba a čistenie
Po uvedení výrobku na trh EÚ stráca označenie UKCA svoju platnost.
Po uvedení výrobku na britský trh stráca označenie CE svoju platnost.
Neodhadzujte ručné elektrické náradie ani akumulátory/batérie do komunálneho odpadu!
Len pre krajiny EÚ:
Varnost na delovnem mestu
(glejte „Transport“, Stran 150).
