| 产品类型 | 无绳往复锯 |
| 品牌 | 飞凌 |
| 型号 | ASAS 1821 K AS |
| 额定电压 | 18 V |
| 空载切割速度 | 0 – 3 050 min⁻¹ |
| 行程 | 21 mm |
| 木材最大切割深度 | 200 mm |
| 非合金钢最大切割深度 | 16 mm |
| 最大管径 | 100 mm |
| 重量（因电池而异） | 2.3 – 3.3 kg |
| 刀夹类型 | SDS（免工具快速更换） |
| 推荐电池类型 | GBA 18V... / ProCORE18V...（锂离子） |
| 推荐充电器 | GAL 18... |
| 可变速度 | 是，通过按压开关 |
| LED灯 | 是，内置 |
| 速度档位 | 无级变速 |
| 用途 | 切割木材、塑料、金属、建筑材料 |
| 特殊功能 | 切入式切割、齐平切割、180°可旋转刀片 |
| 维护与清洁 | 清洁通风槽；润滑刀夹 |
| 安全装置 | 启动锁定，双重电池锁定 |
| 保修 | 法定保修 + 飞凌制造商保修 |
| 备件 | 可在 www.fein.com 获取（锯片、电池、充电器） |
| 可维修性 | 由飞凌授权服务维修 |
常见问题 - ASAS 1821 K AS Fein
用户关于以下问题的提问 ASAS 1821 K AS Fein
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
下载您的设备说明 锯 免费PDF格式！查找您的手册 ASAS 1821 K AS - Fein 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 ASAS 1821 K AS 品牌 Fein.

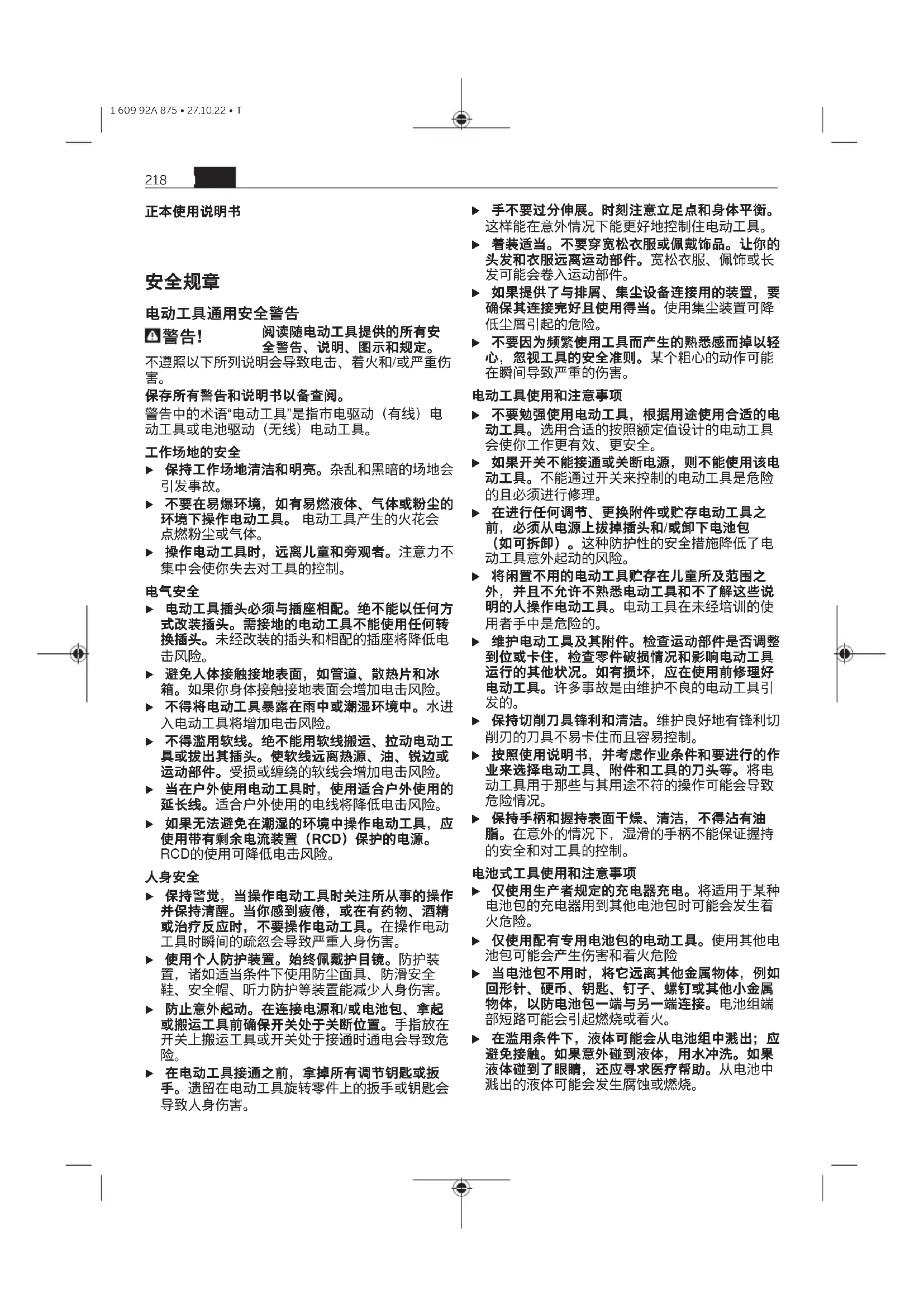

用户手册 ASAS 1821 K AS Fein
警告！ 阅读随电动工具提供的所有安全警告、说明、图示和规定。
不遵照以下所列说明会导致电击、着火和/或严重伤害。
保存所有警告和说明书以备查阅。
警告中的术语“电动工具”是指市电驱动（有线）电动工具或电池驱动（无线）电动工具。
工作场地的安全
- 保持工作场地清洁和明亮。杂乱和黑暗的场地会引发事故。
不要在易爆环境，如有易燃液体、气体或粉尘的环境下操作电动工具。电动工具产生的火花会点燃粉尘或气体。
操作电动工具时，远离儿童和旁观者。注意力不集中会使你失去对工具的控制。
电气安全
▶ 电动工具插头必须与插座相配。绝不能以任何方式改装插头。需接地的电动工具不能使用任何转换插头。未经改装的插头和相配的插座将降低电击风险。
避免人体接触接地表面，如管道、散热片和冰箱。如果你身体接触接地表面会增加电击风险。
▶ 不得将电动工具暴露在雨中或潮湿环境中。水进入电动工具将增加电击风险。
▶ 不得滥用软线。绝不能用软线搬运、拉动电动工具或拔出其插头。使软线远离热源、油、锐边或运动部件。受损或缠绕的软线会增加电击风险。
当在户外使用电动工具时，使用适合户外使用的延长线。适合户外使用的电线将降低电击风险。
如果无法避免在潮湿的环境中操作电动工具，应使用带有剩余电流装置（RCD）保护的电源。RCD的使用可降低电击风险。
人身安全
保持警觉，当操作电动工具时关注所从事的操作并保持清醒。当你感到疲倦，或在有药物、酒精或治疗反应时，不要操作电动工具。在操作电动工具时瞬间的疏忽会导致严重人身伤害。
使用个人防护装置。始终佩戴护目镜。防护装置，诸如适当条件下使用防尘面具、防滑安全鞋、安全帽、听力防护等装置能减少人身伤害。
防止意外起动。在连接电源和/或电池包、拿起或搬运工具前确保开关处于关断位置。手指放在开关上搬运工具或开关处于接通时通电会导致危险。
在电动工具接通之前，拿掉所有调节钥匙或扳手。遗留在电动工具旋转零件上的扳手或钥匙会导致人身伤害。
▶ 手不要过分伸展。时刻注意立足点和身体平衡。这样能在意外情况下能更好地控制住电动工具。
着装适当。不要穿宽松衣服或佩戴饰品。让你的头发和衣服远离运动部件。宽松衣服、佩饰或长发可能会卷入运动部件。
▶ 如果提供了与排屑、集尘设备连接用的装置，要确保其连接完好且使用得当。使用集尘装置可降低尘屑引起的危险。
不要因为频繁使用工具而产生的熟悉感而掉以轻心，忽视工具的安全准则。某个粗心的动作可能在瞬间导致严重的伤害。
电动工具使用和注意事项
不要勉强使用电动工具，根据用途使用合适的电动工具。选用合适的按照额定值设计的电动工具会使你工作更有效、更安全。
如果开关不能接通或关断电源，则不能使用该电动工具。不能通过开关来控制的电动工具是危险的且必须进行修理。
▶ 在进行任何调节、更换附件或贮存电动工具之前，必须从电源上拔掉插头和/或卸下电池包（如可拆卸）。这种防护性的安全措施降低了电动工具意外起动的风险。
将闲置不用的电动工具贮存在儿童所及范围之外，并且不允许不熟悉电动工具和不了解这些说明的人操作电动工具。电动工具在未经培训的使用者手中是危险的。
▶ 维护电动工具及其附件。检查运动部件是否调整到位或卡住，检查零件破损情况和影响电动工具运行的其他状况。如有损坏，应在使用前修理好电动工具。许多事故是由维护不良的电动工具引发的。
▶ 保持切削刀具锋利和清洁。维护良好地有锋利切削刃的刀具不易卡住而且容易控制。
按照使用说明书，并考虑作业条件和要进行的作业来选择电动工具、附件和工具的刀头等。将电动工具用于那些与其用途不符的操作可能会导致危险情况。
保持手柄和握持表面干燥、清洁，不得沾有油脂。在意外的情况下，湿滑的手柄不能保证握持的安全和对工具的控制。
电池式工具使用和注意事项
▶ 仅使用生产者规定的充电器充电。将适用于某种电池包的充电器用到其他电池包时可能会发生着火危险。
▶ 仅使用配有专用电池包的电动工具。使用其他电池包可能会产生伤害和着火危险
当电池包不用时，将它远离其他金属物体，例如回形针、硬币、钥匙、钉子、螺钉或其他小金属物体，以防电池包一端与另一端连接。电池组端部短路可能会引起燃烧或着火。
在滥用条件下，液体可能会从电池组中溅出；应避免接触。如果意外碰到液体，用水冲洗。如果液体碰到了眼睛，还应寻求医疗帮助。从电池中溅出的液体可能会发生腐蚀或燃烧。
不要使用损坏或改装过的电池包或工具。损坏或改装过的电池组可能呈现无法预测的结果，导致着火、爆炸或伤害。
不要将电池包暴露于火或者高温中。电池包暴露于火或高于130℃的高温中可能导致爆炸。
遵守所有充电说明，给电池组或工具充电时不要超出说明中规定的温度范围。错误充电或温度超出规定的范围可能会损坏电池并提高着火的风险。
维修
由专业维修人员使用相同的备件维修电动工具。这将保证所维修的电动工具的安全。
决不能维修损坏的电池包。电池包仅能由生产者或其授权的维修服务商进行维修。
往复锯安全说明
当在锯割附件可能触及暗线的场合进行操作时，通过绝缘握持面握持工具。锯割附件碰到带电导线会使工具外露的金属零件带电，从而使操作者受到电击。
使用夹具或其他实用方法将工件固定和支撑在稳定的工作台面。用手或身体固定工件会使工件不稳引起失控。
▶ 双手必须远离锯割范围，手不可以握在工件下端。如果不小心碰触了锯片可能被割伤。
▶ 工作时要使用双手握紧电动工具并确保站稳。使用双手才能够稳定地操作电动工具。
先开动电动工具后再把工具放置在工件上切割。如果电动工具被夹在工件中，会有反弹的危险。
注意锯割时必须把底盘正确安稳地放置在工件上。锯片可能在工作中被夹住，而令您无法控制电动工具。
▶ 工作告一段落时，必须先关闭电动工具并等待机器完全静止后，才可以从锯缝中拔出锯刀。如此不但可以防止反弹，而且可以防止放置机器时发生危险。
等待电动工具完全静止后才能够放下机器。机器上的工具可能在工作中被夹住，而令您无法控制电动工具。
▶ 只能使用未受损的功能正常的锯片。弯曲或变钝的锯片可能断裂，对锯痕造成负面影响或导致反弹。
▶ 关机后不可以侧压刀片来制止仍然继续转动的刀片。锯刀可能因此受损、断裂或者造成反击。
▶ 材料要牢固夹紧。不得用手或脚支撑工件。不得用正在运转的锯片触碰物体或地面。有反弹危险。
使用合适的侦测装置侦察隐藏的电线，或者向当地的相关单位寻求支援。接触电线可能引起火灾並让操作者触电。损坏了瓦斯管会引起爆炸。如果水管被刺穿了会导致财物损失。
如果充电电池损坏或者未按照规定使用，充电电池中会散发出有毒蒸汽。充电电池可能会燃烧或爆炸。工作场所必须保持空气流通，如果身体有任何不适必须马上就医。蒸汽会刺激呼吸道。
▶ 切勿打开充电电池。可能造成短路。
钉子、螺丝刀等尖锐物品或外力作用可能会损坏充电电池。有可能出现内部短路、蓄电池燃烧、发出烟雾、爆炸或过热。
仅在制造商或AMPShare合作伙伴的产品中使用AMPShare充电电池。这样才能确保充电电池不会过载。
保护充电电池免受高温（例如长期阳光照射）、火焰、脏污、水和湿气的侵害。有爆炸和短路的危险。
产品和性能说明
请阅读所有安全规章和指示。不遵照以下警告和说明可能导致电击、着火和/或严重伤害。
请注意本使用说明书开头部分的图示。
请在通读本操作说明书并完全理解之后，才使用本电动工具。同时遵守所在国相关的劳动保护条例。
按照规定使用
本电动工具可以锯割木材、塑料、金属和一般建材。锯割时必须用力地将机器顶向工件。适用于直线和曲线切割。安装了专用的双金属锯刀后，能够锯割出非常平整的锯口。选用锯刀时请参考本公司提出的建议。
插图上的机件
机件的编号和电动工具详解图上的编号一致。
(1) 锯片
(2) 底板
(3) 锯片锁紧套筒
(4) 充电电池 ^a)
(5) 起停开关的开机锁
(6) 起停开关
(7) 工作灯
(8) 充电电池的解锁按钮 ^a)
(9) 手柄（绝缘握柄）
(10) 锯片架
a) 图表或说明上提到的附件，并不包含在基本的供货范围中。本公司的附件清单中有完整的附件供应项目。
技术参数
| 马刀锯 ASAS18-21KAS | ||
| 物品代码 7 133 ... | ||
| 额定电压 伏特=18 | ||
| 空载转速noA) | 转/分钟 | 0-3050 |
| 工具夹头 SDS | ||
| 冲程 毫米 21 | ||
| 最大切割深度 | ||
| -木材 毫米 200 | ||
| -钢材(非合金)毫米 16 | ||
| -管直径 毫米 100 | ||
马刀锯 ASAS18-21KAS
| 重量符合EPTA-Procedure 01:2014 | 公斤 | 2.3-3.3 | B) |
| 充电时建议的环境温度 摄氏度 0至+35 | |||
| 工作时和存放时允许的 摄氏度环境温度C) | -20至+50 | ||
| 推荐的充电电池GBA 18V... | ProCORE18V... | ||
| 推荐的充电器 GAL 18... | |||
A) 在20-25摄氏度的条件下带充电电池GBA 18V 4.0Ah测得
B) 视所使用的充电电池而定
C) 温度<0 摄氏度时功率受限
充电电池
为充电电池充电
请只使用在技术参数中列出的充电器。只有这些充电器才适用于本电动工具上的锂离子电池。
提示：鉴于国际运输规定，锂离子充电电池在交货时只完成部分充电。首度使用电动工具之前，必须先充足充电电池的电以确保充电电池的功率。
安装充电电池
将充好电的充电电池推入电池座，直到嵌入。
取出充电电池
如需取下充电电池，则请按压解锁按钮，然后拔出充电电池。在此过程中请勿过度用力。
充电电池具备双重锁定功能，即使不小心触动了充电电池的解锁按钮，充电电池也不会从机器中掉落下来。只要充电电池安装在电动工具中，就会被弹簧固定在其位置上。
充电电池电量指示灯
充电电池电量指示灯的绿色LED灯显示充电电池的电量。基于安全原因，只能在电动工具静止时检查充电电池的电量。
按压充电电量指示灯按键或，来显示充电电量。也可以在充电电池取下时操作。
如果按压充电电量指示灯按键后没有LED灯亮起，则说明充电电池损坏，必须进行更换。
充电电池型号GBA 18V...
LED电量
| 3个绿灯长亮60-100% |
| 2个绿灯长亮30-60% |
| 1个绿灯长亮5-30% |
| 1个绿灯闪烁0-5% |
充电电池型号ProCORE18V...
LED 电量
| 5个绿灯长亮 80-100 % |
| 4个绿灯长亮 60-80 % |
| 3个绿灯长亮 40-60 % |
| 2个绿灯长亮 20-40 % |
| 1个绿灯长亮 5-20 % |
| 1个绿灯闪烁 0-5 % |
如何正确地使用充电电池
保护充电电池，避免湿气和水分渗入。
充电电池必须储存在-20℃至50℃的环境中。夏天不得将充电电池搁置在汽车中。
不定时地使用柔软，清洁而且乾燥的毛刷清洁充电电池的通气孔。
充电后如果充电电池的使用时间明显缩短，代表充电电池已经损坏，必须更换新的充电电池。
请注意有关作废处理的规定。
安装
在电动工具上进行任何维护的工作（例如维修，更换工具等等），以及搬运、保存电动工具之前都必须从机器中取出蓄电池。无意间操作开关可能会造成伤害。
安装/更换锯片
安装或更换工具刀头时务必佩戴保护手套。工具刀头非常锋利，长时间使用后会变热。
更换锯刀时请注意，锯片架上不可以有任何杂物，例如木屑或金属屑等。
选择锯片
只能安装带1/2英寸通用刀柄的锯片。锯片长度不得超过预定锯切线所需的数值。
安装锯片（见图片 A）
沿箭头方向转动锁紧套筒(3)约90°并固定住。将锯片(1)按入锯片架(10)。再次松开锁紧套筒。
▶ 通过拉动锯片来检查安装是否牢固。松脱的锯片会从接头掉落并伤害您。
对于某些操作，也可以将锯片(1)翻转180°（锯齿朝上）后再使用。
取下锯片（参见插图 B）
▶ 锯片冷却后才能取出。接触炙热的锯片有受伤的危险。
沿箭头方向转动锁紧套筒(3)约90°并固定住。取下锯片(1)。
吸锯尘/吸锯屑
含铅的颜料以及某些木材、矿物和金属的加工废尘有害健康。机器操作者或者工地附近的人如果接触、吸入这些废尘，可能会有过敏反应或者感染呼吸道疾病。
某些尘埃（例如加工橡木或山毛榉的废尘）可能致癌，特别是和处理木材的添加剂（例如木材的防腐剂等）结合之后。只有经过专业训练的人才能够加工含石棉的物料。
- 工作场所要保持空气流通。
- 最好佩戴P2滤网等级的口罩。
请留心并遵守贵国和加工物料有关的法规。
避免让工作场所堆积过多的尘垢。尘埃容易被点燃。
运行
投入使用
接通/关闭（参见插图C）
如要接通电动工具，请首先向左按压开机锁(5)。然后按压起停开关(6)并按住。
轻按或是把电源开关(6)按到底时，工作灯会亮起，在照明状况不佳的环境中可以借此照亮操作位置。如要关闭电动工具，请松开起停开关(6)。然后重新向右按压开机锁(5)。
控制冲击次数
可以无级调节已接通电动工具的冲击次数，视按压起停开关(6)的力道程度决定。
以较小的力按压起停开关(6)时，冲击次数较低。逐渐在开关上加压，冲击次数也会跟着提高。正确的冲击次数必须视工件物料和工作状况而定。唯有实际操作才能找出最合适的冲击次数。
起锯时，或者锯割塑料、铝片时最好降低冲击次数。
以小的冲击次数长期工作之后，电动工具会变得很热。拆下锯片，让电动工具以最高冲击次数运作3分钟以加速冷却。
工作提示
在电动工具上进行任何维护的工作（例如维修，更换工具等等），以及搬运、保存电动工具之前都必须从机器中取出蓄电池。无意间操作开关可能会造成伤害。
▶ 当锯片被夹住时，请立即关闭电动工具。
建议
- 锯割轻建材时，必须注意有关的法令规定以及材料供应商提供的建议事宜。
锯切木材、刨花板、建筑材料等材料前应检查是否有异物，比如钉子、螺栓等类似物质，请使用合适的锯片。
先开动电动工具再把工具靠在工件上。将底板(2)放到工件表面上，用均匀的压力或进给量锯断材料。工作完备后随手关闭电动工具。
如果锯刀被夹住了，必须马上关闭电动工具。使用合适的工具撑开锯缝并拔出电动工具。
切入式锯切（见图片 D）
在切入式锯切工艺中，仅允许加工软材料，比如木材、石膏板等类似材料！不要使用切入式锯切工艺加工金属。
切入式锯切时只能使用短锯片。
将电动工具底板(2)的一边放到工件上，锯片(1)不要触碰到工件，然后开机。如果电动工具有冲击次数控制装置，必须选择最高冲击次数。将电动工具用力压向工件，并让锯片慢慢地切入工件中。
一旦底板(2)齐平地贴着工件，就可沿着所需的锯切线继续切割。
对于某些操作，可将锯片(1)旋转180°后安装并相应地翻转电动工具。
齐平锯切（参见插图E）
使用双金属弹性锯片，可以直接在墙壁上锯切突出的结构件，比如水管。
注意锯片应始终长于待加工工件的直径。有反弹危险。
把锯刀直接靠在墙上，侧向按压电动工具，让锯片稍稍弯曲，直到底板贴在墙面上。将电动工具开机，使用恒定的侧向压力锯断工件。
冷却剂/润滑剂
锯割金属时由于物料会变热，必须沿着锯割线涂抹冷却剂或润滑剂。
维修和服务
保养和清洁
在电动工具上进行任何维护的工作（例如维修，更换工具等等），以及搬运、保存电动工具之前都必须从机器中取出蓄电池。无意间操作开关可能会造成伤害。
▶ 电动工具和通气孔必须随时保持清洁，以确保工作效率和工作安全。
最好用软刷清洁锯片架。此时必须先拆卸电动工具上的锯片。请使用合适的润滑剂来确保锯片架的正常功能。
电动工具如果沾满污垢，可能会影响机器的功能。因此，请勿从下方或在头顶上切割会产生大量粉尘的材料。
附件选择
只允许使用FEIN原厂附件。附件必须适用于电动工具类型。
维修和客户服务
请注意，原则上电动工具只能由专业电工进行维修、保养和检查，因为维修不当可能会给用户带来巨大风险。
在某些极端使用环境下，加工金属时可能在电动工具的内部堆积会导电的粉尘。经常用干燥无油的压缩空气通过通风孔吹扫电动工具的内部。
加工含石膏的材料时可能会产生粉尘。粉尘可能堆积在电动工具内部和开关元件上，并随着湿度而硬化。开关机制可能因此而受损。经常用干燥无油的压缩空气通过通风孔和开关元件吹扫电动工具的内部。
与石棉接触的产品不得进行维修。根据所在国现行的含石棉废物废弃处理的规定，对受石棉污染的产品进行废弃处理。
请携带需要维修的FEIN电动工具和附件前往FEIN客户服务处。相关地址请访问网址
www.fein.com.
出现老化和磨损时，请及时更新电动工具上的标签及警告提示。
本电动工具的最新备件列表请访问网址
www.fein.com。
请只使用原装备件。
保修
产品的保修适用所投放国家/地区的法律规定。此外，FEIN根据FEIN制造商的保修声明提供保修。
电动工具供货范围中可能只包含本操作说明书中所描述或图示的附件的一部分。
符合性声明
CE声明仅适用于欧盟和EFTA（欧洲自由贸易联盟）国家，仅适用于面向EU或EFTA市场的产品。产品投放欧盟市场后，UKCA标志失效。
UKCA声明仅适用于英国市场（英格兰、威尔士和苏格兰），仅适用于面向英国市场的产品。产品投放英国市场后，CE标志失效。
FEIN公司全权负责声明本产品符合本操作说明最后几页给出的相关规定。
技术文档：
C. & E. Fein GmbH, 73529 Schwäbisch Gmünd, Germany
搬运
所推荐的锂离子充电电池必须符合危险物品法规。使用者无须另外使用保护包装便可以运送该充电电池。
但是如果将它交由第三者运送（例如：寄空运或委托运输公司）则要使用特殊的包装和标示。此时必须向危险物品专家请教有关寄送危险物品的相关事宜。
确定充电电池的外壳未受损后，才可以寄送充电电池。粘好未加盖的触点并包装好充电电池，不可以让充电电池在包装中晃动。必要时也得注意各国有关的法规。
处理废弃物
必须以符合环保的方式，回收再利用损坏的电动工具、充电电池、附件和废弃的包装材料。
不可以把电动工具和充电电池/蓄电池丢入一般的家庭垃圾中!
充电电池/电池：
锂离子：
请注意“搬运”段落中的指示 (参见 “搬运”, 页 222)确认设置。
原始使用說明書
安全注意事項
電動工具一般安全注意事項
警告
請詳讀工作臺及電動工具的所有安全警告與使用說明。若不
遵照以下列出的指示，將可能導致電擊、著火和 / 或人員重傷。
保存所有警告和說明書以備查閱。
在所有警告中，「電動工具」此一名詞泛指：以市電驅動的（有線）電動工具或是以電池驅動的（無線）電動工具。
工作場地的安全
▶ 保持工作場地清潔和明亮。混亂和黑暗的場地會引發事故。
不要在易爆環境，如有易燃液體、氣體或粉塵的環境下操作電動工具。電動工具產生的火花會點燃粉塵或氣體。
▶ 讓兒童和旁觀者離開後操作電動工具。注意力不集中會使您失去對工具的控制。
電氣安全
▶ 電動工具插頭必須與插座相配。絕不能以任何方式改裝插頭。需接地的電動工具不能使用任何轉換插頭。未經改裝的插頭和相配的插座將減少電擊危險。
避免人體接觸接地表面，如管道、散熱片和冰箱。如果您身體接地會增加電擊危險。
▶ 不得將電動工具暴露在雨中或潮濕環境中。水進入電動工具將增加電擊危險。
▶ 不得濫用電線。絕不能用電線搬運、拉動電動工具或拔出其插頭。使電線遠離熱源、油、銳利邊緣或移動零件。受損或纏繞的軟線會增加電擊危險。
▶ 當在戶外使用電動工具時，使用適合戶外使用的延長線。適合戶外使用的軟線，將減少電擊危險。
如果在潮濕環境下操作電動工具是不可避免的，應使用剩餘電流動作保護器（RCD）。使用RCD可降低電擊危險。
人身安全
▶ 保持警覺，當操作電動工具時關注所從事的操作並保持清醒。當您感到疲倦，或在有藥物、酒精或治療反應時，不要操作電動工具。在操作電動工具時瞬間的疏忽會導致嚴重人身傷害。
使用個人防護裝置。始終佩戴護目鏡。安全裝置，諸如適當條件下使用防塵面具、防滑安全鞋、安全帽、聽力防護等裝置能減少人身傷害。
防止意外起動。確保開關在連接電源和 / 或電池盒、拿起或搬運工具時處於關閉位置。手指放在已接通電源的開關上或開關處於接通時插入插頭可能會導致危險。
在電動工具接通之前，拿掉所有調節鑰匙或扳手。遺留在電動工具旋轉零件上的扳手或鑰匙會導致人身傷害。
▶ 手不要伸展得太長。時刻注意立足點和身體平衡。這樣在意外情況下能很好地控制電動工具。
著裝適當。不要穿寬鬆衣服或佩戴飾品。讓您的衣物及頭髮遠離運動部件。寬鬆衣服、佩飾或長髮可能會捲入運動部件中。
▶ 如果提供了與排屑、集塵設備連接用的裝置，要確保他們連接完好且使用得當。使用這些裝置可減少塵屑引起的危險。
切勿因經常使用工具所累積的熟練感而過度自信，輕忽工具的安全守則。任何一個魯莽的舉動都可能瞬間造成人員重傷。
電動工具使用和注意事項
不要濫用電動工具，根據用途使用適當的電動工具。選用適當設計的電動工具會使您工作更有效、更安全。
▶ 如果開關不能開啟或關閉工具電源，則不能使用該電動工具。不能用開關來控制的電動工具是危險的且必須進行修理。
在進行任何調整、更換配件或貯存電動工具之前，必須從電源上拔掉插頭並 / 或取出電池盒。這種防護性措施將減少工具意外起動的危險。
▶ 將閒置不用的電動工具貯存在兒童所及範圍之外，並且不要讓不熟悉電動工具或對這些說明不瞭解的人操作電動工具。電動工具在未經培訓的用戶手中是危險的。
▶ 保養電動工具與配備。檢查運動件是否調整到位或卡住，檢查零件破損情況和影響電動工具運行的其他狀況。如有損壞，電動工具應在使用前修理好。許多事故由維護不良的電動工具引發。
- 保持切削刀具鋒利和清潔。保養良好的有鋒利切削刃的刀具不易卡住而且容易控制。
▶ 按照使用說明書，考慮作業條件和進行的作業來使用電動工具、配件和工具的刀頭等。將電動工具用於那些與其用途不符的操作可能會導致危險。
▶ 把手及握持區應保持乾燥、潔淨，且不得沾染任何油液或油脂。易滑脫的把手及握持區將無法讓您在發生意外狀況時安全地抓緊並控制工具。
電池式工具使用和注意事項
▶ 只用製造商規定的充電器充電。將適用於某種電池盒的充電器用到其他電池盒時會發生著火危險。
▶ 只有在配有專用電池盒的情況下才使用電動工具。使用其他電池盒會發生損壞和著火危險。
▶ 當電池盒不用時，將它遠離其他金屬物體，例如回形針、硬幣、鑰匙、釘子、螺絲或其他小金屬物體，以防一端與另一端連接。電池端部短路會引起燃燒或火災。
在濫用條件下，液體會從電池中潑出；避免接觸。如果意外碰到了，用水沖洗。如果液體碰到了眼睛，還要尋求醫療幫助。從電池中潑出的液體會發生腐蝕或燃燒。
224
▶ 請勿使用已受損或經改裝的電池盒。已受損或經改裝的電池組可能出現無法預期的反應，進而導致著火、爆炸或造成人員受傷。
▶ 勿讓電池盒或工具靠近火源或暴露於異常溫度環境中。若是靠近火源或暴露在超過130 °C的環境中可能造成爆炸。
▶ 請完全遵照所有的充電說明，電池盒或工具的溫度若是超出指示的規定範圍，請勿進行充電。不當充電或是未在規定的溫度範圍內進行充電，皆可能造成電池損壞並面臨更高的著火風險。
檢修
▶ 將您的電動工具送交專業維修人員，必須使用同樣的備件進行更換。這樣將確保所維修的電動工具的安全性。
▶ 請勿自行檢修受損的電池盒。電池組應交由製造商或是獲得授權的服務供應商來進行檢修。
軍刀鋸安全注意事項
進行作業時，負責進行切割的配件可能會碰觸到隱藏的配線，請從絕緣握把處拿持電動工具。負責進行切割的配件若是觸及「導電」電線，可能導致電動工具外露的金屬部件「導電」，進而使操作人員遭受電擊。
▶ 請用夾具或其他可行方式將工件穩固地架在可靠平台上。用手握持工件或將它貼靠在您身上會因無法確實固定而導致失控。
▶ 雙手必須遠離鋸割範圍，手不可以握在工件下端。如果不小心碰觸了鋸片可能被割傷。
▶ 作業期間請用雙手牢牢握緊電動工具並保持穩固。使用雙手才能夠更穩定地操作電動工具。
先啟動電動工具後再把工具放置在工件上切割。如果電動工具被夾在工件中，會有反彈的危險。
▶ 請注意：進行鋸切時，請將底座保持貼靠在工件上。鋸片可能在工作中被夾住，而令您無法控制電動工具。
▶ 工作告一段落時，必須先關閉電動工具並等待機器完全靜止後，才可以從鋸縫中抽出鋸刀。如此不但可以防止反彈，而且可以防止放置機器時發生危險。
▶ 必須等待電動工具完全靜止後才能將它放下。嵌件工具可能卡住而使電動工具失控。
▶ 只能使用未受損、功能正常的鋸片。彎曲或變鈍的鋸片可能斷裂，對鋸痕造成負面影響或導致反彈。
關機後不可以側壓刀片來制止仍然繼續轉動的刀片。鋸刀可能因此受損、斷裂或者造成反彈。
▶ 請確實夾緊加工材料。請勿用手或用腳撐住工件。請勿讓運轉中的電鋸碰觸任何物品或地面。可能會發生反彈。
使用合適的偵測裝置偵察隱藏的電線，或者向當地的相關單位尋求支援。接觸電線可能引起火災並讓操作者觸電。若損壞瓦斯管會引起爆炸。如果水管被刺穿會導致財物損失。
如果充電電池損壞了，或者未按照規定使用充電電池，充電電池中會散發出有毒蒸氣。充電電池可能起火或爆炸。工作場所必須保持空氣流通，
如果身體有任何不適必須馬上就醫。充電電池散發的蒸氣會刺激呼吸道。
▶ 切勿拆開充電電池。可能造成短路。
▶ 尖銳物品（例如釘子或螺絲起子）或是外力皆有可能造成充電電池損壞。進而導致內部短路而發生電池起火、冒煙、爆炸或過熱等事故。
▶ 僅可在製造商或 AMPShare 合作夥伴的產品中使用 AMPShare 充電電池。如此才可提供過載保護。
保護充電電池免受高溫（例如長期日照）、火焰、污垢、水液和濕氣的侵害。有爆炸及短路之虞。
產品和功率描述
請詳讀所有安全注意事項和指示。如未遵守安全注意事項與指示，可能導致火災、人員遭受電擊及/或重傷。 請留意操作說明書中最前面的圖示。
在徹底閱讀並完全理解本操作說明書之前，請勿使用此電動工具。另請遵守相關的國家職業健康和安全法規。
依規定使用機器
本電動工具設計用來鋸切有固定擋塊的木材、塑膠、金屬和建材。本機器不僅能夠鋸切直線，也可以鋸切曲線。安裝了專用的雙金屬鋸片後，即能鋸切出非常平整的鋸口。選用鋸片時請參考本公司建議。
插圖上的機件
機件的編號和電動工具詳解圖上的編號一致。
(1) 鋸片
(2) 底座
(3)鋸片鎖緊套
(4) 充電電池 ^a)
(5) 起停開關的作動安全鎖
(6) 起停開關
(7) 工作燈
(8) 充電電池解鎖按鈕 a)
(9) 把手（絕緣握柄）
(10) 鋸片座
a) 圖文中提到的配件，並不包含在基本的供貨範圍中。本公司的配件清單中有完整的配件供應項目。
技術性數據
軍刀鋸 ASAS18-21KAS
| 產品機號 7 133 ... | ||
| 額定電壓 V=18 | ||
| 無負載轉速 noA) | min-1 | 0-3050 |
| 工具夾座 SDS | ||
| 衝程 mm 21 |
最大鋸切深度
zh
軍刀鋸 ASAS18-21KAS
| -在木材上mm 200 | ||
| -在鋼材上(非合金) mm 16 | ||
| -管徑 mm 100 | ||
| 重量符合 EPTA- Procedure 01:2014 | kg | 2.3–3.3 B) |
| 充電狀態下的建議環境溫度 | °C | 0 ... +35 |
| 操作狀態下的容許環境溫度C)以及存放狀態下 | °C | -20 ... +50 |
| 建議使用的充電電池 GBA 18V... | ProCORE18V... | |
| 建議使用的充電器 GAL 18... | ||
A) 於 20-25 °C 配備充電電池 GBA 18V 4.0Ah 時測得。
B) 視所使用的充電蓄電池而定
C) 溫度 < 0 ℃ 時，性能受限
充電電池
為充電電池進行充電
▶ 只能選用技術性數據裡所列出的充電器。僅有這些充電器適用於電動工具所使用的鋰離子充電電池。
提示：由於國際運輸規定，出貨時鋰離子充電電池已部分充電。初次使用電動工具之前，請先將充電電池充飽電以確保充電電池蓄滿電力。
安裝充電電池
將已充飽電的充電電池推至充電電池固定座內，直到卡緊。
取出充電電池
若要取出充電電池，請按解鎖鈕，然後將充電電池抽出。不可以強行拉出充電電池。
本充電電池具備了雙重鎖定功能，即使不小心按壓了充電電池解鎖按鈕，充電電池也不會從機器中掉落出來。固定彈簧會把充電電池夾緊在機器中。
充電電池的電量指示器
充電電池的電量指示器透過綠色 LED 燈告知充電電池的目前電量。基於安全顧慮，務必在電動工具完全靜止時才能檢查充電電池的電量。
按一下電量指示器按鈕或即可顯示目前的電量。即使已取出充電電池，此項功能仍可正常運作。
按壓電量顯示按鈕後，LED燈若未亮起，即表示充電電池故障，必須予以更換。
充電電池型號 GBA 18V...
充電電池型號 ProCORE18V...
| LED | 容量 |
| 5 顆綠燈持續亮起 | 80-100 % |
| 4 顆綠燈持續亮起 | 60-80 % |
| 3 顆綠燈持續亮起 | 40-60 % |
| 2 顆綠燈持續亮起 | 20-40 % |
| 1 顆綠燈持續亮起 | 5-20 % |
| 1 顆綠燈呈閃爍狀態 | 0-5 % |
如何正確地使用充電電池
妥善保護充電電池，避免濕氣和水分滲入。
充電電池必須儲存在 -20^ 至 50^ 的環境中。夏天不可以把充電電池擱置在汽車中。
偶爾用柔軟、乾淨且乾燥的毛刷清潔充電電池的通氣孔。
充電後如果充電電池的使用時間明顯縮短，代表充電電池已經損壞，必須更換新的充電電池。
請您遵照廢棄物處理相關指示。
安装
在電動工具上進行任何維護的工作（例如維修，更換工具等）以及搬運和儲存電動工具之前，都必須電動工具中取出充電電池。若是不小心觸動起停開關，可能造成人員受傷。
安裝 / 更換鋸片
▶ 安裝或更換嵌件工具時務必穿戴防護手套。嵌件工具極為銳利，而且長時間使用後可能發燙。
更換鋸片時請注意，鋸片座上不可以有任何殘留的材料，例如木屑或金屬屑等。
選擇鋸片
所使用的鋸片必須具有 1/2" 通用柄。鋸片長度不得超過預定鋸線。
安裝鋸片（請參考圖 A）
沿箭頭方向將鎖緊套 (3) 轉動約 90°，然後予以固定。將鋸片 (1) 推入鋸片座 (10) 裡。重新放開鎖緊套。
透過拉動，確認鋸片是否已裝牢。鬆動的鋸片可能脫落並造成您受傷。
針對某些特定加工作業，亦可將鋸片(1)翻面後（即鋸齒朝上）再重新裝上。
卸下鋸片（請參考圖 B）
▶ 取下鋸片之前，請先讓它冷卻。接觸炙熱的鋸片有受傷之虞。
沿箭頭方向將鎖緊套 (3) 轉動約 90°，然後加以固定。取出鋸片 (1)。
吸鋸塵 / 吸鋸屑
含鉛的顏料及部分木材、礦物和金屬的加工廢塵有害健康。機器操作者或者工地附近的人如果接觸、吸入這些廢塵，可能會有過敏反應或者感染呼吸道疾病。
特定粉塵（例如加工橡木或山毛櫟的廢塵）可能致癌，特別是與處理木材的添加劑（例如木材的防腐劑等）混合之後。只有經過專業訓練的人才允許加工含石棉的物料。
- 工作場所要保持空氣流通。
- 建議佩戴 P2 濾網等級的口罩。
請留意並遵守貴國與加工物料有關的法規。
避免讓工作場所堆積過多的塵垢。塵埃容易被點燃。
操作
操作機器
啟動與關閉（請參考圖 C）
若要啟動電動工具，請先向左按壓作動安全鎖(5)。接著，按壓起停開關(6)不要放開。
輕按起停開關 (6) 或完全按下時，工作燈隨即亮起，可照亮光線不足的工作區域。
若要關閉電動工具，放開起停開關 (6) 即可。然後向右按下作動安全鎖 (5)。
調整衝擊次數
您可為已啟動的電動工具無段調控轉速，衝擊次數是由按壓起停開關(6)的深度而定。
輕按起停開關 (6) 時，衝擊次數較少。按得越緊衝擊次數越多。
正確的衝擊次數必須視工件物料和工作狀況而定。 唯有實際操作才能找出最合適的衝擊次數。
將鋸片放到工件上時c以及鋸切塑膠、鋁片時，建議您降低衝擊次數。
以較少的衝擊次數長時間加工後，電動工具會變得很熱。拆下鋸片，讓電動工具以最高衝擊次數運作3分鐘以加速冷卻。
作業注意事項
在電動工具上進行任何維護的工作（例如維修，更換工具等）以及搬運和儲存電動工具之前，都必須電動工具中取出充電電池。若是不小心觸動起停開關，可能造成人員受傷。
▶ 如果鋸片被夾住了，請立刻關閉電動工具的電源。
建議
▶ 鋸切輕建材時，必須注意有關的法令規定以及材料供應商提供的建議事宜。
在鋸進木材、塑合板、建材等物的內部前，請先確認有無異物（例如鐵釘、螺栓等），並且應使用適合的鋸片。
先啟動電動工具再把工具靠在工件上。請將底座(2) 靠在工件表面上，然後施力均勻地鋸開或推進。工作完成後隨手關閉電動工具。
如果鋸片被夾住了，必須馬上關閉電動工具。使用合適的工具撐開鋸縫，然後將電動工具拔出。
潛鋸（請參考圖 D）
▶ 僅在加工木材、石膏板等這類軟性材料時可進行潛鋸！不可以在金屬上進行潛鋸！
潛鋸時只能使用短型鋸片。
將電動工具的底座 (2) 邉緣放到工件上，但不要讓鋸片 (1) 接觸到工件，然後啟動機器。如果電動工具具備衝擊次數調控功能的話，必須選擇最高衝擊次數。用力地把電動工具壓向工件，並讓鋸片慢慢地潛入工件中。
待底座 (2) 完全貼靠在工件上時，便立刻沿著預計完工的鋸切線繼續鋸切。
針對某些特定加工作業，亦可將鋸片(1)旋轉180°，並配合其方向推進電動工具。
平鋸（請參考圖 E）
彈性雙金屬鋸片可讓您平貼在牆壁上鋸開凸出的建築構件，例如水管。
▶ 請注意：鋸片的長度必須全程超出加工工件的直徑。可能會發生反彈。
把鋸片直接靠在牆上，側壓電動工具讓底盤貼在牆面上。啟動電動工具並透過均力地側壓鋸斷工件。
冷卻劑 / 潤滑劑
鋸切金屬時由於物料會變熱，必須在鋸割線上塗抹冷卻劑或潤滑劑。
維修和服務
保養與清潔
在電動工具上進行任何維護的工作（例如維修，更換工具等）以及搬運和儲存電動工具之前，都必須電動工具中取出充電電池。若是不小心觸動起停開關，可能造成人員受傷。
▶ 電動工具和通風口都必須保持清潔，這樣才能夠提高工作品質和安全性。
軟刷是清潔鋸片座的最佳工具。此時必須先拆除電動工具上的鋸片。使用合適的潤滑劑保養鋸片座，即可常保運作正常。
電動工具如果沾滿污垢，可能會影響機器性能。請勿從下方或從高於頭部的位置鋸切會生成大量粉塵的材料。
配件選擇
僅可使用 FEIN 原廠配件。配件必須適用於電動工具機型。
維修和客戶服務
請注意，電動工具只能由合格的電工維修、保養和檢查，因為維修不當可能會對使用者造成重大危險。
在某些極端操作環境下，加工金屬時電動工具內部可能堆積會導電的廢塵。經常用乾燥無油的壓縮空氣通過通風口吹掃電動工具內部。
處理含石膏材料時，可能會產生灰塵。這可能在本電動工具內部和開關元件上沉積，並隨著濕氣硬化。開關機制可能因此受到影響。經常用乾燥無油
的壓縮空氣通過通風口和開關元件吹掃本電動工具內部。
接觸過石棉的產品不得送修。請根據處理含石棉廢棄物的當地法規來處理受石棉污染的產品。
請帶著需維修的 FEIN 電動工具和配件洽詢您的 FEIN 客戶服務中心。您可在網上
www.fein.com 找到地址。
當電動工具上的貼紙和警告提示老化和磨損時，請更新。
此電動工具目前的配件清單可上網至
www.fein.com 查詢。
僅可使用原廠配件。
保固和保證
產品的保固適用於其投入市場所在國家之法律規定。此外，FEIN也根據FEIN製造商保證聲明提供保證。
您電動工具的交貨內容也可能僅包含本操作說明書中所描述或圖示的部分附件。
符合性聲明
CE 聲明僅對歐盟國家和 EFTA（歐洲自由貿易聯盟）國家有效，並且僅適用於針對歐盟或 EFTA 市場的產品。
一旦產品投入歐盟市場，UKCA標誌將不再有效。
UKCA 聲明僅適用於英國市場（英格蘭、威爾士和蘇格蘭），並且僅適用於針對英國市場的產品。
一旦產品投入英國市場，CE 標誌將不再有效。
FEIN 公司全權聲明，本產品符合本操作說明最後幾頁中的相關規定。
技術文件：
C. & E. Fein GmbH, 73529 Schwäbisch Gmünd, Germany
搬運
建議使用的鋰離子充電電池受危險物品法的規範。使用者無須另外使用保護包裝便可運送該充電電池。
但是如果將它交由第三者運送（例如：寄空運或委托運輸公司），則應遵照包裝與標示的相關要求。此時必須向危險物品專家請教有關寄送危險物品的相關事宜。
確定充電電池的外殼未受損後，才可以寄送充電電池。用膠帶貼住裸露的接點並妥善包裝充電電池，不可以讓充電電池在包裝材料中晃動。同時也應留意各國相關法規。
廢棄物處理
必須以符合環保的方式，將損壞的電動工具、充電電池、配件和包裝材料進行回收再利用。
不可以把電動工具和充電電池 / 抛棄式電池丟入一般家庭垃圾中!
充電電池 / 抛棄式電池:
鋰離子：
請注意「搬運」段落中的指示 (參見「搬運」，頁 227)。
