NAUDOJIMO INSTRUKCIJA BW 18.0-EC Flex

Naudojami simboliai....233
Simboliai ant jrankio 233
Jūsų saugumui.... 233
Triukšmas ir vibracija ..... 234
Techniniai duomenys ..... 235
Bendras jrankio vaizdas ..... 236
Nurodymai dirbant ..... 237
Techninis aptarnavimas ir priežiūra ... 241
Nurodymai utilizuoti ..... 237
CE-Atitikimo deklaracija ..... 242
Atsakomybės pašalinimas .... 242

Naudojami simboliai

¡SPÉJIMAS!

Nurodo betarpiškai gresiantį pavojų.

Nesilaikant nurodymų, gresia žūtis arba sunkūs sužalojimai.

ATSARGIA!!

Nurodo potencialiai pavojingą situaciją.

Nesilaikant nurodymų, gresia susižeidimo arba materialinių nuostolių pavojus.

NURODYMAS

Nurodo patarimus, kaip dirbti įrankiu ir svarbią informaciją.

Simboliai ant įrankio

Prieš eksploatavimą perskaity-kite naudojimo instrukcija!

Užsidėkite apsauginius akinius!

Naudokite klausos apsaugą!

Apsaugokite prietaisą nuo lietaus ir drėgmės!

Laikykitės saugaus atstumo nuo žmonių ir daiktų!

Nuoroda dėl seno įrankio utilizavimo (žr. 242 psl.)!

Jūsų saugumui

¡SPÉJIMAS!

Prieš naudodami elektrini įrankį, pirmiausiai perskaitykite ir tik tada dirbkite. Laikykitės:

• šios instrukcijos,
• "Bendruju saugos taisykliu", esančiu pridedamoje knygelėje, naudojantis elektriniais įrankiais (spaudinio-Nr.: 315.915),
• naudojimo vietoje galiojančių taisyklių, siekiant išvengti nelaimingų atsitikimų. Šis kampinis šlifuoklis atitinka šiuolaikinį technikos lygį ir sukonstruotas, laikantis patvirtintų saugos taisyklių.

Tačiau juo naudojantis, gali kilti pavojus juo dirbančiojo ar pašalinio asmens gyvybei ar sveikatai, taip pat gali būti sugadintas įrankis ar atsirasti kiti materialiniai nuostoliai. Šlifuoklį galima naudoti:

• pagal paskirti,
• saugumo technikos požiūriu neprie-kaištingos būklės.

Gedimus, turinčius įtakos darbo saugai, nedelsiant pašalinkite.

Naudojimas pagal paskirti

Akumuliatoriaus baterija maitinama orpūtė BW 18.0-EC

-profesionaliam naudojimui pramonės ir smulkaus verslo įmonėse. Galimos pritaikymo sritys: didelių plotų valymas suslėgtuoju oru nuo medienos drožlių ir kitų stambių dalelių.

Draudžiama

-ikaitusių, degių arba sprogių medžiagų pūtimas;
-dulkių, klasifikuojamų kaip pavojingos medžiagos arba savo sudėtyje turinčių pavojingų medžiagų, pūtimas (pavyzdžiui, kietmedžio pjuvenos arba kvarcas betono dulkėse).

Saugos nurodymai akumuliatoriaus baterija maitinamai orpūtei

¡SPÉJIMAS!

Perskaitykite visus šioje instrukcijoje esančius saugos nurodymus ir jų laikykitės. Klaidos, padarytos nesilaikant nurodymų ir perspėjimų, gali tapti elektros smūgio, gaisro ir/arba sunkių sužeidimų priežastimis. Patikimai saugokite šią instrukciją, kad prireikus galėtumėte ja pasinaudoti.

■ Atkreipkite dėmesį į tai, kad šalia stovintys žmonės nebūtų sužaloti dėl skrijejančių svetimkūnių.
Darbo metu savo pirštus laikykite atokiau nuo elektrinio įrankio angų. Su orpūte dirbkite tik su uždėtu antgaliu. Besisukanti orpūtė gali sužaloti.
Nepūskite sveikatai pavojingų medžiagų, pavyzdžiui, buko ar ąžuolo pjuvenų, ąkmens dulkių, asbesto. Šios medžiagos laikomos sukeliančiomis vėžį.
■ Nepūskite ir skysčių. Skysčiams patekus į vidų, padidėja elektros smūgio rizika.
■ Nelaikykite įrankio lietuje arba drėgmeje. Prasiskverbęs į variklį vanduo padidina elektros smūgio rizika.
■ Pasirūpinkite tinkama ventiliacija darbo vietoje.
■ Dévèkite apsauginę aprangą, pavyzdžiui, apsauginius akinius ir respiratorių. Dévima apsauginė apranga atitinkamomis sąlygomis sumažina pavojingų medžiagų keliamą riziką.

Triukšmas ir vibracija

Triukšmo ir vibracijos dydžiai išmatuoti pagal EN 15503.

A-redukuoto įrankio triukšmo lygio tipinė vertė:

-Garso slègio lygis: 75 dB(A);

–Triukšmo galios lygis: 95 dB(A);

-Paklaida K: 3 dB.

Suminis vibraciju lygis:

-Bendru atveju skleidžiamas dydis a_h : <2,5 m/s -Paklaida K: 1,5 m/s

ATSARGIAI!

Pateikiami dydžiai galioja naujam įrankiui Kasdien naudojant, triukšmo ir vibracijos lygis keičiasi.

i NURODYMAS

Šiuose techniniuose reikalavimuose pateiktas vibracijos lygis buvo išmatuotas pagal EN 15503 standarte patvirtintus matavimo metodus ir gali būti taikomas elektrinių įrankių palyginimo metu. Šis lygis taip pat gali būti taikomas apytikslei vibracijos apkrovai įvertinti. Pateiktas vibracijos lygis nurodo pagrindine elektrinio įrankio taikymo sritį. Tačiau jei elektrinis įrankis bus naudojamas kitoje srityje, su kitais įstatomaisiais įrankiais arba netinkamai atlikus techninės priežiūros darbus, vibracijos lygis gali pakisti. Todėl darbo metu vibracijos apkrova gali smarkiai padidėti. Norint tiksliai įvertinti vibracijos apkrovą, reikėtų atsižvelgti ir į laiką, kada įrenginys yra išjungtas arba veikia, tačiau tuo metu nenaudojamas. Šiuo atveju darbo metu vibracijos apkrova gali smarkiai sumažėti. Kad operatorius būtų apsaugotas nuo vibracijos poveikio, būtina įmtis papildomų saugos užtikrinimo priemonių, tokių kaip elektrinių ir įstatomųjų įrankių techninė priežiūra, šiltai laikomos rankos, darbo proceso organizavimas.

ATSARGIA!!

Jei triukšmo slėgis didesnis, negu 85 dB(A), būtina naudotis klausos apsauga.

Techniniai duomenys

		BW 18.0-EC
Įrankio tipas		Akumuliatoriaus baterija maitinama orpūtė
Vardinė įtampa V 18
Akumuliatorius	Ah	2,55,0
Krovimo laikas	min maks. 45
Tuščios veikos sukimosi greitis– 1 pakopa– 2 pakopa– 3 pakopa	aps./min.aps./min.aps./min.	10.60014.20018.000
maks. oro srauto greitis m/s 80
maks. oro tūris	m^3/min	3,11
Svoris pagal „EPTA-procedure 01/2003” 01/2003“(be akumuliatoriaus)	kg 1,28
Svoris, akumuliatorius (5,0 Ah) kg 0,72

Bendras jrankio vaizdas

2 ljungimo / išjungimo jungiklis
3 Blokavimo mygtukas
4 Oro kiekio reguliavimas, 3 pakopos
5 Oro jleidimo anga
6 Sudūrimo jungtis
7 Antgalis

8 Mažinimo antgaliai
9 Adapteris
10 Akumuliatoriaus jstatymo skyrius
11 Ličio jonų akumuliatorius
12 Akumuliatoriaus atfiksavimo mygtukas
13 Akumuliatoriaus jkrovimo būklės rodmuo

Nurodymai dirbant

¡SPÉJIMAS!

Prieš pradėdami bet kokius darbus su elektriniu įrankiu, išimkite akumuliatorių iš prietaiso.

Prieš pirmą naudojimą

Išpakuokite elektrinį įrankį ir jo reik-menis bei priedus ir patikrinkite, ar nėra pakenkimų transportuojant.

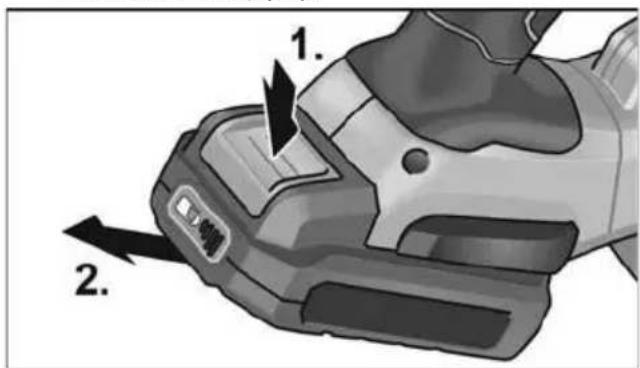

Akumuliatoriaus įstatymas / keitimas

■ lkrautą akumuliatorių stumkite i elektros įrankį, kol akumuliatorius tinkamai užsifiksuos.

"clic"

■ Norėdami išimti, paspauskite atfiksavimo mygtukus (1.) ir ištraukite akumuliatorių (2.).

Kai nenaudojate, uždenkite akumuliatoriaus kontaktus. Dėl nepritvirtintų metalinių dalių gali įvykti kontaktų trumpasis jungimas, todėl gali įvykti sprogimas ir kilti gaisras!

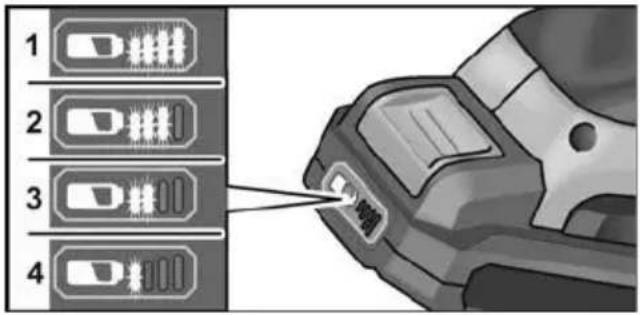

Akumuliatoriaus jkrovimo būklė

■ Paspaudus mygtuką, galima pagal akumuliatoriaus įkrovimo būklės indikatorių šviesos diodus patikrinti įkrovimo būklę.

1 2 3 4

Indikatorius užgęsta po 5 sekundžių. Jei vienas iš šviesos diodų sumirksi, reikia akumuliatorių įkrauti. Jei paspaudus mygtuką nešviečia nė vienas šviesos diodas, vadinasi, akumuliatorius sugedo ir jį reikia pakeisti.

Antgalio pritvirtinimas

¡SPÉJIMAS!

Prieš pradėdami bet kokius darbus su elektriniu įrankiu, išimkite akumuliatorių iš prietaiso.

Montavimas

Antgalj sudūrimo jungtyje užfiksuokite lengvai pasukdami prieš laikrodžio rodyklę.

■ Patikrinkite, ar adapteris tinkamoje padėtyje!

Išmontavimas

■ Išmontuojama atvirkščia eilės tvarka.

Mažinimo antgalių tvirtinimas

¡SPËJIMAS!

Prieš pradėdami bet kokius darbus su elektriniu įrankiu, išimkite akumuliatorių iš prietaiso.

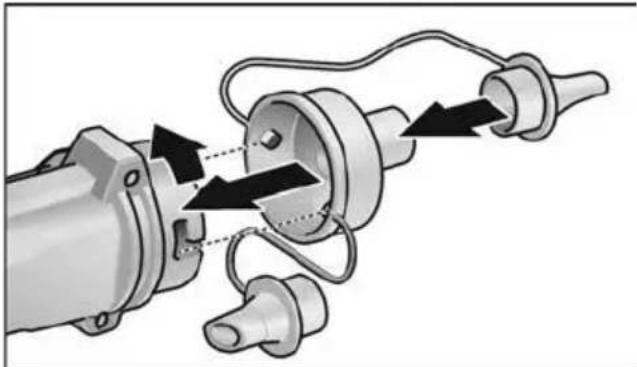

Montavimas prie sudūrimo jungties

Adapterj sudūrimo jungtyje užfiksuokite lengvai pasukdami prieš laikrodžio rodyklę.
■ Patikrinkite, ar adapteris tinkamoje padėtyje!
■ Uždėkite tinkamus mažinimo antgalius.

Išmontavimas

■ Išmontuojama atvirkščia eilės tvarka.

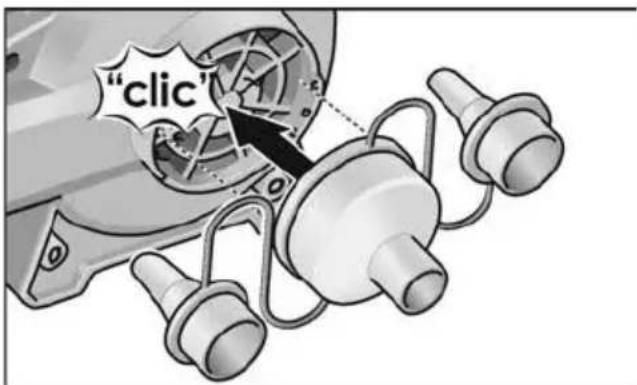

Montavimas prie oro ¡leidimo angos

i NURODYMAS

Adapteris montuojamas prie oro ileidimo angos, kad susiurbtu orą.

"click"

■ Adapterj uždėkite ant oro įleidimo angos.
■ Uždėkite tinkamus mažinimo antgalius.

Išmontavimas

■ Išmontuojama atvirkščia eilės tvarka.

jjungimas ir išjungimas

ATSARGIA!!

• Elektros įrankio antgalio niekada nenukreipkite į kitą žmogų ar patį save.
• Dévèkite apsauginę aprangą: apsauginius akinius, respiratorių, jeigu dirbant su elektros įrankiu kyla dulkių sūkuriai. Taip pat rekomenduojama dirbant su elektros įrankiu avėti neslystančią avalynę, dévėti ilgas kelnes ir mūvėti pirštines.
• Plaukus ir drabužius laikykite toliau nuo angų ir judančių dalių.

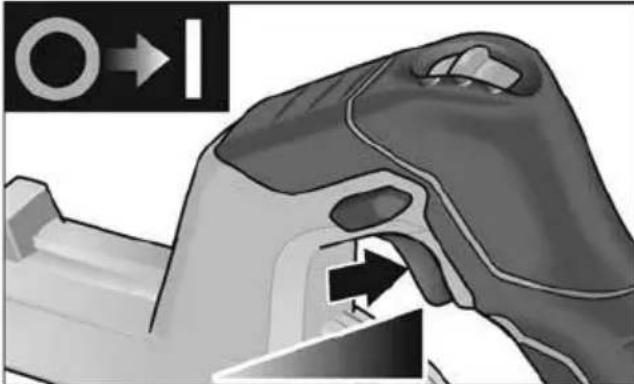

ljungimas trumpalaikio darbo režimui be fiksavimo

■ Jungiklj paspauskite ir laikykite paspaustą.
■ Norėdami išjungti, jungiklj atleiskite.

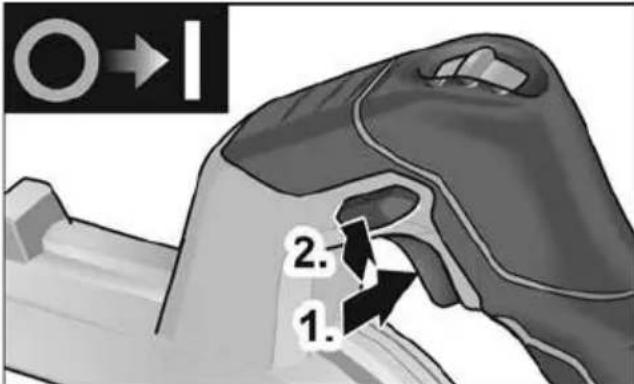

ljungimas ilgalaikio darbo režimui su fiksavimu

2. 1.

■ Jungiklj paspauskite ir laikykite paspaustą (1.).
■ Norėdami užfiksuoti, laikykite nuspaudę užfiksavimo mygtuką (2.) ir atleiskite jungiklj.

■ Norėdami išjungti įrankį, trumpai paspauskite jungiklj ir atleiskite.

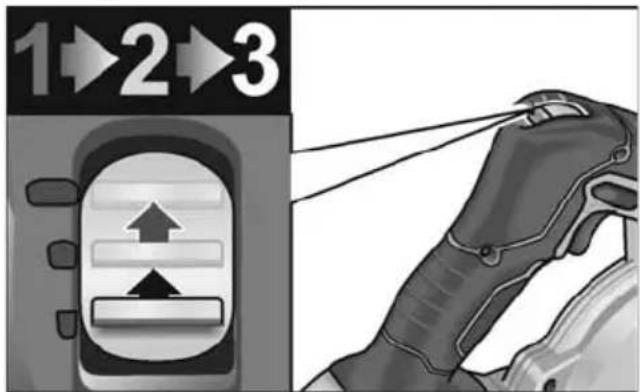

Sūkių skaičiaus parinktis

1→2→3

Galima rinktis iš 3-jų sūkių skaičių pakopų nuo 10.600 iki 18.000 aps./min..

Darbas jrankiu

ATSARGIA!!

Išjungus orpūtė dar kurį laiką veikiah.

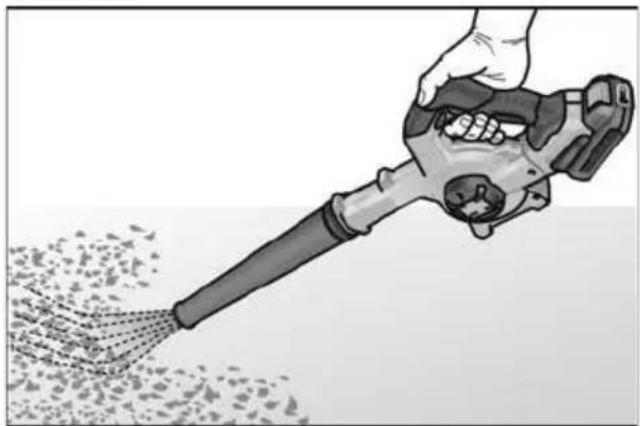

Pūtimas

1. Sumontuokite antgali.
2. [statykite akumuliatorių.

3. Reikalingai pakopai nustatykite sūkių skaičių.

4. Elektrinį įrankį suimkite viena ranka už rankenos ir atsistokite į darbinę padėtį.

5. Prietaiso jungimas.

Baigus darba:

1. jungiklj atleiskite.

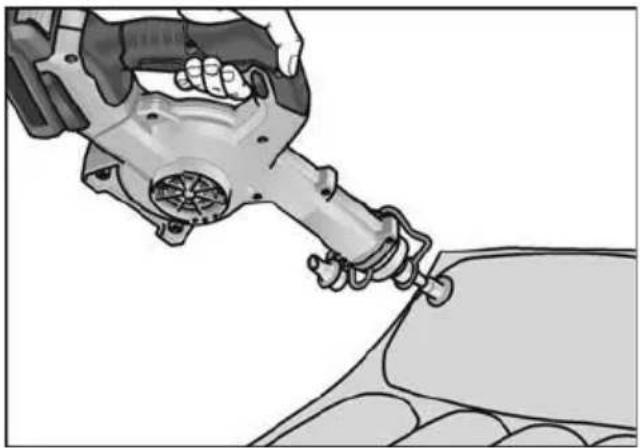

Oro ipūtimas

1. Prie sudūrimo jungties sumontuokite adapterį ir tinkančius mažinimo antgalius.
2. [statykite akumuliatorių.
3. Mažinimo antgalius atidžiai pritaikykite.
4. Reikalingai pakopai nustatykite sūkių skaičių.
5. Elektrinį įrankį suimkite viena ranka už rankenos ir atsistokite į darbinę padėtį.
6. Prietaiso jungimas.

Baigus darba:

1. jungiklj atleiskite.

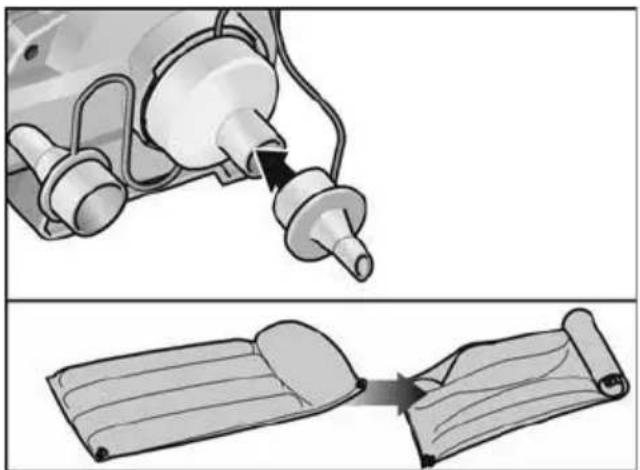

Oro išsiurbimas

1. Prie oro jleidimo angos sumontuokite adapterj ir tinkančius mažinimo antgalius.
2. |statykite akumuliatorių.

3. Mažinimo antgalius atidžiai pritaikykite.

4. Reikalingai pakopai nustatykite sūkių skaičių.

5. Elektrinį įrankį suimkite viena ranka už rankenos ir atsistokite į darbinę padėtį.
6. Prietaiso jungimas.
   Baigus darba:
7. jungiklj atleiskite.

Krovimo prietaisas

1 Akumuliatoriaus įstatymo skyrius
2 Kontaktai
3 Ventiliacijos plyšiai
4 Eksploatavimo büklès indikatoriaus ekranas
5 El. tinklo laidas su el. tinklo kištuku

Krovimo prietaisas CA 10.8/18.0 yra skirtas jkrauti toliau nurodyto tipo FLEX akumuliatorius:

Nurodymai, kurių laikantis akumuliatorius bus naudojamas ilgiau

ATSARGIA!!

• Niekada nekraukite akumuliatoriaus žemesnéje nei 0 °C arba aukštesnéje nei 55 °C temperatūroje.
• Akumuliatoriaus nekraukite labai drégnoje aplinkoje arba aukštoje temperatūroje.
• Neuždenkite kraunamo akumuliatoriaus ir krovimo prietaiso.
• Baigę krauti ištraukite krovimo prietaiso el. tinklo kištuką.

Kraunant akumuliatorius ir krovimo prietaisas įkaista. Tai yra normalu! Ličio jonų akumuliatoriai neturi žinomo „atminties efekto“. Vis dėlto reikėtų prieš kraunant visiškai iškrauti akumuliatorių ir jį ikrauti iki galo.

Jei akumuliatoriaus ilgai nenaudosite, jī šiek tiek įkraukite ir laikykite vėsioje vietoje.

Krovimas

ATSARGIA!!

[ tiekiamą krovimo prietaisą įstatykite tik originalų akumuliatorių.

■ Prijunkite krovimo prietaiso el. tinklo kištuką. Ekrano fono apšvietimas jsijungia 2 sekundėms ir paskui vėl užgęsta. Pasirodo „OK“ (Gerai).

■ Akumuliatorių i prietaisą stumkite, kol jis užsifiksuos.

– Ekrane pakaitomis rodoma likusi krovimo trukmė (kol akumuliatorius visiškai jkraunamas) ir grafinis jkrovimo būklės rodmuo.
– Jei akumuliatorius jkrautas mažiau nei 80 %, ekrano fonas yra apšviestas oranžine spalva.
– Kai akumuliatorius yra ikrautas daugiau nei 80 %, ekranas šviečia žaliai ir pasirodo „OK“ (Gerai).

■ Akumuliatorius yra visiškai įkrautas, kai pasirodo rodmuo

Žalias ekrano apšvietimas išsijungia netrukus.

■ Išimkite akumuliatorių iš krovimo prietaiso.

1. 2.

■ Ištraukite kištuką iš tinklo lizdo.

i NURODYMAS Jei įstačius akumuliatorių į krovimo prietaisą ekranas mirksi, vadinasi, sugedo akumuliatorius arba krovimo prietaisas.

Ekranas mirksi lėtaí. Fonas apšviestas oranžine spalva.

Akumuliatorius per karštas arba per šaltas. Kai akumuliatorius jkaista iki krovimo temperatūros (nuo 0 °C iki 55 °C), jis pradedamas krauti.

Ekranas mirksi greitai. Fonas apšviestas raudona spalva.

Išimkite akumuliatorių iš krovimo prietaiso ir vėl įstatykite. Jei pasirodo tas pats rodmuo, vadinasi, akumuliatorius sugedo. Pakeiskite akumuliatorių arba nuneškite patikrinti į kvalifikuotas dirbtuves.

Jei įstačius kitą akumuliatorių vėl pasirodo šis klaidos pranešimas, vadinasi, sugedo krovimo prietaisas. Krovimo prietaisą nuneškite patikrinti į kvalifikuotas dirbtuves.

Techninis aptarnavimas ir priežiūra

¡SPÉJIMAS!

Prieš pradėdami bet kokius darbus su elektriniu įrankiu, išimkite akumuliatorių iš prietaiso.

Valymas

Elektrinio įrankio valymas

¡SPÉJIMAS!

Nenaudokite vandens arba skystų valiklių.

Prieš atlikdami bet kokius įrankio priežiūros ar kt. darbus, ištraukite kištuką iš elektros tinklo lizdo. Nenaudokite vandens arba skystų valiklių.

■ Nešvarumus ir dulkes nuo korpuso valykite teptuku arba sausa servetėle.

Remontas

Remontuoti atiduokite tik i gamintojo igaliotas dirbtuves.

NURODYMAS

Garantiniu laikotarpiu neleistina atsukti sraigtų variklio korpuse. Jei nesilaikysite šio reikalavimo, gamintojo garantiniai įsipareigojimai negalios.

Atsarginės dalys, priedai ir reikmenys

Informaciją apie kitus priedus, ypač įdedamuosius darbo įrankius (antgalius), rasite gamintojo kataloguose.

Surinkimo brėžinius ir atsarginių dalių sąrašus rasite mūsų pagrindiniame puslapyje: www.flex-tools.com

Nurodymai utilizuoti

¡SPÉJIMAS!

Prieš utilizuodami netinkamus naudoti elektrinius įrankius, juos sugadinkite:

– nupjaukite prie el. tinklo jungiamų elektrinių įrankių kabelį,
- iš elektrinių įrankių su akumuliatoriumi išimkite akumuliatorių.

Tik ES šalyse:

Neišmeskite elektrinių įrankių į buitinių atliekų konteinerius!

Pagal Europos direktyvą 2012/19/ES dėl elektros ir elektroninės įrangos atliekų ir pagal šalies vidaus įstatymus pasenę elektriniai įrankiai turi būti renkami atskirai ir utilizuojami arba perdirbami taip, kad nekenktų aplinkai.

Antrinis žaliavų naudojimas vietoje atliekų tvarkymo.

Prietaisą, priedus ir pakuotę reikėtų atiduoti aplinką tausojančiam antriniam panaudojimui. Kad būtų galima tinkamai išrūšiuoti perdirbimui, plastikinės dalys yra paženklintos.

ISPÉJIMAS!

Nemeskite akumuliatorių i buitines atliekas, ugni arba vandenį. Atitarnavusių akumuliatorių neatidarykite.

Tik ES šalyse:

Pagal Europos direktyvą 2006/66/EK, pažeisti ir išeikvoti akumuliatoriai bei baterijos turi būti surenkami atskirai ir perdirbami aplinkai nekenksmingu būdu.

NURODYMAS

Informaciją apie utilizavimo galimybes gausite iš pardavėjo!

C ∈-Atitikimo deklaracija

Atsakingai pareiškiame, kad skirsnyje „Techniniai duomenys“ aprašytas gaminys atitinka toliau nurodytus standartus arba normatyvinius dokumentus:

EN 62841, EN 15503, EN 60335, EN 50636 pagal direktyvų 2014/30/ES, 2006/42/EK, 2011/65/ES apibrėžtis.

Už techninę dokumentaciją atsakingas: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Eckhard Rühle Manager Research & Development (R & D)

Atsakomybės pašalinimas

Gamintojas ir jo atstovai neatsako už nuostolius ir negautą pelną dėl darbinės veiklos nutraukimo, kurį sukėlė gaminys arba trūkstama galimybė naudotis gaminiu. Gamintojas ir jo atstovai neatsako už nuostolius, atsiradusius dėl naudojimo ne pagal paskirtį arba kartu su kitų gamintojų gaminiais.
