BW 18.0-EC - Pihalnik Flex - Brezplačna navodila za uporabo

Vrsta izdelka	Brezžični puhalnik
Znamka	Flex
Model	BW 18.0-EC
Nazivna napetost	18 V
Teža brez akumulatorja	1,28 kg
Teža akumulatorja (5,0 Ah)	0,72 kg
Najvišja hitrost zraka	80 m/s
Največji pretok zraka	3,11 m³/min
Hitrosti motorja (položaji 1/2/3)	10.600 / 14.200 / 18.000 vrt/min
Raven zvočnega tlaka	75 dB(A)
Raven zvočne moči	95 dB(A)
Vrsta akumulatorja	Litij-ionski, 18 V
Priporočena kapaciteta akumulatorja	2,5 ali 5,0 Ah
Kompatibilni polnilnik	CA 10.8/18.0
Glavne uporabe	pihanje, napihovanje, sesanje
Dodatne funkcije	spremenljiva hitrost v 3 položajih, neprekinjeno delovanje z zaklepanjem
Vzdrževanje in čiščenje	Čistite s suhim stisnjenim zrakom; ne uporabljajte vode ali tekočin.
Zahtevana varnostna oprema	zaščitna očala, protihrupne slušalke, maska proti prahu
Rezervni deli in dodatki	nastavek, redukcijski nastavek, adapter, akumulator, polnilnik
Popravila	izključno pri pooblaščenem servisu; ne odvijajte vijakov ohišja motorja
Skladnost	CE, EN 62841, EN 15503, EN 60335, EN 50636

Pogosto zastavljena vprašanja - BW 18.0-EC Flex

Kako namestiti akumulator na puhalnik?

Potisnite napolnjen akumulator v predel, dokler se popolnoma ne zaskoči. Zvočni klik potrdi pritrditev. Za odstranitev pritisnite stranske sprostitvene gumbe in potegnite akumulator nazaj.

Kako zamenjati nastavek puhalnika?

Prepričajte se, da je akumulator odstranjen. Za namestitev nastavka ga nataknite na bajonetni priključek in rahlo zavrtite v nasprotni smeri urinega kazalca. Preverite pritrditev. Demontaža poteka v obratnem vrstnem redu.

Ali je napravo mogoče uporabljati v načinu sesanja?

Da, namestite adapter na dovod zraka (na zadnji strani naprave), nato pritrdite ustrezen redukcijski nastavek. Naprava nato sesa ostanke. Pred uporabo se prepričajte, da je adapter dobro pritrjen.

Kako napolniti akumulator?

Priključite polnilnik CA 10.8/18.0 na električno vtičnico. Popolnoma vstavite akumulator v polnilnik. Zaslon prikaže preostali čas in raven napolnjenosti. Ko je polnjenje končano (zelen prikaz 'OK'), odstranite akumulator.

Katerih varnostnih ukrepov je treba upoštevati?

Vedno nosite zaščitna očala, protihrupne slušalke in masko proti prahu. Nikoli ne usmerjajte nastavka proti osebam ali sebi. Napravo hranite stran od dežja in vlage. Med delovanjem imejte prste proč od odprtin.

Kakšna je raven hrupa naprave?

Raven zvočnega tlaka je 75 dB(A), raven zvočne moči pa 95 dB(A). Priporočljivo je nošenje protihrupnih slušalk, ko raven preseže 85 dB(A).

Kako vzdrževati puhalnik?

Redno čistite notranjost ohišja in motor s suhim stisnjenim zrakom. Nikoli ne uporabljajte vode ali tekočih izdelkov. Za polnilnik odstranite prah s krtačo ali suho krpo. Pred čiščenjem vedno odklopite.

Kako shraniti akumulator, če ga dlje časa ne uporabljate?

Akumulator shranite delno napolnjen (približno 50 %) na hladnem in suhem mestu. Izogibajte se ekstremnim temperaturam. Ne shranjujte ga popolnoma izpraznjenega ali popolnoma napolnjenega, da podaljšate življenjsko dobo.

Kaj storiti, če zaslon polnilnika utripa rdeče?

Hitro utripanje z rdečo osvetlitvijo ozadja pomeni napako akumulatorja. Odstranite akumulator in ga ponovno vstavite. Če težava ne izgine, je akumulator okvarjen in ga je treba zamenjati. Če drug akumulator deluje, je polnilnik vzrok.

Kje najti rezervne dele in dodatke?

Oglejte si spletno mesto www.flex-tools.com za razstavljene poglede in sezname rezervnih delov. Dodatki vključujejo nastavke, adapterje, akumulatorje in polnilnike. Za popravila se obrnite na pooblaščeni servis Flex.

NAVODILA ZA UPORABO BW 18.0-EC Flex

Sigurnosne napomene za akumulatorsko puhalo

POZOR!

Simboli, ki se uporabljajo v teh navodilih. 183

Simboli na električnem orodju ..... 183

Za vašo varnost ..... 183

Tehnične specifikacije ..... 185

Pregled....186

Navodila za uporabo 187

Vzdrževanje in nega. 191

Podatki o odlaganju ..... 192

Izjava o skladnosti C.€ 192

Izjava o omejitvi odgovornosti ..... 192

Simboli, ki se uporabljajo v teh navodilih

OPOZORILO!

Če opozorila ne upoštevate, lahko povzročite smrt ali zelo hude poškodbe.

POZOR!

Označuje morebitno nevarno situacijo.

Če opozorila ne upoštevate, lahko povzročite rahle poškodbe ali materialno škodo.

OPOMBA

Označuje nasvete o uporabi in pomembne informacije.

Simboli na električnem orodju

Pred vklopom električnega orodja preberite navodila za uporabo!

Nosite očala!

Nosite zaščito sluha!

Zavarujte orodje pred dežjem ali vlago!

Zagotovite varnostno razdaljo do drugih oseb in predmetov!

Informacije o odlaganju stare naprave (oglejte si stran 192)!

Za vašo varnost

OPOZORILO!

Pred uporabo električnega orodja preberite naslednje priloge in ravnajte v skladu z njihovo vsebino:

• ta navodila za uporabo,
• splošna varnostna navodila za ravnanje z električnimi orodji, ki so vam na voljo v priloženem dokumentu (št. dokumenta: 315.915),
• trenutno veljavna pravila na mestu uporabe in predpise o preprečevanju nesreč.

Električno orodje je zasnovano v skladu s tehničnimi standardi in veljavnimi predpisi za tehnično varnost.

Kljub temu lahko pride pri njegovi uporabi do nevarnosti za življenje in telo uporabnika ali tretjih oseb in do škode na orodju oz. do druge materialne škode.

Električno orodje je dovoljeno uporabljati le

- v predvidene namene in

- v brezhibnem stanju.

Napake, ki ogrozijo varnost, je treba nemudoma odpraviti.

Predvidena uporaba

Akumulatorski puhalnik BW 18.0-EC je namenjen

– profesionalni uporabi v industriji in obrti. Možna področja uporabe so čiščenje lesenih oblancev in drugih grobih delcev z velikih površin s pomočjo stisnjenega zraka.

Prepovedano je naslednje:

-pihanje vročih, gorljivih ali eksplozivnih materialov.

-pihanje prahu, ki je klasificiran kot nevarna snov ali vsebuje nevarne materiale (npr. prah trdega lesa ali kremen v betonskem prahu).

Varnostna navodila za akumulatorske puhalnike

OPOZORILO!

Vsa varnostna opozorila in navodila v teh navodilih za uporabo je treba prebrati in upoštevati. V primeru neupoštevanja opozoril in navodil lahko pride do električnega udara, požara in/ali resnejših poškodb. Ta navodila skrbno shranite za kasnejšo uporabo.

■ Pazite, da delci, ki odletavajo, ne poškodujejo oseb v bližini.
■ Med uporabo električnega orodja ne segajte s prsti v bližino odprtin električnega orodja. Puhalnik je dovoljeno uporabljati le z nameščeno šobo. Vrteči se ventilator lahko povzroči poškodbe.
■ Ne pihajte zdravju škodljivih snovi, npr. prahu bukovega ali hrastovega lesa kamenega prahu ali azbesta. Ti materiali so rakotvorni.
■ Ne pihajte tekočin. Vdor tekočin poveča tveganje električnega udara.
■ Zavarujte napravo pred dežjem in vlago. Vdor vode v motor povečuje nevarnost električnega udara.
■ Poskrbite za dobro prezračevanje delovnega mesta.
■ Nosite dodatno osebno zaščitno opremo, kot so zaščitna očala in dihalna maska. Če nosite ustrezno zaščitno opremo za dane pogoje, zmanjšate tveganje zaradi nevarnih snovi.

Hrup in tresljajin

Vrednosti hrupa in tresljajev so bili določeni v skladu s standardom EN 15503.

S stopnjo A ocenjen nivo hrupa orodja običajno znaša:

–Raven zvočne moči: 95 dB(A);

-Negotovost K: 3 dB.

Skupna vrednost tresljajev:

-Emisijska vrednost a h: < 2,5 m/s

-Negotovost K: 1,5 m/s ^2

OPOZORILO!

Podane merilne vrednosti veljajo za nove naprave. Z dnevno uporabo se vrednosti hrupa in vibracij spremenijo.

OPOMBA

V teh navodilih podan nivo hrupa ustreza merilnemu postopku iz evropske smernice EN 15503 in ga lahko uporabite za primerjavo z drugimi električnimi orodji. Primeren je tudi za začasno oceno obremenitve s hrupom. Podan nivo hrupa predstavlja obremenitev pod glavnimi vrstami uporabe električnega orodja.

Ce pa se električno orodje uporablja za drug namen z razlikujočimi mešalnimi orodji ali z nezadovoljivim vzdrževanjem, lahko nivo hrupa odstopa od podanega. To lahko obremenitev s hrupom preko celotnega delovnega časa očitno poveča.

Za eno natančno oceno obremenitve s hrupom je treba upoštevati tudi čas. ko je naprava izključena ali pa sicer teče, ampak se dejansko ne uporablja. To lahko obremenitev s hrupom preko celotnega časa občutno zmanjša.

Določite tudi dodatne varnostne ukrepe za zaščito upravljavca orodja pred izpostavljanjem hrupu, kot na primer: vzdrževanje električnega orodja in mešalnega orodja, ohranjanje toplote rok, organizacija mešalnih postopkov.

POZOR!

Pri ravni zvočnega tlaka nad 85 dB(A) uporabljajte zaščito za ušesa.

Tehnične specifikacije

		BW 18.0-EC
Vrsta naprave Akumulatorski puhalnik
Nazivna napetost V 18
Akumulatorska baterija Ah		2,55,0
Čas polnjenja min max. 45
Število vrtljajev v prostem teku- 1. stopnja- 2. stopnja- 3. stopnja	vrt/minvrt/minvrt/min	10.60014.20018.000
najv. hitrost zraka m/s 80
najv. pretok zraka	m^3/min	3,11
Teža v skladu s postopkom „EPTA 01/2003“(brez akumulatorske baterije)	kg 1,28
Teža, akumulatorska baterija (5,0 Ah)	kg 0,72

Pregled

1 R o č a j
2 Stikalo za vklop in izklop
3 Blokirni gumb za zaklepanje
4 Regulacija količine zraka s 3 stopnjami
5 Vstopna odprtina za zrak
6 Bajonetni priključek
7 Š o b a

8 Reducirne šobe
9 Adapter

10 Reža za vstavljanje akumulatorske baterije
11 Litij-ionska akumulatorska baterija
12 Gumb za deblokado akumulatorske baterije
13 Prikaz stanja napolnjenosti akumulatorske baterije

Navodila za uporabo

OPOZORILO!

Pred vsemi deli na električnem orodju odstranite akumulatorsko baterijo.

Pred vklopom električnega orodja

Odstranite embalažo in preverite, da je pošiljka popolna in nepoškodovana.

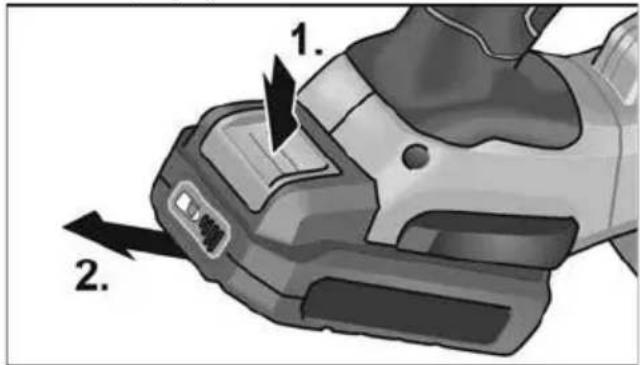

Vstavljanje/menjava akumulatorske baterije

■ Napolnjeno akumulatorsko baterijo v električno orodje potisnite tako daleč, da se popolnoma zaskoči.

■ Za izvzemanje pritisnite gumb za sprostitev (1.) in izvlecite akumulatorsko baterijo (2.).

Če orodja dalj časa ne uporabljate, zaščitite kontakte akumulatorske baterije. Nepritrjeni kovinski deli lahko povzročijo kratek stik kontaktov, kar privede do nevarnosti eksplozije in požara!

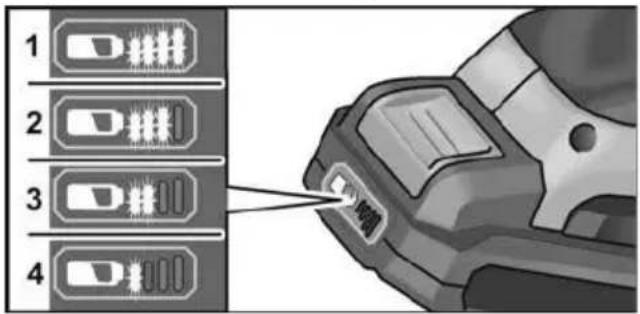

Stanje napolnjenosti akumulatorske baterije

■ S pritiskom na tipko lahko z LED-diod odčitate stanje napolnjenosti akumulatorskih baterij.

Prikaz ugasne po 5 sekundah.

Če utripa ena od LED-diod, je treba napolniti akumulatorsko baterijo. Če po pritisku na tipko ne sveti nobena LED-dioda, je akumulatorska baterija pokvarjena in jo je treba zamenjati.

Pritrjevanje šobe

OPOZORILO!

Pred vsemi deli na električnem orodju odstranite akumulatorsko baterijo.

Montaža

■ Šobo na bajonetnem priključku narahlo obrnite v levo, da se zaskoči.
■ Preverite, ali je adapter trdno nameščen!
■ Odstranjevanje poteka v obratnem vrstnem redu.

Demontaža

Pritrjevanje reducirnih šob

OPOZORILO!

Pred vsemi deli na električnem orodju odstranite akumulatorsko baterijo.

Namestitev na bajonetni priključek

Namestitev na vstopno odprtino za zrak

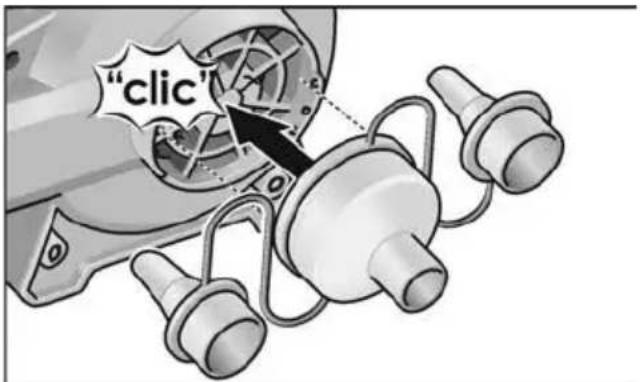

OPOMBA

Adapter namestite na vstopno odprtino za zrak, da sesa zrak.

■ Adapter nataknite na vstopno odprtino za zrak.

■ Nataknite ustrezno reducirno šobo.

Demontaža

- Odstranjevanje poteka v obratnem vrstnem redu.

Vklop in izklop

POZOR!

• Šobe električnega orodja nikoli ne usmerjajte v druge osebe ali vase.
• Uporabljajte osebno zaščitno opremo: zaščitna očala, zaščito za ušesa ter dihalno masko za primer, da se med delovanjem električnega orodja dvigne prah. Poleg tega priporočamo, da med delom z električnim orodjem nosite trdo obutev, dolge hlače in rokavice.
• Las in oblačil ne približujte odprtinam in premikajočim se delom.

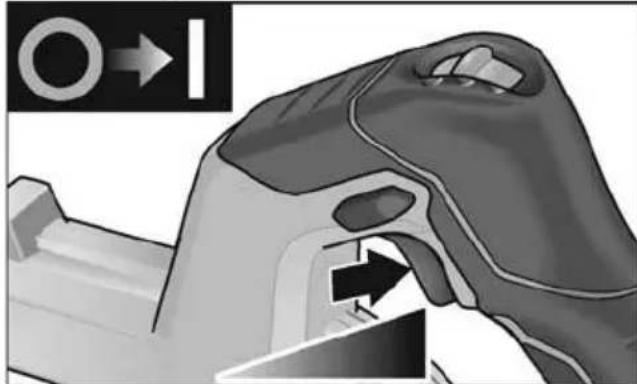

Kratko delovanje brez uporabe prekucnega stikala

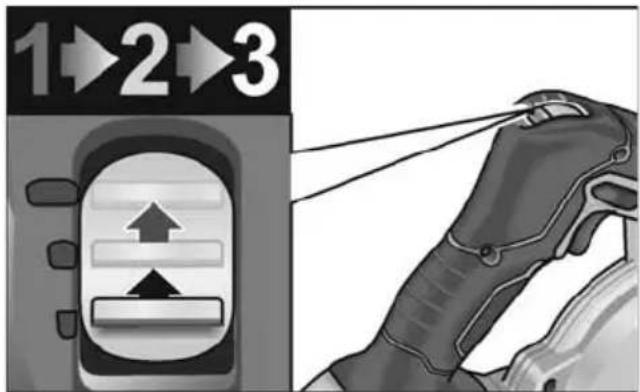

Izbira števila vrtljajev

Število vrtljajev je mogoče prednastaviti na eno izmed 3 stopenj med 10.600 in 18.000 vrt/min.

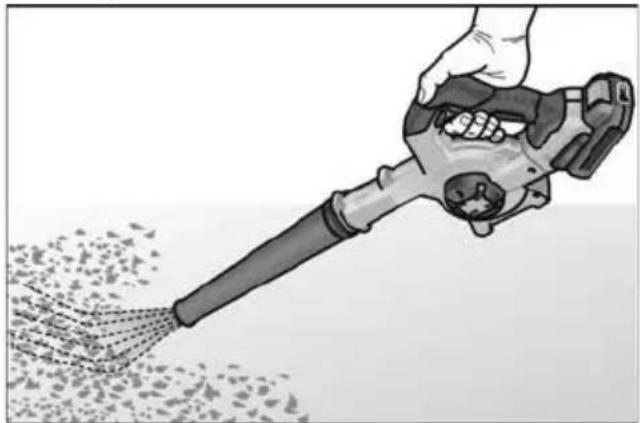

Delo z električnim orodjem

POZOR!

Po izklopu se ventilator še nekaj časa vrti. Pihanje

1. Namestite šobo.
2. Vstavite akumulatorsko baterijo.

3. Število vrtljajev nastavite na želeni nivo.

4. Z eno roko primite električno orodje za ročaj in ga namestite v delovni položaj.

5. Vklopite orodje.

Po končanem delu:

1. Spustite stikalo.

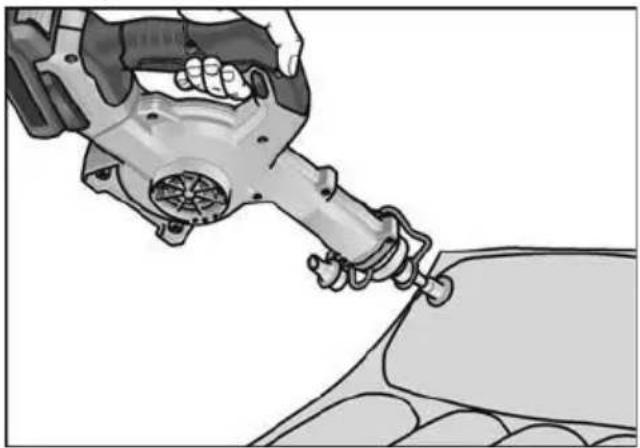

Pihanje zraka

1. Adapter z ustrezno reducirno šobo namestite na bajonetni priključek.
2. Vstavite akumulatorsko baterijo.
3. Natančno namestite reducirno šobo.
4. Število vrtljajev nastavite na želeni nivo.
5. Z eno roko primite električno orodje za ročaj in ga namestite v delovni položaj.
6. Vklopite orodje.
   Po končanem delu:
7. Spustite stikalo.

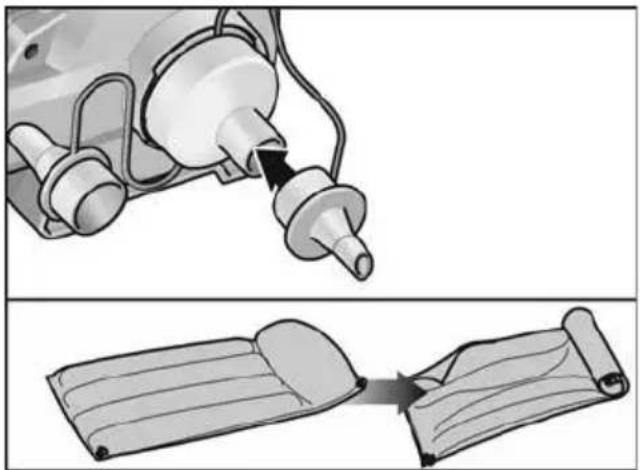

Sesanje zraka

1. Adapter z ustrezno reducirno šobo namestite na vstopno odprtino za zrak.
2. Vstavite akumulatorsko baterijo.
3. Natančno namestite reducirno šobo.

4. Število vrtljajev nastavite na želeni nivo.

5. Z eno roko primite električno orodje za ročaj in ga namestite v delovni položaj.

6. Vklopite orodje.

Po končanem delu:

1. Spustite stikalo.

Polnilnik

1 Reža za vstavljanje akumulatorske baterije
2 Kontakti
3 Prezračevalne reže
4 Zaslon za prikaz delovnega stanja
5 Omrežni kabel z omrežnim vtičem

Polnilnik CA 10.8/18.0 je namenjen polnjenju akumulatorskih baterij podjetja FLEX naslednjih vrst:

Nasveti za dolgo življenjsko dobo akumulatorske baterije

POZOR!

• Akumulatorskih baterij nikdar ne polnite pri temperaturah pod 0 °C oz. pri temperaturah nad 55 °C.
• Akumulatorskih baterij ne polnite v okoljih z visoko stopnjo vlage v zraku oz. pri visokih okoljskih temperaturah.
• Akumulatorskih baterij in polnilnika med polnjenjem ne prekrivajte.
• Omrežni vtič polnilnika po končanem polnjenju izvlecite iz vtičnice.

Med polnjenjem se akumulatorska baterija in polnilnik segrejeta. To je povsem običajno! Litij-ionske akumulatorske baterije nimajo znanega „spominskega učinka“. Kljub temu je treba akumulatorsko baterijo pred polnjenjem popolnoma izprazniti in dovoliti, da se polnjenje v celoti zaključi.

Če akumulatorskih baterij dalj časa ne boste uporabljali, jih shranite v delno napolnjenem stanju in pri hladnih temperaturah.

Polnjenje

POZOR!

V priložen polnilnik je dovoljeno vstaviti samo originalne akumulatorske baterije.

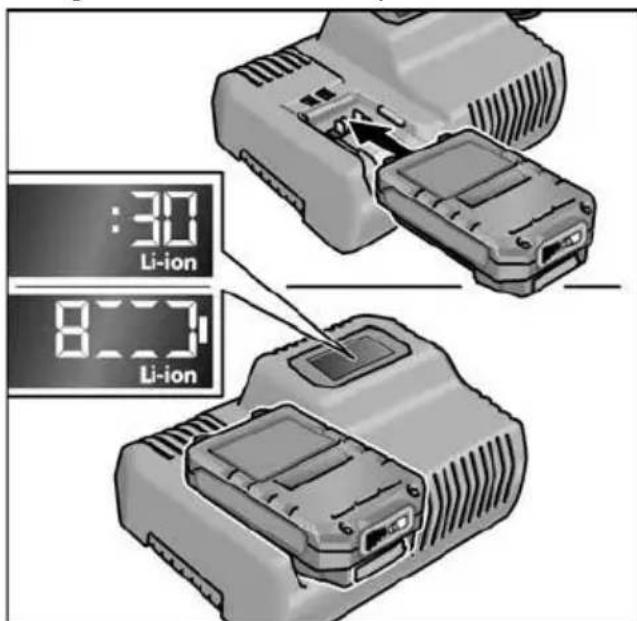

Vtič polnilnika priključite na električno omrežje. Osvetlitev ozadja zaslona za dve sekundi zasveti zeleno, nato znova ugasne. Prikaže se napis OK.

■ Akumulatorsko baterijo potisnite v polnilnik tako daleč, da se popolnoma zaskoči.

– Na zaslonu se izmenično prikazujeta preostali čas polnjenja (do popolne napolnjenosti akumulatorske baterije) in grafičen prikaz napolnjenosti.
– Osvetlitev ozadja zaslona sveti oranžno, ko je stanje napolnjenosti akumulatorske baterije manj kot 80 %.
– Ko je akumulatorska baterija napolnjena 80 % ali več, zaslon sveti zeleno in prikaže se napis OK.

■ Akumulatorska baterija je povsem napolnjena, ko se prikaže

Zelena osvetlitev ozadja po krajšem času ugasne.

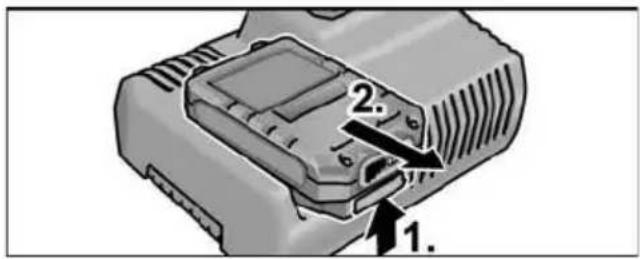

■ Akumulatorsko baterijo izvzemite iz polnilnika.

■ Izvlecite vtič iz vtičnice.

i OPOMBA

Če po vstavitvi akumulatorske baterije v polnilnik zaslon utripa, je na akumulatorski bateriji ali na polnilniku prišlo do napake.

Zaslon utripa počasi. Oranžna osvetlitev ozadja.

Akumulatorska baterija je prevroča oz. prehladna. Ko akumulatorska baterija doseže temperaturo za polnjenje (0 °C ...55 °C), se polnjenje začne.

Zaslon utripa hitro. Rdeča osvetlitev ozadja.

Akumulatorsko baterijo odstranite iz polnilnika in jo znova vstavite. Če prikaz ostane nespremenjen, je akumulatorska baterija v okvari. Zamenjajte akumulatorsko baterijo oz. jo odnesite v specializirano delavnico, da jo preverijo.

Če se enako sporočilo pojavi, tudi ko uporabite drugo akumulatorsko baterijo, je prišlo do okvare polnilnika. V specializirani delavnici naj preverijo polnilnik.

Vzdrževanje in nega

OPOZORILO!

Pred vsemi deli na električnem orodju odstranite akumulatorsko baterijo.

Čiščenje

Čiščenje električnega orodja

OPOZORILO!

Ne uporabljajte vode ali tekočih čistilnih sredstev.

■ Notranjost ohišja z motorjem redno izpihujte s suhim stisnjenim zrakom.

Polnilnik

OPOZORILO!

Pred vsemi deli izvlecite vtič iz vtičnice. Ne uporabljajte vode ali tekočih čistilnih sredstev.

■ Umazanijo in prah z ohišja odstranite s čopičem ali suho krpo.

Popravila

Popravila lahko izvede samo pooblaščena servisni center za stranke.

i OPOMBA

Med garancijsko dobo ne odstranjujte vijakov z ohišja motorja. V primeru neupoštevanja prenehajo veljati garancijske obveznosti proizvajalca.

Nadomestni deli in pripomočki

Dodaten pribor, še posebej brusilne nastavke, si lahko ogledate v katalogu proizvajalca.

Eksplozijsko risbo in sezname nadomestnih delov najdete na naši spletni strani: www.flex-tools.com

Podatki o odlaganju

OPOZORILO!

Odslužena električna orodja pred odstranitvijo naredite neuporabna:

• pri električnih orodjih s kablom to storite tako, da odstranite priključni kabel,
• iz akumulatorskih električnih orodij pa odstranite akumulatorsko baterijo.

Samo za drzave EU:

Električnih orodij ne odstranite med gospodinjske odpadke!

V skladu z Direktivo 2012/19/EU o odpadni električni in elektronski opremi ter prenosom v nacionalno pravo je treba rabljena električna orodja zbrati ločeno in reciklirati na okolju prijazen način.

Recikliranje materialov namesto odstranjevanja odpadkov.

Orodje, pribor in embalažo je treba oddati v okolju prijazno recikliranje. Plastični deli so označeni, da boste lahko dele ustrezno ločili za recikliranje.

OPOZORILO!

Akumulatorskih baterij/baterij ne vrzite med gospodinjske odpadke, v ogenj ali v vodo. Odsluženih akumulatorskih baterij ne odpirajte.

Samo za drzave EU:

V skladu z Direktivo 2006/66/ES

morate okvarjene ali obrabljene akumulatorske baterije/baterije zbirati ločeno in jih okolju prijazno reciklirati.

OPOMBA

Glede možnosti odstranjevanja se obrnite na pooblaščenega prodajalca!

Izjava o skladnosti C €

Na lastno odgovornost izjavljamo, da je izdelek, opisan v "Tehnične specifikacije", skladen z naslednjimi standardi ali normativnimi dokumenti:

EN 62841, EN 15503, EN 60335,

EN 50636 v skladu z določbami iz direktiv 2014/30/EU, 2006/42/ES, 2011/65/EU.

Odgovornost za tehnično dokumentacijo:

Proizvajalec in njegov zastopnik nista odgovorna za kakršno koli škodo in izgubo dobička zaradi prekinitve poslovanja, ki je posledica izdelka ali nemogoče uporabe izdelka.

Proizvajalec in njegov zastopnik nista odgovorna za kakršno koli škodo, ki je nastala zaradi nepravilne uporabe električnega orodja ali njegove uporabe z izdelki drugih proizvajalcev.

Cuprins
