BRUKSANVISNING BW 18.0-EC Flex

Brug også personlig beskyttelsesudstyr som f.eks. beskyttelsesbriller og støvmaske.

■ Fjern snavs og støv fra huset med en pensel eller tørre klude.

Reparationer

Reservedele og tilbehør

Symboler som brukes 83

Symbolene på apparatet ..... 83

For din egen sikkerhet 83

Støy og vibrasjon 84

Tekniske data....85

Et overblikk. 86

Bruksanvisning....87

Vedlikehold og pleie. 91

Henvisninger om skroting.... 91

C€-Konformitet. 92

Utelukkelse av ansvar 92

Symboler som brukes

ADVARSEL!

Gjør oppmerksom på en umiddelbar truende fare. Det er kan oppstå livsfare eller fare for alvorlige skader dersom dette ikke blir fulgt.

FORSIKTIG!

Gjør oppmerksom på en situasjon som kan være farlig. Det kan oppstå skade på personer eller ting dersom dette ikke blir fulgt.

HENVISNING

Betyr tips og viktige informasjoner.

Symbolene på apparatet

Les igjennom disse før bruk!

Bruk øyevern!

Bruk hørselsvern!

Beskytt produktet mot regn og fuktighet!

Hold sikkerhetsavstand til personer og gjenstander!

For din egen sikkerhet

ADVARSEL!

Må leses igjennom og tas hensyn til før bruk av elektroverktøy:

Dette elektroverktøyet er bygget etter teknik-kens stand og anerkjente sikkerhetstekniske regler. Det kan allikevel oppstå skade for liv og levnet for brukeren eller tredje personer eller også skade på maskinen eller andre ting under bruken av maskinen. Elektroverktøyet må kun brukes

Feil på apparatet som har innflytelse på den tekniske sikkerheten må straks utbedres.

Forskriftsmessig bruk

Den batteridrevne blåseren BW 18.0-EC er beregnet for

-til profesjonelt bruk i industri og håndverk. Mulige bruksområder er rengjøring av store områder med trespon og andre grove partikler med trykkluft.

Ikke tillatt er

–Oppsamling av varme, brennbare eller eksplosive materialer.
–Oppsamling av støv som er klassifisert som farlig stoff eller inneholder farlige stoffer (f.eks. støv fra harde tresorter eller kvarts i betongstøv).

Sikkerhetsanvisninger for batteridrevne blåsere

ADVARSEL!

Alle sikkerhetshenvisningene og anvisningene i denne veiledningen må leses igjennom og følges. Feil når det gjelder å overholde advarsler og anvisningen kan forårsake elektrisk støt, brann og/eller alvorlige skader. Oppbevar denne veiledningen godt for senere bruk.

■ Pass på at ikke personer i nærheten skades av fremmedlegemer som slynges bort.
- Hold fingrene borte fra åpningene på elektroverktøyet under arbeidet. Bruk bare blåseren med påsatt munnstykke. Du kan bli skadet av den roterende blåseren.
■ Bruk ikke blåseren til å samle sammen helseskadelige stoffer, for eksempel bøke- eller eikestøv, steinstøv eller asbest. Disse stoffene anses som kreftkremkallende.
■ Bruk ikke blåseren til å samle sammen væsker. Inntrenging av væsker øker risikoen for elektrisk støt.
■ Maskinen må ikke utsettes for regn eller fuktighet. Dersom det kommer vann i motoren, øker risikoen for elektriske støt.
■ Sørg for god ventilasjon på arbeidsplassen.
■ Bruk personlig verneutstyr som vernebriller og åndedrettsmaske. Bruk av egnet verneutstyr reduserer eksponeringen for farlige stoffer.

Støy og vibrasjon

Lyd- og svingningsverdiene er målt i henhold til EN 15503. Det målte A lydnivået på apparatet er typisk: -Lydtrykknivå: 75 dB(A); -Lydeffektnivå: 95 dB(A); -Usikkerhet K: 3 dB. Hel svingningsverdi: -Emisjonsverdi a h: < 2,5 m/s -Usikkerhet K: 1,5 m/s

FORSIKTIG!

De angitte måleverdiene gjelder for nye apparater. Under den daglige bruken forandres lyd- og svingningsverdiene.

HENVISNING

Det svingningsnivået som er angitt i denne anvisningen er målt i henhold til et målemetode som er normert etter EN 15503, og kan brukes for sammenligning av elektroverktøy. Den egner seg også for en foreløpig vurdering av svingningsbelastningen. Det angitte svingningsnivået representerer de hovedsakelige bruken av elektroverktøyet. Dersom elektroverktøyet blir brukt for annen bruk med avvikende innsatsverktøy, eller det ikke foretas tilstrekkelig vedlikehold, kan svingningsnivået avvike. Dette kan føre til en tydelig forhøying av svingningsbelastningen for hele arbeidstiden. For en nøyaktig vurdering av svingningsbelastningen bør også tidene tas hensyn til hvor apparatet er slått av eller er i gang, men ikke blir brukt. Dette kan tydelig redusere svingningsbelastningen over hele arbeidstiden. Det bør fastlegges ekstra sikkerhetstiltak for vern av brukeren overfor svingninger, som f.eks. vedlikehold av elektroverktøy og innsatsverktøy, oppvarming av hendene, organisasjon av arbeidsforløpene.

FORSIKTIG!

Ved lydtrykk på over 85 dB(A) må det brukes hørselsvern.

Tekniske data

		BW 18.0-EC
Apparattype		Batteridrevet blåser
Merkespenning V 18
Batteri	Ah	2,55,0
Ladetid	min maks. 45
Tomgangsturtall
– Trinn 1	o/min	10.600
– Trinn 2	o/min	14.200
– Trinn 3	o/min	18.000
Maks. lufthastighet m/s 80
Maks. luftvolum	m3/min	3,11
Vekten er tilsvarende “EPTA-procedure 01/2003” (uten batteri)	kg 1,28
Vekt Batteri (5,0 Ah) kg 0,72

Et overblikk

1 Håndtak
2 Av/på-bryter
3 Låseknapp
4 Luftmengderegulering i tre trinn
5 Luftinntak
6 Bajonettlås
7 Munnstykke

8 Reduksjonsmunnstykker
9 Adapter
10 Innskyvingssjakt for batteri
11 Li-lon-batteri
12 Løsningstast for batteri
13 Batteritilstands-indikator

Bruksanvisning

ADVARSEL!

Batteriet må tas ut av verktøyet før alt arbeid på elektroverktøyet.

Før ibruktaking

Pakk ut elektroverktøyet og tilbehøret og kontroller at leveringen er komplett og fullstendig og at det ikke er oppstått transportskader.

Sette inn / skifte batteri

■ Trykk inn ladet batteri til det går helt i lås i elektroverktøyet.

"click"

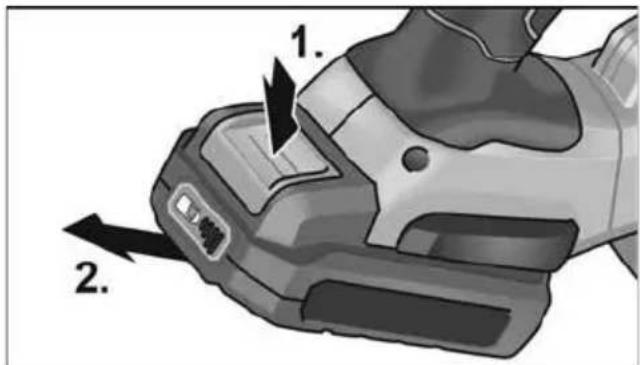

■ For å ta ut, trykk inn løsnetasten (1.) og trekk ut batteriet (2.).

Når det ikke er i bruk beskytt kontaktene til batteriet. Løse metalldeler kan kortslutte kontaktene, og det medfører eksplosjons- og brannfare!

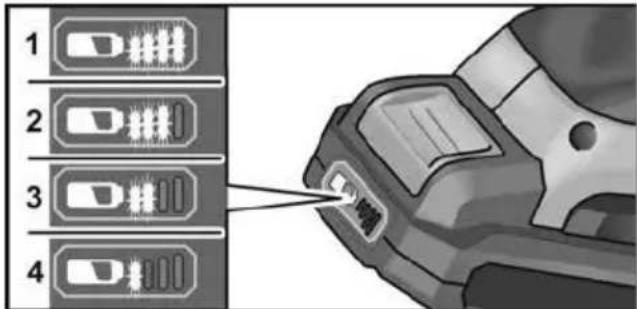

Ladetilstand til batteriet

Ved å trykke på tasten kan man på LED-en til batteritilstands-indikatoren kontrollere ladetilstanden.

1 2 3 4

Indikeringen slukker etter 5 sekunder. Blinker en av LED-ene, må batteriet lades. Når det ikke lyser noen LED-er etter at man trykker tasten, er batteriet defekt og må skiftes.

Feste munnstykke

ADVARSEL!

Batteriet må tas ut av verktøyet før alt arbeid på elektroverktøyet.

Montering

■ Fest munnstykket på bajonettläsen ved å dreie litt mot urviseren.
■ Kontroller at adapteren sitter fast!

Demontering

■ Demonteringen skjer i omvendt rekkefølge.

Feste reduksjonsmunnstykker

ADVARSEL!

Batteriet må tas ut av verktøyet før alt arbeid på elektroverktøyet.

■ Fest adapteren på bajonettlåsen ved å dreie litt mot urviseren.
■ Kontroller at adapteren sitter fast!
■ Sett på et passende reduksjonsmunnstykke.

Demontering

■ Demonteringen skjer i omvendt rekkefølge.

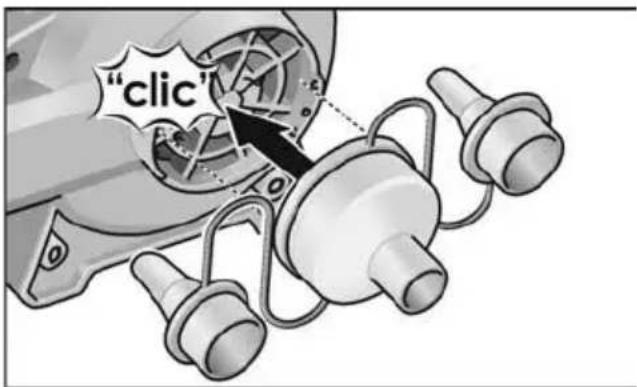

Montere på luftinntaket

i HENVISNING

Adapteren monteres på luftinntaket for å suge ut luft.

"click"

■ Sett adapteren på luftinntaket.

■ Sett på et passende reduksjonsmunnstykke.

Demontering

■ Demonteringen skjer i omvendt rekkefølge.

Inn- og utkopling

FORSIKTIG!

• Rett aldri munnstykket til elektroverktøyet mot andre personer eller deg selv.
• Bruk personlig verneutstyr: vernebriller, hørselvern og åndedrettsmaske dersom støv virvles opp mens du bruker elektroverktøyet. Det anbefales i tillegg å bruke solide sko, lange bukser og hansker under arbeid med elektroverktøyet.
• Hold hår og klær unna åpninger og bevegelige deler.

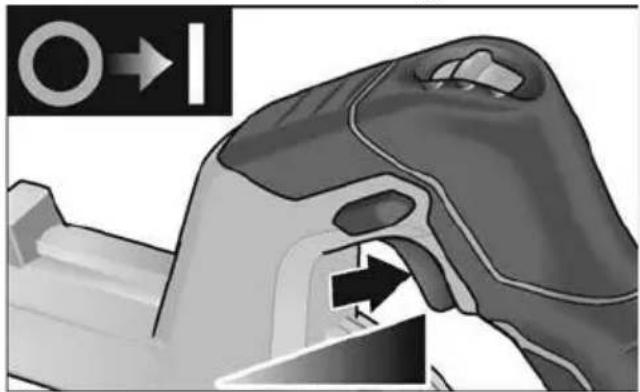

Korttidsdrift uten fastlåsing

■ Trykk bryteren og hold den fast.
■ For utkobling slippes bryteren.

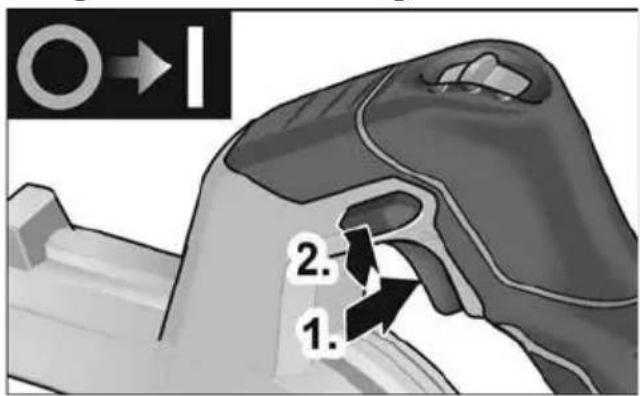

Varig drift med fastlåsing

2. 1.

■ Trykk bryteren og hold den fast (1.).
■ Hold läseknappen inntrykt (2.) og slipp bryteren for å låse.

■ For utkobling trykkes bryteren kort og slippes igjen.

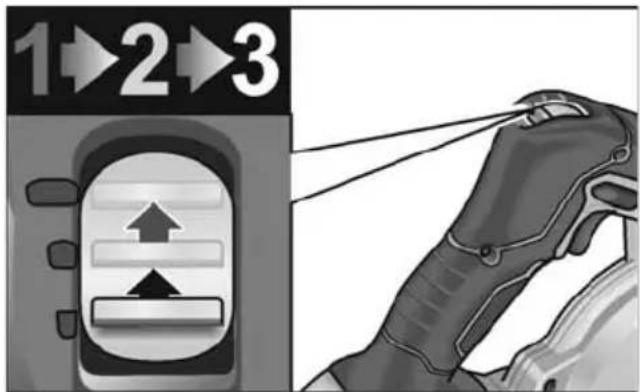

Stille inn turtall

1 2 3

Turtallet kan forhåndsinnstilles i tre trinn, mellom 10 600 og 18 000 o/min.

Arbeid med elektroverktøy

FORSIKTIG!

Blåseren fortsetter å gå en kort stund etter at den er slått av.

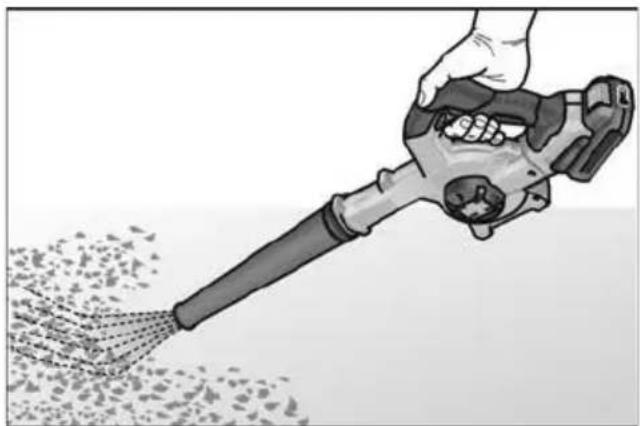

Blåse

1. Monter munnstykket.
2. Sett inn batteri.

3. Still inn turtallet på ønsket trinn.

4. Hold i elektroverktøyet med den ene hånden på håndtaket, og innta arbeidsposisjon.

5. Slå på maskinen.

Etter avsluttet arbeid:

1. Slipp bryteren.

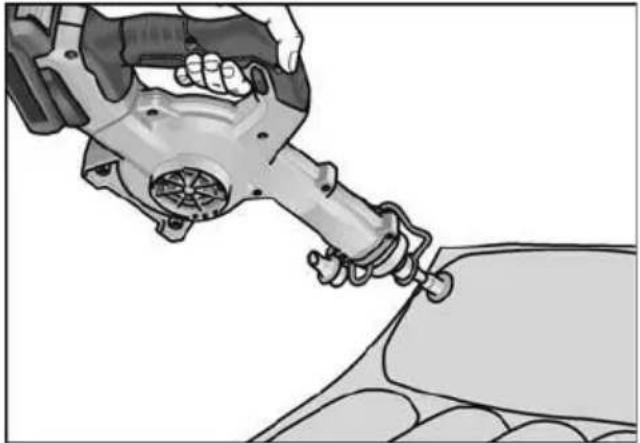

Blåse opp luft

1. Monter adapteren med et passende reduksjonsmunnstykke på bajonettlåsen.
2. Sett inn batteri.
3. Sett reduksjonsmunnstykket helt på.
4. Still inn turtallet på ønsket trinn.
5. Hold i elektroverktøyet med den ene hånden på håndtaket, og innta arbeidsposisjon.
6. Slå på maskinen.
   Etter avsluttet arbeid:
7. Slipp bryteren.

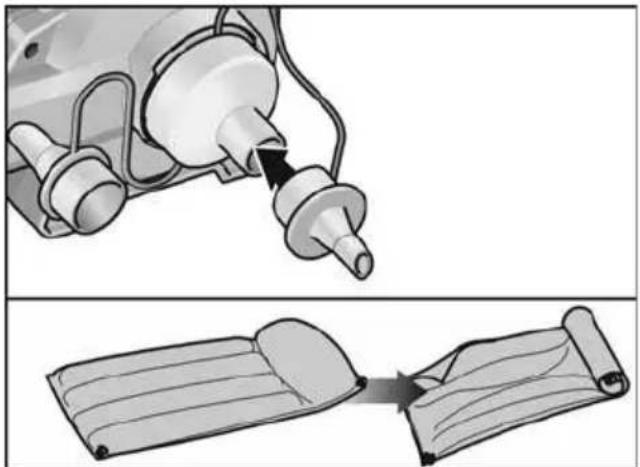

Suge bort luft

1. Monter adapteren med et passende reduksjonsmunnstykke på luftinntaket.
2. Sett inn batteri.

3. Sett reduksjonsmunnstykket helt på.

4. Still inn turtallet på ønsket trinn.

5. Hold i elektroverktøyet med den ene hånden på håndtaket, og innta arbeidsposisjon.
6. Slå på maskinen.
   Etter avsluttet arbeid:
7. Slipp bryteren.

Ladeapparat

1 Innskyvingssjakt for batteri
2 Kontakter
3 Lufteåpning
4 Display for indikering av driftstilstand
5 Nettkabel med nettstøpsel

Ladeapparatet CA 10.8/18.0 er ment for lading av FLEX-batterier av typene:

• Lad aldri batterier ved temperaturer under 0 °C eller over 55 °C.
• Lad ikke batterier i omgivelser med høy luftfuktighet eller høye omgivelsestemperaturer.
• Dekk ikke til batteri og ladeapparat under ladingen.
• Trekk ut nettstøpslet til ladeapparatet etter at ladingen er ferdig.

Under ladingen blir batteriet og ladeapparatet varmt. Der er normalt!

Lithium-ione-batterier har ikke den kjente «Memory-effekten». Likevel bør et batteri være helt utladet før opplading, og ladingen bør alltid fullføres helt.

Hvis batteriene ikke brukes i lang tid, lad batteriene delvis og lagre dem kaldt.

Lading

FORSIKTIG!

Sett kun originalbatterier inn i det medfølgende ladeapparatet.

■ Sett i nettstøpslet til ladeapparatet. Bakgrunnsbelysningen til displayet lyser grønt i 2 sekunder og slukker så igjen. Det vises OK.

:30 Li-ion 8 Li-ion

■ Batteriet skal settes helt inn i ladeapparatet til det går i lås.

• På displayet vises vekselvis restvarigheten av ladeprosessen (til fullstendig lading av batteriet) og en grafisk framstilling av ladetilstanden.
• Bakgrunnsbelysningen til displayet lyser oransje, hvis batteriet er ladet mindre enn 80 %.
  – Fra 80 % batterilading lyser displayet grønt og det vises OK.

■ Batteriet er fullstendig ladet når displayet viser . 0000.

Den grønne bakgrunnsbelysningen slukker etter kort tid.

■ Ta batteriet ut av ladeapparatet.

1. 2.

■ Støpselet trekkes ut.

i HENVISNING Hvis displayet blinker etter innsetting av batteriet i ladeapparatet, er det en feil i batteriet eller i ladeapparatet.

Displayet blinker langsomt. Bakgrunnsbelysning oransje.

Ta batteriet ut av ladeapparatet og sett det inn igjen. Ved samme indikering, er batteriet defekt. Skift batteriet eller få det kontrollert ved et fagverksted.

Hvis den samme feilmeldingen vises med et annet batteri, er ladeapparatet defekt. La et fagverksted kontrollere ladeapparatet.

Vedlikehold og pleie

ADVARSEL!

Batteriet må tas ut av verktøyet før alt arbeid på elektroverktøyet.

Rengjøring

Rengjøring av elektroverktøy

ADVARSEL!

Ikke bruk vann eller flytende rengjøringsmiddel.

Innsiden av kassen med motoren må regelmessig blåses ut med tørr trykkluft.

Ladeapparat

ADVARSEL!

Før alle arbeider må støpselet trekkes ut. Ikke bruk vann eller flytende rengjøringsmidler.

■ Fjern smuss og støv fra huset med en børste eller tørre kluter.

Reparasjoner

Reparasjoner må kun utføres av et kunde-service verksted som er autorisert av produ-senten.

i HENVISNING

Skruene på motorkassen må ikke løsnes i løpet av garantitiden. Dersom dette ikke blir fulgt, slettes produsentens garantiforpliktelse.

Reservedeler og tilbehør

Videre tilbehør, særlig innsatsverktøy, finnes i katalogen til produsenten.

Eksplosjonstegninger og lister for reserve- deler finnes på vår hjemmeside:

www.flex-tools.com

Gjør brukte elektroverktøy ubrukelige før kassering:

• nettdrevne elektroverktøy ved at strømkabelen fjernes,
• batteridrevne elektroverktøy ved at batteriet tas ut.

Kun for EU-land:

Ikke kast elektroverktøy i husholdnings- avfallet! I henhold til det europeiske direktivet 2012/19/EU om gamle elektriske og elektroniske apparater og omsetning til nasjonal rett, må brukte elektroverktøy samles separat og tilføres en miljøvennlig gjenvinning.

Råstoffgjenvinning i stedet for avfallshändtering.

Apparat, tilbehør og emballasje bør avskaffes ved gjenvinning på en miljøvennlig måte. For å garantere en ren recyclingsprosess i henhold til typen, er kunststoff merket.

ADVARSEL!

I henhold til det europeiske direktivet 2006/66/EF må defekte eller brukte akkuer/batterier samles separat og tilføres en miljøvennlig gjenvinning.

HENVISNING

Faghandelen vil gi deg informasjon om avhendingsmåter.

C ∈-Konformitet

Vi erklærer hermed at vi alene er ansvarlig for at produkten som er beskrevet under «Tekniske data» stemmer overens med følgende normer eller normative dokumenter:

EN 62841, EN 15503, EN 60335,

EN 50636 i henhold til bestemmelsene

i direktivene 2014/30/EU, 2006/42/EF,

2011/65/EU.

Ansvarlig for tekniske dokumenter:

Utelukkelse av ansvar

Produsenten og hans representant er ikke ansvarlige for skader eller tapt vinning på grunn av avbrytelser i driften som er forårsaket av produktet eller ikke mulig bruk av produktet.

Produsenten og hans representant er ikke ansvarlige for skader som er forårsaket av ikke sakkyndig bruk eller i forbindelse med produkter fra andre produsenter.
