XZ271UA - Monitorius ACER - Nemokama naudojimo instrukcija

Produkto tipas	LCD monitorius
Prekės ženklas	Acer
Modelis	XZ271UA
Ekrano dydis	27 colių (69 cm)
Maksimali raiška	2560 x 1440 @ 144 Hz
Skydelio tipas	TN
Atsako laikas	0,5 ms (nuo pilkos iki pilkos)
Ryškumas	400 cd/m² (tipinis)
Dinaminis kontrastas	100 000 000:1 (ACM)
Žiūrėjimo kampas	170° horizontaliai, 160° vertikaliai
Jungtys	HDMI 2.0, DisplayPort, USB 3.0 x4, garso (pasirinktinai)
Garsiakalbiai	2 x 7 W (pasirinktinai)
Maitinimas	100-240 V, 50/60 Hz
Matmenys (P x A x G)	613,68 x 401,59 ~ 511,59 x 268,38 mm
Neto svoris	8,35 kg
Energijos suvartojimas (veikia/ budėjimo režimas/ išjungta)	25 W / 0,4 W / 0,3 W
Energijos klasė	A
Nustatymai	Pakreipimas -5° iki +25°, pasukimas -30° iki +30°, aukštis 0-110 mm
Specialios funkcijos	FreeSync, MPRT, Over Drive, taško nukreipimas, super valymas
Valymas	Naudoti minkštą šluostę be tirpiklio; vengti amoniako ir alkoholio
Saugumas	Nelaikyti lietuje, neatidaryti, laikyti tarp -20°C ir 60°C
Atsarginės dalys	Nuimamas pagrindas, HDMI ir DP laidai įtraukti
Remontas	Nebandyti taisyti pačiam; kreiptis į techniką

Dažnai užduodami klausimai - XZ271UA ACER

Kaip išvalyti mano Acer XZ271UA monitoriaus ekraną?

Išjunkite monitorių ir atjunkite maitinimo laidą. Purškite valymo tirpalą be tirpiklio ant minkšto skudurėlio ir švelniai nuvalykite. Niekada nepurkškite skysčio tiesiai ant ekrano. Venkite amoniako ar alkoholio turinčių produktų.

Kokie laidai yra įtraukti su monitoriumi?

Monitorius tiekiamas su HDMI laidu ir DisplayPort laidu. Garso laidas yra pasirinktinis, priklausomai nuo modelio.

Kaip reguliuoti monitoriaus aukštį?

Monitorius turi aukščio reguliavimą nuo 0 iki 110 mm. Suimkite pagrindą ir pakelkite arba nuleiskite ekraną iki norimos padėties. Pakreipimą galima reguliuoti nuo -5° iki +25°, o pasukimą nuo -30° iki +30°.

Ką daryti, jei ekranas neįsijungia?

Patikrinkite, ar maitinimo laidas tinkamai prijungtas prie monitoriaus ir elektros lizdo. Įsitikinkite, kad maitinimo mygtukas paspaustas. Jei indikatorius yra oranžinis, monitorius yra budėjimo režime; paspauskite maitinimo mygtuką, kad jį pažadintumėte. Jei niekas neveikia, kreipkitės į įgaliotą techniką.

Kaip įjungti FreeSync technologiją?

FreeSync pagal nutylėjimą yra įjungtas, kai naudojate suderinamą HDMI ar DP šaltinį. Galite patikrinti OSD meniu po Funkcijos > FreeSync. Įsitikinkite, kad jūsų vaizdo plokštė palaiko FreeSync ir kad tvarkyklė yra atnaujinta.

Kokia yra monitoriaus natūrali raiška?

Natūrali raiška yra 2560 x 1440 su 144 Hz atnaujinimo dažniu. Kad vaizdo kokybė būtų optimali, nustatykite šaltinį šia raiška.

Ar monitorius turi integruotus garsiakalbius?

Taip, priklausomai nuo modelio, monitorius gali būti su dviem 7 W garsiakalbiais. Patikrinkite, ar gale yra garso įvestis. Garsiakalbiai yra pasirinktiniai ir gali būti ne visuose modeliuose.

Kaip pakeisti įvesties šaltinį?

Paspauskite mygtuką Įvestis, esantį monitoriaus gale. Naudokite naršymo mygtukus, kad pasirinktumėte norimą šaltinį (HDMI ar DP) ir paspauskite OK, kad patvirtintumėte.

Ar monitorius suderinamas su VESA laikikliais?

Taip, monitorius atitinka VESA standartus. Pėda yra nuimama. Galite nuimti pagrindą ir pritvirtinti VESA ranką. Montavimo matmenys nėra nurodyti, bet paprastai yra 100x100 mm standartas.

Kur galiu atsisiųsti visą monitoriaus instrukciją?

Visa instrukcija yra prieinama nemokamai atsisiųsti svetainėje notice-facile.com arba oficialioje Acer palaikymo svetainėje. Taip pat galite paprašyti vertimo el. paštu.

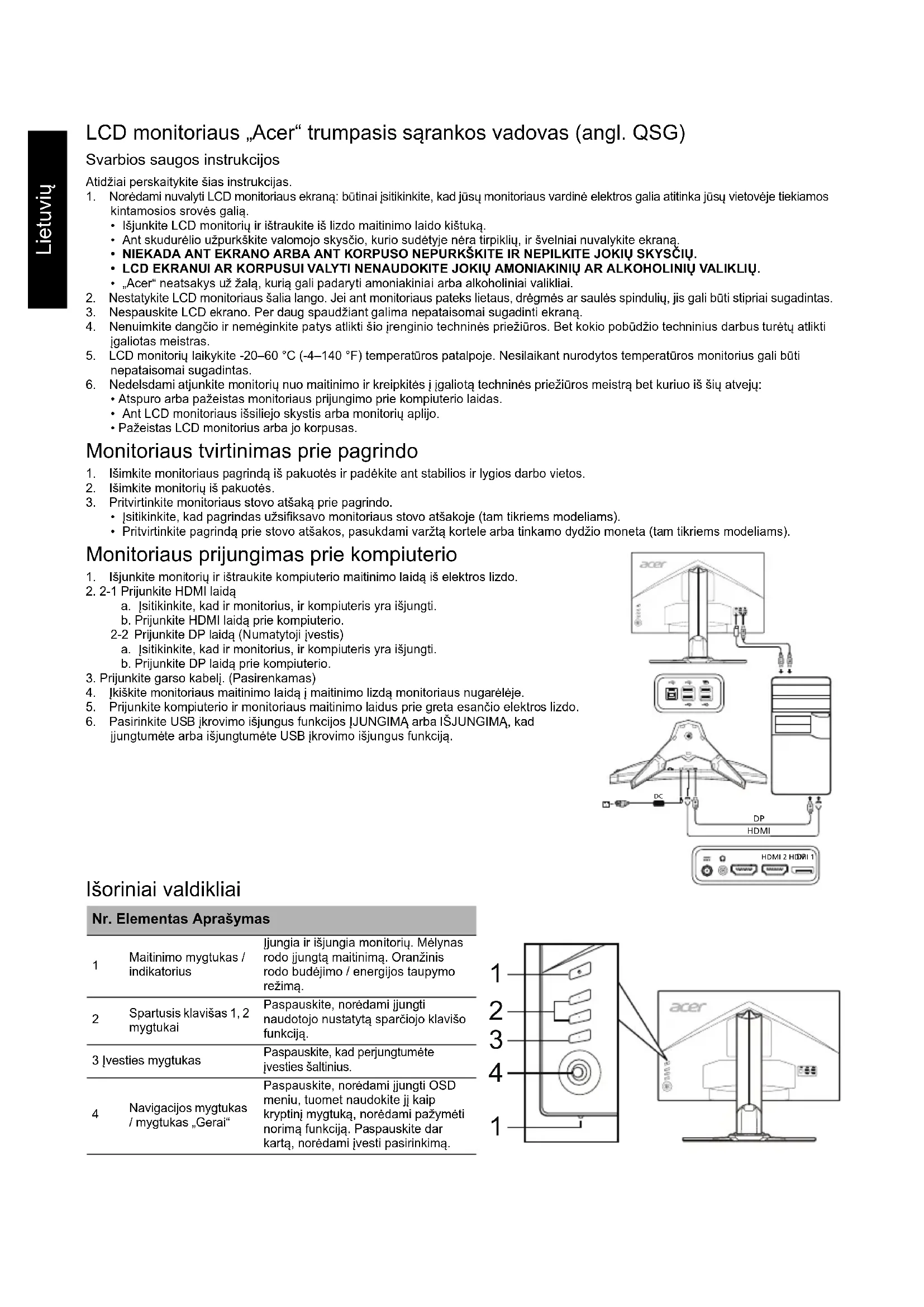

NAUDOJIMO INSTRUKCIJA XZ271UA ACER

LCD monitoriaus „Acer“ trumpasis naudojimo vadovas (angl. QSG)

Svarbios saugos instrukcijos

1. Norėdami nuvalyti LCD monitoriaus ekraną: būtinai įsitikinkite, kad jūsų monitoriaus vardinė elektros galia atitinka jūsų vietovėje tiekiamos kintamosios srovės galią.
2. Išjunkite LCD monitorių ir ištraukite iš lizdo maitinimo laido kištuką.
3. Ant skudurėlio užpurkškite valomojo skysčio, kurio sudėtyje nėra tirpiklių, ir švelniai nuvalykite ekraną.
4. NIEKADA ANT EKRANO ARBA ANT KORPUSO NEPURKŠKITE IR NEPILKITE JOKIŲ SKYSČIŲ. LCD EKRANUI AR KORPUSUI VALYTI NENAUDOKITE JOKIŲ AMONIAKINIŲ AR ALKOHOLINIŲ VALIKLIŲ. Acer neatsako už žalą, kurią gali padaryti amoniakiniai arba alkoholiniai valikliai.
5. Nestatykite LCD monitoriaus šalia lango. Jei ant monitoriaus pateks lietaus, drėgmės ar saulės spindulių, jis gali būti stipriai sugadintas.
6. Nespauskite LCD ekrano. Per daug spaudžiant galima nepataisomai sugadinti ekraną.
7. Nenuimkite dangčio ir nemėginkite patys atlikti šio įrenginio techninės priežiūros. Bet kokio pobūdžio techninius darbus turėtų atlikti įgaliotas meistras.
8. LCD monitorių laikykite -20-60 °C (-4-140 °F) temperatūros patalpoje. Nesilaikant nurodytos temperatūros monitorius gali būti nepataisomai sugadintas.
9. Nedelsdami atjunkite monitorių nuo maitinimo ir kreipkitės į įgaliotą techninės priežiūros meistrą bet kuriuo iš šių atvejų:
10. Atšipęs arba pažeistas monitoriaus prijungimo prie kompiuterio laidas.
11. Ant LCD monitoriaus išsiliejo skystis arba monitorių aplijo. Pažeistas LCD monitorius arba jo korpusas.

Monitoriaus tvirtinimas prie pagrindo

1. Išimkite monitoriaus pagrindą iš pakuotės ir padėkite ant stabilios ir lygios darbo vietos.
2. Išimkite monitorių iš pakuotės.
3. Pritvirtinkite monitoriaus stovo atšaką prie pagrindo.
4. Įsitikinkite, kad pagrindas užsifiksavo monitoriaus stovo atšakoje (tam tikriems modeliams).
5. Pritvirtinkite pagrindą prie stovo atšakos, pasukdami varžtą kortele arba tinkamo dydžio moneta (tam tikriems modeliams).

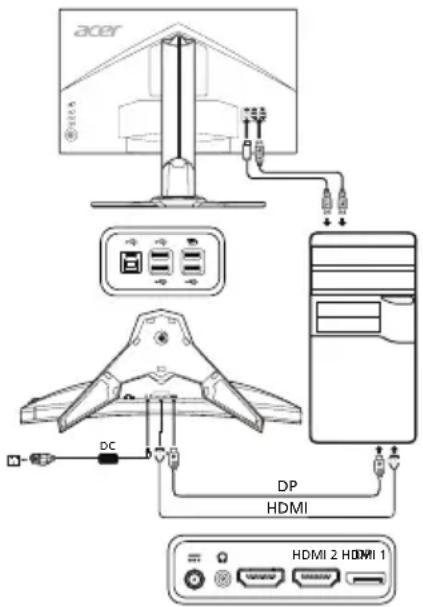

Monitoriaus prijungimas prie kompiuterio

1. Išjunkite monitorių ir ištraukite kompiuterio maitinimo laidą iš elektros lizdo.
2. 2-1 Prijunkite HDMI laidą

a. Įsitikinkite, kad ir monitorius, ir kompiuteris yra išjungti. b. Prijunkite HDMI laidą prie kompiuterio.

2-2 Prijunkite DP laidą (Numatytoji įvestis) a. Įsitikinkite, kad ir monitorius, ir kompiuteris yra išjungti. b. Prijunkite DP laidą prie kompiuterio.

1. Prijunkite garso kabelį. (Pasirenkamas)
2. Įkiškite monitoriaus maitinimo laidą į maitinimo lizdą monitoriaus nugarėlėje.
3. Prijunkite kompiuterio ir monitoriaus maitinimo laidus prie greta esančio elektros lizdo.
4. Pasirinkite USB įkrovimo išjungus funkcijos ĮJUNGIMĄ, arba IŠJUNGIMĄ, kad įjungtumėte arba išjungtumėte USB įkrovimo išjungus funkciją.

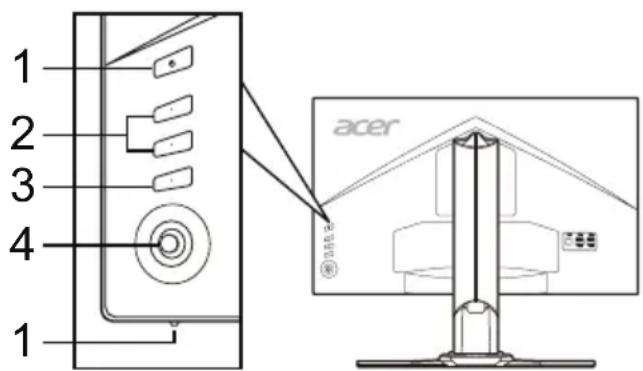

Išoriniai valdikliai

1	Maitinimo mygtukas / indikatorius	Jungia ir isjungia monitoriu. Melynas rodo jjungt maitinima. Oranzinis rodo budéjimo / energijos taupymo režimä.
2	Spartusis klavišas 1,2 mygtukai	Paspauskite, norédami jjungti naudotojo nustatyā sparčiojo klavišo funkcjja.
3	lvesties mygtukas	Paspauskite, kad perjungtumete jvesties šaltinius.
4	Navigacjos mygtukas / mygtukas „Gerai“	Paspauskite, norédami jjungti OSD menuiu, tuomet naudokite ji kaip kryptinji mygtuka, norédami pažyméti norimā FUNCjja. Paspauskite dar kartā, norédami jvesti pasirinkimä.

Reglamentai ir saugos pranešimai

FCC pranešimas

Šis įrenginys išbandytas ir nustatyta, kad jis atitinka pagal FCC taisyklių 15 dalį B klasės skaitmeniniams įrenginiams taikomus apribojimus. Šie apribojimai skirti tinkamai apsaugai nuo žalingų trikdžių gyvenamojoje aplinkoje užtikrinti. Šis prietaisas generuoja, naudoja ir gali skleisti radijo dažnio energiją. Jei jis bus įrengtas ir naudojamas nesilaikant šių instrukcijų, jis gali skleisti žalingus radijo ryšio trikdžius. Tačiau nėra garantijų, kad tam tikroje aplinkoje trikdžių neatsiras. Jei šis įrenginys sukelia žalingų radijo arba televizijos signalų trikdžių (tai galima nustatyti įjungus ir išjungus prietaisą), naudotojui rekomenduojama tokius trikdžius pašalinti atlikus vieną ar kelis toliau nurodytus veiksmus:

• pakeisti antenos kryptį arba vietą;
• padidinti atstumą tarp įrenginio ir imtuvo;
• prijungti prietaisą prie kitos maitinimo grandinės maitinimo lizdo, nei yra prijungtas imtuvas;
• kreiptis pagalbos į pardavimo atstovą arba patyrusį radijo ar televizorių meistrą.

CE atitikties deklaracija

Acer Inc. pareiškia, kad šis LCD monitorius atitinka EMC direktyvos 2014/30/ES, žemos įtampos įrenginių direktyvos 2014/35/ES, RoHS direktyvos 2011/65/ES ir Direktyvos 2009/125/EB būtinuosius reikalavimus ir kitas susijusias nuostatas dėl su energija susijusių gaminių ekologinio projektavimo reikalavimų sistemos sukūrimo.

Įspėjimas:

Kad neapgadintumėte monitoriaus, nekelkite jo už pagrindo.

Įspėjimas: ekranuotieji kabeliai

Visiems sujungimams su kompiuterine įranga turi būti naudojami ekranuotieji kabeliai, kad būtų užtikrinta atitiktis EMC reglamentams.

Įspėjimas: išoriniai įrenginiai

Prie šio įrenginio galima jungti tik patvirtintus B klasės apribojimus atitinkančius išorinius įrenginius (įvesties / išvesties įrenginius, terminalus, spausdintuvus ir kt.). Naudojant nesertifikuotus išorinius įrenginius gali kilti radijo ir televizijos signalų priėmimo trikdžių.

Įspėjimas

Gamintojo aiškiai nepatvirtinti pakeitimai panaikina Federalinės komunikacijų komisijos leidimą naudoti šį gaminį.

Naudojimo sąlygos

Šis įrenginys atitinka FCC taisyklių 15 dal. Naudojimui taikomos šios dvi sąlygos: 1) įrenginys negali kelti žalingų trikdžių; 2) šis įrenginys turi priimti bet kokius gautus trikdžius, įskaitant nepageidaujamą veikimą galinčius sukelti trikdžius.

Įspėjimas: naudotojams Kanadoje

Šis B klasės skaitmeninis prietaisas atitinka Kanados teisės aktą ICES-003.

Šis ant gaminio arba jo pakuotės esantis simbolis rodo, kad gaminio negalima išmesti su kitomis buitinėmis atliekomis. Jūs esate atsakingi už įrangos atliekų atidavimą į specialų elektrinės ir elektroninės įrangos perdirbimo surinkimo punktą. Atskiras įrangos atliekų surinkimas ir perdirbimas padės išsaugoti gamtos išteklius ir užtikrinti, kad įranga būtų perdirbta žmogaus sveikatai ir aplinkai saugiu būdu. Daugiau informacijos apie tai, kur galima palikti savo įrangos atliekas perdirbti, gausite iš savo vietos savivaldybės, buitinių atliekų išvežimo tarnybos arba parduotuvės, kurioje įsigijote šį gaminį.

TECHNINIAI DUOMENYS

LCD ploksté	ValdymoSYSTEMA TFT spalvinis LCD
	Dydis 27"W (69 cm)
	Vaizdo tašku dydis 0,233 mm (H) x 0,233 mm (V)
	Ryskumas	400 cd/m2(jprastas)
	Kontrastas 10000000:1 maks. (ACM)
	Regimasis kampas 170° (H) 160° (V) (CR=10)
	Atsako trukmè 0,5 ms (G-G)
	Plokstés lipas TN
	Horizontalus dažnis	HDMI 2.0: 31-222 KHzDP: 222-222 KHz
	Vertikalus dažnis	HDMI 2.0: 56-144 HDP: 40-144 HzHDMI 2.0: 40-144 Hz (FreeSync" jungta)
Ekrano spalvos 16,7 million
Tašku dažnis HDMI 2.0/DP: 600 MHz
Didžiausia skiriamoji geba 2560 x 1440 esant 144 Hz
Funkcija Plug & Play VESA DDCCI / DDC2B
Energios vartojimo efektyvumo klase A
* Energios sānaudos per metus		42 (kWh) (HDMI jvesties modelii)
Energios sānaudos (esant 200 nitu)	Jungimo režimu 25,0 W (jprastos)
	Miego režimu	0,4 W (jprastos)
	Işjungimo režimu	0,3 W (jprastos)
Ivesties jungts		HDMI 19 kontaktu (tik HDMI jvesties modelyje)DP (tik DP jvesties modelyje)
Vaizdo jvesties signalas		HDMI signalas (tik HDMI jvesties modelyje) (pasirenkamas)DP (tik DP jvesties modelyje) (pasirenkamas)
Garsiakalbiai		7 W x 2 (tik garso jvesties modelyje) (pasirenkamas)
USB		USB 3.0 x 4
Didžiausias ekrano dydis		Horizontalaiia: 596,74 mmVerticalaiia: 335,66 mm
Maitinimo šaltinis:		100-240 V, 50/60 Hz
Aplinkos salygos		Naudojimo temperatūr: 0-40 °CSaugojimo temperatūr: -20-60 °CNaudojimo drègmè: 20-80%
Matmenys		613,68 (P) x 401,59 ~ 511,59 (A) x 268,38 (G) mm
Svoris (grynasis)		8,35 kg (grynasis)
Mechanizmu techninaii duomenys		Pakreipimas: nuo -5° iki +25° (tik aukščiausiame pakëlimo taške galima pakreipli 25 laipsniu kampu)Pasukimimas: nuo -30° iki +30°Aukšćo regulavimas: nuo 0 iki 110 mmSukimosi ašis: NeraNulimamas stovas: Yra
Išorinaii valdiklai		Maitinimo mygtukasSpartus klavišas 1Spartus klavišas 2Ivestis5 navigacjos mygtukas
		Funkcjigos	RyskumasKontrastasJuodos spavos akcentavimasMélyna šviesaACMYpatings ryskumasGamaSpalviné temperatūrArežimaiRežimas sRGB6 ašiq atspalvis6 ašiq grynisGarsumasGreilinimasFreeSyncMPRTalkiklissNustatyti visus nustatymus iš naujoIšeiti
Visi techninaii duomenys gali būti keičiami iš anksto nepranešus.

"Acer" gaminio vadovus ir kitus dokumentus rasite oficialioje "Acer" palaikymo svetainėje.

*Energijos sąnaudos per metus apskaičiuojamos naudojant įprastas 4 valandų per dieną, 365 dienų per metus sąnaudas.

Acer LCD monitoriaus įdėjimo į darbą sąsagos (QSG)

Svarbios saugos instrukcijos

Prašome atidžiai perskaityti toliau pateiktas instrukcijas.

1. LCD monitoriaus ekrano valymas. Patikrinkite, ar monitoriaus elektros įtampa atitinka jūsų vietovėje esamą maitinimo tinklą.
2. Išjunkite LCD monitorių ir atjunkite maitinimo laidą.
3. Ant rėmo užpurkškite valymo skysčio, kuris netirpina, ir atsargiai nuvalykite ekraną.
4. NIEKADA NEPURKŠKITE IR NELEISKITE SKYSČIO TIESIAI ANT EKRANO AR KORPUSO. PRAŠOME NENAUDOTI JOKIŲ AMONIAKO AR ALKOHOLIO TURINČIŲ VALIKLIŲ ANT LCD EKRANO AR KORPUSO.
5. Acer nebus atsakingas už žalą, atsiradusią naudojant amoniako ar alkoholio turinčius valiklius.
6. Nestatykite LCD monitoriaus šalia lango. Nelaikykite monitoriaus lietuje, drėgmėje ar saulės spinduliuose, nes tai gali rimtai pakenkti monitoriui.
7. Nespaudykite per stipriai LCD ekrano. Per didelė jėga gali negrįžtamai sugadinti ekraną.
8. Neišimkite dangtelio ir nebandykite patys atlikti šios dalies priežiūros. Priežiūros darbus gali atlikti tik įgaliotas techninės pagalbos atstovas.
9. Laikykite LCD monitorių patalpoje, kurioje temperatūra yra nuo -20 iki 60 °C (nuo -4 iki 140 °F). Jei monitorius bus laikomas temperatūroje, viršijančioje šias ribas, monitorius gali būti negrįžtamai sugadintas.
10. Jei atsiranda kuri nors iš toliau paminėtų situacijų, nedelsdami atjunkite monitorių ir paskambinkite įgaliotam techninės pagalbos atstovui.
11. Monitoriaus ir kompiuterio signalo kabelis yra nutrūkęs arba pažeistas.
12. Ant LCD monitoriaus išpilamas skystis arba monitorius yra veikiamas lietaus. LCD monitorius arba jo dangtelis yra pažeistas.
