XZ271UA - Monitor ACER - Gratis bruksanvisning och manual

Produkttyp	LCD-skärm
Märke	Acer
Modell	XZ271UA
Skärmstorlek	27 tum (69 cm)
Maximal upplösning	2560 x 1440 @ 144 Hz
Paneltyp	TN
Svarstid	0,5 ms (grå till grå)
Ljusstyrka	400 cd/m² (typisk)
Dynamisk kontrast	100 000 000:1 (ACM)
Betraktningsvinkel	170° horisontell, 160° vertikal
Anslutningar	HDMI 2.0, DisplayPort, USB 3.0 x4, ljud (tillval)
Högtalare	2 x 7 W (tillval)
Strömförsörjning	100-240 V, 50/60 Hz
Mått (B x H x D)	613,68 x 401,59 ~ 511,59 x 268,38 mm
Nettovikt	8,35 kg
Strömförbrukning (på/vila/av)	25 W / 0,4 W / 0,3 W
Energiklass	A
Inställningar	Lutning -5° till +25°, rotation -30° till +30°, höjd 0-110 mm
Specialfunktioner	FreeSync, MPRT, Over Drive, sikte, superrengöring
Rengöring	Använd en mjuk trasa utan lösningsmedel; undvik ammoniak och alkohol
Säkerhet	Utsätt inte för regn, öppna inte, förvaring mellan -20°C och 60°C
Reservdelar	Avtagbar fot, HDMI- och DP-kablar medföljer
Reparationsbarhet	Försök inte reparera själv; kontakta auktoriserad tekniker

Vanliga frågor - XZ271UA ACER

Hur rengör jag skärmen på min Acer XZ271UA-monitor?

Stäng av monitorn och koppla ur strömkabeln. Spraya en rengöringslösning utan lösningsmedel på en mjuk trasa och torka försiktigt. Spraya aldrig vätska direkt på skärmen. Undvik produkter med ammoniak eller alkohol.

Vilka kablar medföljer monitorn?

Monitorn levereras med en HDMI-kabel och en DisplayPort-kabel. En ljudkabel är tillval beroende på modell.

Hur justerar jag monitorns höjd?

Monitorn har en höjdjustering på 0 till 110 mm. Ta tag i basen och lyft eller sänk skärmen till önskad position. Lutningen kan justeras från -5° till +25° och rotationen från -30° till +30°.

Vad gör jag om skärmen inte tänds?

Kontrollera att strömkabeln är korrekt ansluten både till monitorn och till ett eluttag. Se till att strömbrytaren är intryckt. Om indikatorlampan är orange är monitorn i viloläge; tryck på strömbrytaren för att väcka den. Om inget fungerar, kontakta auktoriserad tekniker.

Hur aktiverar jag FreeSync-tekniken?

FreeSync är aktiverat som standard när du använder en kompatibel HDMI- eller DP-källa. Du kan kontrollera det i OSD-menyn under Funktioner > FreeSync. Se till att ditt grafikkort har stöd för FreeSync och att drivrutinen är uppdaterad.

Vilken är monitorns ursprungliga upplösning?

Den ursprungliga upplösningen är 2560 x 1440 med en uppdateringsfrekvens på 144 Hz. För bästa bildkvalitet, ställ in din källa på denna upplösning.

Har monitorn inbyggda högtalare?

Ja, beroende på modell kan monitorn vara utrustad med två högtalare på 7 W vardera. Kontrollera om det finns en ljudingång på baksidan. Högtalarna är tillval och finns kanske inte på alla modeller.

Hur byter jag ingångskälla?

Tryck på knappen Ingång på baksidan av monitorn. Använd navigeringsknapparna för att välja önskad källa (HDMI eller DP) och tryck på OK för att bekräfta.

Är monitorn kompatibel med VESA-fästen?

Ja, monitorn är kompatibel med VESA-standard. Foten är avtagbar. Du kan ta bort stativet och montera en VESA-arm. Monteringsmåtten är inte specificerade men är vanligtvis 100x100 mm.

Var kan jag ladda ner den fullständiga manualen för monitorn?

Den fullständiga manualen finns att ladda ner gratis på webbplatsen notice-facile.com eller på Acers officiella supportsida. Du kan även begära en översättning via e-post.

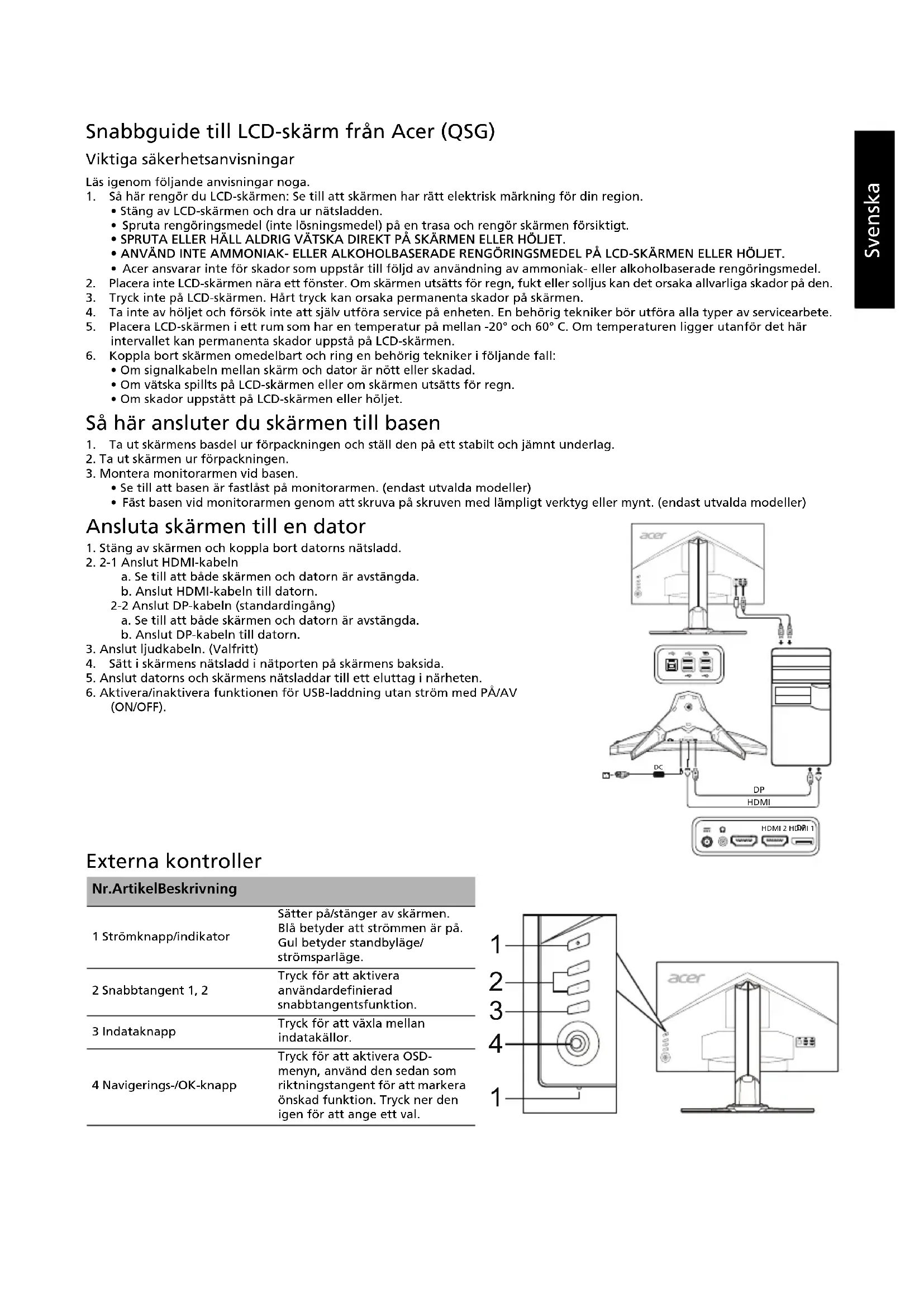

BRUKSANVISNING XZ271UA ACER

1. Så här rengör du LCD-skärmen: Se till att skärmen har rätt elektrisk märkning för din region.
2. Stäng av LCD-skärmen och dra ur nätsladden. Spruta rengöringsmedel (inte lösningsmedel) på en trasa och rengör skärmen försiktigt.
3. SPRUTA ELLER HÄLL ALDRIG VÄTSKA DIREKT PÅ SKÄRMEN ELLER HÖLJET. ANVÄND INTE AMMONIAK- ELLER ALKOHOLBASERADE RENGÖRINGSMEDEL PÅ LCD-SKÄRMEN ELLER HÖLJET.
4. Acer ansvarar inte för skador som uppstår till följd av användning av ammoniak- eller alkoholbaserade rengöringsmedel.
5. Placera inte LCD-skärmen nära ett fönster. Om skärmen utsätts för regn, fukt eller solljus kan det orsaka allvarliga skador på den.
6. Tryck inte på LCD-skärmen. Hårt tryck kan orsaka permanenta skador på skärmen.
7. Ta inte av höljet och försök inte att själv utföra service på enheten. En behörig tekniker bör utföra alla typer av servicearbete.
8. Placera LCD-skärmen i ett rum som har en temperatur på mellan -20° och 60°C. Om temperaturen ligger utanför det här intervallet kan permanenta skador uppstå på LCD-skärmen.
9. Koppla bort skärmen omedelbart och ring en behörig tekniker i följande fall:
10. Om signalkabeln mellan skärm och dator är nött eller skadad.
11. Om vätska spillts på LCD-skärmen eller om skärmen utsätts för regn.
12. Om skador uppstått på LCD-skärmen eller höljet.

Så här ansluter du skärmen till basen

1. Ta ut skärmens basdel ur förpackningen och ställ den på ett stabilt och jämnt underlag.
2. Ta ut skärmen ur förpackningen.
3. Montera monitorarmen vid basen.
4. Se till att basen är fastlåst på monitorarmen. (endast utvalda modeller) Fäst basen vid monitorarmen genom att skruva på skruven med lämpligt verktyg eller mynt. (endast utvalda modeller)

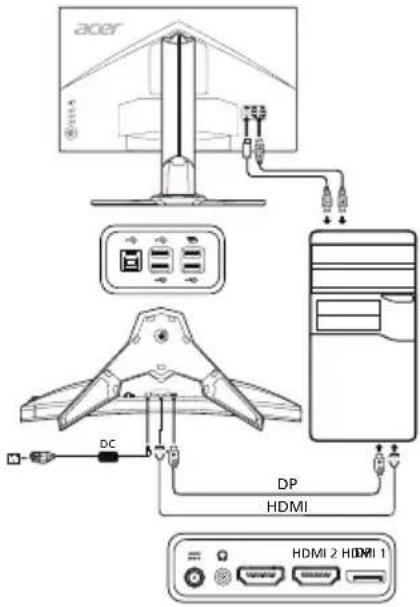

Ansluta skärmen till en dator

1. Stäng av skärmen och koppla bort datorns nätsladd.
2. 2-1 Anslut HDMI-kabeln

a. Se till att både skärmen och datorn är avstängda. b. Anslut HDMI-kabeln till datorn.

2-2 Anslut DP-kabeln (standard ingång)

a. Se till att både skärmen och datorn är avstängda. b. Anslut DP-kabeln till datorn.

1. Anslut ljudkabeln. (Valfritt)
2. Sätt i skärmens nätsladd i nätporten på skärmens baksida.
3. Anslut datorns och skärmens nätsladdar till ett eluttag i närheten.
4. Aktivera/inaktivera funktionen för USB-laddning utan ström med PÅ/AV (ON/OFF).

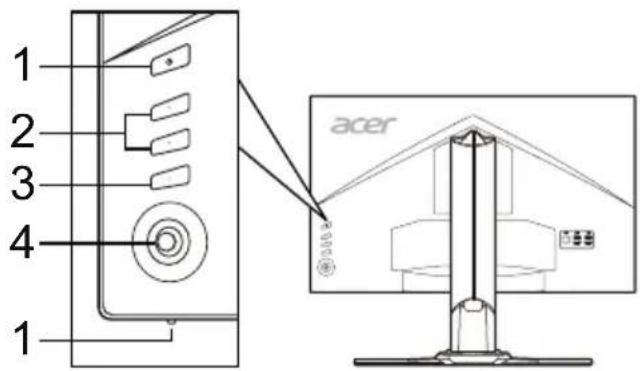

Externa kontroller

1 Strömknapp/indikator	Sätter på/stänger av skärmen. Blå betyder att strömmen är på. Gul betyder standbyläge/ strömsparläge.
2 Snabbtangent 1, 2	Tryck für att aktivera användardefinierad snabbtangentsfunktion.
3 Indataknapp	Tryck für att växla mellan indatakällor.
4 Navigerings-/OK-knapp	Tryck für att aktivera OSD-menyn, använd den sedan som riktningsstangent für att markera önskad Funktion. Tryck ner denigen für att ange ett val.

Föreskrifter och säkerhetsanmärkningar

FCC-meddelande

Denna utrustning har testats och befunnits uppfylla gränsvärdena för en digital klass B-enhet enligt avsnitt 15 av FCC:s föreskrifter. Dessa gränsvärden är utformade för att ge ett rimligt skydd mot skadliga störningar vid installation i bostäder. Denna utrustning alstrar, använder och kan utstråla radiofrekvensenergi och kan därför orsaka skadliga störningar på radiokommunikation om den inte installeras och används i enlighet med instruktionerna.

Det går dock inte att ge några garantier för att störningar inte kommer att uppstå i en viss installation. Om utrustningen orsakar skadliga störningar på radio- eller TV-mottagning, vilket kan upptäckas när utrustningen startas och stängs av, uppmanas användaren att försöka korrigera störningen genom en eller flera av följande åtgärder:

Rikta om eller placera om mottagarantennen. - Öka avståndet mellan enheten och mottagaren. Anslut enheten till ett uttag i en annan krets än den som mottagaren är ansluten till. - Kontakta återförsäljaren eller en erfaren radio/TV-tekniker för hjälp.

CE-försäkran om överensstämmelse

Acer Inc. intygar härmed att denna LCD-skärm uppfyller erforderliga krav och andra relevanta villkor i EMC-direktivet 2014/30/EU, lågspänningsdirektivet 2014/35/EU och RoHS-direktivet 2011/65/EU och direktiv 2009/125/EG om upprättandet av en ram för att fastställa krav på ekodesign för energirelaterade produkter.

Observera:

För att förhindra skador på bildskärmen bör du inte lyfta bildskärmen i basen.

Observera: Skärmade kablar

Alla anslutningar till andra datorenheter måste ske med skärmade kablar för att EMC-föreskrifterna ska uppfyllas.

Observera: Kringutrustning

Endast kringutrustning (ingångs-/utgångsenheter, terminaler, skrivare osv.) som har certifierats för efterlevnad av klass B-värdena får anslutas till den här utrustningen. Användning tillsammans med icke-certifierad kringutrustning leder sannolikt till störningar av radio- och tv-mottagningen.

Varning

Ändringar eller modifieringar som inte uttryckligen godkänts av tillverkaren kan annullera användarens befogenhet, som medges av FCC (Federal Communications Commission), att använda den här produkten.

Användningsvillkor

Den här enheten uppfyller kraven i avsnitt 15 av FCC:s föreskrifter. Användningen lyder under följande två villkor: (1) den här enheten får inte orsaka skadlig störning, och (2) den här enheten måste tåla eventuella störningar som tas emot, inklusive störningar som kan orsaka oönskad funktionalitet.

Observera: Användare i Kanada

Den här digitala klass B-enheten uppfyller kraven i kanadensiska ICES-003.

Den här symbolen på produkten eller dess förpackning anger att det inte är tillåtet att slänga den här produkten tillsammans med hushållsavfall. I stället är det ditt ansvar att kassera uttjänt utrustning genom att överlämna den till en återvinningscentral för elektriskt och elektroniskt avfall. Genom separat insamling och återvinning av din uttjänta utrustning vid kassering bidrar du till att bevara naturens resurser och se till att utrustningen återvinns på ett sätt som värnar om människans hälsa och miljön. Om du vill ha mer information om var du kan lämna din uttjänta utrustning till återvinning kan du kontakta kommunen, ditt avfallshanteringsföretag eller affären där du köpte produkten.

SPECIFIKATION

LCD-skärm	Teknik TFT LCD-färgskärn
	Storlek 27"W (69 cm)
	Pixelavständ 0,233 mm (H) x 0,233 mm (V)
	Ljusstyrká	400 cd/m2(typiskt)
	Kontrast 100 000 000:1 Max (ACM)
	Betraktningsvinkel 170°(H) 160°(V) (CR=10)
	Responstud 0,5 ms (G till G)
	Paneltyp TN
	H-frekvens	HDMI 2.0: 31-222 KHzDP: 222-222 KHz
	V-frekvens	HDMI 2.0: 56-144 HDP: 40-144 HHDMI 2.0: 40-144 Hz (FreeSync på)
Skärmfärger 16,7 miljoner
Pixelfrekvens HDMI 2.0/DP: 600 MHz
Högsta upplösning 2 560 x 1 440 @ 144 Hz
Plug & Play VESA DDCCI/DDC2B
Energieeffektivitetsklass A
*Ärlig energiförbrukning 42 (kWh) (für modeller med HDMI-ingång)
Energiförbrukning(vid 200 cd/m2)	På-läge	25,0 W (typiskt)
	Viloläge	0,4 W (typiskt)
	Av-läge	0,3 W (typiskt)
Ingängskontakt		HDMI 19-stifts (endast modeller med HDMI-ingång)DP (endast modeller med DP-ingång)
Videosignaling		HDMI-signal (endast modeller med HDMI-ingång) (tillval)DP (endast modeller med DP-ingång) (tillval)
Högtalere		7 W x 2 (endast modeller med ljudingång) (tillval)
USB		USB 3.0 x 4
Största skärmlstorlek		Horisontellt: 596,74 mmVertikalt: 335,66 mm
Strömkälla		100-240 V, 50/60 Hz
Miljofaktorer		Temperatur vid drift: 0° till 40°CTemperatur vid forvaring: -20° till 60°CFuktighet vid drift: 20% till 80%
Mätt		613,68 (B) x 401,59 ~ 511,59 (H) x 268,38 (D) mm
Vikt (netto)		8,35 kg (netto)
Mekaniska specificationer		Lutning: -5° till +25° (endast vid elevationsvinkelns högsta punkt kan en bakätlutning på 25 grader uppnås)Vridning: -30° till +30°Höjdjustering: 0 mm till 110 mmPivotering: NejAvtagbart fotstativ: Ja
External konntroller	Reglage/knappar	StrömknappSnabbtangent 1Snabbtangent 2Indata5 navigeringstangent
	Funktioner	LjusstyrkakontrastFörstärk svartBlätt ljusACMSuperskärpaGammaFäretemperaturLagenSRGB-läge6-axlad färgon6-axlad färgmättnadVolymÖvervälexFreeSyncMPRTSiktningspunktSpråkOSD-timeoutTransparensRefresh Rate NumIngängAutomatisch källaDP-formatVidvinkelslaugeTildelung av kortkommandoDDC/CIHDMI SvartnivaSnabbstartslägeLadda via USB vid avstängd skärmsärminformationAsterständ alla inställningarAvsluata
Alla specificationer kanalandatan foregånde meddelande.

På Acers officiella supportwebbplats hittar du handböcker och andra dokument för din Acer-produkt.

*Den årliga energiförbrukningen beräknas utifrån en typisk strömförbrukning i 4 timmar per dag, 365 dagar per år.
