Termék típusa	LCD monitor
Márka	Acer
Modell	XZ271UA
Képernyő mérete	27 hüvelyk (69 cm)
Maximális felbontás	2560 x 1440 @ 144 Hz
Panel típusa	TN
Válaszidő	0,5 ms (szürkétől szürkéig)
Fényerő	400 cd/m² (tipikus)
Dinamikus kontraszt	100 000 000:1 (ACM)
Látószög	170° vízszintes, 160° függőleges
Csatlakozók	HDMI 2.0, DisplayPort, USB 3.0 x4, audio (opcionális)
Hangszórók	2 x 7 W (opcionális)
Tápellátás	100-240 V, 50/60 Hz
Méretek (Sz x Ma x Mé)	613,68 x 401,59 ~ 511,59 x 268,38 mm
Nettó tömeg	8,35 kg
Fogyasztás (üzem/készenlét/kikapcsolva)	25 W / 0,4 W / 0,3 W
Energiaosztály	A
Beállítások	Döntés -5° és +25° között, forgatás -30° és +30° között, magasság 0-110 mm
Speciális funkciók	FreeSync, MPRT, Over Drive, irányzék, szuper tisztítás
Tisztítás	Használjon oldószermentes puha ruhát; kerülje az ammóniát és az alkoholt
Biztonság	Ne tegye ki esőnek, ne nyissa ki, tárolás -20°C és 60°C között
Alkatrészek	Eltávolítható talp, HDMI és DP kábelek mellékelve
Javíthatóság	Ne próbálja meg saját maga javítani; vegye fel a kapcsolatot egy hivatalos technikussal

Gyakran ismételt kérdések - XZ271UA ACER

Hogyan tisztítsam meg az Acer XZ271UA monitorom képernyőjét?

Kapcsolja ki a monitort, és húzza ki a tápkábelt. Permetezzen oldószermentes tisztítóoldatot egy puha ruhára, és óvatosan törölje le. Soha ne permetezzen folyadékot közvetlenül a képernyőre. Kerülje az ammóniát vagy alkoholt tartalmazó termékeket.

Milyen kábelek tartoznak a monitorhoz?

A monitor HDMI és DisplayPort kábellel érkezik. Hangkábel opcionális, modelltől függően.

Hogyan állítsam be a monitor magasságát?

A monitor 0 és 110 mm közötti magasságállítással rendelkezik. Fogja meg az alapot, és emelje vagy süllyessze a képernyőt a kívánt pozícióba. A döntés -5° és +25° között, a forgatás -30° és +30° között állítható.

Mi a teendő, ha a képernyő nem kapcsol be?

Ellenőrizze, hogy a tápkábel megfelelően csatlakozik a monitorhoz és a konnektorhoz. Győződjön meg róla, hogy a bekapcsológomb be van nyomva. Ha a jelzőfény narancssárga, a monitor készenléti üzemmódban van; nyomja meg a bekapcsológombot az ébresztéshez. Ha semmi sem működik, lépjen kapcsolatba egy hivatalos technikussal.

Hogyan aktiváljam a FreeSync technológiát?

A FreeSync alapértelmezés szerint aktív, ha kompatibilis HDMI vagy DP forrást használ. Ellenőrizheti az OSD menüben a Funkciók > FreeSync alatt. Győződjön meg arról, hogy a grafikus kártyája támogatja a FreeSync-et, és az illesztőprogram naprakész.

Mi a monitor natív felbontása?

A natív felbontás 2560 x 1440, 144 Hz frissítési frekvenciával. Az optimális képminőség érdekében állítsa a forrást erre a felbontásra.

A monitor rendelkezik beépített hangszórókkal?

Igen, modelltől függően a monitor két 7 W-os hangszóróval rendelkezhet. Ellenőrizze a hátlapon lévő audió bemenet jelenlétét. A hangszórók opcionálisak, és nem minden modellen találhatóak meg.

Hogyan változtassam meg a bemeneti forrást?

Nyomja meg a monitor hátulján található Bemenet gombot. Használja a navigációs gombokat a kívánt forrás (HDMI vagy DP) kiválasztásához, majd nyomja meg az OK gombot a megerősítéshez.

A monitor kompatibilis a VESA tartókkal?

Igen, a monitor kompatibilis a VESA szabványokkal. A láb eltávolítható. Eltávolíthatja a talpat, és rögzíthet egy VESA kart. A rögzítési méretek nincsenek megadva, de általában a 100x100 mm szabvány.

Hol tölthetem le a monitor teljes használati útmutatóját?

A teljes útmutató ingyenesen letölthető a notice-facile.com oldalról vagy az Acer hivatalos támogatási oldaláról. E-mailben is kérhet fordítást.

HASZNÁLATI ÚTMUTATÓ XZ271UA ACER

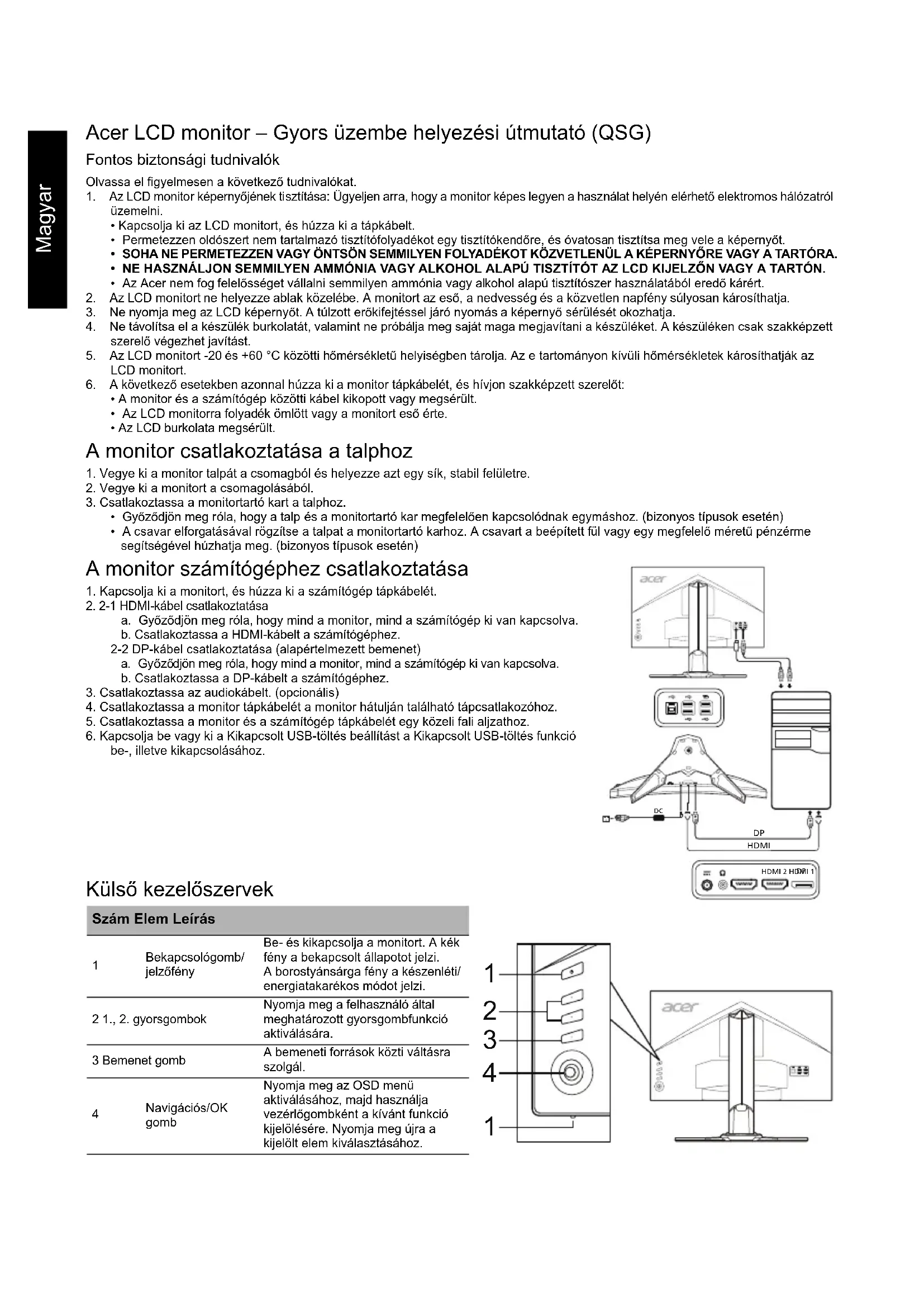

Acer LCD monitor - Gyors üzembe helyezési útmutató (QSG)

Fontos biztonsági tudnivalók

Olvassa el figyelmesen a következő tudnivalókat.

1. Az LCD monitor képernyőjének tisztítása: Ügyeljen arra, hogy a monitor képes legyen a használat helyén elérhető elektromos hálózatról üzemelni.

Kapcsolja ki az LCD monitort, és húzza ki a tápkábelt. - Permetezzen oldószert nem tartalmazó tisztítófolyadékot egy tisztítókendőre, és óvatosan tisztítsa meg vele a képernyőt. SOHA NE PERMETEZZEN VAGY ÖNTSÖN SEMMILYEN FOLYADÉKOT KÖZVETLENÜL A KÉPERNYŐRE VAGY A TARTÓRA. - NE HASZNÁLJON SEMMILYEN AMMÓNIA VAGY ALKOHOL ALAPÚ TISZTÍTÓT AZ LCD KIJELZŐN VAGY A TARTÓN. - Az Acer nem fog felelősséget vállalni semmilyen ammónia vagy alkohol alapú tisztítószer használatából eredő kárért.

1. Az LCD monitort ne helyezze ablak közelébe. A monitort az eső, a nedvesség és a közvetlen napfény súlyosan károsíthatja.
2. Ne nyomja meg az LCD képernyőt. A túlzott erőkifejtéssel járó nyomás a képernyő sérülését okozhatja.
3. Ne távolítsa el a készülék burkolatát, valamint ne próbálja meg saját maga megjavítani a készüléket. A készüléken csak szakképzett szerelő végezhet javítást.
4. Az LCD monitort -20 és +60 °C közötti hőmérsékletű helyiségben tárolja. Az e tartományon kívüli hőmérsékletek károsíthatják az LCD monitort.
5. A következő esetekben azonnal húzza ki a monitor tápkábelét, és hívjon szakképzett szerelőt:
6. A monitor és a számítógép közötti kábel elkopott vagy megsérült.
7. Az LCD monitorra folyadék ömlött, vagy a monitort eső érte.
8. Az LCD burkolata megsérült.

A monitor csatlakoztatása a talphoz

1. Vegye ki a monitor talpát a csomagból, és helyezze azt egy sík, stabil felületre.
2. Vegye ki a monitort a csomagolásból.
3. Csatlakoztassa a monitor tartó kart a talphoz.

Győződjön meg róla, hogy a talp és a monitor tartó kar megfelelően kapcsolódnak egymáshoz. (Bizonyos típusok esetén) A csavar elforgatásával rögzítse a talpat a monitor tartó karhoz. A csavart beépített fül vagy egy megfelelő méretű pénzérme

segítségével húzhatja meg. (Bizonyos típusok esetén)

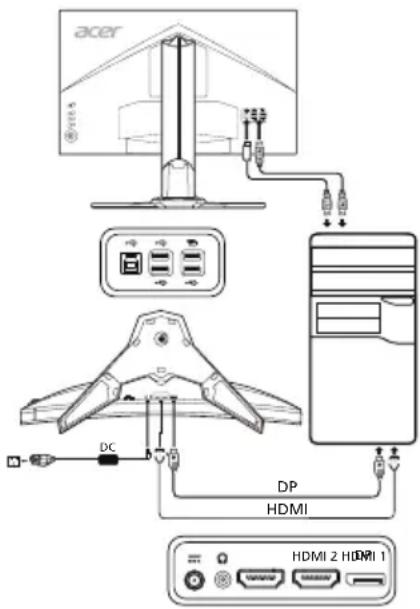

A monitor számítógéphez csatlakoztatása

1. Kapcsolja ki a monitort, és húzza ki a számítógép tápkábelét.
2. 2-1 HDMI-kábel csatlakoztatása

a. Győződjön meg róla, hogy mind a monitor, mind a számítógép ki van kapcsolva. b. Csatlakoztassa a HDMI-kábelt a számítógéphez. -2 DP-kábel csatlakoztatása (alapértelmezett bemenet) a. Győződjön meg róla, hogy mind a monitor, mind a számítógép ki van kapcsolva. b. Csatlakoztassa a DP-kábelt a számítógéphez.

1. Csatlakoztassa az audiokábelt. (opcionális)
2. Csatlakoztassa a monitor tápkábelét a monitor hátulján található tápcsatlakozóhoz.
3. Csatlakoztassa a monitor és a számítógép tápkábelét egy közeli fali aljzathoz.
4. Kapcsolja be vagy ki a Kikapcsolt USB-töltés beállítást a Kikapcsolt USB-töltés funkció be-, illetve kikapcsolásához.

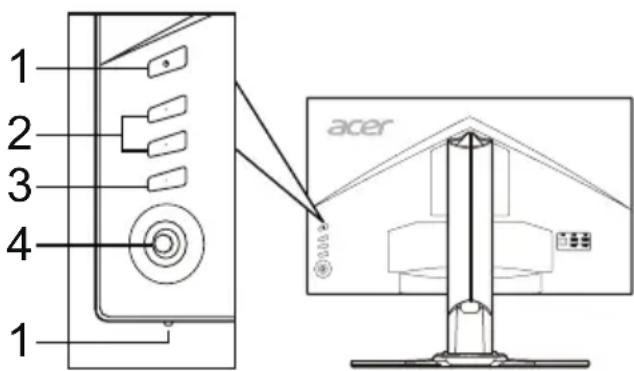

Külső kezelőszervek

Szám Elem Leírás

1	Bekapcsológomb/ jelzöfény	Be- és kikapcsoljá a monitor. A kék fény a bekapcsolt állapot jerzi. A borostyánsárga fény a készenléti/ energiatakarékos módot jerzi.
2	1., 2. gyorsgombok	Nyomja meg a felhasználó öltal meghatározott gyorsgombfunkció aktivalására.
3	Bemenet gomb	A bemeneti források kőtzi valtásra szolgál.
4	Navigácios/OK gomb	Nyomja meg az OSD menu aktiválásához, majd használja vezérólógombként a kívánt funkció kijelölésére. Nyomja meg üjra a kijelöl't element kiválasztásához.

Előírások és biztonsági megjegyzések

FCC-megjegyzés

A készüléket tesztelték, és az FCC-szabályzat 15. része értelmében megfelel a B osztályú digitális eszközökre vonatkozó előírásoknak. A korlátozások lakossági környezetben történő telepítéskor megbízható védelmet nyújtanak a káros interferenciával szemben. A készülék rádiófrekvenciás energiát hoz létre, használ és sugároz. Ha a készüléket nem a gyártó útmutatásai alapján telepítik és használják, akkor káros interferenciát okozhat a rádiókommunikációban.

Arra azonban nincs garancia, hogy egy adott telepítési helyzetben nem lép fel interferencia. Ha a készülék káros interferenciát okoz a rádió- vagy televíziókészülékek vételében, amelynek tényéről a készülék ki- és bekapcsolásával győződhet meg, javasoljuk, hogy az interferencia megszüntetése érdekében a következő lépéseket hajtsa végre:

Fordítsa el vagy helyezze át a vevőantennát. Növelje a távolságot a készülék és a vevő között. - Csatlakoztassa egy másik aljzathoz a készüléket, mint amelyikhez a vevőegység csatlakozik. Kérje a kereskedő vagy szakképzett szerelő segítségét.

CE megfelelőségi nyilatkozat

Az Acer Inc. ezennel kijelenti, hogy ez az LCD monitor megfelel az elektromágneses zavart okozó berendezésekre vonatkozó 2014/30/EU irányelv, a kisfeszültségű villamossági termékekre vonatkozó 2014/35/EU irányelv, valamint az egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazásának korlátozásáról szóló 2011/65/EU irányelv és az energiafelhasználással kapcsolatos termékek környezetbarát tervezésére vonatkozó követelmények megállapítási kereteinek létrehozásáról szóló 2009/125/EK irányelv alapvető és egyéb vonatkozó követelményeinek.

Megjegyzés:

A monitort soha ne a talpánál fogva emelje fel, nehogy megsérüljön.

Megjegyzés: Árnyékolt kábelek

Az elektromágneses zavarokra vonatkozó előírások betartása érdekében a készüléket csak árnyékolt kábelekkel szabad más számítástechnikai eszközökhöz csatlakoztatni.

Megjegyzés: Perifériák

A készülékhez kizárólag olyan perifériát (bemeneti/kimeneti eszközt, terminált, nyomtatót stb.) szabad csatlakoztatni, amely megfelel a B osztályú eszközökre előírt határértéknek. A határértéknek nem megfelelő perifériák használata esetén zavar léphet fel a rádiós és a televíziós vételben.

Figyelem

A gyártó által nem engedélyezett változtatások vagy módosítások miatt a felhasználó elveszítheti a Federal Communications Commission (Szövetségi Távközlési Bizottság) által a készülék működtetésére biztosított jogát.

Üzemi feltételek

A készülék megfelel az FCC szabályzatának 15. fejezetében foglalt előírásoknak. A készülék működtetése a következő két feltételhez kötött: (1) a készülék nem okozhat zavart, és (2) a készüléknek minden zavart tűrnie kell, beleértve a nemkívánatos működést okozó zavarokat is.

Megjegyzés: Kanadai felhasználók

Ez a B osztályú digitális berendezés megfelel a kanadai ICES-003 szabvány előírásainak.

Készülékek magánháztartásban történő selejtezése az Európai Unió területén

A készüléken, illetve a készülék csomagolásán látható azonos szimbólum annak jelzésére szolgál, hogy a készülék a selejtezés során az egyéb háztartási hulladéktól eltérő módon kezelendő. A vásárló a hulladékká vált készüléket köteles a kijelölt gyűjtőhelyre szállítani az elektromos és elektronikai készülékek újrahasznosítása céljából. A hulladékká vált készülékek selejtezéskori begyűjtése és újrahasznosítása hozzájárul a természeti erőforrások megőrzéséhez, valamint biztosítja a selejtezett termékek környezetre és emberi egészségre nézve biztonságos feldolgozását. A begyűjtés pontos helyéről bővebb tájékoztatást a lakhelye szerint illetékes önkormányzattól, az illetékes hulladékkezelő vállalattól, illetve a terméket árusító helyen kaphat.

MŰSZAKI ADATOK

LCD-panel	Meghajtórendszer Színes	TFT LCD
	Mérét 27"W (69 cm)
	Képpontmérét 0,233 mm	(vlzsztines) x 0,233 mm (fuggöleges)
	Fényerő	400 cd/m2(jellemző)
	Kontraszt Max. 100 000	00:1 (ACM)
	Betekintési szög	170° (vízsztines) 160° (fuggöleges) (CR=10)
	Válaszidő 0,5 ms (G-G)
	Panellipus TN
	Víszstines frekvencia	HDMI 2.0: 31 - 222 KHzDP: 222 - 222 KHz
	Függöleges frekvencia	HDMI 2.0: 56 - 144 HDP: 40 - 144 HDMI 2.0: 40-144 Hz (FreeSync be)
Megjeleníthető színek 16,7 millió
Videoórájel HDMI 2.0/DP: 600 MHz
Maximális felbontás 2560 × 1440 144 Hz-en
Plug&Play VESA DDCCI/DDC2B
Energiagazdaságosság besorolás A
*Éves energiafogyasztás		42 (kWh) (a HDMI bemenettel rendelkező tipus esetén)
Fogyasztás(200 nit fényerő mellett)	Bekapcsolt állapot 25,0 W	(jellemző)
	Alvo állapot	0,4 W (jellemző)
	Kikapcsolt állapot	0,3 W (jellemző)
Bemeneti csatlakozó		19 tús HDMI (csak a HDMI bemenettel rendelkező típsnáld)DP (csak a DP bemenettel rendelkező típsnáld)
Bemeneti videoejel		HDMI-jel (csak a HDMI bemenettel rendelkező típsnáld) (optionalis)DP (csak a DP bemenettel rendelkező típsnáld) (optionalis)
Hangszörök		7 W x 2 (Csak az audiobemenetell rendelkező típsok esetén) (Optionalis)
USB		USB 3.0 x 4
Maximális képernyömöret		Víszintesen: 596,74 mmFüggölegesen: 335,66 mm
Áramforrás		100 - 240 V, 50/60 Hz
Környezetre vonatkozó kõveleilmények:		Mūködési hämöséklet: 0 - 40 °CTárolas hämöséklet: -20 - 60 °CMūködési päratartalom: 20 - 80%
Mérétek		613,68 (szé) x 401,59 - 511,59 (ma) x 268,38 (mé) mm
Tömeg (nettó)		8,35 kg (nettó)
Mechanikai jellemzők		Dóles: -5°'s + 25" között (Csak a készülák legmagasabb pontján mérhető 25 fokos döllessző)Elfordlás: -30°'s +30" közöttMagasságbeällitas: 0-110 mmElfordlható: NemLevehető talp: Van
Külső kezelöszervek	Kapcsoló/gombok	Bekapcsológomb1. gyorsgomb2. gyorsgomb
	Funkciók	FényerőKontrasztSötét elenkütéSek fenyAcSMuzeró élességGammaSzinhömséskletMódoksRGB mód6 tengelyes szinámyalat6 tengelyes telflettsegHangerőTühlajsfreeSyncMPRTCelzópon
A műszaki adatok értesítés nélkül vältözhalnak.

Acer termékéhez az Acer hivatalos támogatási webhelyén található kézikönyveket és egyéb dokumentumokat.

^* Az éves energiafogyasztás kiszámítása az év 365 napján napi 4 óra használatot feltételezve történik.
