XZ271UA - Monitor ACER - Bezplatný návod na obsluhu

Druh produktu	LCD monitor
Značka	Acer
Model	XZ271UA
Veľkosť obrazovky	27 palcov (69 cm)
Maximálne rozlíšenie	2560 x 1440 @ 144 Hz
Typ panelu	TN
Reakčný čas	0,5 ms (sivá na sivú)
Jas	400 cd/m² (typický)
Dynamický kontrast	100 000 000:1 (ACM)
Pozorovací uhol	170° horizontálne, 160° vertikálne
Konektory	HDMI 2.0, DisplayPort, USB 3.0 x4, audio (voliteľný)
Reproduktory	2 x 7 W (voliteľné)
Napájanie	100-240 V, 50/60 Hz
Rozmery (Š x V x H)	613,68 x 401,59 ~ 511,59 x 268,38 mm
Hmotnosť	8,35 kg
Spotreba (zapnutý/pohotovostný/vypnutý)	25 W / 0,4 W / 0,3 W
Energetická trieda	A
Nastavenia	Náklon -5° až +25°, otáčanie -30° až +30°, výška 0-110 mm
Špeciálne funkcie	FreeSync, MPRT, Over Drive, zameriavač, super čistenie
Čistenie	Použite jemnú handričku bez rozpúšťadla; vyhýbajte sa amoniaku a alkoholu
Bezpečnosť	Nevystavujte dažďu, neotvárajte, skladujte medzi -20°C a 60°C
Náhradné diely	Odnímateľná základňa, HDMI a DP káble sú súčasťou balenia
Opraviteľnosť	Nepokúšajte sa o opravu sami; kontaktujte autorizovaného technika

Často kladené otázky - XZ271UA ACER

Ako vyčistiť obrazovku môjho monitora Acer XZ271UA?

Vypnite monitor a odpojte napájací kábel. Nastriekajte čistiaci prostriedok bez rozpúšťadla na jemnú handričku a jemne utrite. Nikdy nestriekajte kvapalinu priamo na obrazovku. Vyhýbajte sa výrobkom obsahujúcim amoniak alebo alkohol.

Aké káble sú súčasťou monitora?

Monitor sa dodáva s káblom HDMI a káblom DisplayPort. Audio kábel je voliteľný v závislosti od modelu.

Ako nastaviť výšku monitora?

Monitor má nastavenie výšky od 0 do 110 mm. Uchopte základňu a zdvihnite alebo spustite obrazovku do požadovanej polohy. Náklon je možné nastaviť od -5° do +25° a otáčanie od -30° do +30°.

Čo robiť, ak sa obrazovka nerozsvieti?

Skontrolujte, či je napájací kábel správne zapojený do monitora aj do elektrickej zásuvky. Uistite sa, že je stlačené tlačidlo napájania. Ak kontrolka svieti na oranžovo, monitor je v pohotovostnom režime; stlačením tlačidla napájania ho prebudíte. Ak nič nefunguje, kontaktujte autorizovaného technika.

Ako aktivovať technológiu FreeSync?

FreeSync je predvolene aktivovaný pri použití kompatibilného zdroja HDMI alebo DP. Môžete to skontrolovať v ponuke OSD v časti Funkcie > FreeSync. Uistite sa, že vaša grafická karta podporuje FreeSync a že ovládač je aktuálny.

Aké je natívne rozlíšenie monitora?

Natívne rozlíšenie je 2560 x 1440 s obnovovacou frekvenciou 144 Hz. Pre optimálnu kvalitu obrazu nastavte zdroj na toto rozlíšenie.

Má monitor zabudované reproduktory?

Áno, v závislosti od modelu môže byť monitor vybavený dvoma reproduktormi s výkonom 7 W každý. Skontrolujte prítomnosť audio vstupu na zadnej strane. Reproduktory sú voliteľné a nemusia byť prítomné na všetkých modeloch.

Ako zmeniť vstupný zdroj?

Stlačte tlačidlo Vstup na zadnej strane monitora. Pomocou navigačných tlačidiel vyberte požadovaný zdroj (HDMI alebo DP) a potvrďte tlačidlom OK.

Je monitor kompatibilný s držiakmi VESA?

Áno, monitor je kompatibilný so štandardmi VESA. Noha je odnímateľná. Môžete odstrániť základňu a pripevniť rameno VESA. Rozmery montáže nie sú špecifikované, ale zvyčajne sú v štandarde 100x100 mm.

Kde si môžem stiahnuť kompletný návod na monitor?

Kompletný návod je k dispozícii na bezplatné stiahnutie na stránke notice-facile.com alebo na oficiálnej stránke podpory Acer. Môžete tiež požiadať o preklad e-mailom.

NÁVOD NA OBSLUHU XZ271UA ACER

Stručný sprievodca spustením (Quick Start Guide - QSG) LCD monitora Acer

Signalny kabel medzi monitorom a PC je Rozstrapkany alebo poskodeny.
- Na LCD monitor sa vyleje tekutina alebo je monitor vystaveny daždu.
Dojde k poskodeniu LCD monitora alebo puzdra.

Pripevnenie monitora na podstavec

1. Podstavec monitora vyberte z balenia umiestnite ho na stabilny a rovny pracovny povrch.
2. Vyberte monitor z balenia.

3. Pripevnite rameno stojana monitora k podstavcu.

4. Ubezpečte sa,Že podstavec je uzamknutý do ramena stojana monitora. (pre vybrné modely)

5. Upevnite podstavec na rameno stojana monitora otáčaním skrutky, pričom použijete integrované uško alebo vchodné mincu. (prevybrané modely)

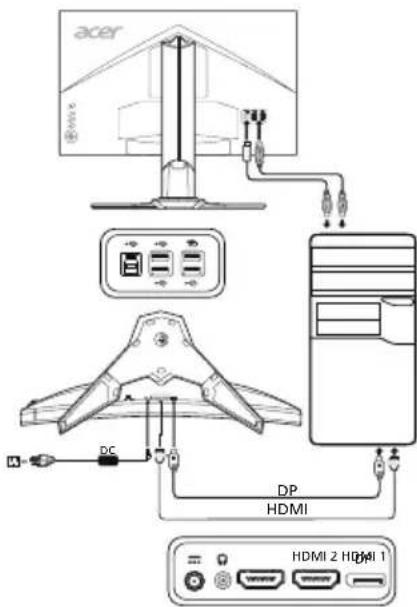

Pripojenie monitora k počitaču

1. Vypnite monitor a odpoje napajaci kabel poça.
2. 2-1 Pripoje kabel HDMI

a. Zabezpečte, aby bol monitor i počítac VYPNUTY.
b. Pripojte kabel HDMI k počitaču.

a. Zabezpečte, aby bol monitor i počítac VYPNUTY.
b. Pripojte kabel DP k poctacu.

1. Pripojte kabel Audio. (Volitefny)

2. Pripojte napajci kabel monitora do portu napajania na zadnej strane monitora.

3. Zapojte napajacie kable počitača a monitora do elektricnej zásvky v dosahu.
4. Na zapnutie/vypnutie funkcie nabijania gez USB vyberte Power-off USB charge ON/OFF.

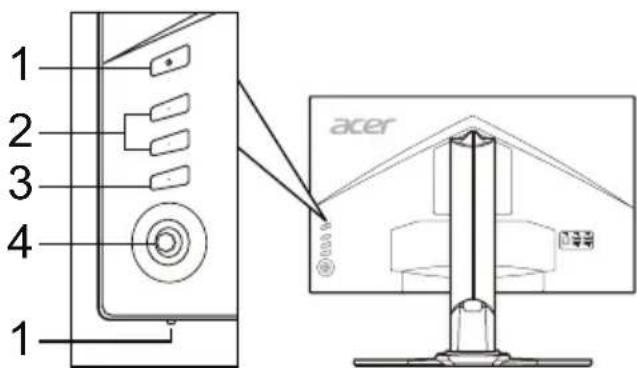

Vonkajšie ovládače

C. Polozka Popis

1	Tlačidlo/kontrolka napájania	Slúží na zapnutie/vypnutie monitora. Modrá farba indikuje zapnutie. Oranžová indikuje pohotovostný režim/režim šetrenia energiaou.
2	Tlačidlá klávesovej skratky 1 a 2	Stlačením tlacidla aktivujete funkciu klávesovej skratky predvolné použivatelem.
3	T I A	Stlačením tlacidla prepnite vystupné zdroje.
4	Smerové/ potvrdžovacie tlacidlo	Stlačením tlacidla aktivujte ponuko OSD, potom ho použité ako smerové tlacidlo a vyberte požadovanú funkciu. Opátovým stlačením tlacidla potvrdǐte vyber.

Toto zariadenie bolo testované a zistilo sa, ze spína limity pre digitáne zariadenie triedy B podla ācasti 15 pravidiel FCC. Tieto limity sústanovené tak, aby sa v zmyslupnej miere zabezpecila ochra proti skodlivému rušeniµ pri umiestnén v obytnej zone. Toto zariadenie generuje, použiva a moze vyžarovat' ysvokofrekvenčné energiu a ak nie je nainstalované a použivané v súlade s tokynmi, moze spôsobovat' skodlivé rušenie rádiových komunikáci.

Neexistuje však záruka, ze pri konkrétnom umiestneni k ruşeniu nedojde. Ak toto zariadenie spösobuje skodlivé ruşenie prijmu rádiověho alebo televizneho signalu, co možno zistif zapnutim a vypnutim zariadenia, použivateł by sa malPokúsi'o nápravu ruşenia prijatim jakného alebo viacerych z nasledujúcích opatreni:

Zmente orientaciu zariadenia alebo premiestnite prijimaciu antenu.
Predlzte vzdialenost medzi zariadenim a prijimaicom.
- Zapojte zariadenie do zasuvky na inom okruhu, než je zapojený prijímač.
- Porad'te sa s predajcom alebo skusenym radiosvym/televiznym technikom.

Vyhlásenie o zhode so smernicami ES

Spolocnost Acer Inc. tymto prehlasuj, ze tento LCD monitor splna zakladne poziadavyk a dalsie prislu'sne ustanovenia smernice o EMK 2014/30/EU, smernice o nizkom napati 2014/35/EU, smemicu RoHS 2011/65/EU a smemicu 2009/125/ES o vytvoreni ramca na stanovenie poziadaviek na ekodizajn energetickych vyrobkov.

Upozorenie:

V rámci prevalcie pred poskodenim nezdvihajte monitor za jeho podstavec.

Zmeny alebo modifikacia, ktoré Nie su vyslovne schvalené vyrobcom, možu mat za nasledok zneplatnenie opravnenia použivatea prevadzkovat'tento produkt, ktoré udel'uje Federal Communications Commission (FCC - Federálny vybor pre komunikácie v USA)

Prevádkové podmienky

Toto zariadenie je v sulade s ccastou 15 smernic FCC. Prevadzka podlieha tmydov podmienkam: (1) toto zariadenie nesmie sposobovat skodlivereu sienie a (2) toto zariadenie musi zniest akekolvek prijate ru sienie, vratane ru senia, ktoro moze sposobit neziaducu prevadzku.

Upozornenie: Pre používatelov v Kanade

Tento digitalny pristroj triedy B zodpoveda kanadskej norme ICES-003.

Likvidácia nepotrebného zariadenia používatelmi v sukromnych domácnostiach v Európskej únii.

13/14

Tento symbol na Produkte alebo na jeho baleni indikuje, ze tento produkt sa nesmie likvidovat spolu sinym opadom z domácnosti. Namiesto toho ste zodpovedni za likvidáciu svojho nepotrebného zariadenia tak, ze ho odovzdate na určenom zbernom mieste pre recykláciu odpadu z elektrickych a elektronickych zariadeni. Separovaný zber a recyklácia nepotrebného zariadenia na konci jehoŽivotnosti pomózu zachovat prirodné zdroje a zabezpečit, aby bolo recyklované sposobom, ktorý chrani fudské zdravie aŽivotné prostredie. Pre d'alsie informácie o tom, kde možete odovzdat' svoje nepotrebné zariadenie na recykláciu, sa obratte na svoj miestny mestský urad, sluzby nakladania s opadom, ktoré vaša domácnost' vyuziva, alebo obchod, kde ste produkt zakúpili.

ŠPECIFÍKÁCIE

LCD Panel	Druh monitora Farebný TFT LCD
	Vefkost'	27"W (69 cm)
	Rozstup bodov 0,233 mm	(H) x 0,233 mm (V)
	Jas	400 cd/m2(charakteristický)
	Kontrast 100000000:1 Max	(ACM)
	Pozorovacl uhol 170° (H)	160° (V) (CR = 10)
	Doba odozvy 0,5 ms (G kU G)
	Typ panela TN
	Horizontálna frekvencia	HDMI 2.0: 31 - 222 KHzDP: 222 - 222 KHz
	Vertikálna frekvencia	HDMI 2.0: 56 - 144 HDP: 40 - 144 HzHDMI 2.0: 40-144 Hz (so zapnutou technológiu FreeSync)
Farby displeja 16,7 milliona
Max. obnovovacia frekvencia bodov HDMI 2.0/DP: 600		MHz
Maximálne Rozlügenie 2 560 x 1 440 pri 144 Hz
Technología Plug & Play VESA DDCCI/DDC2B
Trieda energetickej Účinnosti A
*Ročná spotreba energia 42 (kWh) (pre model so vystupom HDMI)
Prikon(pri 200 nitov)	Režim zaputia	25,0 W (charakteristicky)
	Režim spänku 0,4 W (charakteristicky)
	Režim vypnutia	0,3 W (charakteristicky)
Vstrupý konektor		HDMI 19-kolíkový (iba model so vystupom HDMI)DP (iba model so vystupom DP)
Vstrupý signál videa		Signál HDMI (iba model so vystupom HDMI) (voliteñné)DP (iba model so vystupom DP) (voliteñné)
Reproduktory		7 W x 2 (iba model so vystupom Audio) (voliteñné)
USB		USB 3.0 x 4
Maximálna veftkost' obrazovky		Horizontálne: 596,74 mmVertikálne: 335,66 mm
Zdroj napajania		100 - 240 V, 50/60 Hz
Podmienky prostrendia		Prevádžková teplata: 0 až 40 °CTeplata skladovania: -20 až 60 °CTeprádžková vlhkest: 20 % až 80 %
Rozmery		613,68 (S) x 401,59 - 511,59 (V) x 268,38 (H) mm
Hmotnost' (netto)		8,35 kg (netto)
Špecifikácie mechanizmu		Vyklopiené: -5" až +25" (iba v majvysfom bode možno ponúknuf 25 stipnov zaklopenia pre uhol elevácie)Otácanie: -30" až +30°Nastavenie výšky: 0 mm až 110 mmVyklápanie: NieOdpojitefny stojan: Áno
Vonkajšie ovládače	Prepínáč/tláčidlá	Tlačidlo zaputiaTlačidlo klávesovej skratky 1Tlačidlo klávesovej skratky 2
	Funkcie	JasKostrastZvižravnenie ČiernjeModré svelloACMZvižséná ostroStaminaTeplota fariebrežimPriradenie klávesovych skratiekDDC/CIUrovenčiemej na HDMIRežim rychleho spusteniaNabijanie cez USB vo vypnutom staveInformácie o displejiObnovenie pôvodných nastaveniSkoncenie
		Tlačidlo klávesovej skratky 2

Na oficialnych webovych stranskach podpory spolocnosti Acer najdete priruCKy a iné dokumenty pre svoj produkt značky Acer.

*Ročná spotreba energia sa vypočita s použitím(Charakteristickej spotreby energia 4 hodiny denen, 365 dní v roku.
