XZ271UA - Monitor ACER - Kostenlose Bedienungsanleitung

Produkttyp	LCD-Monitor
Marke	Acer
Modell	XZ271UA
Bildschirmgröße	27 Zoll (69 cm)
Maximale Auflösung	2560 x 1440 @ 144 Hz
Paneltyp	TN
Reaktionszeit	0,5 ms (Grau zu Grau)
Helligkeit	400 cd/m² (typisch)
Dynamischer Kontrast	100 000 000:1 (ACM)
Blickwinkel	170° horizontal, 160° vertikal
Anschlüsse	HDMI 2.0, DisplayPort, USB 3.0 x4, Audio (optional)
Lautsprecher	2 x 7 W (optional)
Stromversorgung	100-240 V, 50/60 Hz
Abmessungen (B x H x T)	613,68 x 401,59 ~ 511,59 x 268,38 mm
Nettogewicht	8,35 kg
Leistungsaufnahme (Betrieb/Standby/Aus)	25 W / 0,4 W / 0,3 W
Energieeffizienzklasse	A
Einstellungen	Neigung -5° bis +25°, Drehung -30° bis +30°, Höhe 0-110 mm
Besondere Funktionen	FreeSync, MPRT, Over Drive, Zielpunkt, Super Reinigung
Reinigung	Verwenden Sie ein weiches Tuch ohne Lösungsmittel; vermeiden Sie Ammoniak und Alkohol
Sicherheit	Nicht dem Regen aussetzen, nicht öffnen, Lagerung zwischen -20°C und 60°C
Ersatzteile	Abnehmbarer Standfuß, HDMI- und DP-Kabel enthalten
Reparierbarkeit	Nicht selbst reparieren; wenden Sie sich an einen autorisierten Techniker

Häufig gestellte Fragen - XZ271UA ACER

Wie reinige ich den Bildschirm meines Acer XZ271UA Monitors?

Schalten Sie den Monitor aus und ziehen Sie das Netzkabel. Sprühen Sie eine Reinigungslösung ohne Lösungsmittel auf ein weiches Tuch und reinigen Sie vorsichtig. Sprühen Sie niemals Flüssigkeit direkt auf den Bildschirm. Vermeiden Sie Produkte auf Ammoniak- oder Alkoholbasis.

Welche Kabel sind im Lieferumfang enthalten?

Der Monitor wird mit einem HDMI-Kabel und einem DisplayPort-Kabel geliefert. Ein Audiokabel ist je nach Modell optional.

Wie stelle ich die Höhe des Monitors ein?

Der Monitor verfügt über eine Höhenverstellung von 0 bis 110 mm. Greifen Sie die Basis und heben oder senken Sie den Bildschirm in die gewünschte Position. Die Neigung kann von -5° bis +25° und die Drehung von -30° bis +30° eingestellt werden.

Was tun, wenn sich der Bildschirm nicht einschaltet?

Überprüfen Sie, ob das Netzkabel sowohl am Monitor als auch an einer Steckdose richtig angeschlossen ist. Stellen Sie sicher, dass der Netzschalter gedrückt ist. Wenn die Anzeige orange leuchtet, befindet sich der Monitor im Standby-Modus; drücken Sie den Netzschalter, um ihn zu aktivieren. Wenn nichts funktioniert, wenden Sie sich an einen autorisierten Techniker.

Wie aktiviere ich die FreeSync-Technologie?

FreeSync ist standardmäßig aktiviert, wenn Sie eine kompatible HDMI- oder DP-Quelle verwenden. Sie können dies im OSD-Menü unter Funktionen > FreeSync überprüfen. Stellen Sie sicher, dass Ihre Grafikkarte FreeSync unterstützt und der Treiber aktuell ist.

Was ist die native Auflösung des Monitors?

Die native Auflösung beträgt 2560 x 1440 bei einer Bildwiederholfrequenz von 144 Hz. Stellen Sie Ihre Quelle für eine optimale Bildqualität auf diese Auflösung ein.

Verfügt der Monitor über integrierte Lautsprecher?

Ja, je nach Modell kann der Monitor mit zwei Lautsprechern zu je 7 W ausgestattet sein. Überprüfen Sie das Vorhandensein eines Audioeingangs auf der Rückseite. Die Lautsprecher sind optional und möglicherweise nicht bei allen Modellen vorhanden.

Wie ändere ich die Eingangsquelle?

Drücken Sie die Eingangstaste auf der Rückseite des Monitors. Verwenden Sie die Navigationstasten, um die gewünschte Quelle (HDMI oder DP) auszuwählen, und drücken Sie OK, um zu bestätigen.

Ist der Monitor mit VESA-Halterungen kompatibel?

Ja, der Monitor ist mit VESA-Standards kompatibel. Der Fuß ist abnehmbar. Sie können den Standfuß entfernen und einen VESA-Arm montieren. Die Montagemaße sind nicht angegeben, entsprechen aber in der Regel dem Standard 100x100 mm.

Wo kann ich die vollständige Bedienungsanleitung des Monitors herunterladen?

Die vollständige Anleitung ist kostenlos auf der Website notice-facile.com oder auf der offiziellen Support-Seite von Acer erhältlich. Sie können auch per E-Mail eine Übersetzung anfordern.

BEDIENUNGSANLEITUNG XZ271UA ACER

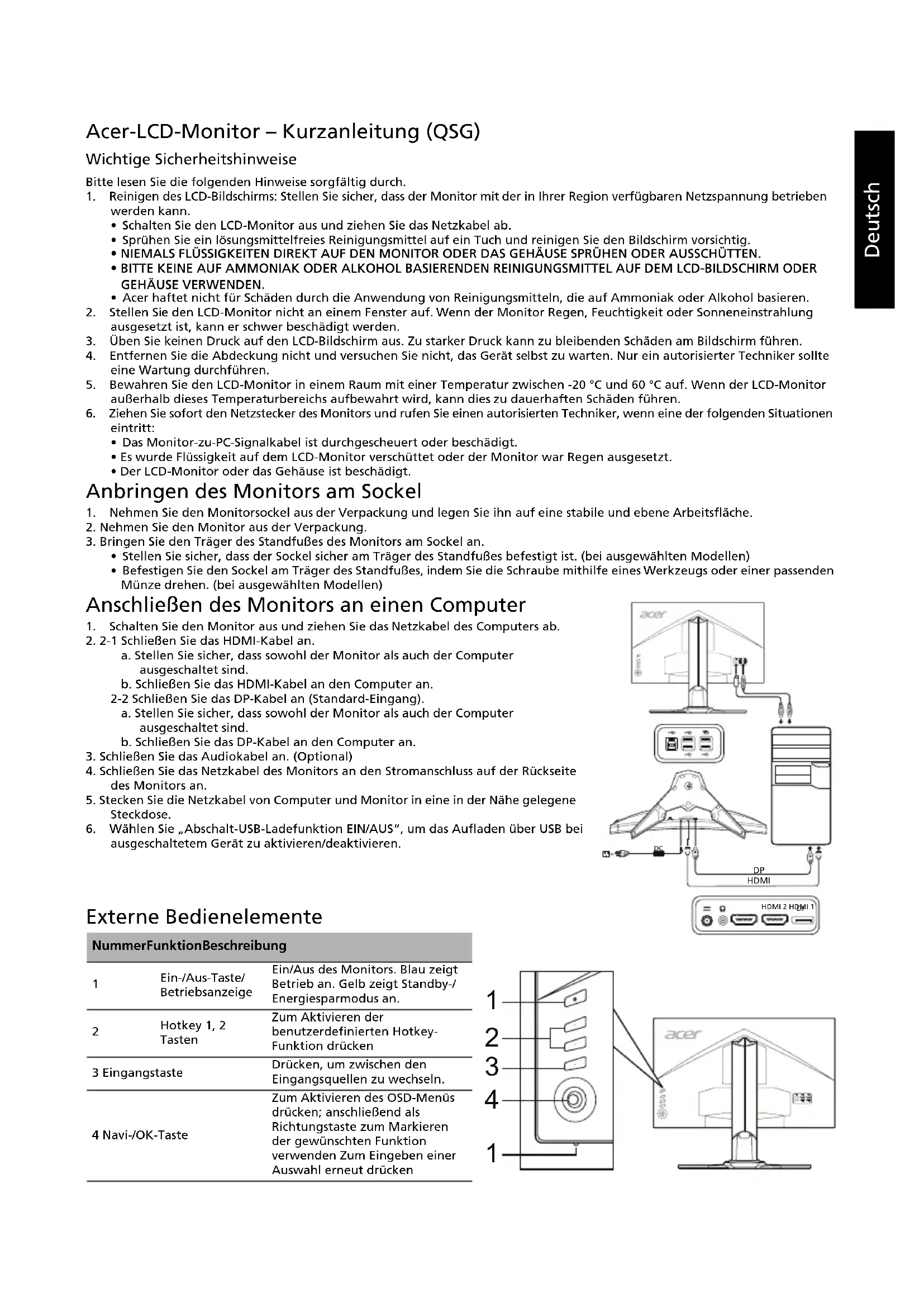

Acer-LCD-Monitor - Kurzanleitung (QSG)

Wichtige Sicherheitshinweise

Bitte lesen Sie die folgenden Hinweise sorgfältig durch.

1. Reinigen des LCD-Bildschirms: Stellen Sie sicher, dass der Monitor mit der in Ihrer Region verfügbaren Netzspannung betrieben werden kann.
2. Schalten Sie den LCD-Monitor aus und ziehen Sie das Netzkabel ab. Sprühen Sie ein lösungsmittelfreies Reinigungsmittel auf ein Tuch und reinigen Sie den Bildschirm vorsichtig.
3. NIEMALS FLÜSSIGKEITEN DIREKT AUF DEN MONITOR ODER DAS GEHÄUSE SPRÜHEN ODER AUSSCHÜTTEN.
4. BITTE KEINE AUF AMMONIAK ODER ALKOHOL BASIERENDEN REINIGUNGSMITTEL AUF DEM LCD-BILDSCHIRM ODER GEHÄUSE VERWENDEN.
5. Acer haftet nicht für Schäden durch die Anwendung von Reinigungsmitteln, die auf Ammoniak oder Alkohol basieren.
6. Stellen Sie den LCD-Monitor nicht an einem Fenster auf. Wenn der Monitor Regen, Feuchtigkeit oder Sonneneinstrahlung ausgesetzt ist, kann er schwer beschädigt werden.
7. Üben Sie keinen Druck auf den LCD-Bildschirm aus. Zu starker Druck kann zu bleibenden Schäden am Bildschirm führen.
8. Entfernen Sie die Abdeckung nicht und versuchen Sie nicht, das Gerät selbst zu warten. Nur ein autorisierter Techniker soll eine Wartung durchführen.
9. Bewahren Sie den LCD-Monitor in einem Raum mit einer Temperatur zwischen -20 °C und 60 °C auf. Wenn der LCD-Monitor außerhalb dieses Temperaturbereichs aufbewahrt wird, kann dies zu dauerhaften Schäden führen.
10. Ziehen Sie sofort den Netzstecker des Monitors und rufen Sie einen autorisierten Techniker, wenn eine der folgenden Situationen eintritt:
11. Das Monitor-zu-PC-Signalkabel ist durchgescheuert oder beschädigt.
12. Es wurde Flüssigkeit auf dem LCD-Monitor verschüttet oder der Monitor war Regen ausgesetzt.
13. Der LCD-Monitor oder das Gehäuse ist beschädigt.

Anbringen des Monitors am Sockel

1. Nehmen Sie den Monitorsockel aus der Verpackung und legen Sie ihn auf eine stabile und ebene Arbeitsfläche.
2. Nehmen Sie den Monitor aus der Verpackung.
3. Bringen Sie den Träger des Standfußes des Monitors am Sockel an.
4. Stellen Sie sicher, dass der Sockel sicher am Träger des Standfußes befestigt ist. (bei ausgewählten Modellen)
5. Befestigen Sie den Sockel am Träger des Standfußes, indem Sie die Schraube mithilfe eines Werkzeugs oder einer passenden Münze drehen. (bei ausgewählten Modellen)

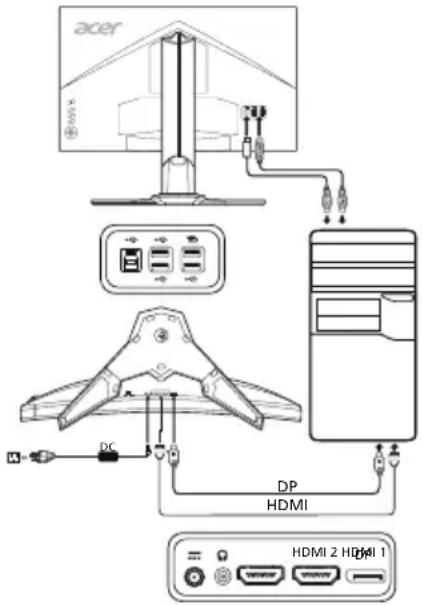

Anschließen des Monitors an einen Computer

1. Schalten Sie den Monitor aus und ziehen Sie das Netzkabel des Computers ab.
2. 2-1 Schließen Sie das HDMI-Kabel an.

a. Stellen Sie sicher, dass sowohl der Monitor als auch der Computer ausgeschaltet sind. b. Schließen Sie das HDMI-Kabel an den Computer an.

2-2 Schließen Sie das DP-Kabel an (Standard-Eingang).

a. Stellen Sie sicher, dass sowohl der Monitor als auch der Computer ausgeschaltet sind. b. Schließen Sie das DP-Kabel an den Computer an.

1. Schließen Sie das Audiokabel an. (Optional)
2. Schließen Sie das Netzkabel des Monitors an den Stromanschluss auf der Rückseite des Monitors an.
3. Stecken Sie die Netzkabel von Computer und Monitor in eine in der Nähe gelegene Steckdose.
4. Wählen Sie „Abschalt-USB-Ladefunktion EIN/AUS", um das Aufladen über USB bei ausgeschaltetem Gerät zu aktivieren/deaktivieren.

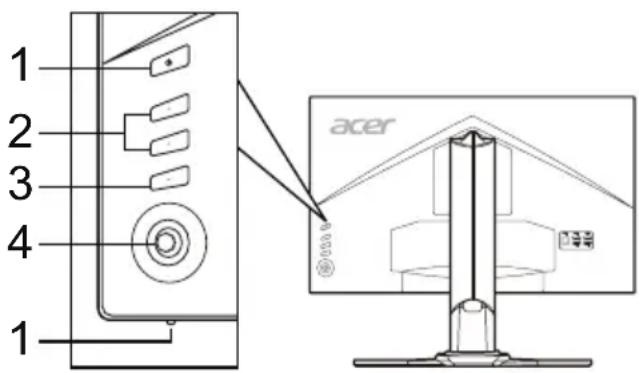

Externe Bedienelemente

Nummer Funktion Beschreibung
1	Ein-/Aus-Taste/Betriebsanzeige	Ein/Aus des Monitors. Blau zeigtBetrieb an. Gelb zeigt Standby-/Energiesparmodus an.
2	Hotkey 1, 2Tasten	Zum Aktivieren benutzerdefinierten Hotkey-Funktion drücken
3	Eingangsstaste	Drücken, um zwischen denEingangsquellen zu wechseln.
4	Navi-/OK-Taste	Zum Aktivieren des OSD-Menüsdrücken; anschließend alsRichtungstaste zum Markierendergewündten Funktionverwenden Zum Eingegeben einerAusbahl erneut drücken

Vorschriften und Sicherheitshinweise

FCC-Hinweis

Dieses Gerät wurde getestet und erfüllt die Grenzwerte für ein digitales Gerät der Klasse B gemäß Teil 15 der FCC-Vorschriften. Diese Grenzwerte sollen einen angemessenen Schutz gegen Interferenzen bei der Installation in einem Wohngebiet bieten. Dieses Gerät erzeugt, verwendet und gibt möglicherweise Funkfrequenzenergie ab und kann, wenn es nicht gemäß den Anweisungen installiert und verwendet wird, Störungen des Funkverkehrs verursachen.

Es gibt keine Garantie dafür, dass bei einer bestimmten Installation keine Störungen auftreten. Wenn dieses Gerät Störungen des Radio- oder Fernsehempfangs verursacht, was sich durch Aus- und Einschalten des Geräts feststellen lässt, kann der Benutzer versuchen, die Störungen durch eine oder mehrere der folgenden Maßnahmen zu beseitigen:

Neuausrichtung oder Versetzen der Empfangsantenne - Vergrößern des Abstands zwischen dem Gerät und dem Receiver - Anschließen des Geräts an eine Steckdose eines anderen Stromkreises als den, an dem der Receiver angeschlossen ist - Zu Rate ziehen des Händlers oder eines erfahrenen Radio-/Fernsehtechnikers

CE-Konformitätserklärung

Acer Inc. erklärt hiermit, dass dieser LCD-Monitor den grundlegenden Anforderungen und anderen relevanten Bestimmungen der EMV-Richtlinie 2014/30/EU, der Niederspannungsrichtlinie 2014/35/EU und der RoHS-Richtlinie 2011/65/EU sowie der Richtlinie 2009/125/EG zur Schaffung eines Rahmens für die Festlegung von Anforderungen an die umweltgerechte Gestaltung energieverbrauchsrelevanter Produkte entspricht.

Hinweis:

Heben Sie den Monitor nicht an der Unterseite an, um Schäden am Monitor zu vermeiden.

Hinweis: Abgeschirmte Kabel

Alle Verbindungen zu anderen Computergeräten müssen über abgeschirmte Kabel erfolgen, um die Einhaltung der EMV-Richtlinien sicherzustellen.

Hinweis: Peripheriegeräte

Nur Peripheriegeräte (Eingabe-/Ausgabegeräte, Terminals, Drucker usw.), die die Grenzwerte der Klasse B erfüllen, dürfen an dieses Gerät angeschlossen werden. Der Anschluss von Peripheriegeräten, die diese Grenzwerte nicht erfüllen, kann Störungen des Radio- und Fernsehempfangs hervorrufen.

Vorsicht

Änderungen oder Modifikationen, die nicht ausdrücklich durch den Hersteller genehmigt wurden, können dazu führen, dass die Betriebserlaubnis, die dem Benutzer von der Federal Communications Commission für dieses Produkt erteilt wurde, erlischt.

Betriebsbedingungen

Dieses Gerät entspricht Teil 15 der FCC-Vorschriften. Der Betrieb unterliegt den folgenden zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Interferenzen verursachen und (2) dieses Gerät muss alle empfangenen Interferenzen annehmen, einschließlich Interferenzen, die zu einem unerwünschten Betrieb führen können.

Hinweis: Benutzer in Kanada

Dieses digitale Gerät der Klasse B entspricht der kanadischen Norm ICES-003.

Entsorgung von Elektrogeräten durch Benutzer in Privathaushalten in der EU

Dieses Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht über den normalen Hausmüll entsorgt werden darf. Es liegt in Ihrer Verantwortung, Ihre Altgeräte zur Entsorgung an einer Rücknahmestelle für das Recycling und die Entsorgung von elektrischen und elektronischen Geräten abzugeben. Die getrennte Sammlung und das Recycling von Altgeräten nach Ablauf der Lebensdauer tragen zur Erhaltung der natürlichen Ressourcen bei und garantieren eine Wiederverwertung, die die Gesundheit der Menschen und die Umwelt schont. Weitere Informationen dazu, wo sich Rücknahmestellen für Ihre Altgeräte befinden, erhalten Sie bei Ihrer Stadtverwaltung, den örtlichen Müllentsorgungsbetrieben oder im Geschäft, in dem Sie das Produkt erworben haben.

TECHNISCHE DATEN

LCD-Bildschirm	System TFT-LCD-Farbbildschirm
	GröBe 27"W (69 cm)
	Pixelabstand 0,233 mm	(H) x 0,233 mm (V)
	Helligkeit	400 cd/m2(typisch)
	Krontrast 100000000:1 Max. (ACM)
	Einsehbarer Winkel 170° (H) 160° (V) (CR = 10)
	Reaktionszeit	0,5 ms (G zu G)
	Bildschirmtyp TN
	H-Frequency	HDMI 2.0: 31 - 222 KHzDP: 222 - 222 KHz
	V-Frequency	HDMI 2.0: 56 - 144 HDP: 40 - 144 HDMI 2.0: 40-144 Hz (FreeSync eingeschaltet)
Displayfarben 16,7 Millionen
Pixelfrequency HDMI 2.0/DP: 600 MHz
Maximale Auflösung 2560 x 1440 bei 144 Hz
Plug & Play VESA DDCCI/DDC2B
Energieeffizienzklasse A
*Jährlicher Energieverbrauch 42 (kWh) (für Modelle mit HDMI-Eingang)
Stromverbrauch (bei 200 cd/m2)	Eingeschaltet 25,0 W (typisch)
	Ruhemodus 0,4 W (typisch)
	Ausgeschiedt 0,3 W (typisch)
Eingangsbuchse		HDMI 19-polig (nur Modelle mit HDMI-Eingang)DP (nur Modelle mit DP-Eingang)
Eingangsvideosignal		HDMI-Signal (nur Modelle mit HDMI-Eingang) (optional)DP (nur Modelle mit DP-Eingang) (optional)
Lautsprecher		7 W x 2 (nur Modelle mit Audioeingang) (optional)
USB		USB 3.0 x 4
Maximale Bildschirmgroße		Horizontal: 596,74 mmVertical: 335,66 mm
Stromquelle		100 - 240 V, 50/60 Hz
Umgebungsbedingungen		Betriebstemperatur: 0 bis 40 °CLagertemperatur: -20 bis 60 °CLuftfeuchtigkeit bei Betrieb: 20 % bis 80 %
Abmessungen		613,68 (B) x 401,59 bis 511,59 (H) x 268,38 (T) mm
Gewicht (netto)		8,35 kg (netto)
Datum zur Mechanik		Neigung: -5° bis +25° (nur am highesten Punkt können 25 Grad Rückwärtsneigung des Höhenwinkels erzielt werden)Schwenken: -30° bis +30°Höheneinstellung: 0 mm bis 110 mmDrehgelenk: NeinAbnehmbarer Standfuß: Ja
Externe Bedieneleme	Schalter/Tasten	Ein-/Aus-TasteHotkey 1Hotkey 2Eingang5 Navi-Taste
	Funktionen	HelligkeitSpracheOSD-DauerTransparenzAkt.-Freq.-Nr.EingangAuto-QuelleDP-FormatBildformateModiSchnelltastenzuweisungDDC/CHDMI-Schwarzp.Schnellstartmod.Abschlut-USB-LadefunktionDisplayinformationenAlle Einst. rücksetzenBeenden
		sRGB Modus6-Achs.-Farbston6-Achs.-SättingulatstärkeOverdriveFreeSyncMPRTZielpunkt
Alle technischen Daten können sich ohne Vorankündigungändern.

Handbücher und andere Dokumente für Ihr Acer-Produkt finden Sie auf der offiziellen Acer-Support-Website.

*Der jährliche Energieverbrauch berechnet sich anhand des typischen Stromverbrauchs von 4 Stunden pro Tag, 365 Tage im Jahr.

Schnellstartanleitung für den Acer-LCD-Monitor (QSG)

Nr. Artikel Beschreibung

Lesen Sie die folgenden Anweisungen gründlich.

Nr. Element Beschreibung

Konformitätserklärung

Wir,

Acer Incorporated

Wir, Acer Incorporated, erklären hiermit in alleiniger Verantwortung, dass das oben beschriebene Produkt mit den relevanten Angleichungsrechtsvorschriften der Union entsprechend der nachstehenden Richtlinie übereinstimmt und folgende harmonisierte Standards und/oder anderen relevanten Standards angewandt wurden:

EMV-Richtlinie: 2014/30/EU

EN55032:2012/AC:2013 Klasse B

EN55024:2010

EN61000-3-2:2014 Klasse D

EN61000-3-3:2013

LVD-Richtlinie: 2014/35/EU

EN60950-1:2006/A11:2009/A1:2010/A12:2011/A2:2013

RoHS-Richtlinie: 2011/65/EU

EN50581:2012

Ökodesign-Richtlinie (ErP): 2009/125/EG

Verordnung (EG) Nr. 1275/2008; EN 50564:2011

Jahr, in dem mit der Anbringung der CE-Kennzeichnung begonnen wird: 2018.
