Tip produs	Monitor LCD
Marcă	Acer
Model	XZ271UA
Dimensiunea ecranului	27 inci (69 cm)
Rezoluție maximă	2560 x 1440 @ 144 Hz
Tip panou	TN
Timp de răspuns	0,5 ms (gri pe gri)
Luminozitate	400 cd/m² (tipic)
Contrast dinamic	100 000 000:1 (ACM)
Unghi de vizualizare	170° orizontal, 160° vertical
Conectori	HDMI 2.0, DisplayPort, USB 3.0 x4, audio (opțional)
Difuzoare	2 x 7 W (opțional)
Alimentare	100-240 V, 50/60 Hz
Dimensiuni (L x Î x P)	613,68 x 401,59 ~ 511,59 x 268,38 mm
Greutate netă	8,35 kg
Consum (funcționare/standby/oprit)	25 W / 0,4 W / 0,3 W
Clasă energetică	A
Setări	Înclinare -5° la +25°, rotație -30° la +30°, înălțime 0-110 mm
Funcții speciale	FreeSync, MPRT, Over Drive, punct de vizare, super curățare
Curățare	Utilizați o cârpă moale fără solvent; evitați amoniacul și alcoolul
Siguranță	Nu expuneți la ploaie, nu deschideți, depozitare între -20°C și 60°C
Piese de schimb	Suport detașabil, cabluri HDMI și DP incluse
Reparabilitate	Nu încercați să reparați singur; contactați un tehnician autorizat

Întrebări frecvente - XZ271UA ACER

Cum să curăț ecranul monitorului meu Acer XZ271UA?

Opriți monitorul și deconectați cablul de alimentare. Pulverizați o soluție de curățare fără solvent pe o cârpă moale și curățați ușor. Nu pulverizați niciodată lichid direct pe ecran. Evitați produsele pe bază de amoniac sau alcool.

Ce cabluri sunt incluse cu monitorul?

Monitorul este livrat cu un cablu HDMI și un cablu DisplayPort. Un cablu audio este opțional în funcție de model.

Cum se reglează înălțimea monitorului?

Monitorul dispune de o reglare a înălțimii de 0 la 110 mm. Prindeți baza și ridicați sau coborâți ecranul până la poziția dorită. Înclinarea poate fi reglată de la -5° la +25° și rotația de la -30° la +30°.

Ce fac dacă ecranul nu se aprinde?

Verificați că cablul de alimentare este conectat corect atât la monitor, cât și la o priză electrică. Asigurați-vă că butonul de alimentare este apăsat. Dacă ledul este portocaliu, monitorul este în standby; apăsați butonul de alimentare pentru a-l trezi. Dacă nimic nu funcționează, contactați un tehnician autorizat.

Cum se activează tehnologia FreeSync?

FreeSync este activat implicit atunci când utilizați o sursă compatibilă HDMI sau DP. Puteți verifica în meniul OSD sub Funcții > FreeSync. Asigurați-vă că placa dvs. grafică suportă FreeSync și că driverul este actualizat.

Care este rezoluția nativă a monitorului?

Rezoluția nativă este 2560 x 1440 cu o rată de reîmprospătare de 144 Hz. Pentru o calitate optimă a imaginii, setați sursa la această rezoluție.

Monitorul dispune de difuzoare integrate?

Da, în funcție de model, monitorul poate fi echipat cu două difuzoare de 7 W fiecare. Verificați prezența unei intrări audio în spate. Difuzoarele sunt opționale și pot să nu fie prezente pe toate modelele.

Cum se schimbă sursa de intrare?

Apăsați butonul Intrare situat în spatele monitorului. Utilizați butoanele de navigare pentru a selecta sursa dorită (HDMI sau DP) și apăsați OK pentru a confirma.

Monitorul este compatibil cu suporturi VESA?

Da, monitorul este compatibil cu standardele VESA. Piciorul este detașabil. Puteți scoate suportul și fixa un braț VESA. Dimensiunile de montare nu sunt specificate, dar sunt în general standard 100x100 mm.

De unde pot descărca manualul complet al monitorului?

Manualul complet este disponibil pentru descărcare gratuită pe site-ul notice-facile.com sau pe site-ul oficial de asistență Acer. Puteți solicita și o traducere prin e-mail.

MANUAL DE UTILIZARE XZ271UA ACER

Ghid de inițiere rapidă pentru monitorul LCD Acer (QSG)

Instrucțiuni importante de siguranță

Vă rugăm să citiți cu atenție instrucțiunile următoare.

1. Pentru a curăța ecranul monitorului LCD: Verificați dacă monitorul are parametri electrici corespunzători alimentării cu c.a. disponibile în locația dvs.
2. Opriți monitorul LCD și decuplați cablul de alimentare.
3. Pulverizați o soluție de curățat fără solvent pe o cârpă și curățați ușor ecranul.
4. NU PULVERIZAȚI ȘI NU TURNAȚI NICIODATĂ LICHIDE DIRECT PE ECRAN SAU PE CARCASĂ.
5. NU APLICAȚI SUBSTANȚE DE CURĂȚARE PE BAZĂ DE AMONIAC SAU DE ALCOOL PE ECRANUL LCD SAU PE CARCASĂ.
6. Acer nu își asumă răspunderea pentru daunele provocate în urma utilizării substanțelor de curățare pe bază de amoniac sau alcool.
7. Nu plasați monitorul LCD în apropiere de fereastră. Expunerea monitorului la ploaie, umezeală sau lumină solară îl poate deteriora serios.
8. Nu aplicați presiune pe ecranul LCD. Presiunea excesivă poate provoca deteriorări permanente ale ecranului.
9. Nu scoateți capacul și nu încercați să reparați dvs. această unitate. Reparațiile de orice natură trebuie efectuate de un tehnician autorizat.
10. Păstrați monitorul LCD într-o cameră cu temperatura de -20° până la +60°C (-4° până la +140°F). Păstrarea monitorului în afara acestui interval poate provoca deteriorări permanente.
11. Scoateți imediat din priză monitorul și apelați un tehnician autorizat dacă apare vreuna dintre următoarele situații:

Cablul de semnal de la monitor la PC este ros sau deteriorat. S-a vărsat un lichid pe monitorul LCD sau acesta este expus la ploaie. - Monitorul LCD sau carcasa acestuia este deteriorat/ă.

Atașați monitorul la bază

1. Scoateți baza monitorului din ambalaj și poziționați-o pe un spațiu de lucru stabil și orizontal.
2. Scoateți monitorul din ambalaj.
3. Atașați brațul de suport al monitorului la bază.
4. Verificați ca baza să fie blocată pe brațul de suport al monitorului. (pentru modelele selectate) Fixați baza pe brațul de suport al monitorului prin rotirea șurubului, folosind aripioara integrată sau o monedă potrivită. (pentru modelele selectate)

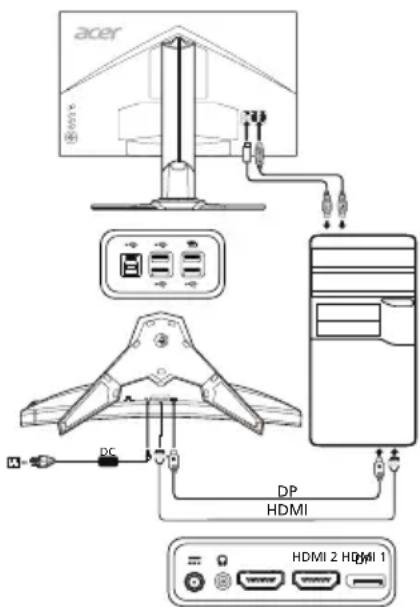

Conectarea monitorului la calculator

1. Opriți monitorul și decuplați cablul de alimentare al calculatorului.
2. 2-1 Conectați cablul HDMI

a. Verificați că atât monitorul, cât și calculatorul au alimentarea OPRITĂ. b. Conectați cablul HDMI la calculator.

1. Conectați cablul audio. (Opțional)
2. Introduceți cablul de alimentare al monitorului în portul de alimentare din spatele acestuia.
3. Introduceți într-o priză din apropiere cablurile de alimentare pentru calculator și monitor.
4. Selectați Power-off USB charge ON/OFF (Încărcare USB în timpul opririi PORNIT/OPRIT) pentru a activa/dezactiva funcția de încărcare USB în timpul opririi.

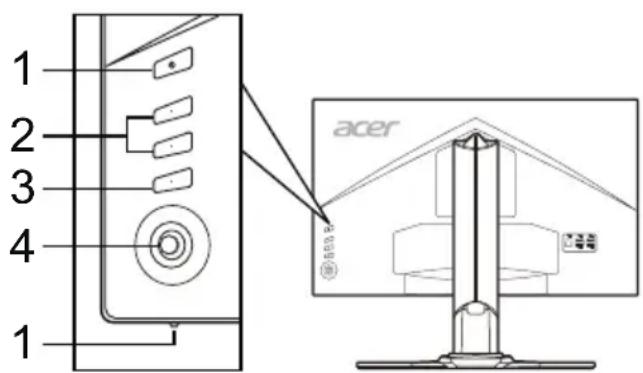

Comenzi externe

1	Buton/indicator de alimentare	Pornoște/oprește monitorul. Albastru indică alimentarea pornță. Chihlimbariu indicator modul standby/economie de energia.
2	Tasta rapidă 1, 2 butoane	Apăsăti pentru a activă functța tastă rapidă, definită de utilizator.
3	Buton pentru intrare	Apăsăti pentru a comutațintre sursele de intrare.
4	Butonul Navi/OK	Apăsăti pentru a activă meniul OSD, apoi utilizătăI ca tastă directională pentru a evidenția functța dorită. Apăsăti-l din nou pentru a introduce o seleție.

Precizări privind reglementările și siguranța

Precizări privind FCC

Acest dispozitiv a fost testat și s-a constatat că se încadrează în limitele corespunzătoare dispozitivelor digitale din Clasa B, conform reglementărilor FCC Partea a 15-a. Aceste limite sunt concepute să asigure o protecție rezonabilă împotriva interferențelor dăunătoare, la instalarea într-un mediu rezidențial. Acest dispozitiv generează, utilizează și poate radia energie pe frecvențe radio și, dacă nu este instalat și utilizat conform instrucțiunilor, poate cauza interferențe dăunătoare pentru comunicațiile radio.

Totuși, nu există nicio garanție că interferențele nu vor avea loc în cazul unei anumite instalări. Dacă acest dispozitiv produce interferențe dăunătoare la recepția radio sau TV, ceea ce se poate determina pornind și oprind dispozitivul, utilizatorul este încurajat să încerce să corecteze interferența aplicând una sau mai multe dintre măsurile următoare:

Reorientați sau repoziționați antena receptoare. - Măriți distanța dintre dispozitiv și receptor. - Conectați dispozitivul la o priză sau la un circuit diferit de cel la care este conectat receptorul. - Consultați dealerul sau un tehnician radio/TV experimentat.

Declarație de conformitate CE

Prin prezenta, Acer Inc., declară că acest monitor LCD respectă cerințele esențiale și celelalte prevederi relevante din Directiva EMC 2014/30/UE, Directiva 2014/35/UE privind tensiunile joase și Directivele RoHS 2011/65/UE și 2009/125/CE în ceea ce privește stabilirea unui cadru pentru aplicarea cerințelor de design ecologic pentru produsele legate de energie.

Notă:

Pentru a preveni deteriorarea monitorului, nu îl ridicați apucându-l de bază.

Notă: Cabluri ecranate

Toate conexiunile la alte dispozitive de calcul trebuie efectuate folosind cabluri ecranate, pentru a menține conformitatea cu reglementările EMC.

Notă: Dispozitive periferice

Numai perifericele (dispozitive de intrare/ieșire, terminalele, imprimantele etc.) certificate ca respectând limitele din Clasa B pot fi atașate acestui echipament. Este probabil ca funcționarea cu periferice necertificate să producă interferențe la recepția radio și TV.

Atenție

Modificările neaprobate în mod expres de către producător pot anula autorizația utilizatorului, garantată de Comisia Federală de Comunicații, de a folosi acest produs.

Acest dispozitiv respectă cerințele din FCC Partea a 15-a. Funcționarea este supusă următoarelor două condiții: (1) acest dispozitiv să nu producă interferențe dăunătoare și (2) acest dispozitiv trebuie să accepte orice interferențe recepționate, inclusiv cele care pot cauza o funcționare nedorită.

Notă: Utilizatori din Canada

Acest aparat digital din Clasa B respectă standardul canadian ICES-003.

Eliminarea deșeurilor de echipamente de către utilizatorii din locuințele private din Uniunea Europeană

Acest simbol de pe produs sau de pe ambalajul acestuia arată că produsul respectiv nu poate fi eliminat împreună cu celelalte resturi menajere. În schimb, este responsabilitatea dvs. să eliminați produsul dezafectat ducându-l la un punct de colectare desemnat pentru reciclarea deșeurilor de echipamente electrice și electronice. Colectarea și reciclarea separată a echipamentului dezafectat în momentul eliminării acestuia va contribui la conservarea resurselor naturale și va garanta că produsul respectiv este reciclat într-un mod care protejează sănătatea oamenilor și mediul. Pentru mai multe informații cu privire la locul în care puteți lăsa echipamentul dezafectat, vă rugăm să contactați biroul local din orașul dvs., serviciul de eliminare a deșeurilor menajere sau magazinul de la care ați achiziționat produsul.

SPECIFICAȚII

Panou LCD	Sistem de actionare LCD color TFT
	Dimensiune 27"W (69 cm)
	Pas pixeli 0,233 mm (H) x 0,233 mm (V)
	Luminozitate	400 cd/m² (tipic)
	Contrast 100.000.000:1 Max (ACM)
	Unghi de vizualizaré 170° (H) 160° (V) (CR=10)
	Timp de raspuns 0,5 ms (G-G)
	Tip panou TN
	Frecventa ortonlalã	HDMI 2.0: 31 - 222 KHzDP: 222 - 222 KHz
	Frecventa verticalã	HDMI 2.0: 56 - 144 HDP: 40 - 144 HDM2.0: 40-144 Hz (FreeSync pormit)
Culori affsate 16,7 Miloane
Frecventa de ceas HDMI 2.0/DP: 600 MHz
Rezolutje maximã		2560 x 1440 la 144 Hz
Tip plug & play VESA DDCCI/DDC2B
Clasa de eficientà energetica		A
*Consum anual de energia 42 (kWh) (pertro modelul cu intrare HDMI)
Consum de energia (la 200 nits)	Modul Pormit 25,0 W (tipic)
	Modul Repaus 0,4 W (tipic)
	Modul Oprit	0,3 W (tipic)
Conector de intrare		HDMI 19 pini (numai la modelul cu intrare HDMI)DP (numai la modelul cu intrare DP)
Semnal video de intrare		Semnal HDMI (numai la modelul cu intrare HDMI) (optional)DP (numai la modelul cu intrare DP) (optional)
Difuzoare		7 W x 2 (numai la modelul cu intrare audio) (optional)
USB		USB 3.0 x 4
Dimensiune maximã ecran		Ortantalã: 596,74 mmVerticalã: 335,66 mm
Sursã de alimentare		100-240 V, 50/60 Hz
Consideratã privind mediol		Temp. de functiónare: 0° - 40°CTemp. de depozilare: -20° - 60°CUmiditate in timpul functiónãrìi: 20% - 80%
Dimensiuni		613,68 (I) x 401,59 - 511,59 (h) x 268,38 (a) mm
Masa (netã)		8,35 kg (net)
Specificaïtã privind mecanismul		Inclinare: -5° - +25° (Numai în punctul cel mai înalt unghiul de ridicare poate fi de 25 grade înclinare)Rotire: -30° - +30°Reglarea inalțimii: 0 mm - 110 mmPivotare: NuSuport cu picor detașabil: Da
Comenzi externe	Comutator/butoane	Buton de alimentareTasta rapidă 1Tasta rapidă 2
	Functã	LuminozitateContrastAmplificare negruLumină albastrAcramlaritate superioarRaGammaTemperatură culoareModuriMod sRGBNuânțe pe 6 axeSaturație pe 6 axeVolumOver DriveFreeSyncMPRTPunct ochire
Toale specificatiile pot fi schimbate fãrãnotificare prealabiã.

Găsiți manuale și alte documente pentru produsul dvs. Acer pe website-ul de asistență oficial al Acer.

*Consumul anual de energie este calculat pe baza unui consum de energie tipic de 4 ore pe zi, 365 zile pe an.

Bacă instrucțiuni de siguranță

Vă rugăm să citiți cu atenție instrucțiunile.

1. Pentru a curăța ecranul monitorului LCD: Nu uitați că monitorul este destinat pentru lucrul cu curent alternativ în interior.
2. Deconectați monitorul LCD și scoateți cablul de alimentare din priză.
3. Pulverizați o soluție de curățare fără solvenți pe cârpă și ștergeți cu atenție ecranul. NU pulverizați direct pe ecran sau pe carcasă. NU folosiți agenți de curățare pe bază de amoniac sau alcool pentru curățarea ecranului LCD sau a carcasei.
4. Acer nu își asumă responsabilitatea pentru daunele cauzate de utilizarea agenților de curățare pe bază de amoniac sau alcool.
5. Nu așezați monitorul LCD lângă ferestre. Expunerea monitorului la ploaie, umiditate sau lumina directă a soarelui poate deteriora grav.
6. Nu aplicați presiune pe ecranul LCD. Presiunea excesivă poate cauza deteriorarea permanentă a afișajului.
7. Nu încercați să deschideți și să reparați singur acest dispozitiv. Tehnicianul autorizat trebuie să efectueze service-ul.
8. Păstrați monitorul LCD într-un mediu cu temperatură între -20°C și 60°C (-4°F și 140°F). Expunerea monitorului LCD la temperaturi extreme poate cauza deteriorarea permanentă.
9. Nu uitați să deconectați cablul de la priză și să apelați la un tehnician autorizat dacă apar următoarele probleme:
10. Cablu de alimentare de la monitor la computer este deteriorat. Nu deschideți monitorul LCD. Monitoarele LCD conțin componente periculoase.

Fixarea monitorului pe bază

1. Scoateți baza monitorului din ambalaj și așezați-o pe o suprafață de lucru plană și stabilă.
2. Scoateți monitorul din ambalaj.
3. Fixați cadrul suportului monitorului pe bază.
4. Asigurați-vă că baza este fixată pe cadrul suportului monitorului. (Pentru anumite modele)
5. Fixați baza de cadrul suportului monitorului rotind șurubul cu ajutorul unei șurubelnițe sau a unei monede. (Pentru anumite modele)

Conectarea monitorului la computer

1. Scoateți din priză și deconectați cablul de alimentare al computerului.
2. 2-1 Conectarea cablului HDMI

a. Asigurați-vă că atât monitorul, cât și computerul sunt oprite. b. Conectați cablul HDMI la computer.

2-2 Conectarea cablului DP (intrare pe subdiviziune)

a. Asigurați-vă că atât monitorul, cât și computerul sunt oprite. b. Conectați cablul DP la computer.

1. Conectați cablul audio. (opțional)
2. Introduceți cablul de alimentare al monitorului în portul de alimentare din partea din spate a monitorului.
3. Conectați cablurile de alimentare ale computerului și monitorului la o priză electrică apropiată.
4. Selectați funcția de încărcare prin USB atunci când alimentarea este oprită, pentru a activa/dezactiva această funcție.

Selectați controlul
