XZ271UA - Monitor ACER - Bezplatný návod k obsluze

Typ produktu	LCD monitor
Značka	Acer
Model	XZ271UA
Velikost obrazovky	27 palců (69 cm)
Maximální rozlišení	2560 x 1440 @ 144 Hz
Typ panelu	TN
Doba odezvy	0,5 ms (šedá-šedá)
Jas	400 cd/m² (typicky)
Dynamický kontrast	100 000 000:1 (ACM)
Pozorovací úhly	170° horizontální, 160° vertikální
Konektory	HDMI 2.0, DisplayPort, USB 3.0 x4, audio (volitelně)
Reproduktory	2 x 7 W (volitelně)
Napájení	100-240 V, 50/60 Hz
Rozměry (Š x V x H)	613,68 x 401,59 ~ 511,59 x 268,38 mm
Hmotnost	8,35 kg
Spotřeba (zapnuto/pohotovostní/vypnuto)	25 W / 0,4 W / 0,3 W
Energetická třída	A
Nastavení	Náklon -5° až +25°, otočení -30° až +30°, výška 0-110 mm
Speciální funkce	FreeSync, MPRT, Over Drive, zaměřovač, super čištění
Čištění	Použijte měkký hadřík bez rozpouštědel; vyhněte se čpavku a alkoholu
Bezpečnost	Nevystavujte dešti, neotvírejte, skladujte mezi -20°C a 60°C
Náhradní díly	Odnímatelný stojan, včetně kabelů HDMI a DP
Opravitelnost	Nepokoušejte se opravovat sami; kontaktujte autorizovaného technika

Často kladené otázky - XZ271UA ACER

Jak vyčistit obrazovku mého monitoru Acer XZ271UA?

Vypněte monitor a odpojte napájecí kabel. Nastříkejte čisticí roztok bez rozpouštědel na měkký hadřík a jemně otřete. Nikdy nestříkejte tekutinu přímo na obrazovku. Vyhněte se výrobkům s obsahem čpavku nebo alkoholu.

Jaké kabely jsou součástí monitoru?

Monitor je dodáván s kabelem HDMI a kabelem DisplayPort. Audio kabel je volitelný v závislosti na modelu.

Jak nastavit výšku monitoru?

Monitor má nastavení výšky od 0 do 110 mm. Uchopte základnu a zvedněte nebo snižte obrazovku do požadované polohy. Náklon lze nastavit od -5° do +25° a otočení od -30° do +30°.

Co dělat, když se obrazovka nerozsvítí?

Zkontrolujte, zda je napájecí kabel správně zapojený do monitoru i do elektrické zásuvky. Ujistěte se, že tlačítko napájení je stisknuté. Pokud kontrolka svítí oranžově, monitor je v pohotovostním režimu; stisknutím tlačítka napájení ho probudíte. Pokud nic nefunguje, kontaktujte autorizovaného technika.

Jak aktivovat technologii FreeSync?

FreeSync je ve výchozím nastavení aktivní, pokud používáte kompatibilní zdroj HDMI nebo DP. Můžete to zkontrolovat v nabídce OSD v části Funkce > FreeSync. Ujistěte se, že vaše grafická karta podporuje FreeSync a že je ovladač aktuální.

Jaké je nativní rozlišení monitoru?

Nativní rozlišení je 2560 x 1440 s obnovovací frekvencí 144 Hz. Pro optimální kvalitu obrazu nastavte zdroj na toto rozlišení.

Má monitor integrované reproduktory?

Ano, v závislosti na modelu může být monitor vybaven dvěma reproduktory o výkonu 7 W každý. Zkontrolujte přítomnost audio vstupu na zadní straně. Reproduktory jsou volitelné a nemusí být přítomny u všech modelů.

Jak změnit vstupní zdroj?

Stiskněte tlačítko Vstup umístěné na zadní straně monitoru. Pomocí navigačních tlačítek vyberte požadovaný zdroj (HDMI nebo DP) a stisknutím OK potvrďte.

Je monitor kompatibilní s držáky VESA?

Ano, monitor je kompatibilní s normami VESA. Stojan je odnímatelný. Můžete odstranit základnu a připevnit rameno VESA. Rozměry montáže nejsou specifikovány, ale obvykle se jedná o standard 100x100 mm.

Kde si mohu stáhnout kompletní manuál monitoru?

Kompletní manuál je k dispozici ke stažení zdarma na stránkách notice-facile.com nebo na oficiálním webu podpory Acer. Můžete také požádat o překlad e-mailem.

NÁVOD K OBSLUZE XZ271UA ACER

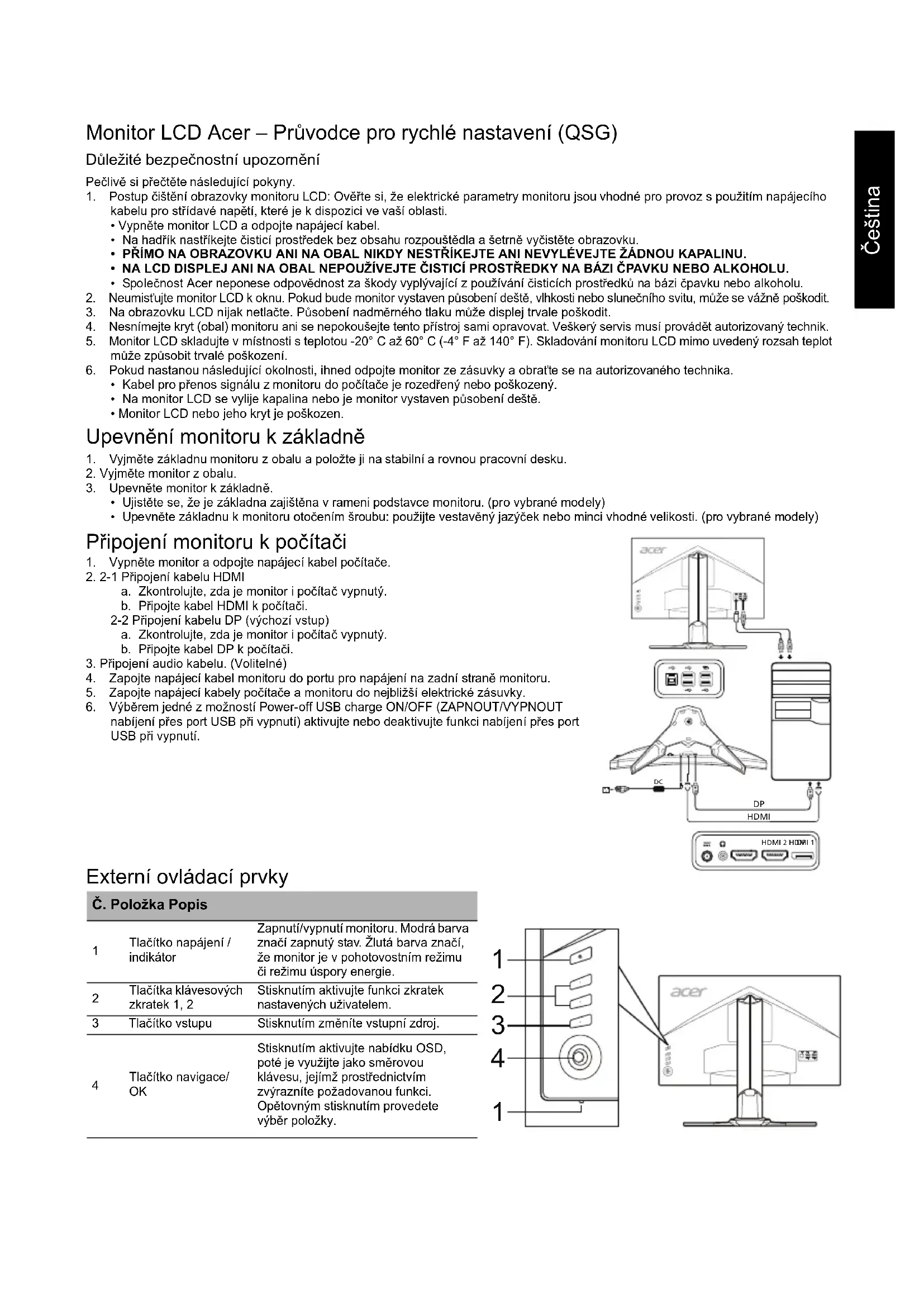

Monitor LCD Acer - Průvodce pro rychlé nastavení (QSG)

Důležité bezpečnostní upozornění

Pečlivě si přečtěte následující pokyny.

1. Postup čištění obrazovky monitoru LCD: Ověřte si, že elektrické parametry monitoru jsou vhodné pro provoz s použitím napájecího kabelu pro střídavé napětí, které je k dispozici ve vaší oblasti. Vypněte monitor LCD a odpojte napájecí kabel.
2. Na hadřík nastříkejte čisticí prostředek bez obsahu rozpouštědla a šetrně vyčistěte obrazovku.
3. PŘÍMO NA OBRAZOVKU ANI NA OBAL NIKDY NESTŘÍKEJTE ANI NEVYLÉVEJTE ŽÁDNOU KAPALINU.
4. NA LCD DISPLEJ ANI NA OBAL NEPOUŽÍVEJTE ČISTICÍ PROSTŘEDKY NA BÁZI ČPAVKU NEBO ALKOHOLU.
5. Společnost Acer nenese odpovědnost za škody vzniklé používáním čisticích prostředků na bázi čpavku nebo alkoholu.
6. Neumisťujte monitor LCD k oknu. Pokud bude monitor vystaven působení deště, vlhkosti nebo slunečního svitu, může se vážně poškodit.
7. Na obrazovku LCD nijak netlačte. Působení nadměrného tlaku může displej trvale poškodit.
8. Nesnímejte kryt (obal) monitoru ani se nepokoušejte tento přístroj sami opravovat. Veškerý servis musí provádět autorizovaný technik.
9. Monitor LCD skladujte v místnosti s teplotou mezi -20 °C a 60 °C (-4 °F a 140 °F). Skladování monitoru LCD mimo uvedený rozsah teplot může způsobit trvalé poškození.
10. Pokud nastanou následující okolnosti, ihned odpojte monitor ze zásuvky a obraťte se na autorizovaného technika. Kabel pro přenos signálu z monitoru do počítače je rozedřený nebo poškozený.
11. Na monitor LCD se vylije kapalina nebo je monitor vystaven působení deště. Monitor LCD nebo jeho kryt je poškozen.

Upevnění monitoru k základně

1. Vyjměte základnu monitoru z obalu a položte ji na stabilní a rovnou pracovní desku.
2. Vyjměte monitor z obalu.
3. Upevněte monitor k základně.
4. Ujistěte se, že je základna zajištěna v rameni podstavce monitoru. (pro vybrané modely) Upevněte základnu k monitoru otočením šroubu: použijte vestavěný jazýček nebo minci vhodné velikosti. (pro vybrané modely)

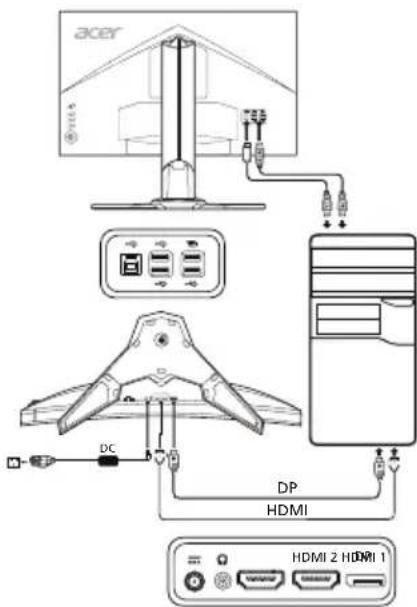

Připojení monitoru k počítači

1. Vypněte monitor a odpojte napájecí kabel počítače.
2. 2-1 Připojení kabelu HDMI

a. Zkontrolujte, zda je monitor i počítač vypnutý. b. Připojte kabel HDMI k počítači.

2-2 Připojení kabelu DP (výchozí vstup)

a. Zkontrolujte, zda je monitor i počítač vypnutý. b. Připojte kabel DP k počítači.

1. Připojení audio kabelu. (Volitelné)
2. Zapojte napájecí kabel monitoru do portu pro napájení na zadní straně monitoru.
3. Zapojte napájecí kabely počítače a monitoru do nejbližší elektrické zásuvky.
4. Vyberte jednu z možností Power-off USB charge ON/OFF (ZAPNOUT/VYPNOUT nabíjení přes port USB při vypnutí) a aktivujte nebo deaktivujte funkci nabíjení přes port USB při vypnutí.

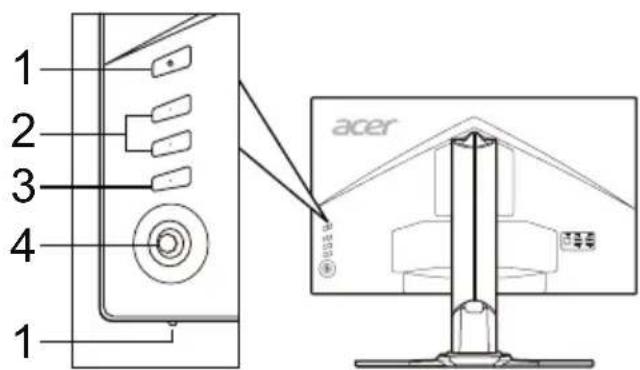

Externí ovládací prvky

Č. Pložka Popis
1	Tlačitko napájeni / indikátor	Zapnutí/vypnutí monitoru. Modrá barva značí zapnutý stav. Žlátá barva značí, ze monitor je v pohotovostním režimu Či režimu uspory energia.
2	Tlačitka klávesovych zkratek 1, 2	Stisknutím aktivujte funkci zkratek nastavených uživatelem.
3	Tlačitko vstupu	Stisknutím změnǐte vystupné zdroj.
4	Tlačitko navigace/ OK	Stisknutím aktivujte nabídku OSD, poté je využijte jako směrovou klávesu, jejímž prostřednictvím zvýraznítce požadovanou funkci. Opětovným stisknutím provedete vyběr položky.

Předpisy a bezpečnostní upozornění

Upozornění FCC (Federálního výboru pro telekomunikace)

Toto zařízení bylo testováno a splňuje limity pro třídu B digitálních zařízení, podle oddílu 15 Pravidel FCC. Tyto limity zabezpečují odpovídající ochranu proti škodlivému rušení při instalaci v domácnosti. Toto zařízení generuje, používá a může vyzařovat vysokofrekvenční energii, a pokud není instalováno a používáno v souladu s instrukcemi, může způsobit škodlivé rušení rádiové komunikace.

Nelze však zaručit, že se rušení v určité instalaci neobjeví. Jestliže toto zařízení způsobí škodlivé rušení rádiového nebo televizního příjmu, které lze zjistit vypnutím nebo zapnutím zařízení, je uživateli doporučeno pokusit se rušení potlačit jedním z následujících opatření:

Přesměrujte nebo přemístěte přijímací anténu. Zvětšete odstup mezi zařízením a přijímačem. - Připojte zařízení k jinému výstupu okruhu, než ke kterému je nyní připojen. - Poraďte se s distributorem nebo zkušeným technikem specializovaným na obor rádio a televizory.

Prohlášení o shodě CE

Společnost Acer Inc. tímto prohlašuje, že tento monitor LCD je v souladu se základními požadavky a dalšími platnými ustanoveními směrnice EMC 2014/30/EU, 2014/35/EU (směrnice týkající se nízkého napětí), směrnice RoHS 2011/65/EU a směrnice 2009/125/EC, týkající se rámce pro stanovení požadavků na ekologickou konstrukci pro produkty využívající energii.

Upozornění:

Nezvedejte monitor za základnu, aby nedošlo k poškození monitoru.

Upozornění: Stíněné kabely

Veškerá připojení k jiným zařízením výpočetní techniky je nutno provádět s využitím stíněných kabelů, aby byla zajištěna shoda s předpisy pro elektromagnetickou kompatibilitu (EMC).

Upozornění: Periferní zařízení

K tomuto zařízení smějí být připojena pouze periferní zařízení (zařízení pro vstup a výstup signálu, terminály, tiskárny apod.) certifikovaná ohledně shody s limity pro třídu B. Provoz necertifikovaných periferií pravděpodobně způsobí rušení příjmu rádia a televize.

Varování

Změny nebo úpravy, které nejsou výslovně schváleny výrobcem, by mohly anulovat oprávnění uživatele používat tento produkt (oprávnění garantuje Federální výbor pro telekomunikace).

Provozní podmínky

Toto zařízení vyhovuje požadavkům FCC, oddíl 15. Provoz podléhá těmto dvěma podmínkám: (1) toto zařízení nesmí být zdrojem škodlivého rušení a (2) toto zařízení musí akceptovat jakékoli přijímané rušení, včetně rušení, které může být příčinou nežádoucího provozu.

Upozornění: Uživatelé v Kanadě

Tento digitální přístroj třídy B vyhovuje kanadskému standardu ICES-003.

Likvidace zařízení vyřazených uživateli v soukromých domácnostech v Evropské unii

Tento symbol na produktu nebo jeho obalu znamená, že produkt nesmí být likvidován s běžným domácím odpadem. Namísto toho přejímáte odpovědnost za likvidaci zařízení tak, že je odevzdáte na určeném sběrném místě pro recyklaci vyřazených elektrických a elektronických zařízení. Třídění a recyklace vyřazených zařízení přispívá k ochraně přírodních zdrojů a zajišťuje recyklaci zařízení způsobem, jenž ochrání zdraví osob i životního prostředí. Další informace o tom, kde můžete své vyřazené zařízení předat k recyklaci, vám poskytne místní obecní úřad, komunální služby nebo obchod, kde jste produkt zakoupili.

TECHNICKÉ ÚDAJE

Panel LCD	Provozní systém Barevní LCD TFT
	Velikost 27"W (69 cm)
	Rozteč pixelù	0,233 mm (horizontal) × 0,233 mm (vertical)
	Jas	400 cd/m² (typický)
	Kontrast Max. 100 000 000:1 (ACM)
	Ühel sledování	170° (horizontal) 160° (vertical) (CR=10)
	Doba odeźvy 0,5 ms (GTG)
	Typ panelu TN
	Horizontal frevence	HDMI 2.0: 31-222 KHz DP: 222-222 KHz
	Vertikánlí frevence	HDMI 2.0: 56-144 Hz DP: 40-144 Hz HDMI 2.0: 40-144 Hz (se zapnutou technologii FreeSync)
Zobrażení 16,7 Millionu
Frekvence bodú		HDMI 2.0/DP: 600 MHz
Maximálíní rozilišeni		2560 × 1440 při 144 Hz
Funkce Plug & Play VESA DDCCI/DDC2B
Trida energetické efektivity A
*Ročné spotfěba energia		42 (kWh) (pro model se vystupem HDMI)
Spotfěba energia (pří jsu 200 nitů)	Režim Zapnuto 25,0 W (typicky)
	Režim spánku	0,4 W (typicky)
	Režim Vypnuto 0,3 W (typicky)
Konektor vystupu		HDMI 19kollkový (pouze model se vystupem HDMI) DP (pouze model se vystupem DP)
Vstupné videosignál		Signál HDMI (pouze model se vystupem HDMI) (volitelné) DP (pouze model se vystupem DP) (volitelné)
Reprodukty		7 W x 2 (pouze model se zvukovým vystupem) (volitelné)
USB		USB 3.0 x 4
Maximálíní velikost obrazovky		Horizontálne: 596,74 mm Vertikánlé: 335,66 mm
Zdroj napajéní		100-240 V, 50/60 Hz
Podminý okolniho prostřédí		Provožné teplota: 0 °C až 40 °CSkladovací teplota -20 °C až 60 °CSprovožné vlhkest: 20% až 80%
Rozměry		613,68 (S) x 401,59 - 511,59 (V) x 268,38 (H) mm
Hmotnost (cistá)		8,35 kg (cistá)
Technické udaje mechanismu		Nakloněni: -5° až +25° (pro Úhel zdvihu lze dosaúnout záklonu 25 stipné pouze v nejvyšim bodě)Otáčné: -30° až +30°Nastavení yväský: 0 mm až 110 mmOtočné: NeOdnimatehný stojan: Ano
Externi ovládacíprký	Spínačě a tlačítka	Tlačilko napajéníKlávesová zkratka 1Klávesová zkratka 2
	Funkce	JasKrontraskróntrskéncéModré světloVstrup super OSTestGammaTeplota barevRežimRežim sRGB6osý odstin6osá sytostHlasitostOverdriveFreeSyncMPRTZaměřovací bodJavěkoli technické udaje zařizení mohou býtzměnény bez prěchodnoho upozerní.

Návody a další dokumenty pro svůj produkt Acer naleznete na oficiálních webových stránkách podpory společnosti Acer.

*Roční spotřeba energie se počítá s využitím typické spotřeby energie 4 hodiny denně, 365 dní v roce.

Důležité bezpečnostní pokyny

Tyto pokyny si pozorně přečtěte.

1. Na čistění obrazovky LCD monitoru: Ujistěte se, že jmenovité elektrické hodnoty vašeho monitoru jsou vhodné pro provoz při napájení střídavým proudem dostupném ve vaší lokalitě.

Vypněte LCD monitor a vytáhněte napájecí kabel ze zásuvky. - Nastříkejte na hadřík čisticí roztok neobsahující rozpouštědla a jemně obrazovku vyčistěte. NIKDY NESTŘÍKEJTE ŽÁDNOU TEKUTINU PŘÍMO NA OBRAZOVKU ANI NA KRYT. - NEPOUŽÍVEJTE NA LCD OBRAZOVKU ANI NA KRYT ŽÁDNÉ ČISTICÍ PROSTŘEDKY S OBSAHEM AMONIAKU NEBO ALKOHOLU.

• Společnost Acer nenese odpovědnost za poškození v důsledku použití čisticích prostředků s obsahem amoniaku nebo alkoholu.
• Neumisťujte LCD monitor blízko okna. Vystavení monitoru dešti, vlhkosti nebo světlu ho může vážně poškodit.
• LCD obrazovku nevystavujte tlaku. Nadměrný tlak může způsobit trvalé poškození displeje.
• Neodstraňujte kryt, ani se nepokoušejte opravovat tento přístroj vlastnoručně. Servis jakéhokoli druhu má vykonat autorizovaný technik.
• LCD monitor skladujte v místnosti s teplotou -20 °C až 60 °C (-4 °F až 140 °F). Skladování LCD monitora v prostředí mimo tento rozsah může vést k trvalému poškození.
• Monitor okamžitě vypojte ze sítě a volejte autorizovaného technika, pokud dojde k některé z následujících situací:

2-2 Připojte kabel DP (Předvolený vstup)
