| 製品タイプ | 液晶モニター |
| ブランド | Acer |
| 型番 | XZ271UA |
| 画面サイズ | 27インチ (69 cm) |
| 最大解像度 | 2560 x 1440 @ 144 Hz |
| パネルタイプ | TN |
| 応答時間 | 0.5ms (グレーからグレー) |
| 輝度 | 400 cd/m² (標準) |
| ダイナミックコントラスト | 100,000,000:1 (ACM) |
| 視野角 | 水平170°、垂直160° |
| コネクタ | HDMI 2.0、DisplayPort、USB 3.0 x4、音声 (オプション) |
| スピーカー | 2 x 7W (オプション) |
| 電源 | 100-240V, 50/60Hz |
| 寸法 (幅 x 高さ x 奥行き) | 613.68 x 401.59 ~ 511.59 x 268.38 mm |
| 正味重量 | 8.35 kg |
| 消費電力 (動作時/待機時/電源オフ時) | 25W / 0.4W / 0.3W |
| エネルギー効率クラス | A |
| 調整機能 | チルト -5°～+25°、スイベル -30°～+30°、高さ 0～110mm |
| 特別機能 | FreeSync、MPRT、Over Drive、照準点、スーパークリーニング |
| 掃除方法 | 溶剤を使用しない柔らかい布を使用；アンモニアやアルコールを避ける |
| 安全注意 | 雨にさらさない、開けない、保管温度 -20°C～60°C |
| 付属品 | 取り外し可能なスタンド、HDMIケーブルとDisplayPortケーブル付属 |
| 修理 | 自分で修理しようとしないでください；認定技術者に連絡 |
よくある質問 - XZ271UA ACER
ユーザーの質問 XZ271UA ACER
0 質問 この機器について。知っているものに答えるか、ご自身の質問をしてください。
この機器について新しい質問をする
デバイスの取扱説明書をダウンロード モニター 無料でPDF形式で！マニュアルを見つける XZ271UA - ACER 電子デバイスをもとに戻しましょう。このページにはデバイスの使用に必要なすべての書類が掲載されています。 XZ271UA ブランド ACER.
使用説明書 XZ271UA ACER
Acer LCD モニターワイドスクリーンクイックスタートガイド (QSG)
安全に使用するために
以下の注意事項をよくお読みください。
- LCDモニターのクリーニング：モニターの設置場所のAC電源で動作するよう電気定格に設定されていることを確認してください。
- LCDモニターの電源を切り、電源コードを抜きます。溶剤を含む洗剤は使用しないでください。布を湿らせて軽く拭いてください。
- スクリーンやケースに直接液体をスプレーしたり、振りかけたりしないでください。LCDスクリーンには、アンモニアやアルコールを含むクリーナーを使用しないでください。アンモニアやアルコールを含むクリーナーを使用すると、損傷が生じる可能性があります。
2. LCDモニターを不安定な場所に置かないでください。モニターを雨、湿気、直射日光に当てると、損傷する恐れがあります。
3. LCDスクリーンに圧力をかけないでください。過度な圧力はディスプレイを損傷する恐れがあります。 4. カバーを取り外したり、本体を修理しようとしないでください。いかなる修理でも、認定された技術者に依頼してください。 5. LCDモニターは室温-20～60°C (-4～140°F)の部屋に保管してください。その温度範囲外の場所にLCDモニターを保管しないでください。 6. 次の状況が発生した場合は、直ちにモニターの電源コードを抜き、認定された技術者に連絡してください。
- モニターからPCへの信号ケーブルがすり減った場合や、破損した場合。
- LCDモニターに液体が入った場合や、モニターが雨に濡れた場合。
- LCDモニターが落下したり、筐体が破損した場合。
モニターを台に設置する
- モニターの台を梱包箱から取り出し、安定した水平な作業空間に置きます。
- モニターを梱包箱から取り出します。
- モニターのスタンドを台に設置します。
台がモニターのスタンドアームにしっかりと固定されていることを確認します（一部のモデルの場合）。工具は適切なものを使ってネジを締め、台をモニターのスタンドアームにしっかりと固定します（一部のモデルの場合）。

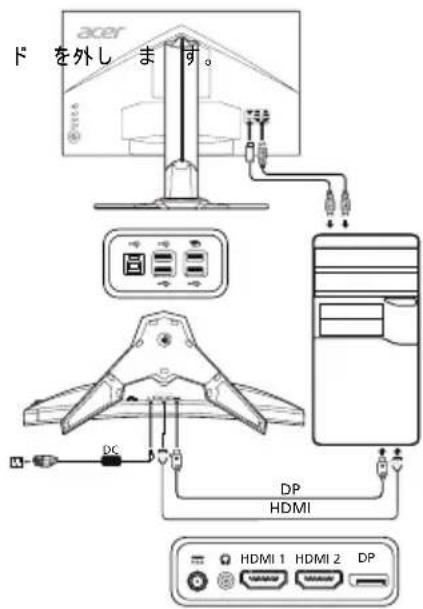

モニターをコンピューターに接続する
1. モニターの電源をオフにして、コンピューターの電源もオフにします。2-1 HDMIケーブルの接続
a. モニターとコンピューターの電源がオフになっていることを確認してください。b. HDMIケーブルをモニターとコンピューターに接続します。
2-2 DPケーブルの接続（ディスプレイポート入力）
a. モニターとコンピューターの電源がオフになっていることを確認してください。b. DPケーブルをモニターとコンピューターに接続します。
3. オーディオケーブルを接続します（オプション）。4. モニターの電源を入れます。モニター背面の電源プラグを差し込みます。5. コンピューターとモニターの電源コードを、近くのコンセントに差し込みます。6. [電源/ USB充電]のオプションを選択し、電源/ USB充電機能を有効/無効にします。
外部コントロール
| 番号 | アイテム | 説明 |
| 1 | 電源木円 インジケーダ | モニタ一を才ン/才フにしま�。青 色は電源が才 な て 頄 す。才レん緑色はス Tenant ナイ 力モード と示し ま�。 |
| 2 | ほットキ一、2 ロクón | EUーナー定義はトキ一機能をア テイリドにしま�。 |
| 3 | 入力端子木円 | 入力 ユ 一 斯 ご切り 替 え |
| 4 | Navi/OK ロン | OSD メニチ一をアクテイリドにしま� す。そのあさは、必要な根 表示するたうの方向き一 しま�。むう一度押しぃと てがibility。 |
規制と安全に関する注意
FCCに関する注意
受信アンテナの方向や設置位置を変える。モニターと受信機の距離を離す。モニターの電源コードを、受信機が接続されている電源回路とは別のコンセントに差し込む。販売店またはラジオ/テレビ専門の技術者に相談する。
CE適合宣言
Acer Inc.は、LCDモニターおよびエネルギー関連製品の設計に関する要件の枠組みの確立に関して、EMC指令2014/30/EU、低電圧指令2014/35/EU、RoHS指令2011/65/EUおよび指令2009/125/ECの基本要件とその他の関連条項に準拠していることを宣言します。
注意：
モニターが故障したため、モニターの底を持って持ち上げないでください。
注意： 小さな部品のケーブル
EMC規制の適合性を守るため、他のコネクタの接続には、すべてシールド付きケーブルを使用する必要があります。
注意：周辺機器
本装置に接続できるのは、クラスBの制限事項への適合性が証明された周辺機器（入力機器／出力機器、端末、プリンタ）のみです。適合性が証明されていない周辺機器を使用して操作すると、ラジオやテレビに干渉を引き起こす可能性があります。
注意
製造会社によって明示的に許可されない変更や改造を行うと、FCC（連邦通信委員会）によって認められた、ユーザーが本製品を操作する権限が無効になる場合があります。
操作条件
このデバイスは、FCC規則の第15部に準拠しています。このデバイスの操作は、以下の2つの条件に従うものとします。（1）このデバイスは有害な受信妨害を発生しないこと。（2）このデバイスは、意図しない動作の原因となる受信妨害を含め、受信するすべての受信妨害に対応する必要があること。
注意：カナダのクラスBデジタル機器
このクラスBデジタル機器は、カナダICES-003に準拠しています。
欧州連合における一般家庭での使用済み機器の処分
製品または製品の梱包箱に表示されるこの記号は、この製品を他の家庭ごみと一緒に処分してはならないことを示しています。使用済み機器を処分する際は、自身の責任で電気電子機器廃棄物のリサイクル所持方法を守る必要があります。使用済み機器の個別収集やリサイクルは、天然資源の保全につながり、環境を保護する方法でリサイクルされることが保証されます。リサイクル目的で使用済み製品を処分するには、地方自治体、家庭ごみ処理サービス、または製品を購入した販売店にお問い合わせください。
仕様
| LCD バル | 驅動装置 | TFT カラ - LCD | |
| サイズ | 27"W (69 cm) | ||
| 固素 ビット | 0.233 mm (水平) x 0.233 mm (垂直) | ||
| 輝度 400 cd/m | 2 (標準) | ||
| コンドラスト | 100000000:1 最大 (ACM) | ||
| 可视角度 | 170° (水平) 160° (垂直) (CR=10) | ||
| 応答時間 | 0.5 ms (GTG) | ||
| バルタ イフ | TN | ||
| 水平周波数 | HDMI 2.0:31~222 KHzDP:222~222 KHz | ||
| 垂直周波数 | HDMI 2.0:56~144 HDP:40~144 HDMI 2.0:40~144 Hz (FreeSync optional) | ||
| デイスPLEIJカレ | 1670万 | ||
| ドットリロック | HDMI 2.0/DP:600 MHz | ||
| 最大解像度 | 2560 x 1440 @ 144 Hz | ||
| TPLADANDBLEIV | VESA DDCCI/DDC2B | ||
| 工ケルギー効率クレス | A | ||
| *年間工ケルギー消費量 | 42 kWh (HDMI 力力モーレル) | ||
| 消費電力 (200 ト) | 才ionも一 | 25.0 W (標準) | |
| STRIPPLEMDI | 0.4 W (標準) | ||
| 才nme一 | 0.3 W (標準) | ||
| 入力端子 パルクタ | HDMI 19 ビン (HDMI 力力モーレルのみ)DP (DP 力力 ミ テルのみ) | ||
| 入力映像信号 | HDMI 信号(HDMI 力力モーレルのみ)(オフロー)DP (DP 力力モーレルのみ)(オフロー) | ||
| スイカ力 | 7 W x 2 (オーダイ 才入力モ ユルのみ) (才 予 予 予 予) | ||
| USB USB 3.0 x 4 | |||
| 最大 スクILーニングILS | 水平: 596.74 mm垂直: 335.66 mm | ||
| 電源 | 100~240V、50/60 Hz | ||
| 環境条件 | 動作温度: 0°~40°C保管温度: -20°~60°C動作湿度: 20%~80% | ||
| 寸法 | 613.68 (幅) x 401.59~511.59 (高さ) x 268.38 (奥行き) mm | ||
| 重量(正味重量) | 8.35 kg (正味) | ||
| 機械仕様 | チルト:-5~+25°(reatest位置にpineいのみ、上下角度25°の傾斜が可能)旋回:-30°~+30°高さ調整:0~110mm回転:不可取り外側可能フツトスリ トスリ:有り | ||
| 外部コナトローリ | スイチル ハウ� | 電源ローニnhorトキ -1 5 Navi ki- bot k -2 | |
| 機能 | 耀度OSD表示時間設定説語OSD表示時間設定透明度透明度LED 表示：自動：自动：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：显示。 | ||
| 6 軸色適合HDMI 黑レル6 軸色和音量电源才F USB充電表示情報FreeSyncMPRT照準点表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示；表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示： 6 軸色和音量电源才F USB充電表示情報FreeSyncMPRT照準点表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：表示：显示。 | |||
| 仕様は予告uableに変更いたします。 | |||
Acer製品のマニュアルやその他のドキュメントは、Acerの公式サポートサイトからご覧いただけます。
*年間エネルギー消費量は、4時間/日×365日/年の標準消費電力に基づき算出しています。
