XZ271UA - Monitori ACER - Ilmainen käyttöohje ja opas

Tuotetyyppi	LCD-näyttö
Merkki	Acer
Malli	XZ271UA
Näytön koko	27 tuumaa (69 cm)
Enimmäisresoluutio	2560 x 1440 @ 144 Hz
Paneelityyppi	TN
Vasteaika	0,5 ms (harmaasta harmaaseen)
Kirkkaus	400 cd/m² (tyypillinen)
Dynaaminen kontrasti	100 000 000:1 (ACM)
Kuvakulma	170° vaakasuora, 160° pystysuora
Liittimet	HDMI 2.0, DisplayPort, USB 3.0 x4, ääni (valinnainen)
Kaiuttimet	2 x 7 W (valinnainen)
Virransyöttö	100-240 V, 50/60 Hz
Mitat (L x K x S)	613,68 x 401,59 ~ 511,59 x 268,38 mm
Nettopaino	8,35 kg
Kulutus (käyttö/valmiustila/sammutus)	25 W / 0,4 W / 0,3 W
Energialuokka	A
Säädöt	Kallistus -5° - +25°, kierto -30° - +30°, korkeus 0-110 mm
Erikoistoiminnot	FreeSync, MPRT, Over Drive, tähtäinpiste, superpuhdistus
Puhdistus	Käytä pehmeää liinaa ilman liuotinta; vältä ammoniakkia ja alkoholia
Turvallisuus	Älä altista sateelle, älä avaa, säilytys -20°C - 60°C
Varaosat	Irrotettava jalusta, HDMI- ja DP-kaapelit mukana
Korjattavuus	Älä yritä korjata itse; ota yhteys valtuutettuun teknikkoon

Usein kysytyt kysymykset - XZ271UA ACER

Kuinka puhdistan Acer XZ271UA -näyttöni?

Sammuta näyttö ja irrota virtajohto. Suihkuta liuotinvapaata puhdistusliuosta pehmeälle liinalle ja pyyhi varovasti. Älä koskaan suihkuta nestettä suoraan näytölle. Vältä ammoniakkia tai alkoholia sisältäviä tuotteita.

Mitkä kaapelit ovat näytön mukana?

Näytön mukana tulee HDMI- ja DisplayPort-kaapeli. Äänikaapeli on valinnainen mallista riippuen.

Kuinka säädän näytön korkeutta?

Näytössä on korkeussäätö 0-110 mm. Tartu alustaan ja nosta tai laske näyttö haluttuun asentoon. Kallistusta voidaan säätää -5° - +25° ja kiertoa -30° - +30°.

Mitä teen, jos näyttö ei syty?

Tarkista, että virtajohto on kunnolla kiinni näytössä ja pistorasiassa. Varmista, että virtapainike on painettu. Jos merkkivalo on oranssi, näyttö on valmiustilassa; paina virtapainiketta herättääksesi sen. Jos mikään ei toimi, ota yhteys valtuutettuun teknikkoon.

Kuinka aktivoin FreeSync-tekniikan?

FreeSync on oletuksena käytössä, kun käytät yhteensopivaa HDMI- tai DP-lähdettä. Voit tarkistaa sen OSD-valikosta kohdasta Toiminnot > FreeSync. Varmista, että näytönohjain tukee FreeSynciä ja että ajuri on ajan tasalla.

Mikä on näytön oletusresoluutio?

Oletusresoluutio on 2560 x 1440 virkistystaajuudella 144 Hz. Parhaan kuvanlaadun saavuttamiseksi aseta lähteesi tähän resoluutioon.

Onko näytössä sisäänrakennetut kaiuttimet?

Kyllä, mallista riippuen näytössä voi olla kaksi 7 W kaiutinta. Tarkista äänitulon olemassaolo takana. Kaiuttimet ovat valinnaisia eivätkä välttämättä ole kaikissa malleissa.

Kuinka vaihdan tulolähdettä?

Paina näytön takana olevaa Tulo-painiketta. Käytä navigointipainikkeita valitaksesi halutun lähteen (HDMI tai DP) ja paina OK vahvistaaksesi.

Onko näyttö yhteensopiva VESA-telineiden kanssa?

Kyllä, näyttö on yhteensopiva VESA-standardien kanssa. Jalusta on irrotettavissa. Voit poistaa jalustan ja kiinnittää VESA-varren. Kiinnitysmittoja ei ole määritelty, mutta ne ovat yleensä 100x100 mm.

Mistä voin ladata näytön täydellisen käyttöohjeen?

Täydellinen käyttöohje on ladattavissa ilmaiseksi sivustolta notice-facile.com tai Acerin viralliselta tukisivustolta. Voit myös pyytää käännöstä sähköpostitse.

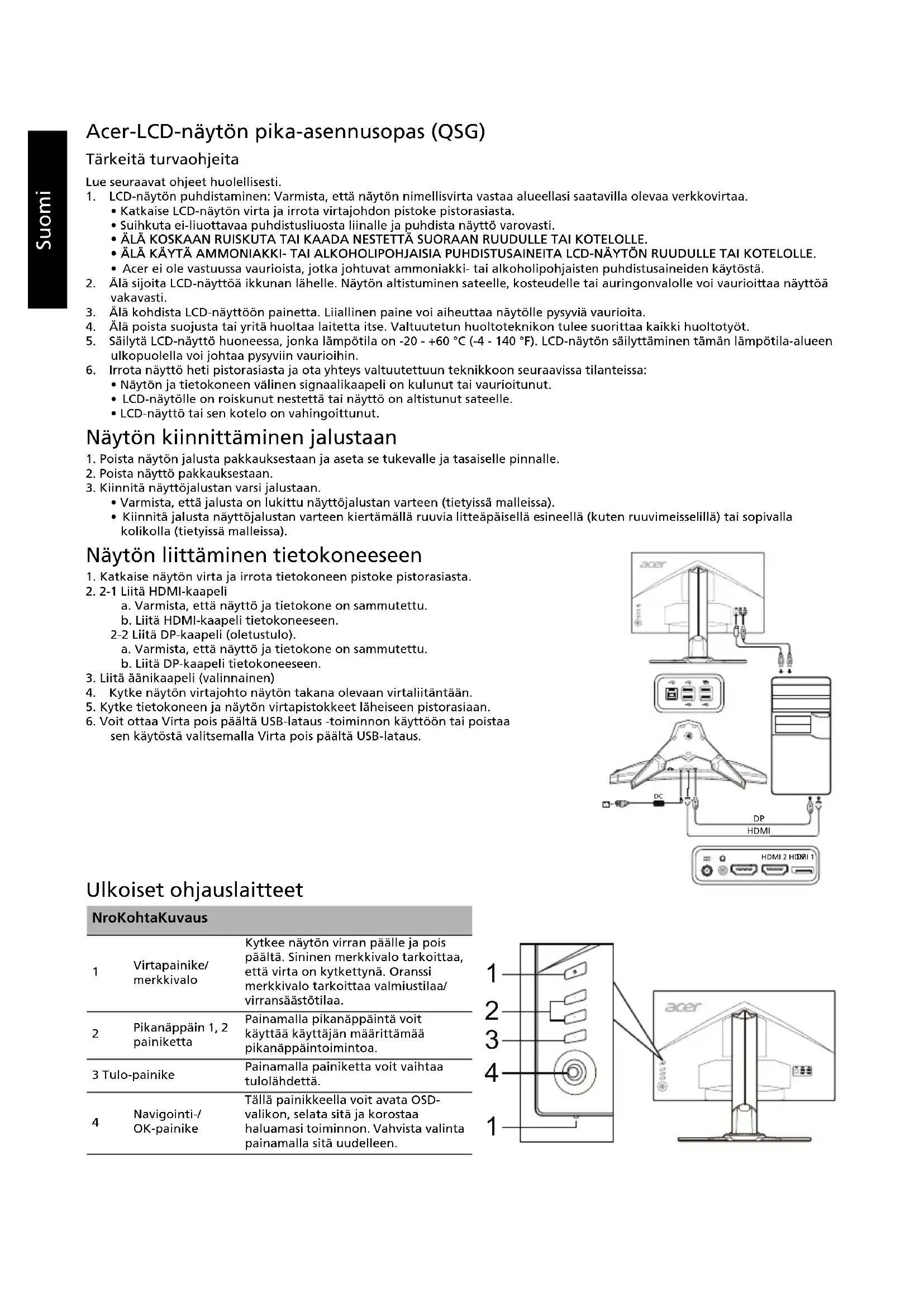

KÄYTTÖOHJE XZ271UA ACER

Tärkeitä turvaohjeita

Lue seuraavat ohjeet huolellisesti.

1. LCD-näytön puhdistaminen: Varmista, että näytön nimellisvirta vastaa alueellasi saatavilla olevaa verkkovirtaa.
2. Katkaise LCD-näytön virta ja irrota virtajohdon pistoke pistorasiasta. Suihkuta ei-liuottavaa puhdistusliuosta liinalle ja puhdista näyttö varovasti.
3. ÄLÄ KOSKAAN RUISKUTA TAI KAADA NESTETTÄ SUORAAN RUUDULLE TAI KOTELOLLE.
4. ÄLÄ KÄYTÄ AMMONIAKKI- TAI ALKOHOLIPOHJAISIA PUHDISTUSAINEITA LCD-NÄYTÖN RUUDULLE TAI KOTELOLLE.
5. Acer ei ole vastuussa vaurioista, jotka johtuvat ammoniakki- tai alkoholipohjaisten puhdistusaineiden käytöstä.
6. Älä sijoita LCD-näyttöä ikkunan lähelle. Näytön altistuminen sateelle, kosteudelle tai auringonvalolle voi vaurioittaa näyttöä vakavasti.
7. Älä kohdista LCD-näyttöön painetta. Liiallinen paine voi aiheuttaa näytölle pysyviä vaurioita.
8. Älä poista suojusta tai yritä huoltaa laitetta itse. Valtuutetun huoltoteknikon tulee suorittaa kaikki huoltotyöt.
9. Säilytä LCD-näyttö huoneessa, jonka lämpötila on -20 +60 °C (-4 - 140 °F). LCD-näytön säilyttäminen tämän lämpötila-alueen ulkopuolella voi johtaa pysyviin vaurioihin.
10. Irrota näyttö heti pistorasiasta ja ota yhteys valtuutettuun teknikkoon seuraavissa tilanteissa:
11. Näytön ja tietokoneen välinen signaalikaapeli on kulunut tai vaurioitunut. LCD-näytölle on roiskunut nestettä tai näyttö on altistunut sateelle.
12. LCD-näyttö tai sen kotelo on vahingoittunut.

Näytön kiinnittäminen jalustaan

1. Poista näytön jalusta pakkauksestaan ja aseta se tukevalle ja tasaiselle pinnalle.
2. Poista näyttö pakkauksestaan.
3. Kiinnitä näyttöjalustan varsi jalustaan.
4. Varmista, että jalusta on lukittu näyttöjalustan varteen (tietyissä malleissa).
5. Kiinnitä jalusta näyttöjalustan varteen kiertämällä ruuvia litteäpäisellä esineellä (kuten ruuvimeisselillä) tai sopivalla kolikolla (tietyissä malleissa).

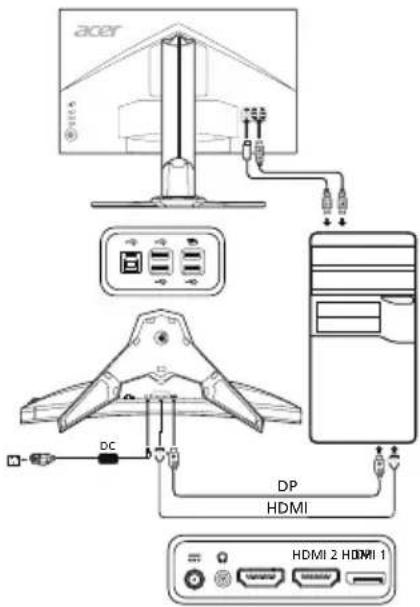

Näytön liittäminen tietokoneeseen

1. Katkaise näytön virta ja irrota tietokoneen pistoke pistorasiasta.
2. 2-1 Liitä HDMI-kaapeli

a. Varmista, että näyttö ja tietokone on sammutettu. b. Liitä HDMI-kaapeli tietokoneeseen.

2-2 Liitä DP-kaapeli (oletustulo).

a. Varmista, että näyttö ja tietokone on sammutettu. b. Liitä DP-kaapeli tietokoneeseen.

1. Liitä äänikaapeli (valinnainen)
2. Kytke näytön virtajohto näytön takana olevaan virtaliitäntään.
3. Kytke tietokoneen ja näytön virtapistokkeet läheiseen pistorasiaan.
4. Voit ottaa Virta pois päältä USB-lataus -toiminnon käyttöön tai poistaa sen käytöstä valitsemalla Virta pois päältä USB-lataus.

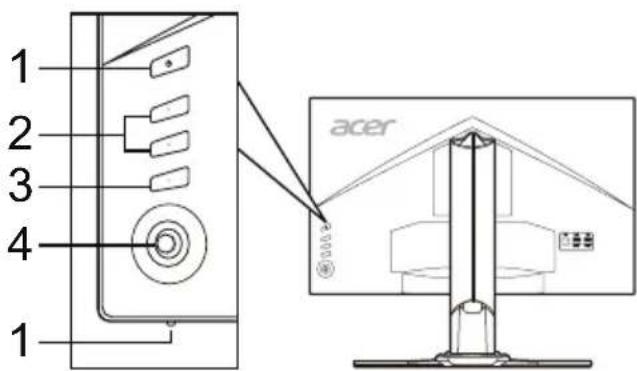

Ulkoiset ohjauslaitteet

NroKohtaKuvaus
1	Virtapainike/merkkivalo	Kytkee naytön virran pääle ja pois päältä. Sininen merkkivalo tarkoittaa, että virta on kytkettnä. Oransii merkkivalo tarkoittaa valmiustilaa/virransästötilaa.
2	Pikanäppäin 1, 2 painiketta	Painamalla pikanäppäintä voit käyttaa käytäjän märättemää pikanäppäintoiminta.
3	Tulo-painike	Painamalla painiketta voit vaihtaa tulolähdettä.
4	Navigointi-/OK-painike	Tällä painikkeella voit avata OSD-valikon, selata sitä ja korostaa haluamasä toiminnon. Vahvista valinta painamalla sitä uudelleen.

Määräykset ja turvallisuusilmoitukset

FCC-ilmoitus

Tämä laite on testattu ja sen on todettu olevan FCC:n sääntöjen osan 15 mukaisten luokan B digitaaliselle laitteelle asetettujen rajoitusten mukainen. Nämä rajoitukset määrittävät riittävän suojauksen haitallisilta häiriöiltä kotitalousasennuksissa. Tämä laite muodostaa, käyttää ja saattaa säteillä radiotaajuusenergiaa. Jos sitä ei asenneta ja käytetä ohjeiden mukaisesti, se saattaa aiheuttaa haitallisia häiriöitä radioliikenteelle.

Mitään takeita häiriöttömyydestä ei voida kuitenkaan antaa. Jos tämä laite aiheuttaa haitallisia häiriöitä radio- ja TV-vastaanotolle (häiriö voidaan havaita katkaisemalla laitteesta virta ja kytkemällä se uudelleen), käyttäjää kehotetaan korjaamaan häiriöt jollakin seuraavista tavoista:

• muuttamalla vastaanottoantennin asentoa tai paikkaa
• Siirtämällä vastaanotin ja laite kauemmaksi toisistaan.
• Liittämällä laite pistorasiaan, joka kuuluu eri virtapiiriin kuin mihin vastaanotin on kytketty.
• Pyytämällä apua jälleenmyyjältä tai kokeneelta radio- ja TV-asentajalta.

CE-vaatimustenmukaisuusvakuutus

Acer Inc. vakuuttaa täten, että tämä LCD-näyttö on seuraavien direktiivien olennaisten vaatimusten ja muiden ehtojen mukainen: EMC-direktiivi 2014/30/EU, pienjännitedirektiivi 2014/35/EU, RoHS-direktiivi 2011/65/EU ja direktiivi 2009/125/EY energiaan liittyvien tuotteiden ekologiselle suunnittelulle asetettavien vaatimusten puitteista.

Huomautus:

Älä nosta näyttöä sen pohjasta, jotta se ei vahingoittuisi.

Huomautus: Suojatut kaapelit

Kaikki liitännät muihin tietokonelaitteisiin tulee tehdä suojatuilla kaapeleilla EMC-direktiivin säännösten mukaisesti.

Huomautus: Oheislaitteet

Tähän laitteeseen voi liittää vain sellaisia oheislaitteita (tiedonsiirtolaitteet, näppäimistöt, tulostimet jne.), jotka on sertifioitu luokan B rajoitusten mukaisiksi. Käyttö ei-sertifioitujen oheislaitteiden kanssa aiheuttaa todennäköisesti häiriöitä radio- ja TV-vastaanotolle.

Varoitus

Muutokset, joita valmistaja ei ole erikseen hyväksynyt, saattavat mitätöidä FCC:n (Federal Communications Commission) käyttäjälle myöntämän luvan käyttää tätä laitetta.

Käyttöehdot

Tämä laite on FCC:n sääntöjen osan 15 mukainen. Käyttö on seuraavien ehtojen alaista: (1) Tämä laite ei saa aiheuttaa haitallisia häiriöitä, ja (2) tämän laitteen on hyväksyttävä kaikki vastaanotettu häiriö, mukaan lukien häiriöt, jotka saattavat aiheuttaa virheellistä käyttöä.

Huomautus: Kanadassa asuvat käyttäjät

Tämä luokan B digitaalinen laite on Kanadan ICES-003-standardin mukainen.

Käytöstä poistettujen laitteiden hävittäminen kotitalouksissa Euroopan unionin alueella

Tämä laitteeseen tai sen pakkaukseen merkitty symboli tarkoittaa, että laitetta ei saa hävittää muun kotitalousjätteen mukana. Vastuullasi on viedä käytöstä poistettu laite sille tarkoitettuun elektronisten laitteiden ja sähkölaitteiden keräyspisteeseen kierrätettäväksi. Käytöstä poistetun laitteen erillinen keräys ja kierrätys auttavat säästämään luonnonvaroja ja varmistavat, että laite kierrätetään ihmisten terveyttä ja ympäristöä suojaavalla tavalla. Lisätietoa siitä, mihin voit viedä käytöstä poistetun laitteen kierrätettäväksi, saat ottamalla yhteyttä paikallisiin viranomaisiin, kierrätyskeskukseen tai jälleenmyyjään, jolta ostit laitteen.

TEKNISET TIEDOT

LCD-paneleli	Ohjausjarjestelmä TFT	Color LCD
	Koko 27"W (69 cm)
	Pikseliväli	0,233 mm (V) x 0,233 mm (P)
	Kirkkaus	400 cd/m2(typpillinen)
	Kontrasti 100 000 000:	enint. (ACM)
	Katselukulma 170° (V)	160° (P) (CR=10)
	Vasteaika 0,5 ms (G/G)
	Paneelityppi TN
	H-taajuus	HDMI 2.0: 31 - 222 KHzDP: 222 - 222 KHz
	V-taajuus	HDMI 2.0: 56 - 144 HDP: 40 - 144 HHDMI 2.0: 40-144 Hz (FreeSync käytössä)
Näytövärit 16,7 miljoonaa
Pistekellotaajus HDMI 2.0/DP: 600 MHz
Enimmäistarkkuus 2560 x 1440 @ 144 Hz
Plug & Play VESA DDCCI/DDC2B
Energiatehokkuusuokka A
*Vuosittainen energiankulutus 42 (kWh) (HDMI-tulomallissa)
Virrankulutus(200 nitä)	Päällä 25,0 W (typpillinen)
	Lepotila 0,4 W (typpillinen)
	Pois	0,3 W (typpillinen)
Tulolitäänthä		HDMI 19-nastainen (vain HDMI-tulomalli)DP (vain DP-tulomalli)
Videoutolognali		HDMI-signaali (vain HDMI-tulomalli) (valinnainen)DP (vain DP-tulomalli) (valinnainen)
Kaiuttimet		7 W x 2 (vain aänitulomalli) (valinnainen)
USB		USB 3.0 x 4
Näytöruudun enimmäiskoko		Vaakasuora: 596,74 mmPystysuora: 335,66 mm
Virtualhde		100 - 240 V, 50/60 Hz
Ympäristötekijät		Käytölampötila: 0 - 40 °CVarastointilampötila: -20 - +60 °CIImankosteus: 20 - 80%
Mitat		613,68 (L) x 401,59 - 511,59 (K) x 268,38 (S) mm
Paino (netto)		8,35 kg (netto)
Mekanism tiedot		Kallistus: -5° - +25° (kaltevuuskulman 25 asteen kallistus on mahdollinen vain korkeimmmassa pisteessä)Kierto: -30° - +30°Korkeuden säätö: 0 - 110 mmNivelöinti: eiIrrotettava jalusta: kylä
Ulkoiset ohjauslaitteet	Kytkimet/painikkeet	VirtapainikePikanäppäin 15 NavigointipainikePikanäppäin 2
	Toiminnot	KirkkausKontrastiMustan vahvistusSininen valoACMSuperterävySGammaVarin lampaisytilat
		Pikanäppäin 2
		KirkkausKontrasiMustan vahvistusSininen valoAänenvoim.YlivaihdeFreeSyncMPRTTähtäyspiste
Kaikkia teknisä tietoja voidaan muutta alman ennakkoilmoitusta.

Acerin tuotteiden käyttöoppaita ja muita asiakirjoja on saatavilla Acerin virallisella tukisivustolla.

*Vuosittaisen energiankulutuksen laskenta perustuu tyypilliseen 4 tunnin päivittäiseen virrankulutukseen 365 päivänä vuodessa.
