MANUALE UTENTE XZ271UA ACER

Guida di avvio rapido (QSG) del monitor LCD Acer

Istruzioni importanti sulla sicurezza

Leggere attendamente le seguenti istruzioni.

1. Pulizia dello schermo del monitor LCD: Accertarsi che i valori nominali elettrici del monitor siano compatibili con l'alimentazione CA disponibile nella propria sede.

2. Spagnere il monitor LCD e scollegare la presa di alimentazione.
   Spruzzare una soluzione insolubile per la pulizia su un panno e pulire delicatamente lo schermo.

3. NON SPRUZZARE O VERSARE LIQUIDI DIRETTAMENTE SULLO SCHERMO O SUL CASE.

4. NON USARE SOLVENTI A BASE DI AMMONIACA O ALCOOL SULLO SCHERMO LCD O SUL CASE.

5. Acer non sare responsabile per danni causati dall'uso di qualsiasi solvente a base di ammoniaca o alcohol.

6. Non posizionare il monitor LCD vicino a una finestra. L'esposizione alla pioggia, all'umidità o alla luce solare può danneggiare gravamente il monitor.

7. Non aplicare pressione sullo schermo LCD. Una pressione eccessiva puoc ausare danni permanenti allo schermo.
8. Non rimuovere il coperchio né tentare di riparare autonomamente但这a unità. Tutte le riparazioni devono essere eseguite da un tecico autorizzato.
9. Installare il monitor LCD in una stanza con una temperature compresa tra i -20^ e i 60^ (da -4^ a 140^ ). L'installazione del monitor LCD al di fuori di quello intervallo di temperature cui cassetti sono utili.

10. Scollegare immediamente il monitor e contattare un technician autorizzato se si verificano le seguenti condizioni:

11. Il cavo di segnale dal monitor al PC è usurato o danneggiato.

12. Del liquido penetr nel monitor LCD o il monitor viene esposto alla pioggia.
13. Il monitor LCD o la scocca sono danneggiati.

Collegamento del monitor alla base

1. Estrarre la base del monitor alla confezione e posizionarla su una superficie piana e stabile.
2. Estrarre il monitor alla confezione.

3. Collegare il supporto del monitor alla base.

4. Accertarsi che la base sia bloccata sul supporto del monitor (per i modelli selezionati).

5. Fissare la base al supporto del monitor ruotando la vite con uno strumento a testa piatta o con una monetina compatibile (per i modelli selezionati).

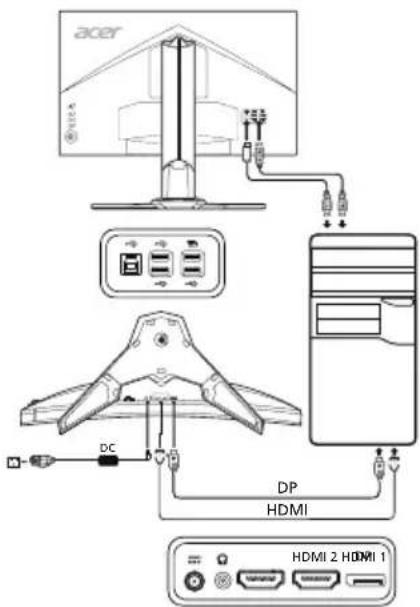

Collegamento del monitor a un computer

1. Spagnere il monitor e scollegare il cavo di alimentazione del computer.
2. 2-1 Collegare il cavo HDMI

a. Accertarsi che il monitor e il computer siano spenti.
b. Collegare il cavo HDMI al computer.

2-2 Collegare il cavo DP (Input predefinito)

a. Accertarsi che il monitor e il computer siano spenti.
b. Collegare il cavo DP al computer.

1. Collegare il cavo audio (opzionale).
2. Inserire il cavo di alimentazione del monitor nella porta di alimentazione nella parte posteriore del monitor.
3. Collegare i cavi di alimentazione del computer e del monitor a una presa elettrica nelle vicinanzi.
4. Selezionare Spegnimento carica USB per Attiva/Spento la funzione Spegnimento carica USB.

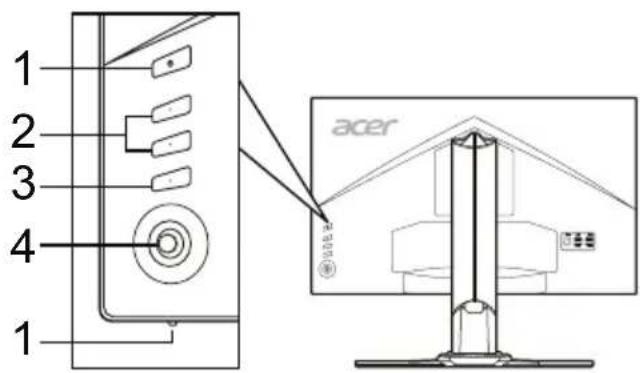

Controlli esterni

N.ELEMENToDescrizione

1	Pulsante/indicatore di alimentazione	Consente di accendere/spegnere il monitor. Il colore blu indica che il monitor è accesso. Il colore ambra indica che il monitor è in standby/ modalità di risparmio energetico.
2	Tasto 1, 2 pulsanti	Premere per attivare la funzione del tasto definita dall'utente.
3	Pulsante Input	Premere per scorrere le diverse opzioni di ingressso.
4	Pulsante di navigazione/OK	Premere per attivare il menu OSD, quando, utilizzato come tasto direzionale per evidenziare la funzione desiderata. Premere nuovamente per immettere una selezione.

Norme e avvisi di sicurezza

Normative FCC

Questo dispositivo è stato testato ed è risultato conforme ai limiti stabiliti per i dispositivi digitali di Classe B, ai sensi della Parte 15 delle Normative FCC. Tali limiti sono stati stabiliti per fornire una ragionevole protezione da interferenze nocive presenti nelle installazioni residenziali. Questo dispositivo genera, utilizes e può essere mettere frequenze radio, e se non è installato e utilizzato secondo le istruzioni, perché causare un'interferenza dannosa alle communicationsi radio.

Tuttavia, non vi è alcuna garanzia che l'interferenza non si verifici in particolari installazioni. Se il dispositivo causa un'interferenza dannosa alla ricezione di radio e teilevisori, che può essere determinata spegnendo e accendendo il dispositivo, si prega l'utente di correggere l'interferenza applicando una o più delle seguenti misure:

Riorientare oripositionare l'antenna di ricezione.
- Aumentare la distanza tra il dispositorio e il ricevitore.
- Collegare il dispositivo a una presa su un circuito diverso da quello a cui è collegato il ricevitore.
Per assistenza, contattare il rivenditore o un tecnico professionista nell'ambito di radio e teilevisori.

Dichiarazione di conformità CE

Con il presente documento, Acer Inc., dichiara che questo monitor LCD è conforme ai requisiti essenziali e ad altre normative pertinenti della Direttiva EMC 2014/30/UE, alla Direttiva sulla bassa tensione 2014/35/UE e alla Direttiva RoHS 2011/65/UE e alla Direttiva 2009/125/CE con riferimento all'istituzione di un quadro per l'elaborazione di specifiche per la progettazione ecocompatibile dei prodotti connessi al consumo energetico.

Avviso:

Per impedire danni al monitor, non sollevare il monitor per la sua base.

Avviso: Cavi schermati

Tutte i collegamenti ad altri dispositivi di elaborazione devono essere effettuali utilizzando cavi schermati per mantenere la conformità alle normative EMC.

Avviso: Dispositivi periferici

E possible collegare a questa apparecchiatura solo le periferiche (dispositivi in ingresso/uscita, terminali, stampanti, ecc.) certificate per la conformità ai limiti della Classe B. L'uso di periferiche non certificate cui cause interferenze alla ricezione di radio e TV.

Avvertenza

Eventuali modifiche o cambiamenti non espressamente approvati dal produttore potrebbero annullare l'autorità dell'utente, concessa alla Federal Communications Commission, a utilizzato quello prodotto.

Condizioni di utilizzo

Questo dispositivo è conforme alla Parte 15 delle Normative FCC. L'utilizzo è soggetto alle seguenti due condizioni: (1) il dispositorio non deve causare interferenze dannose e (2) deve accettare tutte le interferenze ricevute, comprese nelle che possono causare un funzionamento indesiderato.

Avviso: Utenti canadesi

Questo apparecchio digitale di classe B è conforme alla normativa canadese ICES-003.

Smaltimento dei dispositivi utilizzati da parte di utenti privati nell'Unione Europea

Questo significato sul prodotto o sulla confezione indica che il prodotto non deve essere smaltito insieme ai rifiuti domestici. è quindi responsabilità dell'utente smaltirlo portandolo presso un centro di raccolta autorizzato per il ricicchio delle apparecchiature elettriche ed elettroniche. La raccolta differenziate e il riciclaggio di tali rifiuti provenienti da apparecchiature nel momento dello smaltimento aiuteranno a preservare le risorse naturali e garantiranno un riciclaggio adatto a proteggere il benessere dell'uomo e dell'ambiente. Per maggiori informazioni sui centri di raccolta, contattare il proprio ufficio locale, il servizio di smaltimento rifiuti o il negozio presso il quale è stato acquistato il prodotto.

SPECIFICHE

Pannello LCD	Sistema di trasmissione LCD	a colori TFT
	Dimensioni 27"W (69 cm)
	Passo del pixel 0,233 mm (O)	x 0,233 mm (V)
	Luminosità	400 cd/m2(Tipica)
	Contrasto 100000000:1 Max	(ACM)
	Angolo di visualizzazione 170° (O) 160° (V) (CR=10)
	Tempo di risposta 0,5 ms (da	G a G)
	Tipo di pannello TN
	Frequenza O	HDMI 2.0: 31 - 222 KHzDP: 222 - 222 KHz
	Frequenza V	HDMI 2.0: 56 - 144 HDP: 40 - 144 HDMI 2.0: 40-144 Hz (FreeSync On)
Colori del display 16,7 millioni
Dot Clock HDMI 2.0/DP: 600 MHz
Risoluzione massima 2560 x 1440 a 144 Hz
Plug & Play VESA DDCCI/DDC2B
Classe di efficienza energetica A
* Consumo energetico annuale 42 (kWh) (per i modelli con ingresso HDMI)
Consumo energetico (a 200 nits)	Modalità on 25,0 W (Tipico)
	Modalità sospensione	0,4 W (Tipico)
	Modalità off	0,3 W (Tipico)
Connettore di ingresso		HDMI a 19 pin (solo nei modelli con ingresso HDMI)DP (solo nei modelli con ingresso DP)
Segnale video in ingresso		Segnale HDMI (solo nei modelli con ingresso HDMI) (opzionale)DP (solo nei modelli con ingresso DP) (opzionale)
Altoparlanti		7 W x 2 (solo nei modelli con ingresso audio) (opzionale)
USB		USB 3.0 x 4
Dimensione massima dello schermo		Orizzontale: 596,74 mmVerticalte: 335,66 mm
Fonte di alimentazione		100-240 V, 50/60 Hz
Considerazioni ambientali		Temperatura operativa: Da 0° a 40°CTemperatura di stoccaggio: Da -20° a 60°CUmidità operative: Da 20% a 80%
Dimensioni 613,68 (L) x 401,59 ~ 511,59 (A) x 268,38		(P) mm
Peso (peso netto)		8,35 kg (netto)
Specifiche meccaniche		Inclinazione: Da -5° a +25° (inclinazione di 25 gradi solo nel punto più alto dell'angolo di elevazione)Rotazione: Da -30° a +30°Regolazione dell'altezza: Da 0 mm a 110 mmPerno: noPiedistallo scollegabile: si
Controlli esterni	Switch/Pulsanti	Pulsante di alimentazioneInputTasto 1Tasto 2
	Funzioni	LuminosityContrastoPotenz.neroSpia bluACMNitidezza altaGammaNittidezza altaTemp. ColoreModalitàMod sRGBTonai. 6 asiSatur. 6 asiVolumeOver DriveFreeSyncMPRTPunto di mira
Tutte le specifiche sono soggetti a modifica ricerca preavviso.

I manuale e altri documenti relativi al prodotto Acer sono disponibili sul site Web di assistenza ufficiale Acer.

• Il consumo energetico annuale viene calcolo utilizzando il consumo energetico tipico di 4 ore al giorno, 365 giorni all'anno.

Snelstartgids Acer lcd-monitor (QSG)

2-2 Conectaçí cablul DP (intrare prestabilità)

a. Verificati ca atat monitorul, CAT si calculatorul sa aibal alimentarea OPRITA.
b. Conectati cabul DP la calculator.

Viale delle Industrie 1/A, 20020 Arese (MI), Italy

Tel: [phone], Fax: [phone]

www.acer.it

Product:

LCD Monitor

Trade Name:

ACER

Model Number:

XZ271U

SKU Number:

XZ271U XXXXX

^ ^ = 0 9 a\~z,A\~Z,orblank)

Viale delle Industrie 1/A, 20020 Arese (MI), Italy

Tel: [phone], Fax: [phone]

www.acer.it

Produkt:

LCD-Monitor

Handelsbezeichnung:

ACER

Modellnummer:

XZ271U

Artikelnummer:

XZ271U xxxxxx:

Viale delle Industrie 1/A, 20020 Arese (MI), Italy

Tel: [phone], fax: [phone]

www.acer.it

Producto:

Monitor LCD

Nombre commercial:

ACER

Numero de modelos:

XZ271U

Viale delle Industrie 1/A, 20020 Arese (MI), Italy

Tel: [phone], Fax: [phone]

www.acer.it

Produit :

Moniteur LCD

Nom commercial :

ACER

Numero de modulo:

XZ271U

Numéro SKU :

XZ271U XXXXX;

(^ ^ ) = 0 9 a~z,A~Z,ou blanc)

Dichiarazione di conformità

Con la presente,

Acer Incorporated

Viale delle Industrie 1/A, 20020 Arese (MI), Italy

Tel: [phone], Fax: [phone]

www.acer.it

Prodotto:

Monitor LCD

Denominazione commerciale:

ACER

Numero modello:

XZ271U

Numero articico (SKU):

XZ271U XXXXX;

(^ ^ ) = 0 9 a z A Z o spazio

Acer Incorporated, dichiara sotto la propria responsabilità che il prodotto sopra descririto è conforme alle pertinenti normative di armonizzazione dell'Unione, come le Direttive che seguono, e che sono state applicate le seguenti norme armonizzate e/o altre norme pertinenti:

Direttiva EMC: 2014/30/UE

EN55032:2012/AC:2013 Classe B

EN55024:2010

EN61000-3-2:2014 Classe D

EN61000-3-3:2013

Direttiva LVD: 2014/35/UE

EN60950-1:2006/A11:2009/A1:2010/A12:2011/A2:2013

Direttiva RoHS: 2011/65/UE

EN50581:2012

Direttiva ErP: 2009/125/CE

Regolamento (CE) numero 1275/2008; EN 50564:2011

Anno per iniziare l'apposizione della marcatura CE: 2018.
